大坡度斜屋面混凝土浇筑施工工法1 前言近年来，许多民用建筑尤其是一些别墅洋房等一大部分建筑采用了坡屋面设计。
坡屋顶既能有效的抗渗防漏、隔热保温、顺畅排水，改善顶层居住环境；又增加了建筑使用空间，提高空间利用率，同时增加美观效果。
这与日益增长的住宅建设市场的需求相适应。
现有的大坡度斜屋面通常采用两种方法：一种是人工拍实法浇筑混凝土，此方法比较常用但是混凝土的密实性难以控制，易出现麻面露筋的情况，导致屋面渗漏等质量通病；一种是双面模板法，混凝土振捣不到位容易出现蜂窝狗洞等质量问题，而且施工成本较高。
我公司在施工天津武清燕云花园14#-129#一期项目总承包工程和天津华侨城欢乐谷主题公园工程中，采用了新型大坡度斜屋面混凝土浇筑施工工艺，即运用屋脊标高和角度可调节装置和新型截流插板技术，这种方法可有效控制混凝土的浇筑中遇到的问题，加快施工进度、保证工程质量、减少维修工作，通过总结成功经验，编写本工法。
2 工法特点2.0.1采用屋脊阴角标高和角度可调节装置可以有效的控制屋脊模板的角度和标高；2.0.2采用截流插板技术可以实现分块浇筑振捣，保证混凝土的成型质量。
截流插板装置辅以刮杠控制混凝土的浇筑厚度；2.0.3在双坡屋面上搭设操作平台可以方便施工人员浇筑混凝土作业，提高浇筑效率，避免工人踩踏钢筋。
3 适用范围本工法适用于大坡度（≥45°）板厚100mm左右斜屋面混凝土的浇筑。
4 工艺原理针对大坡度（≥45°）斜屋面模板屋脊角度和标高的控制、浇筑中混凝土的成型、斜屋面上施工人员作业面小、作业难度大等问题提出以下方法。
采用屋脊阴角标高和角度可调节装置可以有效的解决施工中，混凝土浇筑时对模板侧向压力较大，屋脊处受力不均匀造成屋脊线局部偏移，阴角由于刚度不足而变形等问题；采用插板（见下5.2.3所述）分块浇筑初凝前拔出。
以此方法施工时，振动棒点振振捣混凝土时可以阻止混凝土在斜坡面上无约束的自然滑落，达到内实外光的效果；搭设操作平台为施工人员提供作业面，避免对钢筋的踩踏。
大坡度斜屋面浇筑施工方案一、工程概况与设计要求本工程为大坡度斜屋面结构，设计坡度为XX%，总长XX米，总宽XX米，预计浇筑混凝土量为XX立方米。
设计要求混凝土强度等级为C30，抗渗等级P6，要求表面平整，无裂缝，坡度准确，满足建筑设计的使用功能和美观要求。
二、施工难点与控制重点施工难点主要包括：坡度控制：确保斜屋面的坡度准确，避免积水或排水不畅。
模板支撑：设计稳定可靠的模板支撑系统，确保浇筑过程中模板不变形。
混凝土振捣：保证混凝土充分振捣，消除空洞和蜂窝现象。
控制重点：模板安装的精度。
混凝土的配合比和浇筑质量。
施工过程中的安全监控。
三、施工方法与选择考虑到斜屋面的特殊性和施工难点，我们选择采用“自下而上、分层浇筑”的施工方法。
具体步骤为：首先浇筑底部混凝土，待其初凝后再进行上层混凝土的浇筑，确保每层混凝土的充分密实。
四、模板支撑系统设计模板支撑系统采用钢管脚手架和木模板相结合的设计，确保模板的稳定性和刚度。
脚手架间距根据混凝土重量和坡度进行计算确定，木模板需预先进行防水处理，防止浇筑过程中变形。
五、混凝土浇筑与振捣混凝土浇筑前，需对模板、钢筋等进行全面检查，确保无误后方可进行浇筑。
浇筑过程中，应采用合适的振捣设备，确保混凝土充分振捣，避免出现空洞和蜂窝。
同时，要严格控制浇筑速度，避免混凝土因自重产生的侧压力导致模板变形。
六、质量控制与验收标准施工过程中应严格执行国家相关标准和规范，确保混凝土强度、抗渗等级等满足设计要求。
浇筑完成后，应进行28天的龄期养护，然后进行质量验收。
验收标准按照《混凝土结构工程施工质量验收规范》进行。
七、安全措施与应急预案施工现场应设置安全警示标志，确保施工人员的安全。
定期对模板支撑系统进行检查和维护，确保其稳定性。
准备充足的应急物资和设备，如急救箱、灭火器等。
应急预案应包括模板倒塌、混凝土坍塌等突发事件的处置措施。
八、施工进度与资源安排施工进度应根据工程实际情况进行合理安排，确保施工质量和安全。
坡屋面现浇混凝土施工工法一、前言随着建筑业的发展，迎合人们生活多样化选择的需求，近几年来，在建筑设计上呈现出许多新颖别致、纷呈多样的坡屋面结构。
但往往由于坡屋面在施工中施工方法选择不当，易造成混凝土浇筑不密实，极易引起渗漏。
本施工方法针对坡屋面结构特点使用一种操作简易，切实可行的双层模板安装体系，来保证混凝土的浇筑质量。
二、特点⒈传统上坡屋面（通常指坡度在25°~60°之间的坡屋面）施工中往往采取安装斜坡底面模板或在钢筋面上附加一层钢丝网进行浇筑、拍实，但由于坡陡，在振捣过程中往往造成混凝土滑落、离析现象，使混凝土只能在斜坡面上在无约束呈滑落状态下自然成型。
混凝土浇捣密实性难以得到控制，施工质量难以达到预期效果，给混凝土结构施工留下渗、漏隐患通病，而安装双层模板后则克服了混凝土滑落的缺陷，混凝土浇捣成型后易于达到密实的效果。
⒉采用竖向定位木龙骨做为控制坡屋面结构的厚度及安装面层模板的依据，面层模板则预先制做好，施工时采用逐级摆放、安装，逐级浇筑，模板安装与浇筑混凝土互不干扰工作面，相互依次循环进行，操作简单、方便，能保证结构密实、截面尺寸正确及表面平整，有利于保证混凝土成型的质量。
三、适用范围对于设计坡度小于25°的坡屋面，在浇筑混凝土时，由于混凝土骨料下滑力较小，因此可参照有梁板的施工方法安装单层底面模板后进行振捣、浇筑；对于设计坡度大于60°的坡屋面则可参照剪力墙的施工方法安装双层模板后进行浇捣。
本施工工法适用于通常设计坡度在25°~60°之间的密实性的坡屋面结构。
四、工艺原理本施工方法是在按要求安装好坡屋面底层模板后，依据坡屋面的走向沿坡底至坡顶的方向布置竖向龙骨，竖向龙骨与底层模板间通过限位止水螺栓进行夹固、定位，以此来控制结构的厚度及安装面层模板的依据。
面层模板则根据放样的结果予以事先分级预制，安装时将面层模板摆放进竖向龙骨之间，通过铁钉将面层模板与竖向龙骨钉牢即可。
大坡度现浇混凝土斜屋面施工工法一、前言大坡度现浇混凝土斜屋面施工工法是一种用于斜屋面的施工方法，通过合理的工艺设计和施工组织，能够有效解决施工过程中的难题，确保施工质量和安全。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点大坡度现浇混凝土斜屋面施工工法具有以下几个特点：1. 适用范围广：适用于各种大坡度斜屋面的施工，在保证屋面防水性能的同时提高屋面的承载能力。
2. 施工效率高：采用现浇混凝土施工，操作简便，施工速度快，能够有效缩短工期。
3. 技术要求高：由于斜屋面的特殊性，施工需要对土方开挖、基础处理、模板支撑等环节进行精细化控制，要求施工人员具备一定的专业知识和技术能力。
4. 施工质量稳定：采用现浇混凝土施工，能够保证屋面的整体坚固和稳定性，减少屋面的变形和裂缝。
5. 维护成本低：现浇混凝土屋面不易损坏，使用寿命较长，维护成本低。
三、适应范围大坡度现浇混凝土斜屋面施工工法适用于屋面坡度在7度以上的建筑物，包括住宅楼、商业建筑、工业厂房等。
该工法可以灵活适应各种形状和规模的屋面设计需求。
四、工艺原理大坡度现浇混凝土斜屋面的施工工法基于以下原理：1. 施工工法与实际工程之间的联系：结合实际工程需要，确定施工工艺、施工工序和施工方法，确保施工过程能够顺利进行。
2. 采取的技术措施：根据实际情况，采取合适的技术措施，如土方开挖和处理、基础施工、模板支撑、混凝土浇筑、养护等，保证施工质量和安全。
五、施工工艺大坡度现浇混凝土斜屋面施工工艺包括以下几个施工阶段：1. 土方开挖和处理：根据设计要求进行土方开挖，并按照施工方案进行土方处理，确保屋面的坡度和平整度。
2. 基础施工：根据设计要求进行基础施工，包括地基处理、基础浇筑等，确保屋面的承载能力。
3. 模板支撑：根据设计要求进行模板支撑系统的搭建，确保施工过程中的施工精度和屋面的坚固性。
超大坡度斜屋面混凝土施工工法1 简介随着经济的不断发展，越来越多的斜屋顶被应用到现代建筑中。
这种屋顶可以提供多种变化丰富的屋顶形状。
高低倾斜的屋顶成为了城市中一道亮丽的风景线。
带给人们新颖、独特、多样的建筑美。
对于设计坡度在30°～60°之间的超坡度坡屋面，如果安装单层底模，由于坡度太大，将无法振捣；难以保证；如果在钢筋表面贴一层钢筋网进行浇筑压实，由于坡度较陡，混凝土在振捣过程中经常发生滑移和开裂。
在某金阳·亿诚国际等项目的建设中，我公司采用分级制模、分步成型、分步浇注的方法，很好地解决了这一问题。
其关键技术已通过湖南省建设厅组织。
专家鉴定，浇筑的斜屋面混凝土质量好，具有明显的社会效益和经济效益。
2 施工方法特点这种施工方法具有以下特点：2.1质量可靠：采用分级模具制作、分级成型、分级浇注的方法，两层模板也用一对拉力螺钉绑扎，斜顶成型质量好。
2.2 操作简单：斜屋面模板的制作与普通模板的制作没有区别，只是分阶段安装。
混凝土振动器可通过后装模板插入，振动操作非常方便。
3 适应范围这种施工方法适用于坡度在30°至60°之间的坡屋面混凝土结构。
对于坡度为30°～60°的坡屋面混凝土结构，也可参照此施工方法。
4 工艺原理本施工方法中，坡屋面底模按要求安装好后，沿坡底至坡顶方向按坡屋面方向进行坡面模板分级，然后奇数-编号模板间隔安装，面模板和底模板超限。
止水螺栓夹紧定位，以控制斜屋面混凝土结构的厚度。
.二级混凝土浇筑振捣密实后，安装二级模板。
二级模板用短木方和一级、三级模板的水平龙骨固定，然后从四级模板的位置注入。
混凝土浇筑振捣三、四级屋面模板混凝土，自下而上浇筑各级斜屋面。
采用这种施工方法，采用分级生产模板、分步安装模板、分步浇筑混凝土的方法，既保证了混凝土的成型质量，又便于混凝土的浇筑和振捣。
5 施工流程及操作要点5.1 工艺流程如图5.1-1所示：图 5.1-1 工艺流程图5.2 操作要点5.2.1 模板1个模板支持1）提前按图纸放大样板，尤其是梁、板、墙等的交界处，以及斜梁、飞檐处；严格控制坡屋面的标高和坡度，确保屋面造型符合设计要求；2）屋面板：屋面板模板有木胶合板、双层模板和双面模板。

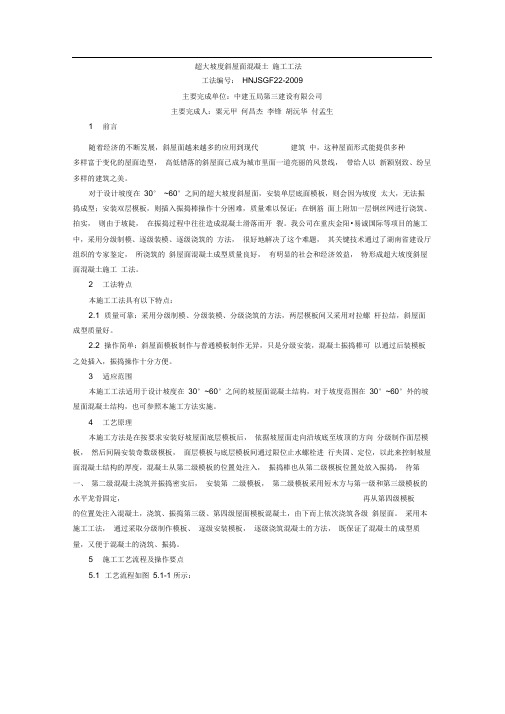

超大坡度斜屋面混凝土施工工法工法编号：HNJSGF22-2009主要完成单位：中建五局第三建设有限公司主要完成人：粟元甲何昌杰李锋胡沅华付孟生1 前言随着经济的不断发展，斜屋面越来越多的应用到现代建筑中，这种屋面形式能提供多种多样富于变化的屋面造型，高低错落的斜屋面已成为城市里面一道亮丽的风景线，带给人以新颖别致、纷呈多样的建筑之美。
对于设计坡度在30° ~60°之间的超大坡度斜屋面，安装单层底面模板，则会因为坡度太大，无法振捣成型；安装双层模板，则插入振捣棒操作十分困难，质量难以保证；在钢筋面上附加一层钢丝网进行浇筑、拍实，则由于坡陡，在振捣过程中往往造成混凝土滑落而开裂。
我公司在重庆金阳•易诚国际等项目的施工中，采用分级制模、逐级装模、逐级浇筑的方法，很好地解决了这个难题，其关键技术通过了湖南省建设厅组织的专家鉴定，所浇筑的斜屋面混凝土成型质量良好，有明显的社会和经济效益，特形成超大坡度斜屋面混凝土施工工法。
2 工法特点本施工工法具有以下特点：2.1 质量可靠：采用分级制模、分级装模、分级浇筑的方法，两层模板间又采用对拉螺杆拉结，斜屋面成型质量好。
2.2 操作简单：斜屋面模板制作与普通模板制作无异，只是分级安装，混凝土振捣棒可以通过后装模板之处插入，振捣操作十分方便。
3 适应范围本施工工法适用于设计坡度在30°~60°之间的坡屋面混凝土结构，对于坡度范围在30°~60°外的坡屋面混凝土结构，也可参照本施工方法实施。
4 工艺原理本施工方法是在按要求安装好坡屋面底层模板后，依据坡屋面走向沿坡底至坡顶的方向分级制作面层模板，然后间隔安装奇数级模板，面层模板与底层模板间通过限位止水螺栓进行夹固、定位，以此来控制坡屋面混凝土结构的厚度，混凝土从第二级模板的位置处注入，振捣棒也从第二级模板位置处放入振捣，待第一、第二级混凝土浇筑并振捣密实后，安装第二级模板，第二级模板采用短木方与第一级和第三级模板的水平龙骨固定，再从第四级模板的位置处注入混凝土，浇筑、振捣第三级、第四级屋面模板混凝土，由下而上依次浇筑各级斜屋面。
超大坡度斜屋面混凝土施工工法工法编号：HNJSGF22-2009主要完成单位：中建五局第三建设有限公司主要完成人：粟元甲何昌杰李锋胡沅华付孟生1 前言随着经济的不断发展，斜屋面越来越多的应用到现代建筑中，这种屋面形式能提供多种多样富于变化的屋面造型，高低错落的斜屋面已成为城市里面一道亮丽的风景线，带给人以新颖别致、纷呈多样的建筑之美。
对于设计坡度在30°~60°之间的超大坡度斜屋面，安装单层底面模板，则会因为坡度太大，无法振捣成型；安装双层模板，则插入振捣棒操作十分困难，质量难以保证；在钢筋面上附加一层钢丝网进行浇筑、拍实，则由于坡陡，在振捣过程中往往造成混凝土滑落而开裂。
我公司在重庆金阳·易诚国际等项目的施工中，采用分级制模、逐级装模、逐级浇筑的方法，很好地解决了这个难题，其关键技术通过了湖南省建设厅组织的专家鉴定，所浇筑的斜屋面混凝土成型质量良好，有明显的社会和经济效益，特形成超大坡度斜屋面混凝土施工工法。
2 工法特点本施工工法具有以下特点：2.1质量可靠：采用分级制模、分级装模、分级浇筑的方法，两层模板间又采用对拉螺杆拉结，斜屋面成型质量好。
2.2操作简单：斜屋面模板制作与普通模板制作无异，只是分级安装，混凝土振捣棒可以通过后装模板之处插入，振捣操作十分方便。
3 适应范围本施工工法适用于设计坡度在30°~60°之间的坡屋面混凝土结构，对于坡度范围在30°~60°外的坡屋面混凝土结构，也可参照本施工方法实施。
4 工艺原理本施工方法是在按要求安装好坡屋面底层模板后，依据坡屋面走向沿坡底至坡顶的方向分级制作面层模板，然后间隔安装奇数级模板，面层模板与底层模板间通过限位止水螺栓进行夹固、定位，以此来控制坡屋面混凝土结构的厚度，混凝土从第二级模板的位置处注入，振捣棒也从第二级模板位置处放入振捣，待第一、第二级混凝土浇筑并振捣密实后，安装第二级模板，第二级模板采用短木方与第一级和第三级模板的水平龙骨固定，再从第四级模板的位置处注入混凝土，浇筑、振捣第三级、第四级屋面模板混凝土，由下而上依次浇筑各级斜屋面。
大坡度斜屋面混凝土浇筑防下滑定型模具施工工法大坡度斜屋面混凝土浇筑防下滑定型模具施工工法一、前言大坡度斜屋面混凝土浇筑是建筑工程中常见的施工工法，它的特点是能够适应大坡度、高强度要求的施工需要。
而在施工过程中，为了防止浇筑的混凝土在坡度较大的情况下发生下滑，采用定型模具施工工法能够有效地解决这个问题。
二、工法特点大坡度斜屋面混凝土浇筑防下滑定型模具施工工法具有以下特点：1. 定型模具具有良好的防滑性能，减少混凝土下滑的可能性。
2. 施工简便，不需要大量的人工操作，提高了施工效率。
3. 可以根据实际浇筑需求调整模具的设计和位置，适应不同的坡度和形状。
4. 模具材料坚固耐用，可以重复使用，降低了材料成本。
三、适应范围大坡度斜屋面混凝土浇筑防下滑定型模具施工工法适用于各种大坡度斜屋面的混凝土浇筑，尤其适用于斜坡度较大、需求高强度的施工项目。
四、工艺原理该工法的实际应用是基于以下原理：1. 采用定型模具能够提供坡面固定点支撑，防止混凝土下滑。
2.通过调整模具的设计和位置，能够适应不同坡度和形状的施工需求。
3. 模具材料坚固耐用，可以重复使用，减少材料消耗和投入成本。
五、施工工艺1. 对施工区域进行清理和准备，确保坡面平整和无障碍物。
2. 根据工程需求选择适当大小的模具，并将模具按照设计要求放置在坡面上。
3. 在模具内部涂抹隔离膜，以防止混凝土与模具黏附。
4. 将混凝土倒入模具内，使用振动器进行浇筑和压实。
5. 待混凝土凝固后，拆除模具并进行必要的修补和养护。
六、劳动组织施工过程中需要合理组织工人进行模具的放置、混凝土倒入和振动器的操作。
同时，需要有专人负责模具的清理和修复工作。
七、机具设备施工过程中需要的机具设备有振动器、手动搅拌机、模具等。
其中，振动器用于混凝土的浇筑和压实。
八、质量控制在施工过程中需要对混凝土的配合比、浇筑厚度、振动时间等进行控制，以确保施工质量达到设计要求。
九、安全措施施工中需要注意的安全事项有：穿戴安全防护用具、遵守操作规程、注意坡面的稳定性、防止混凝土溅出等。
大坡度斜屋面混凝土结构施工工法大坡度斜屋面混凝土结构施工工法一、前言大坡度斜屋面混凝土结构在现代建筑中得到广泛运用，其特点在于具有较大的坡度和倾斜角度，为建筑带来独特的美感和空间利用效益。
本文将介绍大坡度斜屋面混凝土结构的施工工法，包括特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点大坡度斜屋面混凝土结构施工工法具有以下特点：施工简便、施工速度快、适应性强、耐久性好、与周围环境融合度高、施工质量容易控制等。
其中，施工简便体现在施工工艺相对简单，工作量相对较小；施工速度快体现在能够快速完成大坡度斜屋面的施工任务，提高工程进度；适应性强体现在可以适用于不同类型的建筑，包括住宅、商业和公共建筑等；耐久性好体现在施工后，大坡度斜屋面混凝土结构能够长期稳定地承受外部荷载和环境作用；与周围环境融合度高体现在施工后的大坡度斜屋面能够与周围环境形成和谐的视觉效果；施工质量容易控制体现在施工过程中可以采取一系列的质量控制措施，确保工程质量满足设计要求。
三、适应范围大坡度斜屋面混凝土结构适用于各种建筑类型，尤其适用于山区和丘陵地区的建筑。
山区和丘陵地区地势复杂，大坡度斜屋面能够更好地适应地形条件，提供更好的空间利用效益。
此外，大坡度斜屋面混凝土结构也可以应用于商业建筑、工业建筑、公共建筑等领域，满足不同建筑的需求。
四、工艺原理大坡度斜屋面混凝土结构的施工工法与实际工程之间的联系以及采取的技术措施主要有以下几个方面。
首先，施工工法要满足设计要求和单位施工规范，确保施工过程的稳定和质量。
根据建筑设计图纸和施工规范，确定施工工法，包括模板支撑系统、混凝土浇筑方式、防水保温材料等。
根据工程施工进度和要求，合理安排施工工艺流程，确保施工过程按序进行。
其次，采取相应的技术措施，确保施工质量和工期。
例如，在模板支撑系统方面，要确保模板的平整度和稳定性，避免模板变形和破损。
大坡度多角度钢筋混凝土斜屋面结构施工工法斜屋面是指屋面呈倾斜状态，多角度则是指倾斜角度不止一个，大坡度则是指倾斜角度相对较大。
钢筋混凝土斜屋面结构的施工工法主要有以下几个步骤：1.设计和准备工作：在施工前需要进行详细的设计工作，包括结构设计、施工工艺以及相关构件的尺寸和数量等。
同时，还需要准备相关施工材料，如钢筋、混凝土、模板等。
2.基础施工：通过开挖土壤和浇筑基础混凝土，为斜屋面结构提供稳定的基础支撑。
基础施工必须仔细把握，确保基础的安全和稳定。
3.框架搭设：将斜屋面的钢筋基础架设好，包括梁、柱、墙等结构，按照设计要求进行安装。
在安装过程中，需要使用临时支撑来保证结构的稳定。
4.模板安装：根据设计要求，将模板按照斜屋面的倾斜角度和形状组装好。
模板要严格按照设计要求进行调整，保证施工的精度和质量。
5.钢筋绑扎：在模板安装好后，按照设计图纸的要求进行钢筋绑扎。
主要包括屋面、梁、柱等钢筋的布置和连接，确保结构的强度和稳定性。
6.混凝土浇筑：在钢筋布置完毕后，进行混凝土的浇筑工作。
混凝土的选择和浇筑工艺要根据设计要求和实际情况进行确定。
7.养护和收尾：施工完成后，需要进行养护工作，包括润湿养护、保温养护等。
同时还需要进行收尾工作，如清理现场、移除模板、处理余料等。
钢筋混凝土斜屋面结构施工工法的特点是施工难度较大，需要注意以下几个方面：1.安全保障：施工过程中需要加强安全措施，如搭设防护网、简易脚手架等，确保施工人员的安全。
同时，还需要加强管理和监控，保证施工过程中的安全。
2.施工技术：施工人员需要具备较高的技术水平，在施工过程中要熟练掌握相关施工工艺和操作技巧。
同时，还需要及时解决施工中遇到的问题和难题。
3.质量控制：在施工过程中，需要对施工质量进行严格把控，包括模板的垂直度、混凝土的均匀性、钢筋的位置和连接等。
对于不合格的部分，需要及时进行修复和调整。
总之，大坡度、多角度钢筋混凝土斜屋面结构施工工法需要施工人员具备较高的技术水平和专业知识，同时需要加强对施工过程和施工质量的管理和控制。
大坡度斜屋面混凝土浇筑施工工法1前言近年来，许多民用建筑尤其是一些别墅洋房等一大部分建筑采用了坡屋面设计。
坡屋顶既能有效的抗渗防漏、隔热保温、顺畅排水，改善顶层居住环境；又增加了建筑使用空间，提高空间利用率，同时增加美观效果。
这与日益增长的住宅建设市场的需求相适应。
现有的大坡度斜屋面通常采用两种方法：一种是人工拍实法浇筑混凝土，此方法比较常用但是混凝土的密实性难以控制，易出现麻面露筋的情况，导致屋面渗漏等质量通病；一种是双面模板法，混凝土振捣不到位容易出现蜂窝狗洞等质量问题，而且施工成本较高。
我公司在施工天津武清燕云花园14#-129#一期项目总承包工程和天津华侨城欢乐谷主题公园工程中，采用了新型大坡度斜屋面混凝土浇筑施工工艺，即运用屋脊标高和角度可调节装置和新型截流插板技术，这种方法可有效控制混凝土的浇筑中遇到的问题，加快施工进度、保证工程质量、减少维修工作，通过总结成功经验，编写本工法。
2工法特点2.0.1采用屋脊阴角标高和角度可调节装置可以有效的控制屋脊模板的角度和标高；2.0.2采用截流插板技术可以实现分块浇筑振捣，保证混凝土的成型质量。
截流插板装置辅以刮杠控制混凝土的浇筑厚度；2.0.3在双坡屋面上搭设操作平台可以方便施工人员浇筑混凝土作业，提高浇筑效率，避免工人踩踏钢筋。
3适用范围本工法适用于大坡度（≥45°）板厚100mm左右斜屋面混凝土的浇筑。
4工艺原理针对大坡度（≥45°）斜屋面模板屋脊角度和标高的控制、浇筑中混凝土的成型、斜屋面上施工人员作业面小、作业难度大等问题提出以下方法。
采用屋脊阴角标高和角度可调节装置可以有效的解决施工中，混凝土浇筑时对模板侧向压力较大，屋脊处受力不均匀造成屋脊线局部偏移，阴角由于刚度不足而变形等问题；采用插板（见下5.2.3所述）分块浇筑初凝前拔出。
以此方法施工时，振动棒点振振捣混凝土时可以阻止混凝土在斜坡面上无约束的自然滑落，达到内实外光的效果；搭设操作平台为施工人员提供作业面，避免对钢筋的踩踏。
5施工工艺流程及操作要点5.1施工工艺流程斜屋面模架安装→钢筋绑扎→截流插板布置→操作平台搭设→斜屋面砼浇筑→模架拆除5.2操作要点5.2.1斜屋面模架安装立管采用Ф48X3.5的钢管作为支撑系统，采用满堂扣件式。
根据脚手架施工方案，立管纵横间距1.2m，在立管离地不大于20cm的位置纵横向设置扫地杆一道，以上每隔1.5m均设置纵横拉杆一道。
此钢管支架四周与中间每隔四排支架立杆设置一道纵向剪刀撑，由底至顶连续设置.在屋脊处模板下方放置屋脊模板角度和标高可调节装置，此装置由等边角钢L75X5铰接而成作为阴角刚性支撑角架，根据屋脊角度计算底边长度，放置等长度L75X5的等边角钢与其连接形成一个稳固的三角架在此三角架底边下方焊接平板托通过调节顶丝的标高来控制屋脊标高，以此控制模板的标高和角度。
屋脊标高和角度可调节装置由于坡屋面混凝土浇筑时重力作用对立杆对模板支撑节点侧向压力较大，采取在坡屋面上隔一定间距（脚手架立杆距离）放置带U型托的防滑固定块对模板的支撑进行加固。
防滑固定块底部尺寸同U型顶托内边尺寸，放置后两者无间隙，上部斜面与屋面坡度一致，有效确保模板坡度无变形。
坡屋面中部支撑节点模板采用木胶合板，严格按照图纸要求控制屋面坡度，控制好水平拉杆和立杆的传力途径，保证模板的平整性和稳固性。
模板要平整，表面脱模剂要涂刷均匀，施工层接茬处的模板立支要注意表面的清刷，保证在砼浇筑后不出现错台蜂窝等质量缺陷。
5.2.2钢筋绑扎坡屋面板筋绑扎时按图纸要求画出双向钢筋间距，先摆放双坡方向弯折钢筋再摆放水平钢筋，同时进行临时绑扎固定。
绑扎钢筋时每个交叉点都要绑扎牢固，相邻绑扎点的铁丝扣要形成八字，以免钢筋网片变形歪斜。
双层双向板钢筋下部用混凝土圆形垫块以满足钢筋保护层要求，双层钢筋之间采用混凝土马凳与上层钢筋绑扎牢固。
钢筋的弯折由冷弯机按设计角度完成，以保证其结构尺寸。
5.2.3截流插板的布置按图纸要求将钢筋绑扎完毕后，沿坡屋面长度方向每隔1.35米左右放置一个插板。
插板的作用除了控制好混凝土浇筑过程中混凝土的标高，平整度及板厚外，还将作为截流屏障以降低重力下坠，实现混凝土的分段浇筑。
插板上方两侧点焊L30X3的等边角钢用来在浇筑混凝土的时候控制浇筑厚度，保证混凝土的厚度。
角钢上方75mm处开直径50mm 的圆孔用来在纵向上插设脚手管来固定插板，底筋上点焊L型钢筋作为夹固筋固定钢板的位置。
图1图2插板大样图a-a剖面图图1中，1.(3mm钢板),2.(L30X3角钢)，3（Ф50插板固定孔），b(纵向钢筋间距),c（板厚）图2中，1.(3mm钢板),2.(L30X3角钢)，3（Ф50插板固定孔）,c(板厚)图3插板安装平面图图4图5A-A剖面图①号节点图图4中，1.(插板)，2.（插板固定钢管），3.（钢筋网片）4(底部模板)，①（节点）图5中，1.(插板)，2.（插板底部夹固筋），3.(底部模板)，a(板厚)，b(b=130mm)5.2.4操作平台搭设混凝土浇筑前在屋脊正上方搭设操作平台，立杆横杆布置方式同满堂脚手架，立杆升至作业平台上方1.5米处，在此范围内至少设置两道横杆作为扶手，并在板底区域设置斜撑。
方便施工人员在平台上作业并避免对钢筋的踩踏。
屋面平台系统屋面平台系统立面图5.2.5斜屋面砼浇筑浇筑时由下向上分段浇筑，以两个隔板之间的距离为一段，由多次反复试验统计得出1.35米为最佳分段距离，在140～160mm之间塌落度内的混凝土在此距离之内可以实现点振并且不会大范围自由滑落向下堆积，减少了混凝土的振捣难度。
浇筑时由四周开始分段逐级向上浇筑，并进行振捣，棒距控制在20～30cm，棒距以不超过40cm为宜。
振捣棒垂直坡屋面插入，快插慢拔，振捣时以商品混凝土表面泛浆，不再明显下沉，不再有气泡和泌水冒出为度。
同时配合刮尺沿角钢平行滑移以保证混凝土板面收平压实。
待混凝土初凝前，拆除各级插板，拆除时从插板一端向另一端缓缓拔起。
商品混凝土浇筑完成后要做好养护。
可以采用塑料薄膜法，这种方法可以直接将塑料薄模覆盖在混凝土的表面上，以使混凝土构件与空气隔绝，使混凝土中的水分不再蒸发而完成水化作用。
在夏季的时候用此种方法还应加上防晒设施（不得少于24h),不然会导致混凝土产生丝状裂缝。
5.2.6模架拆除待混凝土达到1Mpa左右时，方可拆除操作平台。
拆除前及时清除平台上的杂物。
模板拆除的时候先侧板后底板。
拆模时应尽量不要用力过猛过急，严禁用大锤和撬棍硬砸硬敲。
拆下的模板及配件应归放整齐以备下次周转使用。
5.3劳动力组织序号工作内容工种人数1测量、放线测量员22模板施工木工63绑扎钢筋钢筋工104安装插板木工65浇注、振捣混凝土混凝土工126拆模木工67质量管理质量员28施工管理施工员1合计456材料与设备6.1材料(按100m2双坡屋面计)序号名称规格单位数量用途1插板3mm*250mm*2500mm条10截流装置2插板3mm*250mm*4000mm条9截流装置3屋脊标高角度可调节装置300mm个6调节屋脊标高和角度4木方100mm*100mm*120mm个12防滑固定块5脚手管6m根26操作平台6脚手管 1.5m根40操作平台7脚手板250mm*100mm*6000mm块20操作平台6.2设备投入表序号名称规格型号数量用途1手提式振捣器ZID351台混凝土振捣2电焊机XB5002台插板加固筋安装3配电箱2个用电设备4棘轮扳手QN-1608把脚手架安装5水准仪S32台测量6经纬仪J21台测量7质量控制7.1质量标准：《混凝土结构工程施工质量验收规范》GB50204—2011；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20117.2质量保证措施7.2.1使用该工法在屋面混凝土浇筑前，必须控制模板的稳定性和刚度。
按要求控制好屋面的坡度，控制好水平拉杆剪刀撑设置和受力拉杆的传力途径。
7.2.2截流插板安装要与钢筋可靠固定，避免在浇筑过程中插板移动截流失败。
7.2.3施工人员在混凝土浇筑时充分振捣，初凝前不能踩踏。
7.2.4混凝土浇筑后，要及时进行养护。
8安全措施8.0.1.进入现场施工人员必须佩戴安全帽。
8.0.2.高空作业必须系安全带，高挂低用。
8.0.3电焊工作业时，电焊机必须接地接零。
9环保措施按照绿色文明施工相关要求，采取以下措施：9.0.1要制定混凝土输送泵、混凝土运输车的噪声控制措施，现场道路要平整畅通，保证混凝土输送泵、混凝土运输车平稳运行。
9.0.2混凝土运输车出场前应清理下料斗，防止混凝土滴洒，经洗车台洗车后方可离场。
9.0.3施工现场要定时清扫，洒水降尘。
9.0.4施工现场的木料加工机械要封闭使用确保噪声粉尘不外泄。
10效益分析10.0.1采用本工法，可以加快施工进度。
10.0.2本工艺与通常大坡度斜屋面混凝土浇筑相比，具有良好的经济及社会效益。
以天津武清燕云花园工程116栋别墅坡屋面为例，共计坡屋面面积为40600m2。
效益分析如下（按一栋楼坡屋面面积350m2计算）：通常混凝土浇筑节施工费用：施工费用：350m2×32元/m2=11200元本工艺施工费用：屋脊标高角度可调节装置费用：200元插板费用：950元人工费：25×200元/工日=5000元总共节省费用为：40600m2×(11200元-6150元)/350m2＝585800元11应用实例11.1工程实例一：工程名称：燕云花园14#-129#楼（一期）工程项目工程地点：天津武清区泗村店镇碱东路南结构形式：剪力墙结构概况：建筑面积96850㎡，工程建筑主体高度10.45米开工时间：2014年11月10日计划竣工日期：2016年11月10日工作量：混凝土11368m3、钢筋1636t。
应用效益：经业主和监理单位实测，混凝土坡屋面板外观良好，淋水试验无渗漏。
11.2工程实例二：工程名称：天津华侨城欢乐谷主题公园工程工程地点：天津市东丽区东丽湖结构形式：钢桁架结构和框架结构概况：华侨城欢乐谷主题公园“鬼屋”屋顶为坡屋面（45°），建筑面积1680m2，檐口高度16.52m。
开工时间：2012年3月10日竣工时间：2013年10月28日工作量：混凝土120m3，钢筋152t，应用效益：经业主和监理单位实测，混凝土坡屋面板外观良好，淋水试验无渗漏。
