变压器短路电流的实用计算方法
- 格式:doc
- 大小:39.00 KB
- 文档页数:3

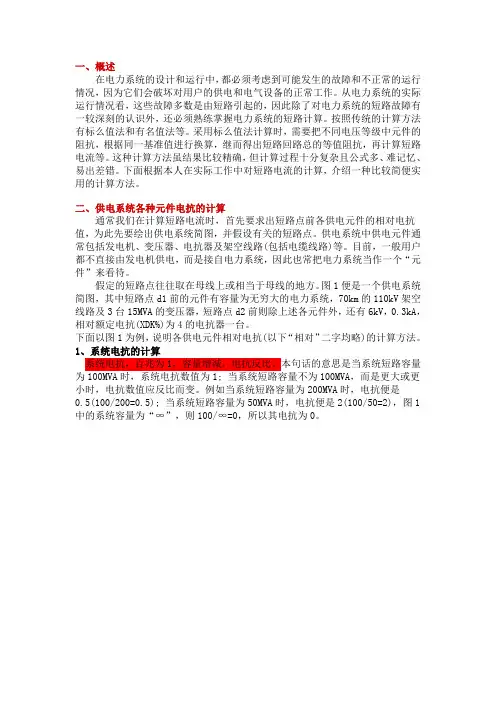

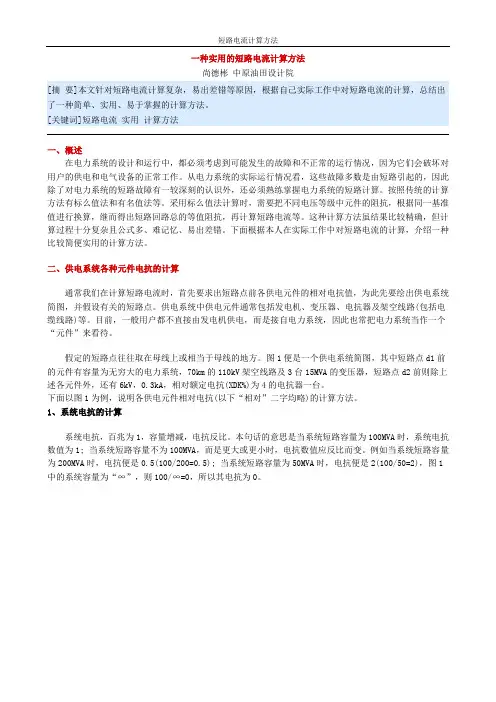

一种实用的短路电流计算方法尚德彬中原油田设计院[摘要]本文针对短路电流计算复杂,易出差错等原因,根据自己实际工作中对短路电流的计算,总结出了一种简单、实用、易于掌握的计算方法。
[关键词]短路电流实用计算方法一、概述在电力系统的设计和运行中,都必须考虑到可能发生的故障和不正常的运行情况,因为它们会破坏对用户的供电和电气设备的正常工作。
从电力系统的实际运行情况看,这些故障多数是由短路引起的,因此除了对电力系统的短路故障有一较深刻的认识外,还必须熟练掌握电力系统的短路计算。
按照传统的计算方法有标么值法和有名值法等。
采用标么值法计算时,需要把不同电压等级中元件的阻抗,根据同一基准值进行换算,继而得出短路回路总的等值阻抗,再计算短路电流等。
这种计算方法虽结果比较精确,但计算过程十分复杂且公式多、难记忆、易出差错。
下面根据本人在实际工作中对短路电流的计算,介绍一种比较简便实用的计算方法。
二、供电系统各种元件电抗的计算通常我们在计算短路电流时,首先要求出短路点前各供电元件的相对电抗值,为此先要绘出供电系统简图,并假设有关的短路点。
供电系统中供电元件通常包括发电机、变压器、电抗器及架空线路(包括电缆线路)等。
目前,一般用户都不直接由发电机供电,而是接自电力系统,因此也常把电力系统当作一个“元件”来看待。
假定的短路点往往取在母线上或相当于母线的地方。
图1便是一个供电系统简图,其中短路点d1前的元件有容量为无穷大的电力系统,70km的110kV架空线路及3台15MVA的变压器,短路点d2前则除上述各元件外,还有6kV,0.3kA,相对额定电抗(XDK%)为4的电抗器一台。
下面以图1为例,说明各供电元件相对电抗(以下“相对”二字均略)的计算方法。
1、系统电抗的计算系统电抗,百兆为1,容量增减,电抗反比。
本句话的意思是当系统短路容量为100MVA时,系统电抗数值为1; 当系统短路容量不为100MVA,而是更大或更小时,电抗数值应反比而变。
变压器容量短路电流计算变压器容量短路电流计算是确定变压器在特定负载条件下的能力,以承受短路电流。
短路电流是在电路发生短路故障时流过系统的最大电流值。
计算变压器容量短路电流需要考虑多种因素,包括变压器额定容量、额定电压、电源电压、负载类型等。
首先,我们需要确定变压器的额定容量。
变压器的额定容量是指变压器能够持续供应的最大负载功率。
额定容量通常以千伏安(kVA)为单位表示。
变压器的额定容量可以通过查找变压器的规格表或通过变压器的铭牌上的信息来确定。
其次,我们需要确定变压器的额定电压。
变压器的额定电压是指变压器设计的工作电压,通常为低压和高压两个数值。
额定电压可以在变压器铭牌上找到。
然后,我们需要确定电源电压。
电源电压是指变压器接收电能的电源的电压。
电源电压通常由电网或发电机系统提供,并且有额定电压。
最后,我们需要确定负载类型。
负载类型可以是电阻性负载、电感性负载或电容性负载。
电阻性负载的短路电流达到最大,而电感性负载的短路电流最小。
计算变压器容量短路电流的一种简单方法是应用等效电路法。
这种方法通过将变压器和负载等效为电阻、电感和电容等元件,然后进行计算。
这种方法的计算比较复杂,需要使用数学和电路理论知识,不在本回答中详细阐述。
总结起来,变压器容量短路电流的计算是确定变压器在特定负载条件下的能力,以承受短路电流。
计算需要考虑多种因素,包括变压器额定容量、额定电压、电源电压、负载类型等。
计算方法可以是应用等效电路法,但比较复杂,需要使用数学和电路理论知识。

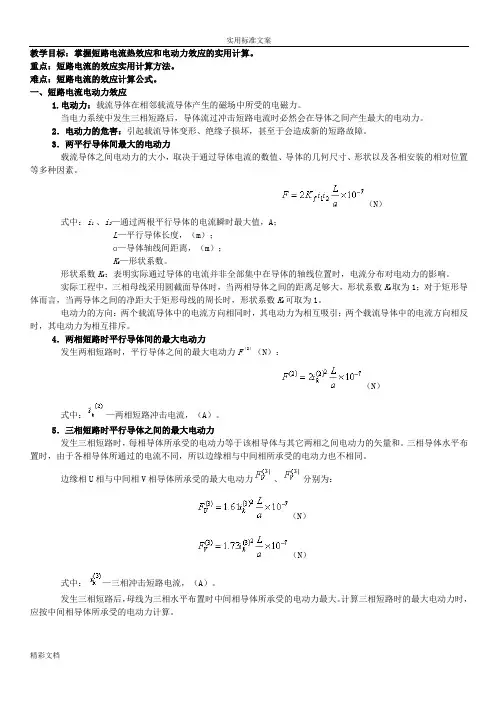

教学目标:掌握短路电流热效应和电动力效应的实用计算。
重点:短路电流的效应实用计算方法。
难点:短路电流的效应计算公式。
一、短路电流电动力效应1.电动力:载流导体在相邻载流导体产生的磁场中所受的电磁力。
当电力系统中发生三相短路后,导体流过冲击短路电流时必然会在导体之间产生最大的电动力。
2.电动力的危害:引起载流导体变形、绝缘子损坏,甚至于会造成新的短路故障。
3.两平行导体间最大的电动力载流导体之间电动力的大小,取决于通过导体电流的数值、导体的几何尺寸、形状以及各相安装的相对位置等多种因素。
(N)式中:i1 、i2—通过两根平行导体的电流瞬时最大值,A;L—平行导体长度,(m);ɑ—导体轴线间距离,(m);K f—形状系数。
形状系数K f:表明实际通过导体的电流并非全部集中在导体的轴线位置时,电流分布对电动力的影响。
实际工程中,三相母线采用圆截面导体时,当两相导体之间的距离足够大,形状系数K f取为1;对于矩形导体而言,当两导体之间的净距大于矩形母线的周长时,形状系数K f可取为1。
电动力的方向:两个载流导体中的电流方向相同时,其电动力为相互吸引;两个载流导体中的电流方向相反时,其电动力为相互排斥。
4.两相短路时平行导体间的最大电动力发生两相短路时,平行导体之间的最大电动力F(2)(N):(N)式中:—两相短路冲击电流,(A)。
5.三相短路时平行导体之间的最大电动力发生三相短路时,每相导体所承受的电动力等于该相导体与其它两相之间电动力的矢量和。
三相导体水平布置时,由于各相导体所通过的电流不同,所以边缘相与中间相所承受的电动力也不相同。
边缘相U相与中间相V相导体所承受的最大电动力、分别为:(N)(N)式中:—三相冲击短路电流,(A)。
发生三相短路后,母线为三相水平布置时中间相导体所承受的电动力最大。
计算三相短路时的最大电动力时,应按中间相导体所承受的电动力计算。
6.短路电流电动力效验当系统中同一处发生三相或两相短路时,短路处三相冲击短路电流与两相冲击短路电流之比为。
变压器各种短路计算短路是指电路中的两个或多个点之间出现直接连通导体,使得电流不经过整个电路而需要引起额外的电流通过的现象。
在变压器中,短路可能会导致电流过大,烧毁绕组甚至引发火灾等安全隐患。
因此,进行变压器各种短路计算是非常重要的。
变压器短路计算包括相对短路计算和绝对短路计算两种方法。
下面将分别介绍这两种方法及其计算步骤。
1.相对短路计算相对短路计算是指根据实际运行条件下的数据进行计算,包括绕组电阻和电抗、短路电流等参数。
相对短路计算的步骤如下:步骤1:确定变压器的额定容量和额定电压。
步骤2:根据变压器的型号和参数表,确定各绕组的电阻和电抗值。
步骤3:根据实际运行条件下的额定电流,计算变压器绕组的等效电阻、等效电抗、短路阻抗。
步骤4:根据绕组的等效电阻、等效电抗和电源的额定电压,计算短路电流。
步骤5:根据短路阻抗和电源的额定电压,计算短路功率。
相对短路计算往往是针对正常工作状态下的变压器进行的,因此需要根据实际运行条件来确定参数,并考虑变压器工作的稳定性和安全性。
相对短路计算结果较为精确,能够满足实际使用要求。
2.绝对短路计算绝对短路计算是指在考虑系统故障和其他异常情况下,通过假设变压器两侧电压相等进行计算。
步骤1:确定变压器的额定容量和额定电压。
步骤2:根据变压器的型号和参数表,确定各绕组的电阻和电抗值。
步骤3:在电源两侧假设等值短路电阻和电抗。
步骤4:根据等值短路电阻和电抗,计算变压器两侧的短路电流。
绝对短路计算假设变压器两侧电压相等,可以简化计算。
但由于没有考虑实际运行条件和系统的稳定性,计算结果一般较为保守。
综上所述,变压器各种短路计算是确保变压器在正常工作状态下保持安全稳定运行的重要手段。
相对短路计算和绝对短路计算是两种常用的方法,可以根据具体情况选择合适的计算方法,并结合实际数据和运行条件,以得到准确可靠的短路计算结果。
教学目标:掌握短路电流热效应和电动力效应的实用计算。
重点:短路电流的效应实用计算方法。
难点:短路电流的效应计算公式。
一、短路电流电动力效应1.电动力:载流导体在相邻载流导体产生的磁场中所受的电磁力。
当电力系统中发生三相短路后,导体流过冲击短路电流时必然会在导体之间产生最大的电动力。
2.电动力的危害:引起载流导体变形、绝缘子损坏,甚至于会造成新的短路故障。
3.两平行导体间最大的电动力载流导体之间电动力的大小,取决于通过导体电流的数值、导体的几何尺寸、形状以及各相安装的相对位置等多种因素。
(N)式中:i1 、i2—通过两根平行导体的电流瞬时最大值,A;L—平行导体长度,(m);ɑ—导体轴线间距离,(m);K f—形状系数。
形状系数K f:表明实际通过导体的电流并非全部集中在导体的轴线位置时,电流分布对电动力的影响。
实际工程中,三相母线采用圆截面导体时,当两相导体之间的距离足够大,形状系数K f取为1;对于矩形导体而言,当两导体之间的净距大于矩形母线的周长时,形状系数K f可取为1。
电动力的方向:两个载流导体中的电流方向相同时,其电动力为相互吸引;两个载流导体中的电流方向相反时,其电动力为相互排斥。
4.两相短路时平行导体间的最大电动力发生两相短路时,平行导体之间的最大电动力F(2)(N):(N)式中:—两相短路冲击电流,(A)。
5.三相短路时平行导体之间的最大电动力发生三相短路时,每相导体所承受的电动力等于该相导体与其它两相之间电动力的矢量和。
三相导体水平布置时,由于各相导体所通过的电流不同,所以边缘相与中间相所承受的电动力也不相同。
边缘相U相与中间相V相导体所承受的最大电动力、分别为:(N)(N)式中:—三相冲击短路电流,(A)。
发生三相短路后,母线为三相水平布置时中间相导体所承受的电动力最大。
计算三相短路时的最大电动力时,应按中间相导体所承受的电动力计算。
6.短路电流电动力效验当系统中同一处发生三相或两相短路时,短路处三相冲击短路电流与两相冲击短路电流之比为。

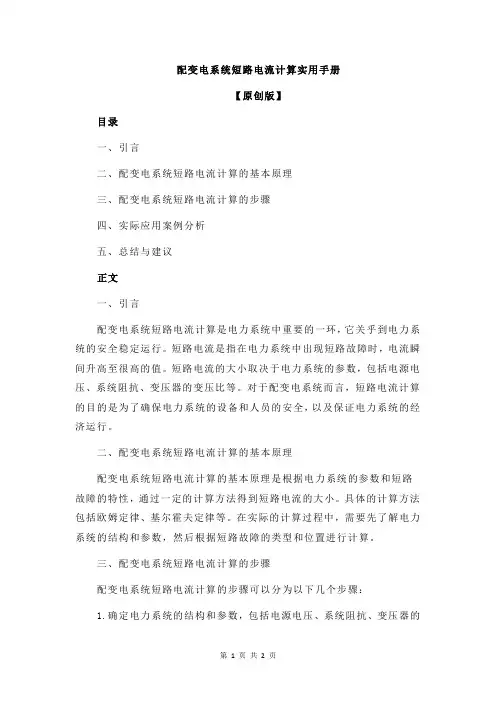

配变电系统短路电流计算实用手册【原创版】目录一、引言二、配变电系统短路电流计算的基本原理三、配变电系统短路电流计算的步骤四、实际应用案例分析五、总结与建议正文一、引言配变电系统短路电流计算是电力系统中重要的一环,它关乎到电力系统的安全稳定运行。
短路电流是指在电力系统中出现短路故障时,电流瞬间升高至很高的值。
短路电流的大小取决于电力系统的参数,包括电源电压、系统阻抗、变压器的变压比等。
对于配变电系统而言,短路电流计算的目的是为了确保电力系统的设备和人员的安全,以及保证电力系统的经济运行。
二、配变电系统短路电流计算的基本原理配变电系统短路电流计算的基本原理是根据电力系统的参数和短路故障的特性,通过一定的计算方法得到短路电流的大小。
具体的计算方法包括欧姆定律、基尔霍夫定律等。
在实际的计算过程中,需要先了解电力系统的结构和参数,然后根据短路故障的类型和位置进行计算。
三、配变电系统短路电流计算的步骤配变电系统短路电流计算的步骤可以分为以下几个步骤:1.确定电力系统的结构和参数,包括电源电压、系统阻抗、变压器的变压比等。
2.确定短路故障的类型和位置,以便选择合适的计算方法。
3.根据欧姆定律、基尔霍夫定律等计算方法,计算短路电流的大小。
4.根据计算结果,分析电力系统的运行状况,并采取相应的措施。
四、实际应用案例分析以下是一个配变电系统短路电流计算的实际应用案例:某 110kV 变电站,电源侧电压为 110kV,系统阻抗为 0.15Ω,变压器变压比为 10。
假设在电源侧发生两相短路故障,需要计算短路电流的大小。
根据上述计算方法,可以得到短路电流的大小为:I = U / Z = 110kV / 0.15Ω = 733.33A因此,在电源侧发生两相短路故障时,短路电流的大小为 733.33A。
五、总结与建议配变电系统短路电流计算是电力系统中重要的一环,它关乎到电力系统的安全稳定运行。
在实际的计算过程中,需要先了解电力系统的结构和参数,然后根据短路故障的类型和位置进行计算。

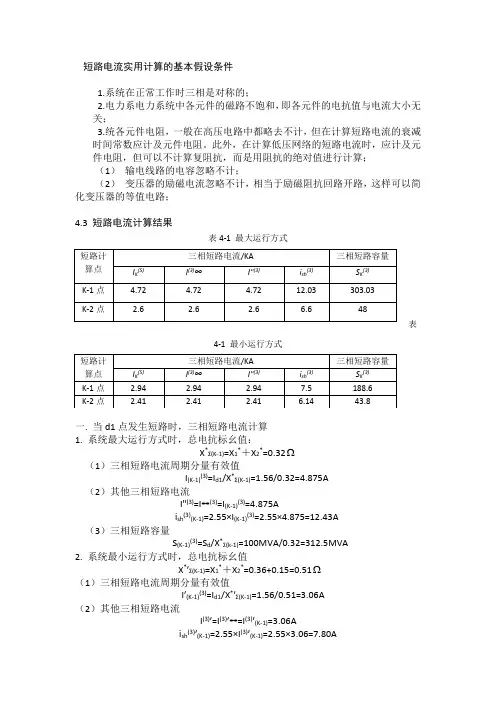

短路电流实用计算的基本假设条件1.系统在正常工作时三相是对称的;2.电力系电力系统中各元件的磁路不饱和,即各元件的电抗值与电流大小无关;3.统各元件电阻,一般在高压电路中都略去不计,但在计算短路电流的衰减时间常数应计及元件电阻。
此外,在计算低压网络的短路电流时,应计及元件电阻,但可以不计算复阻抗,而是用阻抗的绝对值进行计算; (1) 输电线路的电容忽略不计;(2) 变压器的励磁电流忽略不计,相当于励磁阻抗回路开路,这样可以简化变压器的等值电路;4.3 短路电流计算结果表4-1 最大运行方式表4-1 最小运行方式一. 当d1点发生短路时,三相短路电流计算 1. 系统最大运行方式时,总电抗标幺值:X *Σ(K -1)=X 1*+X 2*=0.32Ω(1)三相短路电流周期分量有效值I (K-1)(3)=I d1/X *Σ(K -1)=1.56/0.32=4.875A (2)其他三相短路电流I"(3)=I∞(3)=I (K-1)(3)=4.875Ai sh (3)(K-1)=2.55×I (K-1)(3)=2.55×4.875=12.43A (3)三相短路容量S (K-1)(3)=S d /X *Σ(k -1)=100MVA/0.32=312.5MVA 2. 系统最小运行方式时,总电抗标幺值X *′Σ(K -1)=X 1*+X 2*=0.36+0.15=0.51Ω(1)三相短路电流周期分量有效值I′(K-1)(3)=I d1/X *′Σ(K -1)=1.56/0.51=3.06A(2)其他三相短路电流I (3)′=I (3)′∞=I (3)′(K-1)=3.06Ai sh (3)′(K-1)=2.55×I (3)′(K-1)=2.55×3.06=7.80A(3)三相短路容量S(K-1)(3)′=S d/X*′Σ(k-1)=100MVA/0.51=196.09MVA二. 当d2点发生短路时,三相短路电流计算1. 系统最大运行方式时,总电抗标幺值:X*Σ(K-2)=X1*+X2*+X3*=0.17+0.15+1.75=2.07Ω(1)三相短路电流周期分量有效值I(K-2)(3)=I d1/X*Σ(K-2)=5.5/2.07=2.66A(2)其他三相短路电流I"(3)=I∞(3)=I(K-2)(3)=2.66Ai sh(3)(K-2)=2.55×I(K-2)(3)=2.55×2.66=6.78A(3)三相短路容量S(K-2)(3)=S d/X*Σ(k-2)=100MVA/2.07=48.31MVA 2. 系统最小运行方式时,总电抗标幺值X*′Σ(K-2)=X1*+X2*+X3*=0.36+0.15+1.75=2.26Ω(1)三相短路电流周期分量有效值I′(K-2)(3)=I d1/X*′Σ(K-2)=5.5/2.26=2.43A(2)其他三相短路电流I(3)′=I(3)′∞=I(3)′(K-2)=2.43Ai sh(3)′(K-2)=2.55×I(3)′(K-2)=2.55×2.43=6.21A(3)三相短路容量S(K-2)(3)′=S d/X*′Σ(k-2)=100MVA/2.26=44.25MVA第5章电气设备。

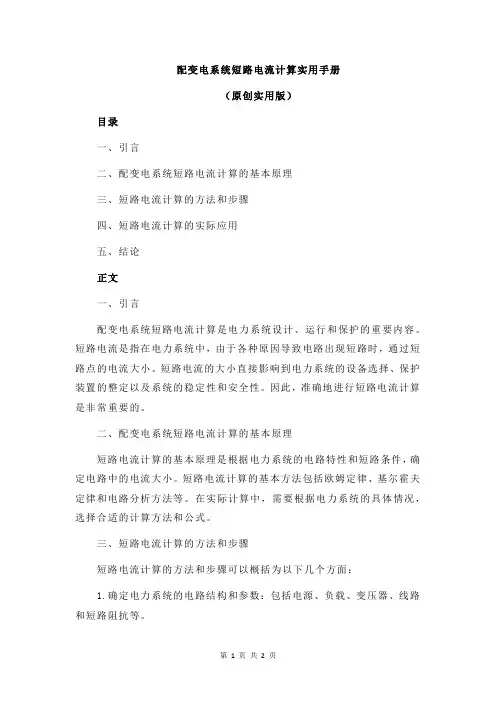

配变电系统短路电流计算实用手册(原创实用版)目录一、引言二、配变电系统短路电流计算的基本原理三、短路电流计算的方法和步骤四、短路电流计算的实际应用五、结论正文一、引言配变电系统短路电流计算是电力系统设计、运行和保护的重要内容。
短路电流是指在电力系统中,由于各种原因导致电路出现短路时,通过短路点的电流大小。
短路电流的大小直接影响到电力系统的设备选择、保护装置的整定以及系统的稳定性和安全性。
因此,准确地进行短路电流计算是非常重要的。
二、配变电系统短路电流计算的基本原理短路电流计算的基本原理是根据电力系统的电路特性和短路条件,确定电路中的电流大小。
短路电流计算的基本方法包括欧姆定律、基尔霍夫定律和电路分析方法等。
在实际计算中,需要根据电力系统的具体情况,选择合适的计算方法和公式。
三、短路电流计算的方法和步骤短路电流计算的方法和步骤可以概括为以下几个方面:1.确定电力系统的电路结构和参数:包括电源、负载、变压器、线路和短路阻抗等。
2.确定短路类型:包括三相短路、两相短路和单相短路等。
3.选择合适的计算公式:根据短路类型和电路条件,选择合适的计算公式,如欧姆定律、基尔霍夫定律和电路分析方法等。
4.进行计算:根据所选公式和电路参数,进行计算,得出短路电流的大小。
5.检查保护装置:根据计算结果,检查保护装置的整定是否合理,以确保系统的稳定性和安全性。
四、短路电流计算的实际应用短路电流计算在电力系统的设计、运行和保护等方面有着广泛的应用。
1.在电力系统设计中,短路电流计算可以为设备选择和保护装置整定提供重要依据。
2.在电力系统运行中,短路电流计算可以为运行人员提供短路故障的参考信息,以便及时采取相应的措施。
3.在电力系统保护中,短路电流计算可以为保护装置的整定提供依据,以确保系统的可靠性和安全性。
五、结论配变电系统短路电流计算是电力系统设计、运行和保护的重要内容。

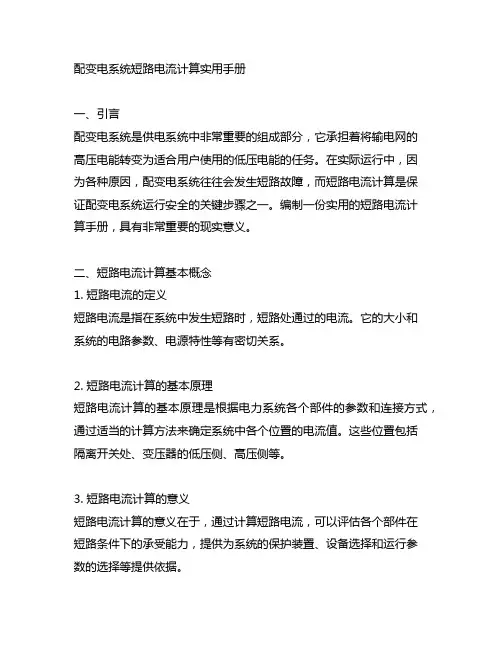

配变电系统短路电流计算实用手册一、引言配变电系统是供电系统中非常重要的组成部分,它承担着将输电网的高压电能转变为适合用户使用的低压电能的任务。
在实际运行中,因为各种原因,配变电系统往往会发生短路故障,而短路电流计算是保证配变电系统运行安全的关键步骤之一。
编制一份实用的短路电流计算手册,具有非常重要的现实意义。
二、短路电流计算基本概念1. 短路电流的定义短路电流是指在系统中发生短路时,短路处通过的电流。
它的大小和系统的电路参数、电源特性等有密切关系。
2. 短路电流计算的基本原理短路电流计算的基本原理是根据电力系统各个部件的参数和连接方式,通过适当的计算方法来确定系统中各个位置的电流值。
这些位置包括隔离开关处、变压器的低压侧、高压侧等。
3. 短路电流计算的意义短路电流计算的意义在于,通过计算短路电流,可以评估各个部件在短路条件下的承受能力,提供为系统的保护装置、设备选择和运行参数的选择等提供依据。
三、短路电流计算的方法和步骤1. 短路电流计算的方法短路电流计算的方法主要包括对称分量法、零序分量法、模型法等。
这些方法各有特点,适用于不同的系统和条件。
2. 短路电流计算的步骤短路电流的计算一般包括以下步骤:确定短路点,选取短路电流计算方法,建立系统模型,进行计算,评估结果。
四、短路电流计算的实用手册编制1. 实用手册的结构短路电流计算的实用手册一般包括以下内容:引言、基本概念和原理、计算方法和步骤、示例分析、案例分析、个人观点和理解等。
2. 实用手册的编制在编制实用手册时,作者应该综合考虑读者的实际需求,尽量以通俗易懂的方式来表达复杂的计算方法和步骤,同时还要提供丰富的示例和案例进行分析和讨论。
五、个人观点和理解作为配变电系统设计和运行人员,我认为短路电流计算是一个非常重要的工作,它关系到配电系统的安全、稳定运行。
编制一份实用的短路电流计算手册对于工程实践具有非常重要的意义。
我在实践中也深切体会到了短路电流计算的重要性,并且通过不断学习和实践,不断提高自己在这方面的能力和水平。
一、概述在电力系统的设计和运行中,都必须考虑到可能发生的故障和不正常的运行情况,因为它们会破坏对用户的供电和电气设备的正常工作。
从电力系统的实际运行情况看,这些故障多数是由短路引起的,因此除了对电力系统的短路故障有一较深刻的认识外,还必须熟练掌握电力系统的短路计算。
按照传统的计算方法有标么值法和有名值法等。
采用标么值法计算时,需要把不同电压等级中元件的阻抗,根据同一基准值进行换算,继而得出短路回路总的等值阻抗,再计算短路电流等。
这种计算方法虽结果比较精确,但计算过程十分复杂且公式多、难记忆、易出差错。
下面根据本人在实际工作中对短路电流的计算,介绍一种比较简便实用的计算方法。
二、供电系统各种元件电抗的计算通常我们在计算短路电流时,首先要求出短路点前各供电元件的相对电抗值,为此先要绘出供电系统简图,并假设有关的短路点。
供电系统中供电元件通常包括发电机、变压器、电抗器及架空线路(包括电缆线路)等。
目前,一般用户都不直接由发电机供电,而是接自电力系统,因此也常把电力系统当作一个“元件”来看待。
假定的短路点往往取在母线上或相当于母线的地方。
图1便是一个供电系统简图,其中短路点d1前的元件有容量为无穷大的电力系统,70km的110kV架空线路及3台15MVA的变压器,短路点d2前则除上述各元件外,还有6kV,0.3kA,相对额定电抗(XDK%)为4的电抗器一台。
下面以图1为例,说明各供电元件相对电抗(以下“相对”二字均略)的计算方法。
1、系统电抗的计算系统电抗,百兆为1,容量增减,电抗反比。
本句话的意思是当系统短路容量为100MVA时,系统电抗数值为1; 当系统短路容量不为100MVA,而是更大或更小时,电抗数值应反比而变。
例如当系统短路容量为200MVA时,电抗便是0.5(100/200=0.5); 当系统短路容量为50MVA时,电抗便是2(100/50=2),图1中的系统容量为“∞”,则100/∞=0,所以其电抗为0。

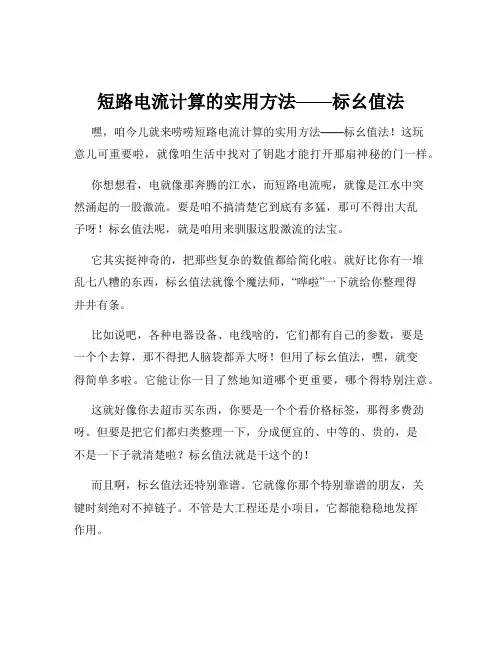

短路电流计算的实用方法——标幺值法嘿,咱今儿就来唠唠短路电流计算的实用方法——标幺值法!这玩意儿可重要啦,就像咱生活中找对了钥匙才能打开那扇神秘的门一样。
你想想看,电就像那奔腾的江水,而短路电流呢,就像是江水中突然涌起的一股激流。
要是咱不搞清楚它到底有多猛,那可不得出大乱子呀!标幺值法呢,就是咱用来驯服这股激流的法宝。
它其实挺神奇的,把那些复杂的数值都给简化啦。
就好比你有一堆乱七八糟的东西,标幺值法就像个魔法师,“哗啦”一下就给你整理得井井有条。
比如说吧,各种电器设备、电线啥的,它们都有自己的参数,要是一个个去算,那不得把人脑袋都弄大呀!但用了标幺值法,嘿,就变得简单多啦。
它能让你一目了然地知道哪个更重要,哪个得特别注意。
这就好像你去超市买东西,你要是一个个看价格标签,那得多费劲呀。
但要是把它们都归类整理一下,分成便宜的、中等的、贵的,是不是一下子就清楚啦?标幺值法就是干这个的!而且啊,标幺值法还特别靠谱。
它就像你那个特别靠谱的朋友,关键时刻绝对不掉链子。
不管是大工程还是小项目,它都能稳稳地发挥作用。
咱再打个比方,要是把整个电路系统比作一个大乐团,那标幺值法就是那个指挥家呀!它能让各种乐器和谐地奏响,不会乱了套。
你说,要是没有这个标幺值法,咱面对那一堆复杂的电路参数,不得抓瞎呀?那可不行,咱得把这好方法牢牢掌握在手里。
用标幺值法计算短路电流,就像是在走一条清晰的路,你知道该往哪儿走,不会迷失方向。
它能让咱在面对电路问题时,心里有底,不慌不忙。
所以啊,可别小瞧了这标幺值法,它可是咱电气领域的好帮手呢!咱得好好利用它,让电路运行得稳稳当当,让咱的生活和工作都能顺顺利利的。
你说是不是这个理儿呀?反正我是觉得这标幺值法真的太重要啦!。
一种实用的短路电流计算方法短路电流是指在电力系统中由于一些原因导致电流异常增大的现象。
正确计算短路电流对于电力系统设计和运行都是非常重要的。
下面将介绍一种实用的短路电流计算方法。
1.电力系统的模型化为了计算短路电流,我们首先需要对电力系统进行建模。
建模可以从整体到局部进行,逐步细化。
整体建模可以将电力系统分为几个主要部分,如发电机、变压器、输电线路、配电线路等。
然后对每个部分进行细化建模,包括额定电压、额定功率、阻抗等参数。
在具体建模过程中,可以根据所需的精度和计算目的进行适当的简化。
2.网络拓扑分析在建模的基础上,我们需要进行网络拓扑分析,以确定各个节点之间的关系和电流的流向。
这可以使用节点分析法或者戴维南定理来完成。
节点分析法是按照节点来分析电流,戴维南定理是按照支路来分析电流。
通过这些方法,我们可以得到电力系统中各个节点之间的连接关系和电流的传递路径。
有不同的方法可以用来计算短路电流,其中比较常用的是对称分量法和复合绕组法。
对称分量法是将电力系统的三相不对称短路转化为对称短路,从而简化计算。
复合绕组法则是基于短路电流与短路发生点绕组的电压成正比的原理,通过测量绕组电压和电流,可计算出短路电流。
对称分量法的计算步骤如下:-将三相电力系统的不对称短路转化为对称短路。
-计算正、负、零序的等值电阻和等值电抗。
-根据正、负、零序的电压和等值电阻、电抗,计算各个对称分量的短路电流。
-对三相各分量的短路电流进行矢量加和,得到最终的短路电流。
复合绕组法的计算步骤如下:-在短路发生点绕组上安装电压和电流传感器,并测量出绕组的电压和电流。
-根据电压和电流测量值,计算出短路发生点绕组的电压和电流的复合值。
-根据复合值计算出短路发生点的短路电流。
4.结果分析和优化计算完短路电流后,我们需要对结果进行分析和优化。
主要包括短路电流的大小、流向和对电力设备的影响等方面。
根据分析结果,可以对电力系统的保护装置进行设置和优化,以提高系统的安全性和可靠性。
配变电系统短路电流计算实用手册【原创版】目录一、引言二、配变电系统短路电流计算的基本概念1.短路电流的定义2.短路电流计算的目的和意义三、配变电系统短路电流计算的方法1.确定电路结构和参数2.计算电源侧的短路电流3.计算负载侧的短路电流4.计算短路电流的冲击分量四、配变电系统短路电流计算的实例分析1.某工厂变电所的短路电流计算2.某 110KV 变电站的短路电流计算3.35KV 变电站典型设计中的短路电流计算五、配变电系统短路电流计算的注意事项1.系统阻抗的考虑2.电源侧和负载侧系统的影响3.冲击电流的计算六、结论正文一、引言配变电系统是电力系统中的重要组成部分,其短路电流计算是保证电力系统安全稳定运行的关键环节。
短路电流的大小直接影响到继电保护的整定和设备的选型,因此,准确地进行短路电流计算至关重要。
本手册旨在提供一个实用的配变电系统短路电流计算方法,帮助工程师更好地进行短路电流计算。
二、配变电系统短路电流计算的基本概念1.短路电流的定义短路电流是指在电力系统中,由于电路某一部分的电阻突然减小,导致电流突然增大的现象。
短路电流的大小取决于电力系统的电源、负载以及电路结构等因素。
2.短路电流计算的目的和意义短路电流计算的主要目的是确定发生短路时各支路电流的大小,以便整定相应的继电保护动作值,使继电保护即灵敏又有好的选择性。
此外,短路电流计算还有助于确定设备的额定容量和短时过载能力,为设备的选型和运行提供依据。
三、配变电系统短路电流计算的方法1.确定电路结构和参数在进行短路电流计算之前,首先要了解配变电系统的电路结构,包括电源、负载和各支路电缆的参数。
这些参数包括电缆的长度、截面积、电阻、电抗等。
2.计算电源侧的短路电流电源侧的短路电流计算需要考虑电源的内阻和短路阻抗。
假设电源正常工作,可以将电源的内阻设为 0,然后根据电路结构和参数计算各分支的电流,结果即为电源侧的短路电流。
3.计算负载侧的短路电流负载侧的短路电流计算需要考虑负载的等效阻抗。
教学目标:掌握短路电流热效应和电动力效应的实用计算。
重点:短路电流的效应实用计算方法。
难点:短路电流的效应计算公式。
一、短路电流电动力效应1.电动力:载流导体在相邻载流导体产生的磁场中所受的电磁力。
当电力系统中发生三相短路后,导体流过冲击短路电流时必然会在导体之间产生最大的电动力。
2.电动力的危害:引起载流导体变形、绝缘子损坏,甚至于会造成新的短路故障。
3.两平行导体间最大的电动力载流导体之间电动力的大小,取决于通过导体电流的数值、导体的几何尺寸、形状以及各相安装的相对位置等多种因素。
(N)式中:i1 、i2—通过两根平行导体的电流瞬时最大值,A;L—平行导体长度,(m);ɑ—导体轴线间距离,(m);K f—形状系数。
形状系数K f:表明实际通过导体的电流并非全部集中在导体的轴线位置时,电流分布对电动力的影响。
实际工程中,三相母线采用圆截面导体时,当两相导体之间的距离足够大,形状系数K f取为1;对于矩形导体而言,当两导体之间的净距大于矩形母线的周长时,形状系数K f可取为1。
电动力的方向:两个载流导体中的电流方向相同时,其电动力为相互吸引;两个载流导体中的电流方向相反时,其电动力为相互排斥。
4.两相短路时平行导体间的最大电动力发生两相短路时,平行导体之间的最大电动力F(2)(N):(N)式中:—两相短路冲击电流,(A)。
5.三相短路时平行导体之间的最大电动力发生三相短路时,每相导体所承受的电动力等于该相导体与其它两相之间电动力的矢量和。
三相导体水平布置时,由于各相导体所通过的电流不同,所以边缘相与中间相所承受的电动力也不相同。
边缘相U相与中间相V相导体所承受的最大电动力、分别为:(N)(N)式中:—三相冲击短路电流,(A)。
发生三相短路后,母线为三相水平布置时中间相导体所承受的电动力最大。
计算三相短路时的最大电动力时,应按中间相导体所承受的电动力计算。
6.短路电流电动力效验当系统中同一处发生三相或两相短路时,短路处三相冲击短路电流与两相冲击短路电流之比为。
变压器短路电流的实用计算方法
胡浩,杨斌文,李晓峰
(湖南文理学院,湖南常德415000)
基金项目:湖南省科技厅计划项目(2007FJ3046)
1前言
在电力系统中,对于电气设备的选用、电气接线方案的选择、继电保护装置的设计与整定以及有关设备热稳定与动稳定的校验等工作,都需要对变压器的短路电流进行计算。
短路电流的计算,一般采用有名制或标幺值算法,再者是应用曲线法。
然而,无论哪种方法应用起来都比较繁琐,尤其是对于企业的技术人员与农村的电工,因缺乏相应的技术资料,又不能从变压器铭牌上查到所有计算短路电流的数据,所以想快速算出短路电流值是相当困难的。
笔者在多年的实际工作中,依据变压器的基本原理与基本关系式,总结出快速计算短路电流值的实用方法,以满足现场与工程上的需要。
2变压器低压三相短路时高压侧短路电流的计算
变压器的阻抗电压是在额定频率下,变压器低压绕组短接,高压绕组施加逐步增大的电压,当高压绕组中的电流达到额定电流时,所施加的电压为阻抗电压Ud,一般以高压侧额定电压U1N为基础来表示:
Ud%=Ud/U1N×100% (1)
由变压器的等值电路可知,低压侧短路后的阻抗折算到高压侧,与高压侧阻抗相加后得总的阻抗Zd,在阻抗电压Ud时,高压绕组电流为额定值I1N,
即:
I1N=Ud/Zd (2)
如果高压绕组的电压为U1,则此时高压绕组的电流I1为:
I1=U1/Zd (3)
由式(2)和式(3)可得:
I1=U1/Ud*I1N (4)
对于单个变压器,其容量远小于电力系统的容量,故可以认为当变压器低压侧出现短路时,高压侧电压不变,即为U1N,代入式(4)就可得到变压器低压侧短路时,高压侧的短路电流I1d:
I1d=U1N/Ud*I1N (5)
将式(1)中的Ud代入式(5)得:
I1d=I1N/Ud%×100 (6)
而变压器高压绕组的额定电流I1N可表示为:
I1N=SN/√3U1N (7)
式中SN———变压器的额定容量
将式(7)代入式(6)可得:
I1d=100SN/√3U1NUd% (8)
由式(6)或式(8)可计算出变压器低压三相短路时,高压侧的短路电流值。
3变压器低压三相短路时低压侧短路电流的计算
由于变压器的励磁电流仅为I1N的1%~3%,忽略励磁电流,则高、低压绕组的电流I1、I2与电压U1、
U2的关系为:
I1/I2=U2/U1=U2N/U1N
式中
U2N—低压绕组的额定电压
当低压侧出现短路时,高、低压绕组的短路电流
I1d与I2d同样有:
I1d/I2d=U2N/U1N (9)将式(8)代入式(9)可得:
I2d=100SN/√3U2NUd% (10)第47卷
√U2N,代入式(10),则:
I2d=I2N/Ud%×100 (11)由式(10)或式(11)可以计算出变压器低压三相短路时低压侧的短路电流值。
4应用举例及结果分析
一台变压器的容量SN=180kV A,U1N/U2N=10kV/
0.4kV,I1N/I2N=10.4A/260A,Ud%=4.5,当低压侧三相短
路时求低压侧的短路电流。
将SN=180kV A,U2N=0.4kV,Ud%=4.5代入式(10),或者把I2N=260A,Ud%=4.5代入式(11),均可求得低压侧短路电流I2d=5.77kA。
应用曲线法,查《建筑电气设计手册》(中国建筑工业出版社,1991),当变压器高压侧短路容量分别为50MV A、100MV A和200MV A时,低压侧短路电流I2d分别为5.24kA、5.50kA 和5.63kA。
对两种不同方法的计算结果进行比较,用本文中提出的实用方法所计算的结果比用曲线法所计算的值要大。
这是因为该实用方法是建立在低压侧出现三相短路时,高压侧电压不变(即为U1N)的基础上。
实际上电力系统的容量再大,低压侧出现三相短路时,高压侧电流也将大幅度增加,使得电力系统的电压损失增大,即高压侧电压U1<U1N,所以用式(10)或式(11)计算出的结果偏大。
从应用曲线法计算的结果还可以看出,电力系统的短路容量越大(如200MV A),其短路电流值(如5.63kA)越接近实用方法所计算的值(5.77kA)。
这是因为电力系统的容量越大,当变压器低压侧出现三相短路时,高压侧的电压损失就越小的缘故。
对应于高压侧短路容量分别为50MV A、
100MV A和200MV A的变压器,用实用方法计算出
的短路电流的误差分别为+9.2%、+4.7%和+2.4%,均
在工程计算的允许范围之内。
5有关说明
(1)特殊情况下计算结果的修正。
如果变压器高压侧的短路容量Sd更小,或者变压器的额定容量SN更大,那么当低压侧出现三相短路时,电力系统的电压损失会更大,即U1比U1N小得更多,这将导致用式(10)、式(11)计算出的结果误差更大,甚至超过工程上允许的范围。
在这种情况下要对计算结果进行适当的修正。
笔者经过多次的分析计算,当Sd/SN ≥1000/Ud%时,计算误差小于10%,不必进行修正;当Sd/SN<1000/Ud%时,计算误差较大,应该进行修正。
修正时把所计算的结果乘以SdUd%/(SdUd%+100SN)就比较准确了。
(2)变压器低压两相短路时的短路电流的计算。
在有些情况下需要低压侧两相短路时的短路电流,此时先按照式(6)和式(8)与式(10)和式(11)计算出低压侧三相短路时变压器高、低压侧的短路电流,再把所得结果乘以3姨/2就是两相短路时的短路电流了。
(3)本文中提出的计算方法不需要考虑变压器高压绕组的接法(Y型或D型),且计算公式简单。
笔者用这种方法曾对100kV A~1000kV A的变压器短路电流进行过工程上的计算与相关的设计,实用效果良好。
(4)该计算方法没有考虑系统的短路阻抗,所得到的短路电流是对称短路电流,适合于小容量(或阻抗小于5%)的变压器的计算。
参考文献:
[1]周志敏.变压器实用技术问答[M].北京:电子工业出版社,2005.
[2]
顾绳谷.电机及拖动基础[M].北京:机械工业出版社,
2008.
≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥≥
江山市与沈变院签订战略合作协议
为充分发挥沈阳变压器研究院人才、技术和信息的优势,共同推进沈变院先进技术和科技成果在浙江江山市的转移转化,加快提升江山市变压器行业的科技创新能力和核心竞争力,着力推进产业转型升级,5月11日上午,江山市人民政府与沈阳变压器研究院签订了共建“沈阳变压器研究院江山技术转移中心”的战略合作协议,双方将在平台、质检、技术和营销四个方面展开合作。
沈阳变压器研究院作为国内惟一的变压器、互感器和电
抗器的科研开发机构,在变压器行业占有举足轻重的地位。
而输配电产业作为江山市的传统和优势产业,近年来,通过不断完善产业发展规划、平台建设和政策扶持,全力推进产业集约集聚集群发展,2009年该市输配电企业达到了180家左右,实现工业总产值43.2亿元。
通过此次战略合作协议的签订,将进一步加快江山市变压器行业科技创新能力和核心竞争力,助推整个产业的转型升级和提升发展。
10
1234567890ABCDEFGHIJKLMNabcdefghijklmn!@#$%^&&*()_+.一三五七九贰肆陆扒拾,。
青玉案元夕东风夜放花千树更吹落星如雨宝马雕车香满路凤箫声动玉壶光转一夜鱼龙舞蛾儿雪柳黄金缕笑语盈盈暗香去众里寻他千百度暮然回首那人却在灯火阑珊处。
