[标签:标题]第五章电气篇一．工程概况：本工程由5栋高层住宅及一层地下车库组成。
建筑面积共计45819m2，其中地下部分建筑面积5066m2。
建筑概况详见建筑专篇.二、设计依据：1. 本院各专业提供的设计资料。
2. 参照的国家及地方主要有关规范、标准。
(1) 民用建筑电气设计规范 JGJ16-2008(2) 低压配电设计规范 GB50054-2011(3) 建筑物防雷设计规范 GB50057-2010(4) 高层民用建筑设计防火规范(2005年版) GB50045-95；(5)《10kV及以下变配电所设计规范》 GB50035-94(6)《供配电系统设计规范》 GB50052-2009(7)《电力工程电缆设计规范》 (GB50217-2007)(8)《民用建筑照明设计规范》 (GBJ133-90)(10)《火灾自动报警系统设计规范》 GB50116-98;(11)《汽车库, 修车库, 停车场设计防火规范》 GB50067-97;（12）《综合布线系统工程设计规范》GB50311-2007（13）《有线电视系统工程技术规范》GB50200-94（14）《智能建筑设计标准》 GB/T50314-2006三、设计范围：1、变配电系统2、电力力、照明系统3、防雷保护、安全措施及接地系统4．电气消防5．电气节能6、弱电系统管线预埋四、变配电系统1. 负荷分级本工程主要为住宅小区，其用电负荷主要为居民用电，公共设备用电及商业用电，，其中消防设备、客梯电力、应急照明为二级负荷，其余为三级负荷。
2. 电气负荷设备总安装容量Pe=8047.9kw低压侧计算负荷Pjs=3126.79kW3. 供电电源由城市10kV配电网引入地下室高压配电房。
小区设2个变配电房，地下室公变配电房（2x1000kVA），供A1~A3栋，B，C栋，D，E栋住宅用电，地下室专变配电房供首层商铺用电及地下室照明，电梯，给水泵，消火栓泵等公共设备用电，并设一台360KW的发电机，供小区消防设备及重要负荷供电。

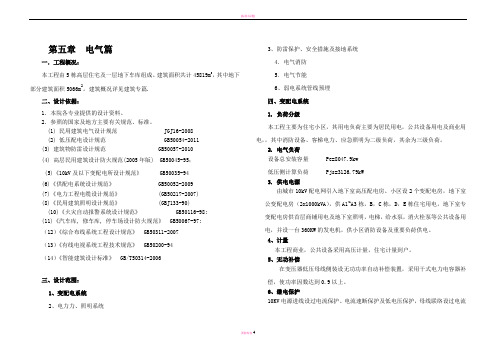

第五章电气篇—.工程概况：本工程由5栋高层住宅及一层地下车库组成。
建筑面积共计45819〃，其中地2下部分建筑面积5066m。
建筑概况详见建筑专篇.二、设计依据：1. 本院各专业提供的设计资料。
2.参參照的国家及地方主要有关规范、标准。
(1)民用建筑电气设计规范JGJ16-2008⑵低压配电设计规范GB50054-2011⑶建筑物防雷设计规范GB50057-2010⑷高层民用建筑设计防火规范(2005年版)GB50045-95 ;(5)《10kV及以下变配电所设计规范》GB50035-94(6)《供配电系统设计规范》GB50052-2009⑺《电力工程电缆设计规范》(GB50217-2007)(8)《民用建筑照明设计规范》(GBJ133-90)(10)《火灾自动报警系统设计规范》GB50116-98;(11)《汽车库，修车库，停车场设计防火规范》GB50067-97;(12 ) 《综合布线系统工程设计规范》GB50311-2007(13 ) 《有线电视糸统工程技术规氾》GB50200-94(14)《智能建筑设计标准》GB/T50314-2006三、设计范围:1、变配电系统2、电力力、照明系统3、防雷保护、安全措施及接地系统4、电气消防5、电气节能6、弱电系统管线预埋四、变配电系统1. 负荷分级本工程主要为住宅小区，其用电负荷主要为居民用电，公共设备用电及商业用电，，其中消防设备、客梯电力、应急照明为二级负荷，其余为三级负荷。
2. 电气负荷设备总安装容量Pe=8047.9kw低压侧计算负荷Pjs=3126.79kW3. 供电电源由城市10kV配电网引入地下室高压配电房。
小区设2个变配电房，地下室公变配电房(2x1000kVA),供A1~A3栋，B, C栋，D, E栋住宅用电，地下室专变配电房供首层商铺用电及地下室照明，电梯，给水泵，消火栓泵等公共设备用电，并设一台360KW勺发电机，供小区消防设备及重要负荷供电。
医院电气初步设计说明2009-01-20 09:09:36| 分类：供电配电| 标签：|字号大中小订阅电气初步设计说明【工程概况】门诊及妇幼保健所共十二层，裙房四层，总高49.2米，地上为医院的诊疗办公室及病房，地下为六级人防，平时为汽车库，战时为二等人员掩蔽所，地下层高5.2米，底层层高为4.5米。
老年疾病护理院共六层，总高度21.9米，地上为老年护理及活动用房，地下一部分为设备用房，另一部分为非机动车车库，战时为二等人员掩蔽所，地下层高5.3米。
底层层高为3.9米社区服务中心共六层，总高度为23.6米，地上为办公用房，地下层为6B级人防，平时为自行车车库，战时为二等人员掩蔽所，地下层高为3米，底层层高为4米。
急控中心共五层，总高度为21.3米，地上为办公用房，地下层为五级人防，平时为自行车车库，战时为急救医院，地下层高为5.2 米，底层层高为4.2米。
一．设计依据1．《高层民用建筑设计防火规范》GB50045-95（2001年）2．《建筑设计防火规范》GBJ-16-87（2001年）3．《火灾自动报警系统设计规范》GB50016-984.《建筑物的防雷设计规范》GB50057-94（2000年）5.《10KV及以下变电所设计规范》GB50053-946.《供电系统设计规范》GB50052-957.《低压配电设计规范》GB50054-958.《汽车库、修理库、停车场设计防火规范》GB50067-979.《民用建筑电气设计规范》JGJ/T16-9210.《人民防空地下室设计规范》GB50038-94(2003年版)11.《人民防空工程设计防火规范》GB50098-98(2001年版)12.《医院洁净手术部建筑技术规范》GB503333-200213．《江苏省城市6B级人民防空工程设计标准》DGJ32/J02-200414．业主的条件及要求15．各专业间的设计资料二．设计内容1．10Kv配电系统设计 2.10/04KV的变电所设计。
**小区工程初步设计说明第八章电气设计说明一、工程概况：本工程为**小区二期**区工程，共包括16栋住宅楼和地下停车场和幼儿园，配套商业，文体活动中心等，总建筑面积约14.7万m2,其中住宅总建筑面积约11.1万m2,公共商业服务配套面积0.86万m2。
本工程住宅为小高层及多层住宅，共987户，居住人口约2764人。
二、设计依据：《供配电系统设计规范》GB50052-95；《低压配电设计规范》GB50054-95；《民用建筑电气设计规范》JGJ/T16-92；《住宅设计规范》GB50056-2003；《建筑物防雷设计规范》GB50057-94（2000年版）；《建筑设计防火规范》JBJ 16-87(2001年版)；《汽车库,修车库,停车场设计防火规范》GB50067-97《火灾自动报警系统设计规范》GB50116-98《智能建筑设计标准》GB/T50314-2000《有线电视系统工程技术规范》GB50200-94《北京市住宅区和住宅楼房电信设施设计技术规定》BDJ01-601-99其他有关国家及地方的现行规程和规范；甲方提供的有关设计要求和设计资料；各专业提供的相关设计资料；三、设计范围：1、照明及照明配电系统2、电力配电系统3、防雷和接地系统4、电话系统5、数据网络系统6、有线电视系统7、安全防范系统8、地下停车场出入口管理系统9、火灾自动报警和消防联动控制系统四、供配电设计：1、负荷等级：除和消防有关的电气设备为二类负荷其它均为三类负荷。
2、供电电源：本工程由市区埋地引来两路独立10kV电源，一路为”铁医线”,从文苑路南口入,另一路从兴安南路进入,具体位置在三期方案确定后确定两路均能承担本工程的全部负荷.两路高压电源同时工作,采用环网开环供电.3、变配电所：本小区北区工程为二期工程共设2个10/0.4kV 室外箱式变配电站。
1).1#箱变：设在8#住宅楼西北角1#变配电所的供电范围包括2#，3#,5~10#住宅楼及地下车库和文体活动中心的所有用电设备。
XX住宅区电气方案设计说明一、设计范围：本工程拟设置以下电气系统：变配电系统；照明系统（含应急照明系统）；防雷接地系统；火灾自动报警系统；各种弱电系统。
二、强电系统1.变配电系统：（1）负荷分级：本工程为二类高层建筑，其中与消防有关的设备为一级负荷，住宅用电为三级负荷，其它为二级负荷。
（2）负荷容量：本设计A型住宅住户按每户8kW设备容量计算，B、C型住宅住户按每户6kW设备容量计算；电梯按每楼每部15kW计算；综合性用房按40W/m2标准设计；地下车库照明按5W/m2标准计算；小区弱电设备按4kW/单元楼计算；小区消防泵、喷淋泵、生活水泵按100kW 计算；小区安防及智能化系统按30kW计算。
小区标称设备功率2439.4kW。
其中二级负荷计算功率140kW。
（3）供电电源：本设计由城市10kV电网引来一路10kV电源回路，二级负荷备用电源采用140kW以上的柴油发电机。
（4）高低压配电系统：本设计在地下车库I区设置一座室内变配电所，所内设置1台SCB9-1000kV A空冷干式变压器一台。
本设计在地下车库II区设置一座室内变配电所，所内设置1台SCB9-1000kV A空冷干式变压器一台。
本设计在地下车库I区设置一座柴油发电机房，所内设置1台发电机额定功率为140kW 的柴油发电机组。
3．应急电源系统：二级负荷的备用电源由自备柴油发电机房提供，二级负荷包括：消防负荷、安防负荷、弱电设备负荷等。
本设计使用的应急照明灯具的备用电源为灯具自带的蓄电池。
4. 防雷接地系统:(1). 本工程按第二类防雷建筑物设置。
(2). 本工程分别设置防直击雷、防侧击雷、防雷电波侵入以及防电磁感应措施。
(3). 本工程接地采用TN-S系统。
三、弱电系统1.本设计弱电系统包括：电话系统、网络系统、有限电视系统、楼宇门户对讲系统、安全防范系统、火灾自动报警系统、地下停车库自动计费系统等。
2.电话系统：（1）本工程范围内住宅用户按每户1门电话设计，综合性用房按100门电话预留，本工程范围内总计电话系统容量400门。
第五章电气设计一．设计依据1.建筑概况本工程位于四川自贡。
项目A,B地块总占地约2.4万平方米，总建筑面积约8.59万㎡，是一个住宅项目。
本工程地上共9栋建筑，1、2、8、9号楼为24层的一类高层商住楼（一二层为商业）；3~7号楼为6层住宅楼（一二层为商业网点）。
A地块地下两层，B地块地下一层，由汽车库、设备用房等组成；汽车库为Ⅰ类汽车库。
2.相关专业提供的设计资料；3.建设单位提供的《工程设计技术要求》和与建设单位的协商；4.国家现行的有关规范、规程及相关行业标准：《供配电系统设计规范》 GB50052-2009；《10KV及以下变电所设计规范》 GB50053-94；《低压配电设计规范》 GB50054-95；《建筑物防雷设计规范》 GB50057-2010；《建筑照明设计标准》 GB50034-2004；《建筑防火设计规范》GB50016-2006;《高层民用建筑防火设计规范》GB50045-95(2005版);《民用建筑电气设计规范》JGJ 16-2008;《住宅建筑电气设计规范》JGJ 242-2011;《汽车库、修车库、停车场设计防火规范》GB50067-97;《汽车库建筑设计规范》JGJ100-98。
《综合布线系统工程设计规范》GB/T 50311-2007；《智能建筑设计标准》；GB/T50314-2006；《民用闭路监视电视系统工程技术规范》GB50198-94；《有线电视系统工程技术规范》GB50200-94；《建筑物电子信息系统防雷技术规范》GB50343-2004；《楼寓对讲电控防盗通用技术条件》GA/T72-1994；《火灾自动报警系统设计规范》GB50116-98；其它有关现行国家标准、行业标准及地方标准。
二．设计范围1.本设计包括建设红线内的以下内容:10/0.4kV变、配电系统；电力系统；照明系统；防雷保护、安全措施及接地系统。
电话系统；有线电视系统；闭路电视监控系统；汽车库管理系统；楼宇对讲系统；综合布线系统(计算机) （不涉及网络设备）；火灾自动报警及消防联动控制系统2.电源设计分界及供电概况由就近110kV变配电站(或10kV开闭所)引入本工程的10KV专用电缆线路及分界小室属城市供电部门负责范围，不在本设计内；本设计只提供此线路进入本工程建设红线内的路径；电源分界点为本工程高压配电室电源进线柜开关。
XX小区社区服务中心项目电气施工组织设计（消防安装工程）编制单位：编制人：审核人：审批人：编制时间：目录一、建筑工程概况 (2)二．消防安装工程施工主要项目 (3)三.施工部署 (4)四.电气安装工程消防系统概况 (7)五、消防工程管、线施工方法及质量要求 (8)六．质量保证手册、程序文件及质量要求 (18)七、质量控制措施及质量标准 (18)八.主要设备名细表。
(21)九．环境和职业安全卫生程序文件和安全施工要求 (23)十．几项保证措施 (24)十一、施工作业进度计划表：（见附表） (34)一、建筑工程概况（一）工程简介及单位概况：本工程为洼里小区社区服务中心项目，地下二层，地上四层，局部五层，内设公寓、汽车库、保龄球馆、游泳池等娱乐场所，框架结构，楼板均采用现浇，有吊顶。
（二）电气消防系统安装工程施工主要依据1.电气施工图纸：2. 主要图集、标准、规范、规程、二．消防安装工程施工主要项目火灾自动报警控制系统的安装。
三.施工部署1．施工组织电气专业工长在项目经理领导下，以生产为龙头，技术为保障，质量为目标，采用统一计划现场管理，统一组织指挥，统一物资供应，统一资金收付等一整套的管理工作程序，以确保工程达到业主要求的标准。
项目部电气专业施工组织机构：2 施工前的准备工作（1）资料准备①施工人员在设计交底后把施工方案编写出来，熟悉施工图纸，掌握设计意图，组织施工，并参加工地组织的图纸会审，了解与本专业有关的土建项目做法及存在的问题，将问题归类整理，在洽商时一次性解决。
②编制分项工程技术交底和安全交底。
（2）物资准备①编制用料计划。
②编制设备定货计划，提出技术，质量方面要求。
③施工机具：（3）人员准备：①确定专业工长及质量检查员。
②施工队伍:③劳动力配置：四.电气安装工程消防系统概况（一）．火灾自动报警及消防联动控制系统：1．本工程在公寓、办公楼、休息室、会议室、机房过道、门厅等场所，均设置了火灾探测器，汽车库设感温探测器，厨房设燃气探测器，火灾事故广播，火警电话和手动报警按钮及消火栓系统。
某小区电气设计说明设计说明目录：1.1设计依据1.2设计范围1.3供电设计……1.3.1供配电……1.3.2负荷分级及供电要求……1.3.3主结线及运行方式……1.3.4负荷计算……1.3.5高低压设备选择……1.3.6计量……1.3.7无功补偿……1.3.8保护1.4动力照明配电及弱电部分……1.4.1照度标准……1.4.2火灾应急照明和疏散指示标志……1.4.3光源及灯具选择……1.4.4住宅室内配电……1.4.5小区强电部分：……1.4.6小区弱电部分：1.5导线、电缆的选择及敷设方式……1.5.1电线、电缆的选用……1.5.2电线、电缆的敷设……1.5.3电缆敷设的防火措施……1.5.4高压开关房至变配电所的高压电缆在地下室内用电缆桥架敷设。
1.6防雷及过电压保护……1.6.1防直击雷……1.6.2防雷电波侵入1.7接地及等电位联接1.8火灾自动报警及联动控制……1.8.1火灾探测器及手动报警按钮的设置……1.8.2消防专用电话及电话插孔的设置……1.8.3火灾警铃的设置……1.8.4火灾应急广播的设置……1.8.5消防联动控制设备的功能……1.8.6系统供电……1.8.7 气体灭火系统……1.8.8布线要求1.1设计依据1.1.1《民用建筑电气设计规范》JGJ/T16-92；1.1.2《高层民用建筑设计防火规范》GB50045-95（2001年版）；1.1.3《低压配电设计规范》GB50054-95；1.1.4《建筑物防雷设计规范》GB50057-94（2000年版）；1.1.5《火灾自动报警系统设计规范》GB50116-98；1.1.6《汽车库,修车库,停车场设计防火规范》GB50067-97；1.1.7《10kV及以下变配电所设计规范》GB50053-941.1.8《电力工程电缆设计规范》GB50217-941.1.9《供配电系统设计规范》GB50052-951.1.10《10kV及以下变配电所设计规范》GB50053-941.1.11《建筑物电子信息系统防雷技术规范》GB50343-20041.1.12土建、给排水、通风专业提供的技术条件及甲方要求。
一、设计依据1、**小区用地红线图、总平面图、电施图。
2、**小区的高压供电方案答复单。
3、《《民用建筑电气设计规范》JGJ16—2008；4、《低压配电设计规范》GB50054-20115、《电力工程电缆设计规范》(GB52017-2016)；6、《交流电气装置的接地设计规范》GB／T 50065-2011二、设计内容（一）、10kV线路：(1)、10kV进线电源电缆线路10kV电源自10kV**线3#杆接入，采用ZR-YJV22-8.7/15kV-3×400敷设至中心配电室进线间隔901。
(2)、新建10kV高压开关柜的出线电缆本工程新建10kV及以下高低压配电室1座。
1-10#变压器（1000kVA)、11#变压器（800kVA)、12#变压器（800kVA)；各变压器进线详见10kV高压配电室高压系统图；电缆路径详见平面图。
（二）、10kV及以下变配电所：(1)、10kV及以下高低压配电室1座。
含10kV高压屏17面，柴油发电机组配电房1套（常用1100kW，过载1210kW），低压屏73面，直流屏1面；(2)、1000kVA变压器10台，800kVA变压器2台。
（3）、所有计费表计均安装国网供电公司认可的宽带4G及以上全载波智能电子表计。
（三）、低压配电线路：（1）居民生活用电：各配变至各住宅户入户配电箱进线端止的电气设计。
（2）安保用电：11、12#变配变至低压出线端子止。
（4）小区应急备用电源：柴油发电机组至双电源切换柜止的相关电气设计由建筑设计院设计并由业主方送消防部门备案。
（四）、当需要变更本工程的设计内容时，应及时与设计单位联系，取得签字盖章的变更设计书、并报送当地供电部门认可后方可变更。
三、工程概述1、工程概述**位于**市**县，共计居民1460户，共计商业105户，建筑物共11栋。
2、负荷平衡与分配本工程共配置10台1000kVA变压器,2台800kVA变压器，一台站变（高压设备操作电源)30kVA。
电气设计说明1. 设计依据1.1 我公司与****房地产开发有限公司的设计委托。
1.2 国网**省电力公司**供电公司客户中心客户供电方案通知书。
1.3 相关规程规范：1）《民用建筑电气设计规范》 JGJ 16-20082）《20kV及以下变电所设计规范》 GB 50053-20133）《供配电系统设计规范》 GB 50052-20094）《低压配电设计规范》 GB 50054-20115）《通用用电设备配电设计规范》 GB 50055-20116）《电力工程电缆设计规范》 GB 50217-20077）《民用建筑电线电缆防火设计规范》 DBJ 50-164-20138）《国家电网公司业扩供电方案编制导则（试行）》9) 《10KV及以下客户供用电工程典型设计方案》10）《国网10KV配电典型设计》11）《高压配电装置设计技术规范》（DL/T5352-2006）12）《城市电力电缆线路设计技术规程》（DL/T5221-2005）2、项目概况：****房地产开发有限公司建设的“****商住小区”商住小区位于**市**区**街道办事处和社区居委会**西路与**街交汇处。
目前该项目已基本竣工，具备正式用电安装条件，“****商住小区”商住小区工程由四栋一类高层公共建筑及其配套地下车库组成。
1#、2#、3#、4#楼均为一至四层为商业，五层至三十二层为居民用户，商业用电总户数为125户（其中：一般商业用电总户数为120户、大户型商业用电总户数为5户），居住用电总户数896户。
1TM变压器装见容量800KVA，供1#楼居民用电；2TM变压器装见容量800KVA，供2#楼居民用电和车库路灯等公共照明用电及物管用电；3TM变压器装见容量800KVA，供3#楼居民用电。
4TM变压器装见容量630KVA，供4#楼居民用电；5TM变压器装见容量1000KVA，供小区全部商业用电；6TM变压器装见容量400KVA，供重要负荷备供用电；7TM变压器装见容量400KVA，供重要负荷主供用电。
图书馆收藏中图分类号：密级：UDC：编号：1331毕业设计（某社区服务中心电气设计）专业名称：建筑电气班级：建电11-1学制：学号：学历层次：指导教师：评阅人：论文（设计）提交日期：2014 年 5 月29 日论文（设计）答辩日期：2014年 6 月 3 日毕业设计成绩评定书专业、班建电姓名日期1、设计题目某社区服务中心电气设计2、设计指导教师（签名）3、设计评阅人（签名）评阅日期4、评定意见及成绩建筑供配电与照明施工图设计与部分工程预算任务书一、设计题目徐州市某社区服务中心建筑电气与照明施工图设计二、设计目的运用所学的专业知识、专业CAD的应用技能；通过生产实习、顶岗实习的锻炼；参考其他较为完善的电气施工图；结合电气与照明系统设计的有关规范和业主具体要求；掌握电气工程设计的基本方法，培养解决实际问题的能力。
三、设计时间第一阶段：利用顶岗实习的时间复习专业知识、收集现场的资料、熟练使用CAD。
第二阶段：2013年12月17日（第十六周）至2014年5月30日（第十六周），四、指导老师：五、设计原始资料（二）土建资料（详见建筑施工图仅供参考）：建筑专业图纸一套1．外墙为厚240mm砖墙，属教材附录3.10中序号80，属Ⅲ类。
2．保温材料为水泥膨胀珍珠岩，厚50mm，属Ⅴ类。
3．内墙为240mm砖墙，内外表面分别抹20mm厚白灰。
4．门、窗：外门为铝合金玻璃门，高均为3.4m。
内门为单层木门，高均为2.2m。
窗为单层塑钢窗（5mm厚的普通玻璃），窗宽为2.0m，高为2.3m。
南面是玻璃幕墙，底标高0.4m，顶标高3.4m。
（二）气象资料：自查。
（三）设计界限。
1．电缆穿管引出建筑物散水坡外1米。
2．室内线至开关柜进线端。
六、设计任务：完成该项电气工程设计。
1．说明书（包括计算书），按学校统一格式要求编辑整理。
2．图纸（施工蓝图）：各层强电与弱电平面图、系统图、防雷平面图。
3、编写施工与设计说明。
4、合理确定负荷等级、负荷分配与供电系统，选择一级低压总配电柜，配电点二级配电柜及柜内设备。
选择低压配出电缆，有计量和短路、过载保护。
注意供电系统的灵活性经济性。
5、画出配电系统图（有草图电子稿打印）。
6、画出配电平面图（有草图电子稿打印）。
7、整理写出计算设计方案说明书（手写）。
七、计划与要求1、第一周复习教材内容、指定电气设计与验收规范，仔细分析建筑图。
2、第一周天完成负荷统计与分析，画出灯具、开关、插座、电线、电缆走向草图。
3、第二周天完成户内配电箱、单元配电箱、地下室配电箱的系统图设计。
（资料送审！）4、第二周天完成弱电信息点、系统图草图设计。
（过程、资料送审！）5、第三周画出防雷平面布置图、检查图纸准备出图，写出设计、计算说明书。
6、第四周整理资料袋，自查、互查、指导教师审查签字出图，准备答辩。
八、几点要求1．要早着手工作、大胆进行，不要怕过程中的错误。
千万不要拖！2．设计必须在规定时间内独立完成，严格遵守设计纪律。
每次集中辅导务必参加，同一小组的同学应积极探讨讨论、学习指定参考书目。
保持信息通畅。
3．严格按照设计进度进行设计，不得无故拖延。
说明书和计算书一律按统一格式用钢笔书写或用计算机打印。
4．凡不按规定时间完成，抄袭他人设计，不按设计要求或未完成全部内容，设计成绩定为不及格。
5．工整认真、条理分明、保质保量。
建筑电气教研室2013年12月建筑供配电与照明施工图初步设计指导书一、设计方法和步骤（一）设计准备阶段1、收集和熟悉有关规范、标准并认真阅读。
2、熟悉本工程建筑概况（建筑的资料、位置、朝向、围护结构材料、层次、室内人数、照明，并确定室内设计参数）。
3、收集同类建筑设计资料，参观同类建筑物。
4、尤其要熟练使用CAD制图技术、天正电气等专业绘图软件。
5、要仔细阅读建筑图与设计要求，并画出电子版建筑图。
（二）用电负荷统计与分析1、确定低压常用电器的种类与功率。
2、紧密结合该建筑确定各类用电器的数量。
3、分析该单体建筑不同时间单位内的用电峰谷值。
（三）基本参数的计算电压需要系数计算功率计算电流总视在功率（四）根据计算参数进行方案比较确定电压等级是否需10KV高压进线；确定电源的进线形式；单相进线与三相进线比较。
（五）供电系统图的绘制1、照度计算与灯具安装点的确定。
2．开关与插座位置的确定。
3．室内分支线的选择。
4．导线走向的确定一般不设接地线，插座应有接地线，照明灯具一条支路不超过20个，插座不超过12个，专用空调插座不超过2个。
5．导线管的确定管材与管径的选取，导线截面（总体）不超过管截面的40 % ，一根管内不超过8根，注意管的规格系列。
6．配电箱内电器参数的确定。
“先布点；后连线；再按系统查一遍”“末级导线不用算、查验电流算干线”“方便使用靠经验”（六）市话、有线电视、互联网等弱电网络的设计（七）防雷设计在屋面女儿墙设避雷网、通过主框架柱钢筋作为引下线、是否应另设接地极。
（八）绘制施工图（九）编制设备材料表（十）编制设计及施工说明打印标准层建筑图、在建筑图纸上先用铅笔手工绘制草图。
自查、小组讨论、送审。
二、设计成果的要求1．说明书：对每项具体任务要逐项加以说明，内容要密切结合自己的设计、层次清楚，选择方案理由充分，观点明确，叙述简要，书写工整，不得徒手绘制草图。
2．计算书：要求公式运算正确，引用数据要有根据，计算步骤层次清楚，计算结果填入表内。
3．图纸：本设计图纸要求达到施工图纸设计深度，图面应布置匀称。
图纸要求部分用手工绘制。
要有统一图例和设计施工说明。
三、主要参考资料1．相关教材、课堂讲过的图纸、在现场收集的图纸2．《民用建筑电气设计规范》JGJ 16-20083、《民用建筑电气设计数据手册》戴瑜兴黄铁兵中国建工版4、《建筑电气》魏金城重庆大学版5、《现代住宅建筑电气设计》朱林根中国建工版6、《供配电系统设计规范》GB50052-20097、《低压配电设计规范》GB50054-20118、《建筑照明设计标准》GB50034-20049、《住宅建筑电气设计规范JGJ 242-2011》10、《建筑电气工程施工质量验收规范》GB50303-200211、《建筑物防雷设计规范》GB50057-201012．《建筑设计防火规范》GB50016；13．《高层民用建筑设计防火规范》GB50045；14．《火灾自动报警系统设计规范》GB50116；15．《智能建筑设计标准》GB/T50314；16.《安全防范工程设计规范》GB50348；17．《火灾自动报警系统施工及验收规范》GB50166-200718、《智能建筑工程质量验收规范》编号：GB 50339-200319、《江苏省住宅设计标准》DGJ32/J 26-200620、《建筑电气设计基础》建筑设备学院建筑电气教研室2013年 12月目录第一章工程概述 (7)第二章供配电系统设计 (9)第一节供配电系统设计任务、内容及要求 (9)第二节负荷计算 (9)第三节低压配电系统设计 (13)第四节设备选择 (18)第三章照明系统设计 (20)第一节照度计算 (25)第二节照明配电系统 (31)第三节灯具选择 (35)第四节房间插座布置 (36)第四章弱电系统设计 (38)第五章防雷系统设计 (39)参考文献 (41)致谢 (42)第一章工程概述本次设计的对象——“某社区服务中心”，它是集办公、学习、娱乐、购物为一体的建筑物，建筑面积约为4627.72平方米，地上5层。
其中一层有商场、咖啡厅、礼品店、服务台等；二层是办公室、棋牌室、网络中心、培训室等设施；三层有会议室、书画创作室、多功能厅、桌球室等等；四层有阅览室，五层有种植花园。
本次设计的主要任务是有关服务中心的供配电系统、电气照明系统、弱电系统及防雷接地系统的设计。
本工程照明系统包含商户照明，办公室照明，大厅照明，走道照明，楼梯照明和应急照明。
一层大厅照明在本次设计只预留照明电源，具体由二次装修设计完成。
一般照明的光源主要为荧光灯；商户和办公等用房及公共场所的照度均按现行国家标准进行设计。
本工程在通道，走廊,楼梯间及其前室安置消防应急照明,各疏散过道及出入口均设置应急疏散指示照明。
应急照明采用消防应急电源系统,其光源为荧光灯。
它们在正常及事故时均点燃。
应急疏散、楼层指示灯均自带蓄电池，应急供电时间不少于30min。
在防雷接地设计中，本工程按三类防雷建筑设计,在各标高女儿墙四周敷设避雷带做防雷接闪器。
利用柱内两根主筋做防雷引下线, 引下线间距不大于25M 引下线在距地1．8M处设测试点。
本工程防雷接地和电源工作接地共用接地装置,其接地电阻不大于1欧姆。
接地装置利用建筑物基础内的钢筋网, 如因地质情况不理想,接地电阻难以满足要求时,可在建筑四周补打接地极,与引至室外的接地线直径10热镀锌圆钢焊接。
第一节供配电系统设计任务、内容及要求一、变配电所是民用建筑的供电中枢，设计的主要内容包括：1、根据变配电所供电的负荷性质及其对供电可靠性的要求，进行负荷分级，从而确定所需的独立供电电源个数与供电电压等级，并确定是否设置应急备用发电机组。
本工程系统供配电设计按三级负荷要求设计。
由于供电要求不高，所以不准备设置应急备用发电机组。
