任务书
一、设计内容
要求设计一35KV变电所的电气部分
二、原始资料
1、某企业为保证供电需求，要求设计一座35KV降压变电所，以10KV电缆给各车间供电，一次设计并建成。
2、距本变电所7Km处有一系统变电所，由该变电所用35KV双回路架空线路向待定设计的变电所供电，在最大运行方式下，待设计的变电所高压母线上的短路功率为1080MVA 。
3、待设计的变电所10KV无电源。
4、本变电所10KV母线到各个车间（共有8个车间）均用电缆供电，其中一车间和二车间为一类负荷，其余为三类负荷，Tmax=400h ，各馈线负荷如表1—1
（表1—1）
5、所用电的主要负荷见表1—2
（表1—2）
6、环境条件
（1）当地最热月平均最高温度29.9°c，极端最低温度-5.9°c，最热月地面0.8m处土壤平均26.7°c ，电缆出线净距100mm。
（2）当地海拔高度507.4m。雷暴日数36.9日/年：无空气污染，变电所地处在
P≤500m·Ω的黄土上。
三、设计任务
1 、设计本变电所的主电路，论证设计方案是最佳方案，选择主变压器的容量和台数；
2 、设计本变电所的自用电路，选择自用变压器的容量和台数；
3 、计算短路电流；
4、选择导体及电气设备。
四、设计成果
1 、设计说明书和计算书各一份
2 、主电路图一份
五、主要参考资料
1、水利电力部西北电力设计院编。电力工程电气设计手册（第一册）。北京：中国水利电力出版社。1989.12
2、周问俊主编。电气设备实用手册。北京:中国水利水电出版社，1999
3、陈化钢主编。企业供配电。北京：中国水利水电出版社，2003.9
4、电力专业相关教材和其它相关电气手册和规定
1电气主接线设计方案
1.1电气主接线概述
为满足生产需要，变电站中安装有各种电气设备，并依照相应的技术要求连接起来。把变电站、断路器等按预期生产流程连成的电路，称为电气主接线。电气主接线是由高压电器通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。用规定的设备文字和图形符号并按工作顺
序排列，详细地表示电气设备或成套装备的全部基本组成和连接关系的单线接线图，称为主接线电路图。
主接线代表了变电站电气部分主体结构，是电力系统接线的主要组成部分，是变电站电气设计的首要部分。它表明了变压器，线路和断路器等电气设备的数量和连接方式及可能的运行方式，从而完成变电、输配电的任务。它的设计，直接关系着全所电气设备的选择、配电装置的布置、继电保护和自动装置的确定，关系着电力系统的安全、稳定、灵活和经济运行。由于电能生产的特点是发电、变电、输电和用户是在同一时刻完成的，所以主接线的设计是一个综合性的问题。必须全面分析有关影响因素，力争使其技术先进、经济合理、安全可靠。
1.2 主接线的设计原则
电气主接线的基本原则是以设计任务书为依据，以国家经济建设的方针、政策、技术规定、标准为准绳，结合工程实际情况，在保证供电可靠、调度灵活、满足各项技术要求的前提下，兼顾运行、维护方便，尽可能地节省投资，就近取材，力争设备元件和设计的先进性与可靠性，坚持可靠、先进、适用、经济、美观的原则。
1、负荷大小的重要性
2、系统备用容量大小
（1）运行备用容量不宜少于8-10%，以适应负荷突变，机组检修和事故停运等情况的调频需要。
（2）装有两台及以上的变压器的变电所，当其中一台事故断开时，其余主变压器的容量应保证该变电所60%—70%的全部负荷，在计及过负荷能力后的允许时间内，应保证车间的一、二级负荷供电。
1.3 主接线设计的基本要求
电气主接线设计应满足可靠性、灵活性、经济性三项基本要求，其具体要求如下：
1、可靠性
其具体要求如下：
（1）断路器检修时不应影响供电。系统有重要负荷，应能保证安全、可靠的供电。
（2）断路器或母线故障以及母线检修时，尽量减少停运出线回数及停电时间，并且要保证全部一级负荷和部分二级负荷的供电。
（3）尽量避免发电厂、变电所全部停运的可能性。防止系统因为某设备出现故障而导致系统解裂。
（4）大机组超高压电气主接线应满足可靠性的特殊要求。
2、灵活性
主接线应满足在调度、检修及扩建时的灵活要求。从系统的长远规划来设计，应满足灵活性要求。
（1）调度时应该可以灵活地投入和切除发电机、变压器和线路，调配电源和负荷，满足系统在事故运行方式，检修运行方式以及特殊运行方式以及特殊运行方式下的系统调度要求。
（2）检修时可以方便地停运断路器、母线及其继电保护设备，进行安全检修而不致影响电力网的运行和对车间的供电。
（3）扩建时可以容易地从初期接线过渡到最终接线。在不影响连续供电或停运时间最短的情况下，投入新装机组，变压器或线路而不互相干扰，并且对一次和二次部分的改建工作最少。
3、经济性
主接线满足可靠性，灵活性要求的前提下做到经济合理。
（1）主接线应力求简单，节省断路器、隔离开关、电流和电压互感器等一次设备。
（2）要能使继电保护和二次回路不过于复杂，以节省二次设备和控制电缆。
（3）要能限制短路电流，以便于选择价廉的电气设备或轻型电器。
（4）如能满足系统的安全运行及继电保护要求，35kV及其以下终端或分支变电所可采用简易电器。
（5）占地面积少：主接线设计要为配电装置布置创造条件，尽量使占地面积减少。
（6）电能损失少：经济合理地选择主变压器的种类（双绕组、三绕组或自耦变压器）、容量、数量，要避免因两次变压而增加的电能损失。
1.4 主接线的设计和论证
依据变电站的性质可选择单母线接线、单母线分段接线、双母线接线、外桥型接线、内桥型接线、五种主接线方案，下面逐一论证其接线的利弊。
1.4.1 单母线接线
单母线接线的特点是每一回线路均经过一台断路器和隔离开关接于一组母线上。
优点：
（1）、接线简单清晰、设备少、操作方便。
（2）、投资少，便于扩建和采用成套配电装置
缺点：
(1)、可靠性和灵活性较差。任一元件（母线及母线隔离开关等）故障或检修均需使整个配电装置停电。
(2)、单母线可用隔离开关分段，但当一段母线故障时，全部回路仍需停电，在用隔离开关将故障的母线分开后才能恢复非故障段的供电。
适用范围：
单母线接线不能满足对不允许停电的重要用户的供电要求，一般用于6-220kV系统中，出线回路较少，对供电可靠性要求不高的中、小型发电厂与变电站中。
图1 单母线接线
1.4.2 单母线分段接线
（1）用隔离开关分段的单母线接线
这种界限实际上仍属不分段的单母线接线，只是将单母线截成两个分段，其间用分段隔离开关连接起来。
这样做的好处是两段母线可以轮流检修，缩小了检修母线时的停电范围，即检修任一段母线时，只需断开与该段母线连接的引出线和电源回路拉开分段隔离开关，另一段母线仍可继续运行。但是，若两个电源取并列运行方式，则当某段母线故障时，所有电源开关都将自动跳闸，全部装置仍需短时停电，需待用分段隔离开关将故障的母线段分开后才能恢复非故障母线段的供电。可见，采用隔离开关分段的单母线接线较之不分段的单母线，可以缩小母线检修或故障时的停电范围。
（2）用断路器分段的单母线接线
用隔离开关奋斗的单母线接线，虽然可以缩小母线检修或故障时的停电范围，但当母线故障时，仍会短时全停电，需待分段隔离开关拉开后，才能恢复非故障母线段的运行，这对于重要用户而言是不允许的。如采用断路器分段的单母线接线，并将重要用户采用分别接于不同母线段的双回路供电，足可以克服上诉缺点。
对用断路器分段的单母线的评价为:
优点：
①具有单母线接线简单、清晰、方便、经济、安全等优点。
②较之不分段的单母线供电可靠性高，母线或母线隔离开关检修或故障时的停电范围缩小了一半。与用隔离开关分段的单母线接线相比，母线或母线隔离开关短路时，非故障母线段可以实现完全不停电，而后者则需短时停电。
③运行比较灵活。分段断路器可以接通运行，也可断开运行。
④可采用双回线路对重要用户供电。方法是将双回路分别接引在不同分段母线上。
缺点：
①任一分段母线或母线隔离开关检修或故障时，连接在该分段母线上的所有进出回路都要停止工作，这对于容量大、出线回路数较多的配电装置仍是严重的缺点。
②检修任一电源或出线断路器时，该回路必须停电。这对于电压等级高的配电装置也是严要缺点。因为电压等级高的断路器检修时间较长，对用户影响甚大。
单母线分段接线与单母线接线相比提高了供电可靠性和灵活性。但是，当电源容量较大、出线数目较多时，其缺点更加明显。因此，单母线分段接线用于：
①电压为6～10KV时，出线回路数为6回及以上，每段母线容量不超过25MW；否则，回路数过多时，影响供电可靠性。
②电压为35～63KV时，出线回路数为4～8回为宜。
③电压为110～220KV时，出线回路数为3～4回为宜。
（3）单母线分段带旁路母线的接线
为克服出线断路器检修时该回路必须停电的缺点，可采用增设旁路母线的方法。
当母线回路数不多时，旁路断路器利用率不高，可与分段断路器合用，并有以下两种接线形式。
①分段断路器兼作旁路断路器接线。
②旁路断路器兼作分段断路器接线。
优点：
单母分段带旁路接线与单母分段相比，带来的唯一好处就是出线断路器故障或检修时可以用旁路断路器代路送电，使线路不停电。
单母线分段带旁路接线，主要用于电压为6～10KV出线较多而且对重要负荷供电的装置中；35KV及以上有重要联络线路或较多重要用户时也采用。
单母线分段接线，虽然缩小了母线或母线隔离开关检修或故障时的停电范围，在一定程度上提高了供电可靠性，但在母线或母线隔离开关检修期间，连接在该段母线上的所有回路都将长时间停电，这一缺点，对于重要的变电站和用户是不允许的。
图2 单母线分段接线
1.4.3 双母线接线
优缺点分析：
①可靠性高。
可轮流检修母线而不影响正常供电。当采用一组母线工作、一组母线备用方式运行时，需要检修工作母线，可将工作母线转换为备用状态后，便可进行母线停电检修工作；检修任一母线侧隔离开关时，只影响该回路供电；工作母线发生故障后，所有回路短时停电并能迅速恢复供电；可利用母联断路器代替引出线断路器工作，使引出线断路器检修期间能继续向负荷供电。
②灵活性好。
为了克服上述单母线分段接线的缺点，发展了双母线接线。按每一回路所连接的断路器数目不同，双母线接线有单断路器双母线接线、双断路器双母线接线、一台半断路器接线（因两个回路共用三台断路器，又称二分之三接线）三种基本形式。后两种又称双重连接的接线，意即一个回路与两台断路器相连接，在超高压配电装置中被日益广泛地采用。
（1）单断路器双母线接线：
单断路器双母线接线器是双母线接线中最基本的接线形式。它具有两组结构相同的母线，每一回路都经一台断路器、两组隔离开关分别连接到两组母线上，两组母线之间通过母联断路器来实现联络。
双母线接线有两种运行方式，一种运行方式是一组母线工作，一组母线备用，母联断路器在正常运行时是断开的；另一种运行方式是两组母线同时工作，母联断路器在正常运行时是接通的，这时每一回路都固定连接于某一组母线上运行，故亦称固定连接运行方式。这两种运行方式在供电可靠性方面有所差异，当母线短路时，前者将短时全部停电；后者母线继电保护动作，只断开故障母线上电源回路的断路器和母联断路器，并不会使另一组母线中断工作。
单断路器双母线接线具有以下优缺点:
1）优点：
双母线接线有更高的可靠性，表现在以下几方面:
①检修任一段母线时，可不中断供电，即通过倒闸操作将进出线回路都切换至其中一组母线上工作，便可检修另一组母线。
②检修任一母线隔离开关时，只需停运该回路。
③母线发生故障后，能迅速恢复供电。
④线路断路器"拒动"时或不允许操作时，可经一定的操作顺序使母联断路器串入该
线路代替线路断路器工作，而后用母联断路器切除核线路。
⑤检修任一回路断路时，可用装接“跨条”的方法，避免该线路长期停电。
⑥便于试验。在个别回路需要单独进行试验时，可将谅回路单独接至一组母线上隔离起来进行。
⑦调度灵活。各个电源和出线可以任意分配到某一组母线上，因而可以灵活地适应系统中各种运行方式的调度和潮流变化。
⑧扩建方便，且在扩建施工时不需停电。
由于双母线具有上述优点，被广泛用于10一220kV出线回路较多且有重要负荷的配电装置中。
2）缺点：
①接线较复杂，且在倒母线过程中把隔离开关当作操作电器使用，容易发生误操作事故。
②工作母线短路时，在切换母线的过程中仍要短时停电。
③检修线路断路器时要中断对用户的供电，这对重要用户来说是不允许的。
④于单母线接线相比，双母线接线的母线长，隔离开关数目倍增，这将使配电装置结构复杂，占地面积增大，投资明显增加。
双母线接线比单母线分段接线的供电可靠性高、运行灵活，但投资也明显增大，因此，只有当进出线回路数较多、母线上电源较多、输送和穿越功率较大、母线故障后要求尽快恢复送电、母线和母线隔离开关检修时不允许影响对用户的供电、系统运行调度对接线的灵活性有一定要求等情况下，才采用双母线接线方式。
(2)双断路器双母线接线
双断路器双母线这种接线，每回路内接有两台断路器，采取双母线同时运行的方式。
双断路器双母线接线的优点是:
①任何一组母线或母线隔离开关发生故障或进行检修时都不会造成停电。
②任何一台断路器检修时都不需停电。
③任一电源或出线可方便地在母线上配置，运行灵活，能很好地适应调度要求，有利于系统潮流的合理分布和电力系统运行的稳定。
④隔离开关只用于检修时隔离电源，不作为操作电器，因而减少了误操作的可能性。
双断路器双母线接线的主要缺点是投入使用的断路器大多，设备投资大，配电装置占地面积和维护工作量都相应地增大了许多，故在220KV及以下配电装置中很少采用。但随着电力系统容量的增大，输电距离的增加，出于对系统运行稳定性的考虑，这种接线在330KV及以上超高压变电站中的应用将日益广泛。
(3)“一台半”断路器接线
“一台半”断路器这种接线的特点是在两组母线之间串联装设三台断路器，于两台断路器间引接一个回路，由于回路数与断路器台数之比为2：3，固称为一台半断路器
接线或二分之三接线。这种接线的正常运行方式是所有断路器都接通，双母线同时工作。
优点：
①检修任一台断路器时，都不会造成任何回路停电，也不需进行切换操。
②线路发生故障时，只是该回路被切除，装置的其他元件仍继续工作。
③当一组母线停电检修时，只需断开与其连接的断路器及隔离开关即可，任何回路都不需作切换操作。
④母线发生故障时，只跳开与此母线相连的断路器，任何回路都不会停电。
⑤操作方便、安全。隔离开关仅作隔离电源用，不易产生误操作。断路器检修时，倒闸操作的工作量少，不必像双母线带旁路接线那样要进行复杂的操作，而是够断开待检修的断路器及其两侧隔离开关就可以了，也不需要调整更改继电保护整定值。
⑥正常时两组母线和全部断路器都投入工作，每串断路器互相连接形成多环状接线供电，所以，运行调度非常灵活。
⑦与双母线带旁路母线接线和双断路器双母线接线相比，"一台半"断路器接线所需的开关电器数量少，配电装置结构简单，占地面积小，投资也相应减少。
缺点就是二次线和继电保护比较复杂，投资较大。
另外，为提高运行可靠性，防止同名回路同时停电，一般采用交替布置的原则：重要的同名回路交替接入不同侧母线；同名回路接到不同串上；把电源与引出线接到同一串上，这样布置，可避免联络断路器检修时，因同名回路串的母线侧断路器故障，使同一侧母线的同名回路一起断开。同时，为使一台半断路器接线优点更突出，接线至少应有三个串才能形成多环接线，可靠性更高。
一台半断路器接线，目前在国内、外已较广泛实用于大型发电厂和变电站的330～500KV的配电装置中。当进出线回路数为6回及以上，并咋系统中占重要地位时，宜采用一个半断路器接线。
1.4.4 外桥型接线
外桥接线，桥回路置于线路断路器外侧，变压器经断路器和隔离开关接至桥接电，而线路支路只经隔离开关与桥接点相连。
外桥接线的特点为:
(1)变压器操作方便。如变压器发生故障时，仅故障变压器回路的断路器自动跳闸，其余三回路可继续工作，并保持相互的联系。
(2)线路投入与切除时，操作复杂。如线路检修或故障时，需断开两台断路器，并使该侧变压器停止运行，需经倒闸操作恢复变压器工作，造成变压器短时停电。
(3)桥回路故障或检修时两个单元之间失去联系，出线侧断路器故障或检修时，造成该侧变压器停电，在实际接线中可采用设内跨条来解决这个问题。
外桥接线适用于两回进线、两回出线且线路较短故障可能性小和变压器需要经常切换，而且线路有穿越功率通过的发电厂和变电站中。
图3 外桥接线
1.4.5 内桥型接线
内桥接线，桥回路置于线路断路器内侧（靠变压器侧），此时线路经断路器和隔离开关接至桥接点，构成独立单元；而变压器支路只经隔离开关与桥接电相连，是非独立单元。
内桥接线的特点：
（1）线路操作方便。如线路发生故障，仅故障线路的断路器跳闸，其余三回线路可继续工作，并保持相互的联系。
（2）正常运行时变压器操作复杂。
（3）桥回路故障或检修时两个单元之间失去联系；同时，出线断路器故障或检修时，造成该回路停电。为此，在实际接线中可采用设外跨条来提高运行灵活性。
内桥接线适用于两回进线两回出线且线路较长、故障可能性较大和变压器不需要经常切换运行方式的发电厂和变电站中。
桥形接线具有接线简单清晰、设备少、造价低、易于发展成为单母线分段或双母线接线，为节省投资，在发电厂或变电站建设初期，可先采用桥形接线，并预留位置，随着发展逐步建成单母线分段或双母线接线。
1.4.6 主接线方案的比较选择
35kV侧出线2回，10kV侧出线6回，终期出线8回。通过分析比较，五种接线方式中采用35kV侧采用的无母线型内桥接线，接线简单清晰、设备少、操作方便、便于扩建和采用成套配电装置。10kV采用单母线分段连线，对重要用户可从不同段引出两个回路，当一段母线发生故障，分段断路器自动将故障切除，保证正常母线供电不间断，所以此方案同时兼顾了可靠性，灵活性，经济性的要求。
2 主变压器台数和容量的选择
2.1主变台数的确定
在变电站中，用来向电力系统或用户输送功率的变压器，称为主变压器。《35～110KV变电所设计规范》规定，主变压器的台数和容量，应根据地区供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定。
在有一、二级负荷的变电所中宜装设两台主变压器，当技术经济比较合理时，可装设两台以上主变压器。装有两台及以上主变压器的变电所，当断开一台时，其余主变压器的容量不应小于60％的全部负荷，并应保证用户的一、二级负荷。主变压器台数和容量直接影响主接线的形式和配电装置的结构。
正确选择变压器的台数，对实现系统安全经济和合理供电具有重要意义。目前一般的选择原则是：一般用户装设1—2台变压器；为了提高供电可靠性，对于Ⅰ、Ⅱ级用户，可设置两台变压器，防止一台主变故障或检修时影响整个变电所的供电，所以本所选用两台主变，互为备用，当一台变压器故障检修时由另一台主变压器承担全部负荷的75%，保证了正常供电。根据原始资料，本所主变压器配置两台。
2.2 主变容量的确定
1、主变压器容量一般按变电所建成后5-10年的规划负荷选择，并适当考虑到远期10-20年的负荷发展。
2、根据变电所所带负荷的性质和电网结构来确定主变器的容量。对于有重要负荷的变电所，应考虑当一台主变压器停运时，其余变压器容量在计及过负荷能力后的允许时间内，应保证用户的一级和二级负荷供电，保证供电可靠性。
3、同级电压的单台降压变压器容量的级别不宜太多，应从全网出发，推行系列化、标准化。
4、装有两台变压器的变电站，采用暗备用方式，当其中一台主变因事故断开，另一台主变的容量应满足全部负荷的70%，考虑变压器的事故过负荷能力为40%，则可保证80%负荷供电。
2.3 主变形式的选择
1、变压器绕组的连接方式
变压器绕组的连接方式必须和系统电压相一致，否则不能并列运行。该变电所有二个电压等级，所以选用双绕组变压器，连接方式必须和系统电压相位一致，否则不能并列运行。
电力系统采用的绕组连接方式只有星形三角形，高、中、低三侧绕组如何组合要根据具体工程来确定。
我国110KV及以上电压，变压器绕组都采用星形连接，35KV亦采用星形连接，其中性点多通过消弧线圈接地，35KV以下电压，变压器绕组都采用三角形连接。
由于35KV采用星形连接方式与220KV、110KV系统的线电压相位角为零度（相位12点），这样当电压为220\110\35KV，高、中压为自耦连接时，变压器的第三绕组加接线方式就不能三角形连接，否则就不能与现有35KV系统并网。因而就出现所谓三个或两个绕组全星形连接的变压器。
变压器采用绕组连接方式有D和Y，我国35KV采用Y连接，35KV以下电压的变压器有国标Y/d11、Y/Y0等变电所选用主变的连接组别为Y/d11连接方式。故本次设计的变电所选用主变的连接组别为YN/d11型。
2、冷却方式的选择
主变压器一般采用的冷却方式有自然风冷却，强迫油循环风冷却，强迫油循环水冷却。本次设计选择的是小容量变压器，故采用自然风冷却。
3、调压方式的选择
变压器的电压调整是用分接开关切换变压器的分接头，从而改变变压器变比来实现的。切换方式有两种：无激励调压，调整范围通常在±5%以内；另一种是有载调压，调整范围可达30%，设置有载调压的原则如下：
1、对于220KV及以上的降压变压器，反在电网电压可能有较大变化的情况下，采用有载调压方式，一般不宜采用。当电力系统运行确有需要时，在降压变电所亦可装设单独的调压变压器或串联变压器。
2、对于110KV及以上的变压器，宜考虑至少有一级电压的变压器采用有载调压方式。
3、接于出力变化大的发电厂的主变压器，或接于时而为送端，时而为受端母线上的发电厂联络变压器，一般采用有载调压方式。
普通型的变压器调压范围小，仅为±5%，而且当调压要求的变化趋势与实际相反（如逆调压）时，仅靠调整普通变压器的分接头方法就无法满足要求。另外，普通变压器的调整很不方便，而有载调压变压器可以解决这些问题。它的调压范围较大，一般在15%以上，而且要向系统传输功率，又可能从系统反送功率，要求母线电压恒定，保证供电质量情况下，有载调压变压器，可以实现，特别是在潮流方向不固定，而要求变压器可以副边电压保持一定范围时，有载调压可解决，因此选用有载调压变压器。故本次设计选用主变的调压方式为有载调压。
4、结论
根据任务书提供的资料，结合技术分析对比及经济可靠性分析对比，本所宜采用SZ9-6300/35型三相双绕组有载调压变压器，其容量以及技术参数如下：主变容量：
S= 6300KVA
N
型号：三相双绕组有载调压降压变压器
阻抗电压：7.0%
联接组别：Y/△-11
台数：两台
3 所用变的选择和所用电的设计
所用变的设计应以设计任务书为依据，结合工程具体的特点设计所用变的接线方式，因变电站在电力系统中所处的地位，设备复杂程度（电压等级和级次，主变压器形式、容量及补偿设备有无等）以及电网特性而定。而所用变压器和所用配电装置的布置，则常结合变电站重要电工构建物的布置来确定。一般有重要负荷的大型变电所，380／220V系统采用单母线分段接线，两台所用变压器各接一段母线，正常运行情况下可分列运行，分段开关设有自动投入装置。每台所用变压器应能担负本段负荷的正常供电，在另一台所用变压器故障或检修停电时，工作着的所用变压器还能担负另一段母线上的重要负荷，以保证变电所正常运行。
一、用电电源和引接原则如下
（1）当变电所有低压母线时；
（2）优先考虑由低压母线引接所用电源；
（3）所用外电源满足可靠性的要求；
（4) 即保持相对独立；
（5）当本所一次系统发生故障时；
（6）不受波及；
（7）由主变压器低绕组引接所用电源时；
（8）起引接线应十分可靠；
（9）避免发生短路使低压绕组承受极大的机械应力；
二、所用变接线一般原则
（1）一般采用一台工作变压器接一段母线；
（2）除去只要求一个所用电源的一般变电所外；
（3）其他变电所均要求安装两台以上所用工作变压器；
（4）低压10KV母线可采用分段母线分别向两台所用变压器提供电源；
（5）以获得较高的可靠性；
根据任务书提供的资料，结合技术分析对比及经济可靠性分析对比，故所用变设在10KV侧，所用变选择两台S9—100/10型所用变压器。
4 短路电流的计算
4.1 短路电流的概述
4.1.1 产生短路的原因和短路的定义
产生短路的主要原因是电器设备载流部分的绝缘损坏。绝缘损坏的原因多因设备过电压、直接遭受雷击、绝缘材料陈旧、绝缘缺陷未及时发现和消除。此外，如输电线路断线、线路倒杆也能造成短路事故。所谓短路时指相与相之间通过电弧或其它较小阻抗的一种非正常连接，在中性点直接接地系统中或三相四线制系统中，还指单相和多相接地。
4.1.2 短路的种类和短路电流计算的目的
三相系统中短路的基本类型有：三相短路、两相短路、单相接地短路、和两相接地短路。三相短路时对称短路，此时三相电流和电压同正常情况一样，即仍然是对称的。只是线路中电流增大、电压降低而已。除了三相短路之外，其它类型的短路皆系不对称短路，此时三相所处的情况不同，各相电流、电压数值不等，其间相角也不同。
运行经验表明：在中性点直接接地的系统中，最常见的短路是单相短路，约占短路故障的65~70%，两相短路约占10~15%，两相接地短路约占10~20%，三相短路约占5%。三相短路虽然很少发生，但其后果最为严重，应引起足够的重视。因此本次采用三相短路来计算短路电流，并检测电气设备的稳定性。
短路问题是电力技术的基本问题之一。短路电流及其电动力效应和分效应，短路时的电力的降低，是电气结线方案比较，电气设备和载流导线选择、接地计算以及继电保护选择和整定等的基础。
目的：1电气主接线比选；2选择导体和电器；3确定中性点接地方式；4计算软导体的短路摇摆；5确定分裂导线间隔棒的间距；6验算接地装置的接触电压和跨步电压；7选择继电保护装置和进行整定计算。
4.2 短路电流计算的方法和条件
4.2.1 短路电流计算的方法
电力系统供电的工业企业内部发生短路时，由于工业企业内所装置的元件，其容量比较小，而其阻抗较系统阻抗大得多，当这些元件遇到短路情况时，系统母线上的电压变动很小，可以认为电压维持不变，即系统容量为无穷大。所谓无限容量系统是指容量为无限大的电力系统，在该系统中，当发生短路时，母线电业维持不变，短路电流的周期分量不衰减。当然，容量所以们在这里进行短路电流计算方法，以无穷大容量电力系统供电作为前提计算的，其步骤如下：
1对各等值网络进行化简，求出计算电抗；
2求出短路电流的标么值；
3归算到各电压等级求出有名值。
4.2.2短路电流计算的条件
1短路电流实用计算中，采用以下假设条件和原则：
（1）正常工作时，三相系统对称运行；
（2）所有电源的电动势相位角相同；
（3）系统中的同步和异步电机均为理想电机，不考虑电机磁饱和、磁滞、涡流及导体集肤效应等影响，转子结构完全对称，定子三相绕组空间位置相差120度电气角度；
（4）电力系统中的各元件的磁路不饱和，即带铁芯的电气设备电抗值不随电流大小发生变化；
（5）电力系统中所有电源都在额定负荷下运行，其中50%负荷接在高压母线上，50%负荷接在系统侧；
（6）同步电机都具有自动调整励磁装置（包括强行励磁）；
（7）短路发生在短路电流为最大值的瞬间；
（8）不考虑短路点的电弧阻抗和变压器的励磁电流；
（9）除计算短路电流的衰减时间常数和低压网络的短路电流外，元件的都略去不计；
（10）元件的计算参数均取为额定值，不考虑参数的误差和调整范围；
（11）输电线路的电容略去不计；
（12）用概率统计法制定短路电流运算曲线。
2接线方式
计算短路电流时所用的接线方式，应是可能发生最大短路电流的正常接线方
式，而不能用仅在切换过程中可能并联运行的接线方式。
3计算容量
应按本工程设计的规划容量计算，并考虑电力系统的远景发展规划。
4短路点的种类
一般按三相短路计算，若发电机的两相短路时，中性点有接地系统的以及自耦变压器的回路中发生单相（或两相）接地短路较三相短路情况严重时，则应按严重情况的时候进行计算。
5短路点位置的选择
短路电流的计算，为选择电气设备提供依据，使所选的电气设备能在各种情况下正常运行，因此短路点的选择应考虑到电器可能通过的最大短路电流。为了保证选择的合理性和经济性，不考虑极其稀有的运行方式。取最严重的短路情况分别在10kV侧的母线和35kV侧的母线上发生短路情况（点K1和点K2发生短路）。则选择这两处做短路计算。
5 电气设备的选择
5.1 电气设备选择的一般条件
5.1.1 电气设备选择的一般原则
导体和电器的选择设计、必须执行国家的有关技术、经济的政策，并应做到技术先进、安全可靠、运行方便和适当的留有发展余地，以满足电力系统安全经济运行的需求。
①应满足正常运行，检修，短路和过电压情况下的需求，并考虑到远景发展需要。
②按当地环境条件校核。
③应力求技术先进和经济合理
④同类设备应尽量减少品种
⑤扩建工程应尽量使新老电器型号一致
⑥选用新产品，均应具有可靠的试验数据，并经正式鉴定合格。
⑦与整个工程的建设标准应协调一致；
5.1.2 电气设备选择的技术条件
选择的高压电器，应能在长期工作条件下和发生过电压、过电流的情况下保持正常运行。
1长期工作条件
（1）电压
选用的电器允许最高工作电压Umax不得低于该回路的最高运行电压Ug，即Umax≥Ug
（2）电流
选用的电器额定电流Ie不得低于所在回路在各种可能运行方式下的持续工作电流Ig，即Ie≥Ig
由于变压器短时过载能力很大，双回路出线的工作电流变化幅度也较大，故其计算工作电流应根据实际需要确定。高压电器没有明确的过载能力，所以在选择其额定电流时，应满足各种可能运行方式下回路持续工作电流的要求。
（3）机械荷载
所选电器端子的允许荷载，应大于电器引线在正常运行和短路时的最大作用力。
2短路稳定条件
（1）校验的一般原则
①电器在选定后应按最大可能通过的短路电流进行动、热稳定校验。校验的短路电流一般取三相短路时的短路电流，若发电机出口的两相短路，或中性点直接接地系统及自耦变压器等回路中的单相、两相接地短路较三相严重时，应按严重情况校验。
②用熔断器保护的电器可不验算热稳定。当熔断器保护的电压互感器回路，可不验算动、热稳定。
（2）短路的热稳定条件
k t Q t I >2 (7-1) 式中 k Q —在计算时间t s 秒内，短路电流的热效应（kA 2*S ）；
I t —t 秒内设备允许通过的热稳定电流有效值（kA ）； t —设备允许通过的热稳定电流时间（s ）。
（3）短路的动稳定条件
df sh i i ≤ （7-2） I sh ≤df I （7-3） 式中sh i —短路冲击电流峰值（kA ）； I sh —短路全电流有效值（kA ）；
df i —电器允许的极限通过电流峰值（kA ）； df I —电器允许的极限通过电流有效值（kA ）。
3绝缘水平
在工作电压和过电压的作用下，电器的内、外绝缘应保证必要的可靠性。电器的绝缘水平，应按电网中出现的各种过电压和保护设备相应的保护水平来确定。当所选电器的绝缘水平低于国家规定的标准数值时，应通过绝缘配合计算，选用适当的过电压保护设备。
项目
电压
电
流 断流容量
短路电流
校验 动稳定
热稳定
断路器
隔离开关
电流互感器
电压互感器
表中为应进行校验的项目
5.1.3 环境条件
1、温度
按《交流高压电器在长期工作时的发热》（GB-763-74的规定，普通高压电器在环境最高温度为+40℃时，允许按额定电流长期工作。当电器安装点的环境温度高于+40℃（但不高于+60℃）时，每增高+1℃，建议额定电流减少1.8%；当低于+40℃，每降低+1℃建议额定电流增加0.5%，但总的增加值不超过额定电流的20%。
2、日照
屋外高压电器在日照影响下将产生附加温升。但高压电器的发热试验是在避免阳光直射的条件下进行的。如果制造部门未能提出产品在日照下额定载流量下降的数据，在设计中可暂按电器额定电流的80%选择设备。
3、海拔
电器的一般使用条件为海拔高度不超过1000m 。海拔超过1000m 的地区称为高原地区。对安装在海拔高度超过1000m 地区的电器外绝缘一般应予加强，可选用高原产品或选用外绝缘提高一级产品。
5.2 断路器隔离开关的选择
断路器全分闸时间包括断路器固有分闸时间和电弧燃烧时间。
该系统中各断路器的短路切除时间列表如下，这里架设各断路器的全开断时间为0.06s ，由于短路电流周期分量的衰减在该系统中不能忽略，为避免计算上的繁琐，较验热稳定时用等值时间法来计算短路点电流周期分量热效应QK 。 等值时间法计算短路电流周期分量热效应QK ：
jz K t I Q ×=∞2 F I I =∞
dt k dt I I t t t
zt
jz ??==∞0
2022
Izt 为短路电流周期分量的起始值
1、高压断路器及隔离开关的选择 开关电器的选择及校验原则
选择较验 ①电压 1N e U U ≥
②电流 max I KIe ≥
③按断开电流选择， INbr zt K I I =≥
④按短路关合电流来选择INcl ∞==I Izt I sh 55.255.2≥ ⑤按热稳定来选择 K t Q t I ≥2 注：(F zt I I I ==∞)
(1)主变35kv 侧高压断路器的选择
6300=N S kVA 351=N U KV
9.10335
3630031
1=?=
?=
N N N U S I (A)
流过断路器的最大持续工作电流：
095.1099.10305.1max =?=I (A)
○1计算数据表：
为了满足计算的各项条件，查《输配电设备手册》参考资料附表1-4 选择SW3-35型户外六氟化硫断路器。 ○2开断电流校验:
ekd I ＝25(kA)≥I 〞＝7.8 (kA) 开断电流校验合格。 ○3动稳定校验：
35kV金熊变电站综合自动化改造工程施工设计方案
说明 一、本施工方案一式六份,分别送潜江供电公司生技部、安监部、调度、输变电工区,另一份放在施工现场,一份本单位存档。 二、施工方案经过上级审批通过后,必须严格按计划执行,各类施工必须按计划时间开工及在计划工期内完成。 三、施工方案中的各类施工,如涉及到需要办理停电第一种工作票时必须按规定报票。 四、较大型的施工项目,如需有关部门人员到施工现场的,应事先告知。 五、在施工过程中如需申请中间验收的应及时通知相关部门人员组织中间验收,并妥善保管中间验收结论。 六、工程完工后申请竣工验收,经验收合格后,办理竣工报告及移交相关资料等。
编制/日期：审核/日期：会审/日期：
批准/日期： 1 概况：为了进一步保护证电网的安全运行，提高供电可靠性，根据上级的工作安排，我们对35kV金熊变电站进行综自改造。具体内容为： 1.1 新增屏位基础及屏底电缆沟施工，室外电缆沟改造。 1.2 后台安装调试。 1.3 更换35KV主变保护测控屏、公用柜屏、直流屏、交流屏。1.4 新增35KV线路保护测控屏、远动屏、不间断电源柜。 1.5 更换10KV所属馈线保护装置8套及CT 9组，更换10VPT。
1.6 更换室外端子箱为不锈钢端子箱，新增检修端子箱。 1.7 更换相应的二次电缆。 1.8 室外电缆沟改造。 1.9更换站变为S11-100/35型。 1.10执行反措：屏柜接地铜排环状连接接地、CT二次N级在端子箱接地、PT二次N级引至保护屏接地、等等。 为了安全、优质、按时地完成此项工程，特编制本方案。 2组织措施： 2.1 工作负责人：xxx。 负责该项工程施工的组织、协调，根据工程进度调整工作计划和组织验收施工质量，保证工程进度和工程质量。督促全体工作人员认真执行安全措施，确保安全生产。 2.2 现场负责人：别必举。 负责该项工程施工的组织、协调。工作负责人不在现场的时候，履行工作负责人职责。 2.3 现场安全负责人：王卫华。 职责：督促全体施工人员认真贯彻执行国家颁布的安全法规，及企业制定的安全规章制度；深入现场每道工序，掌握安全重点部位的情况，检查各种防护措施，纠正违章指挥，违章作业，并建立违章作业登记；参加项目经理组织的定期安全检查，查出的问题要督促在限期内整改完成；发现危险及危害职工生命安全的重大安全隐患，有权力制止作业，并组织施工人员撤离危险区域；负责检查现场所做的安全措施是否符合实际，并做好危险点的分析与控制。 2.4 一次工作负责人：田刚。
35kV 变电站设计原始数据 本次设计的变电站为一座35kV 降压变电站，以10kV给各农网供电，距离本变电站15km和10km处各有一个系统变电所，由这两个变电所用35kV双回架空线路向待设计的变电站供电，在最大运行方式下，待设计的变电站高压母线上的短路功率为 1500MVA。 本变电站有 8 回 10kV架空出线，每回架空线路的最大输送功率为 1800kVA；其中 #1 出线和 #2 出线为Ⅰ类负荷，其余为Ⅱ类负荷及Ⅲ类负荷， Tmax=4000h,cosφ=0.85。 环境条件：年最高温度 42℃；年最低温度 -5℃；年平均气温 25℃；海拔高度 150m；土质为粘土；雷暴日数为 30 日/ 年。

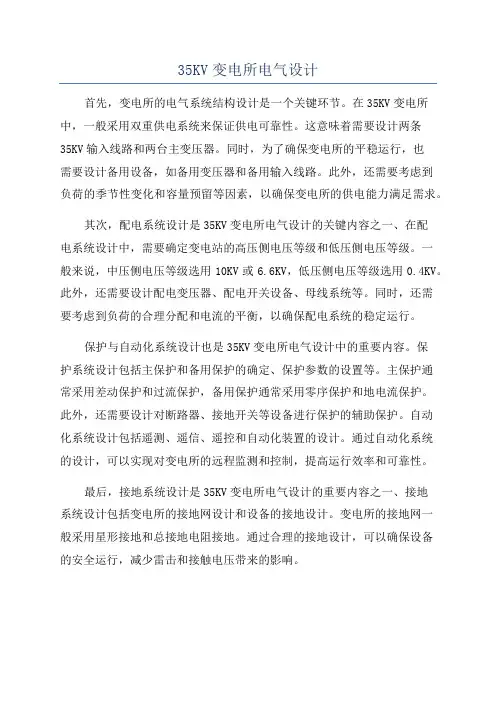

35KV变电站设计 一、变电站负荷的计算及无功功率的补偿 1.负荷计算的意义和目的 所谓负荷计算，其实就是计算在正常时通过设备和导线的最大电流，有了这个才可以知道选择多大截面的导线、设备。负荷计算是首要考虑的。要考虑很多因素才能计算出较为准确的数值。如果计算结果偏大，就会将大量的有色金属浪费， 增加制作的成本。如果计算结果偏小，就会使导线和设备运行的时候过载，影响 设备的寿命，耗电也增大，会直接影响供电系统的稳定运行。 2.无功补偿的计算、设备选择 2.1无功补偿的意义和计算 电磁感应引用在许多的用电设备中。在能量转换的过程中产生交变磁场，每个周 期内释放、吸收的功率相等，这就是无功功率。在电力系统中无功功率和有功功 率都要平衡。有功功率、无功功率、视在功率之间相互关联。 S P2Q2 S——视在功率， kVA P——有功功率， kW Q——无功功率， kvar 由上述可知，有功功率稳定的情况下，功率因数 cosφ越小则需要的无功功率越 大。如果无功功率不通过电容器提供则必须从该传输系统提供，以满足电力线和变 压器的容量需要增加的电力需求。这不仅增加了投资的供给，降低了设备的利用 率也将增加线路损耗。为此对电力的国家规定：无功功率平衡要到位，用户应该 提高用电功率因数的自然，设计和安装无功补偿设备，及时投入与它的负载和电 压的基础上变更或切断，避免无功倒送回来。还为用户提供了功率因数应符合相 应的标准，不然，电力部门可能会拒绝提供电力。所以无功功率要提高功率因
货运铁路牵引变电所的电气系统设计毕业设计任务书 题目货运铁路牵引变电所的电气系统设计 学生学号班级专业电气工程及其自动化 承担指导任务单位电气工程系导师导师 职称 讲师 一、主要容 1. 按规定供、馈电容量与要求确定电气主结线。 2. 短路电流计算。 3. 牵引变压器容量、型式及台数的选择。 4. 母线（导体）和主要一次电气设备选择。 5. 配置所需的二次系统，并进行继电保护整定计算。 6. 进行防雷与接地的设计。 二、基本要求 1. 设计计算说明书一份，要求条目清楚、计算正确、文本整洁。 2. 绘制出牵引变电所电气主接线图。 三、主要技术指标（或研究方法） 1. 包含有A、B两牵引变电所的供电系统示意图如图1所示。 图1 牵引供电系统示意图 2. 电力系统1、2均为区域变电站，电力系统容量分别为4000MVA和4800MVA选取基准容量Sj为100MVA，在最大运行方式下，电力系统1、2的综合电抗标幺值分别为0.10和0.12，在最小运行方式下，电力系统1、2的综合电抗标幺值分别为0.11和0.14。 对每个牵引变电所而言，110kV线路为一主一备。 图1中，L1、L2、L3长度分别30km、50km、20km。线路平均正序电抗X1为0.4Ω/km, 平均零序电抗X0为1.2Ω/km。 基本设计数据如表1所示。 表1 牵引变电所基本设计数据 项目A牵引变电所 左臂负荷全日有效值（A）560 右臂负荷全日有效值（A）780 左臂短时最大负荷（A）[注] 860 右臂短时最大负荷（A）1080
毕业设计开题报告
摘要 货运铁路牵引变电所是铁路系统的重要组成部分，起着变换和分配电能的作用,它直接影响整个铁路系统的安全与经济运行。 本设计主要针对牵引供电系统进行设计和研究。主要包括牵引负荷的计算、主变压器接线方式的分析比较、主变压器型号和台数的选择、牵引变电所进线和馈线方式的选择、短路计算、高压设备的选取和校验、继电保护的拟定与计算、牵引变电所防雷与接地装置的设置。其中电气主接线是变电所设计的主要环节，直接关系着整个变电所电气设备的选择、配电装置的布置、继电保护和自动装置的确定，并且是牵引变电所电气部分投资大小的决定性因素。短路电流计算是本次设计的关键部分，通过计算对断路器、隔离开关、电压互感器、电流互感器、熔断器等进行选择校验和进行继电保护的拟定计算。 本次毕业设计实现了任务书要求的全部容，选择出牵引变压器，高压侧、低压侧的电气设备，确定了主接线方式。并且用AutoCAD绘出了系统的主接线图。 关键词:主接线主变压器电气设备
目录 前言 (1) 1 电气主接线设计 (2) 1.1主接线的设计依据 (2) 1.2 主接线的基本要求 (2) 1.3 主接线的设计和论证 (2) 2 主变压器台数、容量和型号的选择 (8) 3 所用变的选择 (9) 4 电气设备的选择 (10) 4.1电气设备选择的一般条件 (10) 4.2断路器、隔离开关的选择 (12) 5 互感器的选择 (15) 5.1电流互感器的选择 (15) 5.2电压互感器的选择 (16) 6 10KV母线截面的选择 (17) 7 计算书 (18) 8 参考文献 (21)
前言 变电所由主接线，主变压器，高、低压配电装置，继电保护和控制系统，所用电和直流系统，远动和通信系统，必要的无功功率补偿装置和主控制室等组成。其中，主接线、主变压器、高低压配电装置等属于一次系统；继电保护和控制系统、直流系统、远动和通信系统等属二次系统。主接线是变电所的最重要组成部分。它决定着变电所的功能、建设投资、运行质量、维护条件和供电可靠性。一般分为单母线、双母线、一个半断路器接线和环形接线等几种基本形式。主变压器是变电所最重要的设备，它的性能与配置直接影响到变电所的先进性、经济性和可靠性。一般变电所需装2～3台主变压器；330 千伏及以下时，主变压器通常采用三相变压器，其容量按投入5 ～10年的预期负荷选择。此外，对变电所其他设备选择和所址选择以及总体布置也都有具体要求。 本次设计为35KV变电所的电气部分，包括任务书、说明书、计算书，以及1张电气主接线图。
Ⅰ、电气主接线设计 把变电站、断路器等按预期生产流程连成的电路，称为电气主接线。电气主接线是由高压电器通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。主接线代表了变电站电气部分主体结构，是电力系统接线的主要组成部分，是变电站电气设计的首要部分。它表明了变压器，线路和断路器等电气设备的数量和连接方式及可能的运行方式，从而完成变电、输配电的任务。 1.1主接线的设计依据 1．负荷大小和重要性 （1）对于一级负荷必须有两个独立电源供电，且当任何一个电源失去后，能保证对全部一级负荷不间断供电。 （2）对于二级负荷一般要有两个独立电源供电，且任何一个失去后，能保证全部或大部分二级负荷的供电。 （3）对于三级负荷一般只需一个电源供电。 2. 系统备用容量大小 （1）运行备用容量不宜少于8-10%，以适应负荷突增，机组检修和事故停运三种情况。（2）装有两台及以上的变压器的变电所，当其中一台事故断开时，其余主变压器的容量应保证该变电所60%～70%的全部负荷，在计及过负荷能力后的允许时间内，应保证车间的一、二级负荷供电。 1.2 主接线的基本要求 电气主接线设计应满足可靠性、灵活性、经济性三项基本要求，其具体要求如下： 1、可靠性 研究可靠性应该重视国内外长期运行的实践经验和定性分析，要考虑发电厂或变电站在电力系统中的地位和作用、所采用的设备的可靠性以及结合一次设备和相应的二次部分在运行中的可靠性进行综合分析。其具体要求如下： （1）断路器检修时不应影响供电。系统有重要负荷，应能保证安全、可靠的供电。 （2）断路器或母线故障以及母线检修时，尽量减少停运出线回数及停电时间，并且要保证全部一级负荷和部分二级负荷的供电。 （3）尽量避免发电厂、变电所全部停运的可能性。防止系统因为某设备出现故障而导致系统解裂。 （4）大机组超高压电气主接线应满足可靠性的特殊要求。 2、灵活性
摘要 变电站是改变电压的场所。为了把发电厂发出来的电能输送到较远的地方，必须把电压升高，变为高压电，到用户附近再按需要把电压降低，这种升降电压的工作靠变电站来完成。变电站的主要设备是开关和变压器。按规模大小不同，称为变电所、配电室等。 随着现代工业的不断发展，人们对电力供应的要求越来越高，特别是供电的安全性、可靠性和稳定性。然而电网的安全性、可靠性和稳定性往往取决于变电站的设计和配置。出于对这几方面的综合考虑，本论文设计了一个35kV的降压变电站。 本次设计首先对负荷进行了分析与计算，根据负荷的大小选取主变压器型号，然后根据主接线的经济可靠、运行灵活的要求，为各电压等级选择接线方式，在技术和经济方面进行比较，灵活选取最优的接线方式。设计中还进行了短路电流的计算与高压设备的选择与校验，如高压断路器、高压隔离开关、高压熔断器、电压互感器、电流互感器等。此外设计还进行了防雷保护的计算与整定来保障整个系统的安全运行。 关键词：35kV变电站，变压器，防雷保护
Abstract The substation is a place to change voltage. In order to make the electric energy transport from the power plants to distant places, the voltage must be taken rise to become high voltage, and then according to the users’demand, the voltage should be reduced correspondingly. Above the work is completed by the substation .The main equipments of substation are switchgears and transformers. According to the different scale of the substation, the place is called power substation or power distribution room,etc.. With the development of modern industry, the demand of power supply is increasingly become higher and higher, especially the power supply safety, reliability and stability. However, the security, reliability and stability of power system are often depends on the substation’s design and configuration. By considering the several aspects, this thesis de- signed a 35kV step-down substation. First, this design has carried on the analysis and calculation of the load, according to the size of the load select the main transformer model, then according to the main-wiring’s requirements of economical, reliable, and flexible to select the connection mode for different voltage level. Compare in the aspects of technology and economy, select the optimal way of wiring flexibly. The design also carried out the calculation of short-circuit current as well as the selection and checking of the high pressure equipment, such as high-voltage circuit breaker, high-voltage isolator, high-voltage fuse, voltage transformer, current transformer, etc.. In addition, this paper also including the design and setting calculation of lightning protection to guarantee the security of the whole system. Key Words:35kV substation，transformer，lightning protection
五、施工方案 组织机构图 1、主变压器基础 一侧预埋4根DN40镀锌钢管，一侧预埋2根DN50镀锌钢管。一端与基础顶平齐，另一端埋至就近电缆沟。基础尺寸 2.675*2.675，基础埋深为1.65M。基础混凝土采用C30，；垫层混凝土采用C15。钢材采用Q235B，焊条采用E43。钢筋采用HPB235级，基础钢筋保护层厚度40MM。油池混凝土地坪以0.5%坡度坡向集水井，最薄处不小于100MM。油池内
干铺卵石，粒径为50-80MM，铺设厚度不小于250MM。所有埋管管底标高度0.8M，伸入电缆沟时管口应高于沟底100MM。所有埋件焊缝均为满焊，焊缝高度为8MM。所有埋管弯曲半径不小于10倍管径。 励磁支架及基础 基础垫层采用C10混凝土，杯基采用C20混凝土，二次灌浆采用C25细石砼。电杆外形长度3500MM，地面以上2500MM。 防火墙施工：做100厚C10砼垫层，每隔200MM，横竖交错搭接直径为8和10的配筋。墙体与构造柱连接处砌成马牙槎，同时与墙体埋设钢筋拉结在一起。构造柱混凝土为C25砼，先砌墙后浇注。墙体0.000以下采用强度等级MU10机红砖，M10水泥砂浆砌筑。0.000以上采用强度等级MU10机红砖，M10混合砂浆砌筑。地面高度4500MM，最后压顶梁。 2、地基处理 各建构筑物基础基本以泥岩为持力层，基底与泥岩层间如有空隙采用毛石混凝土回填。 照明：全站照明采用正常照明和事故照明两种方式。 生产综合楼内正常电源电压采用交流380V，动力和照明系统共用的方式，由楼内主控室的交流屏供电。35KV配电室，10KV配电室、主控室、电容器室及接地变室设事故照明，事故照明电源电压采用直流220V，正常时由交流屏供电，当工作照明电源故障时，蓄电池直流系统应自动投入，由直流屏供电。楼内事故照明灯由事故照明箱集中控制，就地不设事故照明开关。 2.11 通风方案及设备选型 根据《35～110kV变电所设计规范》（GB 50059-1992）的规定，配电装置室等房间内每小时通风换气次数不应低于6次。接地变配电装置室需通风，通风采用自然进风、机械排风的方式，按照换气次数不小于
35KV变电站继电保护课程设计(同名16366)
广西大学行健文理学院 课程设计 题目：35kV电网的继电保护设计 学院 专业 班级 姓名 学号 指导老师： 设计时间：2015年12月28日-2016年1月8日
摘要 电力是当今世界使用最为广泛、地位最为重要的能源之一，电力系统的安全稳定运行对国民经济、人民生活乃至社会稳定都有着极为重大的影响。 电力系统继电保护是反映电力系统中电气设备发生故障或不正常运行状态而动作于断路器跳闸或发生信号的一种自动装置。电力系统继电保护的基本作用是：全系统范围内，按指定分区实时地检测各种故障和不正常运行状态，快速及时地采取故障隔离或告警信号等措施，以求最大限度地维持系统的稳定、保持供电的连续性、保障人身的安全、防止或减轻设备的损坏。随着电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力。 随着电力系统的迅速发展。大量机组、超高压输变变电的投入运行，对继电保护不断提出新的更高要求。继电保护是电力系统的重要组成部分，被称为电力系统的安全屏障，同时又是电力系统事故扩大的根源，做好继电保护工作是保证电力系统安全运行的必不可少的重要手段，电力系统事故具有连锁反应、速度快、涉及面广、影响大的特点，往往会给国民经济和人民生活造成社会性的灾难。 本次毕业设计的题目是35kv线路继电保护的设计。主要任务是为保证电网的安全运行,需要对电网配置完善的继电保护装置.根据该电网的结构、电压等级、线路长度、运行方式以及负荷性质的要求，给35KV的输电线路设计合适的继电保护。 关键词：35kv继电保护整定计算故障分析短路电流计算
某中心牵引变电所电气系统设计 某中心牵引变电所电气系统设计毕业设计任务书题目某中心牵引变电所电气系统设计 学生姓名学号 5 班级专业电气工程及其自动化 承担指导任务单位电气工程系导师 姓名 导师 职称 讲师 一、主要内容 1.按规定供、馈电容量与要求确定电气主接线。 2.短路电流计算。 3.牵引变压器容量、型式及台数的选择。 4.母线(导体)和主要一次电气设备选择。 5.配置所需的二次系统。 6.进行防雷与接地的设计。 二、基本要求 1.设计计算说明书一份，要求条目清楚、计算正确、文本整洁。 2.绘制出牵引变电所电气主接线图。 三、主要技术指标(或研究方法) 1.包含有A、B、C三个牵引变电所的供电系统示意图如图1所示。 图1 牵引供电系统示意图 图1中对每个牵引变电所而言，220kV线路为一主一备。待建牵引变电所为牵引变电所A，220kV线路向220kV地区变电所供电，供电容量为2000MVA。图1中L1、L2、L3、L4长度分别30km、15km、15km、20km。线路平均正序电抗X1为0.4Ω/km，平均零序电抗X0为1.2Ω/km。 2.气象资料：本地区最高温度为38℃，最热月平均最高气温29℃，最热月地下0.8m处平均温度为22℃，年主导风向为东风，年雷暴雨日数为20天。 3.地质水文资料：本地区海拔60m，底层以砂黏土为主，地下水位为2m。 4.电源短路容量：电力系统容量分别为3000MVA 、2800MVA。选取基准容量为100MVA，在最大运行方式下，电力系统的综合电抗标幺值为0.21、0.23；在最小运行方式下，电力系统的综合标幺值为0.30、0.35。 5.负荷资料：
课程设计任务书 设计题目： 110kV变电站电气 一次部分设计 前言 变电站(Substation）改变电压的场所。是把一些设备组装起来，用以切断或接通、改变或者调整电压。在电力系统中，变电站是输电和配电的集结点。主要作用是进行高底压的变换，一些变电站是将发电站发出的电升压，这样一方面便于远距离输电，第二是为了降低输电时电线上的损耗；还有一些变电站是将高压电降压，经过降压后的电才可接入用户。对于不同的情况，升压和降压的幅度是不同的，所以变电站是很多的，比入说远距离输电时，电压为11千伏，甚至更高，近距离时为1000伏吧，这个电压经
变压器后，变为220伏的生活用电，或变为380伏的工业用电。 随着我国电力工业化的持续迅速发展，对变电站的建设将会提出更高的要求。本文通过对110KV变电站一次系统的设计，其中针对主接线形式选择，母线截面的选择，电缆线路的选择，主变压器型号和台数的确定，保护装置及保护设备的选择方法进行了详细的介绍。其中，电气设备的选择包括断路器、隔离开关、互感器的选择和方法与计算，保护装置包括避雷器和避雷针的选择。其中分析短路电流的计算方法和原因，是为了保证供电的可靠性。 目录 第1章原始资料及其分析 (4) 1原始资料 (4) 2原始资料分析 (6) 第2章负荷分析 (6) 第3章变压器的选择 (8) 第4章电气主接线 (11) 第5章短路电流的计算 (14) 1短路电流计算的目的和条件 (14) 2短路电流的计算步骤和计算结果 (15) 第6章配电装置及电气设备的配置与选择 (18) 1 导体和电气设备选择的一般条件 (18) 2 设备的选择 (19) 结束语 (25)
[目录] 前言 第一篇任务书 一、设计要求 二、原始资料 三、设计任务 四、设计成果 第二篇说明书 第一章概述 第二章主接线设计方案 第三章主变台数和容量的选择 第四章所变的选择和所用电的设计 第五章短路电流计算 第六章导体及电气设备的选择. 第三篇计算书 一、主变容量的计算 二、短路电流计算 参考资料
第一篇任务书 一、设计要求 1、建立工程设计的正确观点，掌握电力系统设计基本原则和方法。 2、培养独立思考、解决问题的能力。 3、学习使用工程设计手册和其他参考书的能力，学习撰写工程设计说明书。 二、原始资料 1、某国营企业为保证供电需求，要求设计一座35KV降压变电所，以10KV电缆给各车间供电，一次设计并建成。 2、距本变电所6Km处有一系统变电所，由该变电所用35KV双回路架空线路向待定设计的变电所供电，在最大运行方式下，待设计的变电所高压母线上的短路功率为1000MVA 。 3、待设计的变电所10KV无电源，考虑以后装设的组电容器，提高功率因素，故要求预留两个间隔。 4、本变电所10KV母线到各个车间均用电缆供电，其中一车间和二车间为一类负荷，其余为二类负荷，Tmax=4000h ，各馈线负荷如表1—1
5、所用电的主要负荷见表1—2
6、环境条件 1）当地最热月平均最高温度29.9°c，极端最低温度-5.9°c，最热月地面0.8m 处土壤平均26.7°c ，电缆出线净距100mm。 2）当地海拔高度507.4m。雷暴日数36.9日/年：无空气污染，变电所地处在 P≤500m·Ω的黄土上。 三、设计任务 1、设计本变电所的主电路，论证设计方案是最佳方案，选址主变压器的容量和台数。 2、设计本变电所的自用电路，选择自用变压器的容量和台数。 3、计算短路电流。 4、选择导体及电气设备。 四、设计成果 1、设计说明书和计算书各一份 2、主电路和所用电路图各一份 第二篇说明书 第一章概述 一、设计依据 根据设计任务书给出的条件。 二、设计原则
1 35kV变电所设计论文第一节设计方案确定变电所是电力系统的重要组成部分它直接影响整个电力系统的安全与经济运行是联系上级变电所和用户的中间环节起着变换和分配电能的作用。电气主接线是变电所的主要环节电气主接线的拟定直接关系着变电所电气设备的选择、配电装置的布置、继电保护和自动装置的确定是变电所电气部分投资大小的决定性因素。本次设计为35KV海迪变电所初步设计所设计的内容力求概念清楚层次分明。本设计在撰写的过程中曾得到老师和同事们的大力支持并提供大量的资料和有益的建议对此表示衷心的感谢。龙矿集团基地35kV变电所于1994年投入运行主变容量为两台 2500kVA变压器主要负担社区居民生活用电企业办公用电等。随着集团公司的飞速发展两台主变不能满足用电负荷要求附近很多企业由于受用电负荷限制不能正常生产另外由于用电负荷中心偏移压降增大用电损耗增加不能保证用户的电能质量为此拟在公司机关再建一座35kV变电所以满足机关居民生活用电和周围企业生产用电要求。一、设计思路煤矿供电系统电压等级多为110kV、35kV、6kV等采用中性点不接地的供电方式拟建的35KV变电所从基建投资、电能损失等经济指标及电能质量、供电可靠性、配电合理性等技术指标综合分析主变压器拟采用 2 台35kV三相三绕组油浸式自冷降压变压器分为三个电压等级、各个电压等级均采用单母分段的主接线方式供电、10kV 6kV均用于中性点不接地系统。其中机关居民生活用电采用6.3/0.4降压变压https://www.doczj.com/doc/577017223.html, 2 器距变电所距离较远的用电大户采用10.5/0.4的降压变压器这样能减少线路投资、降低线路损耗提高电能质量同时能够充分利用现有运行变压器减少不必要的损失。二、主要设备设计方案、一次设备主变压器采用新型节能产品采用可调整电压的有载调压变压器SSZ11型。变电所内35kV配电装置采用JYNl—40.5(Z移开式交流金属封闭间隔式开关柜、10KV配电装置采用JYN2—12移开式交流金属封闭间隔式开关柜。馈线断路器采用ZN12-12真空断路器,实现高压断路器无油化,电流、电压互感器全封闭浇注式。及10kV、6kV避雷器采用合成绝缘金属氧化锌避雷器。操作机构为电动机储能开关一体机构具备手动功能。
第1章概论 1.1 课题研究的目的意义 牵引变电所是电气化铁路牵引供电系统的心脏，它的主要任务是将电力系统输送来的三相高压电变化成适合电力机车使用的电能。而电气主接线反映牵引变电所设施的主要电气设备以及这些设备的规格、型号、技术参数以及在电气上是如何连接的，高压侧有几回进线、几台牵引变压器，有几回接触网馈电线。通过电气主接线可以了解牵引变电所等设施的规模大小、设备情况。 1.2 电气化铁路的国内外现状 变电所是对电能的电压和电流进行变换、集中和分配的场所。在电能是社会生产和生活质量中最为重要的能源和动力的今天，变电所的作用是很重要的当前我国进行的输变电建设和城乡电网的建设与改造，对未来电力工业发展有着重要的作用。因此，产品技术要先进，产品质量要过硬，应达到30～40年后也能适用的水平；而且产品必须要国产化。现阶段我过主要是使用常规变电所。常规变电所即采用传统模式进行设计、建造和管理的变电所，一般为有人值班或驻所值班，有稳定的值班队伍。继电保护为电磁型，电器就地控制，不具备四遥、远方操作功能，需要一支训练有素的运行与检修队伍和一整套相应的管理机构、制度进行管理，以满足安全运行的要求。这种模式有许多不足之处。我国的近期目标是既要充分利用原有设备，又要能够适应微机远动自动化系统；既要实现无人值班，又要满足安全经济运行的要求。 国外的变电所研究已经远远超过我国，他们在变电站的运行管理模式上, 已经能做到无人值守。 1.3 牵引变电所 1.3.1 电力牵引的电流制 电力牵引按牵引网供电电流的种类可分为三种电流制，即直流制、低频单相交流制和工频单相交流制。 (1) 直流制 即牵引网供电电流为直流的电力牵引电流制。电力系统将三相交流电送到牵引变
************ 中文题目：**** 35kV 变电站电气部分设计 外文标题：THE DESIGN OF ELECTRICAL PART OF YUJIAN 35kV' SUBSTATION 毕业设计（论文）共页（其中：外文文献及译文页）图纸共张完成日期 20 年* 月答辩日期 20 年6 月
摘要 随着电力行业的不断发展，人们对电力供应的要求越来越高，特别是供电系统的稳定性、可靠性和持续性。然而电网的稳定性、可靠性和持续性往往取决于变电所的合理设计和配置。 一个典型的变电站要求变电设备运行可靠、操作灵活、经济合理、扩建方便。出于这几方面的考虑，本论文设计了一个 35kV 降压变电站，此变电站有两个电压等级，一侧是35kV，另一侧是 10kV。本设计按照传统变电站的设计步骤进行设计，包括负荷计算，无功补偿，变电站形式，变压器的选择，主接线设计，短路电流计算，一二次设备的选择和继电保护设计以及防雷和接地等内容，同时对于变电站内的主设备进行合理的选型。 本设计选择两台主变压器，其他设备如断路器，隔离开关，电流互感器，电压互感器，无功补偿装置和微机保护装置等等也按照具体要求进行选型、设计和配置，力求做到运行安全可靠，操作简单、方便，经济合理，技术先进，具有扩建的可能性和改变运行方式时的灵活性。使其更加贴合实际，更具现实意义。 关键词：变电站；变压器；负荷；短路电流；微机保护；防雷接地
Abstract With the continuous development of electric industry, the demand of power supply system is increasing, especially its stability, reliability and continuity. However，the stability, reliability and continuity of power net are determined by the power grid’s rational design and configuration of substation. A typical substation needs its requirement reliable, flexible, economic, rational and convenient for expansion. Taking the above aspects into consideration, the paper designs a transformer substation of 35kV which has tow level of voltage, one is 35kV, and the other is 10kV. This design has its steps be in accordance with traditional substation design. It contains load calculation, reactive compensation, substation form, the choice of the transformer, the design of the main connection, short circuit current calculation, choice and protection of the secondary equipment design, as well as lightning protection and grounding, etc. At the same time, this design rationally selects the mode of the main equipments in substation. This design chooses two main transformers. Other equipments, such as Circuit Breaker, Isolating switch, Current Transformer, V oltage Transformer, Reactive power compensation device, Protective Relay and so on, are also selected, designed and configured in accordance with specific requirements. The purpose is to make it safe and reliable to operate, easy and simple to manipulate, economical, and with advanced technology. Meanwhile, it is hoped to be with the possibility of expansion and flexibility of changing its operation. The significance is to be more actual and practical. Key words: Substation, transformer, load, short-circuit current, computer protection, lightning protection and grounding
毕业设计
摘要 高速列车与牵引供电系统直接相关,是进行牵引供电系统研究的最重要的基础。为此，文首先对牵引供电系统组成进行了详细介绍，然后结合牵引供电系统供电方式及牵引供电回路的特点，对牵引供电系统供电分析论证,针对无功功率、谐波电流、负序电流，分析了牵引供电系统存在问题提出了解决办法。然后提出了理想牵引供电系统，根据运行方式与同相供电系统，研究并分析牵引变电所的(最小)补偿容量，并提出研究后的自耦变压器(AT)供电模式，从而进行新型AT供电模式的研究。 关键词：牵引供电系统、牵引变电所、供电系统、供电回路
目录 第1章绪论 (1) 1.1 本文研究的目的和意义 (1) 1.2 国外研究现状 (2) 1.2.1 概况 (2) 1.2.2 日本 (3) 1.2.3 法国 (5) 1.2.4 德国 (6) 1.3 本文主要工作 (6) 第2章高速铁路牵引供电系统系统介绍 (7) 2.1 牵引供电部分 (7) 2.2 牵引网供电方式 (9) 2.2.1 直接供电方式 (9) 2.2.2 吸流变压器—回流线装置BT (9) 2.2.3 自耦变压器供电方式(AT) (10) 2.2.4 带回流线的直接供电方式(DN) (11) 2.3 牵引供电回路 (12) 第3章高速铁路牵引供电系统相关问题 (14) 3.1 铁道牵引供电系统的组成 (14) 3.2 铁道牵引供电系统存在的问题 (14) 3.2.1 无功功率 (14) 3.2.2 谐波电流 (15) 3.2.3 负序电流 (15)
3.2.4 解决方法 (15) 第4章高速铁路牵引供电发展的若干关键技术问题 (17) 4.1 理想牵引供电系统 (17) 4.1.1 系统构成 (17) 4.1.2 运行过程 (18) 4.2 现行方式与同相供电系统 (19) 4.2.1 同相供电系统 (19) 4.2.2 牵引变电所的(最小)补偿容量 (20) 致 (21) 参考文献 (22)
变电所设计任务书（1） 一、题目220KV区域变电所设计 二、设计原始资料： 1、变电所性质： 系统枢纽变电所，与水火两大电力系统联系 2、地理位置： 本变电所建于机械化工区，直接以110KV线路供地区工业用户负荷为主。 3、自然条件： 所区地势较平坦，海拔800m，交通方便有铁，公路经过本所附近。最高气温十38o C 最低气温-300C 年平均温度十100C 最大风速20m／s 覆冰厚度5mm 地震裂度＜6级 土壤电阻率＜500Ω.m 雷电日30 周围环境较清洁、化工厂对本所影响不大 冻土深度1.5m 主导风向夏南，冬西北 4、负荷资料： 220KV侧共4回线与电力系统联接 110KV侧共12回架空出线，最大综合负荷
10KV 侧装设TT —30－6型同期调相机两台 5．系统情况 设计学生：＿＿＿＿＿＿＿＿指导教师：＿＿＿＿＿＿＿＿＿＿＿＿ 完成设计日期：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ 4╳4╳
变电所设计任务书（2） 一、题目220KV降压变电所设计 二、设计原始资料 1．变电所性质： 本所除与水、火两系统相联外并以110及10KV电压向地方负荷供电2．地理位置： 新建于与矿区火电厂相近地区，并供电给新兴工业城市用电 3．自然条件； 所区地势较平坦，海拔600m，交通方便有铁、公路经过本所附近 最高气温十400C 最低气温—250C 年平均温度十150C 最大风速＿20m/s＿ 覆冰厚度10mm 地震裂度＿6级 土壤电阻率>1000Ω·m 雷电日＿＿＿40＿＿ 周围环境＿空气清洁＿建在沿海城市地区，注意台风影响 冻土深度1·0m 主导风向夏东南风、冬西北风 4·负荷资料： 220KV侧共3回线与电力系统联接
项目设计报告 项目名称：35KV电源进线的总降变配电设计专业：电气自动化技术 班级： 姓名： 学号： 指导老师： 2016年7月13日
目录 前言 (2) 一：原始资料分析 (3) 1.1负荷资料 (3) 1.2各车间和生活变电所的地理位置图 (3) 1.3电源资料 (4) 1.4气象及水文地质资料 (4) 二、负荷计算 (4) 2.1负荷计算所需公式、材料依据 (4) 2.2 各车间的计算负荷 (4) 2.3总降的负荷计算 (5) 2.4 导线选择 (7) 2.5所选变压器型号表 (8) 三、主接线方案的选定 (8) 四、短路电流的计算 (9) 4.1计算方法的选择 (9) 4.2标幺值计算 (10) 五、电气设备的选择和校验 (14) 5.1高压设备选择和校验的项目 (14) 5.2 高压设备的选择及其校验 (14) 5.3 10KV一次设备选择 (15) 六、二次保护 (15) 6.1 二次保护原理图及其展开图 (15) 6.2 二次保护的整定及其灵敏度校验 (17) 七、变电所选址及防雷保护 (18) 7.1 变电所选址 (18) 7.2 防雷保护资料分析 (20)
7.3避雷针的选择 (20) 7.5对雷电侵入波过电压的保护 (20) 前言 随着人们生活质量的日益提高，用电水平的不断上升，对电能质量的要求也日益增长。而在工厂、企业中，通过对配电系统的建立，就可以对自身整体的电能使用情况和设备运行状态做到全面了解和控制，对今后生产的调整进行有效的电力匹配，减少和杜绝电力运行中的安全隐患，提高设备运行效率，提供基础的数据依据，使整个工厂电力系统更经济、安全、可控。 供电技术是分配和合理使用电能的重要环节，本着对供电的四点要求 即：安全，应按照规范能充分保证人身和设备的安全；优质，能保证供电电压和频率满足用户需求；灵活，能满足供电系统的各种运行方式，有改扩建的可能性；经济，尽量使主接线简单、投资少、节约电能和有色金属消耗量。我们在掌握理论知识的基础上，来设计该工厂分级供电的系统设计和规划。 在设计过程中，参照工厂的原始设备资料进行负荷计算，由此得出的结果来选择确定车间的负荷级别，然后根据车间负荷及负荷级别来确定变压器台数和变压器容量，由此选择主接线方案。再通过短路电流的计算来选择高低压电器设备和电力导线等。考虑并设计防雷和接地装置。
35KV降压变电所设计方案 第一篇任务书 一、设计要求 1、建立工程设计的正确观点，掌握电力系统设计基本原则和方法。 2、培养独立思考、解决问题的能力。 3、学习使用工程设计手册和其他参考书的能力，学习撰写工程设计说明书。 二、原始资料 1、某国营企业为保证供电需求，要求设计一座35KV降压变电所，以10KV电缆给各车间供电，一次设计并建成。 2、距本变电所6Km处有一系统变电所，由该变电所用35KV双回路架空线路向待定设计的变电所供电，在最大运行方式下，待设计的变电所高压母线上的短路功率为1000MVA 。 3、待设计的变电所10KV无电源，考虑以后装设的组电容器，提高功率因素，故要求预留两个间隔。 4、本变电所10KV母线到各个车间均用电缆供电，其中一车间和二车间为一类负荷，其余为二类负荷，Tmax=4000h ，各馈线负荷如表1—1 序号车间名称计算用有功功率 （kw） 计算用无功功率 （kvar） 1 一车间 1046 471
2 二车间 735 487 3 机械车间 808 572 4 装配车间 1000 491 5 锻工车间 920 276 6 高压站 1350 297 7 高压泵房 737 496 8 其他 931 675 5、所用电的主要负荷见表1—2 序号车间名称额定容 量（KW） 功率因 素 （cos ） 安 装 台 数 工 作 台 数 备注 1 主充电机20 0.88 1 1 周期性负 荷 2 浮充电机 4.5 0.85 1 1 经常性负 荷 3 蓄电池室通 风2.7 0.88 1 1 经常性负 荷 4 室装配装置 通风110.79 2 2 周期性负 荷 5 交流焊机10.5 0.5 1 1 周期性负 荷
