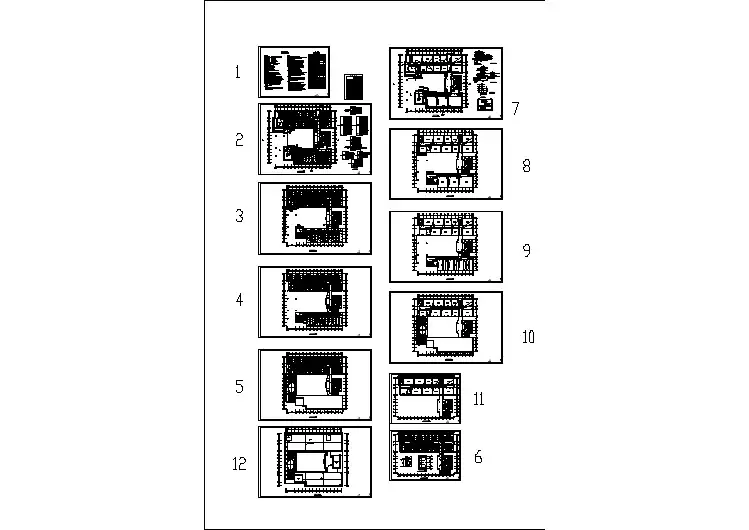

港中旅学校电气方案设计说明
一、设计依据
相关专业提供的设计资料；
建设方提供的设计任务书；
主要设计规范和标准：
《建筑设计防火规范》GB50016-2014
《民用建筑电气设计规范》JGJ16-2008
《供配电系统设计规范》GB50052-2009
《低压配电设计规范》GB50054-2011
《20kV及以下变电所设计规范》GB50053-2013
《建筑照明设计标准》GB50034-2013
《建筑物防雷设计规范》GB50057-2010
《综合布线系统工程设计规范》GB50311-2007
《民用闭路监视电视系统工程技术规范》GB50198-2011
《有线电视系统工程技术规范》GB50200-94
《视频安防监控系统工程设计规范》GB50395-2007
《消防安全标志设置标准》DBJ01-611-2002
《火灾自动报警系统设计规范》GB50116-2013
《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2006《智能建筑设计规范》GB/T50314-2006
《建筑智能化系统设计技术规程》DBJ-1-615-2003
《教育建筑电气设计规范》JGJ310-2013
二、设计范围
1.强电设计包括如下系统：
10kV变配电系统
380V低压配电系统
动力配电系统
照明配电系统
防雷接地系统
2.弱电设计包括如下系统：
综合布线系统
有线电视系统
可视对讲系统
CCTV监控系统
火灾自动报警系统及广播系统
汽车库管理系统
信息化应用系统
建筑设备管理系统
安全防范系统
弱电系统可根据甲方要求增加或减少，本次设计只负责预埋管，具体设计由甲方指定的弱电深化设计公司完成。
三、10/0.4KV配变电所及配电系统设计和配电能源监测管理系统
1.负荷等级
本工程校园建筑，总建筑面积约3.32万平方米，单体建筑高度不超24米。根据本工程的功能及规模，消防负荷等级按二级考虑，其他负荷等级按三级考虑。
消防用电设备，如消防泵、喷淋泵、排烟风机、消防电梯、消防控制室、保安监控室电源等；应急照明（疏散照明、安全照明、备用照明），电信机房电源，主要通道照明，排污泵、客梯、生
活水泵为二级负荷，其余为三级负荷。
2.供电电源
采用单位指标法每平米按60va估算，在地下设1个变电所，内设2台1000KVA变压器，由
10kV市政电网为本工程提供两路独立10kV电源，10kV电缆埋地进入本工程红线之后由设计院统一规划路由。电源分界点为本工程10kV配变电所10kV电源进线柜的进线开关。正常工作时，两路电源同时供电，互为备用，各负担50%负荷，一路电源故障时，另一路电源供全部二级负荷。
3、功率因数补偿
（1）采用低压集中调谐滤波补偿技术（既作功率因数补偿，又用于抑制谐波），进行无功功
率自动补偿，使补偿后的变压器10kV侧功率因数达到0.9以上。
（2）直管荧光灯等采用就地补偿，要求补偿后的功率因数达到0.9以上。
4、电能计量
（1）本工程电费以高压计量为主，低压计量为辅。在10kV配变电室内设置10kV计量柜，柜内仪表、设备等型号由电力公司确定。各变压器低压柜的馈电回路均设电力仪表,并设置电力监控系统，监视各种电气参数和开关状态变化，减少故障风险，促进节能减排。
（2）为实现低碳绿色示范建筑功能，下列系统/设备运行均设有低压计量仪表，并进行远传监测，以便实现有效节能控制，促进节能降费。
1）电梯设备计量表计；
2）生活给水系统设备计量表计；
3）中水系统设备计量表计；
4）热水系统设备计量表计；
5）教学用电计量表计；
7）办公用电计量表计；
8）宿舍用电计量表计；
9）厨房设备及餐厅照明计量表计；
10）排风机组、新风机组计量表计；
（3）在配变电所低压开关柜出线处设置计量仪表，并在层箱处设置计量仪表，以便进行用电分项计量。
（4）在每个功能区的总配电柜安装带计量功能的数字仪表，以便进行内部收费管理。
5.应急电源容量及性能要求
（1）火灾自动报警系统、剩余电流火灾报警系统、安全防范系统等用电，为保证供电中断时间为毫秒级，设置UPS电源。30min。应急照明箱均为双路电源互投供电，火灾时由消防监控装置自动控制点亮。
（4）疏散通道、疏散通道转折处、公共出口等处设置疏散指示灯、出口标志灯。照度要求及灯具选型原则如下：
1）消防控制室、消防水泵房、防排烟机房、变电所等场所以及发生火灾时仍需坚持工作的场所，其应急照明的照度按100%正常工作照度考虑，采用直管荧光灯；
2）多功能厅设置备用照明，照度按20%正常照明考虑；
3）风雨操场，阶梯教室，餐厅等人员密集场所设置备用照明，照度按10%正常照明考虑；
4）建筑内内疏散照明的地面最低水平照度值：疏散走道不低于1.0lx；人员密集场所不低于3.0lx；楼梯间、前室或合用前室不低于5lx；
5）在门厅、多功能厅等部分人员密集场所的疏散走道和主要疏散路线的地面上设能保持视觉连续的灯光疏散指示标志，以保证人员的安全。
四、电力配电及控制系统
1、消防控制室、消防水泵、防烟排烟风机、防火卷帘等负荷电源来自10KV配变电室的2个不同母线段，并在最末一级配电箱处自动互投。
2、本工程低压配电系统电压等级为220/380V.AC。
3、每层按防火分区设置一个电缆竖井兼作配电间，分别设置应急照明、照明等配电箱为本防火分区供电。
4、每间教室内设分配电箱，阶梯教室，普通教室和特色教室（研讨室）均设置投影仪和电动升降幕布。
5、各种实验室，语言教室，现代艺术教室，视听阅览室，数字化实验室，计算机教室内按不同功能预留配电箱，待布置方案确定后，由精装公司完成二次设计。
6、在多功能厅、演播室、风雨操场预留用电负荷，待精装方案确定后，由精装公司完成二次设计。
7、厨房区按50kw预留电量，待厨房设备布置确定后，由承包商将电源由厨房配电箱送至终
（2）消防控制室，消防水泵房和排烟机房等在事故情况下继续工作场所照明，设置EPS电源，端用电点。
其蓄电池连续供电时间不小于180min。
（3）本项目各单体建筑内应急疏散照明系统采用蓄电池作为备用电源，连续供电时间不小于
8、宿舍区的用电管理形式为集中式管理。宿舍管理室设置电话，网络和电视插孔。宿舍内用电点配置要求：只提供照明和普通插座，不设置电话，网络和电视插孔。
