场地设计 (作图)

场地设计(作图题)-地形设计(二)(总分280,考试时间90分钟)1. [设计条件]某山地地形如图4-3-1(a)所示，拟建一条便道由A点经B、C点到达D点，便道的设计条件要求为：·便道的坡度≤10%，且不得设置台阶。

·便道应该顺应地形，使土方量达到最小，线路达到最短。

[任务要求]·根据上述条件，在下图上绘制出便道的路线，用“—”直线表示；·标注出便道路线中所有转折点的标高；·在便道的每个转折点之间标注出其坡向及坡度。

[题目]2. [设计条件]某用地界限及地形如图4-3-2(a)所示，要求在用地中平整出一块30m×30m的平地作为建设场地，其条件为：·建设场地边与用地界线平行。

·土方最省。

·建设场地四周作1:2护坡，护坡边不得超越用地界线。

[任务要求]·画出建设场地范围并标出标高。

·画出建设场地四周1:2护坡。

[题目]3. [设计条件]·场地内拟建一个10m×12m台地，其标高及坡度如图4-3-3(a)所示。

·在台地北侧设排水沟，雨水由排水沟拦截并向东、西两侧顺坡排出。

·北侧排水沟沟底宽为2m，沟深为0.3m(沟内排水坡度可忽略不计)，沟底两侧均以3:1放坡。

[任务要求]·根据上述条件，在场地平面中画出场地修整后的等高线。

·根据作图，在下列单选题中选出正确的答案。

[题目][选择题]4. 北侧排水沟沟底标高为：A．97.60m B．97.80m C．98.00m D．98.30m5. 台地北边界线与99.0m等高线之间应有等高线的条数为：(不包括台地边界线与99.0m等高线)A．1条 B．2条 C．3条 D．4条6. 台地北边界线与修改后的99.00m等高线之间的距离为：A．5.00m B．5.30m C．5.60m D．5.90m7. [设计条件]在一自然坡地拟建一条11.6m宽的道路，场地地形如图4-3-4(a)所示。

场地设计(作图题)-场地分析(一)(总分1215, 做题时间90分钟)**题任务书与解答任务书设计条件1．某开发商已征一宗建设用地，拟建多层和高层住宅。

用地南侧已建有一幢高层综合体建筑，主体分别高40m和45m。

用地西北角已建有一幢高层办公建筑，楼高40m。

2．要求建筑控制线：多层住宅后退道路红线5m，高层住宅后退道路红线10m，后退用地界线3m。

3．已征场地标高105.00，道路南侧场地标高102.50。

4．当地日照间距系数取1.2。

任务要求1.分别绘出多层和高层住宅建筑的可建范围(分别用和表示)。

2．完成场地分析作图并判断下列选择题。

SSS_TEXT_QUSTI分值: 100答案:[解析] 1．应满足日照间距要求，并应考虑场地之间的高差问题。

2．满足《高层建筑设计防火规范》的防火间距。

3．正确理解建筑控制线、道路红线以及用地界线的概念。

[作图提示]1．高层住宅建筑控制线后退道路红线10m，多层住宅建筑控制线后退道路红线5m。

2．画出后退用地界线3m。

3．西北角高层办公建筑与多层住宅之间的防火间距为9m，与高层住宅之间的防火间距为13m。

4．道路南侧已建高层综合体左段40m高建筑与住宅的日照间距为(40-2.5)×1.2=45m5．道路南侧已建高层综合体右段45m高建筑与住宅的日照间距为(45-2.5)×1.2=51m6．多层住宅与高层住宅可建范围面积差计算a．西北角：(23-3)×(13-9)+(132-92)×1/4×3.14+(7-3)×(13-9)=80+69.08+16=165.08(m2)b．西南角：29×(10-5)=145(m2)c．东侧：(55+15)×(10-5)=350(m2)d．面积总计：165.08+145+350≈660(m2)选择题1.已建高层办公建筑与多层住宅可建范围边界的距离为( )m。

一级注册建筑师-场地设计（作图）讲义第一章场地分析【知识要点】1.建筑退界一一用地红线、道路红线、蓝线、城市绿线、城市紫线;2.防护距离——古树名木、地下工程、高压线、卫生隔离;3.防火间距一一多层、高层;4.日照间距一一日照间距系数;5.日照分析一一太阳方位角、太阳高度角;6.防噪间距一一建筑物与噪声源之间;7.建筑高度控制;8.通视要求——停车场、停车库出入口;9.现有地形——标高、地形高差、坡度分类、坡度分析;10.边坡或挡土墙退让——建筑物与边坡或挡土墙的上缘、下缘的距离。

第一节基本知识一、自然条件1.地形条件地形条件的依据是地形图(或现状图)。

地形指地表面起伏的状态(地貌)和位于地表面的所有固定性物体(地物)的总体，主要是采用等高线来表示地形。

地形图上相邻两条等高线之间的水平距离称为等高线间距，其疏密反映了地面坡度的缓与陡。

根据坡度的大小，可将地形划分为六种类型，地形坡度的分级标准及与建筑的关系见表1--1。

注：摘自《建筑设计资料集6》(第二版) ，中国建筑工业出版社。

进行地形坡度分析时，需要根据一定的坡度，求出等高线间对应的长度d。

等高线截距d的计算公式为：d=h/iM式中d一一与需要坡度相对应的等高线截距(m) ;h一一等高距(m) ;i——路线坡度(%) ;M——所用地形图的比例尺分母数。

在地形图中，用地物符号表示地物(地表上自然形成或人工建造的各种固定性物质) ，如房屋、道路、铁路、桥梁、河流、对应的等高线截距树林、农田和电线等;用文字、数字等注记符号对地物或地貌加以说明，包括名称注记(如城镇、工厂、山脉、河流和道路等的名称) ，说明注记(如路面材料、植被种类和河流流向等)及数字注记(如高程、房屋层数等)。

2.气候条件气候条件的依据是统计资料。

几年来，应试时常涉及的是气象中的风向和日照。

风向是指风吹来的方向，一般用8个或16个方位来表示。

可以根据风玫瑰图来了解。

在某些情况下，为了更清楚地表达某一地区不同季节的主导风向，还可分别绘制出全年(实线围合的图形)、冬季(12月-2月)(细实线围合的图形)或夏季 (6月-8月)(细虚线围合的图形)的风玫瑰图。

一级注册建筑师-场地设计（作图）讲义第一章场地分析【知识要点】1.建筑退界一一用地红线、道路红线、蓝线、城市绿线、城市紫线;2.防护距离——古树名木、地下工程、高压线、卫生隔离;3.防火间距一一多层、高层;4.日照间距一一日照间距系数;5.日照分析一一太阳方位角、太阳高度角;6.防噪间距一一建筑物与噪声源之间;7.建筑高度控制;8.通视要求——停车场、停车库出入口;9.现有地形——标高、地形高差、坡度分类、坡度分析;10.边坡或挡土墙退让——建筑物与边坡或挡土墙的上缘、下缘的距离。

第一节基本知识一、自然条件1.地形条件地形条件的依据是地形图(或现状图)。

地形指地表面起伏的状态(地貌)和位于地表面的所有固定性物体(地物)的总体，主要是采用等高线来表示地形。

地形图上相邻两条等高线之间的水平距离称为等高线间距，其疏密反映了地面坡度的缓与陡。

根据坡度的大小，可将地形划分为六种类型，地形坡度的分级标准及与建筑的关系见表1--1。

注：摘自《建筑设计资料集6》(第二版) ，中国建筑工业出版社。

进行地形坡度分析时，需要根据一定的坡度，求出等高线间对应的长度d。

等高线截距d的计算公式为：d=h/iM式中d一一与需要坡度相对应的等高线截距(m) ;h一一等高距(m) ;i——路线坡度(%) ;M——所用地形图的比例尺分母数。

在地形图中，用地物符号表示地物(地表上自然形成或人工建造的各种固定性物质) ，如房屋、道路、铁路、桥梁、河流、对应的等高线截距树林、农田和电线等;用文字、数字等注记符号对地物或地貌加以说明，包括名称注记(如城镇、工厂、山脉、河流和道路等的名称) ，说明注记(如路面材料、植被种类和河流流向等)及数字注记(如高程、房屋层数等)。

2.气候条件气候条件的依据是统计资料。

几年来，应试时常涉及的是气象中的风向和日照。

风向是指风吹来的方向，一般用8个或16个方位来表示。

可以根据风玫瑰图来了解。

在某些情况下，为了更清楚地表达某一地区不同季节的主导风向，还可分别绘制出全年(实线围合的图形)、冬季(12月-2月)(细实线围合的图形)或夏季 (6月-8月)(细虚线围合的图形)的风玫瑰图。

2019一级注册建筑师《场地设计（作图题）》习题（2）含答案2019一级注册建筑师《场地设计（作图题）》习题（2）地形设计1.设计条件某坡地内拟平整台地一处，相关尺寸、标高及坡度如下图所示。

2.任务要求(1)画出用地范围内的等高线(等高距为0.5m)，并标注各等高线和a、b、c、d、e诸点的标高值。

(2)回答下列问题：1)a点的标高为( )m。

A.97.5B.97.0C.96.52)b点的标高为( )m。

A.97.5B.97.0C.96.53)c点的标高为( )m。

A.97.5B.97.0C.96.54)d点的标高为( )m。

A.97.5B.97.0C.96.55)e点的标高为( )m。

A.97.5B.97.0C.96.5地形设计本题考核点包括：等高距和等高线间距的定义;二者与坡度的关系。

关键在于对等高距、等高线间距和坡度三者的定义与关系，要有清晰的概念。

1.绘图答案如下图所示。

2.问题答案：(1)C;(2)C;(3)B;(4)B;(5)A3.作图及选择题提示如下：(1)根据已知等高距和坡度，可知等高线间距应为0.5m÷10%=5.0m。

(2)由用地的北界(标高99.5)，以0.5m等高线间距向南(低处)依次画出99.0、98.5、98.0、97.5、97.0诸条等高线。

其中98.5等高线与台地北缘重合，其下的等高线在内侧止于变坡线，96.5标高则位于变坡线的脚点。

(3)同理，由台地南缘(系挡土墙，标高98.0等高线与其重合)，以0.5m等高线间距向南(低处)依次画出97.5、97.0等高线。

其两端止于变坡线，其中前者通过e点，后者与用地南界局部重合。

(4)连接二条变坡线上的同值标高点，即可得该用地内连续的等高线图形。

(5)b点距c点5m，且位于东西坡向的下方，故其标高应为96.5，ah连线实为96.5等高线;c、d点均在南北坡向的97.0等高线上，故同值。

场地设计作图知识点场地设计是指根据特定的功能需求，将具体的场地进行规划和设计的过程。

在场地设计过程中，作图起着至关重要的作用，它是将设计理念和构思转化为可视化的表达工具。

对于场地设计师来说，掌握一定的作图知识是非常重要的。

本文将介绍场地设计作图的一些基本知识点。

一、平面图设计平面图是场地设计中最基础的图表之一，它以俯视的方式展示场地的整体布局和分区。

平面图上通常包括场地的地形、道路、建筑物、绿化和其他景观要素等。

在设计平面图时，需要注意以下几点：1. 比例尺：平面图需要准确地反映实际场地的比例关系，因此在设计时要选择合适的比例尺，以确保图纸上的距离与实际场地的距离相符。

2. 图例：为了方便阅读和理解，平面图中需要标注清楚各个要素的符号和含义。

图例可以使用简洁明了的图形和文字说明，使人一目了然。

3. 尺寸标注：对于一些重要的建筑物或景观要素，需要标注其准确的尺寸和位置，以便施工人员可以按图施工。

二、剖面图设计剖面图是对场地纵向截面进行展示的图表，它可以显示出场地的高差变化和不同层次的布局。

在设计剖面图时，需要注意以下几点：1. 截面选择：根据设计需求和场地实际情况，选择合适的截面位置，并在图中标注清楚。

2. 高差标注：对于图中的高差变化，需要通过标注刻度、箭头或其他方式来表示。

确保高差的表达准确清晰。

3. 线条表现：剖面图中的线条应该简洁明了，能够准确地展现出场地的垂直变化。

可以使用不同线型或颜色来区分不同的物体或层次。

三、透视图设计透视图是对场地的立体表现，能够使人们更直观地了解场地的外观和空间感。

在设计透视图时，需要注意以下几点：1. 视角选择：选择合适的透视视角，使得整个场地的空间结构能够得到很好地展示。

2. 比例处理：透视图需要准确地反映出场地的比例关系，因此在设计时需要注意透视点和透视比例。

3. 材质效果：透视图可以通过添加材质、光影等效果来增加真实感和层次感。

在设计时可以选择合适的材质和光照效果，使图像更加生动。

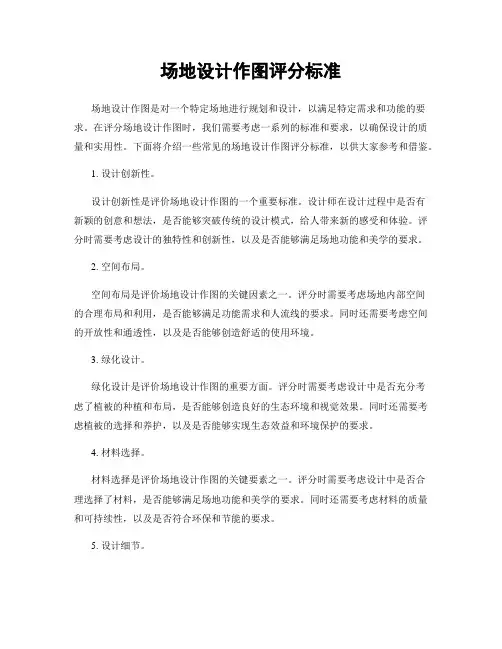

场地设计作图评分标准场地设计作图是对一个特定场地进行规划和设计，以满足特定需求和功能的要求。

在评分场地设计作图时，我们需要考虑一系列的标准和要求，以确保设计的质量和实用性。

下面将介绍一些常见的场地设计作图评分标准，以供大家参考和借鉴。

1. 设计创新性。

设计创新性是评价场地设计作图的一个重要标准。

设计师在设计过程中是否有新颖的创意和想法，是否能够突破传统的设计模式，给人带来新的感受和体验。

评分时需要考虑设计的独特性和创新性，以及是否能够满足场地功能和美学的要求。

2. 空间布局。

空间布局是评价场地设计作图的关键因素之一。

评分时需要考虑场地内部空间的合理布局和利用，是否能够满足功能需求和人流线的要求。

同时还需要考虑空间的开放性和通透性，以及是否能够创造舒适的使用环境。

3. 绿化设计。

绿化设计是评价场地设计作图的重要方面。

评分时需要考虑设计中是否充分考虑了植被的种植和布局，是否能够创造良好的生态环境和视觉效果。

同时还需要考虑植被的选择和养护，以及是否能够实现生态效益和环境保护的要求。

4. 材料选择。

材料选择是评价场地设计作图的关键要素之一。

评分时需要考虑设计中是否合理选择了材料，是否能够满足场地功能和美学的要求。

同时还需要考虑材料的质量和可持续性，以及是否符合环保和节能的要求。

5. 设计细节。

设计细节是评价场地设计作图的重要方面。

评分时需要考虑设计中是否充分考虑了细节部分，是否能够满足使用和维护的要求。

同时还需要考虑细节的精致性和实用性，以及是否能够提升整体设计的品质和价值。

6. 可持续性。

可持续性是评价场地设计作图的重要考量因素。

评分时需要考虑设计中是否充分考虑了可持续发展的理念，是否能够实现资源的有效利用和环境的保护。

同时还需要考虑设计的生命周期成本和社会效益，以及是否能够实现经济、社会和环境的可持续发展。

总结。

以上是一些常见的场地设计作图评分标准，希望能够对大家有所帮助。

在评分时，我们需要综合考虑以上各个方面的因素，以确保设计的质量和实用性。

场地地形题
任务书
设计条件
1．拟在某⼭坡上建纪念碑⼀座，场地现状如图所⽰。

2．纪念碑⼴场为35m×35m的⽅形，四⾓设计标⾼相同，中部向外微坡，以使⾬⽔流⼊⼴场四边内侧的暗沟内排出。

任务要求
1．确定纪念碑⼴场四⾓的设计标⾼，应使⼟⽅量基本平衡。

2．画出⼴场四周的护坡线（⾼：宽=1：2），并注明四⾓处的坡宽。

3．在保留原有树⽊和地势⾛向的条件下，调整⼴场两侧的地形，以形成排⽔凹⾕，使⾬⽔不流⼊纪念碑⼴场。

回答问题
1．⼴场四⾓设计标⾼应为（）m。

A．61 B．62 C．63 D．64
【答案】B
【解析】纪念碑⼴场处的原始地形为西北⾼东南低，坡度基本均匀，⾼差为64m-60m=4m，考虑挖填⼟⽅量平衡，⼴场四⾓设计标⾼显然应为62m。

2．挖填⽅零点以上为（）
A．填⽅（坡向外） B．填⽅（坡向内） C．挖⽅（坡向内） D．挖⽅（坡向外）
【答案】C
【解析】挖填⽅零点以上为挖⽅（坡向内），以下为填⽅（坡向外）。

场地设计作图题知识点场地设计作图是指根据场地的特点和要求，利用图纸和相关软件来表达和展现场地设计的概念和实施方案。

它是场地设计中一个重要的环节，能够帮助设计师更清晰地理解和传达设计思想，也方便了设计方案的沟通和展示。

下面将介绍一些场地设计作图中的常见知识点。

一、视觉表达技巧1.比例尺与图纸大小：在场地设计作图中，比例尺的选择是十分重要的。

设计师需要根据场地的大小和图纸的尺寸来确定合适的比例尺，以确保图纸上的信息能够准确传达。

一般来说，较小的场地可以选择较大的比例尺，而较大的场地则可以选择较小的比例尺。

2.图形符号与标注：为了更清晰地表达场地设计方案，设计师需要运用图形符号和标注。

例如，用不同线型表示不同物体或者功能区域，使用特定图形符号表示树木、灯具等元素，同时标注各个要素的尺寸、编号和名称等信息。

3.透视图与剖面图：透视图和剖面图是常用的两种视觉表达方式。

透视图可以将场地设计方案立体、立体感强的展现出来，让人更容易理解设计意图。

而剖面图则能够剖析场地的内部结构和空间组织，为设计方案提供更详细的展示。

二、元素布局与组合1.空间布局：场地设计作图中需要考虑场地内各个元素的布局，包括建筑物、景观设施、绿化植物等。

设计师需要合理安排这些元素，使得它们相互协调、组织有序，同时与周围环境相和谐。

2.比例与尺度：在场地设计作图中，设计师需考虑物体的比例与尺度。

比如，建筑物要符合人体工程学，绿化植物要考虑生长空间，道路要适应车辆流量等。

通过合理的比例与尺度处理，能够使设计作图更具真实感和可行性。

三、表达风格与色彩运用1.表达风格：场地设计作图的表达风格可以根据设计的主题和要求来确定。

例如，现代风格、自然风格、传统风格等不同的设计主题所对应的表达方式是不同的。

设计师需要根据特定的风格运用线条、色彩和材质等元素，准确传达设计理念。

2.色彩运用：场地设计作图中色彩的运用是十分重要的，能够给人直观的感受和美感。

设计师可以运用色彩来区分不同功能区域、突出重点元素，也可以通过色彩的搭配来传递不同的情绪和氛围。

一级注册建筑师《场地设计》（作图题）考试题库（真题整理）简答题1.设计条件1.下页图为一城市广场和城市道路关系图，道路路面宽2 4m，广场120m×45m。

2.广场坡度为1%，道路横坡坡度为2.5%，纵坡坡度为1%。

3.广场C、D、E点的高程分别为85.00、85.00、85.60。

答案：D参考评分标准2.设计条件1.沿正南北走向的场地剖面如图所示。

2.在城市道路与已建商住楼之间的场地上拟建层高为4.5m的商业建筑一座。

3.城市规划要求拟建建筑退后道路红线不小于15m，并保证在人行道上视点高度1.5m处至少能看到观光塔60m以上部分。

4.已建、拟建建筑均为条型建筑，且南北向布置；耐火等级多层为二级，高层为一级。

5.当地住宅建筑的日照间距系数为1.5。

6.应满足国家有关规范要求。

答案：B3.设计条件1.某城市广场及其紧邻的城市道路如图所示。

2.广场南北向及东西向排水坡度均为1.0%，A、B两点高程为101.60。

3.人行道纵向坡度为1.0%（无横坡），人行道路面与广场面之间为无高差连接。

答案：解题要点1.满足设计任务书与题意要求。

解题的关键在理解广场与人行道之间的“无高差连接”，同时又不在同一个坡面上。

广场地面南北方向和东西方向的排水坡度随人行道，都是1.0%；而广场地面的实际坡向则是由东北向西南，呈450斜向。

坡度应为1.4%。

2.根据A、B两点高程、坡度与坡向正确理解场地条件，并进行三维空间思维。

3.根据要求和场地条件绘制场地和道路等高线。

4.根据绘制出的等高线正确估算C、D两点高程。

5.正确运用设计等高线法进行场地竖向设计。

作图提示1.分析、计算与画（标）出C点的场地高程为101.75m。

2.分析、计算与画（标）出D点的场地高程为101.95m。

3.分析、计算与画（标）出城市广场的坡度为1.4%。

4.分析、计算与画（标）出城市广场最高点的高程为102.20m。

4.设计条件：·某坡地上已平整出三块台地，如图(a)所示。

场地设计作图评分标准场地设计作图评分标准。

场地设计作图是对一个空间进行规划和设计的重要环节，其质量直接影响到最终的施工效果和使用效果。

因此，对于场地设计作图的评分标准需要严格把控，以确保设计方案的科学性和实用性。

下面将从几个方面对场地设计作图的评分标准进行详细介绍。

一、设计方案的合理性。

1.1 方案的整体布局是否合理，能否满足使用功能和美观性的要求；1.2 设计方案是否考虑了场地的地理环境、气候条件等因素，是否符合实际使用需求；1.3 设计方案中是否考虑了场地的可持续发展性，是否具有一定的灵活性和可扩展性。

二、图纸的质量。

2.1 图纸的绘制是否准确，尺寸是否符合实际场地情况；2.2 图纸的标注是否清晰完整，包括尺寸标注、材料标注、设备标注等；2.3 图纸的图例和符号是否规范统一，是否易于理解和使用。

三、设计思路和创新性。

3.1 设计方案是否具有独特的设计理念和创新的设计手法；3.2 设计方案是否能够满足场地使用者的实际需求，是否能够提供舒适的使用体验；3.3 设计方案是否能够充分体现场地的特色和文化内涵，是否具有一定的艺术性和文化性。

四、施工可行性。

4.1 设计方案是否考虑了施工的可行性和经济性，是否能够有效控制施工成本；4.2 设计方案是否考虑了材料的可获得性和可替代性，是否能够保证施工进度和质量；4.3 设计方案是否考虑了施工过程中可能出现的问题和风险，是否具有一定的应变能力和解决方案。

五、环保和可持续发展性。

5.1 设计方案是否考虑了场地的环保性和可持续发展性，是否能够减少对自然环境的影响；5.2 设计方案是否采用了节能、环保的材料和技术，是否能够提高场地的资源利用效率；5.3 设计方案是否能够在使用过程中减少对环境的污染和破坏，是否具有一定的环保意识和责任感。

综上所述，场地设计作图评分标准需要综合考虑设计方案的合理性、图纸的质量、设计思路和创新性、施工可行性以及环保和可持续发展性等多个方面的因素。

场地设计(作图题)-室外停车场(一)(总分1012, 做题时间90分钟)**题任务书与解答任务书设计条件1．某单位拟扩建停车场，保留原有停车场入口，用地界线如图所示。

2．沿用地界线内侧至少留出2m宽绿化带，如果设计成纵横垂直排列停车方式时其转角处应退让1m。

3．垂直停车位尺寸为3m×6m，不少于4个残疾人停车位。

并设无障碍通道通向建筑入口。

4．车行道宽7m，并尽可能形成环形车道。

任务要求1.尽可能多地布置停车位并绘出位置、车位数、行车道、绿化带及残疾人停车位，并标注尺寸。

2．完成停车场作图并判断下列选择题。

SSS_TEXT_QUSTI分值: 100答案:[解析] 1．停车场出入口数量及其最小间距应满足《汽车库、修车库、停车场设计防火规范》要求。

2．合理布置停车带和行车道。

3．尽可能形成环形车道，方便通行。

4．停车位尽可能最多。

5．应设置残疾人车位。

[作图提示]1．根据《汽车库、修车库、停车场设计防火规范》，停车场停车数量大于50辆时需设2个出入口，且出入口之间的距离应大于10m。

2．停车场要贯通布置，形成回路。

3．残疾人车位应靠近建筑入口，并在后面设置残疾人通道。

选择题1.停车场共计停车( )辆。

A．68 B．69C．70 D．71SSS_SIMPLE_SINA B C D分值: 1答案:B2.残疾人停车位位于用地( )。

A．东面B．南面C．西面D．北面SSS_SIMPLE_SINA B C D分值: 1答案:D3.停车场出入口设置( )个，朝向( )。

A．2 东面B．3 东面C．2 东面和北面D．3 东面和北面SSS_SIMPLE_SINA B C D分值: 1答案:A**题任务书与解答任务书设计条件1．拟建停车场用地界线如图。

2．垂直停车位尺寸为3m×6m，水平停车位尺寸为3m×8m。

不少于4个残疾人停车位。

行车道宽7m，并应形成环路。

3．沿用地界线内侧至少留出2m宽绿化带，当垂直转角停车时应退让1m。

场地设计(作图题)-场地剖面(一)(总分1416, 做题时间90分钟)**题任务书与解答任务书设计条件1．某坡地已建有两栋建筑，南面建筑与北面建筑之间的间距是49m，其中坡地剖面如图所示。

拟在两栋建筑之间加建一栋新建筑，三栋建筑均为6m 高。

场地之间采用挡土墙分成三级水平台地。

2．要求通过一次挖方和填方确定新建建筑场地标高，并达到土方平衡。

3．要求新建建筑离南面建筑的距离最小。

4．日照间距系数为2.0。

任务要求1.根据所提供的场地剖面图，合理确定新建建筑的室外场地标高与位置，并绘制场地剖面图，并判断选择题。

SSS_TEXT_QUSTI分值: 100答案:[解析] 1．填挖方平衡。

2．土方量最小。

3．距离南面建筑最近。

4．满足日照间距要求。

[作图提示]1．通过分析，场地采用挡土墙分成三级水平台地且土方平衡，则新建建筑的场地标高为52.00。

2．经分析新建建筑的场地平台在40m坡地中间开始前后平分各为20m 时，进行填方和挖方平衡。

3．新建建筑距南面建筑的距离最近时，即满足日照间距(6+2)×2.0=16m。

选择题1.中间平台标高为( )。

A．51.50 B．52.00C．52.50 D．53.00SSS_SIMPLE_SINA B C D分值: 1答案:B2.土方平衡且土方量最小，并且离南面建筑距离最小为( )。

A．16m B．17mC．18m D．20mSSS_SIMPLE_SINA B C D分值: 1答案:A3.北侧已建建筑与中间台地挡土墙的间距为( )。

A．5m B．10mC．15m D．20mSSS_SIMPLE_SINA B C D分值: 1答案:A**题任务书与解答任务书设计条件1．某坡地已建有两栋建筑，南面建筑与北面建筑之间的间距是49m，其中坡地范围(宽40m×长100m) 如剖面图所示。

拟在两栋建筑之间加建一栋新建筑，三栋建筑均为6m高。

场地之间采用挡土墙分成三级水平台地。

场地设计(作图题)-场地地形设计(一)(总分1116, 做题时间90分钟)**题任务书与解答任务书设计条件已知某场地的标高为10.05，平面尺寸28m×24m，西南角缺一块6m×6m，呈L形的平面。

图中设有A点、B点。

任务要求1.按等高距0.05，坡度2.5%，设计成一台地。

2．按要求绘制等高线。

3．注明主要等高线间距离尺寸并标明A点、B点的设计标高。

SSS_TEXT_QUSTI分值: 100答案:[解析] 1．在图纸上熟练进入三维空间的思维。

2．正确运用设计等高线法进行场地竖向设计与表达。

[作图提示]1．根据坡度(i=2.5%)，求等高距为0.05的平距长度为0.05÷2.5%=2(m)2．依次画出等高距为0.05的等高线，其平距长度为2m。

3．根据所画等高线，可知A点在10.25的等高线上，设计标高为10.25；B点在 10.30的等高线上，设计标高为10.30。

选择题1.等高距为0.05的平距是( )。

A．1.5m B．2.0mC．2.5m D．3.0mSSS_SIMPLE_SINA B C D分值: 1答案:B2.A点的设计标高为( )。

A．10.20 B．10.25C．10.30 D．10.35SSS_SIMPLE_SINA B C D分值: 1答案:B3.8点的设计标高为( )。

A．10.20 B．10.25C．10.30 D．10.35SSS_SIMPLE_SINA B C D分值: 1答案:C**题任务书与解答任务书设计条件1．如图，拟在某自然坡地内平整出大小为16m×20m的场地一块，场地内标高为50m。

2．高于场地部分拟设置1:1放坡，低于场地部分采用挡土墙。

任务要求1.绘出放坡的位置和挡土墙的位置。

SSS_TEXT_QUSTI分值: 100答案:[解析] 1．掌握场地护坡的概念。

2．掌握填方、挖方及挡土墙概念。

[作图提示]1．由于护坡1:1，所以A点沿垂直(竖向)方向至58m等高线的距离为58-50=8m。
