高速铁路路基结构

高速铁路路基工程施工质量验收标准一、概述高速铁路路基工程是高速铁路建设的重要组成部分，其施工质量直接关系到高速铁路的安全、稳定和舒适性。

为了确保高速铁路路基工程的施工质量，制定本验收标准。

本标准适用于新建和改建设计速度为200km/h及以下铁路路基工程施工质量的验收。

二、验收标准1. 材料质量（1）路基填料应符合设计要求，土质应稳定、坚实，粒径应符合规定。

（2）路基填料的含水量应控制在设计要求的范围内，超过允许含水量的填料应进行处理。

（3）路基填料应进行必要的压实，压实度应符合设计要求。

2. 路基结构（1）路基结构应符合设计要求，包括路基床层、排水设施、防护设施等。

（2）路基床层应平整、坚实，顶面高程应符合设计要求。

（3）排水设施应设置合理，排水能力应满足设计要求。

（4）防护设施应设置合理，能够有效防止路基病害的发生。

3. 路基稳定性（1）路基边坡应稳定，边坡坡率应符合设计要求。

（2）路基沉降应控制在设计允许范围内，沉降速率应满足要求。

（3）路基横向裂缝应控制在设计允许范围内，裂缝宽度应满足要求。

4. 施工质量控制（1）施工单位应按照设计文件和施工技术规范进行施工，确保施工质量。

（2）施工过程中应加强质量控制，对关键工序和重要部位进行质量检查。

（3）施工单位应做好施工记录，及时反馈施工中出现的问题，确保工程质量。

三、验收程序1. 验收准备（1）施工单位完成工程后，应向建设单位提交验收申请。

（2）建设单位收到验收申请后，应组织相关人员进行预验收。

（3）预验收合格后，建设单位应向相关政府部门提交验收报告。

2. 验收检查（1）政府部门收到验收报告后，应组织专家进行验收检查。

（2）验收检查应包括资料审查、现场检查等内容。

（3）验收专家应及时提出验收意见，建设单位应根据验收意见进行整改。

3. 验收结论（1）整改完成后，建设单位应向政府部门申请验收结论。

（2）政府部门收到申请后，应组织专家进行验收结论。

（3）验收结论应包括工程质量是否合格、是否符合设计要求等内容。

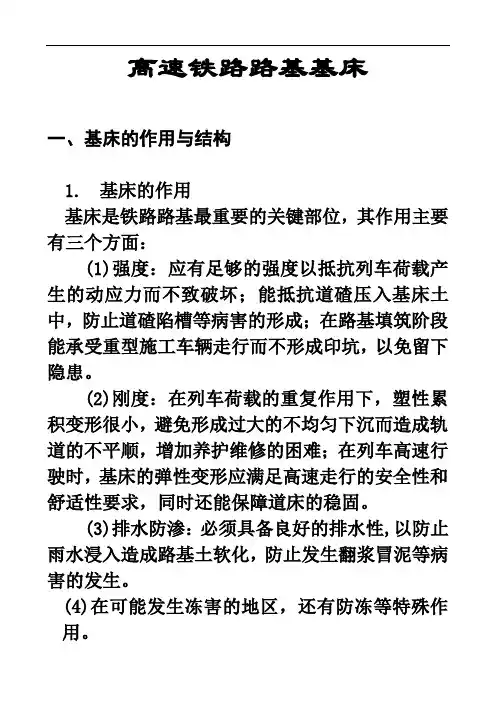

高速铁路路基基床一、基床的作用与结构1.基床的作用基床是铁路路基最重要的关键部位，其作用主要有三个方面：(1)强度：应有足够的强度以抵抗列车荷载产生的动应力而不致破坏；能抵抗道碴压入基床土中，防止道碴陷槽等病害的形成；在路基填筑阶段能承受重型施工车辆走行而不形成印坑，以免留下隐患。

(2)刚度：在列车荷载的重复作用下，塑性累积变形很小，避免形成过大的不均匀下沉而造成轨道的不平顺，增加养护维修的困难；在列车高速行驶时，基床的弹性变形应满足高速走行的安全性和舒适性要求，同时还能保障道床的稳固。

(3)排水防渗：必须具备良好的排水性,以防止雨水浸入造成路基土软化，防止发生翻浆冒泥等病害的发生。

(4)在可能发生冻害的地区，还有防冻等特殊作用。

2.基床的结构一般情况，高速铁路路基基床是由基床表层和底层组成的两层结构。

有的国家针对填料、气候、无碴轨道等不同线路情况，将基床表层再细分成两层或多层结构，每层使用不同材料或结构。

最典型的是德国无碴轨道的线路结构，包括钢筋混凝土板连续板、混凝土绝热层和支持层、素混凝土、矿碴混凝土、填土、道碴等。

日本在基床表层的表面铺设一层5cm厚的沥青混凝土，德国在有碴线路基床表层加设一层混凝土板和过滤层。

我国的京沪高速铁路路基基床采用两层结构。

二、基床表层设计基床表层是路基直接承受列车荷载的部分，又常被称为路基的承载层或持力层，因此基床表层的设计是路基设计中最重要的部分。

自20世纪50年代末日本开始研究东海道新干线路基以来，主要是研究强化的基床表层的设计及施工问题。

在此之前，日本铁路并无基床表层。

70年代，欧盟为了减少路基病害，提高路基适应大运量、高速度的运输需求，对路基上部的受力条件、结构、材料等方面进行了深入的研究。

法国在制定TGV线路技术标准前以及德国在建设高速铁路时，都对基床表层进行了比较深入研究。

1.基床表层的作用基床表层是铁路路基最重要的组成部分，是轨道的直接基础，担负着重要使命。

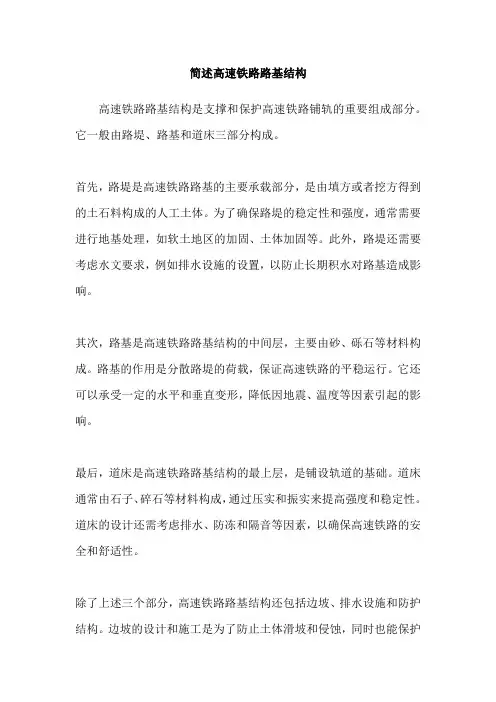

简述高速铁路路基结构
高速铁路路基结构是支撑和保护高速铁路铺轨的重要组成部分。

它一般由路堤、路基和道床三部分构成。

首先，路堤是高速铁路路基的主要承载部分，是由填方或者挖方得到的土石料构成的人工土体。

为了确保路堤的稳定性和强度，通常需要进行地基处理，如软土地区的加固、土体加固等。

此外，路堤还需要考虑水文要求，例如排水设施的设置，以防止长期积水对路基造成影响。

其次，路基是高速铁路路基结构的中间层，主要由砂、砾石等材料构成。

路基的作用是分散路堤的荷载，保证高速铁路的平稳运行。

它还可以承受一定的水平和垂直变形，降低因地震、温度等因素引起的影响。

最后，道床是高速铁路路基结构的最上层，是铺设轨道的基础。

道床通常由石子、碎石等材料构成，通过压实和振实来提高强度和稳定性。

道床的设计还需考虑排水、防冻和隔音等因素，以确保高速铁路的安全和舒适性。

除了上述三个部分，高速铁路路基结构还包括边坡、排水设施和防护结构。

边坡的设计和施工是为了防止土体滑坡和侵蚀，同时也能保护
铁路线路的稳定性。

排水设施的设置可以有效排除降雨和地下水对路基的影响，保持路基的干燥和稳定。

防护结构主要包括挡墙、挡土墙等，用于抵抗外部荷载和确保路基的完整性。

总而言之，高速铁路路基结构是确保铁路线路平稳运行和安全的重要组成部分。

它的设计和施工需要考虑各种因素，如土质条件、水文要求、地震影响等，以确保高速铁路的稳定性和舒适性。

同时，路基结构中的边坡、排水设施和防护结构也起到重要的保护作用。

高速铁路建设中的路基与桥梁设计优化随着城市化进程的推进，交通运输领域的发展迫切需要高速铁路的建设。

而高速铁路的设计优化对于确保运输系统的安全、高效运行具有至关重要的意义。

其中，路基与桥梁设计是高速铁路建设中的关键环节，需要进行全面且精确的优化。

一、路基设计优化路基是高速铁路的基础结构，直接影响着列车的行驶平稳性、安全性以及维护成本。

在路基设计中，需要考虑以下几个方面的优化：1.地质勘察和土力学分析：通过充分了解地下土质的情况，进行详细的地质勘察和土力学分析，以确定路基的设计参数。

这样可以确保路基在不同地质条件下具有足够的稳定性和承载力。

2.基床设计：在路基设计中，需要合理选择基床类型。

传统的土石填筑基床在施工周期长、施工难度大的情况下，可以考虑采用混凝土模块化路基。

这种路基具有模块化施工、工期短、稳定性好等优点，能够降低施工风险和维护成本。

3.排水设计：路基的排水设计是确保路基长期稳定运行的关键因素之一。

通过合理设计排水系统，可以避免水分对路基和桥梁结构的破坏。

优化排水系统的设计，可以采用透水材料作为路面，以提高路基的排水性能。

4.断面设计：高速铁路的路基断面设计应结合列车的运行速度和荷载特点，合理确定路基的宽度和高度。

断面设计的优化可以降低路基的工程量，并提高路基的纵向和横向稳定性。

在路基设计优化中，必须充分考虑工程的可行性和经济性，合理平衡各项设计指标，确保高速铁路建设的可持续发展。

二、桥梁设计优化高速铁路中桥梁是承载列车荷载的重要结构，直接关系到线路的安全和舒适性。

在桥梁设计中，需要进行如下几个方面的优化：1.材料选择：选择合适的材料对于桥梁的设计和施工具有重要影响。

在高速铁路桥梁设计中，常用的材料包括钢结构、混凝土结构等。

根据桥梁的功能和负荷要求，合理选择材料，以提高桥梁的承载能力和使用寿命。

2.结构形式：根据不同地理条件和桥梁的功能要求，选择合适的桥梁结构形式。

常见的桥梁结构包括梁式桥、拱桥和斜交桥等。

3 高速铁路的路基3.1 高速铁路路基的特点路基是轨道的基础，也叫线路下部结构。

高速铁路的出现对传统铁路的设计施工和养护维修提出了新的挑战，在许多方面深化和改变了传统的设计方法和观念。

高速铁路路基应按土工结构物进行设计，其地基处理、路堤填筑、边坡支挡防护以及排水设计等必须具有足够的强度、稳定性和耐久性，使之能抵抗各种自然因素作用的影响，确保列车高速、安全和平稳运行。

与普通铁路路基相比，高速铁路路基主要表现为以下三个特点：1．高速铁路路基的多层结构系统高速铁路线路结构，已经突破了传统的轨道、道床、土路基这种结构形式，既有有碴轨道也有无碴轨道。

对于有碴轨道，在道床和土路基之间，已抛弃了将道碴层直接放在土路基上的结构形式，作成了多层结构系统。

图3-1～图3-5分别为德国和法国高速铁路一般路基基床的断面型式，保护层的厚度为25～30cm。

图3-6为日本高速铁路板式轨道的基本结构型式之一，其把基床表层称为路盘或强化路盘，厚30cm，强化路盘的表层为5cm厚的沥青混凝土，其下为级配碎石（或高炉矿碴）。

2．控制变形是路基设计的关键控制变形是路基设计的关键，采用各种不同路基结构形式的首要目的是为高速线路提供一个高平顺、均匀和稳定的轨下基础。

由散体材料组成的路基是整个线路结构中最薄弱、最不稳定的环节，是轨道变形的主要来源。

它在多次重复荷载作用下所产生的累积永久下沉（残余变形）将造成轨道的不平顺，同时其刚度对轨道面的弹图3-1 德国高速铁路无碴轨道路堤的断面型式之一图3-2 德国高速铁路有碴轨道路堤的断面型式图3-3 法国高速铁路路堤的断面型式（单位：m）图3-4 法国高速铁路路堑的断面型式（基床土质差）（单位：m）图3-5 法国高速铁路路堑的断面型式（基床土质好）（单位：m）图3-6 日本高速铁路板式轨道路基的断面型式之一性变形也起关键性的作用，因而对列车的高速走行有重要影响。

高速行车对轨道变形有严格的要求，因此，变形问题便成为高速铁路设计所考虑的主要控制因素。

1、铁路路基：（断面）地基高速铁路路基的标准横断面示意图2、地基：2.1检测方法：动力触探（N63.5）静力触探（P s）基底施工见P155～P157。

2.3不满足地基承载力要求，需要处理或改良。

2.3.1浅层（3m以内），也不宜小于0.5m，用换填法。

适用范围：淤泥、淤泥质土、素填土、杂填土地基及暗沟、暗塘及湿陷性黄土、膨胀土、季节性冻土。

使用换填材料：砂、砂石、素土、灰土、二灰土。

换填施工方法：见P65～P68。

检测方法：环刀法、核子仪法、灌砂法、气囊法、K30、相对密度等。

2.3.2深层：施工方法：爆破：高压压力波，使土结构液化，形成密实（P69）。

夯实（指的是强夯）：强力夯击达到密实（P70～P72）。

挤密（挤压和振动）：指的是砂桩、碎石桩（P72～P82）、土桩（灰土、二灰土）（P82～P86）、石灰桩、粉喷桩、水泥粉煤灰碎石桩（CFG 桩）（P86～P87）。

检测方法：小应变 2.3.3软土地基排水固结法：排水系统：水平排水：砂垫层施工（P88～P89）。

竖向排水：砂井（P90～P91）、袋装砂井（P92～P93）、塑料排水板（P94～P96）。

加压系统：堆载法（P96～P97）、真空预压法（P97～P99）、降水法、电渗法、联合法。

图4-14 排水固结系统检测方法：砂井成孔垂直度、深度、砂井装砂是否饱满。

2.3.4化学加固法灌浆法：材料要求、施工工艺、施工注意事项、常见问题及对策见P100～P107。

高压喷射注浆法：浆材选择、施工机械、施工工艺、施工注意事项见P107～P112。

水泥土搅拌法：湿法见P113～P116，干法见P116～P122。

检测方法：荷载板、小应变。

3、路堤图4-18 灌浆施工工艺流程3.1填料选择（P30～P31）高速铁路最好选择A 、B 料，C 组和改良土也可。

3.2一般路堤施工要点：土方路堤填筑见P157～P160。

表 我国路基填料分类标准土石路堤填筑见P160～P163。

一、绪论+高速铁路线路高速铁路的定义：最高行驶速度在200km/h以上、旅行速度超过150km/h的铁路系统。

高速列车：以最高速度200km/h以上运行的列车。

它不但包括轮轨式列车，还应包括磁悬浮列车等。

高速铁路运营特征：概括为高速度、高舒适性、高安全性、节能环保和高密度。

要求高速线路具有高平顺性、高稳定性、高可靠性及一定的耐久性。

高速铁路的平纵断面设计的标准要以提高线路的平顺性为主。

高速铁路线路平面标准：包括超高（欠超高,过超高）、最小曲线半径、缓和曲线长度等。

线路纵断面标准：包括最大坡度值和竖曲线等。

外轨超高：为了平衡离心力，使内外两股钢轨受力均匀，垂直磨耗均等，旅客不因离心加速度而感到不适，将外轨抬高一定程度。

轨距加宽：为防止轮对被轨道楔住或挤翻钢轨，对于小半径曲线的轨距要适当加宽，以使机车车辆能顺利通过曲线，减少轮轨间的磨耗。

欠超高产生离心加速度从而影响旅客舒适度；欠超高、过超高都会使钢轨承受列车的偏压而内外轨磨耗不均。

限制欠超高、过超高以保证高速铁路线路所要求的高平顺性和高舒适度。

保证高速列车的旅客乘坐舒适度，因此取过超高允许值与欠超高允许值一致。

高、低速列车共线允许时欠、过超高之和的允许值［hq+hg］。

最小曲线半径与运输组织模式、速度目标值、旅客乘坐舒适度和列车运行平稳度等有关。

最大曲线半径标准关系到线路的铺设、养护、维修能否达到要求的精度。

缓和曲线：为了使列车安全、平顺地由直线运行到圆曲线（或由圆曲线运行到直线）而在直线与圆曲线之间设置一个曲率半径逐渐变化的曲线称为缓和曲线。

缓和曲线长度由车辆脱轨加速度、未被平衡横向离心加速度时变率和车体倾斜角速度确定，即主要是由超高时变率和欠超高时变率两项因素确定缓和曲线的长度。

线路的最大坡度：应根据地形条件、动车组功率、运输组织模式、设计线的输送能力、牵引质量、工程数量和运营质量等，经过牵引计算验算并经技术经济比选分析后确定。

相邻坡段的坡度差：允许的最大值，主要由保证运行列车不断钩这一安全条件确定，常规铁路相邻坡段的坡度差主要受货物列车制约。
