高速铁路路基施工方案一、引言高速铁路作为一种重要的交通运输方式，对于现代社会的发展起着至关重要的作用。
而高速铁路的路基施工方案，是确保铁路线路安全稳定的重要环节。
本文将对高速铁路路基施工方案进行详细的阐述，包括施工流程、施工技术和质量控制等内容。
二、施工流程1. 前期准备：在施工前，应进行综合勘察和设计，确定施工的具体方案和工程量，制定施工计划，并对施工人员进行培训，确保施工过程的安全和可行性。
2. 路基平整：首先需要对铁路基底进行平整处理，清理杂物和浸泡土壤，确保路基的稳定性。
然后根据设计要求进行平整，铺设碎石层作为基础层。
3. 确定路基高度：根据设计要求和地形状况，确定路基的高度和坡度。
在这一阶段，需要使用测量仪器进行精确测量，确保路基的高度和坡度符合要求。
4. 施工设备准备：根据施工方案，组织采购和准备所需的施工设备和材料，包括挖掘机、卡车、混凝土搅拌站等。
5. 填筑路基：利用挖掘机和卡车等设备，将挖掘出的土方倒入路基位置，并进行压实，确保路基的稳定性和承载能力。
6. 增加支撑工程：针对特殊地质条件或需要加固的路段，根据设计要求增加支撑工程，以提高路基的稳定性。
7. 配置砂石料：根据设计要求，将砂石料进行筛分和洗净，并按照一定比例进行混合，以保证路基的强度和稳定性。
8. 碾压路基：利用碾压机对路基进行碾压，以提高其密实度和承载能力。
保持适当的温度和湿度，确保路基的质量。
9. 巩固路基：在路基表面施工边坡保护结构，如草坪、防护墙等，以保护路基免受外力破坏。
三、施工技术1. 施工设备的选择和使用：高速铁路路基施工需要使用各种设备，如挖掘机、卡车、压路机等。
在选择和使用这些设备时，应根据具体情况进行判断和调整，确保施工的效率和质量。
2. 土方挖掘和处理：在进行路基施工时，需要挖掘一定深度的土方。
在挖掘土方时，应注重处理挖掘出的土方，避免对环境和交通造成不良影响。
3. 土方填筑和压实：在进行土方填筑时，应注意土方的均匀分布和压实程度。
路基排水设备施工地面排水设备的类型？分别适用于什么条件？地面排水设备主要有：排水沟、测沟、天沟、截水沟、矩形沟槽、跌水沟和急流槽等。
排水沟是设置于路堤护道的外侧，用以排除路堤范围内的地面水和截排从田野方向流向路堤的地面水的地面排水设备。
测沟是位于路堑路肩边缘的外侧，用以汇集和排除路堑范围内的地面水。
在线路不填不挖的地段亦应设置测沟。
天沟位于堑顶边缘以外，可设一道或几道，用以截排堑顶上方流向路堑的地面水。
截水沟设置于路堑边坡平台上及排水沟、测沟、天沟所在部位以外的其他地方，用以截排边坡平台以上的坡面水或所在地区的部分地面水。
矩形水槽，当水沟所在地段土质不良或地质不良，水沟易于变形，以及受地形、地物或建筑限界的限制，不能设置占地较宽的梯形水沟时，排水沟、测沟、天沟、截水沟均宜采用矩形水沟的形式。
跌水、缓流井和急流槽，在地形陡峻地段，水沟的沟底纵坡很大时，可修建跌水、急流槽和缓流井等排水设施，以减少沟内流速，降低动能。
地下排水设备的类型？分别适用什么条件？地下排水设备的类型有：明沟与槽沟、边坡渗沟、支撑渗沟、截水渗沟与引水渗沟、渗水隧洞、水平钻孔、立式集水渗井与渗管明沟与槽沟是敞开的地下排水设备，用于拦截、引排埋藏不深的地下水（一般为2m以内的潜水和上层滞水），并可兼排地表水。
设置时，宜沿线路方向和顺沟谷走向布置，沟底应埋入不透水地层内，沟壁最下一排渗水孔的底部应高出沟底不小于0.2m。
为避免开挖断面过大，明沟深度不宜超过1.2m，若再深可用槽沟；槽沟深度不宜超过2m，若再深宜改用渗沟。
边坡渗沟是为疏导潮湿边坡及引排边坡上层滞水和泉水而修建的排水设备，同时可起支撑边坡的作用。
其适用于土质路堑边坡不陡于1：1 或路堤边坡因潮湿容易发生表土坍滑的部位。
支撑沟是用来支撑可能滑动的不稳定土体或山坡，并排除在滑动面附近的地下水和疏干潮湿土体的一种地下排水设备。
截水渗沟与引水渗沟，截水渗沟用于拦截地下水，使其不流入病害区；引水渗沟是用来引排山坡湿地、洼地或路基内的地下水，以便疏干附近土体和降低地下水位。

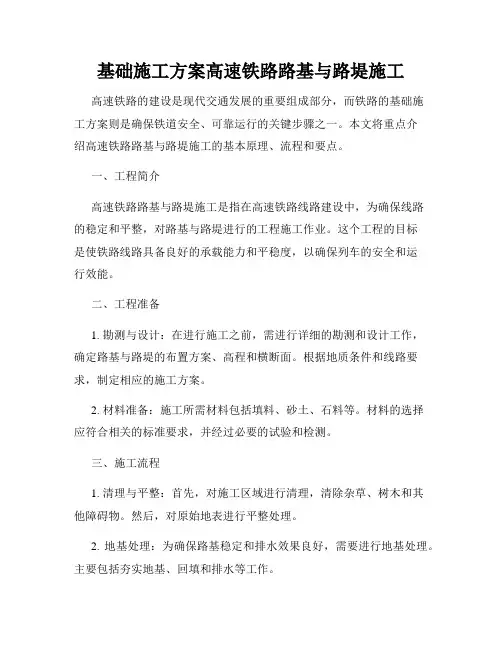

基础施工方案高速铁路路基与路堤施工高速铁路的建设是现代交通发展的重要组成部分，而铁路的基础施工方案则是确保铁道安全、可靠运行的关键步骤之一。
本文将重点介绍高速铁路路基与路堤施工的基本原理、流程和要点。
一、工程简介高速铁路路基与路堤施工是指在高速铁路线路建设中，为确保线路的稳定和平整，对路基与路堤进行的工程施工作业。
这个工程的目标是使铁路线路具备良好的承载能力和平稳度，以确保列车的安全和运行效能。
二、工程准备1. 勘测与设计：在进行施工之前，需进行详细的勘测和设计工作，确定路基与路堤的布置方案、高程和横断面。
根据地质条件和线路要求，制定相应的施工方案。
2. 材料准备：施工所需材料包括填料、砂土、石料等。
材料的选择应符合相关的标准要求，并经过必要的试验和检测。
三、施工流程1. 清理与平整：首先，对施工区域进行清理，清除杂草、树木和其他障碍物。
然后，对原始地表进行平整处理。
2. 地基处理：为确保路基稳定和排水效果良好，需要进行地基处理。
主要包括夯实地基、回填和排水等工作。
3. 填筑路基：根据设计要求，将填料均匀地铺设在地基上，通过合理的夯实与压实措施使路基达到既定的承载能力和平整度。
4. 建设路堤：在路基的基础上，进行路堤的施工。
根据设计要求，依次进行填筑、夯实和压实工作，确保路堤的稳定性和承载能力。
5. 过程监控与质量控制：在施工过程中，需要严格进行监控与控制，确保施工质量符合标准要求。
对路基与路堤的夯实度、压实度等关键指标进行监测与测试，以及时发现和解决问题。
四、施工要点1. 施工机械与设备：根据工程规模和要求，合理选择施工机械与设备。
包括挖掘机、翻斗车、压路机等。
机械的选择应符合工程的要求和施工的效率。
2. 安全施工：高速铁路施工过程中，安全是首要考虑的因素。
工地内应设立明确的安全警示标志和安全防护设施，严格遵守施工现场安全规范，确保施工人员的人身安全。
3. 节约环保：在施工过程中，应加强对材料和资源的合理利用，并采取相应的环保措施，减少施工对环境的影响。
高铁路基工程施工方案一、工程概述高速铁路是指设计时速大于200km/h的铁路，是目前世界上运营速度最快的一种交通工具。
高速铁路的建设和发展对国家经济和社会的发展起着至关重要的作用。
高速铁路路基工程是高速铁路建设的重要组成部分，它承担着支撑轨道、传递车辆荷载和耐久性的重要任务。
高速铁路路基工程施工是完成高速铁路建设的关键环节，对于确保工程质量、减少施工风险、提高施工效率具有重要的意义。
二、施工准备1.工程前期准备在进行高速铁路路基工程施工前，需要进行充分的工程前期准备。
首先需要对施工区域进行勘察和设计，明确勘察设计的基本要求，并制定相应的施工方案。
同时，需要采购必要的施工设备、施工材料和劳动力资源，为施工做好充分准备。
另外，需要对施工现场进行安全环境评估和风险管理，并建立相应的施工管理措施。
2.人员安排在进行高速铁路路基工程施工时，需要合理安排施工人员。
首先需要确定施工人员的数量和岗位，按照工程需要合理分配人员。
其次，需要对施工人员进行培训和技能提升，以确保施工人员能够胜任相应的工作。
另外，需要建立相应的施工队伍和施工班组，协调好各个施工人员的工作任务，提高施工效率。
三、施工工艺1.路基开挖与填筑在进行高速铁路路基工程施工时，首先需要进行路基开挖与填筑工作。
路基开挖是指在工程施工中，通过施工设备对路基进行削挖，将路基原有的土石料取出并清理干净。
路基填筑是指在路基开挖后，通过填料设备将路基填补至设计要求的标高。
在进行路基开挖与填筑时，需要注意对路基的土石料进行分类处理，合理利用开挖和填筑土方。
同时，需要对填土进行加固和压实，以确保路基的稳定性和承载能力。
2.基础施工在进行高速铁路路基工程施工时，需要在路基上进行基础施工。
基础施工是指在路基上进行桩基、桩基、筏基、桩基等基础施工工作，以确保路基的稳定性和耐久性。
在进行基础施工时，需要根据工程设计要求，选用合适的基础材料和施工设备，并严格按照设计要求进行施工。
高速铁路路基施工及维护
课程简介：
课程定位
1、高速铁路工程及维护技术专业定位
以高速铁路施工企业和高速铁路运营单位对人才的需求为出发点，实施“分段培养、能力递进”的工学结合人才培养模式，培养适应高速铁路发展需要，具备良好的职业技能和职业素质，德、智、体全面发展的高技能人才。
培养具有高速铁路工程必备理论知识、较强实践能力及新技术学习应用能力、一定创新意识，能从事高速铁路施工及维护一线的高速铁路施工员、质检员、线路工、路基工等岗位工作的高技能人才。
高速铁路工程及维护技术专业定位
2、课程定位
本课程是国家示范院重点建设专业“高速铁路工程及维护技术专业”的核心专业课程，本课程旨在培养学生较全面地掌握高速铁路路基工程的基本概念和施工工艺、具备较强的分析与解决路基工程施工与维护工作中的实际问题的能力，贯彻执行施工技术规范和质量标准的能力，能够胜任施工员、质检员、路基工等工作岗位。
掌握高速铁路路基基底处理、高速铁路路堤施工、高速铁路路堑施工、高速铁路路基设备的施工及维
护、高速铁路路基过渡段工程的施工及维护技能。
先修课程《铁道工程地质》、《铁道工程测量及监测》、《工程力学》等课程的学习为本门课程的学习提供职业技能的理论知识。
而本课程又为《线路工技能培训》、《高速铁路工程项目管理》、《铁道工程预算》等专业拓展课程的学习提供了必需的理论基础知识和专业基本能力。
路基排水设备施工地面排水设备的类型？分别适用于什么条件？地面排水设备主要有：排水沟、测沟、天沟、截水沟、矩形沟槽、跌水沟和急流槽等。
排水沟是设置于路堤护道的外侧，用以排除路堤范围内的地面水和截排从田野方向流向路堤的地面水的地面排水设备。
测沟是位于路堑路肩边缘的外侧，用以汇集和排除路堑范围内的地面水。
在线路不填不挖的地段亦应设置测沟。
天沟位于堑顶边缘以外，可设一道或几道，用以截排堑顶上方流向路堑的地面水。
截水沟设置于路堑边坡平台上及排水沟、测沟、天沟所在部位以外的其他地方，用以截排边坡平台以上的坡面水或所在地区的部分地面水。
矩形水槽，当水沟所在地段土质不良或地质不良，水沟易于变形，以及受地形、地物或建筑限界的限制，不能设置占地较宽的梯形水沟时，排水沟、测沟、天沟、截水沟均宜采用矩形水沟的形式。
跌水、缓流井和急流槽，在地形陡峻地段，水沟的沟底纵坡很大时，可修建跌水、急流槽和缓流井等排水设施，以减少沟内流速，降低动能。
地下排水设备的类型？分别适用什么条件？地下排水设备的类型有：明沟与槽沟、边坡渗沟、支撑渗沟、截水渗沟与引水渗沟、渗水隧洞、水平钻孔、立式集水渗井与渗管明沟与槽沟是敞开的地下排水设备，用于拦截、引排埋藏不深的地下水（一般为2m以内的潜水和上层滞水），并可兼排地表水。
设置时，宜沿线路方向和顺沟谷走向布置，沟底应埋入不透水地层内，沟壁最下一排渗水孔的底部应高出沟底不小于0.2m。
为避免开挖断面过大，明沟深度不宜超过1.2m，若再深可用槽沟；槽沟深度不宜超过2m，若再深宜改用渗沟。
边坡渗沟是为疏导潮湿边坡及引排边坡上层滞水和泉水而修建的排水设备，同时可起支撑边坡的作用。
其适用于土质路堑边坡不陡于1：1 或路堤边坡因潮湿容易发生表土坍滑的部位。
支撑沟是用来支撑可能滑动的不稳定土体或山坡，并排除在滑动面附近的地下水和疏干潮湿土体的一种地下排水设备。
截水渗沟与引水渗沟，截水渗沟用于拦截地下水，使其不流入病害区；引水渗沟是用来引排山坡湿地、洼地或路基内的地下水，以便疏干附近土体和降低地下水位。
渗水隧洞是用于截断和引排深层地下水的排水设备。
水平钻孔是用平卧钻机向滑体含水层打倾斜角不大的平孔，然后在钻孔内插带孔的钢管或塑料管，用以引排地下水而疏干土体的一种排水设备。
立式集水渗井与渗管是用于集引多层含水层和潮湿土体中地下水的排水设备。
一般成群布置，与地下水流方向垂直，并与水平钻孔、排水设备配合使用。
绘制梯形断面排水沟横断面图（坡度1:1，底宽0.4m，高0.6m，壁厚0.3m），并计算每米断面挖方工程量和砌体工程量。
挖方工程量；0.5*（0.4+0.4+0.6+0.6）*0.6*1=0.6砌体工程量；0.5*（0.3+0.3+0.6+0.6+0.4+0.4+0.3+0.3）*(0.6+0.3)=1.44 1.44-0.6=0.84编制路基排水设备施工方案。
1.工程概况：2+085到ＤＫ２＋１２６．２２侧沟2+085到2+090段两侧各一条侧沟长为5米天沟2+085到2+090一条估计3米排水沟2+110到2+126.22路堤两侧排水沟两条，长16.22米13+245到13+440天沟：13+245到13+440一条天沟长175米侧沟：13+245到13+280段路堤的一侧长35 米13+245到13+320段路堤的两侧各一条长75米13+320到13+340段路堤的一侧一条长20 米13+320到13+340段路堤的两侧各一条长20 米排水沟：13 +320 到13+340路堤的一侧过渡段长度为6 米吊沟：13+245到13+320路堤的一侧一条长为75米2.施工准备：（1）审阅图纸：仔细审阅设计文件，审核有无不当之处，图纸所标注的尺寸有无错误、遗漏，是否详尽，有无不明白的地方等；如有不相符应立即与设计、监理联系，以便及时更正。
（2）现场放样及复核：对照施工图纸及技术交底要求,放出路基的中线和两侧的开挖边线，确定路基排水构筑物的具体位置，并作好相应的施工调查工作。
（3）根椐现场放样及复核，复核新建排水系统与原灌排系统的连接是否顺畅，不顺畅的不能满足排水要求的，要及时与设计及监理联系进行修正，以便对排水系统的进一步调整。
（4）施工技术交底：技术人员根据设计图纸、外业及内业资料编制规范的施工技术交底。
施工技术交底资料严格按照技术交底表格格式(可带附件)，技术交底应有交底图、文字说明及施工注意事项，并有交接双方签字记录等。
主要机具设备：挖掘机、汽车、混凝土拌和机、砂浆拌和机、小直径插入式捣固器、潜水泵、压路机、装载机。
劳动组织：施工负责人1人，技术2人，安全1人，质量1人，木工5人，混凝土工5人，石工10人，电工1人，其他杂工10～15人。
3.施工作业及质量要求路基地表排水措施路基地表排水根据设计要求及路基所处地理位置、地质情况、地下水发育情况、路基周边原有排水系统等可采取路基边沟、天沟排水，改河（沟），路基横向排水沟等排水措施，现场根据设计要求及实际情况采取一种相应有效的排水措施。
路基边沟、天沟排水措施（1）路基在施工前，应根据路基所在段的具体地理情况综合考虑，在路基开挖线以外做好排水边沟或天沟，以防止路基施工过程中地表水对路基施工范围的影响。
（2）在选择路基边沟、天沟等地表排水设施位置时，应充分考虑该排水设施与天然沟渠和相邻的桥涵、隧道、车站等排水设施及路基面排水、坡面排水、电缆沟槽两侧排水衔接，组成完整的排水系统。
路基施工前应核对全线排水系统的设计是否完备和妥善。
（3）路基排水工程应及时实施，防止在施工期间因地表水及地下水的侵入而造成路基松软和坡面坍塌。
改河（沟）排水措施路基工程在施工前，对于路基周边的河（沟），根据设计要求进行改移，若设计没有要求的，可根据实际调查，对路基以后存在安全、质量影响的，应及时提出变更设计。
在河（沟）的改移施工过程中要注意以下几点：（1）改河（沟）工程应在枯水期施工。
旱季不能完成时，应妥善做好渡洪措施。
（2）河道（沟）开挖应先挖中段，再挖末段。
必须经检查确认新河（沟）床已符合要求后，方可挖通其上游河段。
（3）利用开挖新河道（沟）的土石填平旧河道（沟）时，在新河道（沟）未通流疥，不得堵断旧河道（沟）。
（4）通流时，改河（沟）上游进口河（沟）段的河（沟）床纵坡应稍大于设计坡度。
路基横向排水沟排水措施（1）路基横向排水沟应与路基两测排水沟相接，组成完整的排水系统，水路畅通无隐患。
（2）水沟基底处理应符合设计要求，基底应密实、平整，且无草皮、树根等杂物，无积水。
（3）预制横向排水沟的基础与基坑边坡应密实、平整。
预制件拼装应平顺、稳定，接缝咬合完好，并与基础和边坡密贴无空洞。
（4）横向排水沟盖板安装应平整。
（5）横向排水沟沟底坡度应符合设计要求，并与路基两侧排水沟相接，且沟底相接处不产生积水。
4.质量保证措施（1）使用的粗、细骨料、水泥、水、石料等原材料应符合设计和国家现行有关标准的规定。
（2）混凝土应采用机械拌和，并按规定配比进行现场过秤，其配合比应通过试验确定。
（3）混凝土浇筑及浆砌完毕后，应及时采取有效的养护措施。
（4）自投料完算起，搅拌时间不得少于2。
（6）砂浆应随拌随用，搅拌好的砂浆应在3h内使用完毕，当施工期间最高气温超过30时，应在拌成后2h内使用完毕。
（7）浆砌工程应采用挤浆法分层，分段砌筑，坐浆饱满，勾缝平顺，几何尺寸和垫层厚度符合设计要求。
砌筑完成后应及进采取有效的养护措施。
（7）路基排水设施基底处理应符合设计要求，基底应密实、平整，且无草皮、树根等杂物，无积水。
排水设施、垫层、滤层的结构形式应符合设计要求，并保证排水通畅。
（8）浆砌水沟铺砌应密实、平顺、整齐、无渗漏水，沟内不积水，无淤塞。
水沟泄水孔设置位置、布置形式、尺寸、数量应符合设计要求，且排水通畅。
（9）路基排水设施施工的位置、断面、尺寸、坡度、高程及使用材料应符合设计要求。
（10）排水设施应纵坡顺适、沟底平整、排水畅通、无冲刷和阻水现象，沟渠边坡必须平整稳定。
5.安全保证措施（1）施工应做好施工前期准备工作，正确选用施工方法，并结合施工具体实际，编制安全技术措施计划，制定操作细则，并向施工人员进行技术交底。
（2）工地内应设安全标志，夜间施工作业应有足够的照明设施，并不得擅自拆除。
（3）路基高边坡作业时，严禁上下同时作业，高边坡作为人员必须有相应的安全保证措施。
（4）严禁穿拖鞋、赤脚、酒后上岗作业。
（5）在施工区段的危险区域必须设置安全防护围栏，高度不得低于1m，并在显眼位置处做好警示标识牌。
（6）人工搬运施工所用材料时，应互相配合，同步操作。
6.文明施工（1）尽量少占或绕避林地、耕地，保护原有树木及地表植被，临时用地范围的耕地采取措施复耕。
（2）施工场地内修建施工排水系统并确保畅通，工地废水排放前先经沉淀，并采取必要的净化措施处理后方可排放，有害物质要定点存放并按有关规定处理。
（3）运输可能产生粉尘的车辆配备挡板及棚布，防止粉尘飞落，减少对生产人员和当地居民造成危害，必要时进行洒水。
（4）工程完工后及时清理现场垃圾，做到文明退场。
（5）开挖天沟的土方，要及时清除或在侧面夯平。
查找因排水问题引起的路基病害案例，并提出预防或整治措施1.增加路基土体含水量，降低抗剪强度。
2.地下水渗入基床，引起翻浆冒泡泥。
3.地下水在边坡活动，引起边坡变形。
4.地下水侵湿路堤下部，引起基地滑动。
5.地下水在山坡活动，促进滑坡崩塌。
防治滑坡的措施排水措施滑坡的发生和发展都与水的作用有关，排水是防治各类滑坡之本。
但应根据具体情况，采用切合实际的排水方式。
对滑坡体以外的地表水，应加以拦截和引出，在滑坡可能发展的边界5 m以外修建一条或多条环形截水沟；对滑坡体以外的地下水，应修建截水盲沟；对滑坡体内的地下水，应疏干和引出，浅层地下水采用支撑盲沟，深层地下水采用泄水隧洞，亦可采用垂直孔群或仰斜孔群排水；对滑体范围内的地表水，应尽快汇集引出以防下渗，在充分利用天然沟谷的基础上，修建排水系统。
1.3.2 减重措施当滑动面不深，且滑体呈上陡下缓状，滑坡范围外有稳定的山坡，滑坡不可能向上发展时，在滑坡上部减重，以减小滑坡的下滑力，是一种操作简单、经济实惠的防治措施。
将减重的土体堆在坡脚反压，以增加抗滑力，效果更好。
1.3.3 支挡措施根据滑体推力的大小，可以选用适当的支挡结构防滑。
1.3.3.1 抗滑挡墙。
它施工方便，稳定滑坡收效快。
抗滑挡墙多为重力式，石砌，也有用混凝土或钢筋混凝土的。
1.3.3.2 抗滑桩。
它是利用桩在稳定岩土中的嵌固力支挡滑体的建筑物。
它具有对滑体扰动少，操作简便，工期短，收效快，对行车干扰小，安全可靠等优点。
抗滑桩多为挖孔或钻孔放入钢筋骨架灌筑混凝土而成。
抗滑桩在滑动面以下的锚固深度，应根据滑体作用在桩上的主动土压力、桩前的被动土压力、岩土性质等来确定。
