凸透镜成像规律测试题

凸透镜成像规律经典练习题1、将凸透镜正对太阳光，可以在距离凸透镜10cm处得到一个最小最亮的光斑。

如果使用此透镜来观察邮票上较小的图案，则邮票到透镜的距离应该小于10cm。

2、一凸透镜的焦距是10cm。

将点燃的蜡烛从离凸透镜50cm处移到15cm处的过程中，像的大小会变大，像距会变小。

3、如果某物体放在凸透镜前30cm处时，能在光屏上得到一个倒立缩小的实像，则该凸透镜的焦距可能是20cm。

4、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的。

5、XXX在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20cm处，在透镜另一侧的光屏上观察到缩小的像。

如果XXX把点燃的蜡烛置于原来的光屏处，则所成像的性质是倒立缩小的实像。

6、XXX和XXX用焦距相等的相同照相机对XXX同学拍照，洗出的底片分别为右图中的甲和乙。

根据图片可以得知，XXX离XXX的距离近。

7、通过凸透镜观察XXX的脸庞时，不可能看见下图中的像。

8、如图是用来研究凸透镜成像规律的实验装置示意图（屏未画出）。

当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。

如果将蜡烛移到刻度为30cm处，则可以在屏上得到正立放大的像。

9、一物体沿凸透镜的主光轴移动，当物距为30厘米时，在凸透镜另一侧的光屏上得到一个放大的实像。

当物体移至物距为15厘米时，它的像一定是放大的实像。

10.在“凸透镜成像规律”实验中，同学使用了四块有不同焦距的凸透镜。

在将光屏移到距离凸透镜16厘米的位置后，得到了一个倒立、放大的像。

这块凸透镜的焦距可能是：A、f=4厘米；B、f=8厘米；C、f=12厘米；D、f=16厘米。

11.在研究凸透镜成像的实验中，如果经凸透镜成放大的实像，则物距u应满足：A。

u＞2f；B。

2f＞u＞f；C。

u=2f；D。

u＜f。

12.当物体由远处向凸透镜焦点移近的过程中，像距与实像的变化情况是：A。

1．小明同学在探究“凸透镜成像规律及应用”的活动中，选用了焦距未知的凸透镜。

（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为_______cm。

（2）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在_______上，为实验探究做好准备。

（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，再移动光屏，直到在光屏上得到一个清晰的像为止。

生活中________就是利用这一成像原理来工作的。

（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的________(凸透镜/凹透镜)，这与____________________________(近视/远视)的矫正相似。

【答案】10 同一高度照像机凹透镜近视【解析】（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，此处即为焦点的位置，由图甲可知，则该凸透镜的焦距为10cm。

（2）为使像成在光屏的中央，实验前将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在同一高度。

（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，此时的物距为40cm，物体在凸透镜的二倍焦距点之外，再移动光屏，在光屏上得到一个清晰倒立缩小的实像像。

生活中照相机就是利用这一成像原理来工作的。

（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，物距变大，根据物近像远像变大的规律可知像成在了光屏的前方，要使像仍成在光屏上，需要一个发散透镜，即凹透镜；凹透镜是用来矫正近视眼的，因此这与近视眼的矫正相似。

故答案为：(1). 10 (2). 同一高度 (3). 照像机 (4). 凹透镜；近视。

2．（7分）如图所示在“探究﹣﹣凸透镜成像”的实验中，凸透镜焦距为1 5cm（1）实验前应首先调整蜡烛、凸透镜、光屏，使烛焰、凸透镜、光屏三者中心大致在同一高度，其目的是．（2）如图，光屏应在区域前后移动，才能得到清晰、倒立、（选填“放大”或“缩小”的实像，根据这一原理人们制成了．（3）在蜡烛和凸透镜之间放上一个近视眼镜，则发现像变得模糊了，这时应适当向（选填“左”或“右”）移动光屏，才能重新得到清晰的像．（4）若实验中将光屏换成平面镜，则从侧面（选填“能”或“不能”）看到清晰、倒立的烛焰像，此时蜡烛在平面镜中成像，像与凸透镜大小．【答案】（1）使像成在光屏的中央；（2）③；放大；幻灯机；（3）右；（4）不能；相等．【解析】试题分析：（1）点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在同一高度上，这样才能使像成在光屏的中央；（2）由图知，凸透镜焦距是15cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定在30cm刻度线位置时，物距为50cm﹣30cm=20cm，即蜡烛在1倍和2倍焦距，所以此时成倒立放大的实像，像在2倍焦距之外，幻灯机（投影仪）是根据这个原理制成的；（3）在蜡烛和凸透镜之间放上一个近视眼镜，由于近视眼镜是凹透镜，对光线有发散作用，所以通过凸透镜的光线比以前会聚得要晚了，像距更大了，因此要得到清晰的像，需将光屏远离凸透镜．当烛焰距凸透镜40cm时，物距大于2f，移动光屏，可在光屏上得到一个清晰的倒立缩小的实像，照相机就是利用这一成像规律工作的；（4）平面镜所称成的像是虚像，光屏上不能承接到像；根据平面镜成像特点可知，像与物的大小相同，所以此时蜡烛在平面镜中成像，像与蜡烛大小相等．考点：凸透镜成像、平面镜成像3．（10分）在“探究凸透镜成像规律”的实验中：（1）由图甲可知，该凸透镜的焦距是 cm。

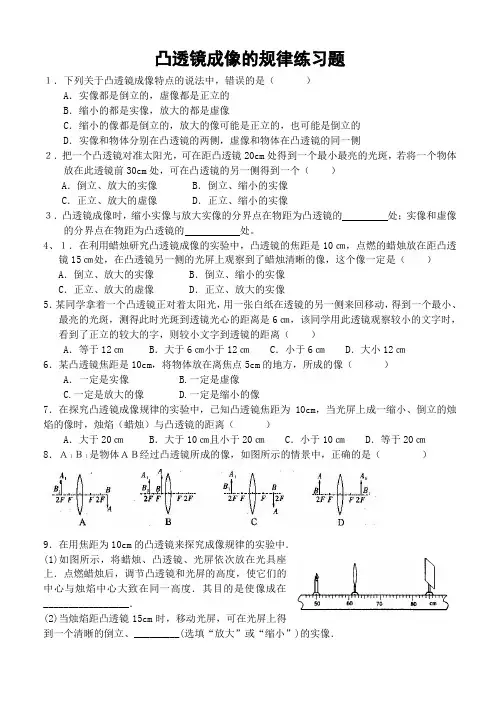

凸透镜成像的规律练习题１．下列关于凸透镜成像特点的说法中，错误的是（）A．实像都是倒立的，虚像都是正立的B．缩小的都是实像，放大的都是虚像C．缩小的像都是倒立的，放大的像可能是正立的，也可能是倒立的D．实像和物体分别在凸透镜的两侧，虚像和物体在凸透镜的同一侧２．把一个凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小最亮的光斑，若将一个物体放在此透镜前30cm处，可在凸透镜的另一侧得到一个（）A．倒立、放大的实像 B．倒立、缩小的实像C．正立、放大的虚像 D．正立、缩小的实像３．凸透镜成像时，缩小实像与放大实像的分界点在物距为凸透镜的处；实像和虚像的分界点在物距为凸透镜的处。

4、１．在利用蜡烛研究凸透镜成像的实验中，凸透镜的焦距是10㎝，点燃的蜡烛放在距凸透镜15㎝处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像，这个像一定是（）A．倒立、放大的实像 B．倒立、缩小的实像C．正立、放大的虚像 D．正立、放大的实像5．某同学拿着一个凸透镜正对着太阳光，用一张白纸在透镜的另一侧来回移动，得到一个最小、最亮的光斑，测得此时光斑到透镜光心的距离是6㎝，该同学用此透镜观察较小的文字时，看到了正立的较大的字，则较小文字到透镜的距离（）A．等于12㎝ B．大于6㎝小于12㎝ C．小于6㎝ D．大小12㎝6．某凸透镜焦距是10cm，将物体放在离焦点5cm的地方，所成的像（）A．一定是实像 B.一定是虚像C.一定是放大的像D.一定是缩小的像7．在探究凸透镜成像规律的实验中，已知凸透镜焦距为10cm，当光屏上成一缩小、倒立的烛焰的像时，烛焰（蜡烛）与凸透镜的距离（）A．大于20㎝ B．大于10㎝且小于20㎝ C．小于10㎝ D．等于20㎝8．Ａ１Ｂ１是物体ＡＢ经过凸透镜所成的像，如图所示的情景中，正确的是（）9．在用焦距为10cm的凸透镜来探究成像规律的实验中．(1)如图所示，将蜡烛、凸透镜、光屏依次放在光具座上．点燃蜡烛后，调节凸透镜和光屏的高度，使它们的中心与烛焰中心大致在同一高度．其目的是使像成在_________________．(2)当烛焰距凸透镜15cm时，移动光屏，可在光屏上得到一个清晰的倒立、_________(选填“放大”或“缩小”)的实像．10．小明利用一未知焦距的凸透镜探究透镜的成像规律，进行了如下操作并得到了相关结论．请你将空缺部分补充完整。

八年级物理上册《凸透镜成像的规律》练习题(含答案及解析))一、选择题1. 凸透镜的焦点位置取决于（）。

A. 透镜的直径B. 入射光线的方向C. 透镜的曲率D. 透镜的颜色答案：C解析：凸透镜的焦点位置取决于透镜的曲率，曲率越大，焦点位置越近；曲率越小，焦点位置越远。

2. 关于凸透镜焦点位置的描述，正确的是（）。

A. 焦点位置被称为透镜的负焦距B. 焦点位置是透镜的中心C. 焦点位置被称为透镜的正焦距D. 焦点位置是透镜的表面答案：A解析：焦点位置被称为透镜的负焦距，因为凸透镜的焦点位置在透镜的透镜中心的同侧。

3. 凸透镜对于非平行光线的成像，关注的光线是（）。

A. 仅仅想光轴靠近的光线B. 其中一束光线能改变方向使其平行于光轴的光线C. 只有经过透镜中心的光线D. 完全垂直于光轴的光线答案：B解析：凸透镜对于非平行光线的成像，是通过将光线聚焦在焦点上实现的，其中一束光线能改变方向使其平行于光轴的光线，其余光线则在透镜后面的位置得到成像。

4. 凸透镜成像的规律中，人眼看到的物体是（）。

A. 实物体B. 虚物体C. 光线D. 影子答案：B解析：凸透镜成像的规律中，人眼看到的物体是虚物体，即物体的投影形成在透镜后的位置。

5. 凸透镜成像的规律中，实物体与虚物体的区别在于（）。

A. 实物体有质量，虚物体没有B. 实物体是存在的，虚物体是虚幻的C. 实物体是透明的，虚物体是不透明的D. 实物体发出光线，虚物体不发出光线答案：B解析：实物体是存在的，虚物体是虚幻的，虚物体是通过光线经过凸透镜成像后形成的投影。

二、填空题1. 光线经过凸透镜后，如果经过像方焦点，成像在（）方的位置。

答案：虚物方2. 凸透镜的焦距为-10cm，则焦点位置在（）透镜的位置。

答案：凸3. 凸透镜的焦距为20cm，物体放在焦点处，成像在（）。

答案：无穷远处4. 凸透镜成像的规律中，光线经过凸透镜后，成像的位置是（）。

答案：物距焦距的倒数5. 凸透镜焦距越大，对物距的要求越（），反之亦然。

精心整理凸透镜成像规律试题一、选择题（每小题2分，共40分）1、根据图6所示，可判断出蚂蚁到放大镜的距离（ ）???A 、小于焦距????????B 、大于焦距，小于两倍焦距??C 、等于两倍焦距????D 、大于两倍焦距 2A 大的像3A.4、A C ．20cm5焦距f 6程中，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知，此凸透镜的焦距可能是（???） A ．6cm???B ．10cm???C ．16cm??D ．20cm 7、在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像。

要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是（）A.透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动 B.透镜不动，蜡烛远离透镜移动，光屏远离透镜移动 C.透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动D.透镜不动，蜡烛靠近透镜移动，光屏靠近透镜移动8小明同学在“探究凸透镜成像的规律”实验时，??????D.10cm 处C.正立、u2=20厘米，?） 15厘米，10厘米，11、某物体通过凸透镜在屏上成一个缩小的清晰的像,现将物距减半,则下列判断正确的是()?A 一定在屏上成一个缩小的像???B 一定在屏上成一个放大的像C 一定在屏上成一个等大的像???D 屏上肯定有像,但大小不确定?12、在探究“凸透镜成像规律”时，提出的探究问题应该是（??）A ．凸透镜对光是否有会聚作用???????B ．凸透镜对光是否有发散作用C ．像的虚实、大小、正倒跟物距有什么关系13A 镜14A C 15A 12cm 16合实际?A ．?C D ．阳光通过凸透镜可以点燃纸屑，是利用凸透镜对光线的会聚作用17、小强看远处的某点时，其光路如图2所示，则下列说法对的是（???）A ．小强的眼睛是近视眼，应配凹透镜做成的眼镜B ．小强的眼睛是近视眼，应配凸透镜做成的眼镜C ．小强的眼睛是远视眼，应配凸透镜做成的眼镜D ．小强的眼睛正常，无须配戴眼镜18、人的眼睛像一架神奇的照相机，对于近视者而言，远处物体经晶状体折射所形成像的位置以及相应的矫正方式是（???）A ．像落在视网膜的前方，需佩戴凹透镜矫正?????B ．像落在视网膜的前方，需佩戴凸透镜矫正C ．像落在视网膜的后方．需佩戴凹透镜矫正????D ．像落在视网膜的后方．需佩戴凸透镜矫正光光屏上出现清晰像的特点是???????????，据此人们制成了????????????????????。

凸透镜成像习题1．关于实像和虚像，下列说法正确的是：（）A．实像能用光屏收集到，虚像不能．B．虚像是人的幻觉，并没有光线进入人眼，实像则相反．C．实像一定是由光的折射现象形成的，虚像一定是由光的反射现象形成的．D．实像有放大的也有缩小的，而虚像都是放大的．2．下面哪一个是实像（）A．通过汽车上的观后镜看到的像．B．放映电影时银幕上的像．C．平静的水面所映出的明月的像．D．照镜子看到的像．3．如图(10)所示，物体AB置于薄凸透镜前，则AB的像的位置在（）A．E点附近．B．G点附近。

C．C点附近．4．发光体从距凸透镜很远的地方向焦点移近时，在凸透镜另一侧得到像，像距和像的大小的变化是（）A．像距变大，像变大．B．像距不变，像变大．C．像距变小，像变小．D．像距变大，像变小．5．已知凸透镜的焦距是f，要想得到把物体的高放大4倍的实像，则物距u应满足的条件是（）A．u＞4f．B．2f＞u＞f．C．u＜f。

D．u=4f．6．图(11)所示为凸透镜成像的一种现象，AB代表物体，A‟B…代表物体的像，这种现象可用作（）A．放大镜观察物体．B．幻灯机放映画面．C．照相机拍摄照片．D．照相和幻灯放映．7．在物体由远处向凸透镜焦点移近的过程中，像距与像变化的规律是（）A．像距逐渐增大，像也逐渐变大．B．像距逐渐减小，像也逐渐变小．C．像距逐渐增大，像逐渐变小．D．像距逐渐减小，像逐渐变大．8．当u＞2f时，凸透镜能够成缩小的实像，利用这种现象制成的光学仪器是（）A.照相机．B．幻灯机．C．放大镜．D．近视眼镜9．把凸透镜当作放大镜来观察物体，必须把物体放在（）A．透镜的焦点以内．B．透镜的2倍焦距处．C．透镜的焦点与2倍焦距之间．D．透镜的2倍焦距以外的地方．10．关于凸透镜成像的正确说法是（）A．只能成实像．B．只能成虚像．C．可以成实像或虚像．D．不能成像．11．关于照相机和幻灯机所成像的性质，下列哪种说法正确？（）A．照相机成的是正立缩小的实像，幻灯机成的是正立放大的虚像．B．照相机成的是倒立缩小的虚像，幻灯机成的是正立放大的实像．C．照相机成的像是倒立缩小的实像，幻灯机成的像是倒立放大的实像．D．照相机成的是正立缩小的实像，幻灯机成的是正立放大的实像．12．照相机的镜头相当于一个凸透镜，经调节镜头的位置，使胶片上得到被照景物的像是（）A．正立、放大的虚像．B．正立、缩小的虚像．C．倒立、放大的实像．D．倒立、缩小的实像．13．在“研究凸透镜成像”的实验中，我们发现（）A．放大的像都是虚像．B．实像都是缩小的．C．倒立的像都是缩小的．D．缩小的像都是倒立的．14．放映幻灯时，幻灯片到镜头距离为10厘米，屏幕上得到正立、放大的像，若幻灯片距镜头为4厘米时，屏幕上将（）A．得到正立、缩小的像．B．得到正立、放大的像．C．得到一个小的光斑．D．不能在屏幕上看到像．15．幻灯机是利用凸透镜哪种成像规律制成的？（）A．u＞2f，凸透镜成缩小的实像B．u＜f，凸透镜成放大的虚像．C．2f＞u＞f，凸透镜成放大的实像．D. u=2f，凸透镜成等大的实像．16．烛焰发出的光，经凸透镜在屏上生成一实像．如果在屏上所生成的像再大些，并保持清晰．应（）A．把凸透镜适当向屏移动，其他不动．B．使屏适当远离透镜，其他不动．C．把凸透镜向烛焰适当移近，并适当减少屏和凸透镜间距离．D．把烛焰向凸透镜适当移近，并适当增大屏与凸透镜间距离．17．一物体从离凸透镜的距离为1倍焦距处，沿着主光轴移到离凸透镜的距离为4倍焦距处，物和像之间的距离变化是（）A．逐渐增大．B．逐渐减小．C．先增大而后减小．D．先减小而后增大．18．下列说法中正确的是（）A．耳科医生给病人检查时，额前戴的是凸镜．B．平面镜对光线的反射遵循反射定律，凸镜对光线的反射不遵循反射定律．C．凸透镜也称发散透镜，凹透镜也称会聚透镜．D．物体经凸透镜可以成虚像，也可以成实像．19．（多选）在凸透镜成像过程中( )A．物距大于1倍焦距时成倒立实像．B．物距大于1倍焦距时成倒立虚像．C．物距小于1倍焦距时成正立虚像．D．物距小于1倍焦距时成倒立虚像．20．（多选）在使用照相机时，下列做法中正确的是( )A.拍摄远景时，应当将镜头向前伸B.拍摄近景时，应当将镜头向前伸C.阴天拍摄景物时，应当开大光圈D.阴天拍摄景物时，应当缩小光圈21．（多选）照集体像时，发现有人没进入镜头，应先要调节照相机，再( )A.增大物距，使照相机后移B.减小像距，可缩短暗箱长度C.增大进光量，开大光圈D.将快门数字调大22．放投影片时，在屏幕上得到的是胶片上图像的( )A.正立放大的虚像B.正立放大的实像C.倒立放大的虚像D.倒立放大的实像参考答案：1．A；2．B；3．A；4．A；5．B；6．C；7．A；8．A；9．A；10．C；11．C；12．D；13．D；14．D；15．C；16．D；17．D；18．D；19．AC20.BC 21.AB 22.D。

凸透镜成像的规律习题（含答案)学校:___________姓名：___________班级：___________考号：___________一、单选题1．今年的元月31日晚，在我国大部分地区都能观看到天文奇观“月全食”。

如图所示是小明用照相机拍摄的月全食照片，对此，下列说法正确的是A．月亮是光源B．若想拍摄到更大的月亮，应增大凸透镜的焦距C．照相机是利用凸透镜成倒立、放大实像的原理工作的D．月食主要是由光的折射现象形成的【答案】B【解析】【详解】A. 月亮不属于光源，故A选项错误。

B. 若想拍摄更大的月亮，根据凸透镜成实像规律，物近像远像变大，应选焦距更长的镜头，增加像距，同时增大照相机暗箱的长度，故B选项正确。

C. 照相机是利用凸透镜成倒立、缩小实像的原理工作的，故C选项错误。

D. 月食天象是由于光的直线传播形成的，故D选项错误。

故选：B.2．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示。

下列判断中正确的是A．该凸透镜的焦距是16cmB．当时，在光屏上能得到一个缩小的像C．当时，成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小【答案】D【解析】【详解】A．观察图片可知，当物距u=16cm时，像距v=16cm，这时物体在二倍焦距上，即：2f=16cm，所以凸透镜焦距是8cm，故A错误；B．因为8cm＜10cm＜16cm，所以这时f＜u＜2f，这时成倒立放大的实像，故B错误；C．当u=22cm时，u＞2f，这时成倒立缩小的实像，照相机是根据这一原理制成的，故C错误；D．当物体成实像时，物距增大，像距减小像变小，那么把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小是正确的，故D正确。

故选：D。

【点睛】掌握凸透镜的成像规律，了解凸透镜移动过程中像距和像的大小变化是解题的关键。

探究凸透镜成像的规律1.一个焦距为10cm的凸透镜，当物体从离透镜30cm处逐渐移到离透镜20cm处的过程中，像与像距的变化为（）A.像逐渐变小，像距逐渐变小B.像逐渐增大，像距逐渐增大C.像先小后大，像距逐渐增大D.像逐渐增大，像距逐渐变小2.通过实验发现凸透镜可以成实像，也可以成虚像；可以成放大的像，也可以成缩小的像；可以成倒立的像，也可以成正立的像。

我们可以看到，物体通过凸透镜所成的像的____________、____________、____________、____________等取决于物距和凸透镜的____________关系。

3.当物距___________2倍焦距时，凸透镜成的像是___________实像；当物距___________焦距时，成虚像，并且虚像的尺寸___________。

4.一个物体在凸透镜前20cm处，在屏上成一倒立缩小的像，则透镜的焦距f（）A.10cm<f<20cmB.f>10cmC.f<10cmD.f>20cm5.许多家庭的门上都装有防盗门镜(俗称“猫眼”)。

从室内透过防盗门镜向外看，可以看到来客的正立、缩小的像。

由此可以断定，此时防盗门镜的作用相当于一个（）A.凸透镜B.凹透镜C.凸透镜和凹透镜D.玻璃砖6.（2010天津模拟）如图3-3-1所示，凸透镜的焦距为8cm，当物体AB放在该凸透镜主轴上距离凸透镜12cm的位置处时，调整光屏的位置使光屏上出现该物体清晰的像，则在光屏上得到一个（）图3-3-1A.倒立放大的实像B.倒立缩小的实像C.正立放大的实像D.正立放大的虚像7.（2010江苏连云港模拟）如图3-3-2是用来研究凸透镜成像规律的实验装置示意图(屏未画出)，当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。

若透镜位置不变，将蜡烛移到刻度为30cm处，则（）图3-3-2A.移动光屏，可以在屏上得到倒立放大的像B.移动光屏，可以在屏上得到倒立缩小的像C.移动光屏，可以在屏上得到正立放大的像D.不论光屏移到什么位置，都不能在屏上得到清晰的像8.（2010江苏徐州课改区模拟）如图3-3-3所示，是赵强同学用蜡烛、凸透镜和光屏研究凸透镜成像规律的实验装置，其中还需要调整的是____________。

八年级上凸透镜成像规律（含解析）一、单选题1.小明拿着凸透镜在窗户和墙壁之间移动，发现墙壁上出现了一个窗户的像，墙壁、凸透镜和窗户的位置如图所示，则下列说法正确的是( ) .A. 墙壁上出现的是正立、缩小的实像B. 幻灯机是利用图中所示的成像规律工作的C. 向右移动凸透镜，在墙壁上还会出现一个像D. 用白纸挡住凸透镜一半，不能看到窗户完整的像2.如图是探究凸诱镜成像规律的装置，此时光屏上成清晰的像。

下列说法中正确的是（）A. 光屏上的像是一个倒立、放大的实像B. 此凸透镜的焦距小于10cmC. 若将蜡烛移动到30cm处，光屏移动到80cm处，会再次得到一个清晰的像D. 若在蜡烛和凸诱镜之间放一个远视眼镜，将光屏向右移动才能得到一个清晰的像3.在探究凸透镜成像的实验中，先用焦距为10cm的透镜甲进行实验，在透镜右侧的光屏上得到了清晰缩小的实像．接下来不改变发光体和凸透镜的位置，改用焦距为20cm的透镜乙继续进行实验．下列情形可能发生的是（）A. 光屏向右移，能接收到清晰缩小的实像B. 光屏向左移，能接收到清晰放大的实像C. 光屏向左移，能接收到清晰缩小的实像D. 无论怎样移动光屏，都接收不到清晰的像4.小刚在“探究凸透镜成像规律”的实验中，用由发光二极管组成的“上”字屏代替蜡烛，他把“上”字屏放在原来放蜡烛的位置上，如图所示.移动光屏直至看到清晰像.此时他在不透光的白板光屏上看到的是图中的（）A. B. C. D.5.将物体放在距凸透镜40cm处，在透镜另一侧距透镜30cm处的光屏上得到一个清晰的像，则此凸透镜的焦距范围是( )A. 10cm<f<15cmB. 15cm<f<20cmC. 20cm<f<30cmD. 30cm<f<40cm6.许多家庭的门上都装有防盗门镜(俗称“猫眼”)。

从室内透过防盗门镜向外看，可以看到来客的正立、缩小的像。

由此可以断定，此时防盗门镜的作用相当于一个（）A. 凸透镜B. 凹透镜C. 凸透镜和凹透镜D. 玻璃砖7.如图所示，小刚在做探究凸透镜成像规律的实验时，将凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处。

凸透镜成像规律练习题一、选择题1. 凸透镜成像时，当物体位于焦点之内时，所成的像是：A. 正立虚像B. 倒立虚像C. 正立实像D. 倒立实像2. 凸透镜成像时，当物体位于焦点和二倍焦距之间时，所成的像是：A. 正立虚像B. 倒立虚像C. 正立实像D. 倒立实像3. 凸透镜成像时，当物体位于二倍焦距之外时，所成的像是：A. 正立虚像B. 倒立虚像C. 正立实像D. 倒立实像4. 凸透镜成像时，当物体位于焦点上时，不成像。

这个说法：A. 正确B. 错误5. 凸透镜成像时，当物体位于二倍焦距上时，所成的像：A. 正立虚像B. 倒立虚像C. 正立实像D. 倒立实像二、填空题6. 凸透镜成像时，当物体位于焦点之外，且在二倍焦距之内时，所成的像是________，并且像的大小随着物体向透镜移动而________。

7. 凸透镜成像时，当物体位于二倍焦距之外时，所成的像总是________，并且像的大小随着物体向透镜移动而________。

8. 凸透镜成像时，当物体位于焦点之内时，所成的像与物体在________方向上是相同的。

9. 凸透镜成像时，物距与像距的关系是：当物体远离透镜时，像距________，像的大小________。

10. 凸透镜成像时，物距与焦距的关系决定了像的性质，其中物距小于焦距时，像的性质是________。

三、简答题11. 解释什么是凸透镜的焦点，并说明焦点在成像中的作用。

12. 描述凸透镜成像时，物体位于不同位置时所成的像的性质。

13. 为什么说凸透镜的焦距是成像性质的关键参数？14. 凸透镜成像时，如果物体逐渐远离透镜，像的位置和大小会如何变化？15. 举例说明在日常生活中，哪些设备或仪器利用了凸透镜的成像规律。

四、计算题16. 已知一个凸透镜的焦距为20厘米，物体距离透镜30厘米，计算此时所成的像的性质（正立、倒立、实像、虚像）以及像距。

17. 如果上述凸透镜的物体距离变为10厘米，重新计算像的性质和像距。

4.3 凸透镜成像的规律（1）一．选择题1．将一个凸透镜正对太阳光，在距凸透镜10cm处得到一个最小、最亮的光斑，若将一个物体放在凸透镜前30cm处，则可在凸透镜的另一侧得到一个（ ）A．倒立、缩小的实像B．倒立、放大的实像C．正立、缩小的实像D．正立、放大的虚像2．小露同学在做探究凸透镜成像规律时，出现了如下图的情形，则凸透镜的焦距可能是（ ）A．3cm B．6cmC．9cm D．20cm3．*凸透镜的焦距为10厘米，若物体在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜的距离可能为（ ）A．3厘米B．13厘米C．23厘米D．33厘米4．如图所示，小红同学在做"探究凸透镜成像规律”实验时，烛焰在图示位置时能在光屏上成清晰的像．下列说法正确的是（ ）A．所成的像是虚像B．所成的像是倒立、缩小的C．投影仪就是利用这一成像原理制成的D．要使光屏上烛焰的像变大，可将光屏靠近凸透镜5．在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的*位置向焦点移动．在此过程中，像的大小及像距的变化情况是（ ）A．像和像距都逐渐变大B．像和像距都逐渐变小C．像逐渐变大，像距逐渐变小D．像逐渐变小，像距逐渐变大6．*班同学在"探究凸透镜成像规律”实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离μ之间的图象，如图所示，下列判断正确的是（ ）A．该凸透镜的焦距是4cmB．当μ=3.5cm时，在光屏上能得到一个缩小的像C．当μ=5cm时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜3cm处移动到8cm处的过程中，像逐渐变小7．如图是用来探究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像；若透镜位置不变，将蜡烛移到刻度为40cm处，则（ ）A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到蜡烛的像8．如图所示，小聪同学在"探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（ ）A．利用这一成像规律可制成幻灯机B．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜C．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板9．如图所示，图甲测凸透镜的焦距，图乙"探究凸透镜成像的规律”，在图乙所示的位置光屏上成清晰的像，下列说法正确的是（ ）A．由图甲可知凸透镜的焦距是40cmB．图乙的成像的特点与投影仪的成像原理相同C．图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分D．图乙中若在凸透镜左侧"戴”上近视镜，光屏向右移动才能找到清晰的像10．小明在探究凸透镜成像规律的实验时，将点燃的蜡烛放在距凸透镜32cm处，在透镜另一侧距透镜18cm处的光屏上得到烛焰清晰的像，则（ ）A．光屏上所成的是倒立、放大的实像B．光屏上所成的是倒立、缩小的实像C．该透镜的焦距f一定满足9cm＜f＜16cmD．该透镜的焦距f一定满足18cm＜f＜32cm11．在探究凸透镜成像规律时，小明将蜡烛沿主光轴由距透镜90cm移至120cm的过程中，发现烛焰在图示位置光屏上的像一直比较清晰．若他再将蜡烛移至距透镜7cm处，移动光屏，则屏上得到的像一定是（ ）A．放大的像B．等大的像C．缩小的像D．正立的像12．如图是探究凸透镜成像规律的装置，此时光屏上成清晰的像．下列说法中正确的是（ ）A．光屏上的像是一个倒立、放大的实像B．此凸透镜的焦距小于l0cmC．若将蜡烛移动到20cm处，光屏移动到70cm处，会再次得到一个清晰的像D．若在蜡烛和凸透镜之间放一个远视眼镜，将光屏向右移动才能得到一个清晰的像13．小明同学在做凸透镜成像规律的实验中，光屏上得到烛焰清晰的像，同组的小华不小心将手指尖触摸到凸透镜，这时光屏上（ ）A．出现手指的实像B．出现手指的影子C．烛焰的像变得不完整D．烛焰的像完整，但变暗14．探究凸透镜成像的规律时，光屏上得到一个倒立、缩小的烛焰像，将蜡烛向凸透镜移近一倍焦距的距离．下列烛焰成像情况，不可能出现的是（ ）A．缩小的实像B．等大的实像C．放大的实像D．放大的虚像15．如图所示，烛焰在光屏上成清晰的像．当把蜡烛向左移动一段距离，要在光屏上再次成一个清晰的像，应该（ ）A．保持凸透镜不动，光屏向左移B．保持凸透镜不动，光屏向右移C．保持凸透镜和光屏都不动D．以上说法都不对二．填空题16．小花在做"探究凸透镜成像的规律”实验时发现，保持蜡烛和屏之间的距离为45cm不变，只改变凸透镜的位置可以在屏上得到两个清晰的像，将凸透镜从成第一个像的位置向蜡烛移动15cm得到第二个像．她通过分析得出第一个像与蜡烛相比是的（选填"缩小”、"等大”或"放大”），凸透镜的焦距为cm．17．学习透镜知识时，秦老师与同学们发现照相机、投影仪与放大镜，在距离、成像等方面有差异，经过讨论，确立了探究课题【凸透镜所成像的虚实、大小、倒正跟（选填"物体的大小”或"物距”）有什么关系】，小敏同学利用图示装置进行实验时，发现当物距大于二倍焦距时移动光屏能承接到一个倒立、的实像，与上面研究过的成像原理相同；若想让所成实像变大些，可将蜡烛适当（选填"靠近”或"远离”）透镜．18．小明在"探究凸透镜成像的规律”实验时：（1）组装并调整实验器材，使烛焰、凸透镜和光屏三者的中心在上．（2）调整蜡烛、凸透镜和光屏到如图所示的位置，光屏上得到清晰的（选填"放大”、"缩小”或"等大”）的实像，这一成像规律在生活中的应用是．（3）保持图中凸透镜和光屏的位置不变，将蜡烛向左移动一段距离，屛上的像变模糊了，小明将自己的眼镜放在蜡烛和凸透镜之间，并适当调整眼镜的位置，光屛上的像又清晰了，则小明带的是（选填"近视”或"远视”）眼镜．19．在探究凸透镜成像轨律的实验中，凸透镜焦距为10cm，当蜡烛、透镜、光屏处在如图所示的位置时，烛焰在光屏上成清晰、（选填"缩小”、"等大”或"放大”）的实像；若移动蜡烛，使之与凸透镜间的距离小于10cm，则人应在（选填"蜡烛"或"光屏”）一侧透过凸透镜观察成像．20．小王同学在"探究凸透镜成像的规律”实验中，当蜡烛、凸透镜、光屏的位置如图所示时，烛焰在光屏上成一清晰的像，则该像是倒立、的实像，生活中使用的（选填"照相机”"投影仪”或"放大镜”）就是利用这一成像规律来工作的．21．如图甲所示，一束平行光经过凸透镜后，在光屛上得到一个最小、最亮的光斑，则它的焦距是cm；用此凸透镜探究成像规律，实验装置如乙图所示，调整后再光屛上得到一个清晰的蜡烛火焰的像，该像的性质是（写出像的正倒、大小、虚实）；此时*同学将自己的近视眼镜放在蜡烛和凸透镜之间靠近凸透镜的位置，结果光屛上原来清晰的像变模糊了，若不改变蜡烛和凸透镜的位置，应将光屛向（选填"远离”或"靠近”）凸透镜的方向移动，才能使像变得清晰．22．在"探究凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏位置如图所示时，恰能在光屏上成一个清晰的像，该像的性质为（包括倒立或正立、放大或缩小、虚像或实像），利用此原理可以制成．23．如图所示，F和F′为凸透镜的焦点，P和P′到凸透镜的距离为二倍焦距．（1）保证蜡烛、凸透镜的位置不变，应将光屏向（填"左”或"右”）移动，才能在光屏上得到清晰倒立的（填"放大”或"等于”或"缩小”）的实像．（2）若将图示装置模拟人的眼睛成像系统，成像总在光屏左侧，该种情况表明这样的眼睛是视眼（填"近”或"远”），需要佩戴一个焦距合适的（填"凹”或"凸”）透镜才能加以矫正．24．如图是装有水的圆柱形玻璃杯．将铅笔靠近玻璃杯的后面，透过玻璃杯可以看到笔尖指向左侧，此时成像为正立、的虚像．如果将铅笔由靠近玻璃杯的位置向远处慢慢移动，你会看到笔尖指向侧．25．在研究凸透镜成像规律的试验中，同学们发现当物距u大于像距v时，在光屏上总能得到倒立、、实像，该成像规律可应用于（选填"照相机”、"投影仪”或"放大镜”）．三．实验探究题26．在"探究凸透镜成像规律”的实验中，小明将焦距为10cm的凸透镜放在光具座中央，调节烛焰，凸透镜和光屏的中心在同一高度．（1）实验中各器材的摆放位置如图甲所示，若要研究物距大于2倍焦距时，凸透镜的成像特点，则接下来的操作应该是（填字母）a．蜡烛，凸透镜的位置保持不变，移动光屏直到找到清晰的像b．光屏位置保持不变，将蜡烛移至15cm刻线处，移动凸透镜直到找到清晰的像c．凸透镜位置保持不变，将蜡烛移至15cm刻线处，移动光屏直到找到清晰的像（2）凸透镜能成等大的像吗？为了在实验中准确的比较像和物的大小关系，小明采用了以下的做法：①将白纸铺在水平桌面上，把点燃的蜡烛和玻璃板放置在如图乙所示的位置上，用笔在纸上画出蜡烛的"像”．请你依据平面镜成像特点，在图乙中画出A点在平面镜中的像A′的位置，并画出入射光线AO的反射光线．②将画有烛焰"像”的纸（填"正”或"倒”）贴在光屏上，这样便能在接下来的实验中准确的比较像和物的大小关系．27．在"探究凸透镜成像规律”的实验中（1）实验前应知道凸透镜的，由图可知，凸透镜对光线具有作用．（2）将蜡烛、凸透镜、光屏依次放置在光具座上，点燃蜡烛后，无论怎样移动光屏，都不能在光屏上得到像，请你写出一个可能的原因．（3）调整后，把蜡烛放在距凸透镜18cm处时，如图乙所示，在凸透镜的另一侧光屏上会得到一个倒立、的实像，利用这一成像规律工作的光学仪器有（4）如果让蜡烛在图乙的基础上远离透镜，仍要在光屏上得打清晰的像，光屏应向（填"靠近”或"远离”）透镜的方向移动．28．*小组同学用如图1的装置"探究凸透镜成像特点”，其中凸透镜的焦距为15cm，他们进行实验的同时在坐标纸上记录蜡烛与光屏上像的位置和大小，如图2（用带箭头的线段表示物或像，A′，B′分别表示蜡烛在A，B处像的位置）．（1）从图2中可以看出，蜡烛在A，B位置时光屏上得到的都是倒立、的实像，生活中利用这个成像特点制成了（写出一个即可）；（2）和其他小组交流后发现，当蜡烛在距透镜15﹣30cm之间时，像均成在透镜另一侧距透镜30cm以外处，但是，当他们把蜡烛放在C位置时，在光具座上无论怎样移动光屏，都不能得到清晰的像，原因是像距；（3）为了让蜡烛在C位置的像成在光具座上的光屏上，他们采用了两种做法：做法一：保持蜡烛和透镜的位置不变，更换凸透镜，在光具座上移动光屏，光屏上又出现了清晰的像，这表明像距变了，由此推断更换的凸透镜会聚光的能力较强，此透镜焦距15cm （选填"大于”、"小于”或"等于”）．做法二：保持蜡烛和透镜的位置不变，在蜡烛和透镜之间再放置一个凸透镜，在光具座上移动光屏，光屏上又出现了清晰的像，由此实验联系实际，远视眼的晶状体焦距较（选填"大”或"小”），将近处物体的像成在视网膜方（选填"前”或"后”），故需佩戴透镜矫正．29．*实验小组的同学利用如图所示的实验装置在暗室中测量直径为5cm的凸透镜焦距并观察成像情况．将尺寸很小的球形小灯泡s作为光源固定在"0”位置处，光屏固定于光具座上标有60cm的位置处．（1）实验前调整小灯泡，凸透镜的中心和光屏中心，让它们在．（2）如图所示，将凸透镜从紧挨着小灯泡的位置（A处）缓慢向右移动，同时测量光屏上亮圈的大小，当光屏上的亮圈直径为5cm时，停止移动凸透镜，此时凸透镜在光具座上B 处，则凸透镜的焦距为cm，连续向右移动凸透镜，当凸透镜移到光具座上标有50cm的位置时，在光屏上（选填"能”或"不能”）看到小灯泡的像．（3）若固定小灯泡在"0”位置处，移动凸透镜和光屏，（选填"能”或"不能”）在光屏上得到放大的小灯泡的像．30．在探究"凸透镜成像的规律”实验中：（1）如图甲所示是小明通过实验得到的凸透镜的像距v和物距u关系的图象．由图象可知凸透镜的焦距是cm．（2）把蜡烛放在距凸透镜16cm处时，如图乙所示，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、的实像．（3）实验完成之后，小明把自己的近视眼镜放在蜡烛与凸透镜之间，如图丙所示，因为近视眼镜对光有作用，所以光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的烛焰像，在不改变蜡烛和凸透镜位置的情况下，应将光屏凸透镜．31．利用光具座以及蜡烛、凸透镜、光屏等器材，可进行"探究凸透镜成像规律”的实验．（1）实验时，首先在光具座上放置实验器材，若光具座A处放置蜡烛（如图所示），则C 处应放置（选填"凸透镜”或"光屏”．器材正确放置后，还应对其进行调整，使烛焰和光屏的中心位于凸透镜的上．（2）实验后，可得出凸透镜成像规律．根据成像规律判断下列说法，说法正确的是A．若凸透镜的焦距为10cm，则烛焰距离凸透镜30cm时，可在光屏上成放大的像B．实验过程中，蜡烛因燃烧而变短，则烛焰在光屏上的像会下移C．若烛焰朝着凸透镜方向前后不断晃动，则光屏上仍能观察到清晰的烛焰像D．若烛馅在光屏上成缩小的像，则光屏到凸透镜的距离小于烛焰到凸透镜的距离（3）*物理兴趣小组在探究凸透镜成像规律后，得到了如下数据：实验序号物距u/cm焦距f/cm像的性质像距v/cm 11210倒立放大实像6021410倒立放大实像3531510倒立放大实像3043010倒立缩小实像1553012倒立缩小实像2063015倒立等大实像30下列对表中数据的分析，错误的是A．当凸透镜的焦距相同，物距不同时，所成的像有可能相同B．当物距相同，凸透镜的焦距越大时，像距越大C．当物距相同，凸透镜的焦距不同时，所成像的性质有可能相同D．当凸透镜的焦距相同，且成放大实像时，像距与物距之和随物距的增大而减小（4）将蜡烛置于凸进镜一倍焦距处，结果仍能观察到烛焰放大的像，这是为什么？32．在"探究凸透镜成像的规律”实验中：（1）如图甲所示，一束平行主光轴的光线经凸透镜后，在光屏上形成一个最小、最亮的光斑，说明凸透镜对光具有作用，该凸透镜焦距是cm．（2）为了能使像始终成在光屏中心位置，要调整烛焰、凸透镜和光屏的中心大致在．如图乙所示的位置示意图，在光屏上得到了一个清晰的像，这个像是倒立、（选填"缩小”或"放大”）的实像，应用此成像规律可制成．33．在探究"凸透镜成像规律”的实验过程中：（1）如图甲，让一束平行光正对凸透镜照射，在凸透镜后的光屏上接收到一个最小、最亮的光斑，可以看出凸透镜的焦距是cm．（2）当蜡烛、凸透镜和光屏按如图乙的位置放置时，光屏上会得到一个倒立、（选填"缩小”"放大”或"等大”）的实像．（3）向右移动蜡烛到一定的位置时，无论怎样移动光屏都无法在光屏上承接到像，可能的原因是．34．在"探究凸透镜的成像规律”实验中，小明进行了以下探究：（1）让一束平行光正对凸透镜照射，移动光屏，直到光屏上出现一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为cm；（2）将一支点燃的蜡烛放在如图乙所示的位置，移动光屏，直到光屏上得到清晰的像，此时的成像原理与生活中的成像原理相同；（3）将点燃的蜡烛移到标尽上40cm和50cm之间的*一位置后，此时应取下光屏，从凸透镜的侧（选填"左”或"右”）透过凸透镜观察像．35．小丽同学用焦距为15cm的凸透镜做"探究凸透镜成像的规律”实验：（1）如图甲所示，实验前应调节烛焰、凸透镜、光屏三者的中心，使它们在高度上．（2）实验过程中，当蜡烛与凸透镜的距离如图甲所示时，在光屏上可得到一个清晰的倒立、的实像，生活中利用这个规律制成的光学仪器是．（3）实验过程中，小丽发现当蜡烛成实像时，物距减小，像距与像都（选填"变大”"变小”或"不变”）．（4）实验过程中，随着蜡烛的燃烧，可观察到光屏上的像向（填"上”或"下”）移动．（5）通过实验观察可知，在图乙中左边的蜡烛通过凸透镜不可能形成的像是．（填符号）参考答案与解析一．选择题1．（2016•）将一个凸透镜正对太阳光，在距凸透镜10cm处得到一个最小、最亮的光斑，若将一个物体放在凸透镜前30cm处，则可在凸透镜的另一侧得到一个（ ）A．倒立、缩小的实像B．倒立、放大的实像C．正立、缩小的实像D．正立、放大的虚像【分析】①阳光聚焦的方法确定凸透镜的焦距．②根据凸透镜成像的三种情况确定成像情况．【解答】解：将一个凸透镜对准太阳光，可在距透镜10cm的地方得到一个最小亮点，所以凸透镜的焦距f=10cm．一个物体放在这个透镜前30cm处，此时U＞2f，成倒立、缩小的实像．故选A．【点评】掌握凸透镜成像的三种情况：U＞2f，成倒立、缩小的实像；2f＞U＞f，成倒立、放大的实像；U＜f，成倒正立、放大的虚像．2．（2016•黔南州）小露同学在做探究凸透镜成像规律时，出现了如下图的情形，则凸透镜的焦距可能是（ ）A．3cm B．6cm C．9cm D．20cm【分析】凸透镜成像时，u＞2f，成倒立、缩小的实像，2f＞v＞f．根据物距和焦距的关系判断凸透镜焦距的取值*围．【解答】解：由图可知，蜡烛离凸透镜u=50cm﹣15cm=35cm处，得到烛焰倒立缩小的实像，v=12cm则解得，12cm＞f＞6cm，所以符合条件的只有选项C．故选C．【点评】根据凸透镜成像的性质，通过物距和焦距或像距和焦距的关系确定凸透镜焦距的取值*围．u＞2f，成倒立、缩小的实像，2f＞v＞f．2f＞u＞f，成倒立、放大的实像，v＞2f．u＜f，成正立、放大的虚像．3．（2016•）*凸透镜的焦距为10厘米，若物体在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜的距离可能为（ ）A．3厘米B．13厘米C．23厘米D．33厘米【分析】（1）凸透镜成像的三种情况：u＞2f，成倒立、缩小的实像，2f＞v＞f．2f＞u＞f，成倒立、放大的实像，v＞2f．u＜f，成正立、放大的虚像．（2）实像用光屏能接到，虚像用光屏呈接不到．【解答】解：凸透镜的焦距为10厘米，像距v=30cm＞2f=2×10cm，则物体离该透镜的距离2f＞u＞f，即20cm＞u＞10cm，所以u=13cm符合题意．故选B．【点评】掌握凸透镜成像的三种情况和应用．由物距和焦距的关系，通过解不等式能确定焦距或物距．4．（2016•）如图所示，小红同学在做"探究凸透镜成像规律”实验时，烛焰在图示位置时能在光屏上成清晰的像．下列说法正确的是（ ）A．所成的像是虚像B．所成的像是倒立、缩小的C．投影仪就是利用这一成像原理制成的D．要使光屏上烛焰的像变大，可将光屏靠近凸透镜【分析】根据物距和像距的关系判断成像情况和应用：（1）凸透镜成实像时，物距大于像距，成倒立缩小的实像，照相机利用此原理；（2）凸透镜成实像时，物近像远像变大．【解答】解：（1）观察图示可知u＞2f，根据凸透镜成像规律可知应得到倒立缩小的实像，照相机是利用这一成像原理制成的，故A、C错误，B正确；（2）凸透镜成实像时，物近像远像变大．因此要使光屏上烛焰的像变大，可将蜡烛靠近凸透镜，光屏远离凸透镜，故D错误．故选B．【点评】本题主要探究的是凸透镜成像的规律，这是今后学习光学，研究光现象的基础，应该熟练掌握，并注意加以区分，不能混淆．5．（2016•）在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的*位置向焦点移动．在此过程中，像的大小及像距的变化情况是（ ）A．像和像距都逐渐变大B．像和像距都逐渐变小C．像逐渐变大，像距逐渐变小D．像逐渐变小，像距逐渐变大【分析】根据凸透镜成实像时，遵循物近像远像变大的特点进行分析．【解答】解：当物距大于一倍焦距f时，凸透镜成倒立的实像，且物距越小，像距越大，成的像也越大；所以将蜡烛从二倍焦距外的地方逐渐向凸透镜的焦点靠近的过程中，像距逐渐变大，像逐渐变大．故选A．【点评】此题考查了成像特点与物距大小变化的关系，要掌握物近像远像变大的含义．6．（2016•）*班同学在"探究凸透镜成像规律”实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离μ之间的图象，如图所示，下列判断正确的是（ ）A．该凸透镜的焦距是4cmB．当μ=3.5cm时，在光屏上能得到一个缩小的像C．当μ=5cm时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜3cm处移动到8cm处的过程中，像逐渐变小【分析】（1）要解决此题，首先要通过图象分析出该凸透镜的焦距．（2）凸透镜成像规律：物距小于焦距成正立、放大的虚像；物距大于一倍焦距小于二倍焦距成倒立、放大的实像；物距等于二倍焦距成倒立等大实像；物距大于二倍焦距成倒立、缩小的实像．（3）成实像时：物像异侧，物距变大，像距变小，像变小．若物距减小，像距增大，像变大．【解答】解：A、由图知，当物距为4cm时，像距也为4cm，根据凸透镜成像的规律，物距等于2倍焦距时，成倒立等大的实像，此时像距与物距相等．所以2f=4cm，则f=2cm．故A错误；B、f=2cm，2f=4cm，当u=3.5cm时，物距处于f和2f之间，所以成倒立、放大的实像，故B错误；C、当物距u=5cm时，物距大于2倍焦距，所以此时成倒立、缩小的实像，照相机是利用这一原理制成的，故C错误；D、把物体从距凸透镜3cm处移到8cm处的过程中，物距逐渐增大，所以成的像逐渐减小，故D正确．故选D．【点评】此题主要考查了凸透镜成像的应用，要熟记凸透镜成像的规律，特别搞清像的特点及像距与物距之间的关系．解决此题的关键是通过图象确定凸透镜的焦距．7．（2016•）如图是用来探究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像；若透镜位置不变，将蜡烛移到刻度为40cm处，则（ ）A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到蜡烛的像【分析】凸透镜成像的规律：当u＞2f时，成倒立、缩小的实像．当u=2f时，成倒立、等大的实像．当f＜u＜2f时，成倒立、放大的实像，对应应用如幻灯机．当u=f时，无像．经凸透镜折射后的光线是平行的，没有会聚点．当u＜f时，成正立、放大的虚像．【解答】解：如图，物距为u=50cm﹣20cm=30cm时，成倒立等大的实像，u=2f，所以2f=30cm，所以凸透镜的焦距为：f=15cm．若透镜位置不变，将蜡烛移到刻度为40cm处，此时物距为u=50cm﹣40cm=10cm，u＜f 时，成正立、放大的虚像．因为是虚像，所以不论光屏移到什么位置，都不能在屏上得到蜡烛的像．故选D．【点评】解决此题的关键是知道凸透镜的成像规律，知道虚像不能在光屏上成像．8．（2016•揭阳）如图所示，小聪同学在"探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（ ）A．利用这一成像规律可制成幻灯机B．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜C．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板。

凸透镜成像规律实验题（含答案）1．（12）将一物体分别放在甲、乙两凸透镜前等距离处，通过甲透镜成缩小的像，通过乙透镜成放大的像，由此可推断：甲透镜的焦距＿＿＿＿乙透镜的焦距（选填“小于”、“等于”或“大于”）。

2．（12）在“探究凸透镜成像规律”的实验时，小明将烛焰、凸透镜放在如图甲所示位置，在光屏上正好出现倒立等大的像。

然后，小明将烛焰、凸透镜放在如图乙所示位置，此时能观察到＿＿（选填“正立”或“倒立”）、放大的＿＿像（选填“实”或“虚”）。

3．（12）将蜡烛、焦距为10cm的凸透镜、光屏依次放在光具座上，点燃蜡烛，使烛焰、透镜和光屏的中心在同一高度上．移动蜡烛使烛焰距凸透镜25cm，在凸透镜另一侧移动光屏，会在光屏上得到一个倒立、＿＿＿＿＿＿＿的实像．根据这一成像规律，请举一个生活中的应用实例：＿＿＿＿＿＿＿。

4．（12）如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像。

如果去掉光屏，眼睛在A 处__________（选填“能”或“不能”）看到这个像，原因是__________。

A5．（12）小青将点燃的蜡烛分别放在如图所示的a、b、c点探究凸透镜成像规律，蜡烛在＿＿＿＿点时，凸透镜右侧光屏上成的像最大，像是＿＿＿＿（选填“正立”或“倒立”）的。

6．（12）如图所示是某实验小组合作探究“凸透镜成像规律”的实验装置（足够长）．实验时应先调节烛焰、凸透镜、光屏三者的中心在同一直线上，并且大致在＿＿＿＿上；当烛焰离凸透镜20cm时，在另一侧光屏上得到一个清晰、倒立、缩小的烛焰的像，随着蜡烛的燃烧，可观察到光屏上的像向＿＿＿＿（上/下）移动；移动蜡烛，使烛焰离凸透镜10cm，再移动光屏，＿＿＿（能/不能）在光屏上得到一个清晰的烛焰的像．7．（12）探究凸透镜成像规律：（1）实验中出现了如图所示的情形，要使像成在光屏的中央，应将光屏向＿＿＿＿＿(上/下)调整。

（2）已知凸透镜焦距为10cm，将烛焰放在距离凸透镜25cm处，调节光屏可得到倒立、＿＿＿＿＿(放大/缩小/等大)的实像, 应用这个原理工作的仪器有＿＿＿＿＿。

凸透镜成像的规律专项练习一、选择题1．徐爷爷用焦距为8厘米的放大镜看书，通过放大镜可以清晰地看到书上正立放大的文字，则书离放大镜的距离可能是（）A．5厘米B．8厘米C．12厘米D．20厘米2．用水彩笔在磨砂屯灯泡的侧面画一个你所喜欢的图案，然后接通电源，拿一个凸透镜在灯泡和白墙之间移动，观察图案在墙上所成的像不可能发生的是( )A．能看到倒立、缩小的像B．能看到倒立、放大的像C．能看到正立、放大的像D．看不到像3．近年来流行一种“自拍神器”给旅行者自拍带来方便，如图所示。

与直接拿手机自拍相比，利用“自拍神器”可以(A．增大像距B．增大像的大小C．增大物距D．减小取景范围4．把一只点燃的蜡烛放在焦距为10cm的凸透镜前25cm处，在凸透镜的另一侧调节光屏的位置，可找到一个清晰的烛焰的像。

这个像是下图中的（）A．B．C．D．5．“道路千万条，安全第一条”．为了保证道路的交通安全，现在许多道路上都会安装有电子眼．如图甲所示是某十字路口处安装的“电子眼”，图乙为“电子眼”监督路面交通情况时拍下的照片．下列分析正确的是（）A．“电子眼”镜头拍摄的是缩小的实像B．“电子眼”镜头拍摄的是缩小的虚像C．“电子眼”镜头拍摄的是放大的虚像D．“电子眼”镜头拍摄的是放大的实像6．要把焦距为8 cm的凸透镜当放大镜使用，则被观察的物体距凸透镜的距离应A．大于8 cm B．等于8 cmC．小于8 cm D．大于8 cm，小于16 cm7．某同学在“探究凸透镜成像的规律”实验时，烛焰在光屏上成了一个清晰的像，如图所示．下面给出的生活中常用物品工作时原理与此现象相同的是A．照相机B．投影仪C．放大镜D．平面镜8．下列关于实像和虚像的说法中，正确的是A．实像能用光屏接收，虚像不能用光屏接收B．实像可以拍摄，虚像不能拍摄C．实像可以用眼睛看到，虚像不能用眼睛看到D．实像是由实际光线会聚而成的，虚像也是由实际光线会聚而成的9．在“探究凸透镜成像规律”实验中，蜡烛距离凸透镜40cm处时的成像情况如图所示，则这个凸透镜的焦距可能是A．10cm B．20cmC．30cm D．40cm10．焦距是12cm的凸透镜，当物体置于镜前28cm时，在透镜的另一侧移动光屏，光屏上可得到清晰的（）A．倒立、缩小的虚像B．倒立、放大的实像C．倒立、缩小的实像D．倒立、放大的虚像二、填空题11．将一个凸透镜正对太阳，可在距凸透镜20 cm处得到一个最小、最亮的光斑。

凸透镜成像规律实验题（含答案）1．（12济宁）将一物体分别放在甲、乙两凸透镜前等距离处，通过甲透镜成缩小的像，通过乙透镜成放大的像，由此可推断：甲透镜的焦距＿＿＿＿乙透镜的焦距（选填“小于”、“等于”或“大于”）。

2．（12江西）在“探究凸透镜成像规律”的实验时，小明将烛焰、凸透镜放在如图甲所示位置，在光屏上正好出现倒立等大的像。

然后，小明将烛焰、凸透镜放在如图乙所示位置，此时能观察到＿＿（选填“正立”或“倒立”）、放大的＿＿像（选填“实”或“虚”）。

3．（12浙江宁波）将蜡烛、焦距为10cm的凸透镜、光屏依次放在光具座上，点燃蜡烛，使烛焰、透镜和光屏的中心在同一高度上．移动蜡烛使烛焰距凸透镜25cm，在凸透镜另一侧移动光屏，会在光屏上得到一个倒立、＿＿＿＿＿＿＿的实像．根据这一成像规律，请举一个生活中的应用实例：＿＿＿＿＿＿＿。

4．（12河南）如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像。

如果去掉光屏，眼睛在A 处__________（选填“能”或“不能”）看到这个像，原因是__________。

5．（12海南）小青将点燃的蜡烛分别放在如图所示的a、b、c点探究凸透镜成像规律，蜡烛在＿＿＿＿点时，凸透镜右侧光屏上成的像最大，像是＿＿＿＿（选填“正立”或“倒立”）的。

6．（12苏州）如图所示是某实验小组合作探究“凸透镜成像规律”的实验装置（足够长）．实验时应先调节烛焰、凸透镜、光屏三者的中心在同一直线上，并且大致在＿＿＿＿上；当烛焰离凸透镜20cm时，在另一侧光屏上得到一个清晰、倒立、缩小的烛焰的像，随着蜡烛的燃烧，可观察到光屏上的像向＿＿＿＿（上/下）移动；移动蜡烛，使烛焰离凸透镜10cm，再移动光屏，＿＿＿（能/不能）在光屏上得到一个清晰的烛焰的像．7．（12扬州）探究凸透镜成像规律：（1）实验中出现了如图所示的情形，要使像成在光屏的中央，应将光屏向＿＿＿＿＿(上/下)调整。

凸透镜成像规律试题一、选择题（每小题2分，共40分）1、根据图6所示，可判断出蚂蚁到放大镜的距离（）A、小于焦距B、大于焦距，小于两倍焦距C、等于两倍焦距D、大于两倍焦距2、某凸透镜焦距是10cm，将物体放在离焦点5cm的地方，所成的像（）A、一定是实像B、一定是虚像C、一定是放大的像D、一定是缩小的像3、探究凸透镜成像规律时，小明在凸透镜前放一燃着的蜡烛，移动光屏并在光屏上找到清晰的像。

然后将蜡烛远离透镜，调节光屏再次找到一个清晰的像，比较两像A. 像距增大，像增大B. 像距减小，像增大C. 像距减小，像减小D. 像距增大，像减小4、在做“探究凸透镜成像实验”时，将焦距为10cm的凸透镜和蜡烛放在光具座上，位置如图所示。

则在光屏上A．成倒立放大的实像 B．成倒立缩小的实像C．光屏上不会得到像D．像距大于10cm小于20cm5、一个物体在凸透镜前20cm处时，在透镜另一侧的光屏上成一个倒立、缩小的实像，则该凸透镜的焦距f符合（）A.10cm ＜f＜20cmB.f＞10cmC.f＜10cmD.f＞20cm6、物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知，此凸透镜的焦距可能是（）A．6cm B．10 cm C．16 cm D．20 cm7、在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像。

要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是（）A.透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动B.透镜不动，蜡烛远离透镜移动，光屏远离透镜移动C.透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动D.透镜不动，蜡烛靠近透镜移动，光屏靠近透镜移动8小明同学在“探究凸透镜成像的规律”实验时，烛焰在光屏上成了一个清晰的像，如图所示。

下面给出的生活中常用物品工作时原理与此现象相同的是（）A.投影仪B.照相机C.放大镜D.近视镜9、把一个凸透镜对准太阳光，在距凸透镜10cm处得到一个最小最亮的光斑。

凸透镜成像规律练习题（打印版）### 凸透镜成像规律练习题一、选择题1. 物体通过凸透镜成像时，如果像距大于物距，那么像的性质是： - A. 正立、放大的虚像- B. 倒立、缩小的实像- C. 倒立、等大的实像- D. 倒立、放大的实像2. 当物体距离凸透镜的距离小于焦距时，成像情况是：- A. 正立、放大的虚像- B. 不成像- C. 倒立、缩小的实像- D. 倒立、放大的实像3. 凸透镜的焦距越短，成像的放大倍数：- A. 越小- B. 越大- C. 不变- D. 无法确定二、填空题1. 当物体位于凸透镜的焦点处时，成像情况是________。

2. 凸透镜成像时，物距与像距的关系是：物距越小，像距________，像的大小________。

3. 凸透镜成像时，物距等于2倍焦距时，成像的性质是倒立、等大的________。

三、计算题1. 已知凸透镜的焦距为10厘米，物体距离凸透镜15厘米，求像的性质及像距。

2. 若凸透镜的焦距为15厘米，物体距离凸透镜20厘米，求像的性质、大小和像距。

四、简答题1. 简述凸透镜成像的三种情况及其对应的物距和像距关系。

2. 描述凸透镜成像时，像的正立和倒立是如何判断的。

五、实验设计题设计一个实验来验证凸透镜成像规律，包括实验器材、实验步骤和预期结果。

参考答案一、选择题1. D2. A3. B二、填空题1. 不成像2. 越大，越大3. 实像三、计算题1. 像为倒立、放大的实像，像距大于物距。

2. 像为倒立、缩小的实像，像距小于物距。

四、简答题1. 凸透镜成像的三种情况：- 物距小于焦距，成正立、放大的虚像。

- 物距大于焦距但小于2倍焦距，成倒立、放大的实像。

- 物距大于2倍焦距，成倒立、缩小的实像。

2. 凸透镜成像时，像的正立和倒立：- 正立像：像与物体在透镜的同一侧。

- 倒立像：像与物体在透镜的两侧。

五、实验设计题实验器材：凸透镜、蜡烛、光屏、尺子。

实验步骤：1. 将蜡烛、凸透镜、光屏依次放置在光具座上，确保它们的中心大致在同一高度。

4.3凸透镜成像的规律一、单选题1．在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距内时，人眼观察到烛焰成像的情形是图中的（）A．B．C．D．【答案】C【解析】当物距小于一倍焦距时，物体通过凸透镜成的是正立的、放大的虚像。

故ABD不符合题意，C符合题意。

故选C。

【点睛】这是一道关于凸透镜成像规律的考查的一道比较容易的题目，通过物距与焦距的关系，确定成像的性质，然后与选择项对应确定答案。

2．如图所示，把焦距为12cm的凸透镜放在光具座上，将点燃的蜡烛放在距焦点6cm处，则蜡烛通过该凸透镜所成的像（）A．一定是倒立的B．一定是正立的第1 页共32 页第1 页共32 页C．一定是放大的D．一定是缩小的【答案】C【解析】该透镜焦距12cm，两倍焦距为24cm。

蜡烛距焦点6cm，有可能离透镜12cm+6cm=18cm，此时位于该透镜的一倍焦距和二倍焦距之间，成倒立放大的实像；也有可能离透镜12cm-6cm=6cm，此时位于该透镜的一倍焦距以内，成正立放大的虚像。

故ABD不符合题意；C符合题意。

故选C。

3．在探究“凸透镜成实像时，像距与物距的关系”实验中，下列做法正确的是（）A．尽量选择较亮的环境进行实验B．组装器材时，将蜡烛放在凸透镜与光屏之间.C．实验中，物距要始终大于二倍焦距D．实验中，蜡烛燃烧一段时间后，光屏上的像会向上移动【答案】D【解析】A．为使成像更清晰，应在较暗的环境进行实验，故A错误；B．组装器材时，应将凸透镜放在蜡烛与光屏之间，故B错误；C．实验中，物距大于一倍焦距均成实像，实验时物距要始终大于一倍焦距，故C错误；D．实验中，蜡烛燃烧一段时间后，蜡烛变短，根据通过光心的光线传播方向不变可知所成的像会向上移动，故D正确。

第2 页共32 页第2 页共32 页故选D。

4．用如图所示的装置探究凸透镜成像规律，凸透镜的焦距是15 cm．当把凸透镜固定在50 cm刻度线处，蜡烛固定在15 cm刻度线处时（）A．光屏在“Ⅰ”区域内移动，才能得到清晰的像B．光屏在“Ⅱ”区域内移动，才能得到清晰的像C．光屏上得到的是倒立、放大的实像D．以上说法都不对【答案】A【解析】凸透镜的焦距是15 cm．当把凸透镜固定在50cm刻度线处，蜡烛固定在15 cm刻度线处时，物距为50cm-15cm=35cm，大于2倍焦距，所以此时成倒立、缩小的实像，像在1倍和2倍焦距之间，即在光具座的65~80 cm之间可以得到清晰的像综合以上分析，只有A符合题意，BCD不符合题意．5．在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时烛焰在光屏上刚好成一清晰的像。
