凸透镜成像规律经典练习题(1)

1．小明同学在探究“凸透镜成像规律及应用”的活动中，选用了焦距未知的凸透镜。

（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为_______cm。

（2）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在_______上，为实验探究做好准备。

（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，再移动光屏，直到在光屏上得到一个清晰的像为止。

生活中________就是利用这一成像原理来工作的。

（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的________(凸透镜/凹透镜)，这与____________________________(近视/远视)的矫正相似。

【答案】10 同一高度照像机凹透镜近视【解析】（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，此处即为焦点的位置，由图甲可知，则该凸透镜的焦距为10cm。

（2）为使像成在光屏的中央，实验前将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在同一高度。

（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，此时的物距为40cm，物体在凸透镜的二倍焦距点之外，再移动光屏，在光屏上得到一个清晰倒立缩小的实像像。

生活中照相机就是利用这一成像原理来工作的。

（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，物距变大，根据物近像远像变大的规律可知像成在了光屏的前方，要使像仍成在光屏上，需要一个发散透镜，即凹透镜；凹透镜是用来矫正近视眼的，因此这与近视眼的矫正相似。

故答案为：(1). 10 (2). 同一高度 (3). 照像机 (4). 凹透镜；近视。

2．（7分）如图所示在“探究﹣﹣凸透镜成像”的实验中，凸透镜焦距为1 5cm（1）实验前应首先调整蜡烛、凸透镜、光屏，使烛焰、凸透镜、光屏三者中心大致在同一高度，其目的是．（2）如图，光屏应在区域前后移动，才能得到清晰、倒立、（选填“放大”或“缩小”的实像，根据这一原理人们制成了．（3）在蜡烛和凸透镜之间放上一个近视眼镜，则发现像变得模糊了，这时应适当向（选填“左”或“右”）移动光屏，才能重新得到清晰的像．（4）若实验中将光屏换成平面镜，则从侧面（选填“能”或“不能”）看到清晰、倒立的烛焰像，此时蜡烛在平面镜中成像，像与凸透镜大小．【答案】（1）使像成在光屏的中央；（2）③；放大；幻灯机；（3）右；（4）不能；相等．【解析】试题分析：（1）点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在同一高度上，这样才能使像成在光屏的中央；（2）由图知，凸透镜焦距是15cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定在30cm刻度线位置时，物距为50cm﹣30cm=20cm，即蜡烛在1倍和2倍焦距，所以此时成倒立放大的实像，像在2倍焦距之外，幻灯机（投影仪）是根据这个原理制成的；（3）在蜡烛和凸透镜之间放上一个近视眼镜，由于近视眼镜是凹透镜，对光线有发散作用，所以通过凸透镜的光线比以前会聚得要晚了，像距更大了，因此要得到清晰的像，需将光屏远离凸透镜．当烛焰距凸透镜40cm时，物距大于2f，移动光屏，可在光屏上得到一个清晰的倒立缩小的实像，照相机就是利用这一成像规律工作的；（4）平面镜所称成的像是虚像，光屏上不能承接到像；根据平面镜成像特点可知，像与物的大小相同，所以此时蜡烛在平面镜中成像，像与蜡烛大小相等．考点：凸透镜成像、平面镜成像3．（10分）在“探究凸透镜成像规律”的实验中：（1）由图甲可知，该凸透镜的焦距是 cm。

八年级物理上册《凸透镜成像的规律》练习题(含答案及解析))一、选择题1. 凸透镜的焦点位置取决于（）。

A. 透镜的直径B. 入射光线的方向C. 透镜的曲率D. 透镜的颜色答案：C解析：凸透镜的焦点位置取决于透镜的曲率，曲率越大，焦点位置越近；曲率越小，焦点位置越远。

2. 关于凸透镜焦点位置的描述，正确的是（）。

A. 焦点位置被称为透镜的负焦距B. 焦点位置是透镜的中心C. 焦点位置被称为透镜的正焦距D. 焦点位置是透镜的表面答案：A解析：焦点位置被称为透镜的负焦距，因为凸透镜的焦点位置在透镜的透镜中心的同侧。

3. 凸透镜对于非平行光线的成像，关注的光线是（）。

A. 仅仅想光轴靠近的光线B. 其中一束光线能改变方向使其平行于光轴的光线C. 只有经过透镜中心的光线D. 完全垂直于光轴的光线答案：B解析：凸透镜对于非平行光线的成像，是通过将光线聚焦在焦点上实现的，其中一束光线能改变方向使其平行于光轴的光线，其余光线则在透镜后面的位置得到成像。

4. 凸透镜成像的规律中，人眼看到的物体是（）。

A. 实物体B. 虚物体C. 光线D. 影子答案：B解析：凸透镜成像的规律中，人眼看到的物体是虚物体，即物体的投影形成在透镜后的位置。

5. 凸透镜成像的规律中，实物体与虚物体的区别在于（）。

A. 实物体有质量，虚物体没有B. 实物体是存在的，虚物体是虚幻的C. 实物体是透明的，虚物体是不透明的D. 实物体发出光线，虚物体不发出光线答案：B解析：实物体是存在的，虚物体是虚幻的，虚物体是通过光线经过凸透镜成像后形成的投影。

二、填空题1. 光线经过凸透镜后，如果经过像方焦点，成像在（）方的位置。

答案：虚物方2. 凸透镜的焦距为-10cm，则焦点位置在（）透镜的位置。

答案：凸3. 凸透镜的焦距为20cm，物体放在焦点处，成像在（）。

答案：无穷远处4. 凸透镜成像的规律中，光线经过凸透镜后，成像的位置是（）。

答案：物距焦距的倒数5. 凸透镜焦距越大，对物距的要求越（），反之亦然。

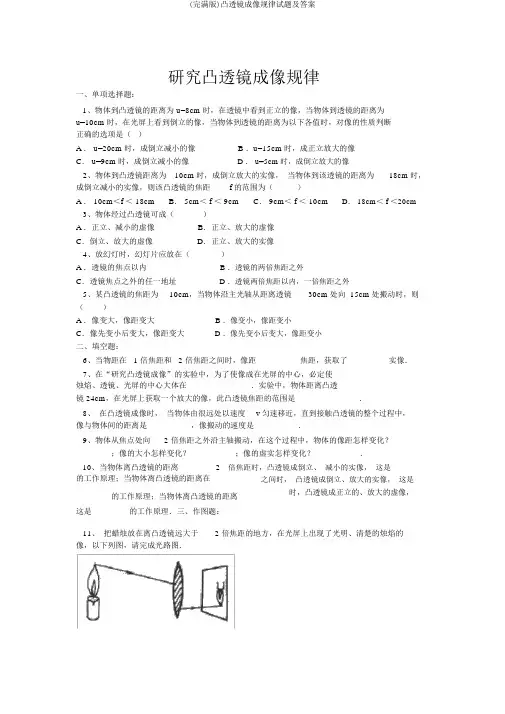

研究凸透镜成像规律一、单项选择题：1、物体到凸透镜的距离为 u=8cm 时，在透镜中看到正立的像，当物体到透镜的距离为u=10cm 时，在光屏上看到倒立的像，当物体到透镜的距离为以下各值时，对像的性质判断正确的选项是（）A ． u=20cm 时，成倒立减小的像B ．u=15cm 时，成正立放大的像C． u=9cm 时，成倒立减小的像 D ． u=5cm 时，成倒立放大的像2、物体到凸透镜距离为10cm 时，成倒立放大的实像，当物体到该透镜的距离为成倒立减小的实像，则该凸透镜的焦距 f 的范围为（）18cm 时，A ． 10cm＜f ＜ 18cm B． 5cm＜ f ＜ 9cm C． 9cm＜ f ＜ 10cm D． 18cm＜ f ＜20cm3、物体经过凸透镜可成（）A ．正立、减小的虚像B．正立、放大的虚像C．倒立、放大的虚像D．正立、放大的实像4、放幻灯时，幻灯片应放在（）A ．透镜的焦点以内B ．透镜的两倍焦距之外C．透镜焦点之外的任一地址 D ．透镜两倍焦距以内，一倍焦距之外5、某凸透镜的焦距为10cm，当物体沿主光轴从距离透镜30cm 处向 15cm 处搬动时，则（）A ．像变大，像距变大B ．像变小，像距变小C．像先变小后变大，像距变大 D ．像先变小后变大，像距变小二、填空题：6、当物距在 1 倍焦距和 2 倍焦距之间时，像距________焦距，获取了________实像．7、在“研究凸透镜成像”的实验中，为了使像成在光屏的中心，必定使烛焰、透镜、光屏的中心大体在___________ ．实验中，物体距离凸透镜 24cm，在光屏上获取一个放大的像，此凸透镜焦距的范围是_________．8、在凸透镜成像时，当物体由很远处以速度像与物体间的距离是________，像搬动的速度是v 匀速移近，直到接触凸透镜的整个过程中，________．9、物体从焦点处向 2 倍焦距之外沿主轴搬动，在这个过程中，物体的像距怎样变化？________；像的大小怎样变化？________；像的虚实怎样变化？________．10、当物体离凸透镜的距离 ________2 的工作原理；当物体离凸透镜的距离在倍焦距时，凸透镜成倒立、减小的实像，这是________ ________之间时，凸透镜成倒立、放大的实像，这是________的工作原理；当物体离凸透镜的距离这是 ________的工作原理．三、作图题：________时，凸透镜成正立的、放大的虚像，11、把蜡烛放在离凸透镜远大于 2 倍焦距的地方，在光屏上出现了光明、清楚的烛焰的像，以下列图，请完成光路图．12、以下列图是凸透镜成像规律的表示图，图中 A 、B、C 表示同一物体放在三个不同样的地址，请经过画图大体表示出像的地址和像的性质．四、实验研究题：13、在“研究凸透镜成像规律”的实验中，凸透镜的焦距为10cm，当烛焰在光屏上成倒立、减小实像时,蜡烛到凸透镜的距离应大于________cm ，当蜡烛到凸透镜的距离小于________cm 时，经过凸透镜能看到正立、放大的虚像．14、实验题表中为某同学做“研究凸透镜成像”的实验时记录下某透镜的成像情况，由凸透镜成像规律，依照下表可推知该透镜的焦距应是__________________ ．15、在“研究凸透镜成像规律”的实验中，必定先凸透镜两侧，调整凸透镜和光屏的高度，使它们的中心跟________，尔后把蜡烛、光屏分别置于________大体在 ________．16、在“研究凸运镜成像规律”的实验中，请你设计一个测量凸运镜焦距的简单实验方案，写出实验步骤：(1)________________________(2)________________________评估你的实验方案的优缺点：________．五、应用设计题：17、小红在研究完凸透镜成像规律后，产生了这样的一个想法：“凸透镜能够成像，那么凹透镜能不能够成像呢？”请你帮她设计实验并研究．18、观察授课中常用的投影仪投影幻灯片，请说明：(1)平面镜的作用： ________；(2)凸透镜的作用： ________；(3)屏幕用粗糙的白布做成： ________．参照答案1、 A2、 B3、 B4、 D5、 A6、大于 2 倍焦距 ,倒立、放大7、同一高度 ;12cm＜ f ＜24cm8、先减小后增大尔后又减小,先小于 v 后大于 v9、变小 ;变小 ;不变10、大于 ,照相机 ,1 倍焦距和 2 倍焦距 ,幻灯机 ,小于焦距 ,放大镜11、如答图所示12、13、 20,1014、 9cm＜ f ＜ 10cm15、调整烛焰、透镜、光屏,烛焰的中心 ,同一高度16、 (1)凸透镜正对太阳找汇聚点(2)量出焦距 .简单易行、误差大17、略18、 (1)改变光路(2)使幻灯片在银幕上成放大的实像(3)使光发生漫反射以便同学们能够看清像，同时白布能反射所有颜色的光一、选择题（每题 3 分，共 39 分）1．（ 08 临沂）以下有关光的现象中，正确的说法是（）A．阳光下，细风吹拂的河面，波光粼粼，这里包括着光的反射B．光与镜面成 30°角射在平面镜上，则其反射角也是30°C．人在照镜子时，总是凑近镜子去看，其原因是凑近时像会变大D．老年人经过放大镜看书，看到的字的实像2．小赵同学手拿时钟站在平面镜前，以下列图是平面镜中的像，则（）A．小赵同学离平面镜越远，像越小B．小赵同学离平面镜越远，像越大C．时钟指示的时间是 3 点正D ．时钟指示的时间是9 点正3．凸透镜的焦距是12cm，把点燃的蜡烛放在距凸透镜15cm 处，则蜡烛经过凸透镜成的像是（）A 、倒立、减小的实像B、正立、减小的实像C、倒立、放大的实像D、正立、放大的虚像4．以下现象属于光的折射现象的是（）A 、海市蜃楼B 、影子C、水中的倒影D、小孔成像5、测量视力时，利用平面镜成像特点能够节约空间。

凸透镜成像的规律习题（含答案)学校:___________姓名：___________班级：___________考号：___________一、单选题1．今年的元月31日晚，在我国大部分地区都能观看到天文奇观“月全食”。

如图所示是小明用照相机拍摄的月全食照片，对此，下列说法正确的是A．月亮是光源B．若想拍摄到更大的月亮，应增大凸透镜的焦距C．照相机是利用凸透镜成倒立、放大实像的原理工作的D．月食主要是由光的折射现象形成的【答案】B【解析】【详解】A. 月亮不属于光源，故A选项错误。

B. 若想拍摄更大的月亮，根据凸透镜成实像规律，物近像远像变大，应选焦距更长的镜头，增加像距，同时增大照相机暗箱的长度，故B选项正确。

C. 照相机是利用凸透镜成倒立、缩小实像的原理工作的，故C选项错误。

D. 月食天象是由于光的直线传播形成的，故D选项错误。

故选：B.2．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示。

下列判断中正确的是A．该凸透镜的焦距是16cmB．当时，在光屏上能得到一个缩小的像C．当时，成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小【答案】D【解析】【详解】A．观察图片可知，当物距u=16cm时，像距v=16cm，这时物体在二倍焦距上，即：2f=16cm，所以凸透镜焦距是8cm，故A错误；B．因为8cm＜10cm＜16cm，所以这时f＜u＜2f，这时成倒立放大的实像，故B错误；C．当u=22cm时，u＞2f，这时成倒立缩小的实像，照相机是根据这一原理制成的，故C错误；D．当物体成实像时，物距增大，像距减小像变小，那么把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小是正确的，故D正确。

故选：D。

【点睛】掌握凸透镜的成像规律，了解凸透镜移动过程中像距和像的大小变化是解题的关键。

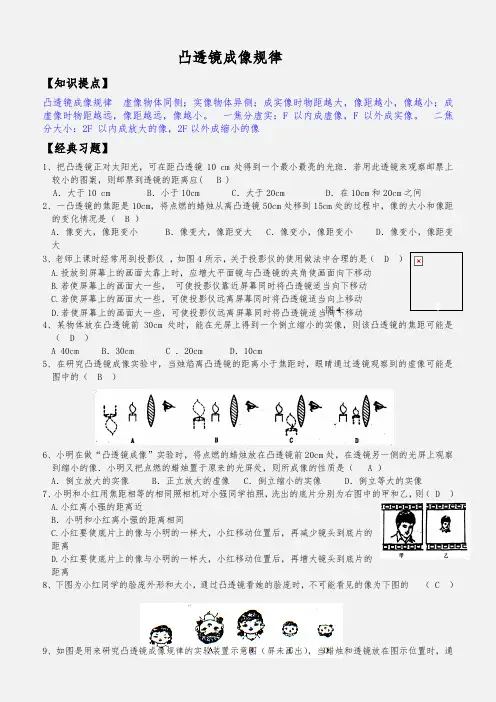

凸透镜成像规律【知识提点】凸透镜成像规律虚像物体同侧；实像物体异侧；成实像时物距越大，像距越小，像越小；成虚像时物距越远，像距越远，像越小。

一焦分虚实：F 以内成虚像，F以外成实像。

二焦分大小：2F 以内成放大的像，2F以外成缩小的像【经典习题】1、把凸透镜正对太阳光，可在距凸透镜10 cm处得到一个最小最亮的光斑．若用此透镜来观察邮票上较小的图案，则邮票到透镜的距离应( B )A．大于10 cm B．小于10cm C．大于20cm D．在10cm和20cm之间2、一凸透镜的焦距是10cm，将点燃的蜡烛从离凸透镜50cm处移到15cm处的过程中，像的大小和像距的变化情况是（ B ）A．像变大，像距变小 B．像变大，像距变大 C．像变小，像距变小 D．像变小，像距变大3、老师上课时经常用到投影仪，如图4所示，关于投影仪的使用做法中合理的是（ D ）A.投放到屏幕上的画面太靠上时，应增大平面镜与凸透镜的夹角使画面向下移动B.若使屏幕上的画面大一些，可使投影仪靠近屏幕同时将凸透镜适当向下移动C.若使屏幕上的画面大一些，可使投影仪远离屏幕同时将凸透镜适当向上移动图4D.若使屏幕上的画面大一些，可使投影仪远离屏幕同时将凸透镜适当向下移动4、某物体放在凸透镜前30cm 处时，能在光屏上得到一个倒立缩小的实像，则该凸透镜的焦距可能是（ D ）A 40cm B．30cm C ．20cm D．10cm5、在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的（ B ）6、小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20cm处，在透镜另一侧的光屏上观察到缩小的像．小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质是（ A ）A．倒立放大的实像 B．正立放大的虚像 C．倒立缩小的实像 D．倒立等大的实像7、小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为右图中的甲和乙，则（ D ）A.小红离小强的距离近B．小明和小红离小强的距离相同C.小红要使底片上的像与小明的一样大，小红移动位置后，再减少镜头到底片的距离D.小红要使底片上的像与小明的一样大，小红移动位置后，再增大镜头到底片的距离8、下图为小红同学的脸庞外形和大小，通过凸透镜看她的脸庞时，不可能看见的像为下图的（ C ）9、如图是用来研究凸透镜成像规律的实验装置示意图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像。

2．（2015•济宁）小夏用如图中的凸透镜探究成像规律，在如图的四个实验情景中，能够在光屏上得到清晰像的是（）
A．B．
C．D．
6．（2015•成都）在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分别为15cm和20cm的凸A．B．C．D．
透镜L1和L2等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具座上，如图所示．下列说法正确的是（）A，小明能在光屏上看到烛焰清晰的像
B1，小明将光屏向右移动适当的距离，光屏上能出现烛焰清晰的像
C．若凸透镜是L2，小明将光屏移到60cm刻度线处，光屏上能出现烛焰清晰的像
D70cm
A． B．C．D．
这个像是（填“实”或“虚”）像．固定凸透镜的位置不动，如果将蜡烛与光屏的位置对调，此时蜡烛在光屏30．（2015•江西模拟）小华在使用如图所示的实验器材探究“凸透镜成像的规律”时，能在光屏上看到一个清晰的像，上（填“成缩小的像”“成放大的像”或“不成像”）。

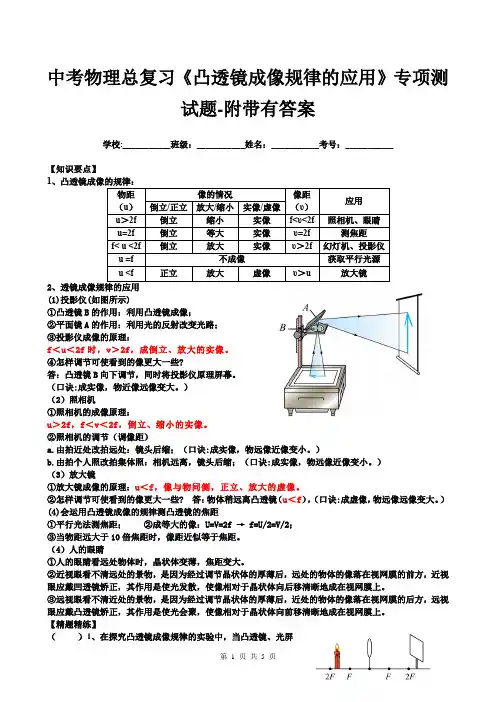

中考物理总复习《凸透镜成像规律的应用》专项测试题-附带有答案学校:___________班级：___________姓名：___________考号：___________【知识要点】1、凸透镜成像的规律：物距（u）像的情况像距（υ）应用倒立/正立放大/缩小实像/虚像u＞2f倒立缩小实像f<υ<2f照相机、眼睛u=2f倒立等大实像υ=2f测焦距f< u <2f倒立放大实像υ＞2f幻灯机、投影仪u =f不成像获取平行光源u <f正立放大虚像υ＞u放大镜2、透镜成像规律的应用(1)投影仪(如图所示)①凸透镜B的作用：利用凸透镜成像；②平面镜A的作用：利用光的反射改变光路；③投影仪成像的原理：f＜u＜2f时，v＞2f，成倒立、放大的实像。

④怎样调节可使看到的像更大一些?答：凸透镜B向下调节，同时将投影仪原理屏幕。

（口诀:成实像，物近像远像变大。

）（2）照相机①照相机的成像原理：u＞2f，f＜v＜2f，倒立、缩小的实像。

②照相机的调节（调像距）a.由拍近处改拍远处：镜头后缩；（口诀:成实像，物远像近像变小。

）b.由拍个人照改拍集体照：相机远离，镜头后缩；（口诀:成实像，物远像近像变小。

）（3）放大镜①放大镜成像的原理：u＜f，像与物同侧，正立、放大的虚像。

②怎样调节可使看到的像更大一些? 答：物体稍远离凸透镜（u＜f），（口诀:成虚像，物远像远像变大。

）(4)会运用凸透镜成像的规律测凸透镜的焦距①平行光法测焦距；②成等大的像：U=V=2f → f=U/2=V/2；③当物距远大于10倍焦距时，像距近似等于焦距。

（4）人的眼睛①人的眼睛看远处物体时，晶状体变薄，焦距变大。

②近视眼看不清远处的景物，是因为经过调节晶状体的厚薄后，远处的物体的像落在视网膜的前方，近视眼应戴凹透镜矫正，其作用是使光发散，使像相对于晶状体向后移清晰地成在视网膜上。

③远视眼看不清近处的景物，是因为经过调节晶状体的厚薄后，近处的物体的像落在视网膜的后方，远视眼应戴凸透镜矫正，其作用是使光会聚，使像相对于晶状体向前移清晰地成在视网膜上。

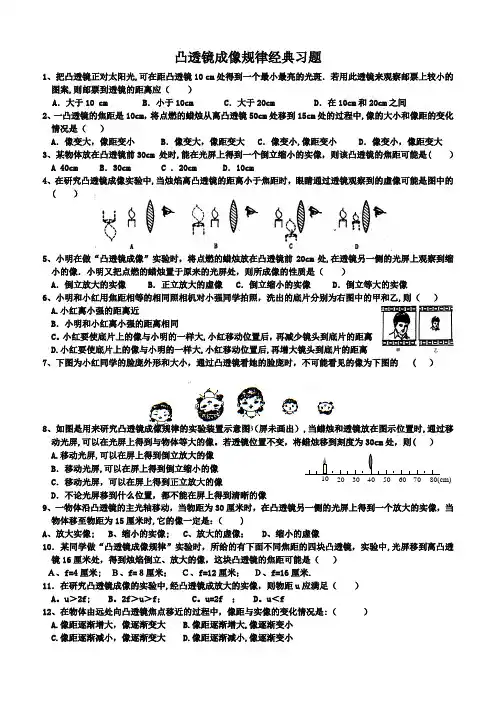

凸透镜成像规律经典习题1、把凸透镜正对太阳光,可在距凸透镜10 cm 处得到一个最小最亮的光斑．若用此透镜来观察邮票上较小的图案,则邮票到透镜的距离应（ ）A ．大于10 cmB ．小于10cmC ．大于20cmD ．在10cm 和20cm 之间2、一凸透镜的焦距是10cm ，将点燃的蜡烛从离凸透镜50cm 处移到15cm 处的过程中,像的大小和像距的变化情况是（ ）A ．像变大，像距变小B ．像变大，像距变大C ．像变小,像距变小D ．像变小，像距变大3、某物体放在凸透镜前30cm 处时,能在光屏上得到一个倒立缩小的实像，则该凸透镜的焦距可能是( ）A 40cmB ．30cmC ．20cmD ．10cm4、在研究凸透镜成像实验中,当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的( ）5、小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20cm 处,在透镜另一侧的光屏上观察到缩小的像．小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质是（ ）A ．倒立放大的实像B ．正立放大的虚像C ．倒立缩小的实像D ．倒立等大的实像6、小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为右图中的甲和乙,则（ ）A.小红离小强的距离近B ．小明和小红离小强的距离相同C 。

小红要使底片上的像与小明的一样大,小红移动位置后，再减少镜头到底片的距离D.小红要使底片上的像与小明的一样大,小红移动位置后,再增大镜头到底片的距离7、下图为小红同学的脸庞外形和大小，通过凸透镜看她的脸庞时，不可能看见的像为下图的 ( ）8、如图是用来研究凸透镜成像规律的实验装置示意图（屏未画出）,当蜡烛和透镜放在图示位置时,通过移动光屏,可以在光屏上得到与物体等大的像。

若透镜位置不变，将蜡烛移到刻度为30cm 处，则( ）A.移动光屏,可以在屏上得到倒立放大的像B ．移动光屏,可以在屏上得到倒立缩小的像C ．移动光屏，可以在屏上得到正立放大的像D ．不论光屏移到什么位置，都不能在屏上得到清晰的像9、一物体沿凸透镜的主光轴移动，当物距为30厘米时，在凸透镜另一侧的光屏上得到一个放大的实像，当物体移至物距为15厘米时,它的像一定是：（ )A 、放大实像;B 、缩小的实像;C 、放大的虚像；D 、缩小的虚像10．某同学做“凸透镜成像规律”实验时，所给的有下面不同焦距的四块凸透镜，实验中,光屏移到离凸透镜16厘米处，得到烛焰倒立、放大的像，这块凸透镜的焦距可能是（ ）Ａ、f=4厘米; Ｂ、f=８厘米； Ｃ、f=12厘米； Ｄ、f=16厘米.11．在研究凸透镜成像的实验中,经凸透镜成放大的实像，则物距u 应满足（ ）A 。
