第节 Smith 圆图及应用阻抗匹配

阻抗匹配与史密斯(Smith)圆图:基本原理本文利用史密斯圆图作为RF阻抗匹配的设计指南。

文中给出了反射系数、阻抗和导纳的作图范例，并用作图法设计了一个频率为60MHz的匹配网络。

实践证明：史密斯圆图仍然是计算传输线阻抗的基本工具。

在处理RF系统的实际应用问题时，总会遇到一些非常困难的工作，对各部分级联电路的不同阻抗进行匹配就是其中之一。

一般情况下，需要进行匹配的电路包括天线与低噪声放大器（LNA）之间的匹配、功率放大器输出（RFOUT）与天线之间的匹配、LNA/VCO输出与混频器输入之间的匹配。

匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。

在高频端，寄生元件（比如连线上的电感、板层之间的电容和导体的电阻）对匹配网络具有明显的、不可预知的影响。

频率在数十兆赫兹以上时，理论计算和仿真已经远远不能满足要求，为了得到适当的最终结果，还必须考虑在实验室中进行的RF测试、并进行适当调谐。

需要用计算值确定电路的结构类型和相应的目标元件值。

有很多种阻抗匹配的方法，包括:∙计算机仿真:由于这类软件是为不同功能设计的而不只是用于阻抗匹配，所以使用起来比较复杂。

设计者必须熟悉用正确的格式输入众多的数据。

设计人员还需要具有从大量的输出结果中找到有用数据的技能。

另外，除非计算机是专门为这个用途制造的，否则电路仿真软件不可能预装在计算机上。

∙手工计算:这是一种极其繁琐的方法，因为需要用到较长（“几公里”）的计算公式、并且被处理的数据多为复数。

∙经验:只有在RF领域工作过多年的人才能使用这种方法。

总之，它只适合于资深的专家。

∙史密斯圆图:本文要重点讨论的内容。

本文的主要目的是复习史密斯圆图的结构和背景知识，并且总结它在实际中的应用方法。

讨论的主题包括参数的实际范例，比如找出匹配网络元件的数值。

当然，史密斯圆图不仅能够为我们找出最大功率传输的匹配网络，还能帮助设计者优化噪声系数，确定品质因数的影响以及进行稳定性分析。

阻抗匹配与史密斯（Smith）圆图：基本原理在处理RF系统的实际应用问题时，总会遇到一些非常困难的工作，对各部分级联电路的不同阻抗进行匹配就是其中之一。

一般情况下，需要进行匹配的电路包括天线与低噪声放大器（LNA）之间的匹配、功率放大器输出（RFOUT）与天线之间的匹配、LNA/VCO输出与混频器输入之间的匹配。

匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。

在高频端，寄生元件（比如连线上的电感、板层之间的电容和导体的电阻）对匹配网络具有明显的、不可预知的影响。

频率在数十兆赫兹以上时，理论计算和仿真已经远远不能满足要求，为了得到适当的最终结果，还必须考虑在实验室中进行的RF测试、并进行适当调谐。

需要用计算值确定电路的结构类型和相应的目标元件值。

有很多种阻抗匹配的方法，包括:计算机仿真: 由于这类软件是为不同功能设计的而不只是用于阻抗匹配，所以使用起来比较复杂。

设计者必须熟悉用正确的格式输入众多的数据。

设计人员还需要具有从大量的输出结果中找到有用数据的技能。

另外，除非计算机是专门为这个用途制造的，否则电路仿真软件不可能预装在计算机上。

手工计算: 这是一种极其繁琐的方法，因为需要用到较长（“几公里”）的计算公式、并且被处理的数据多为复数。

经验: 只有在RF领域工作过多年的人才能使用这种方法。

总之，它只适合于资深的专家。

史密斯圆图: 本文要重点讨论的内容。

本文的主要目的是复习史密斯圆图的结构和背景知识，并且总结它在实际中的应用方法。

讨论的主题包括参数的实际范例，比如找出匹配网络元件的数值。

当然，史密斯圆图不仅能够为我们找出最大功率传输的匹配网络，还能帮助设计者优化噪声系数，确定品质因数的影响以及进行稳定性分析。

本文的主要目的是复习史密斯圆图的结构和背景知识，并且总结它在实际中的应用方法。

讨论的主题包括参数的实际范例，比如找出匹配网络元件的数值。

当然，史密斯圆图不仅能够为我们找出最大功率传输的匹配网络，还能帮助设计者优化噪声系数，确定品质因数的影响以及进行稳定性分析。

Smith圆图的原理和应用1. 前言Smith圆图是一种用于分析和解决电路中匹配问题的有效工具。

它由英国电气工程师Philip H. Smith于1939年创造，被广泛应用于射频电路、微波电路和天线设计等领域。

本文将介绍Smith圆图的基本原理和其在电路设计中的应用。

2. Smith圆图的基本原理2.1 反射系数和阻抗的关系Smith圆图是基于反射系数和阻抗之间的关系来进行分析的。

在电路中，反射系数表示反射波与入射波之间的关系，它是一个复数，可以用幅值和相位角来表示。

而阻抗则表示电路的负载特性，是一个实数。

Smith圆图将反射系数和阻抗之间的关系以一种直观而又简洁的方式进行了可视化。

2.2 Smith圆图的表示方式Smith圆图以单位圆为基础，将纯虚轴表示为电阻为无穷大的点，将实轴表示为电抗为零的点。

反射系数的值可以通过在Smith圆图上找到相应的点来表示。

例如，反射系数为0时，点位于单位圆的中心，反射系数为1时，点位于单位圆的边缘。

3. Smith圆图的应用3.1 反射系数的测量Smith圆图可以用于测量电路中的反射系数。

通过将电路与信号源和负载连接，可以使用向电路中注入信号的方式来测量反射系数。

通过测量反射系数的幅值和相位角，并将其在Smith圆图上进行标记，可以得到电路的匹配情况。

3.2 阻抗匹配Smith圆图可以帮助我们进行阻抗匹配，即调整电路的参数，以使得电路的输入和输出阻抗相匹配。

在Smith圆图上，我们可以通过移动点的位置来调整电路的参数，直至反射系数最小化。

通过在Smith圆图上定位匹配的点，可以快速找到合适的参数设置。

3.3 确定失配的原因Smith圆图可以帮助我们确定电路中失配的原因。

当电路的反射系数不为零时，可以使用Smith圆图来定位反射点，并判断失配的原因。

例如，如果反射系数位于实轴上，则说明电路存在电抗失配；如果反射系数位于圆心，则说明电路存在电阻失配。

3.4 天线设计Smith圆图在天线设计中也有广泛的应用。

Smith圆图在天线阻抗匹配上的应用天线性能的好坏直接决定了所发射信号的强弱，在调试天线时，阻抗匹配、电压驻波比对天线的性能影响很大，在调试阻抗以及驻波比时，利用Smith圆图能够简单方便的提供帮助。

通过Smith圆图，我们能够迅速的得出在传输线上任意一点阻抗、电压反射系数、驻波比等数据。

图1-1Smith圆图如图1-1所示，Smith圆图中包括电阻圆(图中红色的，从右半边开始发散的圆)和电导圆(图中绿色的，从左半圆发散开的圆)，和电阻电导圆垂直相交的半圆则称为电抗圆，其中，中轴线以上的电抗圆为正电抗圆(表现为感性)，中轴线以下的为负电抗圆(表现为容性)。

一、利用Smith圆图进行阻抗匹配1、使用并联短截线的阻抗匹配我们可以通过改变短路的短截线的长度与它在传输线上的位置来进行传输网络的匹配，当达到匹配时，连接点的输入阻抗应正好等于线路的特征阻抗。

图2-1并联短截线的阻抗匹配假设传输线特征阻抗的导纳为Yin，无损耗传输线离负载d处的输入导纳Yd=Yin+jB（归一化导纳即为1+jb），输入导纳为Ystub=-jB的短截线接在M点，以使负载和传输线匹配。

在Smith圆图上的操作步骤：1.做出负载的阻抗点A，反向延长求出其导纳点B；2.将点B沿顺时针方向（朝着源端）转动，与r=1的圆交于点C和D；3.点D所在的电抗圆和圆周交点为F；4.分别读出各点对应的长度，B（aλ），C（bλ），F（kλ）；5.可以得出：负载至短截线连接点的最小距离d=bλ-aλ,短截线的长度S=kλ-0.25λ。

图2-2Smith圆图联短截线的阻抗匹配2、使用L-C电路的阻抗匹配在RF电路设计中，还经常用L-C电路来达到阻抗匹配的目的，通常的可以有如下8种匹配模型可供选择：图2-3L-C阻抗匹配电路这些模型可根据不同的情况合理选择，如果在低通情况下可选择串联电感的形式，而在高通时则要选择串联电容的形式。

使用电容电感器件进行阻抗匹配，在Smith圆图上的可以遵循下面四个规则：-沿着恒电阻圆顺时针走表示增加串联电感；-沿着恒电阻圆逆时针走表示增加串联电容；-沿着恒电导圆顺时针走表示增加并联电容；-沿着恒电导圆逆时针走表示增加并联电感。

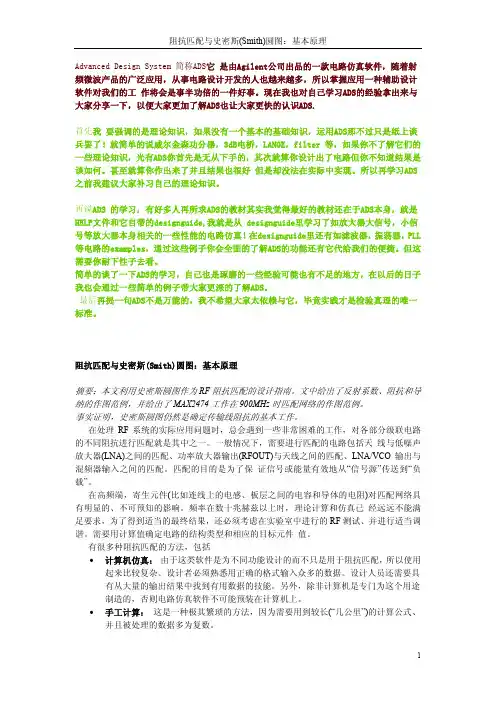

Advanced Design System 简称ADS它 是由Agilent公司出品的一款电路仿真软件，随着射频微波产品的广泛应用，从事电路设计开发的人也越来越多，所以掌握应用一种辅助设计软件对我们的工 作将会是事半功倍的一件好事。

现在我也对自己学习ADS的经验拿出来与大家分享一下，以便大家更加了解ADS也让大家更快的认识ADS.首先我 要强调的是理论知识，如果没有一个基本的基础知识，运用ADS那不过只是纸上谈兵罢了！就简单的说威尔金森功分器，3dB电桥，LANGE，filter 等，如果你不了解它们的一些理论知识，光有ADS你首先是无从下手的，其次就算你设计出了电路但你不知道结果是该如何。

甚至就算你作出来了并且结果也很好 但是却没法在实际中实现。

所以再学习ADS 之前我建议大家补习自己的理论知识。

再说ADS 的学习，有好多人再所求ADS的教材其实我觉得最好的教材还在于ADS本身，就是HELP文件和它自带的designguide,我就是从 designguide里学习了如放大器大信号，小信号等放大器本身相关的一些性能的电路仿真！在designguide里还有如滤波器，振荡器，PLL 等电路的examples，通过这些例子你会全面的了解ADS的功能还有它代给我们的便捷。

但这需要你耐下性子去看。

简单的谈了一下ADS的学习，自己也是琢磨的一些经验可能也有不足的地方，在以后的日子我也会通过一些简单的例子带大家更深的了解ADS。

最后再提一句ADS不是万能的，我不希望大家太依赖与它，毕竟实践才是检验真理的唯一标准。

阻抗匹配与史密斯(Smith)圆图：基本原理摘要：本文利用史密斯圆图作为RF阻抗匹配的设计指南。

文中给出了反射系数、阻抗和导纳的作图范例，并给出了MAX2474工作在900MHz时匹配网络的作图范例。

事实证明，史密斯圆图仍然是确定传输线阻抗的基本工作。

在处理RF系统的实际应用问题时，总会遇到一些非常困难的工作，对各部分级联电路的不同阻抗进行匹配就是其中之一。

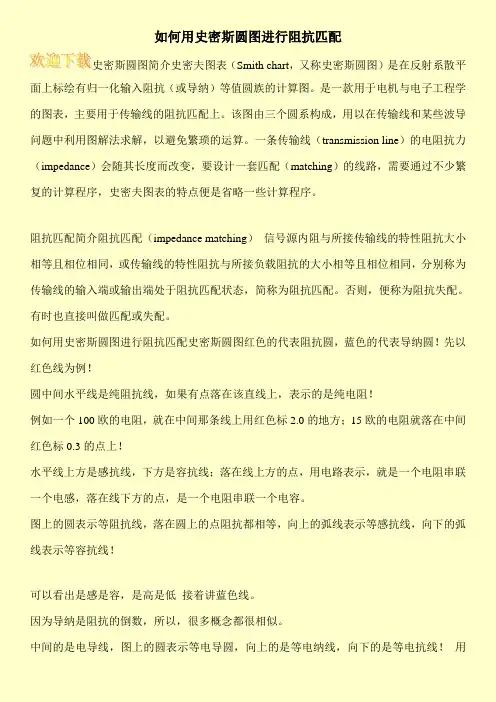

如何用史密斯圆图进行阻抗匹配史密斯圆图简介史密夫图表（Smith chart，又称史密斯圆图）是在反射系散平面上标绘有归一化输入阻抗（或导纳）等值圆族的计算图。

是一款用于电机与电子工程学的图表，主要用于传输线的阻抗匹配上。

该图由三个圆系构成，用以在传输线和某些波导问题中利用图解法求解，以避免繁琐的运算。

一条传输线（transmission line）的电阻抗力（impedance）会随其长度而改变，要设计一套匹配（matching）的线路，需要通过不少繁复的计算程序，史密夫图表的特点便是省略一些计算程序。

阻抗匹配简介阻抗匹配（impedance matching）信号源内阻与所接传输线的特性阻抗大小相等且相位相同，或传输线的特性阻抗与所接负载阻抗的大小相等且相位相同，分别称为传输线的输入端或输出端处于阻抗匹配状态，简称为阻抗匹配。

否则，便称为阻抗失配。

有时也直接叫做匹配或失配。

如何用史密斯圆图进行阻抗匹配史密斯圆图红色的代表阻抗圆，蓝色的代表导纳圆！先以红色线为例！圆中间水平线是纯阻抗线，如果有点落在该直线上，表示的是纯电阻！例如一个100欧的电阻，就在中间那条线上用红色标2.0的地方；15欧的电阻就落在中间红色标0.3的点上！水平线上方是感抗线，下方是容抗线；落在线上方的点，用电路表示，就是一个电阻串联一个电感，落在线下方的点，是一个电阻串联一个电容。

图上的圆表示等阻抗线，落在圆上的点阻抗都相等，向上的弧线表示等感抗线，向下的弧线表示等容抗线！可以看出是感是容，是高是低接着讲蓝色线。

因为导纳是阻抗的倒数，所以，很多概念都很相似。

中间的是电导线，图上的圆表示等电导圆，向上的是等电纳线，向下的是等电抗线！用。

阻抗匹配与史密斯(Smith)圆图：基本原理在处理 RF 系统的实际应用问题时，总会遇到一些非常困难的工作，对各部分级联电路的不同阻抗进行匹配就是其中之一。

一般情况下， 需要进行匹配的电路包括天线与低噪声放大器(LNA)之间的匹配、 功率放大器输出(RFOUT)与天线之间的匹配、 LNA/VCO 输出与混频器输入 之间的匹配。

匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。

在高频端，寄生元件(比如连线上的电感、板层之间的电容和导体的电阻)对匹配网络具有明显的、不可预知的影响。

频率在数十兆赫兹 以上时，理论计算和仿真已经远远不能满足要求，为了得到适当的最终结果，还必须考虑在实验室中进行的 RF 测试、并进行适当调谐。

需要用计算值确定电路的结构类型和相应的目标元件值。

有很多种阻抗匹配的方法，包括•计算机仿真： 由于这类软件是为不同功能设计的而不只是用于阻抗匹配，所以使用起来比较复杂。

设计者必须熟悉用正确的 格式输入众多的数据。

设计人员还需要具有从大量的输出结果中找到有用数据的技能。

另外，除非计算机是专门为这个用途 制造的，否则电路仿真软件不可能预装在计算机上。

• • •手工计算： 这是一种极其繁琐的方法，因为需要用到较长(“几公里”)的计算公式、并且被处理的数据多为复数。

经验： 只有在 RF 领域工作过多年的人才能使用这种方法。

总之，它只适合于资深的专家。

史密斯圆图：本文要重点讨论的内容。

本文的主要目的是复习史密斯圆图的结构和背景知识，并且总结它在实际中的应用方法。

讨论的主题包括参数的实际范例，比如找出匹 配网络元件的数值。

当然，史密斯圆图不仅能够为我们找出最大功率传输的匹配网络，还能帮助设计者优化噪声系数，确定品质因数的 影响以及进行稳定性分析。

图 1. 阻抗和史密斯圆图基础基础知识在介绍史密斯圆图的使用之前，最好回顾一下 RF 环境下(大于 100MHz) IC 连线的电磁波传播现象。
