双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。
具体接法如下(图1)：T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。
交叉线：一头按T568A线序连接，一头按T568B线序连接。
平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。
只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。
1.网卡对网卡：如果不用HUB直接连接的话，双胶线就要制作成交叉线，制作方法是：取一截双胶线（长度根据需要自行决定），把双绞线的一头外皮剥开，从左到右按白绿、绿、白橙、蓝、白蓝、橙、白棕、棕的顺序排列好，插入RJ45水晶头；另一头则从左到右按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序排列好，插入另一个RJ45水晶头。
也就是说，两头的接法刚好相反，接成的线将形成两个交错重叠的叉形，不然的话是连不上的。
然后将制作完成的双胶线两头分别插入两台计算机的网卡上。
2．网卡与光收发模块:将网卡装在计算机上，做好设置；给收发器接上电源，严格按照说明书的要求操作；用双绞线把计算机和收发器连接起来，双绞线应为交叉线接法；用光跳线把两个收发器连接起来，如收发器为单模，跳线也应用单模的。
光跳线连接时，一端接RX，另一端接TX，如此交叉连接。
不过现在很多光模块都有调控功能，交叉线和直通线都可以用。
3．光收发模块与交换机:用双绞线把计算机和收发器连接起来，双绞线为直通线接法。
4．网卡与交换机:双绞线为直通线接法。
5．集线器与集线器（交换机与交换机）:两台集线器（或交换机）通过双绞线级联，双绞线接头中线对的分布与连接网卡和集线器时有所不同，必须要用交叉线。
这种情况适用于那些没有标明专用级联端口的集线器之间的连接，而许多集线器为了方便用户，提供了一个专门用来串接到另一台集线器的端口，在对此类集线器进行级联时，双绞线均应为直通线接法。

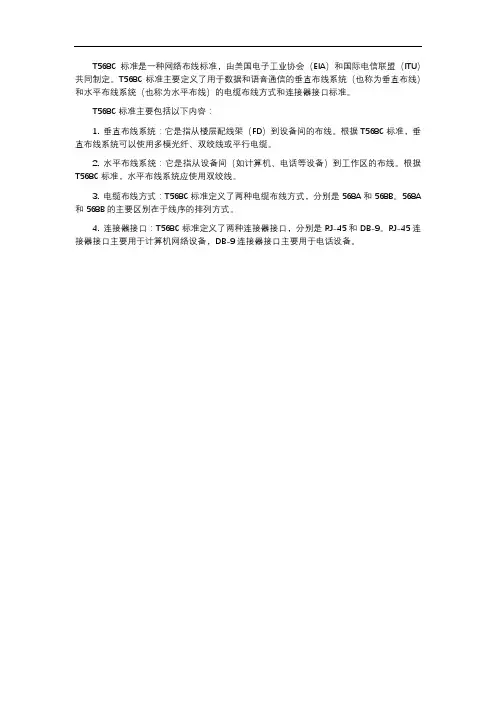

T568C标准是一种网络布线标准，由美国电子工业协会（EIA）和国际电信联盟（ITU）共同制定。
T568C标准主要定义了用于数据和语音通信的垂直布线系统（也称为垂直布线）和水平布线系统（也称为水平布线）的电缆布线方式和连接器接口标准。
T568C标准主要包括以下内容：
1. 垂直布线系统：它是指从楼层配线架（FD）到设备间的布线。
根据T568C标准，垂直布线系统可以使用多模光纤、双绞线或平行电缆。
2. 水平布线系统：它是指从设备间（如计算机、电话等设备）到工作区的布线。
根据T568C标准，水平布线系统应使用双绞线。
3. 电缆布线方式：T568C标准定义了两种电缆布线方式，分别是568A和568B。
568A 和568B的主要区别在于线序的排列方式。
4. 连接器接口：T568C标准定义了两种连接器接口，分别是RJ-45和DB-9。
RJ-45连接器接口主要用于计算机网络设备，DB-9连接器接口主要用于电话设备。
eia tia 568b标准EIA/TIA 568B标准是关于商用建筑内部通信布线的标准，它规定了建筑内部通信网络的布线系统的要求和规范。
该标准的制定旨在确保通信设备之间的互连和通信系统的可靠性，同时也为未来的扩展和升级提供了一定的灵活性。
首先，EIA/TIA 568B标准对通信设备之间的连接方式进行了规范。
它规定了各种类型的通信设备之间的连接方式，包括网线和插座的连接方式、接地方法、线缆的安装和维护等。
这些规范的制定可以有效地避免因连接方式不当而导致的通信故障，保障通信系统的正常运行。
其次，该标准对通信线缆的选择和安装进行了详细的规定。
它规定了不同类型的通信线缆的技术要求和性能指标，包括传输速率、传输距离、抗干扰能力等。
同时，标准还对线缆的安装方法、保护措施和维护要求进行了详细的规定，确保线缆在使用过程中能够保持良好的性能和可靠性。
另外，EIA/TIA 568B标准还对通信系统的地线系统进行了规范。
它规定了地线系统的布置方式、接地电阻的要求、接地线的材料和规格等。
地线系统的规范可以有效地减小由于静电和雷击等原因引起的通信系统故障，保障通信系统的安全可靠运行。
此外，EIA/TIA 568B标准还对通信系统的测试和维护进行了规定。
它规定了通信系统的测试方法、测试设备的要求和测试结果的评定标准，同时还对通信系统的维护方法和周期进行了详细的规定。
这些规范的制定可以有效地保障通信系统的正常运行，并及时发现和排除潜在的故障隐患。
总的来说，EIA/TIA 568B标准的制定为商用建筑内部通信网络的布线系统提供了一套完善的规范和标准，它不仅可以保障通信系统的正常运行，还为未来的扩展和升级提供了一定的灵活性。
因此，在商用建筑内部通信网络的规划和建设过程中，应当严格遵守该标准的要求，确保通信系统的安全可靠运行。
综合布线568B 标准规格及施工标准综合布线568B 色码接线图在常规网络电缆中，所有电线都是直接连接的568B 类网线制作步骤步骤1：利用斜口错剪下所需要的双绞线长度，，然后再利用双绞线剥线器（实 际用什么剪都可以）将双绞线的外皮除去 2-3厘米步骤3:接下来就要进行拨线的操作。
将裸露的双绞线中的橙色对线拨向自己 的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方， 如图所示。
上：橙左：绿下：棕右：蓝1酬对22剜23觀亦4細15 删1G112345678步骤2:剥线完成后的双绞线电缆如右图所示8步骤4:将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置，如图所示。
步骤5:小心的剥开每一对线，白色混线朝前。
因为我们是遵循EIA/TIA 568B 的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。
需要特别注意的是，绿色条线应该跨越蓝色对线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
左起: 白橙/橙/白绿/蓝/白蓝/绿/白棕/棕常见的错误接法是将绿色线放到第4只脚的位置（如图所示）。
应该将绿色线放在第6只脚的位置才是正确的，因为在lOOBaseT网络中，第3 只脚与第6只脚是同一对的，所以需要使用同一对残。
（见标准EIA/TIA 568B ）左起：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕步骤6:将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm的长度，之所以留下这个长度是为了符合EIA/TIA的标准，您可以参考有关用RJ-45接头和双绞线制作标准的介绍。
最后再将双绞线的每一根线依序放入RJ- 45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推，如图步骤7:确定双绞线的每根线已经正确放置之后，就可以用RJ-45压线钳压接RJ-45接头，如右图市面上还有一种RJ-45接头的保护套，可以防止接头在拉扯时造成接触不良。
综合布线ANSI/TIA/EIA568-B--6类电缆标准关键综合布线摘要综合布线ANSI/TIA/EIA568-B--6类电缆标准摘要综合布线6类标准已经正式出台，ANSI/TIA/EIA568-A 与 ANSI/TIA/EIA568-B主要区别点是什么，国际标准ISO/IEC11801《信息技术-用户综合布线》国际标准的新版也将正式出台，要加紧国内综合布线标准的修订工作。
关键词标准综合布线1 综合布线铜缆双绞线6类线标准综合布线铜缆双绞线6类线标准已经正式出台。
随着计算机技术的飞跃发展，人们对快速通信的需求，对宽带带传输高速率的要求日益提高，作为网络的通信平台--综合布线系统的带宽也在不断的增加。
综合布线系统铜缆双绞线由5类发展为超5类，目前6类双绞线也逐渐为用户所接受。
2001年相继编制经过10个多版本的修改，2002年6月ANSI/TIA/EIA568-B铜缆双绞线6类线标准已经正式出台。
国际标准ISO/I ECJTC/SC 25/WG3 N 598工作组编写的铜缆6类线标准也将正式出台。
到时超5类产品将替代原标准5类产品。
ANSI/TIA/EIA568-B标准由ANSI/TIA/EIA568-A标准演变而来，ANSI/TIA/EIA 标准属于北美标准系列，在全世界一直起着综合布线产品的导向工作。
新的568-B标准从结构上分为三部分： 568-B1 综合布线系统总体要求，568-B2平衡双绞线布线组件和568-B3光纤布线组件。
（1）568-B1综合布线系统总体要求在新标准的这一部分中，包含了电信综合布线系统设计原理，安装准则以及与现场测试相关的内容。
（2） 568-B2平衡双绞线布线组件在新标准的这一部分中，包含了组件规范，传输性能，系统模型以及用户验证电信布线系统的测量程序相关的内容。
（3）568-B3光纤布线组件在新标准的这一部分中，包含了与光纤电信布线系统的组件规范和传输相关要求内容。
1 综合布线系统国际标准当前国际上主要的综合布线技术标准有北美标准TIA/EIA 568—B、国际标准ISO/IEC 11801: 2002和欧洲标准CELENEC EN 50173:20021．北美标准(1）TIA/EIA 568系列① TIA/EIA 568② ANSI/TIA/EIA 568 A（1995）：定义5e类、引入了3dB原则③ TIA/EIA 568 B （2002）：定义6类、引入永久链路④TIA/EIA 568 C （2009）：正式定义6A类，引入外部串扰(2）TIA/EIA 569 A商业建筑电信通道和空间标准Ø569的目的是使支持电信介质和设备的建筑物内部和建筑物之间设计和施工标准化，尽可能地减少对厂商设备和介质的依赖性（3）TIA/EIA 570 A住宅电信布线标准Ø家居电信布线标准（4）TIA/EIA 606商业建筑电信基础设施管理标准Ø用于对布线和硬件进行标识，目的是提供一套独立于系统应用之外的统一管理方案（5）TIA/EIA 607商业建筑物接地和接线规范Ø这个标准的目的是规范建筑物内电信接地系统的规划、设计和安装2．国际标准综合布线国际标准主要是ISO/IEC 11801系列标准（1）ISO/IEC 11801:1995Ø定义到100MHz，定义了使用面积达100万平方米和5万个用户的建筑和建筑群的通信布线，建立了“级（Classes）”，即Class A，Class B，Class C，Class D等级的概念。
（2）ISO/IEC 11801:2000Ø定义了永久链路，对永久链路和通道的等效远端串扰ELFEXT、综合近端串扰和传输延迟进行了规定。
（3）ISO/IEC 11801:2002Ø定义了Cat6/Class E和Cat7/Class F类链路3．欧洲标准欧洲标准CELENEC EN50173（信息系统通用布线标准）与国际标准ISO/IEC 11801是一致的。

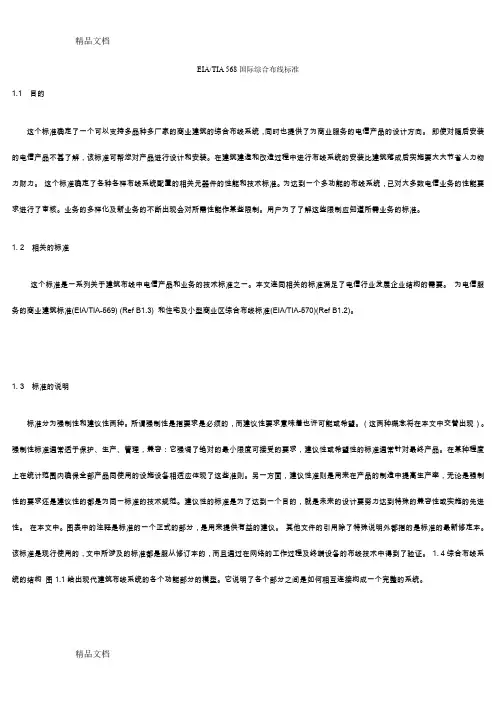

EIA/TIA 568国际综合布线标准1.1 目的这个标准确定了一个可以支持多品种多厂家的商业建筑的综合布线系统，同时也提供了为商业服务的电信产品的设计方向。
即使对随后安装的电信产品不甚了解，该标准可帮您对产品进行设计和安装。
在建筑建造和改造过程中进行布线系统的安装比建筑落成后实施要大大节省人力物力财力。
这个标准确定了各种各样布线系统配置的相关元器件的性能和技术标准。
为达到一个多功能的布线系统，已对大多数电信业务的性能要求进行了审核。
业务的多样化及新业务的不断出现会对所需性能作某些限制。
用户为了了解这些限制应知道所需业务的标准。
1. 2 相关的标准这个标准是一系列关于建筑布线中电信产品和业务的技术标准之一。
本文连同相关的标准满足了电信行业发展企业结构的需要。
为电信服务的商业建筑标准(EIA/TIA-569) (Ref B1.3) 和住宅及小型商业区综合布线标准(EIA/TIA-570)(Ref B1.2)。
1. 3 标准的说明标准分为强制性和建议性两种。
所谓强制性是指要求是必须的，而建议性要求意味着也许可能或希望。
（这两种概念将在本文中交替出现）。
强制性标准通常适于保护、生产、管理，兼容：它强调了绝对的最小限度可接受的要求，建议性或希望性的标准通常针对最终产品。
在某种程度上在统计范围内确保全部产品同使用的设施设备相适应体现了这些准则。
另一方面，建议性准则是用来在产品的制造中提高生产率，无论是强制性的要求还是建议性的都是为同一标准的技术规范。
建议性的标准是为了达到一个目的，就是未来的设计要努力达到特殊的兼容性或实施的先进性。
在本文中。
图表中的注释是标准的一个正式的部分，是用来提供有益的建议。
其他文件的引用除了特殊说明外都指的是标准的最新修定本。
该标准是现行使用的，文中所涉及的标准都是服从修订本的，而且通过在网络的工作过程及终端设备的布线技术中得到了验证。
1. 4综合布线系统的结构图1.1给出现代建筑布线系统的各个功能部分的模型。

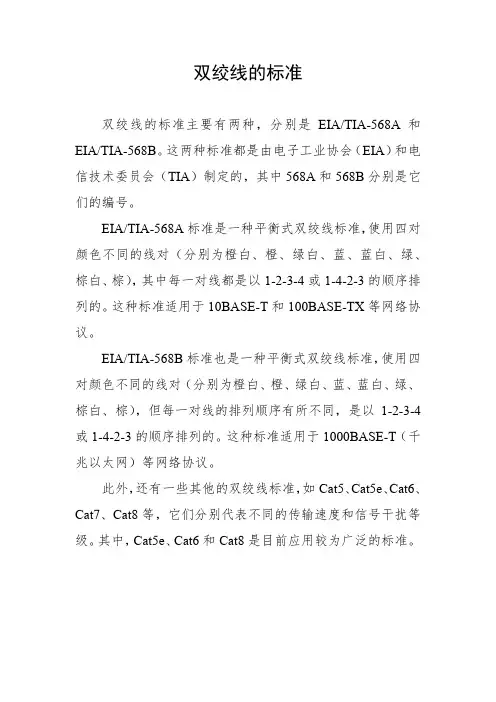

双绞线的标准
双绞线的标准主要有两种，分别是EIA/TIA-568A和EIA/TIA-568B。
这两种标准都是由电子工业协会（EIA）和电信技术委员会（TIA）制定的，其中568A和568B分别是它们的编号。
EIA/TIA-568A标准是一种平衡式双绞线标准，使用四对颜色不同的线对（分别为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕），其中每一对线都是以1-2-3-4或1-4-2-3的顺序排列的。
这种标准适用于10BASE-T和100BASE-TX等网络协议。
EIA/TIA-568B标准也是一种平衡式双绞线标准，使用四对颜色不同的线对（分别为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕），但每一对线的排列顺序有所不同，是以1-2-3-4或1-4-2-3的顺序排列的。
这种标准适用于1000BASE-T（千兆以太网）等网络协议。
此外，还有一些其他的双绞线标准，如Cat5、Cat5e、Cat6、Cat7、Cat8等，它们分别代表不同的传输速度和信号干扰等级。
其中，Cat5e、Cat6和Cat8是目前应用较为广泛的标准。

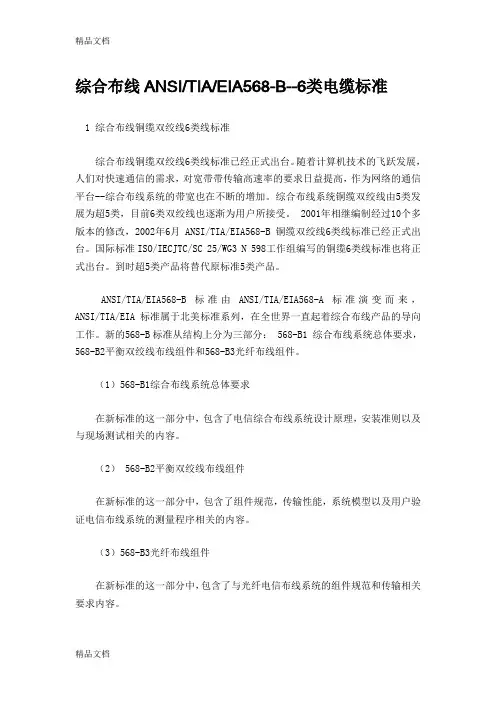

综合布线ANSI/TIA/EIA568-B--6类电缆标准1 综合布线铜缆双绞线6类线标准综合布线铜缆双绞线6类线标准已经正式出台。
随着计算机技术的飞跃发展，人们对快速通信的需求，对宽带带传输高速率的要求日益提高，作为网络的通信平台--综合布线系统的带宽也在不断的增加。
综合布线系统铜缆双绞线由5类发展为超5类，目前6类双绞线也逐渐为用户所接受。
2001年相继编制经过10个多版本的修改，2002年6月ANSI/TIA/EIA568-B铜缆双绞线6类线标准已经正式出台。
国际标准ISO/IECJTC/SC 25/WG3 N 598工作组编写的铜缆6类线标准也将正式出台。
到时超5类产品将替代原标准5类产品。
ANSI/TIA/EIA568-B标准由ANSI/TIA/EIA568-A标准演变而来，ANSI/TIA/EIA 标准属于北美标准系列，在全世界一直起着综合布线产品的导向工作。
新的568-B标准从结构上分为三部分： 568-B1 综合布线系统总体要求，568-B2平衡双绞线布线组件和568-B3光纤布线组件。
（1）568-B1综合布线系统总体要求在新标准的这一部分中，包含了电信综合布线系统设计原理，安装准则以及与现场测试相关的内容。
（2） 568-B2平衡双绞线布线组件在新标准的这一部分中，包含了组件规范，传输性能，系统模型以及用户验证电信布线系统的测量程序相关的内容。
（3）568-B3光纤布线组件在新标准的这一部分中，包含了与光纤电信布线系统的组件规范和传输相关要求内容。
2 ANSI/TIA/EIA568-A与ANSI/TIA/ EIA568-B主要区别点2.1 新术语（1）术语"衰减" 改为"插入损耗"，用于表示链路与信道上的信号损失量。
（2）电信间（TC）改为电信量（TR）。
（3）"基本链路"改为"永久链路"2.2 介质类型（1）水平电缆 4对100Ω3类UTP或SCTP 4对100Ω超5类UTP或SCTP 2条或多条62.5/125μm或50/125μm多模光纤（2）主干电缆 100Ω双绞线，3类或更高；62.5/125μm或50/125μm多模光纤；单模光纤。

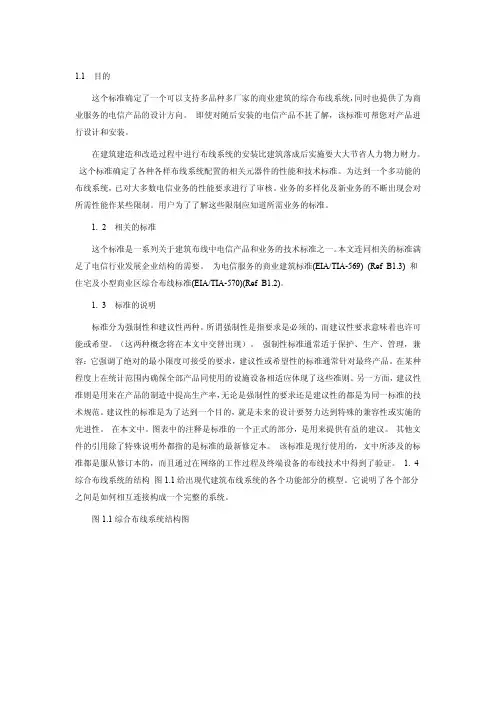

EIA/TIA 568国际综合布线标准1.1 目的这个标准确定了一个可以支持多品种多厂家的商业建筑的综合布线系统，同时也提供了为商业服务的电信产品的设计方向。
即使对随后安装的电信产品不甚了解，该标准可帮您对产品进行设计和安装。
在建筑建造和改造过程中进行布线系统的安装比建筑落成后实施要大大节省人力物力财力。
这个标准确定了各种各样布线系统配置的相关元器件的性能和技术标准。
为达到一个多功能的布线系统，已对大多数电信业务的性能要求进行了审核。
业务的多样化及新业务的不断出现会对所需性能作某些限制。
用户为了了解这些限制应知道所需业务的标准。
1. 2 相关的标准这个标准是一系列关于建筑布线中电信产品和业务的技术标准之一。
本文连同相关的标准满足了电信行业发展企业结构的需要。
为电信服务的商业建筑标准(EIA/TIA-569) (Ref B1.3) 和住宅及小型商业区综合布线标准(EIA/TIA-570)(Ref B1.2)。
1. 3 标准的说明标准分为强制性和建议性两种。
所谓强制性是指要求是必须的，而建议性要求意味着也许可能或希望。
（这两种概念将在本文中交替出现）。
强制性标准通常适于保护、生产、管理，兼容：它强调了绝对的最小限度可接受的要求，建议性或希望性的标准通常针对最终产品。
在某种程度上在统计范围内确保全部产品同使用的设施设备相适应体现了这些准则。
另一方面，建议性准则是用来在产品的制造中提高生产率，无论是强制性的要求还是建议性的都是为同一标准的技术规范。
建议性的标准是为了达到一个目的，就是未来的设计要努力达到特殊的兼容性或实施的先进性。
在本文中。
图表中的注释是标准的一个正式的部分，是用来提供有益的建议。
其他文件的引用除了特殊说明外都指的是标准的最新修定本。
该标准是现行使用的，文中所涉及的标准都是服从修订本的，而且通过在网络的工作过程及终端设备的布线技术中得到了验证。
1. 4综合布线系统的结构图1.1给出现代建筑布线系统的各个功能部分的模型。
EIA/TIA 568国际综合布线标准目的这个标准确定了一个可以支持多品种多厂家的商业建筑的综合布线系统，同时也提供了为商业服务的电信产品的设计方向。
即使对随后安装的电信产品不甚了解，该标准可帮您对产品进行设计和安装。
在建筑建造和改造过程中进行布线系统的安装比建筑落成后实施要大大节省人力物力财力。
这个标准确定了各种各样布线系统配置的相关元器件的性能和技术标准。
为达到一个多功能的布线系统，已对大多数电信业务的性能要求进行了审核。
业务的多样化及新业务的不断出现会对所需性能作某些限制。
用户为了了解这些限制应知道所需业务的标准。
1. 2 相关的标准这个标准是一系列关于建筑布线中电信产品和业务的技术标准之一。
本文连同相关的标准满足了电信行业发展企业结构的需要。
为电信服务的商业建筑标准(EIA/TIA-569) (Ref 和住宅及小型商业区综合布线标准(EIA/TIA-570)(Ref 。
1. 3 标准的说明标准分为强制性和建议性两种。
所谓强制性是指要求是必须的，而建议性要求意味着也许可能或希望。
（这两种概念将在本文中交替出现）。
强制性标准通常适于保护、生产、管理，兼容：它强调了绝对的最小限度可接受的要求，建议性或希望性的标准通常针对最终产品。
在某种程度上在统计范围内确保全部产品同使用的设施设备相适应体现了这些准则。
另一方面，建议性准则是用来在产品的制造中提高生产率，无论是强制性的要求还是建议性的都是为同一标准的技术规范。
建议性的标准是为了达到一个目的，就是未来的设计要努力达到特殊的兼容性或实施的先进性。
在本文中。
图表中的注释是标准的一个正式的部分，是用来提供有益的建议。
其他文件的引用除了特殊说明外都指的是标准的最新修定本。
该标准是现行使用的，文中所涉及的标准都是服从修订本的，而且通过在网络的工作过程及终端设备的布线技术中得到了验证。
1. 4综合布线系统的结构图给出现代建筑布线系统的各个功能部分的模型。
它说明了各个部分之间是如何相互连接构成一个完整的系统。
5．3 电缆识别基十业务范围广泛和场地大小，需要进行主干布线这就要以别传输媒体。
这个标准对四种媒体做了说明它们在主干布线中或是单独使用或是混合使用。
它们是（1）100Ω的多对上主干电缆（10.3.1）(2) 100Ω的STP电缆(10.3.2)(3) 50Ω的同轴电缆(10.3.3)(4) 62.5/125um的光缆(10.3.4) 它们的使用特点,相关硬件及交叉连接的说明见第10.11.12章. 注意：标有这些名称的电缆不一定符合标准。
如果需要,单模光缆可安装在主干布线中，关于单模光纤还有待研究。
见附录A3.3。
注1: 用户应注意在呐根缆和UJp缆之间的串占耦合会影响多对缆的传输性能，满足专门应用需求的传输工程不在该标准范围内. 注2: 附录A3给出了在综合布线中已经应用的其他主干布线电缆的一个简要说明。
5．4选择媒体由这个标准限定的主下布线能满足不同用尸的衍求。
根据应用特点，需要选择传输媒体。
要考虑以下因素:(1) 业务的灵活性(2) 主于布线的使用寿命(3) 地区范围和用户量商业大楼的用户刺信息业务的需求各不们同。
对于主于布线设计的全面考虑是从其可预见性到不可预见性.无论可能与否我们首先要满足不同的业务需求，将相近的业务如话音、显示、终端、局域网和其他的网络连成一起且很有益的每一部分的不同业务种类要进行划分并做好计划。
当不可舢见时考虑改动主干布线是最坏的打算不可预见性越大就越需要要求主于布线的灵活性。
每条可识别电缆都有其特点和作用，一种类型的电缆也许不能满足同一地区所有有用户的需要。
在主干布线中使用多种媒体是必要的，这时不同的媒体就要使用同种设备结构才能用于主跳线箱、终端和大楼间的入楼设备等。
5.5 主干布线的距离5.5.1 管理区到主跳接箱管理区的机械终端到主跳楼箱的最大距离如图5.5所示. 通常将主跳接箱放在场地的中部附近使电缆的距离最小,安装超过了距离局限就要被划分成几个区域、每个区域曲满足距离要求的主干布线来支持。

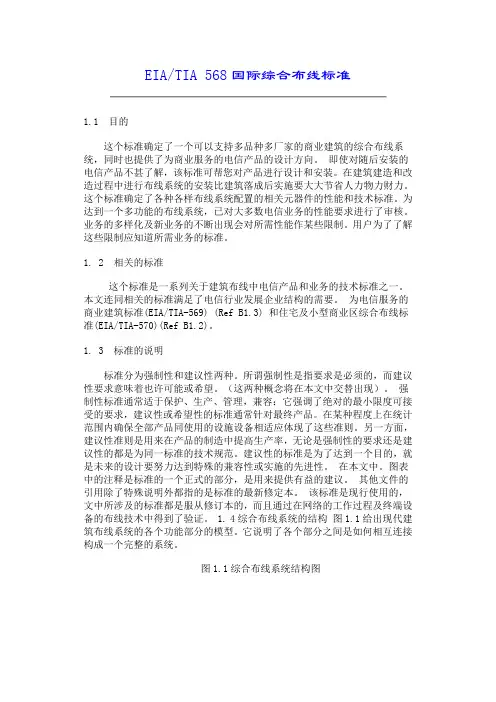

EIA/TIA 568国际综合布线标准1.1 目的这个标准确定了一个可以支持多品种多厂家的商业建筑的综合布线系统，同时也提供了为商业服务的电信产品的设计方向。
即使对随后安装的电信产品不甚了解，该标准可帮您对产品进行设计和安装。
在建筑建造和改造过程中进行布线系统的安装比建筑落成后实施要大大节省人力物力财力。
这个标准确定了各种各样布线系统配置的相关元器件的性能和技术标准。
为达到一个多功能的布线系统，已对大多数电信业务的性能要求进行了审核。
业务的多样化及新业务的不断出现会对所需性能作某些限制。
用户为了了解这些限制应知道所需业务的标准。
1. 2 相关的标准这个标准是一系列关于建筑布线中电信产品和业务的技术标准之一。
本文连同相关的标准满足了电信行业发展企业结构的需要。
为电信服务的商业建筑标准(EIA/TIA-569) (Ref B1.3) 和住宅及小型商业区综合布线标准(EIA/TIA-570)(Ref B1.2)。
1. 3 标准的说明标准分为强制性和建议性两种。
所谓强制性是指要求是必须的，而建议性要求意味着也许可能或希望。
（这两种概念将在本文中交替出现）。
强制性标准通常适于保护、生产、管理，兼容：它强调了绝对的最小限度可接受的要求，建议性或希望性的标准通常针对最终产品。
在某种程度上在统计范围内确保全部产品同使用的设施设备相适应体现了这些准则。
另一方面，建议性准则是用来在产品的制造中提高生产率，无论是强制性的要求还是建议性的都是为同一标准的技术规范。
建议性的标准是为了达到一个目的，就是未来的设计要努力达到特殊的兼容性或实施的先进性。
在本文中。
图表中的注释是标准的一个正式的部分，是用来提供有益的建议。
其他文件的引用除了特殊说明外都指的是标准的最新修定本。
该标准是现行使用的，文中所涉及的标准都是服从修订本的，而且通过在网络的工作过程及终端设备的布线技术中得到了验证。
1. 4综合布线系统的结构图1.1给出现代建筑布线系统的各个功能部分的模型。
TIA EIA 568A標準說明TIA/EIA-568A的由來E IA (Electronic Industries Association美國電子工業協會)是專門制定有關介面電氣特性的組織，已制定的標準有如RS-232，RS-485等；而TIA(Telecommunications Industries Association：美國通訊工業協會)則是專門制定通訊配線及架構的標準組織。
在1985年初，在電腦與通訊方面一直都缺乏建築物中通訊配線系統的標準，CCIA (Computer Communications Industry Association)就要求EIA這個組織，希望能發展出電腦與通訊方面的標準，因此在1991年7月，第一個版本的標準出現了！那就是EIA/TIA-568，是由TIA透過與EIA合作而制定的，緊接著在同年的8月TSB-36的規格制定出來，這個規格標準是定義UTP的CAT4及CAT5等較高等級的雙絞線；在1992年8月，與其相關的TSB-40也制定出來，主要是說明如何與高等級的UTP硬體相連接。
在1994年1月，TSB-40被修訂成TSB-40A，更詳細地說明UTP中跳接線(Patch Cord)及UTP中接頭的測試需求，因此EIA/TIA-568的標準被修訂成TIA/EIA-568A，這個標準就包含了TSB-36及TSB-40A的標準。
請注意TIA/EIA-568與EIA/TIA-568A的標準是不同的，前者是在1991年7月發展出來的，屬於舊的標準。
訂定TIA/EIA-568A標準的目的1‧建立支援多廠商環境的通訊配線標準。
2‧推動建築物中結構化配線系統的計劃與安裝。
3‧建立各種配線系統的效率與技術標準。
訂定TIA/EIA-568A標準的範圍1‧在辦公室中，通訊配線的最小需求。
2‧建議可使用的拓樸與距離。
3‧傳輸媒介的參數，而這些傳輸參數會影響傳輸效率。
4‧接頭與腳位功能的指定，以確定內部的連接。
综合布线568B标准规格及施工标准综合布线568B 色码接线图在常规网络电缆中，所有电线都是直接连接的。
568B类网线制作步骤步骤1：利用斜口错剪下所需要的双绞线长度,，然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米步骤2：剥线完成后的双绞线电缆如右图所示。
步骤3：接下来就要进行拨线的操作。
将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方，如图所示。
上：橙左：绿下：棕右：蓝步骤4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置，如图所示。
步骤5：小心的剥开每一对线，白色混线朝前。
因为我们是遵循EIA／TIA 568B 的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。
需要特别注意的是，绿色条线应该跨越蓝色对线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕常见的错误接法是将绿色线放到第4只脚的位置（如图所示）。
应该将绿色线放在第6只脚的位置才是正确的，因为在100BaseT网络中，第3只脚与第6只脚是同一对的，所以需要使用同一对残。
（见标准EIA／TIA 568B）左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕步骤6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm的长度，之所以留下这个长度是为了符合EIA／TIA的标准，您可以参考有关用RJ-45接头和双绞线制作标准的介绍。
最后再将双绞线的每一根线依序放入RJ－45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推，如图步骤7：确定双绞线的每根线已经正确放置之后，就可以用RJ－45压线钳压接RJ－45接头，如右图市面上还有一种RJ－45接头的保护套，可以防止接头在拉扯时造成接触不良。
使用这种保护套时，需要在压接RJ－45接头之前就将这种胶套插在双绞线电缆上，如图。
EIA/TIA 568国际综合布线标准1.1目的这个标准确定了一个可以支持多品种多厂家的商业建筑的综合布线系统，同时也提供了为商业服务的电信产品的设计方向。
即使对随后安装的电信产品不甚了解，该标准可帮您对产品进行设计和安装。
在建筑建造和改造过程中进行布线系统的安装比建筑落成后实施要大大节省人力物力财力。
这个标准确定了各种各样布线系统配置的相关元器件的性能和技术标准。
为达到一个多功能的布线系统，已对大多数电信业务的性能要求进行了审核。
业务的多样化及新业务的不断出现会对所需性能作某些限制。
用户为了了解这些限制应知道所需业务的标准。
1.2相关的标准这个标准是一系列关于建筑布线中电信产品和业务的技术标准之一。
本文连同相关的标准满足了电信行业发展企业结构的需要。
为电信服务的商业建筑标准(EIA/TIA-569)(Ref B1.3)和住宅及小型商业区综合布线标准(EIA/TIA-570)(Ref B1.2)。
1.3标准的说明标准分为强制性和建议性两种。
所谓强制性是指要求是必须的，而建议性要求意味着也许可能或希望。
（这两种概念将在本文中交替出现）。
强制性标准通常适于保护、生产、管理，兼容：它强调了绝对的最小限度可接受的要求，建议性或希望性的标准通常针对最终产品。
在某种程度上在统计范围内确保全部产品同使用的设施设备相适应体现了这些准则。
另一方面，建议性准则是用来在产品的制造中提高生产率，无论是强制性的要求还是建议性的都是为同一标准的技术规范。
建议性的标准是为了达到一个目的，就是未来的设计要努力达到特殊的兼容性或实施的先进性。
在本文中。
图表中的注释是标准的一个正式的部分，是用来提供有益的建议。
其他文件的引用除了特殊说明外都指的是标准的最新修定本。
该标准是现行使用的，文中所涉及的标准都是服从修订本的，而且通过在网络的工作过程及终端设备的布线技术中得到了验证。
1.4综合布线系统的结构 图1.1给出现代建筑布线系统的各个功能部分的模型。
它说明了各个部分之间是如何相互连接构成一个完整的系统。
图1.1综合布线系统结构图以下列出的是构成综合布线系统结构的各部分并将在各章节中进行详细说明。
（1）水平布线（第4章） （5）设备间（第8章）（2）主干布线（第5章） （6）入口设备（第9章）（3）工作区 （第6章） （7）管理（第13章）（4）设备 （第7章）2范围2.1这个标准对于一座建筑直到包括通信插口和校园内各建筑物间的综合布线规定了最低限度的要求，它对一个带有被认可的拓朴和距离的布线系统，对以限定实施参数为依据的媒体进行了说明。
并 对连接器及插头引线间的布置连接也做了说明。
2.2由这些标准限定的建筑的综合布线目的在于尽可能地支持不同类型的商业区，办公面积从3000平 方米到100万平方米，可为多达5万人同时工作。
2.3由这些标准规定的综合布线系统的使命寿命十年以上。
2.4这个标准适于办公地点要求的商业建筑的综合布线。
为工业企业服务的综合布线标准准备在其他文件中作说明。
3 定义及名词缩写这部分主要讲专用名词的定义及缩写。
它们都有其具体的技术含义或是该标准的技术专用词。
这里也包括了适于个别专业技术的定义。
3.1定义 转接器（ADAPTER）---- 是一种器件，用来使各种型号的插头相互匹配或接人设备通信插口。
它也可用来重新安排引线，使大对数电缆转成小的线群，并能使电缆间相互连接桥接配线（BRIDGGED TA P）在几个布线点的同一电缆上的线对可在配线点上重复使用。
电缆（CABLE）----具有单根或多根导线连接器或光纤的密封护套可以单根或成组使用。
商业大楼（COMMERCIAL BUILDING）----办公大楼或大搂的一部分。
跳接跳线箱（CROSS-CONNECT）----是一种机械式结构，将它安装在墙上或机架内，作为楼内电缆线路的管理，调整和配线。
输入最近点（MINIMUM POINT OF ENTRY）----指离跨过地界线的载波设备的最近可用点或离进入多元建筑或建筑群布线地点的最近可用点。
多模光纤（MULTIMODE OPTICAL FIBER）---种光纤，它可有许多约束光。
这种光纤既可是渐变折射率光纤也可是跃变折射率光纤。
多模光纤比单模光纤有大得多的模场直径。
光纤跳接箱（OPTICAL CROSS CONNECT）----一个交叉连接单元，用作电路管理，它提供了带有光跳线的光纤连接。
光纤互连（OPTICAL INTERCONNECT）----在布放光缆现场需要光缆或光缆中每一单根光纤直接连接而不需要光跳线。
光纤电缆（opnCAL FIBER cABix）--内有加强材料的一条或多条光纤（玻璃或塑料）带护套的电缆。
光跳线（13AThH COBD）--一条作为光纤电缆终端的连接线，用来在交叉连接处接人通信电懈。
接线板（PAThH PANEL）---个便于移动和重新配置跳接点的接线板、搂插线、底板系统。
用户小交换机（PBX一一一眶用户交换系统，通常服务于某个组织，像商业机构和政府机构，并安装在用户区。
它可以在大楼利房屋内或电信网内交换通情信号。
有时也呵提供从数据终端到计算机的连接。
电信（TELECOMMUNICATION）--符号、信号、记录、图像和声否或是任何由线路、广播、电视、光或其他电磁系统传播的自然信息的发迭、发射和接收。
通信插口（TELECOMMUNICATION OUTLET）--在工作区小的连接器，水平布线系统电缆接在端头上并可接收一匹配的连接器。
转接点（TRANSITION）--水平布线的一个单元。
在这里水平电缆可接到其他型电缆上。
工作区（WORK AREA）--工作人员利用电信终端设备进行工作的地方。
32名词缩写ANSI 美国国家标准协会ASTM 美国实验和材料中心AWG 美国线规CSA 加拿大标准协会DTE 数据终端设备EIA电子工业协会EMI电磁干扰FDDI光纤发送数据接口FCC联邦通信委员会IC中间交叉连接ICEA绝缘电缆工程协会IEC国际电工技术委员会IEEE 电气和电子工程师学会ISDN 综合业务数字网ISO 国际标准化组织LAN 局域网MC 主跳接箱NEC 国家电气标准NEMA 国家电气制造商胁会NEXT 近端串扰PBX 用户小交换机STP 屏蔽双绞线TC 管理区TIA 电信工业防会UL 保险研究会UTP 无屏蔽双绞线4 水平布线4.1概述水平布线是综合布线结构的一部分，它从工作区的信息插口一直到管理区，内有工作区的管理区，水平电缆的终端利跳线架。
注：用水平一词是因该布线系统非常典型，都是沿大楼的地板和顶棚布线的。
完成水平布线的设计后，就要考虑以下的日常业务和系统（所列并不完全）。
（1）语音通信业务 （2）室内交换设备 （3）数据通信 （4） 局域网 为了满足当今电信的需求水平布线应便于维护和改进适应新的设备和业务变化。
水平布线需要有大量的用于大楼的专用电缆。
当大楼落成后水平布线：：主于布线困难得多。
为了适应变化，对时间、效率的要求很高。
另外水平布线会干扰工作人员的工作，所以水平缆线的类型和设计的选择对于大楼布线的设计来说就相当重要了。
为避免和减少因需求变化带来水平布线的变动，应考虑水平布线应用的广泛性。
同时还要考虑水平布线离电气设备多远会造成高强度的电磁干扰。
大楼内的机械设备如发电机和变压器以及工作区的复印设备都属于这类电气设备。
4．2 拓扑 水平布线如图附4.1所示是星型拓朴结构每个工作区的信息插座都要和管理区相连。
附4. 1水平布线的拓朴和距离 水平布线是同一类型电缆的不同形式的转接点。
注1：为形成"母线"和"环状"拓扑，设备间的布线被认为是主干布线的一部分，在5.2.3中将讨论相邻管理区的直接连接。
注2：些网络和业务在水平布线的信息插座处需要电子器件（如，阻抗匹配器件）。
这些电子器件不能作为水平布线的一部分安装。
如果需要，它们只能倭接在插座外部，起到水平线的作用。
4.3 水平距离 图附4.1中与媒体间最大的水平距离为90m。
电缆长度等于设备媒体终端到工作区插座的电缆长度。
注：从插座到工作区允许有另外3m的距离。
跳接箱的跳线和插接线的长度限制在第12章的说明内。
4.4 电缆识别 在水平布线系统中有四种类型的电缆：1．（UIP）四对1ooΩ无屏蔽双绞线电缆（10.2.1）2.（STP）两对150Ω有屏蔽双绞线电缆（10.2.2）。
3.50Ω同轴电缆(10.2.4)。
4.62.5/125m光纤电缆（10.2.4）。
对1,2,3型电缆的相关硬件的使用特点及交叉连接将在第10.11．12章说明，光缆的使用特点在第10章中说明。
光缆的栩关硬件及交叉连接还待研究。
混合电缆，指在同一普遍护套下有一种以上的上述电缆，如果符合10.2中的要求，就能用于水平布线。
注意标有这些名称的电缆不一定符合技术标准。
注：为了更多地了解这方面的知识附录A2对通信中使用的其他水平布线电缆作了简要介绍。
这些电缆象其他电缆一样,有其特殊的作用,但它们不包括在本标准的要求范围内.5）媒体选择 该标准使我们认识到商业大楼内语音和数据通信的重要性（如图附342）。
对于每个专门的工作区需要提供两种信息插座（不必用专用的插板）。
一种是和语音有关，一种和数据有关。
下面列出两种通信插座： (1) 第一种是由UTP电缆支Ω持(2) 第二种是由下列任一种水平电缆支持，依据实际和设计的需要选择。
(a)UTP电缆 （b）STP 电缆 （C）50Ω同轴电缆 如有需要光缆上可安装在上述信息插座中，光缆的安装可由一条专用的电缆或混合缆组成。
详见第 10章和附录A2.4。
4.6 接地方法 除了其他们关标准有更严格的规定外，接地方法必须符合NEC要求。
接地系统一般是商业建筑楼内保护专用信号或通信布线系统不受干扰的一个完整部分。
为了保护强电环境中的人员和设备接地系统必须减少对通信布线系统的电磁干扰的影响和由它所带来的电磁干扰 的影响。
错误的接地装置会产生感应电压破坏其通信电路。
在符合电气标准的同时还必须遵守设备厂家的接地规程和要求。
专用数据和通信网的接地标准要优于国内和当地的标准。
在设计系统时要考虑以下因素 （1）确保安装遵守正确的操作规范。
(2)保证每一个设备室有一适当的接地口。
(3)保证接地装置适用于跳接跳线架，接插件机架，电话和数据设备以及维修和测量设备5 主干布线5.1概述主干布线的作用是提供管理区之间,设备之间和综合布线系统结构中如靠入口设备的相互连接(如图1.1).主干布线由设备间有人口设备所需的传输媒体中间和主跳线箱，机械终端组成通信设备的相互连接.计算机、设备间、分界点也许分布在不同建筑内，主干布线就是建筑物间的传输媒体。
