E141恒减速液压站原理分析与研究解读

液压机构慢分原理概述说明以及解释1. 引言1.1 概述液压机构慢分原理是一种常见的控制方法，在液压系统中广泛应用。

通过控制液压慢分装置，可以实现对活塞行程的减速控制，从而保证机器的平稳运行。

本文将详细介绍液压机构慢分原理的定义、工作原理和效果，并结合实例和案例分析进行说明和解释。

1.2 文章结构本文共分为五个部分，每个部分都有明确的目标和内容。

具体划分如下：第一部分是引言，主要包括对液压机构慢分原理的概述、文章结构以及研究目的。

第二部分是慢分原理，将详细介绍这一方法的定义、原理、液压慢分装置组成以及工作过程和效果。

第三部分是说明和解释，将阐述慢分原理应用领域、设计和选型要点，以及优缺点及改进方法。

第四部分是实例与案例分析，通过实际应用举例和案例评价来进一步说明该方法在工程实践中的应用情况，并总结经验并展望未来发展。

最后一部分是结论，总结文章的主要观点，并提出未来研究的方向。

1.3 目的本文旨在全面介绍液压机构慢分原理，包括其定义、工作原理和效果。

同时，通过实例和案例分析，对该方法在不同领域的应用进行说明和解释。

最后，通过总结论点，提供对液压机构慢分原理未来发展的展望。

这将有助于读者更好地了解该方法的操作过程、优缺点以及可能存在的改进方式。

2. 慢分原理：2.1 定义和原理：液压机构慢分原理是指通过一定的装置和控制方法，使液压机构在特定工作条件下实现缓慢分开的过程。

其基本原理是利用阻流器或节流阀来增加流体通过元件的阻力，从而降低液压缸的速度并延长分开时间。

2.2 液压慢分装置组成：液压慢分装置通常由液控阀、油路系统、密封件以及节流孔等组成。

其中，液控阀起到控制流量和压力的作用，油路系统负责输送液体以产生推动力，密封件保证系统的正常运行和泄漏的最小化，而节流孔则用于调节流体通过速度。

2.3 工作过程和效果：当启动液压机构时，通过合适设置的阻流器或节流阀，在进油回路中加入适量的阻力。

这样可以有效减低进油速度并延长密封间隙消除时间，使得液压机构呈现出渐变式、缓慢地分开状态。

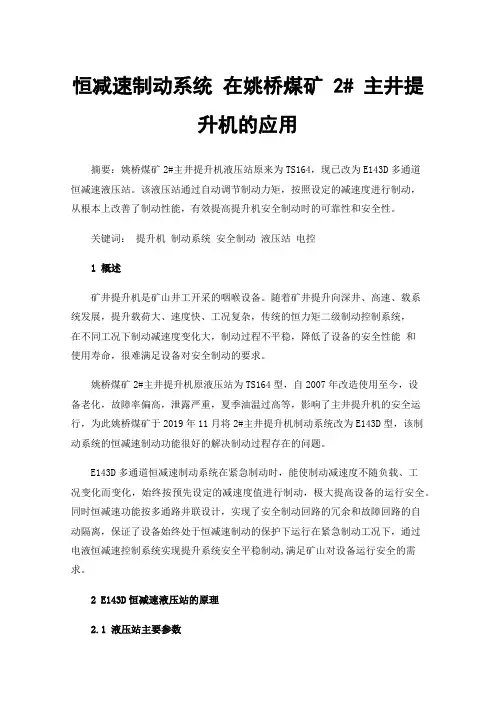

恒减速制动系统在姚桥煤矿 2# 主井提升机的应用摘要：姚桥煤矿2#主井提升机液压站原来为TS164，现已改为E143D多通道恒减速液压站。

该液压站通过自动调节制动力矩，按照设定的减速度进行制动，从根本上改善了制动性能，有效提高提升机安全制动时的可靠性和安全性。

关键词：提升机制动系统安全制动液压站电控1概述矿井提升机是矿山井工开采的咽喉设备。

随着矿井提升向深井、高速、载系统发展，提升载荷大、速度快、工况复杂，传统的恒力矩二级制动控制系统，在不同工况下制动减速度变化大，制动过程不平稳，降低了设备的安全性能和使用寿命，很难满足设备对安全制动的要求。

姚桥煤矿2#主井提升机原液压站为TS164型，自2007年改造使用至今，设备老化，故障率偏高，泄露严重，夏季油温过高等，影响了主井提升机的安全运行，为此姚桥煤矿于2019年11月将2#主井提升机制动系统改为E143D型，该制动系统的恒减速制动功能很好的解决制动过程存在的问题。

E143D多通道恒减速制动系统在紧急制动时，能使制动减速度不随负载、工况变化而变化，始终按预先设定的减速度值进行制动，极大提高设备的运行安全。

同时恒减速功能按多通路并联设计，实现了安全制动回路的冗余和故障回路的自动隔离，保证了设备始终处于恒减速制动的保护下运行在紧急制动工况下，通过电液恒减速控制系统实现提升系统安全平稳制动,满足矿山对设备运行安全的需求。

2 E143D恒减速液压站的原理2.1液压站主要参数2.2液压站工作原理正常工作——待机状态下，系统通过压力传感器11.3和11.4判断蓄能器充压压力，如果其值小于设定值，阀18失电，油泵启动，比例溢流阀10的控制信号由0增加到Vmax，油泵泵出的油液全部进入蓄能器进行充压；当压力值达到设定压力后，比例阀信号由Vmax降到0，控制油压从Pmax降到系统残压，电磁阀18得电，系统转为备妥状态；在备妥状态，系统给出开闸命令，油泵电机运转，比例溢流阀10的控制信号由0增加到Vmax，压力油进入闸盘油缸。

矿井提升机恒减速恒减速电液制动控制装置一．恒减速制动特点及原理恒减速电液制动控制装置是矿井提升机重要的安全控制部件，它和盘形制动器共同组成矿井提升机电液制动系统。

矿井提升机是矿山开采的咽喉设备。

随着矿山开采技术不断进步，矿井提升机向大型高效方向发展。

由于提升载荷大，速度快，工况复杂，对制动系统要求也越来越高。

恒力矩二级制动方式控制的液压安全制动系统，在不同工况下制动减速度变化大，制动过程不平稳，因此，安全制动过程中钢丝绳打滑现象屡屡发生，降低了设备的安全性能和使用寿命，很难满足设备对安全制动的要求。

恒减速电液制动控制装置可以很好地解决恒力矩安全制动系统存在的问题。

恒减速电液制动控制装置具有减速度恒值闭环自动控制功能。

在安全制动时，可以在各种载荷、各种速度及各种工况下，使提升系统按照给定的恒定减速度进行制动。

在检测装置检测到实际减速度偏离给定值的情况下，通过电液闭环制动控制系统的反馈调节和补偿作用，使其迅速减小偏差、保持制动过程减速度恒定不变，达到恒减速制动的效果，从而提高了制动平稳性和安全性，提高了钢丝绳防滑极限，对提高矿山咽喉设备的安全可靠性，提高生产效率具有重要意义。

二．产品特点本产品符合《煤矿安全规程》各项要求。

与国内外同类产品相比，恒减速电液制动控制装置采用高性能电液控制元件控制的恒值闭环制动减速度控制方式，具有控制精度较高、响应速度快，动态性能好，双向调节，反映在制动过程速度曲线上，表现为对超调量的衰减速度快，即纠偏能力强、安全制动效果好。

该液压系统制动防滑性能好、抗污染能力强，故障率低，维护工作量小，回路简单，外形美观、采用进口元器件，可靠性高，调试容易，所需的备用制动液压动力源容量较小。

1、变频调速、直流调压调速，都是恒转矩调速；2、所谓恒转矩调速的特征如下：1）频率电压（或直流电压）下降，额定电流不变，额定转矩不变，额定速度下降；2）由于额定转矩不变，额定速度下降，额定功率下降；3）就是说交流电机低频低速运行，直流电机低压低速运行，都是功率正比下降，额定速度下降，转矩不变；3、什么是恒功率调速，恒功率调速的特征如下：1）机械调速，是恒功率调速；2）机械调速时，通过改变传动比，改变负载的速度，而电机的额定转矩、额定速度不变；3）机械调速时，电机的额定转矩、额定速度不变，即电机的额定功率不变，所以称为恒功率调速；4）恒功率调速时，负载可以获得成千成百倍的力矩或动力！1、我们说交流电机变频调速，直流电机调压调速，都属于恒转矩调速；2、但是交流电机变频调速、直流电机调压调速，在额定电压以上的调速，称弱磁调速；3、弱磁调速，速度升高，转矩减小，电机功率不变；4、所以我们说，若磁调速，是恒功率调速；1、我们说机械调速属恒功率调速，是对负载而言的；2、从电机调速的角度看，电机并没有调速，电机的额定状态不变；3、所以当负载需要调速时，我们可以选择电机调速，也可以选择机械调速，机械调速应该是首选方式；4、不能用电机调速代替机械调速，机械调速可以放大机械力或力矩，是负载需要巨大动力、力矩的最好调速方式；1、机械调速，虽不是连续调速，实际上也不需要连续调速，汽车变速装置大家没感觉不够用吧？！2、但是机械调速，改变的是负载转速，原动机的功率、转矩、速度都不用变；3、机械调速可以成百成千的放大力矩或动力，适应负载动力矩的需要，而不用改变电机，这是机械调速的最大优势；4、在对负载调速时，首选应是机械调速，然后才是电机调速；5、不能用电机调速代替机械调速，有些人一味要求电机调速是个误区！1、当我们说电机调速的性质是恒转矩调速，指的是电机在调速过程中，电机的额定转矩不变，额定功率、额定速度都是变化的；2、在实际调速过程中，电机的额定转矩不变，但是负载的实际转矩可以是变化的，也可以是过载的；3、当我们说电机调速的性质是恒功率调速，指的是电机在调速过程中，电机的额定功率不变，额定转矩、额定速度都是变化的；4、在实际调速过程中，电机的额定功率不变，但是负载的实际功率可以是变化的，也可以是过载的；5、电机的调速性质的划分，说明了电机在调速过程中额定状态的变化规律！6、知道电机的调速性质，对于调速方式的选择、应用有很重要的指导意义！。

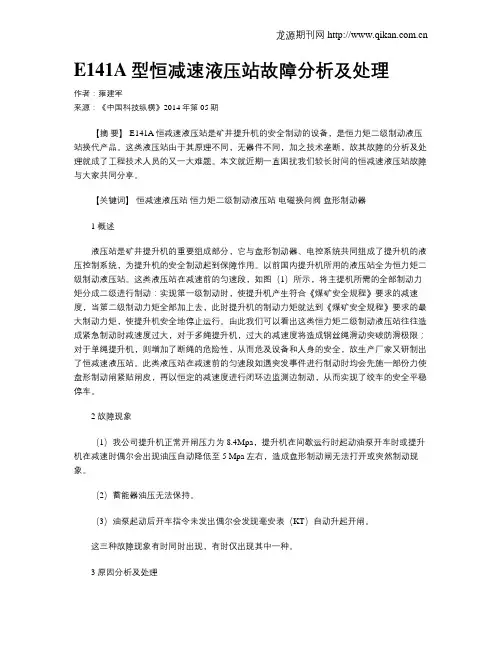

E141A型恒减速液压站故障分析及处理作者：雍建军来源：《中国科技纵横》2014年第05期【摘要】 E141A恒减速液压站是矿井提升机的安全制动的设备，是恒力矩二级制动液压站换代产品。

这类液压站由于其原理不同，无器件不同，加之技术垄断，故其故障的分析及处理就成了工程技术人员的又一大难题。

本文就近期一直困扰我们较长时间的恒减速液压站故障与大家共同分享。

【关键词】恒减速液压站恒力矩二级制动液压站电磁换向阀盘形制动器1 概述液压站是矿井提升机的重要组成部分，它与盘形制动器、电控系统共同组成了提升机的液压控制系统，为提升机的安全制动起到保障作用。

以前国内提升机所用的液压站全为恒力矩二级制动液压站。

这类液压站在减速前的匀速段，如图（1）所示，将主提机所需的全部制动力矩分成二级进行制动：实现第一级制动时，使提升机产生符合《煤矿安全规程》要求的减速度，当第二级制动力矩全部加上去，此时提升机的制动力矩就达到《煤矿安全规程》要求的最大制动力矩，使提升机安全地停止运行。

由此我们可以看出这类恒力矩二级制动液压站往往造成紧急制动时减速度过大，对于多绳提升机，过大的减速度将造成钢丝绳滑动突破防滑极限；对于单绳提升机，则增加了断绳的危险性，从而危及设备和人身的安全，故生产厂家又研制出了恒减速液压站。

此类液压站在减速前的匀速段如遇突发事件进行制动时均会先施一部份力使盘形制动闸紧贴闸皮，再以恒定的减速度进行闭环边监测边制动，从而实现了绞车的安全平稳停车。

2 故障现象（1）我公司提升机正常开闸压力为8.4Mpa，提升机在间歇运行时起动油泵开车时或提升机在减速时偶尔会出现油压自动降低至5 Mpa左右，造成盘形制动闸无法打开或突然制动现象。

（2）蓄能器油压无法保持。

（3）油泵起动后开车指令未发出偶尔会发现毫安表（KT）自动升起开闸。

这三种故障现象有时同时出现，有时仅出现其中一种。

3 原因分析及处理由于恒减速液压站各阀的动作均受PLC可编程序控制器内程序控制，故有可能是一起电液控系统多种因素共同作用所产生的故障。

恒减速液压站调试规范一.范围本规范适用于公司生产的全部提升机恒减速液压站及其配套产品，为公司现场调试人员使用。

二.调试条件详见Q/HM 1159—2010《提升机安全调试规范》相关内容。

三.调试内容3.1.液压站调试3.2.电控系统调试四.调试结果1、初调结果：调试人员记录了工作制动和二级制动过程中液压站的各种参数及性能，最终确定制动系统已满足后期提升机安全挂绳，挂罐笼或箕斗，满足提升机罐笼或箕斗半载全速运行的要求。

2、重载结果：完成液压制动系统的重载调试。

制动系统能够执行正常的启停车、恒减速制动和二级制动功能，达到设计要求，可以投入正常的使用。

五.调试报告液压站是提升机的关键部件，关系到提升系统能否安全运转，牵扯到设备及人员的安全保障。

因此在液压设备调整结束后，需要根据现场的实际情况，出具调试报告。

调试报告需经用户签字认可，由调试人员带回并交由服务管理部门归档。

目前调试报告为：恒减速液压站调试报告（初调）（重载） 六. 附件恒 减 速 主 板 KTHJ 4-2一． 用途：用于中低压恒减速电液制动系统，为恒减速系统主控单元。

内含速度环，压力环，和必要的逻辑控制，与KTHJ-C 相比，有速度输入回路，压力传感器环节，逻辑控制，减速度发生器回路及结构进行了改进。

二． 接线：P2P3S1S2AC1AC2PZ1ZVFA Vi1Vi2Vo10V24Vpi1pi2Pov M00VPc1Pc2DownUp0VP4P1123467851234123412345678W 15W 16W 17W 19W 1W 6W 7W 8W 9W 10W 11W 12W 13W 14W 18W 2W 3W 4W5KTHJ 4-1三、 调整：W1：速度信号幅度调整； W2：压力输入信号调整；W3：压力反馈回路幅度调整；W4: 压力指示幅度调整；W5：压力输出幅度调整；W6：减速度发声器，减速时间调整；W7：速度反馈信号幅度调整；W8：速度环微分环节，输入幅度调整；W9：速度环比例系数调整；W10：速度环输出限幅调整；W11：油压调整；W12：压力环微分环节，输入信号幅度调整；W13：压力环比例系数调整；W14：压力环输出负限幅；W15：实际速度与减速给定比较器偏值给定；W16：零速检测，给定信号，板内用零速；W17：零速检测，外部用；W18：压力指示回路的零位调整；W19：试验用测速信号模拟调整ZKHJ2—1一．用途：用于恒减速系统，作为调压装置的接口和驱动。

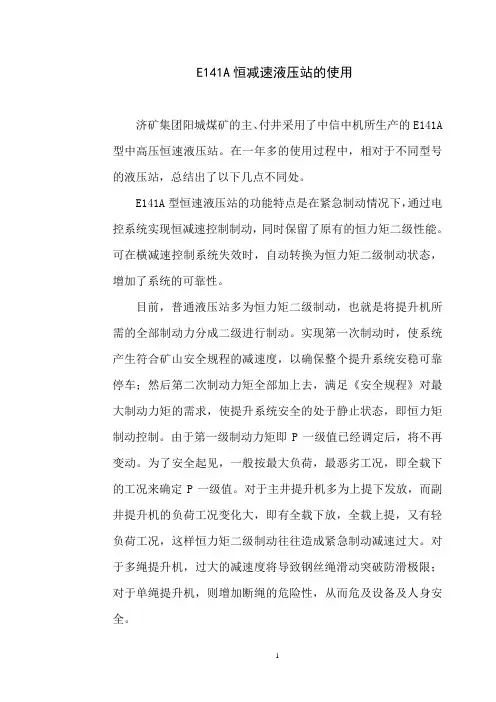

E141A恒减速液压站的使用济矿集团阳城煤矿的主、付井采用了中信中机所生产的E141A 型中高压恒速液压站。

在一年多的使用过程中，相对于不同型号的液压站，总结出了以下几点不同处。

E141A型恒速液压站的功能特点是在紧急制动情况下，通过电控系统实现恒减速控制制动，同时保留了原有的恒力矩二级性能。

可在横减速控制系统失效时，自动转换为恒力矩二级制动状态，增加了系统的可靠性。

目前，普通液压站多为恒力矩二级制动，也就是将提升机所需的全部制动力分成二级进行制动。

实现第一次制动时，使系统产生符合矿山安全规程的减速度，以确保整个提升系统安稳可靠停车；然后第二次制动力矩全部加上去，满足《安全规程》对最大制动力矩的需求，使提升系统安全的处于静止状态，即恒力矩制动控制。

由于第一级制动力矩即P一级值已经调定后，将不再变动。

为了安全起见，一般按最大负荷，最恶劣工况，即全载下的工况来确定P一级值。

对于主井提升机多为上提下发放，而副井提升机的负荷工况变化大，即有全载下放，全载上提，又有轻负荷工况，这样恒力矩二级制动往往造成紧急制动减速过大。

对于多绳提升机，过大的减速度将导致钢丝绳滑动突破防滑极限；对于单绳提升机，则增加断绳的危险性，从而危及设备及人身安全。

E141A型恒减速液压站在紧急制动时，能使制动减速度不随负载变化工况而变化，始终按预先设定的减速度值进行制动，即液压站在紧急制动时，所输出的力矩是随负载和工况而变化的，力矩的输出变化是根据电控系统对比例方向阀电压给定的大小而决定的，比例方向阀电压给定的大小是根据主控系统所测的速度闭环控制和减速度闭环控制所决定的，双闭环控制使控制更加精确可靠，恒减速安全制动避免了由于减速度过大导致钢丝绳滑动突破防滑极限造成的事故。

以往的液压站只有二级制动，况且二级制动在下放人时对人的冲击力很大，容易造成人身伤害。

E141A 液压站有了恒减速功能使提升机有了双重安全制动功能，而且恒减速制动对人的冲击力很小，在恒减速制动时根本感觉不到眩晕，保证了工作人员的人身安全。

一种国产液压站原理的简介通过对国产提升机制动系统的日常使用和维护，分析出其在制动方法上的特点和差异。

以供广大矿井提升机维护人员了解其原理，并给基建矿井提升机选型时提供参考。

标签：液压制动；恒减速；控制方法；使用维护前言目前，国内大型新建煤矿多使用多绳摩擦式提升机，提升量大，运行速度快，这就对提升机闸控系统提出很高要求。

而液压站是闸控系统的基础，其运行原理和工作特点对检修维护人员来说是必须掌握熟知的。

现对国产的中信重型机械公司E141ASM型液压站进行简单介绍和比较分析。

1 液压控制系统的基本原理图1是E141ASM型液压控制系统原理图，表1为系统中电磁阀带电逻辑状态。

其工作原理如下：（1）充油状态：该状态下提升机处于热备用状态，油泵正常泵油，但通过比例溢流阀10（失电）又全部流回油箱，无液压油进入盤形闸，系統处于静止状态。

（2）正常工作：该状态提升机处于正常运行状态，油泵正常泵油，比例溢流阀10（得电），G1（得电），G2（失电）、G3（得电），G4（失电），液压油进入盘形闸，使盘形闸处于敞闸状态。

（3）工作制动：该状态提升机处于正常停车状态，油泵正常泵油，比例溢流阀10（失电），G1（得电），G2（失电）、G3（得电），G4（失电），油泵泵出油与盘形闸回油都通过比例溢流阀10又全部流回油箱，进行泄压，盘形闸抱死，进行制动。

（4）恒减速制动：当安全回路触发紧急制动指令时，油泵停止泵油，比例溢流阀10（失电），G3（得电），G1（失电）、G2（失电）、G4（失电），比例方向阀17（根据测速机反馈值调整开度）控制蓄能器向系统补压或使液压油回油箱降压，以控制系统压力，实现恒减速制动。

（5）二级制动：一旦全回路触发紧急制动指令且恒减速失效时，闸控系统将自行切换到二级制动状态。

该模式下比例方向阀17（失效关闭），G1（失电）、G2（失电）、G3（延时失电）、G4（延时得电），即系统由蓄能器经节流阀25、G1、G2获得补压，同时G3延时t1失电（由闭到开），压力下降P1，G4延时t2得电（由闭到开），压力下降为0。

E141A恒减速液压站使用说明书洛阳中信重机自动化公司液压所注意事项：1、用户在安装、使用和操作前，应认真阅读本使用说明书，并培训司机和维修人员。

2、液压站使用前，必须对管路进行循环冲洗，化验油品的清洁度不低于NSA1683标准9级，或不低于ISO4406标准18/15级后，结束循环冲洗过滤。

3、本液压站在地面上使用。

用户使用与其配套的电气设备和元件，必须有“煤安”标志。

4、本使用说明书的解释权归洛阳中信重机自动化公司液压所。

5、本使用说明书如有改动，恕不另行通知。

联系地址：河南省洛阳市涧西区重庆路206号联系单位：洛阳中信重机自动化公司液压所电话（Tel）：传真（Fax）：目录一、概述 2二、主要技术参数 3三、主要控制功能 3四、安装与调试五、液压站各种油压值的确定六、维护、保养、常见故障及排除方法七、吊装与运输八、储存条件与储存期限九、液压站原理图一、概述E141A恒减速液压站是矿井提升机重要的安全和控制部件，它和盘形制动器及电控系统共同组成为矿井提升机液压制动系统。

E141A恒减速液压站功能特点是在紧急制动工况下，通过电控系统实现恒减速控制制动，同时保留了原有的恒力矩二级制动性能，可在恒减速控制系统失效时，自动转换为恒力矩二级制动状态，增加了系统的可靠性。

目前，国内提升机采用的安全制动方式多为恒力矩二级制动，也就是将某台提升机所需的全部制动力矩分成二级进行制动。

实现第一级制动时，使系统产生符合矿山安全规程的减速度，以确保整个提升系统安全平稳可靠停车，然后第二级制动力矩全部加上去，满足《安全规程》对最大制动力矩的要求，使提升系统安全地处于静止状态，即恒力矩制动控制。

由于第一级制动力矩，即P一级值，一经调定后，将不再变动。

为了安全起见，一般按最大负荷、最恶劣工况，即全载下放工况来确定P一级值。

而对于主井提升机，多为上提工况；副井提升机负荷、工况变化大，既有全载下放、全载上提，又有轻负荷工况。

提升机恒力矩与恒减速制动液压站原理分析高云龙(兖矿集团鲍店煤矿，山东邹城)摘要:液压站是提升机制动系统的关键设备，是机、电、液一体的制动系统。

随着液压站的不断发展，产品的更新换代，对恒力矩制动和恒减速制动的液压站的工作原理进行分析，为确保提升机安全可靠运行，加强对制动系统的维护维修，提高业务水平，提供一定借鉴。

关键词:液压站恒力矩减速度引言:兖州煤业公司鲍店煤矿，主井安装两台4L-3400/2400摩擦式提升机，副井安装两台2L-5000/2000落地式提升机。

自从1986年投产以来，绞车的制动系统均采用ABB公司生产的恒力矩(二级制动)液压站。

该液压站结构简单，安全可靠，很好的满足了矿井的提升要求。

但是随着液压站技术的不断发展，以恒减速制动为目标的液压站在安全性和自动化程度上的提高，逐渐成为矿井提升机制动系统的首选。

我矿副井提升机于2003年控制系统改造时，液压制动系统采用了西马格公司生产的具有恒减速和恒力矩两种安全制动方式的ST3-D型液压站。

也是国内使用的第一台西马格ST3-D型液压站。

主井使用的ABB早期恒力矩(二级制动)液压站属于开环控制，制动力矩在提升机的提升或下降过程中都是恒定的，但负载却是变化的，容易造成实际的减速度与设计的要求偏差较大。

在重载上提过程减速度大，在重载下放过程中减速度小。

ST3-D液压站具有恒减速和恒力矩两种制动方式。

恒减速安全制动是以制动的减速度恒定为控制目标，通过自动调节制动力矩，使提升机按照给定的减速度进行制动，从根本上改善了制动性能，有效的提高了安全制动的可靠性和安全性。

一、ABB恒力矩液压站工作原理ABB液压站系统图1、阀件的简单说明:阀件编号名称设定压力(MPa)阀32、39、40 换向阀 /阀11、16 减压安全阀 8 、 4阀37 定比安全阀 5.5,10阀25 减压安全阀 PB=5.5阀9、17 流量控制阀 /阀18、27 球阀 /阀19、23 单向阀 /阀132 安全阀 1612 蓄压器 145 过滤器 /6 泵 14ABB液压站在设计过程中考虑到安全，液压装置为压力控制配备了两个并联阀，一条管子进油，两条管子回油(N、M)。

减速阀原理减速阀是一种常见的液压元件，它在液压系统中起到了重要的作用。

减速阀的原理是通过控制液压流量来实现减速的效果，从而保护液压系统和提高系统的稳定性。

下面我们将详细介绍减速阀的原理及其工作过程。

首先，减速阀的原理是基于流体力学的基本原理。

当液压油通过减速阀时，减速阀会通过阀芯的调节来控制液压油的流量，从而实现减速的效果。

在液压系统中，流体的流动速度是非常重要的，过快的流速会导致系统的压力波动和振动，甚至会损坏系统的元件。

因此，减速阀的原理是通过控制流速来保护系统和提高系统的稳定性。

其次，减速阀的工作过程可以简单分为两个阶段，压力调节和流量调节。

在压力调节阶段，当液压油通过减速阀时，减速阀会根据系统的压力变化来调节阀芯的位置，从而实现对系统压力的调节。

在流量调节阶段，减速阀会根据系统的流量需求来调节阀芯的位置，从而实现对流速的调节。

通过这两个阶段的调节，减速阀可以实现对液压系统的保护和稳定性的提高。

最后，减速阀的原理和工作过程是非常重要的，它可以有效地保护液压系统和提高系统的稳定性。

在实际应用中，减速阀的选择和调节是非常关键的，只有合理地选择和调节减速阀，才能发挥其最大的作用。

因此，在液压系统的设计和维护中，我们需要充分理解减速阀的原理和工作过程，以便更好地应用和调节减速阀，保护液压系统并提高系统的稳定性。

总之，减速阀的原理是通过控制液压流量来实现减速的效果，从而保护液压系统和提高系统的稳定性。

减速阀的工作过程包括压力调节和流量调节两个阶段，通过这两个阶段的调节，减速阀可以实现对液压系统的保护和稳定性的提高。

在实际应用中，我们需要充分理解减速阀的原理和工作过程，以便更好地应用和调节减速阀，保护液压系统并提高系统的稳定性。

液压制动原理液压制动是一种常见的制动系统，广泛应用于汽车、火车等交通工具以及工业设备中。

液压制动原理基于液体的传导性和传动力，通过将力量转化为压力来实现制动效果。

本文将详细介绍液压制动的原理及其工作流程。

一、液压制动原理概述液压制动系统由制动器、液压源和控制元件三部分组成。

液压源通过驱动制动器内的活塞移动，产生压力并将其传导到制动器上。

制动器内的摩擦衬片受到液压传动力的作用而贴合在制动盘上，从而产生制动效果。

液压制动原理基于波动的液压力能转化为牢固的力以达到制动目的。

二、液压制动的工作流程1. 制动信号输入液压制动开始工作时，首先需要有制动信号的输入。

例如，汽车驾驶员踩下踏板，或火车司机进行制动操作，这些操作会触发制动信号输入，通知系统开始执行制动动作。

2. 压力传导制动信号输入后，液压系统中的工作液体（通常是液压油）会被泵送到制动器中。

泵通过活塞移动的方式，产生高压力将液体推向制动器。

液体的波动传导力将力从泵传输到制动器上，使制动器内的衬片贴合并施加制动力。

3. 刹车器施加制动力制动器内的摩擦衬片在接收到液压传导力后，贴合在制动盘上，并通过摩擦力产生制动效果。

摩擦衬片的贴合程度和制动力的大小受到液压传导力的控制。

4. 刹车力释放当制动信号不再输入时，液压系统中的压力会相应地减小，制动器中的衬片与制动盘分离，刹车力释放。

这样，车辆或设备就可以恢复正常的运动状态。

三、液压制动的优点1. 高制动效果：液压制动系统能够通过液体的传导力将压力均匀分布在摩擦衬片上，从而使制动力均匀施加于制动盘上，达到高效的制动效果。

2. 稳定性好：液压制动系统可以根据需要调整液压传导力的大小，以实现制动力的精确控制。

这种可调性使得制动过程更加稳定可靠。

3. 耐用性强：由于液压制动系统在制动过程中使用的是液体作为传导介质，液体无磨损，因此制动器的使用寿命相对较长。

四、结语液压制动原理是一种应用广泛的制动系统。

通过液体的传导力和传动性，液压制动系统能够将力量转化为压力，实现制动效果。
