注塑机调试知识资料

塑料注塑机调机基础知识一.树脂成型温度与干燥温度将吸水性的树脂直接成型时,会发生银条痕等为不良品的原因,为消除此不良现象, 此种树脂先行预备干燥去除含有水分,使用料斗干燥机或干燥炉等实施预预备干燥.二.塑料的简单辨别方法塑料的种类繁多,制造同一零件时也有时使用不同树脂,辩别不同树脂可以化学分析来处理,但费时费事无法便捷,普通用手拿起或靠目视,从使专门行家也不容易确实辨别,下表列举各种塑料的简单辨别方法,供为参考,有机会不妨一试.塑料厂的简单辨别方法三.有效的颜色更换,树脂更换方法按照下列程序施行,改变颜色或树脂,可以少量且有效完成.料管内部清扫关闭料斗部开闭器,以最高背压的状态,使螺杆回转,排出旧树脂,使料管内净空.漏斗内部清扫漏斗内部利用空气或破布(Waste)扫除干净.螺杆头部清扫以背压MAX状态投进新树脂,使螺杆高速回转至排出树脂中的旧树脂完全消除失后,将料管头,螺杆头清洁.螺杆部清洁以背压20~35kg cm,计量行程2.5D(L螺旋外径)程度使螺杆高速回转施行计量高速射出(Purge)计量以使喷嘴顶位模具的状态施行,计量完了使喷嘴后退,加以清扫. 此动作反复5~10次,把螺旋扫除干净.喷嘴部清扫以背压0.计量行程0.5D程度施行高速螺杆回转的计量,并以高速清扫.此动作反复5~10次,把喷嘴部扫除干燥.注)本程序对于同一成型温度的颜色更改,树脂更改时使用.在树干更改时,如为不同成型温度的树脂,须特别注意.例如将180℃附近成型的树脂改变为300℃附近成型的树脂时为防止分解,以PE等的中间剂置换后再施行.四.塑料制品不良原因之判定及处理方法1.缩水2.成品黏模(脱模困难)3.浇道黏模4.成品内有气孔5.成品变形6.银纹、气疮7.毛边、彼锋8.成品短射9.结合线10.成品表面光泽不良11.黑纹12.流纹13.开模时或顶出时成品破裂塑料成形产品,原则上都是依据标准规格要求制造.但无论如何它的变化仍是相当广泛的.有时当生产很顺利进行时会突然产生缩水变形,有裂痕、银纹,或其它缺陷等无法接受的产品.在生产时就要从成品发生的问题,来了解判断问题点所在,这是一种专门性技术及经验的累积.如果我们把成品上的缺失,涵盖在四个主要因素当中,那就是原料,模具、成型机及成形条件(如表一所列四项).有时变更操作条件,或模具、机器方面稍做调整,以及过滤所使用的原料,就可以解决问题所在.本章就逐一列举成品可能发生的问题,并加以探讨解决之道.射出成型条件对成型品物性的影响, 大致可从四方面来考虑:1.原料 2.成形机 3.模具设计 4.成型条件刚性模具材料性温度4-1缩水塑料品在表面的凹陷、空洞都称为「缩水」,除了会影响产品外观亦会降低成品质量及强度.缩水的原因与成型技术、模具设计及使用塑料均有关系.塑料:不同塑料原料的缩水率,表一参考数据.通常易缩水的原料都属于结晶性的,如尼龙、百折胶等等.在射出过程中,结晶性塑料受热成流体状态,分子呈无规则排列;当射入较冷的模腔时,塑料分子便慢慢整齐排列形成结晶,结果体积缩小小于规定尺寸范围,就是所谓的“缩水”.射出技术:在射出技术控制方面,出现缩水的情况有:压力不足、射出速度太慢、烧口太小成浇道太长等等.所以在使用射出机时,必须注意成形条件及保压是否足够,以防造成缩水问题.模具及产品设计方面:模具的流道设计及冷却装置、对成品之影响亦很大出于塑料之传热能力较低,故距离模壁越远越厚、则其凝固及冷却较慢,应有足够的塑料填满模腔,使射出机的螺杆在射出或保压时,塑料不会倒流而减低压力,另一方面水面亦不能冷却太快,以免半固塑料阻塞流道造成压力下降,引致成品缩水.不同的模流过程有不同的收缩率,熔融筒的温度控制得宜,可防止塑件过热;延长周期,可确保制品有充分时间冷却.缩水问题如获适当解决,可提高成品质量,减低次废产品并提高生产效率.下表即为缩水可能发生之原因及处理方法.在射出成型时,成品会有黏膜发生,首先要考虑射出压力或保压压力是否过高.射出压力太大会造成成品过度饱和,使塑料充压入其它的空隙中,致使成品卡在模穴里脱模困难,在取出时容易有黏膜发生.而当料管温度过高时,通常会出现两种现场.一是温度过高使塑料受分解而变质,失去它原有之特性;并在脱模过程中出现破碎或撕裂,造成黏膜.二是胶料充填入模穴后不易冷却,需加长周期时间,殊不合经济效益.所以需适度依胶料之特性调节其运作温度, 至于模具方面的问题,假如进料口不平衡,会使成品脱模时易有黏膜现象,这时就要在模具上作改进的措施,下表即为成品黏膜可能发生的原因及处理对4-3浇道黏模(脱模困难)4-4成品内有气孔在射出成型过程中,有时会出现内有许多小气泡的成品,不但影响制品强度及机械性能,对成品外观价格值亦大打折扣.所以当成品出现气泡时,可检查下列几个因素,并做处理.通常成品因厚薄不同,或模具有突出肋时,塑料在模具中的冷却速度不同,则收缩的程度不同,容易形成气泡,所以对模具设计须特别留意.而在使用的原料方面,假如塑料带有水气,在熔胶时塑料受热后分解,则射胶螺杆公差太小时,空气容易进入模腔内形成气泡,以下即归纳可能发生原因及处理方式.4-5成品变形塑品出现翘曲的原因很多,例如出模太快、模温过高、模温不均及流道系统不对称等.其中两种最大的可能性为1.塑件厚薄不均或转角不够圆形,因而不能平均冷却收缩,导致翘曲变形.2.有些平板型塑件,为了表而美观,流道浇口得设在浇口边角上.而射胶时,熔融塑料只能由一端高速射入模腔内,因此被凝固于模腔内的塑料份子,均被拉直往同一方向之排列状态(称为取向,此时塑件之内应力很大;脱模时这些份子又被拉回原来的状态,因而产生变形.为了使熔融塑料能顺利充填模腔,其设计要尽量避免以下各点:1.同一塑件中厚薄相差太大.2.存有过度脱角.3.缓冲区过短,使厚薄转变相差悬殊.从浇口分析,模具的设计要保证塑料能顺利进入模腔,故分流道要避免采用直角转弯形式,转弯点比较适合采用弧形过度区,因此短而粗的分流道最理想,有助于减少流体取向现象.但要考虑的问题是过大的浇口会增加流道废料,亦影响塑件的外观.另外为了避免塑料充填时紧密程度不同,导致脱模困难而引起变形,分流道的截面形状大小就要依射胶量及产品形状面改变.产品较难成型的部份分流道加子粗后,主流道也应相对加大,使主流道截面积等于引流道截面积总值.除此之外,还有两个值得注意的问题,其一是塑件顶出装置的形式.如果顶针设备太少,容易造成变形及翘曲现象;但顶针数量过多,会令部份成品不够美观,此时应考虑采推板方式、其二是模腔冷却流道的设计,应让塑件整体能均匀收缩,提高产品素质.以下即将成品容易产品变形的因素一一列出,提供成型技术上参考之4-6银纹、气疮射纹的形成,一般是由于注射起动过快,使模腔前段的空气无法成胶料融体压迫排出,空气混合有胶料内,使得制品表面光管及颜色不均,使是所谓的射纹.射纹不但影响外观,也且令成品之机械强度降低许多.所以为避免发生这种缺陷,必须找出原因并了改善.射纹的形成,既然是由于融体塑料中含有气体,那么探讨这些气体的主要来源分别为:塑料本身含有水份或油剂:由于塑料在制造过程曝露于空气中,吸入水气或油剂,或者在混料时,掺入了些错误的比例成份,使这些挥发性物质在熔胶时,受高热而产生气体.原料受分解:如果熔胶同时的温度,背压及熔胶速度调得太高,或成型周期太长,则对热敏感的塑料如PVC 、赛钢及PC 等,容易因高温受热分解产生气体.空气:塑料颗粒与颗粒之间均含有空气,如果熔胶筒在近料斗处的温度调得很高,使塑料粒的表面在未压缩完全使熔化面黏在一起,则塑料粒之间的空气使不能完全排除出来.所以把塑料烘干,并采用适当的熔胶温度和速度,再配合适当的背压,才能得到理想的塑制品.此外,模具设计亦是很重要的一环.通常流道很大而注口很小的工模,气体进入模腔内的机会会减少很多,而排气系统设计适当,则射纹产生的产生的机会亦会降低,如图4-1所示.图4-1 能防止少量气体进入模腔的注口设计在射出成型技术上,有一种方法来防止射纹之产生,使模具的构造中有加压设备,但一个压缩空气入气孔.锁模后,则压缩空气进入模具中,使模内气压增高,当熔融塑料进入这高压模具时,模具的气孔在此时开始排气,使模腔内保持一定压力,增加模内空气压力,确能使模射纹发生的机会,举例说:普通的射出方法在处理ABS 水份含量的空气时,使会出现射纹,而逐渐增加模内的气压,则可处理含水量最高的ABS,亦不会出现射纹.4-2图即为模内加压及含水量对射纹之产生率比例. 模具加压射 纹发生 率(%) 0-0.10.2 0.3 0.4 0.5 0.6(含水量%)图4-2模内加压对射纹形成的影响4-7毛边、彼锋毛边(俗称彼锋)是一种很常遇到的注塑问题.常塑料在模腔内的压力太大,其所产生的分模力大过锁模力,因而迫开工模,使塑料走出来并在塑件表层形成彼锋.但是引致此现象的成因却可能有很多种,例如诉塑料方面的问题,或是射出机有损坏,或是调校不适当,以至工模本身也有可能:一般来说,与温度、压力及操作时序有关,因此要找出其解决方法也不容易.由于塑料的粘度会影响其流动速度及压力损耗,因此粘度太高或是太低,则其流动性高使很容易流人工模合模面之间的微小空隙,增加分模力,直至出现彼锋.尼龙便是一个典型例子,所以在么模塑尼龙时便需要较大的锁模力.在另一方面,如果塑料粘度太高,则其流动阻力便很大,因而产生大的肯压,使模腔内的塑料的平均压力提高,同样会引致毛边.一般来说,塑料温度对粘度的影响最大,而压力及剪切率也对粘度有影响.如果将塑料的温度升高,则其粘度使上降,而将其温度调低,其粘度使增大.塑料方面的另一种问题,就是其干燥状况及是否混有杂物,有些塑料,例如尼龙及ABS,具有很强的吸水性,水份可以侵透塑料表面直接与塑料份子键合,因而影响塑料的性能,至于聚碳酸酯,虽然没有吸水性,但其性能也对其表面水份敏感,所以在模塑时,很多塑料都必须预先加以焙干,才能正确地控制其性能.如果在塑料内混入杂物,或是混合不同种类的塑料,则当然更难预测塑料的性能变化.塑料在模腔内的压力,会随着模腔的充填而改变.在模腔未曾填满之前,熔融前端之压力差不多等于零.而在注口之压力则比模腔内其它位置的压力都高,但当模腔完全填满时,塑料流动时的压力损耗就不再存在,整个模腔内的压力都变成同一静压,因而要把工模迫开的力量便会大增,引致毛边之产生.为了避免此种情况之出现,在模腔一旦填满,注射压力使必须立即调整至较低的保压压力.除了正确调校射出机之压力控制系统外,另一种辅助方式就是先把注射速度降低.这样一来,熔体前端之塑料便有时间冷却及局部固化,因而避免了毛边的产生.由于注射速度太慢会拖慢生产,最好的注射速度调校方法就是分段调校,以保证在注射过程中的平均速度不会太慢.由于注射速度太快会加大压力损坏,提高模腔内塑料的平均压力,所以注射速度的调整也必须配合所采用的锁模力.不然的话,毛边也可能产生.如果是射出机的机械结构方面有问题,则其复杂性便较大,要找问题的成因也较困难.例如模板之间的平行度有偏差,或是模板拉杆的受力分不均匀,也会引起工模力不平衡,以致塑件在锁模力较弱的位置出现彼锋.在另一方面,如果螺杆或熔胶筒的磨损较大,则熔体便可能在螺纹外径与熔胶筒之间滑行及逆流,因而出现压力切换位置点的不正确,造成局部的毛边及射胶不足情况.除了上述各种因素之外,如果工模方面出现了问题,也会产生毛边.例如工模用久了,有些位置有了磨损,使容易有毛边的现象.甚至一些小毛病,如排气孔阻塞,也会引起模腔压力升高,而压力太高便会有毛边.在一些多腔工模,如果流道设计欠缺平衡,则塑料的流动便不对称,为了避免个别模腔射胶不足,另外一些模腔便可能会毛边.4-8成品短射,缺料,浇不足充填不足(short slot)是熔融的材料未完成流遍成形空间的各角落之现象.充填不足的原因有成形条件设定不适当,模具的设计,制作不完备,成形品的肉厚太薄等所致,成形条件的对策是增高材料温度(加热缸温度),模具温度增大射出压力,射出速度及提高材料的流动性.模具方面可增大注道或流道尺寸,或者再检讨浇口位置、大小、数目等使熔融材料容易流动.为了使成形空间内的气体顺利疏散,可在适当位置设置排气孔.4-9结合线结合线(weld ling)是熔融材料道或道以上合流的部份所形成的细线,结合线发生的原因如下所示:1.成形品形状(模具制造)所致材料的流动方式.2.熔融材料的流动性不良.3.熔融材料合流处卷入空气,挥发物或离形剂等异物.结合线是流动的材料温度特别低所致,即合流部未能充分熔合所致.成形品的窗、孔部周边难免会造成材料合流,而产生结合线.但材料的流动性特别良好时,可使结合线几乎看不见,同时异高材料温度,增高模具温度,亦可使结合之程度减至最小.改变浇口的位置、数目,将发生结合线的位置移往地处,或在熔合部设置排气孔,迅速疏散此部份的空气及挥发物,或在熔合部附近设材料溢流池,将结合线移至溢流池,事后再将其切除等皆是有效的处置对策.结合线不仅有凝成形品之外观,同时也不利于成形品强度,不含玻璃纤维等填充料的非强度与其它部位相差无几.但玻璃纤维强化塑料(FRTP)的玻璃纤维在熔合不融者,此部份的强度常低很多.4-10成品表面光泽不良成形品表面失去本来的光泽,形成乳白色层模,成为模糊状态等皆可称为表面光泽不良(haze).成形品表面光泽不良,大都是由于模具表面状态所致,模具表面的研磨不良时,成形品表面当然得不到良好的光泽.但模具表面状态良好时,增高材料温度,模具温度,可改良表面光泽.使用过多的离形剂或油脂性离形剂亦是表面光泽不良的原因.同时,材料吸湿或含有挥发物及异质物混入污染亦是造成形品表面光泽不良的原因之.4-11黑纹黑纹(black streak)成形品有黑色条纹的现象,其发生的主要原因是成形材料的热分解所致,常见于热安定性不良的材料.有效防止黑条发生的对策是防止加热缸内的材料温度过高,减慢射出速度.加热缸内壁或螺杆,若有伤痕或缺口,则附着于此部份的材料会过热,引起热分解.逆流防止阀亦会因材料滞留而引起热分解,所以黏度高的材料或容易分解的材料要特别注意防止黑纹的发生.4-12流纹流痕(flow mark)是熔融材料流动的痕迹,以浇口为中心而呈现的条纹模样.流痕是最初流入成形空间内的材料冷却过快,而与其后流入的材料间形成界线所致.为了防止流痕,可增高材料温度,改善材料流动性,调整射出速度.残留于射出成形机喷嘴前端的冷材料,若直接进入成形空间内,则会造成流痕,因此在注道与流道的会合处或流道与分流道的交接处设充分的滞材部,可有效的防止流痕的发生.同时,亦可增大浇口的尺寸来防止.4-13开模时或顶出时成品破裂破裂(cracking)是成形品表面产生毛发状之裂纹,成形品会有棱角时,此部份常发生不易看出的细裂纹.裂纹是成形品的致命不良现象主要原因如下所示.1.脱模不易所致2.过度充填所致3.模具温度过低所致4.成形品构造上的缺陷所致若欲避免脱模不良所致的裂纹时,模具成形空间须设有充分的脱模斜度,检讨顶出销的大小、位置、形式等.顶出时,成形品各部分的脱模阻力要均匀.过度充填是射出成形时,施加过大的射出压力或材料计量过多,成形品的内部应力过大,脱模时造成裂纹,在此种状态下,模具配件的变形量也增大,更难脱模,助长破裂之发生,此时,直降低射出压力,防止过度充填.浇口部常易残留过大的内部应力,浇口附近易脆化,特别是直接浇口的部份,易因内部应力而破裂,例如杯状或碗状成形品,易以浇口为中心而发生放射状裂纹.燥.**表示干燥条件依材料类别而定,最好向材料供货商确认.射出成型之实作一.实习目的本实习的目的在于射出成型产品成型实作,一方面熟悉成型实作的步骤,同时了解如何调整成型参数以找出良好的成型条件并解决现场成型的问题,以改善成品质量.二.相关知识、原理及仪器*2-1射出成成型成型条件设定与调整的基本考虑当我们要成型一件物品时,必须考虑以下几点:1.模具尺寸是否与机器最大最小尺寸相吻合.2.此成品开模后所需开模尺寸是否超过机器的最大开模行程3.机器是否能够提供成品需要的总射出行程(量).4.机器是否能够提供成品所需的锁模力.5.此成品所用的原料是否需要事先烘干.6.此成品所用的原料是否可用于现有机器的螺杆.7.塑料原料的成型窗口为何.*2-2重要的成型参数之决定与调整一般来说影响射出成型质量的因素有下列几个重要的参数:●模具●料温●射出速度●射出量●保压切换点●保压压力及时间●锁压力的大小●背压各项成型参数的决定与调整及其对成型和成品可能影响分别说明如下:(1)模温:1.成型收缩率并不是树脂的固有材料之特性,而是随着成型的各种条件和形状而变,模具温度差异所引起的日常变动对于结晶性树脂的影响特别大,而模温在决定成品收缩率上有着极大的影响.基本上若我们可以先固定成型的条件,在模具设计上便可依照此规范定订模具尺寸,但若事先未考虑到,则现场模温便变得很重要了.此外,模温对于某些塑料产品的光泽也有很大的影响.2.在模温机上有一旋转式的调整钮,转动此调整钮达到所需的温度值便可.(2)料温:1.每种材料皆有其适合成型的温度区域;高温时流动性较好,但温度过高材料可能会变质,所以当决定了使用某一材料时,便要决定其成型的温度.(一般的厂商皆会提供材料的软化点及建议的成型温度范围)2.欲调整料温度仅需于功能键F06下输入所需的温度值即可(3)射出速度:1.射出速度通常是越大越好.例如尼龙、PS之类,易急速固化之塑料或肉厚较薄的物品,若其射出速度越慢,在模内越会随着塑料鼻冷却而很快的失去流动性而造成充填不足.但若对硬质如PVC之类,热安定性差的塑料,若以高速射出,则塑料会因热分解,而发生黑条等外观不良现象.2.欲调整速度值于F03下的injection speed调整所需速度值即可.(4)射出量:1.射出量=射出行程╳塑料密度=π/4 D2╳S╳d(D:螺杆直径,S:行程,d:密度)塑料的密度会因当时的温度或压力等不同而有所变化.本机器是以聚苯乙烯(比重1.05)为基准,来作为表示最大射出量(10z=28.4g).射出量应考虑成型品重量及浇道部份的重量,否则会则因成型能力不足而产生充填不足.2.欲调整射出行程有二种方法:a.F03调整metering stroke 可控制进料量的大小.b.F03调整injection stroke 可控制射出量的多少c.F03调整switch point可控制射出量的多少(5)保压切换点1.保压切换点顾名思义,是由射出充填状态切换至保压状态的时刻,越早切换其相对的射出量越少,但可能会减少因射出压力过高而造成的不良现象;同时也可能因充填压力太低而造成短射情形.2.调整切换点于F04调整switch point到所需值便可.(6)保压压力及时间1.保压压力的大小也直接影响成型品的质量,保压压力太大,则开模时成品可能会因过保压而卡在模穴内或断裂,而且也可能会产生毛边.若压力不足,可能会产生收缩等对产品外观不良现象.2.调整保压压力时间,于F05调整至所需的压力即可.(7)锁模力的大小1.锁模力是锁紧模具的最大力,通常以吨表示其单位.锁模力应大于成型品的投影面积╳锁模力,而模穴内的平均压力才不会使塑料鼻压力推开模具.若锁模力太小的话,会产生毛边.2.调整锁模力于F09clamping force调整到所需的值即可(≦140Mpa).(8)冷却时间1.冷却时间影响成型品的收缩.一般而言,冷却时间愈长,收缩也愈大,尤其对结晶性的原料差异更为明显.2.调整冷却时间于F07cooling time调整到所需的值即可.(9)塑料的干燥度1.直接影响到成品质量.若原料中含有湿气,则成型品可能会有气泡或表面会不光滑.2.调整烘料的时间及温度,可改善干燥度的问题.调整烘料机的设定即可.(不同原料有不同的温度及时间)(10)背压:所谓背压便是螺杆进料时给予螺杆的反向压力.1.背压的大小影响到原料的密度,且对射出温度有某种程度的影响.2.调整背压F06back pressure调整到所需值.(不同原料有不同的背压值)。

注塑机调机与保养
注塑机调机和保养是保证其高效运行和延长使用寿命的关键环节
以下是一些调机和保养的基本方法与技巧：
一、调机
1.压力调整：根据产品的需求，合理调整射料压力，既不能太大也不能太小。

一般来说，如果发现成品有缩痕或产品有太软或太硬的问题，可以尝试调整射料压力。

2.速度调整：调整射出速度，以适应产品的需求。

如果产品太大或太小，或者壁厚不均匀，可能需要调整射出速度。

3.温度调整：根据原材料的性能和成品的需要，合理设定模具的温度。

温度太高可能会导致成品出现气痕或变色，而温度太低则可能导致成品收缩或产生流痕。

4.位置调整：调整射料和保压时间，以及开模和顶出的位置。

这些参数的细微调整可能会大大改善成品的质量。

二、保养
1.每日保养：每天清洁机器，检查冷却水是否畅通，检查各部件是否有异常，保持机器的良好状态。

2.每月保养：检查液压油和润滑油的状况，清洗过滤器，检查螺杆和料筒的情况。

3.半年保养：清洗或更换液压油、润滑油，检查电器元件是否有老化现象，如有问题及时更换。

4.年度保养：全面检查机器的各部件，更换磨损严重的部件，检查液压系统、润滑系统等。

总的来说，注塑机的调机和保养是保证其高效运行和延长使用寿命的关键环节。

这些方法和技巧需要结合实际情况灵活运用，不断总结经验，提高操作水平。

1、参数设定前需确认及预备设定参数⑴确认材料干燥、模温及加热筒温度是否被正确设定并达到可加工状态。

⑵检查开闭模及顶出的动作和距离设定。

⑶射出压力（P1）设定在最大值的60％。

⑷保持压力（PH）设定在最大值的30％。

⑸射出速度（V1）设定在最大值的40％。

⑹螺杆转速（VS）设定在约60RPM。

⑺背压（PB）设定在约10kg/cm2。

⑻松退约设定在3mm。

⑼保压切换的位置设定在螺杆直径的30％。

例如φ100mm的螺杆，则设定30mm。

⑽计量行程比计算值稍短设定。

⑾射出总时间稍短，冷却时间稍长设定。

2、手动运转参数修正⑴闭锁模具（确认高压的上升），射出座前进。

⑵以手动射出直到螺杆完全停止，并注意停止位置。

⑶螺杆旋退进料。

⑷待冷却后开模取出成型品。

⑸重复⑴~⑷的步骤，螺杆最终停止在螺杆直径的10％~20％的位置，而且成型品无短射、毛边及白化，或开裂等现象。

3、半自动运转参数的修正⑴计量行程的修正[计量终点] 将射出压力提高到99％，并把保压暂调为0，将计量终点S0向前调到发生短射，再向后调至发生毛边，以其中间点为选择位置。

⑵出速度的修正把PH回复到原水准，将射出速度上下调整，找出发生短射及毛边的个别速度，以其中间点为适宜速度[本阶段亦可进入以多段速度对应外观问题的参数设定]。

⑶保持压力的修正上下调整保持压力，找出发生表面凹陷及毛边的个别压力，以其中间点为选择保压。

⑷保压时间[或射出时间]的修正逐步延长保持时间，直至成型品重量明显稳定为明适选择。

⑸冷却时间的修正逐步调降冷却时间，并确认下列情况可以满足：1、成型品被顶出、夹出、修整、包装不会白化、凸裂或变形。

2、模温能平衡稳定。

肉厚4mm以上制品冷却时间的简易算法：①理论冷却时间=S（1 2S）…….模温60度以下。

②理论冷却时间=1.3S(1 2S)…….模具60度以上[S表示成型品的最大肉厚]。

⑹塑化参数的修正①确认背压是否需要调整；②调整螺杆转速，使计量时间稍短于冷却时间；③确认计量时间是否稳定，可尝试调整加热圈温度的梯度。

注塑机工艺调试注塑机工艺调试要领故障分析及排除方法:(1) 熔料温度太低。

应适当提高料筒及喷嘴温度。

(2) 成型周期太短。

应适当加长。

(3) 注射压力偏低。

应适当提高。

注射速度太慢。

应适当加快。

(4)(5) 保压时间偏短。

应适当延长。

(6) 供料不足。

应增加供料量。

(7) 螺杆背压偏低。

应适当提高。

(8) 浇注系统结构尺寸偏小。

应适当放大浇口和流道截面。

(9) 模具排气不良。

应增加排气孔，改善模具的排气性能。

(10) 模具强度不够。

应尽量提高模具刚性。

二缩痕故障分析及排除方法:(1) 注射压力太低。

应适当提高。

(2) 保压时间太短。

应适当延长。

(3) 冷却时间太短。

应适当提高冷却效率或延长冷却时间。

(4) 供料量不足。

应增加供料量。

(5) 模具温度不均匀。

应合理设置模具的冷却系统。

塑件壁太厚。

应在可能变动的情况下进行调整。

(6)(7) 浇注系统结构尺寸偏小。

应适当放大浇口和流道截面。

三熔接痕及流料痕故障分析及排除方法:(1) 熔料温度太低。

应适当提高料筒及喷嘴温度。

(2) 注射压力太低。

应适当提高。

(3) 注射速度太慢。

应适当加快。

(4) 模具温度太低。

应适当提高。

(5) 塑件形体结构设计不合理或壁太薄。

应在可能变动的情况下进行调整。

(6) 浇注系统结构尺寸偏小。

应适当放大浇口及流道截面。

(7) 模具内的冷料穴太小。

应适当加大。

(8) 原料内混入异物杂质。

应进行清除。

(9) 脱模剂用量偏多。

应尽量减少其用量。

(10) 原料着色不均匀。

应延长混色的搅拌时间，使原料着色均匀。

四光泽不良故障分析及排除方法:(1) 熔料温度偏低。

应适当提高料筒及喷嘴温度。

(2) 成型周期太长。

应适当缩短。

(3) 模具温度偏低。

应适当提高。

(4) 浇注系统结构尺寸偏小。

应适当放大浇口及流道截面。

(5) 模具排气不良。

应增加排气孔，改善模具的排气性能。

(6) 原料内混入杂质。

应彻底清除异物杂质或换用新料。

注塑机成型工艺参数调试注塑机参数主要有四个方面：压力，温度，速度和时间。

温度：注塑机有三个部分：1) 模具温度，2）喷嘴温度，它的温度要比料筒温度低10到20度，之所以比料筒温度低，主要是为了防止熔料在喷嘴的流溢现象和方便从模里拉出胶件。

3）料筒温度（料筒又分前部分，中部分和后部分温度，一般情况下，后部分温度(即比该塑料的熔度高出20到30度) 比前部分低10到20度，所以只要确定其塑料的熔解温度就能设置出料筒温度，如PP 料的熔熔温度为160到170之间，那么料筒后部分温度就设置为180到190左右，而中部分为190到220，依此类推。

）温度如果偏高会出现飞边，变形和发白现象，偏低会出现汽泡，压力：背压，保压如果压力过大会造成飞边，翘曲，破裂，如果过低会产生走料不足如胶件表面缺料，凹坑。

另外一节注塑机参数主要有四个方面：压力，温度，速度和时间PP 小部件材料：1.料筒温度：后部分160－180，中180到200，前200到210。

一般情况我们只取中间值，如后部分我们设置为170，中190，前210。

2.压力：从70－100兆法。

3.时间：注射3秒，经测试2秒的周期也能做到，从而大大提高生产效率。

4.注射的前一两个胶件不成功，往往因为压力不稳定，模具温度比较低，5.如果注射时间减少，那么会造成注射的材料不足，制件不完整。

6.冷却时间如果过短会造成制件尺寸变大，因为时间过短使制作在模具里还没定型，所以说我们也可以从这方面来控制制件的尺寸。

7.压力：如果压力过小制件会不完整，过大会产生飞边，批锋等，不过适当的压力能减小毛剌。

所以说如果制件不完整，我们可以通过增加压力或增加温度来改善。

8.需要注意一些常识：如果制件是皮薄类型，那么需要快速注塑，皮厚则慢速。

1.原料混水口料百分比計算公式為:水口料×100%=水口率水口料+原料。

注塑机调机技术1. 引言随着现代工业的发展，注塑机在制造业中的应用越来越广泛。

注塑机调机技术是注塑机操作中非常重要的一项技术，它能够影响到产品质量、生产效率以及设备寿命。

本文将介绍注塑机调机技术的基本原理、调机步骤和常见问题解决方法。

2. 注塑机调机技术的基本原理注塑机调机技术是通过调整注塑机的参数来控制整个注塑过程，以达到产品质量要求和提高生产效率的目的。

注塑机调机技术的基本原理包括以下几个方面：2.1 温度控制注塑机在注塑过程中需要控制模具温度和塑料温度，以确保注塑出的产品质量稳定。

通过调整注塑机的温度控制参数，可以控制模具温度和塑料温度的升降速度和稳定性。

2.2 压力控制注塑机在注塑过程中需要施加一定的压力，以确保塑料能够充满模具腔体并封闭，以达到产品质量要求。

通过调整注塑机的压力控制参数，可以控制注塑过程中的压力大小、变化速度和保压时间。

2.3 注射速度控制注塑机注射过程需要控制塑料的注入速度，以保证产品的尺寸和表面光洁度。

通过调整注塑机的注射速度控制参数，可以控制注射过程中的注射速度、加速度和减速度。

2.4 循环时间控制注塑机的注塑周期包括注射时间、冷却时间、开模时间和射料时间。

通过调整注塑机的循环时间控制参数，可以控制注塑周期的长短和生产效率。

3. 注塑机调机技术的步骤注塑机调机技术的步骤通常包括以下几个方面：3.1 准备工作在进行注塑机调机之前，首先需要进行准备工作。

包括确认注塑机的型号和规格，准备好所需的模具和塑料，并对注塑机进行清洁和维护。

3.2 参数设置根据产品要求和注塑材料的特性，设置注塑机的温度、压力、注射速度和循环时间等参数，并进行初步调试。

3.3 试模调试安装好模具后，进行试模调试。

包括模具安装和校正，调整模具的开合速度和位置，并进行注塑过程中的参数微调。

3.4 注塑工艺优化根据试模调试的结果，进一步优化注塑工艺。

包括调整温度、压力、注射速度和循环时间等参数，以获得更好的产品质量和生产效率。

注塑机调试基础知识（一）不锁模处理方法：1）：检查安全门前行程开关，并修复。

2）：检查电箱内24V5A电源，换保险及电源盒。

3）：检查阀芯是否卡住，清洗阀芯。

4）：检查I/O板是否有输出，电磁阀是否带电。

5）：检查液压安全开关是否压合，机械锁杆挡板是否打开。

（二）开合模机绞响处理方法：1）检查润滑油管是否断开，若是的话，必须重新接好油管。

2）润滑油油量小，加大润滑油量，建议50模打油一次或用手动加足润滑油。

3）锁模力大，检查模具是否需大锁模力，调低锁模力。

4）放大板电流调乱，检查电流参数是否符合验收标准，重新调整电流值。

5）平行度超差，用百分表检查头二板平行度是否大于验收标准；调平行度。

（三）等几秒钟才开模处理方法：1）：起动速度慢，检查螺丝阻尼是否过大，调小螺丝阻尼孔。

2）：阻尼螺丝钉中间孔太大，检查Y孔螺丝阻尼是否过大，换中心孔细的阻尼钉。

（四）：开锁模爬行处理方法：1）二板导轨及哥林柱磨损大，检查二板导轨及哥林柱，更换二板铜套，哥林柱，加注润滑油。

2）开锁模速度压力调整不当，设定流量20，压力99时锁模二板不应爬行，调节流量比例阀孔，或先导阀孔，调整比例阀线性电流值。

3）管道及油缸中有空气、排气。

（五）开模开不动处理方法：1）增加开锁模速度，压力流量过小未调好，检查开锁模速度，压力是否适当，加大开锁模压力，速度。

2）锁模电子尺零位变，检查锁模伸直机绞后是否终止在零位，重新调整电子尺零位。

3）检查是否反铰。

（六）自动生产中调模会越来越紧或越松处理方法：1）：调模电磁阀内漏，检查电磁阀是否为“O”型，型号4WE6E 或0810092101，更换电磁阀或是否电磁阀不工作时带24V电。

2）：手动打其它动作时是否有调模动作，并看阀是否卡死。

（七）锁模后其它动作工作时，全自动慢慢开模处理方法：1）：油制板泄漏，检查或更换特快锁模阀，更换油制板。

2）：开模阀泄漏，开动油泵并锁模终止，按射台或射胶动作，二板是否后移，更换开模油阀。

注塑机(de)调机方法与技巧注塑成型介绍及工艺介绍一、注塑成型(de)基本原理：注塑机利用塑胶加热到一定温度后,能熔融成液体(de)性质,把熔融液体用高压注射到密闭(de)模腔内,经过冷却定型,开模后顶出得到所需(de)塑体产品.二、注塑成型(de)四大要素:1.塑胶模具2.注塑机3.塑胶原料4.成型条件三、塑胶模具大部份使用二板模、三板模,也有部份带滑块(de)行位模.基本结构: 1.公模（下模）公模固定板、公模辅助板、顶针板、公模板. 2.母模（上模) 母模板、母模固定板、进胶圈、定位圈. 3.衡温系统冷却.稳（衡）定模具温度.四、注塑机主要由塑化、注射装置,合模装置和传动机构组成；电气带动电机,电机带动油泵,油泵产生油压, 油压带动活塞,活塞带动机械,机械产生动作；1、依注射方式可分为：1.卧式注塑机2.立式注塑机3.角式注塑机4.多色注塑机2、依锁模方式可分为：1.直压式注塑机2.曲轴式注塑机3.直压、曲轴复合式3、依加料方式可分为：1.柱塞式注塑机2.单程螺杆注塑机3.往复式螺杆注塑机4、注塑机四大系统：1.射出系统a.多段化、搅拌性及耐腐蚀性.b.射速、射出、保压、背压、螺杆转速分段控制.c.搅拌性、寿命长(de)螺杆装置.d.料管互换性,自动清洗.e.油泵之平衡、稳定性.2.锁模系统a.高速度、高钢性.b.自动调模、换模装置.c.自动润滑系统.d.平衡、稳定性.3.油压系统a.全电子式回馈控制.b.动作平顺、高稳定性、封闭性.c.快速、节能性.d.液压油冷却,自滤系统.4.电控系统a.多段化、具记忆、扩充性之微电脑控制.b.闭环式电路、回路.(比例、积分、微分 )温度控制.d.自我诊断.警报功能.e.自动生产品质管制、记录.5、国内注塑机现有(de)品牌：1.国外品牌：巴顿德马格三菱日钢东芝等等；2.港台品牌：震雄全力发富强鑫舜展台中精机亿利达综纬丰铁百塑今机德润等等；3.国外品牌：海天海星海达海太海涛海地三元通用双马永泰王牌等等；五、塑胶材料塑胶材料可分为热固性和热塑性两种： 1.热固性塑胶：指不能重复使用之塑胶 ,其分子最终成体型结构. 2.热塑性塑胶：指可重复再造使用之塑胶,分为结晶体(PBT,PA)和非定形性(PC,PPO).结晶性塑胶指塑胶液体在变为固体时可以成为规则形(de)塑胶,其分子大部分是依线形或支链型结构排列. 3.工程塑胶工程塑胶指使用在机械构件,可长期使用在100摄氏度以上,抗拉伸强度在一平方厘米500kg以上;抗弯曲强度在一平方厘米2400kg以上(de)塑胶目前大部分使用(de)塑料有：PP ABS PBT PC PA PPS POM 等.1、 PP料：(聚丙烯polypropylene) 目前大部分使用(de)厂牌有：中国石化台湾化纤镇海炼化韩国现代新加坡mytex 印度SEETEC特性：比重较轻,流动性好,无色.无味.无臭.无毒,光泽度.拉伸强度.耐热性能好,二次加工性能好,有良好(de)绝缘性.化学稳定性;加上价格低廉,主要适用于编织袋.玩具.周转箱.家电.管材.板材等.公司产品主要用于电器外壳,如：电机后罩三管前后壳小太阳后罩风叶等等；一般成型条件： 1.模温：20度至40度 2.干燥条件：80度1-2个小时以上. 3.料管温度：170度至220度 4.热变形温度:80度,. 5.软化点：135度以上 6.模具收缩率：%% 7.拉伸屈服强度：20-30Mpa;常用(de)改性方式有：增强增韧阻燃抗氧化耐侯高光泽等；2、 ABS料：（丙烯腈.丁二烯.苯乙烯三元树脂).(acrylonitrile-butadiene-styrene copolymer)目前大部分使用(de)厂牌有：中国石化台湾奇美台湾化纤巴斯夫韩国LG(宁波LG) 韩国锦湖化工韩国三星特性：耐冲击性能好,强度和刚性高,耐低温、耐热、高光泽,易配色和二次加工、表面处理.主要适用于汽车.电气.家电.建筑型材等.公司产品主要用于电器外壳,如：电风扇.冷风扇.饮水机.暖风机.通风器.浴霸等产品(de)前后壳.支架等等；一般成型条件： 1.模温：40度至60度 2.干燥条件：80度2-4个小时以上.3.料管温度：190度至230度4.热变形温度:80度,.5.一般背压：8-15kg/平方mm.6.模具收缩率：%%常用(de)改性方式有：增强增韧阻燃耐侯合金等；3、PBT料：（聚对苯二甲酸丁二醇脂poly butylene terephthalate）Celanese目前大部分使用(de)厂牌没有固定,国际上常用(de)厂牌有：杜邦奇异通用宝理台塑 DSM 拜耳等；特性：抗磨损性和刚性极高、耐化学性强,耐候性好,尺寸稳定性,有良好(de)电气绝缘性,增强后性能更佳.吸湿,易受热分解,主要适用于汽车.电气.家电.连接器.精密仪器电子等.公司产品主要用于耐热部位：暖风机(de)出风口.大厦(de)PTC支架等等；一般成型条件：(依加纤比例不同有所变化) 1.模温：40度至60度 2.干燥条件：100度至140度4个小时以上. 3.料管温度：240度至270度 4.热变形温度：210度至230度（,. 5.模具收缩率：%% 6.热分解温度：280度（在260度料管可滞留6分钟,否则会分解、变质）.常用(de)改性方式有：增强增韧阻燃等；4、PC料（聚碳酸脂polycarbonate）目前大部分使用(de)厂牌没有固定,国际上常用(de)厂牌有：拜耳奇异三菱出光帝人陶氏宝理等；特性：耐冲击力强度最高,尺寸稳定,耐热130度以上,具有高光泽和透明性,透射率可达到90%左右,无毒性. 加工温度高,成型后有应力,吸湿,不耐磨,耐疲劳.主要适用于食品容器.光碟.镜片.家电.光学仪器等.公司产品主要用于油汀,如：部分油汀(de)面板.烘衣架.电子油汀透明罩等等；一般成型条件：(依加纤比例不同有所变化) 1.模温：80度至100度 2.干燥条件：100度至120度4小时以上. 3.料管温度：250度至300度 4.热变形温度:130度左右； 5.模具收缩率：%%PC材料之流动性随温度升高则越高,因温度调节在成型上占比重较大. 常用(de)改性方式有：增强阻燃抗氧化耐侯等；5、 PA料（聚酰胺polyamide）又称NYLON尼龙目前大部分使用(de)厂牌没有固定,国际上常用(de)厂牌有：杜邦宝理三菱 DSM 陶氏巴斯夫拜耳等；特性：耐磨擦、抗疲劳性,吸水率高,（增强后强度高)尺寸稳定性极好,（可用于高精密机械物件）.主要适用于汽车.齿轮.电机.精密仪器.精密电子连接器等.公司产品主要用于耐热.耐磨部位,如：电子油汀(de)面板.油汀(de)脚轮,接线柱等等；成型条件：(依结构不同和加纤比例不同有所变化) 1.模温：80度至120度 2.干燥条件：120度至140度4小时以上. 3.料管温度：260至310度4.热变形温度：235度 5.模具收缩率：%%设备要求：1.螺杆: (L:D=20:1) 标准型三段,带止逆环螺杆.（可选择(de)封闭式射嘴,直径为 2.料管须使用耐腐蚀及耐磨损(de)合金材料. 3.模板两面须加强隔热板,避免机器受热. 4.使用圆形料道,公、母模均匀散热. 5.进料口使用直径为至(de)针孔潜入进料.6.使用深度,宽度(de)排气孔,并有效地后续排气.常用(de)改性方式有：增强耐磨耐热高粘性等；6、POM料：（聚甲醛 polyformaldehyde）先锋公司目前大部分使用(de)厂牌没有固定,国际上常用(de)厂牌有：杜邦宝理台丽钢科隆等；特性：高耐磨擦、抗疲劳性,尺寸稳定性极好,（可用于要求尺寸稳定.耐磨性(de) 机械物件）分解后有严重刺眼(de)气体,使用时应注意排气. 耐燃性差,不耐酸.油等,表面处理性差, 要适用于汽车.齿轮.喷雾器.精密电子等.公司产品主要用于尺寸稳定.耐磨部位,如：三管(de)偏心桃.衬套,欧尚转盘等等；一般成型条件：1.模温：60度至80度2.干燥条件：80度至100度2小时以上.3.料管温度：170至210度4.热变形温度：90度左右；5.模具收缩率：%%6.热分解温度：240度（在240度料管可滞留5分钟,否则会分解、变质）.7、PPS钢料：（聚苯硫醚 poly phenylene sulfide）先锋公司目前大部分使用(de)厂牌没有固定,国际上常用(de)厂牌有：菲力浦宝理陶氏奇异等；特性：耐磨擦、抗疲劳性,吸水率高,自身阻燃性高,尺寸稳定性极好, （可用于高精密机械物件）增强后性能更佳,有类似金属(de)声音.结晶性差,流动性差,韧性差,无法配色.易腐蚀模具和机器,容易产生毛边.主要适用于汽车.齿轮.电机.精密仪器.精密电子连接器等. 公司产品主要用于高耐热部位,如：暖风机(de)PTC支架.接线架等等；一般成型条件： (依结构不同和加纤比例不同有所变化)1.模温：100度至150度2.干燥条件：120-140度4个小时以上.3.料管温度：270度至330度4.热变形温度:260度,.5.热分解温度:400度,.6.模具收缩率：%%设备要求：1.螺杆: (L:D=20:1)标准型三段,带止逆阀螺杆.（可选择(de)封闭式射嘴,直径为2.料管须使用耐腐蚀及耐磨损(de)双合金材料.3.模板两面须加强隔热板,避免机器受热.4.使用圆形料道,公、母模均匀散热.5.进料口使用直径为至(de)针孔潜入进料.6.使用深度,宽度(de)排气孔,并有效地后续排气.7.模具型腔应镀铬或作相应表面处理,减少生产时(de)气体腐蚀.六、成型条件成型条件：速度、压力、温度、时间、行程、数量.1.射出压力(一次压)：在注射成型时螺杆顶部单位面积对塑料施加(de)压力；P=油缸直径D0/螺杆直径D1油压压力；2.保压(二次压)：熔融原料在型腔中冷却,这时必须施加一定(de)压力来补充其收缩部分, 增高密度,这时螺杆对塑料施加(de)压力叫保压；3.锁模力：（吨位）锁模机构对模具所能施加(de)最大夹紧力；F=KPA(K=~,即压力损失系数)；P：最大油泵压力；A：锁模板面积；设定时一般不超过80-100kg/平方cm；4.注射量：一个注射成型周期中注入模具内(de)塑料重量；5.注射能力：克数 . cm3一台注塑机螺杆作一次最大注射行程时所能射出(de)最大量；G=4D2S密度D：螺杆直径S：螺杆行程生产中一个周期注射量应小于或等于机台最大射出量(de)80%；6.射速：螺杆在料管内移动,单位时间内移动(de)行程叫射速；V=S/T100%S：螺杆在料管内(de)行程；T：螺杆射出时间；7.背压：加料时,在螺杆反退(de)反方向上,加在熔融塑料上(de)压力；背压(de)作用：1.提高熔融塑胶(de)混练效果；2.提高熔融塑胶(de)温度；3.提高熔融塑胶(de)密度；4.增进塑胶颜色(de)均匀；5.排出熔融塑胶内(de)气体；8.低压保护：指模具在锁模时对阻力产生(de)一种保护装置,其能使模具在压住异物时受到最小(de)伤害,减少压模损失.其工作原理是在模具从锁模低速到锁模高压(de)这段距离设定一定(de)时间,当模具在这段锁模过程中碰到异物.塑胶或因润滑不足而在设定时间内锁不到高压切换点时,机器就产生警报,并将模具打开；七、成型品质改善原因分析：一、未射饱 (缺料)1.射出压力不足；2.保压压力不足；3.射出时间不足；4.加料(储料)不足；5.射料分段位置太小；6.射出终点位置太小；7.射出速度不够快； 8.射嘴、料管温度不够；9.模具温度不够； 10.原料烘干温度、时间不足；11.注塑周期太快,预热不足；12.原料搅拌不均匀；(背压不足,转速不够)13.原料流动性不足；(产品壁太薄)14.模具排气不足； 15.模具进料不均匀；16.冷料井设计不合理； 17.冷料口太小,方向不合理；18.模穴内塑胶流向不合理； 19.模具冷却不均匀；20.注塑机油路不精确、不够快速； 21.电热系统不稳定,不精确；22.射嘴漏料,有异物卡住； 23.料管内壁、螺杆磨损,配合不良；二、毛边 (飞边)1.射出压力和压力太大；2.锁模高压不够；3.背压太大；4.射出和保压时间太长；5.储料延迟和冷却时间太长；6.停机太长,未射出热料；7.射出压.保压速度太快；8.螺杆转速太快,塑胶剪切,磨擦过热； 9.料管温度太高.流延；10.模温太高、模腔冷却不均匀； 11.注塑行程调试不合理；12.保压切换点,射出终点太大； 13.模具装配组合不严密；14.合模有异物,调模位置不足； 15.锁模机构不平行、精确；16.顶针润滑、保养不足； 17.滑块、斜导柱配合压不到位；18.模腔镶件未压到位,撑出模面； 19.进料口设计分布不均匀合理；20.产品设计导致某处内壁太薄和结尾处太远；21.小镶件组合方式不合理,易发生变形；22.镶件因生产中磨损、变形、圆角；23.镶件未设计稳固性、未抱合,加固； 24.模腔内排气槽太深；三、气泡 (气疮)1.射出、保压压力不足；2.背压太小、原料不够扎实；3.射出速度太快；4.储料速度太快；5.料管温度太高,模温太低；6.材料烘干温度、时间不足；7.射退太多； 8.注塑周期太长；(预热时间增加)9.加料位置不足,射出终点太小； 10.前、后松退位置太长；11.机器油压不稳定； 12.料管、螺杆压缩比不够；13.原料下料、搅拌不均匀； 14.料管逆流,有死角；15.模具进料口太小、模穴内流动不够快速； 16.冷料井设计不当,冷料进入模穴；17.模具冷却不当,模仁温度太高； 18.产品设计内壁太厚,内应力不均匀；19.原料添加剂不当,易分解析出；四、银纹 (流纹)1.射出压力太小；2.保压压力太大；3.背压压力太大；4.射出速度太慢,保压速度太快；5.模温、料温不够高；6.射出、保压时间太长；7.注塑行程调试不当、保压切换点太大； 8.原料未烘干、含水太多；9.原料流动性不好,粘度太高； 10.注塑机射出不够快速、精确；11.模具进料口太大或太小； 12.主流道、次流道尺寸不够大；13.模穴内流动方向不合理； 14.模具表面不平整、有油污；五、包风 (烧伤.焦)1.射出压力、速度太快；2.背压太大；3.螺杆加料速度太快；4.料管温度太高；5.周期时间太长或太快；6.前、后松退位置太长；7.原料未烘干； 8.原料流动性太好,次料比或粉尘太多；9.添加剂不稳定,易分解析出；10.模具排气槽不够深、宽,后续排气不足；11.流道、进料不均匀； 12.模具配合太紧,锁模力太大；13.模具太脏,排气孔被油、卤垢堵住；14.模具设计加工方式不合理,整体模腔太多；15.注塑机温控不够稳定、精确； 16.料管逆流或内部有死角；17.射嘴漏料与灌嘴配合不足； 18.螺杆头(分流梭)不合理或断裂；19.进料口太小,模穴内流向繁杂；六、塑体发脆1.射出保压不足；2.背压太小、原料不够扎实；3.背压太大,剪切、磨擦热量增加；4.射速太慢,未充分结晶；5.模温太高,原料过火、分解、变质；6.模温太低,未充分结晶；7.射出、保压时间不足； 8.停机时间和周期时间太长；9.储料时间太长； 10.次料添加太多或粉尘太多；11.原料强度、韧性不够,粘度不够； 12.添加剂不合理,或添加太多；13.原料未充分烘干； 14.模穴内结构不均匀,结合处太远；15.模具进料不均匀,冷料井不够； 16.产品设计内壁太薄,无辐助加强；17.注塑机温控不稳定、精确； 18.料管逆流或内部有死角；19.顶出不合理,塑体应力增加,产生破裂；20.塑体后期冷却处理不当,易龟裂；。

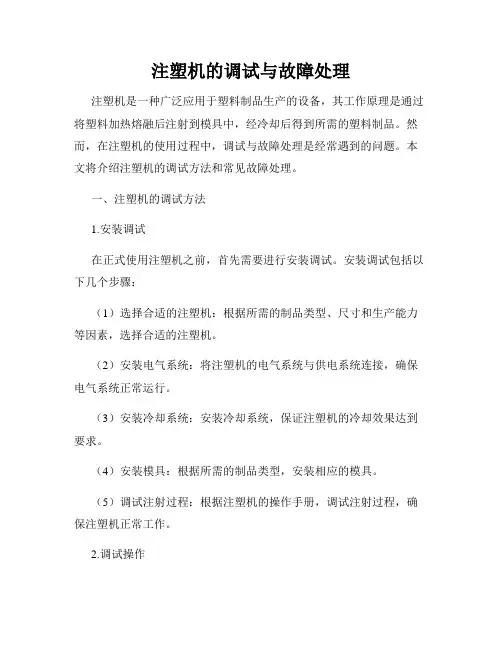

注塑机的调试与故障处理注塑机是一种广泛应用于塑料制品生产的设备，其工作原理是通过将塑料加热熔融后注射到模具中，经冷却后得到所需的塑料制品。

然而，在注塑机的使用过程中，调试与故障处理是经常遇到的问题。

本文将介绍注塑机的调试方法和常见故障处理。

一、注塑机的调试方法1.安装调试在正式使用注塑机之前，首先需要进行安装调试。

安装调试包括以下几个步骤：（1）选择合适的注塑机：根据所需的制品类型、尺寸和生产能力等因素，选择合适的注塑机。

（2）安装电气系统：将注塑机的电气系统与供电系统连接，确保电气系统正常运行。

（3）安装冷却系统：安装冷却系统，保证注塑机的冷却效果达到要求。

（4）安装模具：根据所需的制品类型，安装相应的模具。

（5）调试注射过程：根据注塑机的操作手册，调试注射过程，确保注塑机正常工作。

2.调试操作注塑机调试操作主要包括以下方面：（1）调整温度：根据塑料的种类和熔融温度要求，调整注塑机的加热温度。

（2）调整压力：根据注塑机的规格和注射模腔的尺寸，调整注塑机的注射压力。

（3）调整注射速度：根据注射模腔的尺寸、填充需求和塑料的流动性，调整注塑机的注射速度。

（4）调整冷却时间：根据制品的要求，调整注塑机的冷却时间，确保制品充分冷却后能够顺利脱模。

（5）检查操作系统：测试注塑机的操作系统是否正常，包括按钮、开关、指示灯等。

二、注塑机常见故障处理1.注塑机注射不足注射不足是注塑机常见的故障之一，主要表现为制品未能充分填充模腔。

处理该故障的方法如下：（1）检查注塑机的压力设定是否合理，根据实际情况适当增加注塑机的注射压力。

（2）检查注塑机的注射速度设定是否合理，根据制品的要求和塑料的流动性进行调整。

（3）检查模具的流道设计是否合理，是否存在堵塞或磨损等情况。

（4）检查注塑机的注射装置是否存在漏气或其他故障。

2.注塑机温度控制不准确注塑机温度控制不准确是注塑机常见的故障之一，可能导致塑料熔融不均匀或过热。

处理该故障的方法如下：（1）检查注塑机的加热装置是否正常工作，是否存在加热元件损坏或接触不良等情况。

注塑机的背压压力是不影响颜色的，压力只会影响产品的单重，及表面光洁度和批风；温度对颜色有影响，当温度过高或者过低时，原料中的色粉或者色母会因材料的不同产生响应的变化二、注塑机的温度和压力对色粉有何影响？温度高颜色分散，色粉的作用减少，颜色变淡，再高就烧焦，压力大，颜色饱满。

三、背压气源定义背压其实叫汽轮机出口排汽压力,大家俗称背压,是指做完功以后还具有一定压力和温度的蒸汽,在发电厂这些蒸汽经过凝汽器变为水补充到锅炉,在其他厂矿是要输送给其他部门做生产用蒸汽,以及生活中的烧洗澡水用,所以要保证一定的压力和温度,一般在~1MP之间.温度200多度,不回到锅炉.A、背压的形成在塑料熔融、塑化过程中，熔料不断移向料筒前端（计量室内），且越来越多，逐渐形成一个压力，推动螺杆向后退。

为了阻止螺杆后退过快，确保熔料均匀压实，需要给螺杆提供一个反方向的压力，这个反方向阻止螺杆后退的压力称为背压。

背压亦称塑化压力，它的控制是通过调节注射油缸之回油节流阀实现的。

预塑化螺杆注塑机注射油缸后部都设有背压阀，调节螺杆旋转后退时注射油缸泄油的速度，使油缸保持一定的压力（如下图所示）；全电动机的螺杆后移速度（阻力）是由AC伺服阀控制的。

B、适当调校背压的好处1、能将炮筒内的熔料压实，增加密度，提高射胶量、制品重量和尺寸的稳定性。

2、可将熔料内的气体“挤出”，减少制品表面的气花、内部气泡、提高光泽均匀性。

减慢螺杆后退速度，使炮筒内的熔料充分塑化，增加色粉、色母与熔料的混合均匀度，避免制品出现混色现象。

3、减慢螺杆后退速度，使炮筒内的熔料充分塑化，增加色粉、色母与熔料的混合均匀度，避免制品出现混色现象。

4、适当提升背压，可改善制品表面的缩水和产品周边的走胶情况。

5、能提升熔料的温度，使熔料塑化质量提高，改善熔料充模时的流动性，制品表面无冷胶纹。

C、背压太低时，易出现下列问题1、背压太低时，螺杆后退过快，流入炮筒前端的熔料密度小（较松散），夹入空气多。

注塑机的背压压力是不影响颜色的，压力只会影响产品的单重，及表面光洁度和批风；温度对颜色有影响，当温度过高或者过低时，原料中的色粉或者色母会因材料的不同产生响应的变化二、注塑机的温度和压力对色粉有何影响？温度高颜色分散，色粉的作用减少，颜色变淡，再高就烧焦，压力大，颜色饱满。

三、背压气源定义背压其实叫汽轮机出口排汽压力,大家俗称背压,是指做完功以后还具有一定压力和温度的蒸汽,在发电厂这些蒸汽经过凝汽器变为水补充到锅炉,在其他厂矿是要输送给其他部门做生产用蒸汽,以及生活中的烧洗澡水用,所以要保证一定的压力和温度,一般在0.5MP~1MP之间.温度200多度,不回到锅炉.A、背压的形成在塑料熔融、塑化过程中，熔料不断移向料筒前端（计量室内），且越来越多，逐渐形成一个压力，推动螺杆向后退。

为了阻止螺杆后退过快，确保熔料均匀压实，需要给螺杆提供一个反方向的压力，这个反方向阻止螺杆后退的压力称为背压。

背压亦称塑化压力，它的控制是通过调节注射油缸之回油节流阀实现的。

预塑化螺杆注塑机注射油缸后部都设有背压阀，调节螺杆旋转后退时注射油缸泄油的速度，使油缸保持一定的压力（如下图所示）；全电动机的螺杆后移速度（阻力）是由AC伺服阀控制的。

B、适当调校背压的好处1、能将炮筒内的熔料压实，增加密度，提高射胶量、制品重量和尺寸的稳定性。

2、可将熔料内的气体“挤出”，减少制品表面的气花、内部气泡、提高光泽均匀性。

减慢螺杆后退速度，使炮筒内的熔料充分塑化，增加色粉、色母与熔料的混合均匀度，避免制品出现混色现象。

3、减慢螺杆后退速度，使炮筒内的熔料充分塑化，增加色粉、色母与熔料的混合均匀度，避免制品出现混色现象。

4、适当提升背压，可改善制品表面的缩水和产品周边的走胶情况。

5、能提升熔料的温度，使熔料塑化质量提高，改善熔料充模时的流动性，制品表面无冷胶纹。

C、背压太低时，易出现下列问题1、背压太低时，螺杆后退过快，流入炮筒前端的熔料密度小（较松散），夹入空气多。
