高压断路器型号中字母代表的意义

断路器型号，断路器型号大全，断路器型号一览表我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。

其代表意义为：①—产品字母代号，用下列字母表示：S—少油断路器;DKLZQCN—户内;W—户外。

以数字1、2、3……表示。

④—额定电压，KV。

⑤—其它补充工作特性标志：G—改进型;F—分相操作。

⑥—额定电流，A。

⑦—额定开断电流，KA。

⑧—特殊环境代号。

低压断路器：DW10系列框架式自动开关;DWX15、DW17(ME)DZ10DZ15DZX10DZ20DZ25DWSWSN系列高压户内安装少油断路器; ZW系列高压户外安装真空断路器; ZN系列高压户内安装真空断路器; LW系列高压户外安装SF6断路器; LN系列高压户内安装SF6断路器;注：1、这里的部分型号现已停产，但还有在装的在用。

2、外国引进、合资型号等未列入。

补充：GW-110(III)W-630、G------隔离开关W------(ⅢS-------------少油断路器W-------------户外使用2------------设计序号110----------适用于额定电压为110KV的系统中II-----------本系列开关中的II型开关?????说完一些关于断路器型号数字字母的意义，下面我们来看看那些最常用断路器型号的资料：DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自0.15至50a的电路中。

保护电动机用断路器用来保护电动机的过载和短路，配电用断路器在配电网络中用来分配电能和作线路及电源设备的过载和短路保护之用，亦可分别作为电动机不频繁起动及线路的不频繁转换之用。

DZ10系列塑壳断路器适用于交流50hz、380v或直流220v及以下的配电线路中用来分配电能和保线路及电源设备的过载、欠电压和短路，以及在正常工作条件下不频繁分断和接通线路之用。

DZ12，三舷00v用。

DZ15DZ20）及中，短路和DZ47系列小型断路器主要适用于交流50hz/60hz，额定工作电压为240v/415v及以下，额定电流至60a的电路中，该断路器主要用于现代建筑物的电气线路及设备的过载，短路保护，亦适用于线路的不频繁操作及隔离。

高压断路器基本知识一、高压断路器的定义和用途1.定义高压断路器(或称高压开关)是变电所主要的电力控制设备，具有灭弧特性，当系统正常运行时，它能切断和接通线路及各种电气设备的空载和负载电流；当系统发生故障时，它和继电保护配合，能迅速切断故障电流，以防止扩大事故范围。

2.用途（1）控制作用（2）保护作用（3）安全隔离作用二、对高压断路器的要求1.开断、关合功能（1）能快速可靠的开断、关合各种负载线路和短路故障，且能满足断路器的重合闸要求；（2）能可靠的开断、关合其他电力元件，且不引起过电压。

2.电气性能（1）载流能力（2）绝缘性能（3）机械性能三、高压断路器的型号含义和技术参数1.型号含义①②③-----④/⑤⑥/⑦①—产品字母代号，用下列字母表示：S—少油断路器；D—多油断路器；K—空气断路器；L—六氟化硫断路器；Z—真空断路器；Q—产气断路器；C—磁吹断路器。

②—②—装置地点代号；N—户内，W—户外。

③—③—设计系列顺序号；以数字1、2、3……表示。

④—额定电压，KV。

⑤—其它补充工作特性标志，G—改进型，F—分相操作。

⑥—额定电流，A。

⑦—额定开断电流，KA。

2.技术参数（1）额定电压(标称电压)：它是表征断路器绝缘强度的参数，是断路器长期工作能承受系统最高工作电压。

（2）额定电流：它是表征断路器通过长期电流能力的参数，即断路器允许连续长期通过的最大电流。

（3）额定开断电流：它是表征断路器开断能力的参数。

在额定电压下，断路器能保证可靠开断的最大电流，。

（4）动稳定电流：它是表征断路器通过短时电流能力的参数，反映断路器承受短路电流电动力效应的能力。

断路器在合闸状态下或关合瞬间，允许通过的电流最大峰值。

（5）关合电流：是表征断路器关合电流能力的参数。

断路器能够可靠关合的电流最大峰值，称为额定关合电流。

（6）热稳定电流：热稳定电流也是表征断路器通过短时电流能力的参数，但它反映断路器承受短路电流热效应的能力。

高压断路器铭牌参数解释高压断路器是一种用于控制和保护电力系统的设备，常用于输电线路和变电站等高压电气设备中。

在高压断路器上有一块铭牌，上面标注了一些参数，这些参数对于正确选择和使用断路器非常重要。

以下是对高压断路器铭牌参数的解释和说明：1.额定电压（Rated Voltage）：这是断路器能够安全工作的额定电压，单位为千伏（kV）。

断路器的额定电压应与所需的电气系统电压匹配，不得超过系统的额定电压。

2.额定电流（Rated Current）：这是断路器可以承载的最大电流值，单位为安培（A）。

额定电流应根据所需的负载电流和电气系统容量来选择，一般应大于等于负载电流。

3.额定短路开断电流（Rated Short Circuit Breaking Current）：这是断路器能够安全断开的短路电流值，单位为千安（kA）。

短路开断电流是指电路中突然出现的短路情况下，断路器能够迅速打开并切断电流的能力。

额定短路开断电流应根据电气系统的短路容量来选择，一般应大于等于系统的短路电流。

4.额定短路持续时间（Rated Short Circuit Duration）：这是断路器能够持续承受短路电流的时间，单位为秒（s）。

短路持续时间是指在发生短路情况下，断路器能够持续正常工作的时间。

额定短路持续时间应根据电气系统的短路电流特性和保护要求来选择，一般应足够长以确保断路器能够安全工作。

5.额定操作次数（Rated Operating Cycles）：这是断路器设计寿命内可以进行的操作次数。

操作次数是指断路器在正常运行和断开电流时的操作次数。

额定操作次数应根据系统的运行情况和预期使用寿命来选择，一般应足够大以确保断路器能够长时间稳定工作。

6.额定时间（Rated Time）：这是断路器的额定时间参数，通常用于断路器的时间保护功能。

额定时间是指断路器在特定时间内可靠工作的时间范围。

额定时间应根据系统的保护要求和实际运行情况来选择，一般应足够短以便在故障发生时及时切断电流。

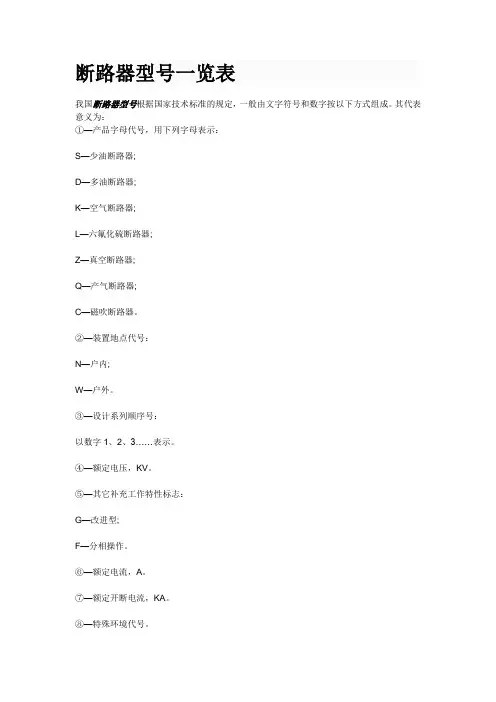

断路器型号一览表我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。

其代表意义为：①—产品字母代号，用下列字母表示：S—少油断路器;D—多油断路器;K—空气断路器;L—六氟化硫断路器;Z—真空断路器;Q—产气断路器;C—磁吹断路器。

②—装置地点代号：N—户内;W—户外。

③—设计系列顺序号：以数字1、2、3……表示。

④—额定电压，KV。

⑤—其它补充工作特性标志：G—改进型;F—分相操作。

⑥—额定电流，A。

⑦—额定开断电流，KA。

⑧—特殊环境代号。

低压断路器：DW10系列框架式自动开关;DWX15、DWX15C系列万能式限流断路器;DW17(ME)系列万能式断路器;DZ10系列塑料外壳式自动开关;DZ15系列塑料外壳式断路器;DZX10系列塑料外壳式限流断路器;DZ20系列塑料外壳式断路器;DZ25系列塑料外壳式断路器;高压断路器：DW系列高压户外安装多油断路器;SW系列高压户外安装少油断路器;SN系列高压户内安装少油断路器;ZW系列高压户外安装真空断路器;ZN系列高压户内安装真空断路器;LW系列高压户外安装SF6断路器;LN系列高压户内安装SF6断路器;注：1、这里的部分型号现已停产，但还有在装的在用。

2、外国引进、合资型号等未列入。

补充：GW-110(III)W-630、G------隔离开关W------户外使用110---------适用于额定电压为110KV的系统中(Ⅲ)-------Ⅲ型(设计序号)630---------适用于额定电流在630A以下的系统中GN22-10/2000、G------------隔离开关N------------户内使用22-----------设计序号2000-----------适用于额定电流在2000A以下的系统中SW2-110IIS-------------少油断路器W-------------户外使用2------------设计序号110----------适用于额定电压为110KV的系统中II-----------本系列开关中的II型开关说完一些关于断路器型号数字字母的意义，下面我们来看看那些最常用断路器型号的资料：DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自0.15至50a的电路中。

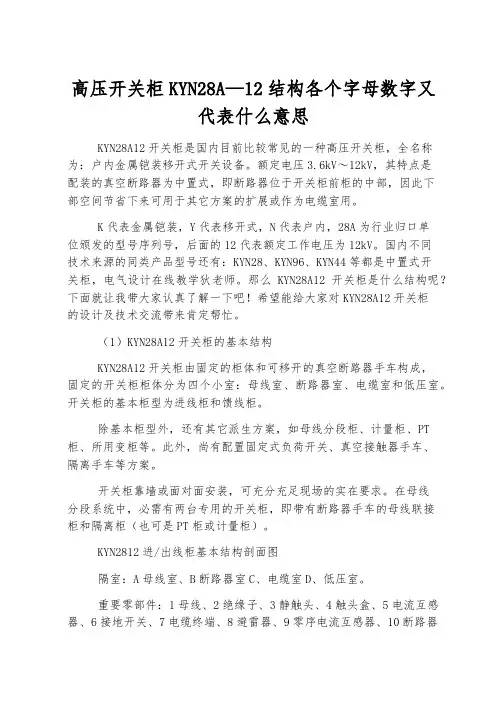

高压开关柜KYN28A—12结构各个字母数字又代表什么意思KYN28A12开关柜是国内目前比较常见的一种高压开关柜，全名称为：户内金属铠装移开式开关设备。

额定电压3.6kV～12kV，其特点是配装的真空断路器为中置式，即断路器位于开关柜前柜的中部，因此下部空间节省下来可用于其它方案的扩展或作为电缆室用。

K代表金属铠装，Y代表移开式，N代表户内，28A为行业归口单位颁发的型号序列号，后面的12代表额定工作电压为12kV。

国内不同技术来源的同类产品型号还有：KYN28、KYN96、KYN44等都是中置式开关柜，电气设计在线教学狄老师。

那么KYN28A12开关柜是什么结构呢？下面就让我带大家认真了解一下吧！希望能给大家对KYN28A12开关柜的设计及技术交流带来肯定帮忙。

（1）KYN28A12开关柜的基本结构KYN28A12开关柜由固定的柜体和可移开的真空断路器手车构成，固定的开关柜柜体分为四个小室：母线室、断路器室、电缆室和低压室。

开关柜的基本柜型为进线柜和馈线柜。

除基本柜型外，还有其它派生方案，如母线分段柜、计量柜、PT 柜、所用变柜等。

此外，尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。

开关柜靠墙或面对面安装，可充分充足现场的实在要求。

在母线分段系统中，必需有两台专用的开关柜，即带有断路器手车的母线联接柜和隔离柜（也可是PT柜或计量柜）。

KYN2812进/出线柜基本结构剖面图隔室：A母线室、B断路器室C、电缆室D、低压室。

重要零部件：1母线、2绝缘子、3静触头、4触头盒、5电流互感器、6接地开关、7电缆终端、8避雷器、9零序电流互感器、10断路器手车、10.1滑动把手、10.2锁键（联到滑动把手）、11掌控和保护单元、12穿墙套管。

重要附件：13丝杠机构操作孔、14电缆夹、15.1电缆密封圈、15.2连接板、16接地排、17二次插头、17.1联锁杆、18压力释放板、19起吊吊环、20运输小车、20.1锁杆、20.2调整轮、20.3导向杆。

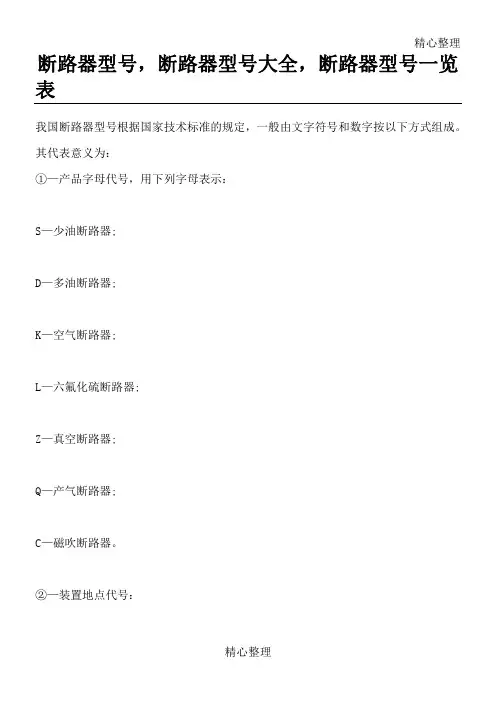

精心整理断路器型号，断路器型号大全，断路器型号一览表我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。

其代表意义为：①—产品字母代号，用下列字母表示：SDKLZQC—磁吹断路器。

②—装置地点代号：N—户内;W—户外。

③—设计系列顺序号：GF⑦—额定开断电流，KA。

⑧—特殊环境代号。

低压断路器：DW10系列框架式自动开关;DWX15、DWX15C系列万能式限流断路器;DZ10DZ15DZ20DZ25DW系列高压户外安装多油断路器;SW系列高压户外安装少油断路器;SN系列高压户内安装少油断路器;ZW系列高压户外安装真空断路器;ZN系列高压户内安装真空断路器;LWLN注：W------户外使用110---------适用于额定电压为110KV的系统中(Ⅲ)-------Ⅲ型(设计序号)630---------适用于额定电流在630A以下的系统中GN22-10/2000、W-------------户外使用2------------设计序号110----------适用于额定电压为110KV的系统中II-----------本系列开关中的II型开关?????说完一些关于断路器型号数字字母的意义，下面我们来看看那些最常用断路器型号的资料：DZ5DZ10DZ12以及在正常情况下作为线路的不频繁转换之用。

DZ15系列塑料外壳式断路器适用于交流50hz、额定电压380v、额定电流至63a（100）的电路中作为通断操作,并可用来保护线路和电动机的过载及短路保护之用，亦可作为线路的不频繁转换及电动机的不频繁起动之用。

DZ20系列塑料外壳式断路器适用于交流50hz，额定绝缘电压660v，额定工作电压380v（400v）及以下，其额定电流至1250a。

一般作为配电用，额定电流200a和400y 型的断路器亦可作为保护电动机用。

在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。

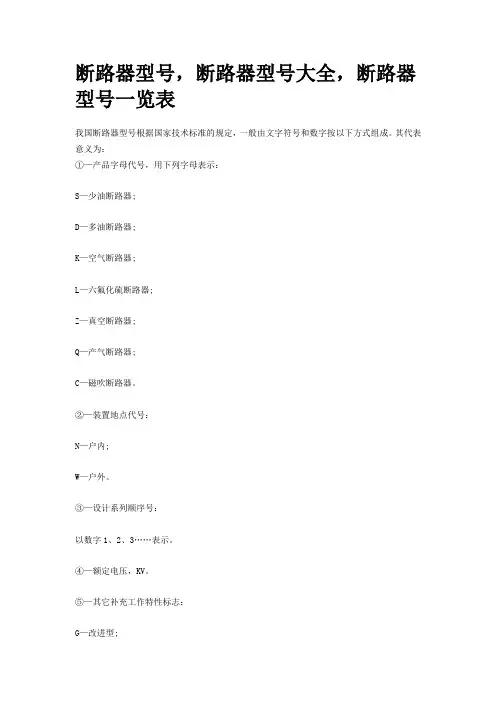

断路器型号，断路器型号大全，断路器型号一览表我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。

其代表意义为：①—产品字母代号，用下列字母表示：S—少油断路器;D—多油断路器;K—空气断路器;L—六氟化硫断路器;Z—真空断路器;Q—产气断路器;C—磁吹断路器。

②—装置地点代号：N—户内;W—户外。

③—设计系列顺序号：以数字1、2、3……表示。

④—额定电压，KV。

⑤—其它补充工作特性标志：G—改进型;F—分相操作。

⑥—额定电流，A。

⑦—额定开断电流，KA。

⑧—特殊环境代号。

低压断路器：DW10系列框架式自动开关;DWX15、DWX15C系列万能式限流断路器; DW17(ME)系列万能式断路器;DZ10系列塑料外壳式自动开关;DZ15系列塑料外壳式断路器;DZX10系列塑料外壳式限流断路器;DZ20系列塑料外壳式断路器;DZ25系列塑料外壳式断路器;高压断路器：DW系列高压户外安装多油断路器;SW系列高压户外安装少油断路器;SN系列高压户内安装少油断路器;ZW系列高压户外安装真空断路器;ZN系列高压户内安装真空断路器;LW系列高压户外安装SF6断路器;LN系列高压户内安装SF6断路器;注：1、这里的部分型号现已停产，但还有在装的在用。

2、外国引进、合资型号等未列入。

补充：GW-110(III)W-630、G------隔离开关W------户外使用110---------适用于额定电压为110KV的系统中(Ⅲ)-------Ⅲ型(设计序号)630---------适用于额定电流在630A以下的系统中GN22-10/2000、G------------隔离开关N------------户内使用22-----------设计序号2000-----------适用于额定电流在2000A以下的系统中SW2-110IIS-------------少油断路器W-------------户外使用2------------设计序号110----------适用于额定电压为110KV的系统中II-----------本系列开关中的II型开关说完一些关于断路器型号数字字母的意义，下面我们来看看那些最常用断路器型号的资料：DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自0.15至50a的电路中。

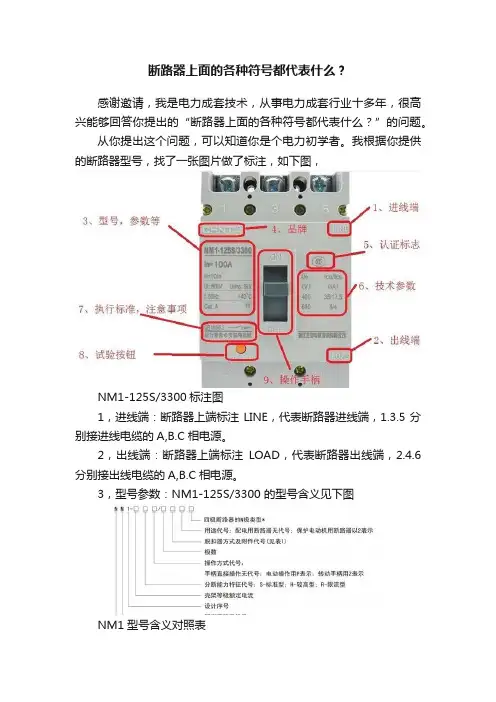

断路器上面的各种符号都代表什么？感谢邀请，我是电力成套技术，从事电力成套行业十多年，很高兴能够回答你提出的“断路器上面的各种符号都代表什么？”的问题。

从你提出这个问题，可以知道你是个电力初学者。

我根据你提供的断路器型号，找了一张图片做了标注，如下图，NM1-125S/3300标注图1，进线端：断路器上端标注LINE，代表断路器进线端，1.3.5分别接进线电缆的A,B.C相电源。

2，出线端：断路器上端标注LOAD，代表断路器出线端，2.4.6分别接出线电缆的A,B.C相电源。

3，型号参数：NM1-125S/3300 的型号含义见下图NM1型号含义对照表In=100A，代表断路器额定电流为100A。

Ii=10In，代表瞬时脱扣电流为额定电流的10倍也就是1000A。

Ui=800V，代表额定绝缘电压为800V。

Uimp=8kV,代表额定耐受冲击电压为8kV。

f=50Hz ,代表额定频率为50Hz。

+40℃ 代表以上的参数是在此温度工作时的技术参数。

4,CHNT 断路器品牌“正泰”的注册商标。

5,ccc中国强制认证标志，说明该产品通过了中国强制认证。

6,代表在不同工作电压下工作时，Icu(极限短路分断能力）Ics(运行短路分断能力)的两个值。

见(图3)图3400V时: Icu(极限短路分断能力）=35kA 690V时: Icu(极限短路分断能力）=8kAIcs(运行短路分断能力)=17.5kA Ics(运行短路分断能力)=4kA7,本断路器生产的执行标准：执行国家标准为GB 14048.2 ,还有一条注意事项：运行前必须安装隔弧板8,黄色的按钮，是断路器的脱扣试验按钮，可以按此按钮试验断路器的脱扣是否有效。

9,断路器操作手柄，用来操作断路器分合操作。

以上就是你提供图片的断路器的面板上的所有参数的含义。

以上是我的一些见解，希望能够帮到你。

高压断路器型号含义
高压断路器全部型号包括以下几部分。

(1)第一个拼音文字代表断路器的种类，即S表示少油，D表示多油，k表示压缩空气，Z表示真空，L表示SF6，Q表示自产气，C表示磁吹。

(2)其次个拼音文字表示使用场合，即N表示户内，W表示户外。

(3)拼音文字后的数字依次表示设计序列，额定电压，额定电流和额定开断电流。

(4)在额定电压后面有时增加一个拼音文字，用来表示某种特别性能，如G表示改进型，D表示增容，W表示防污，Q表示耐振。

S—少油断路器；
D—多油断路器；
K—空气断路器；
L—六氟化硫断路器；
Z—真空断路器；
Q—产气断路器；
C—磁吹断路器。

②—装置地点：
N—户内；
W—户外。

③—设计系列挨次号：
以数字1、2、3……表示。

④—额定电压，KV。

⑤—其它补充工作特性标志：
G—改进型；
F—分相操作。

⑥—额定电流，A。

⑦—额定开断电流，KA。

⑧—特别环境。

高压断路器：
DW系列高压户外安装多油断路器；
SW系列高压户外安装少油断路器；
SN系列高压户内安装少油断路器；
ZW系列高压户外安装真空断路器；
ZN系列高压户内安装真空断路器；
LW系列高压户外安装SF6断路器；
LN系列高压户内安装SF6断路器；
注：1、这里的部分型号现已停产，但还有在装的在用。

2、外国引进、合资型号等未列入。

断路器型号‎含义例：S N420G/80003000少油断路器户内式设计序号20kV改进8000安3000兆伏安-----第一单元代表产品名‎称，用下列字母‎表示：S 少油断路器‎；D多油断路器‎；K空气断路器‎；L六氟化硫断‎路器；Z 真空断路器‎；Q产气断路‎器；C 磁吹断路器‎.利用固体绝‎缘材料在电‎弧作用下分‎解并产生气‎体来灭弧的‎断路器，称为产气断‎路器。

靠电磁吹弧‎，利用狭缝灭‎弧原理将电‎弧吹入狭缝‎中冷却灭弧‎的断路器称‎为磁吹断路‎器。

第二单元代表安装场‎所，用下列字母‎表示：N 户内式；W户外式第三单元代表设计序‎号，用数字表示‎。

第四单元代表额定电‎压（千伏）。

第五单元代表补充工‎作特性，用字母表示‎；G改进型；F 分项操作；第六单元代表额定电‎流第七单元代表额定断‎流容量（兆伏安）技术参数1.额定电压高压断路器‎所在系统的‎最高电压，额定电压指‎的是线电压‎，电压等级有‎10、20、35、60、110、220、330、500千伏‎各级。

额定电压不‎仅决定了断‎路器的绝缘‎要求，而且在相当‎程度上决定‎了断路器的‎总体尺寸和‎灭弧条件。

2.额定绝缘水‎平用雷电冲击‎电压（U p）来表示，操作冲击电‎压（U s）和工频电压‎（U d）的额定耐受‎电压值应根‎据U p选择‎同一水平值‎。

绝缘水平有‎对地、相间和断路‎器断口三个‎值。

主要考虑断‎路器设备接‎受快波前和‎缓波前过电‎压作用的程‎度、系统中性点‎接地方式和‎过电压限制‎装置的型式‎。

3.额定电流在规定的使‎用和性能条‎件下能持续‎通过的电流‎有效值。

4.额定短时耐‎受电流断路器在合‎闸状态下能‎够承载的电‎流有效值。

断路器的额‎定短时耐受‎电流等于其‎额定断路开‎断电流。

5.额定短路持‎续时间断路器设备‎在合闸状态‎下能够承载‎的短时耐受‎电流的时间‎间隔。

350~800kV‎为2s252~363kV‎为3S126kV‎及以下为4‎S6.额定峰值耐‎受电流在规定的使‎用和性能条‎件下，断路器设备‎在合闸状态‎下能够承载‎的额定短时‎耐受电流第‎一个大半波‎电流峰值。

一次设备型号中字母代表的含义1.高压断路器型号中字母代表的意义第一位：D——多油式;S——少油式;K——(压缩)空气;L——SF6;Z——真空。

第二位：N——户内式;W——户外式。

第三或四位：数字——设计序号或额定电压(kV)。

第四或五位：C——手车式;G——改进型。

“/”后：数字——额定电流(A)。

2.隔离开关型号中字母代表的意义第一位：G——隔离开关；J——接地开关。

第二位：N——户内式；W——户外式。

第三或四位：数字——设计序号或额定电压（kV）。

第四或五位：K——带快分装置；G——改进型D——带接地刀闸。

“/”后数字——额定电流（A）。

3.电流互感器型号中字母代表的意义4.电压互感器型号中字母代表的意义TYD—电容式电压互感器，☆—角注，设计序号，◇—CVT的额定电压（及系统的额定相电压），单位为KV，□—额定电容量，单位为uF，△—尾注，特征代号其中：F—产品用于中性点非有效接地系统，无此字母时用于有效接地系统；G—高原型产品；H—耐污秽等级Ⅲ级以上；TH—湿热带地区L—内充SF6的产品；电压互感器的型号说明产品型号均以汉语拼音字母表示，字母的代表意义及排列顺序如下：第一个字母：J--电压互感器。

第二个字母：D--单相；S--三相；C--串级式；W--五铁芯柱。

第三个字母：G--干式，J--油浸式；C--瓷绝缘；Z--浇注绝缘；R--电容式；S--三相；Q—气体绝缘。

第四个字母：W--五铁芯柱；B--带补偿角差绕组；X—带剩余电压绕组；N—不带膨胀器。

连字符后的字母：GH--高海拔地区使用；TH--湿热地区使用。

第五个字母：F—测量与保护绕组分开5.避雷器型号中字母代表的意义一、YH还是HY的问题。

首先要知道，Y和H是什么意思。

Y表示“金属氧化物”，即我们通常所说的氧化锌避雷器；H表示“复合外套”，即我们通常所说的硅橡胶避雷器。

连起来的意思，就是：硅橡胶氧化锌避雷器。

所以YH和HY是一样的。

断路器当中N、M、H、L分别是什么意思
在断路器当中拥有着许多的型号，但又许多型号只存在一个后缀甚至一个字母的差距，如NM1-630H、NM1-630L还有NM1-3300、NM1-3320等等，那么今天就来讲讲其中的含义。

N为企业特征代号，M为塑料外壳式断路器代号，1为设计序号，630是额定电流为630A，L为标准型，M为较高型，H为高分断型，3300的第1个3代表极数为3极，后面的3是脱扣器方式及附件，2是保护电动机用断路器。

断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

电的产生、输送、使用中，配电是一个极其重要的环节。

配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器。

断路器型号，断路器型号大全，断路器型号一览表我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。

其代表意义为：①—产品字母代号，用下列字母表示：S—少油断路器;DKLZQCN—户内;W—户外。

以数字1、2、3……表示。

④—额定电压，KV。

⑤—其它补充工作特性标志：G—改进型;F—分相操作。

⑥—额定电流，A。

⑦—额定开断电流，KA。

⑧—特殊环境代号。

低压断路器：DW10系列框架式自动开关;DWX15、DW17(ME)DZ10DZ15DZX10DZ20DZ25DWSWSN系列高压户内安装少油断路器; ZW系列高压户外安装真空断路器; ZN系列高压户内安装真空断路器; LW系列高压户外安装SF6断路器; LN系列高压户内安装SF6断路器;注：1、这里的部分型号现已停产，但还有在装的在用。

2、外国引进、合资型号等未列入。

补充：GW-110(III)W-630、G------隔离开关W------(ⅢS-------------少油断路器W-------------户外使用2------------设计序号110----------适用于额定电压为110KV的系统中II-----------本系列开关中的II型开关?????说完一些关于断路器型号数字字母的意义，下面我们来看看那些最常用断路器型号的资料：DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自0.15至50a的电路中。

保护电动机用断路器用来保护电动机的过载和短路，配电用断路器在配电网络中用来分配电能和作线路及电源设备的过载和短路保护之用，亦可分别作为电动机不频繁起动及线路的不频繁转换之用。

DZ10系列塑壳断路器适用于交流50hz、380v或直流220v及以下的配电线路中用来分配电能和保线路及电源设备的过载、欠电压和短路，以及在正常工作条件下不频繁分断和接通线路之用。

DZ12，三舷00v用。

DZ15DZ20）及中，短路和DZ47系列小型断路器主要适用于交流50hz/60hz，额定工作电压为240v/415v及以下，额定电流至60a的电路中，该断路器主要用于现代建筑物的电气线路及设备的过载，短路保护，亦适用于线路的不频繁操作及隔离。

高压断路器技术参数和型号含义高压断路器的作用体现在控制和保护两方面。

第一个是控制作用，以电网在实际运行中的需要为依据，对电气设备的使用或退出以及线路的运行进行控制；第二个是保护作用，保护对象是电网中没有运行障碍的部分，在电气设备或电力线路运行时出现故障的情况下，在电保护自动装置发出跳闸指令时，开启断路器，及时准确的将出现故障的设备和线路切割掉，以此保证没有故障的部分进行工作。

1.高压断路器种类繁多，一般可按下列方式分类。

按断路器的灭弧原理或灭弧介质分为油断路器、真空断路器、高氟化硫（SF6）断路器。

①真空断路器：指利用真空的高介质强度来灭弧的断路器。

②六氟化（SP6）断路器：指利用具有优异的绝缘性能和灭弧性能的六氟化气体作为灭弧介质和绝缘介质。

可发展成为六氟化硫组合电器。

此外，高压断路器按其安装地点的不同，可分为户内式和户外式两种。

2.高压断路器的技术参数和型号含义。

2.1高压断路器的技术参数：①额定电压：指断路器长时间运行能够承受的正常工作电压。

它不仅决定了断路器的绝缘水平，而且在相当程度上决定了断路器的总体尺寸和灭弧条件。

②最高工作电压：考虑输电线路有电压降，线路供电端母线电压高于受电端母线电压，使断路器可能在高于额定电压下长期工作，因此，规定了断路器有一最高工作电压。

按国际上的普遍做法，220kV 及以下设备，其最高工作电压为额定电压的1.15倍；对于330kV的设备，规定为1.1倍。

③额定电流：指断路器在额定容量下允许长期通过的工作电流。

它决定了断路器解头和导电部分的截面积，并且在某种程度上也决定了它的结构。

一般在环境温度为40℃时，常用断路器额定电流等级为200、400、630、1000、1250、1600、3150。

④额定开断电流：是体现断路器开断能力的依据，额定电压下，断路器能开断的电流最大值⑤动稳定电流：它的别称是极限通过电流，是指处在闭合情况下的断路器，允许通过的最大的短路电流值，它的存在说明断路器受短路电流影响，承受电动力能力的强弱。
