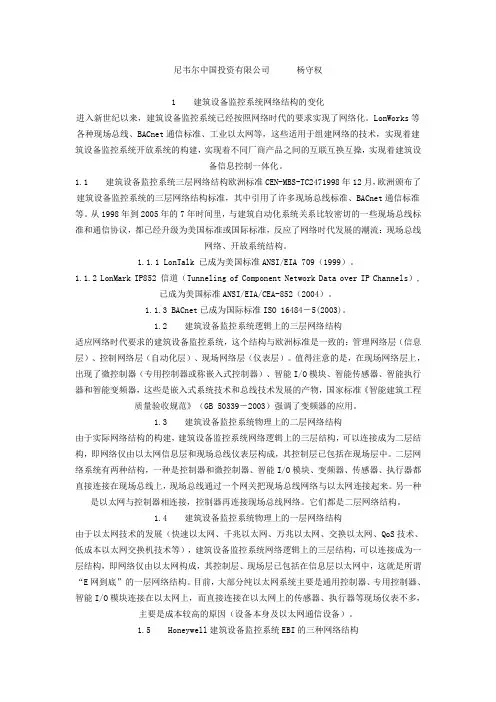

论现代建筑设备监控系统及其控制技术

尼韦尔中国投资有限公司杨守权1 建筑设备监控系统网络结构的变化进入新世纪以来，建筑设备监控系统已经按照网络时代的要求实现了网络化。

LonWorks等各种现场总线、BACnet通信标准、工业以太网等，这些适用于组建网络的技术，实现着建筑设备监控系统开放系统的构建，实现着不同厂商产品之间的互联互换互操，实现着建筑设备信息控制一体化。

1.1 建筑设备监控系统三层网络结构欧洲标准CEN-MBS-TC2471998年12月，欧洲颁布了建筑设备监控系统的三层网络结构标准，其中引用了许多现场总线标准、BACnet通信标准等。

从1998年到2005年的7年时间里，与建筑自动化系统关系比较密切的一些现场总线标准和通信协议，都已经升级为美国标准或国际标准，反应了网络时代发展的潮流：现场总线网络、开放系统结构。

1.1.1 LonTalk 已成为美国标准ANSI/EIA 709（1999）。

1.1.2 LonMark IP852 信道（Tunneling of Component Network Data over IP Channels）,已成为美国标准ANSI/EIA/CEA-852（2004）。

1.1.3 BACnet已成为国际标准ISO 16484－5(2003)。

1.2 建筑设备监控系统逻辑上的三层网络结构适应网络时代要求的建筑设备监控系统，这个结构与欧洲标准是一致的：管理网络层（信息层）、控制网络层（自动化层）、现场网络层（仪表层）。

值得注意的是，在现场网络层上，出现了微控制器（专用控制器或称嵌入式控制器）、智能I/O模块、智能传感器、智能执行器和智能变频器，这些是嵌入式系统技术和总线技术发展的产物，国家标准《智能建筑工程质量验收规范》（GB 50339－2003）强调了变频器的应用。

1.3 建筑设备监控系统物理上的二层网络结构由于实际网络结构的构建，建筑设备监控系统网络逻辑上的三层结构，可以连接成为二层结构，即网络仅由以太网信息层和现场总线仪表层构成，其控制层已包括在现场层中。

一、建筑设备监控系统（一）一般规定<1>本章适用于智能建筑工程中建筑设备监控系统的工程实施及质量控制、系统检测和竣工验收。

<2>建筑设备监控系统用于对智能建筑内各类机电设备进行监测、控制及自动化管理，达到安全、可靠、节能和集中管理的目的。

<3>建筑设备监控系统的监控范围为空调与通风系统、变配电系统、公共照明系统、给排水系统、热源和热交换系统、冷冻和冷却水系统、电梯和自动扶梯系统等各子系统。

（二）工程实施及质量控制<1>设备及材料的进场验收应符合下列要求：<1.1>电气设备、材料、成品和半成品的进场验收应按《建筑电气安装工程施工质量验收规范》GB50303中第3.2节的有关规定执行；<1.2>各类传感器、变送器、电动阀门及执行器、现场控制器等的进场验收要求：<1.2.1>查验合格证和随带技术文件，实行产品许可证和强制性产品认证标志的产品应有产品许可证和强制性产品认证标志。

<1.2.2>外观检查：铭牌、附件齐全，电气接线端子完好，设备表面无缺损，涂层完整。

<2>建筑设备监控系统安装前，建筑工程应具备下列条件：<2.1>已完成机房、弱电竖井的建筑施工；<2.2>预埋管及预留孔符合设计要求；<2.3>空调与通风设备、给排水设备、动力设备、照明控制箱、电梯设备安装就位，并应预留好设计文件中要求的控制信号接入点。

<3>施工中的安全技术管理，应符合《建设工程施工现场供用电安全规范》GB50194和《施工现场临时用电安全技术规范》JGJ46中的有关规定。

<4>施工及施工质量检查应符合下列要求：<4.1>电缆桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线、电缆导管和线路敷设，电线、电缆穿管和线槽敷线的施工应按GB50303中第12章至第15章的有关规定执行，在工程实施中有特殊要求时应按设计文件的要求执行；<4.2>传感器、电动阀门及执行器、控制柜和其他设备安装时应符合GB50303第6章及第7章、设计文件和产品技术文件的要求。

建筑设备监控系统及安装技术分析摘要：建筑设备监控系统，能实时对建筑中不同设备的状态进行监控，具体应用时，应该在保障建筑设备监控系统能够安全运行的前提下，减小其整体能耗，实现绿色化发展目标。

建筑设备监控系统的安装调试工作极具专业性，施工难度较高，不仅要了解各环节技术规范，还要知道相关的标准要求，否则会留下严重的风险隐患。

本文结合了实例建筑项目，介绍其设备监控系统的具体安装技术，并总结了施工中的注意事项。

关键词：建筑设备监控系统；空调系统；新风系统；空气质量监测；DDC；传感器1项目概况项目占地13914㎡，建筑面积达到8.46万㎡，建筑形体为U形，地上15层，地下3层。

以框架－剪力墙结构为主，部分设计为框架结构。

底层有部分用作商业场所，其余均用作办公楼。

建筑物内部装有设备监控系统，可以对楼内各种电子系统、还有空气质量等实施集中监控，在节地、节水、节材、节能等方面均有成效，达到了绿色环保目标。

2监控系统功能2.1对空调系统实施监控空调系统的基本组成不仅仅是空调机组跟新风机组，还有自然通风系统，除此之外，还有一些风机、盘管之类的设备。

其具体监控功能包括：对室内环境温湿度进行适当的调节，检测、控制整个空调系统的具体运行状态，依照实际需求自动对空调系统中相应设备进行启停控制，对通风换气流量实施监测，还可以在系统中出现故障时自动报警。

2.1.1对空调机组实施监控图1对空调机组实施监控的基本原理图由图1可知，空调机组监控内容有：1）能源塔的运转、启停状态，还有故障报警；2）机组的运转、启停状态，运行记录，还有故障报警；3）冷却水泵的运行记录，运转状态，还有故障报警；4）冷冻水泵的运转状态，一定时间段内的历史运行记录，还有在出现相关故障时自动报警；5）对冷冻水系统正常运行期间的供水水温高低、回水水温高低，还有压力大小实施监测；6）对冷却水系统正常运行期间的供水水温高低、回水水温高低，冷冻水的平均流量，还有一定时间段内的累计流量实施监测；7）结合建筑物内的实际需求，对阀门的具体开度加以调节。

建筑设备监控与管理
建筑设备监控与管理是建筑维护和运营的重要环节。

通过对建筑设备的监控和管理，可以及时发现和处理设备故障，保证建筑设备的正常运行，延长设备的使用寿命，提高建筑物的安全性和节能性。

建筑设备监控与管理主要包括以下几个方面：
首先，建立完善的监控系统。

通过安装传感器、监控摄像头等设备，实时监测建筑设备的运行状态和工作环境，及时发现设备异常和安全隐患，并进行预警和报警处理。

其次，建立定期检查和维护机制。

定期对建筑设备进行检查和维护，包括清洁、润滑、检修等工作，及时发现和处理设备故障，预防设备损坏和事故发生。

再次，建立数据管理和分析系统。

通过对建筑设备的运行数据进行采集和分析，可以了解设备的运行情况和性能指标，及时调整设备运行参数，提高设备运行效率和节能性。

最后，建立维修记录和规范操作制度。

建立设备维修记录和操作规范，记录设备的维护和维修情况，规范设备的使用和维护流程，提高设备的使用寿命和安全性。

通过以上的建筑设备监控与管理措施，可以有效提高建筑设备的运行效率和安全性，保障建筑物的正常运行和使用，为建筑的可持续发展提供保障。

建筑设备监控（楼宇自控）系统施工技术方案一、一般规定1.1 本章适用于建筑弱电工程中建筑设备监控系统的工程实施，建筑设备监控系统施工质量的验收应执行《智能建筑工程质量验收规范》GB50339和《智能建筑工程检测规程》CECS 182:2005相关章节的规定。

1.2 建筑设备监控系统的施工验收应与建筑节能工程施工质量验收同步进行，并执行《建筑节能工程施工质量验收规范》GB50411-2007的有关规定。

1.3 建筑设备监控系统的工程范围应包括建筑运行管理、建筑环境监控和给排水、供电、照明、电梯、自动扶梯等监控子系统以及现场仪表、变频设备、控制中心等现场设施的施工与验收。

二、施工准备2.1 根据项目的总体进度安排编写施工计划书，包括工期计划、材料设备进场计划、人员配置计划、工序衔接要求、设备安装内容及步骤、调试计划、验收计划等内容。

2.2 在施工之前对下列施工图及设计文件进行复查，确保文件齐全并符合设计要求：1、建筑设备监控系统图；2、建筑设备监控系统及其集成的各子系统以及现场仪表等的施工安装图；3、建筑设备监控系统软件安装手册；4、系统接线图及控制器盘箱接线图；5、所有与第三方系统连接的接口安装及使用说明；6、系统所监控的设备或受控对象的控制策略说明；包括所有模拟量控制、数字量控制，顺序控制及系统连锁的控制原理图；7、对被控设备实施的节能措施和节能机理的说明；8、与设计单位确认后的现场仪表中的阀门、流量计的设计计算书；9、建筑设备监控系统设备验收测试大纲、接口测试大纲、系统调试大纲等技术文件。

三、施工要点3.1 建筑设备监控系统的线缆、线缆防护系统，供电及防雷接地的安装以及隐蔽工程的检查与验收应符合《智能建筑工程施工规范》GB50606的有关规定。

8.3.2 控制中心设备的安装应符合下列要求：1、控制台安装位置应符合设计要求，安装应平稳牢固，便于操作维护。

2、控制台内机架、配线、接地应符合设计要求。

1.1建筑设备监控系统1.1.1系统概述1、本项目设置建筑设备监控系统，系统服务器设于地下一层网络机房、工作站与建筑能效管理系统合用，设于1栋半地下一层消防兼安防控制室；预留与上一级通讯的接口。

2、建筑设备管理系统是由中央管理站、各种现场数字控制器及各类传感器、执行机构组成的、能够完成多种控制及管理功能的网络系统。

通讯方式采用TCP/IP协议。

3、系统对机电设备进行实行全自动的综合管理，优化系统运行控制、收集分析运行数据、故障自动报警，以延长设备使用寿命、节省能耗、简化管理；4、系统服务器具备与其它系统间通信联网和联动控制的硬件接口和软件接口，并提供简洁的图形化界面，可以使操作人员非常直观的对所有设备进行操作、管理工作，并可以及时获取各种设备的运行状态、运行参数、故障及报警信息，从而有效的提高管理水平和工作效率，降低人员及运营成本。

5、监控对象：冷源系统、空调、新风机组、通风系统、给排水系统、锅炉系统、电梯系统、电力监控系统、柴油发电机组、智能照明系统，其中锅炉系统、电梯系统、电力监控系统、柴油发电机组、智能照明系统给排水变频控制均通过接口方式集成到BAS，只监视不控制；6、现场控制器接入智能专网与管理主机通讯。

1.1.2系统功能要求1、系统采用开放的通讯协议，并提供开放的数据格式、通用的第三方接口开发工具，方便与其它系统集成（如BACNet、OPC、Modbus MSTER或CLIENT），可使楼宇自控系统与消防报警、保安监控或其它第三方子系统联网。

2、中央站软件必须采用中文版本B/S架构,以便于在同一网络内管理人员能在不同的办公环境下随时随地的对设备进行监控;中央站软件必须与DDC硬件同一个品牌，以避免软硬件兼容问题。

3、系统要采用无主从（Peer to Peer）通讯方式；在中央监控主机或系统中的任何一块DDC发生故障时，其他的全部现场控制器之间仍能保持通讯畅通并能独立工作。

4、DDC与扩展模块之间的最大通讯速率不小于500Kbps，总线传输距离不小于1000米。

施工安全监测的现代技术施工安全监测是指在建筑施工过程中，通过运用现代技术手段对施工现场进行实时监测和分析，从而提高施工安全水平，减少事故的发生。

随着现代科技的不断发展，施工安全监测技术也得到了快速的发展和应用。

本文将从三个方面介绍施工安全监测的现代技术。

首先，无人机技术在施工安全监测中的应用越来越广泛。

无人机通过搭载高清摄像机、红外热像仪等设备，能够实时获取施工现场的图像和数据，并通过传输设备将数据传输到监控室，实现对施工现场的全方位、全天候的监测。

无人机不仅能够对施工人员的安全进行监测，还可以对施工设备、施工材料等进行监测，及时发现潜在的安全隐患，为施工管理提供可靠的依据。

其次，智能传感器技术的应用也在施工安全监测中得到了广泛应用。

智能传感器能够实时监测施工现场的振动、温度、湿度等参数，并将数据传输到中心控制室，通过数据分析和处理，及时发现施工现场的安全问题。

通过智能传感器技术，可以对施工现场进行精确的安全评估和预警，大大提高了施工安全监测的准确性和及时性。

最后，人工智能技术的应用为施工安全监测提供了更多的可能性。

人工智能可以通过学习和分析大量的数据，建立安全风险模型，识别潜在的安全隐患，并提供相应的预防措施。

同时，人工智能还可以通过与无人机、智能传感器等设备的联动，实现对施工现场的自主监测和管理，进一步提高了施工安全监测的效率和水平。

总之，施工安全监测的现代技术为我们提供了更加有效和可靠的手段来实现施工现场的安全监测和管理。

在建筑施工过程中，我们应积极运用无人机技术、智能传感器技术和人工智能技术，不断提高施工安全监测的准确性和及时性，提升施工安全水平，为我国的建筑工程质量和工程人员的生命安全提供保障。

论建筑设备监控系统的质量控制摘要：建筑设备监控系统是建筑智能化各子系统中的重要子系统，是建筑物管理水平的标志，是建筑物节能的重要手段。

二十多年来，本系统在楼宇建设中得到认同，但舆论认为工程质量不高，没有达到预期效果。

本文从建设方、设计方、工程管理、施工设计及施工实施、调试、检测与验收、物业管理等环节分析其影响系统质量的原因，并针对主要环节提出相应的质量控制建议。

关键词：楼宇自控、质量、控制、分析abstract：building automation system is an important subsystem in intelligent building .it’s a way to measure the management level for the building and is an important means for building energy efficiencykeyword： building automation system， quality， control，analysis楼宇建筑设备监控系统是建筑智能化系统各子系统中重要子系统，是建筑物管理水平的标志，是建筑节能的重要手段。

目前楼宇自控工程大多采用集散控制技术，对建筑设备和环境进行全面、实时的监控，提高建筑设备的运行质量，降低建筑设备的能源消耗。

二十多年来，经过宣传、推广、示范，楼宇自动化工程得到了广大建设方的认同，普遍列入到公共建筑、商务建筑、以及高档住宅建筑的内容中。

但本人认为，国内的楼宇自动化工程质量不高、优质典范工程不多、开通率偏低，未真正达到预期运行效果。

能自动控制运行就可称之为不错的效果，是否达到真正的功能效果，是否能量化其控制结果并不太深究。

由于工程建设过程的复杂性，自控系统的品质受到功能需求、设计水平、施工组织、维护管理等诸多因素影响，究其影响楼宇自动化工程质量的因素，应以建设方、设计方、工程管理、施工设计及施工实施调试、检测与验收、物业管理等多个环节寻求工程质量的答案。

建筑设备监控系统概述
一、简介
建筑设备监控系统是一种网络型的建筑设备管理系统，主要为建筑管
理者提供实时可视化的设备监控、管理及报警服务。

它可以建立基于物联
网（Internet of Things，IoT）的建筑设备互联网，实现实时的设备状
态检测、故障预警和故障分析，并且提供建筑物维护管理的可视化服务，
以及智能室内控制等建筑设备的自动管理功能。

二、主要功能
1、设备监控和报警：建筑设备监控系统可以实时监控建筑物的设备
运行状态，如站点电量、温度湿度监测、锅炉运行状态等，并及时发出报
警警报，以便及时采取措施处理故障。

2、设备维护管理：建筑设备监控系统可以实现建筑设备的可视化管理，从整个周期的设备安装、运行维护、应急处置等方面实现平台化管理，提供给建筑物管理者更多的管理便利。

3、室内智能控制：建筑设备监控系统可以实现室内智能控制，可以
就不同空间内的温度湿度、亮度等参数进行实时监测，并实现室内控制，
节能减排，提高空间管理的效率。

三、系统架构。

建筑智能监控系统与安防在当今社会，随着科技的飞速发展，建筑智能监控系统与安防正日益成为人们关注的焦点。

建筑智能监控系统是指通过先进的技术手段将建筑物内外的监控设备、报警设备等集成在一起，实现对建筑物及其周边环境的全方位监控和管理。

它不仅可以提高建筑物的安全性和管理效益，还能够为人们提供更加便捷和舒适的生活环境。

在本文中，我们将分析建筑智能监控系统与安防的重要性以及其应用。

1. 建筑智能监控系统的重要性建筑智能监控系统在现代社会中发挥着越来越重要的作用。

首先，它能够实现对建筑物的全方位监控，及时发现和报警各种安全隐患，避免事故的发生。

其次，通过对建筑物内部环境的检测和控制，建筑智能监控系统能够提高建筑的能源利用效率，降低能源消耗，实现节能减排的目标。

此外，建筑智能监控系统还能够提高建筑管理的效率和智能化水平，为人们提供更好的使用体验。

综上所述，建筑智能监控系统对于建筑物的安全和管理至关重要。

2. 建筑智能监控系统的应用领域建筑智能监控系统的应用领域广泛，涵盖了各类建筑物和场所。

首先，它广泛应用于商业建筑物和办公楼。

通过安装监控摄像头、门禁系统等设备，建筑智能监控系统可以实现对商业建筑物和办公楼的门禁管控、人员出入管理以及设备和财产的安全监控。

其次，建筑智能监控系统也被广泛应用于住宅小区和公共住宅。

通过安装智能门禁系统、视频监控系统等设备，可以保障住户的安全和隐私。

另外，建筑智能监控系统还应用于交通枢纽、医院、学校等公共场所，以便于管理和保障公共秩序。

总之，建筑智能监控系统的应用范围十分广泛，可以满足不同场所和需求的安全与管理要求。

3. 建筑智能监控系统的技术特点建筑智能监控系统采用了多种先进技术，包括视频监控技术、传感器技术、网络通信技术等。

首先，视频监控技术是建筑智能监控系统的核心技术之一。

通过安装摄像头，建筑智能监控系统可以实时监控建筑物的各个角落，及时发现异常情况。

其次，传感器技术能够实现对建筑物内外环境的检测和监控。

建筑机电系统监控方案简介本文档旨在提供一种建筑机电系统监控方案，以帮助确保机电设备的正常运行和及时识别潜在问题。

通过使用现代监控技术和智能化解决方案，可以提高设备效率，减少故障率，并提供快速响应和迅速修复的能力。

监控设备以下是建议使用的监控设备：1. 温度传感器：用于监测机房、电梯机房、管道等区域的温度变化，以便及时发现过热或过冷的情况。

2. 湿度传感器：用于监测机房、电梯机房、管道等区域的湿度变化，以防止潮湿或干燥导致的设备故障。

3. 压力传感器：用于监测水泵、气体管道、空调系统等的压力变化，以确保系统的正常运行和防止泄漏。

4. 电流传感器：用于监测电气设备的电流变化，以及早期发现电路故障或电路过载。

5. 红外摄像头：用于监控重要区域的人员出入、设备运行情况和火灾等安全问题。

监控系统以下是建议使用的监控系统：1. 数据采集：将各种传感器所获取的信息传输到中央控制室，以进行实时监控和数据分析。

2. 数据分析：利用人工智能和机器研究技术对采集的数据进行分析，确定正常运行的模式，并识别潜在的异常情况。

3. 报警与通知：当监控系统发现异常情况时，及时发送警报和通知给相关人员，以便采取及时措施。

4. 远程监控：通过网络连接，实现对设备运行状态的远程监控和控制，以便随时随地监测和管理设备。

监控策略以下是建议采取的监控策略：1. 预防性维护：根据设备使用寿命和制造商建议的维护周期，定期检查设备，并进行必要的维护和保养。

2. 实时监测：通过监控系统对设备进行实时监测，包括温度、湿度、压力、电流等参数的监测，以及设备状态的在线监测。

3. 数据分析：利用监控系统收集的数据进行分析，识别潜在的问题和趋势，以便及时采取措施预防故障。

4. 历史记录：保留设备监控数据的历史记录，用于故障分析和未来改进。

5. 人工巡检：定期进行设备的人工巡检，确保监控设备的准确性和系统的正常运行。

总结通过实施建筑机电系统监控方案，可以提高设备的可靠性和效率，减少故障率，提前识别潜在问题，并快速进行修复。

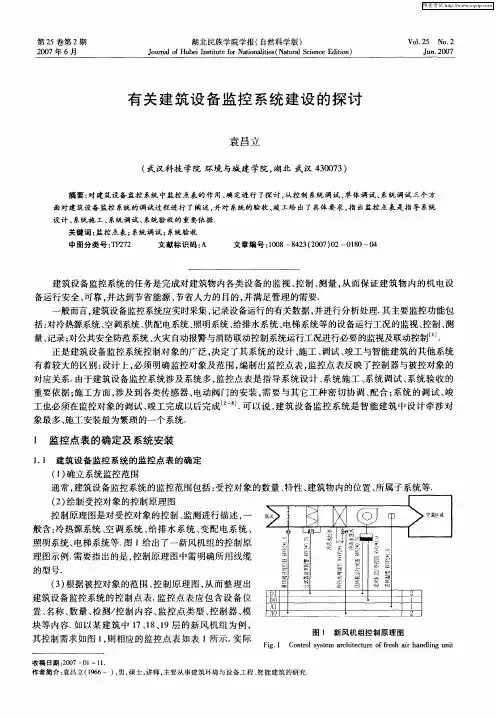

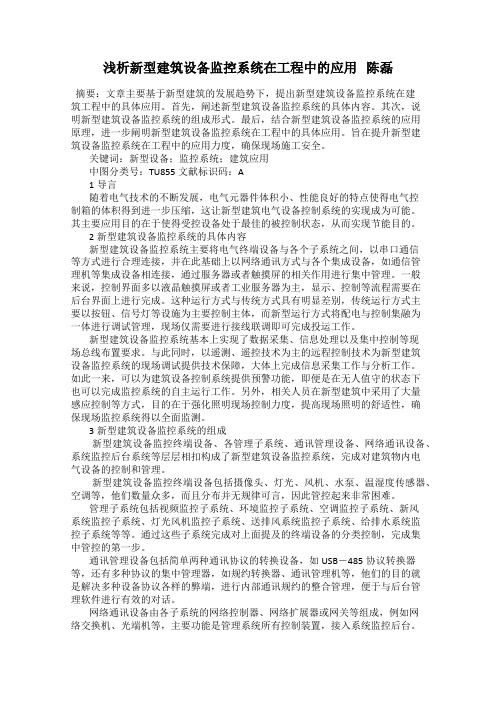

浅析新型建筑设备监控系统在工程中的应用陈磊摘要：文章主要基于新型建筑的发展趋势下，提出新型建筑设备监控系统在建筑工程中的具体应用。
