建筑设备监控系统机电设备控制接口技术

第七篇建筑设备监控系统的安装和调试随着我国经济建设和科学技术的发展,人们对建筑内部的各种机电设备的控制、管理提出了更高的要求，从而极大加速了建筑设备监控系统的发展。

建筑设备监控系统的核心是计算机技术,它以计算机局部网络为通讯基础，对建筑物内部的电力、照明、通风空调、给排水、消防、安保、运输等建筑设备进行全面的运行管理、数据采集和过程控制，使建筑设备安全可靠运行,节约能耗，为人们提供优良的服务. 注意：1、本章所谈的建筑设备监控系统设备的安装和调试,只适用于楼宇建筑设备监控系统安装调试工程。

设备安装所用的支架、支座等制作套第二册相应定额项目;2 、线缆布设套第十一册相应定额项目。

3、全系统的调试费可按总人工费的30％计取。

1、多表远传系统1）远传基表及控制设备安装远传基表分为冷／暖水表、脉冲电表、煤气表和冷／热计量表等四大类，再配以用户采集器、管理中心服务器、微机中心等、构成了智能建筑耗能表远程抄冩智能系统，如下图示（见136页图5—7）其原理是将耗能表(水、电、气、热）的数据转换成脉冲信号,由用户采集器进行实时采集、处理、储存、并通过系统总线将脉冲信号传输到楼宇管理中心服务器。

再经过通讯接口（适配器）集成于物业管理微机管理中心,进行实时耗能表数据自动处理。

同时电力、煤气、自来水和热力公司可通过（LAN）网络直接读取各小区物业管理中心的数据、发出收费通知,从而实现对耗能计量的高效管理。

远传基表的安装分为、冷／暖水表、脉冲电表、煤气表和冷／热计量表等四大类、分别套用12-435～12-438定额号以“个”为计量单位进行计算、其设备费另计。

远传基表的分部分项项目编码为“031203001"其工作内容为:1）远传基表的安装、2）控制阀安装及调试等。

控制阀又称执行机构，是自动控制系统中不可缺少的重要组成部分。

在自动控制系统中、控制设备(执行器、执行机构）接收到来自控制器的指令（控制信号)、可转换成位移输出、并通过相应的调节装置改变流入、流出被控对象的物质或能量,从而实现控制调节温度、压力、流量、液位和湿度等参数的目的。

BAS系统地铁BAS系统：2003年5月，国家质量监督检验检疫总局和建设部，联合发布了国家标准——《G B 50157-2003地铁设计规范》，标准中正式命名“环境与设备监控系统，Building Aut omation System（BAS）”，并对其定义为：“对地铁建筑物内的环境与空气条件、通风、给排水、照明、乘客导向、自动扶梯及电梯、屏蔽门、防淹门等建筑设备和系统进行集中监视、控制盒管理的系统”。

基本功能：1.机电设备监控具有中央和车站二级监控功能；BAS控制命令应能分别从中央工作站、车站工作站和车站紧急控制盘（IBP）人工发布或由程序自动判定执行，并具有越级控制功能，以及所需的各种控制手段；对设备操作的优先级遵循人工高于自动的原则；具备注册和权限设定功能。

2.执行防灾及阻塞模式功能能接收FAS系统车站火灾信息，执行车站防烟、排烟模式；能接收列车区间停车位置信号，根据列车火灾部位信息，执行隧道防排烟模式；能接收列车区间阻塞信息，执行阻塞通风模式；能监控车站逃生指示系统和应急照明系统；能监视各排水泵房危险水位。

3.环境监控与节能运行管理功能通过对环境参数的检测，对能耗进行统计分析，控制通风、空调设备优化运行，通过地铁整体环境的舒适度，降低能源消耗。

4.环境和设备管理功能能对车站环境等参数进行统计；能对设备的运行状况进行统计，据此优化设备的运行，实施维护管理趋势预告，提高设备管理效率。

地铁BAS监控内容：正常运营模式的判定及转换；消防排烟模式和列车阻塞模式的联动；设备顺序启停；风路和水路的联锁保护；大功率设备启停的延时配合；主、备设备运行时间平衡；车站公共区和重要设备房的温度调节；节能控制；运行时间、故障停机、启停、故障次数等统计；配置数据接口以获取冷水机组和水系统相关信息；若冷水机组带有联动控制功能，则空调水系统冷冻水泵、冷却水泵、冷却塔、风机、电动蝶阀的控制程序由冷水机组承担，BAS仅控制冷水机组的投切、监测空调系统的参数和状态、冷量实时运算、记录及累计。

建筑设备管理系统的组成与功能建筑设备管理系统（BuildingManagementSystem，BMS），是智能建筑不可缺少的重要组成部分。

该系统采用计算机、网络通信和自动控制技术，将建筑物或建筑群内的冷热源、照明、空调、送排风、给水排水等众多分散设备的运行、安全状况、能源使用状况及节能管理实行集中监视、管理和分散控制，以达到舒适、安全、可靠、经济、节能的目的，为用户提供良好的工作和生活环境，并使系统中的各个设备处于最佳化运行状态，从而保证系统运行的经济性和管理的智能化。

1、建筑设备管理系统的组成根据对监控和管理的对象及其功能要求的分析，建筑设备管理系统（BMS）的组成如下图所示。

建筑设备管理系统（BMS）的组成其监控的内容包括：楼宇设备自控系统（BAS）、安全技术防范系统（SAS）、火灾自动报警和消防联动控制系统（FAS）、一卡通管理系统（ICS）以及背景音乐和应急广播系统（PAS）。

（1）楼宇设备自控系统（BAS）是智能建筑的重要组成部分，包含了对空调系统、给水排水系统、照明系统、变配电系统等的管理与协调，将对整座建筑的空调机组、送排风机、制冷机组、冷却塔、锅炉、换热器、水箱水泵照明回路、变配电设备、电梯等机电设备进行信号采集和控制，实现大厦设备管理系统自动化，起到改善系统运行品质、提高管理水平、降低运行管理劳动强度、节省运行能耗的作用。

（2）安全技术防范系统（SAS）以声音复核、图像复核、电视监控和通信系统为基础组成部分，加以门禁系统、巡更系统等，在多媒体计算机及软件的管理控制下，将以上系统集成起来实现各种功能，从而构成一个自动化、智能化程度高，功能设备完善，防范严密，综合防范能力强的安全技术防范系统。

（3）火灾自动报警及消防联动控制系统（FAS）一般是由智能火灾报警控制器（火灾显示盘、智能感温感烟探测器、总线隔离模块、监视模块、接口模块、控制模块、现场执行模块等）、消防专用电源、消防对讲电话系统、消防广播控制系统、智能彩色图文显示系统组成。

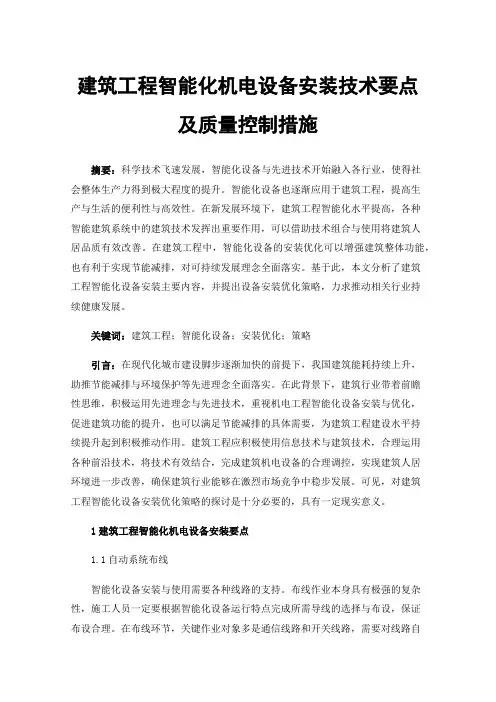

建筑工程智能化机电设备安装技术要点及质量控制措施摘要：科学技术飞速发展，智能化设备与先进技术开始融入各行业，使得社会整体生产力得到极大程度的提升。

智能化设备也逐渐应用于建筑工程，提高生产与生活的便利性与高效性。

在新发展环境下，建筑工程智能化水平提高，各种智能建筑系统中的建筑技术发挥出重要作用，可以借助技术组合与使用将建筑人居品质有效改善。

在建筑工程中，智能化设备的安装优化可以增强建筑整体功能，也有利于实现节能减排，对可持续发展理念全面落实。

基于此，本文分析了建筑工程智能化设备安装主要内容，并提出设备安装优化策略，力求推动相关行业持续健康发展。

关键词：建筑工程；智能化设备；安装优化；策略引言：在现代化城市建设脚步逐渐加快的前提下，我国建筑能耗持续上升，助推节能减排与环境保护等先进理念全面落实。

在此背景下，建筑行业带着前瞻性思维，积极运用先进理念与先进技术，重视机电工程智能化设备安装与优化，促进建筑功能的提升，也可以满足节能减排的具体需要，为建筑工程建设水平持续提升起到积极推动作用。

建筑工程应积极使用信息技术与建筑技术，合理运用各种前沿技术，将技术有效结合，完成建筑机电设备的合理调控，实现建筑人居环境进一步改善，确保建筑行业能够在激烈市场竞争中稳步发展。

可见，对建筑工程智能化设备安装优化策略的探讨是十分必要的，具有一定现实意义。

1建筑工程智能化机电设备安装要点1.1自动系统布线智能化设备安装与使用需要各种线路的支持。

布线作业本身具有极强的复杂性，施工人员一定要根据智能化设备运行特点完成所需导线的选择与布设，保证布设合理。

在布线环节，关键作业对象多是通信线路和开关线路，需要对线路自身屏蔽设置进行充分考虑。

在具体布设环节，施工人员应秉承着分段或者分槽的原则完成电缆与电源线合理布设。

在电子设备所需线路的布设中，注意接地环节，将其科学连至弱电工程。

例如，计算机、显示通道与网络控制器等设备需要注意与单独的接地线进行有效连接，注意通过标注方式明确接地具体途径。

建筑设备监控与管理
建筑设备监控与管理是建筑维护和运营的重要环节。

通过对建筑设备的监控和管理，可以及时发现和处理设备故障，保证建筑设备的正常运行，延长设备的使用寿命，提高建筑物的安全性和节能性。

建筑设备监控与管理主要包括以下几个方面：
首先，建立完善的监控系统。

通过安装传感器、监控摄像头等设备，实时监测建筑设备的运行状态和工作环境，及时发现设备异常和安全隐患，并进行预警和报警处理。

其次，建立定期检查和维护机制。

定期对建筑设备进行检查和维护，包括清洁、润滑、检修等工作，及时发现和处理设备故障，预防设备损坏和事故发生。

再次，建立数据管理和分析系统。

通过对建筑设备的运行数据进行采集和分析，可以了解设备的运行情况和性能指标，及时调整设备运行参数，提高设备运行效率和节能性。

最后，建立维修记录和规范操作制度。

建立设备维修记录和操作规范，记录设备的维护和维修情况，规范设备的使用和维护流程，提高设备的使用寿命和安全性。

通过以上的建筑设备监控与管理措施，可以有效提高建筑设备的运行效率和安全性，保障建筑物的正常运行和使用，为建筑的可持续发展提供保障。

施工中的机电设备安装与监控随着科技和工程技术的不断发展，机电设备在施工中扮演着越来越重要的角色。

机电设备的安装和监控是施工过程中必不可少的环节，对于工程的质量、进度和安全都起着至关重要的作用。

本文将着重探讨施工中机电设备安装与监控的相关问题。

一、机电设备的安装机电设备的安装是施工过程中一项极为关键的任务。

它要求工程技术人员具备扎实的专业知识和丰富的实践经验。

首先，施工团队必须根据施工方案和设计图纸准确地确定机电设备的布置位置。

其次，安装过程中需要对设备进行合理的定位、固定和连接，确保其稳定性和可靠性。

最后，安装人员还要进行各项测试和调试工作，确保机电设备能够正常运行。

在机电设备的安装中，值得关注的一个重要问题是质量控制。

施工团队应该严格按照相关的质量标准和规范进行操作，对机电设备的质量进行全程监督和检测，确保设备的功能完好、运行正常。

此外，材料的选择也是非常重要的。

优质的材料能够提高机电设备的使用寿命和稳定性，减少故障的发生。

二、机电设备的监控机电设备的监控是施工中必不可少的环节，它能够及时发现设备的异常状况，并采取相应的措施进行修复，从而确保工程的正常进行和安全性。

监控系统可以实现对机电设备的实时监测以及数据采集和分析，提供准确的信息和指导，以帮助工程技术人员及时处理问题和做出决策。

机电设备的监控系统通常包括各种传感器、数据采集与传输设备以及监控平台。

传感器能够感知机电设备的各种参数和状态，如温度、湿度、振动等，将采集到的数据传输给监控平台。

监控平台通过数据分析和处理，可以实时监测机电设备的运行状态，并根据设定的阈值进行预警和报警。

监控系统还可以对设备进行远程操作和控制，提高施工效率和安全性。

在机电设备的监控中，关键是要及时发现设备的故障和隐患，采取相应的措施进行维修和保养。

监控系统不仅要有高性能的硬件设备，还需要有智能化的软件系统，能够对设备进行自动分析和判断，提供及时的报警和故障诊断。

此外，监控系统还可以运用大数据和人工智能技术，对设备的运行情况进行预测和优化，提高设备的运行效率和可靠性。

1技术规格书1.招标物资名称及技术规定BAS系统技术条件. 1.1.1工程概况BAS系统（机电设备监控系统）车站内的机电设备如空调机组、新风换气机、送/排风机、风幕机、潜污泵、电/扶梯、风冷热泵、FAS、变配电等设备或系统，采用先进的计算机技术、控制技术和通信技术进行自动监视、控制和管理，以达成节能、安全、提高管理水平的目的。

1.1.2环境条件环境温度1.1.2.1 户外设备：-20℃～+50℃；1.1.2.2 户内设备：0℃～+40℃；1.1.2.3 相对湿度：月≤85%，日≤90%；1.1.2.4海拔高度：≤1000m。

1.1.2.5地震条件: 地震烈度:Ⅶ度1.1.2.6 储运温度：－25℃～+65℃；1.1.3采用标准1.1.3.1重要技术标准所有设备的设计、制造、检查、实验、及特性除本规范书规定的特别标准外，都应遵照使用中国国家标准（GB）、铁道行业标准（TB）和国际单位制（SI）标准。

《铁路电力设计规范》（TB10008-2023）《民用建筑电气设计规范》(JGJ16-2023)《智能建筑设计标准》(GB/T50314-2023)《智能建筑工程质量验收规范》（GB50339－2023）《采暖通风与空气调节设计规范》(GB50019-2023)《综合布线系统工程设计规范》（GB50311－2023）《综合布线系统工程验收规范》（GB50312－2023）《建筑物防雷设计规范》（GB50057－2023）《商用建筑线缆标准》（EIA/TIA－569）《信息技术互连国际标准》（ISO/IEC11801－95）《自动化仪表安装工程质量检查评估标准》（GBJ131－90）《自动化仪表工程施工及验收规范》（GB50093-2023）《建筑电气工程施工质量验收规范》（GB50303-2023）《建筑物电子信息系统防雷技术规范》（GB50343-2023）其他相关规程规范。

上述技术标准和规范如有局限性之处或未能达成国际最新标准时，招标人应使系统的设计、施工及选用的设备和材料符合最新版本的国际和国家标准、规范以及所采用版本的有关技术资料。

建筑设备监控系统安装标准[ 1 ]一般规定1、本章适用于智能建筑工程中建筑设备监控系统的工程实施及质量控制、系统检测和竣工验收。

2、建筑设备监控系统用于对智能建筑内各类机电设备进行监测、控制及自动化管理，达到安全、可靠、节能和集中管理的目的。

3、建筑设备监控系统的监控范围为空调与通风系统、变配电系统、公共照明系统、给排水系统、热源和热交换系统、冷冻和冷却水系统、电梯和自动扶梯系统等各子系统。

[ 2 ]工程实施及质量控制1、设备及材料的进场验收应符合下列要求：（1）电气设备、材料、成品和半成品的进场验收应按《建筑电气安装工程施工质量验收规范》GB50303中第3.2节的有关规定执行；（2）各类传感器、变送器、电动阀门及执行器、现场控制器等的进场验收要求：1）查验合格证和随带技术文件，实行产品许可证和强制性产品认证标志的产品应有产品许可证和强制性产品认证标志。

2）外观检查：铭牌、附件齐全，电气接线端子完好，设备表面无缺损，涂层完整。

2、建筑设备监控系统安装前，建筑工程应具备下列条件：（1）已完成机房、弱电竖井的建筑施工；（2）预埋管及预留孔符合设计要求；（3）空调与通风设备、给排水设备、动力设备、照明控制箱、电梯设备安装就位，并应预留好设计文件中要求的控制信号接入点。

3、施工中的安全技术管理，应符合《建设工程施工现场供用电安全规范》GB50194和《施工现场临时用电安全技术规范》JGJ46中的有关规定。

4、施工及施工质量检查应符合下列要求：（1）电缆桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线、电缆导管和线路敷设，电线、电缆穿管和线槽敷线的施工应按GB50303中第12章至第15章的有关规定执行，在工程实施中有特殊要求时应按设计文件的要求执行；（2）传感器、电动阀门及执行器、控制柜和其他设备安装时应符合GB50303第6章及第7章、设计文件和产品技术文件的要求。

5、工程调试完成后，系统承包商要对传感器、执行器、控制器及系统功能（含系统联动功能）进行现场测试，传感器可用高精度仪表现场校验，使用现场控制器改变给定值或用信号发生器对执行器进行检测，传感器和执行器要逐点测试；系统功能、通信接口功能要逐项测试；并填写系统自检表。

建筑设备监控（楼宇自控）系统施工技术方案一、一般规定1.1 本章适用于建筑弱电工程中建筑设备监控系统的工程实施，建筑设备监控系统施工质量的验收应执行《智能建筑工程质量验收规范》GB50339和《智能建筑工程检测规程》CECS 182:2005相关章节的规定。

1.2 建筑设备监控系统的施工验收应与建筑节能工程施工质量验收同步进行，并执行《建筑节能工程施工质量验收规范》GB50411-2007的有关规定。

1.3 建筑设备监控系统的工程范围应包括建筑运行管理、建筑环境监控和给排水、供电、照明、电梯、自动扶梯等监控子系统以及现场仪表、变频设备、控制中心等现场设施的施工与验收。

二、施工准备2.1 根据项目的总体进度安排编写施工计划书，包括工期计划、材料设备进场计划、人员配置计划、工序衔接要求、设备安装内容及步骤、调试计划、验收计划等内容。

2.2 在施工之前对下列施工图及设计文件进行复查，确保文件齐全并符合设计要求：1、建筑设备监控系统图；2、建筑设备监控系统及其集成的各子系统以及现场仪表等的施工安装图；3、建筑设备监控系统软件安装手册；4、系统接线图及控制器盘箱接线图；5、所有与第三方系统连接的接口安装及使用说明；6、系统所监控的设备或受控对象的控制策略说明；包括所有模拟量控制、数字量控制，顺序控制及系统连锁的控制原理图；7、对被控设备实施的节能措施和节能机理的说明；8、与设计单位确认后的现场仪表中的阀门、流量计的设计计算书；9、建筑设备监控系统设备验收测试大纲、接口测试大纲、系统调试大纲等技术文件。

三、施工要点3.1 建筑设备监控系统的线缆、线缆防护系统，供电及防雷接地的安装以及隐蔽工程的检查与验收应符合《智能建筑工程施工规范》GB50606的有关规定。

8.3.2 控制中心设备的安装应符合下列要求：1、控制台安装位置应符合设计要求，安装应平稳牢固，便于操作维护。

2、控制台内机架、配线、接地应符合设计要求。

新型强弱电一体化建筑设备监控系统的优势浅析摘要：本文主要阐述传统建筑设备监控系统在系统形式、设计/施工难度、与机电设备配合要求、维护便利性等方面在实际工程建设过程中暴露的短板，并对此阐述新型一体化建筑设备监控系统在这些方面的优势，从而为建筑设备监控系统的形式选择上提供新的思路，供有关人员在同类项目设计时作为参考。

关键字：传统建筑设备监控系统、DDC（Direct Digital Controller）控制器、二次控制回路；一体化建筑设备监控系统、机电设备专用控制器、一次控制回路直接。

一．前言建筑设备监控系统通过对建筑内暖通、给排水、电气等机电设备进行自动化监控，以达到保证室内环境舒适、保障机电设备合理运行、方便管理、节省能源、降低运营成本的目的。

目前比较成熟且主流的建筑设备监控系统仍以是采用基于通用数字控制器（DDC）形式的系统；但随着相关技术的不断发展，近年来也出现了一些与传统形式有着一定区别的建筑设备监控系统，其中一种采用强弱电一体化形式的建筑设备监控系统在一些工程项目中得到应用。

二．系统简介传统的建筑设备监控系统采用的是通用控制器，对不同的设备监控采用多种通用控制进行搭配，随后通过对控制器端口进行定义，内部逻辑二次编程和绑定端口点位，从而对不同受控设备的设置相应的DDC控制箱单元。

DDC控制器箱与受控设备控制柜各自独立，需要从DDC控制器箱至受控设备控制柜敷设监控线缆。

一般来讲DDC控制器提供的控制信号是AC24V信号，设备控制箱内需要配合该控制信号类型，提供24V中继的二次控制回路。

强弱电一体化的建筑设备监控系统针对常见的受控机电设备采用的是按设备类型区分的专用控制器，比如空调箱、水泵、风机、照明等均配有特定类型的控制器。

控制器端口、控制程序、控制参数也基本采用预置固化的方式。

专用控制器直接安装于受控设备的控制箱内，控制器的输出端口可直接接入控制箱的220VAC二次控制回路，无需敷设控制器至控制箱的监控线缆，无需设置AC24V中继二次回路。

建筑设备监控系统1 系统定义、系统的基本组成、系统的主要特点1.1系统定义建筑设备监控系统（Building Automation System-BAS）是将建筑物或建筑群内的空调与通风、变配电、照明、给排水、热源与热交换、冷冻和冷却、电梯和自动扶梯等系统，以集中监视、监控和管理为目的构成的综合系统。

1.2系统的基本组成建筑设备监控系统通常是由中央站、现场控制器、仪表和通信网络四个主要部分组成。

1)中央站:是由硬件部分和软件部分组成见表1.2-1。

表1.2-12)现场控制器:通常是由微处理器、网络通信模块、输入输出模块、储存器、电源等部分组成。

3)仪表见表1.2-2 。

表1.2-24)通信网络:建筑设备监控系统的通信网络结构模式为集散式或分布式控制方式，由管理层网络和监控层网络组成。

1.3系统的主要特点采用建筑设备监控系统后能达到以下良好的效果：●确保建筑物内具有最佳的工作与生活环境；●有效节约电能；●大量节省管理人员；●延长设备的使用寿命；●提高建筑物自身以及人员与设备的整体安全水平；●全面提高设备管理水平。

2 系统分类与基本特点、功能、适用范围2.1系统分类、基本特点、功能、适用范围 1）系统分类、基本特点见表2.1。

2）功能：是优化建筑物内空调与通风、变配电、照明、给排水、热源与热交换、冷冻和冷却、电梯和自动扶梯等系统的运行管理，使各系统的运行达到状况最佳、最经济合理。

同时为建筑物内人们的工作和生活提供高度安全的、高效率的、舒适的、温馨的、便利的环境，并节省建筑物能耗和提高工作人员效率，减少运行人员及费用。

3）适用范围：适用于建筑物或建筑群内的空调与通风、变配电、照明、给排水、热源与热交换、冷冻和冷却、电梯和自动扶梯等系统的集中监视、监控和管理。

3 设计依据及产品选用应遵循的相关标准、规范4 产品选用及工程设计要点4.1工程设计要点1）建筑设备监控系统的设计要素见表4.1-1。

表4.1-1表2.12）每台现场控制器的输入输出接口数量与接口类型应用所监控的设备要求相适应，并留有10％～15％的余量。

建筑设施监控系统施工工艺标准总则合用范围本章合用于智能建筑工程中建筑设施监控系统的工程实行及质量控制、系统检测和完工查收。

编制参照标准及规范GB50339-2003 智能建筑工程质量查收规范GB/T50314-2000 智能建筑设计标准GB50303-2002 建筑电气安装工程施工质量查收规范术语和符号术语建筑设施自动化系统（BAS）building automation system将建筑物或建筑群内的空调与通风、变配电，照明、给排水、热源与热交换、冷冻和冷却及电梯和自动扶梯等系统，以集中监督、控制和管理为目的构成的综合系统。

本规范所用建筑设施监控系统与此条通用。

基本规定1建筑设施监控系统用于对智能建筑内各种机电设施进行监测、控制及自动化管理，达到安全、靠谱、节能和集中管理的目的。

建筑设施监控系统的监控范围为空调与通风系统、变配电系统、公共照明系统、给排水系统、热源和热互换系统、冷冻和冷却水系统、电梯和自动扶梯系统等各子系统。

施工准备技术准备施工行进行图纸会审。

施工前应编制施工组织设计（施工方案），并报上一级技术负责人审察赞同。

施工前应进行技术交底，明确施工方法及质量标准。

明确区分建筑物自动化系统（BAS）供货商与各子系统供货商之间资料（设施）供给接口。

两方所供设施一定知足系统设计要求或两方签署的接口技术协议。

资料准备中央站计算机、网关、DDC控制器、各种传感器、变送器、阀门及其履行机构、桥架线槽、各种管材、线缆、型材等。

主要机具2电焊机、切割机、砂轮机、对讲机、专用工具等。

测试用具：数字万用表、示波器、温度计、精细压力表、标准信号发生器、兆欧表、接地电阻测试仪等。

作业条件已达成机房、弱电竖井的建筑施工。

预埋管及预留孔切合设计要求。

设施机房施工完成，机房环境、电源及接地安装已达成，具备安装条件。

空调与通风设施、给排水设施、动力设施、照明控制箱、电梯等设施安装就位，并应预留好设计文件中要求的控制信号接入点。

2018二建《机电工程》教材：建筑智能化工程的组成和施工程序2018年历年真题、模拟题尽收其中，全数由业界权威名师精心解析，精细化试题分析，完美解析一网打尽，在线做题请进。

2018年二级建造师考试时刻估量5月26-27日，考试报名时刻估量1-3月，为了帮忙考生们更好的梳理考点，小编特为大伙儿整理了2018二级建造师《机电工程》教材：建筑智能化工程的组成和施工程序，包括建筑智能化工程的组成、用户互换系统、电视会议系统、有线电视及卫星电视接收系统、公共广播系统、信息网络系统、综合布线系统、火灾自动报警系统、平安技术防范系统、建筑设备监控系统、智能化集成系统、机房工程和防雷与接地、建筑智能化工程的施工程序，赶紧来开森学学习吧。

更多二级建造师报名条件、二级建造师备考指导等信息请持续关注开森学官网二级建造师频道。

2H314040 建筑智能化工程施工技术建筑智能化工程的施工一样由工程承包方负责工程的施工图深化，设备、材料采购，线路管路的施工，设备安装与检测，系统试运行，检测及验收交付利用。

本目重点是：建筑智能化工程的组成和施工程序，智能化系统设备元件安装技术。

2H314041 建筑智能化工程的组成和施工程序建筑智能化工程（分部工程）按《建筑工程施工质量验收统一标准》GB50300—2021和《智能建筑工程质量验收标准》GB50339—2021标准划分为19个子分部工程，每一个子分部工程又由多个分项工程组成。

智能化工程的要紧子分部工程是：智能化集成系统、用户互换系统、信息网络系统、综合布线系统、有线电视及卫星电视接收系统、公共广播系统、会议系统、建筑设备监控系统、火灾自动报警系统、平安技术防范系统和机房工程等。

（一）用户互换系统用户互换系统包括：线缆敷设、设备安装、软件安装、接口等。

用户互换设备一样有程控数字用户互换机、虚拟互换机、机、机等。

（二）电视会议系统会议系统包括：会议扩声系统、会议视频显示系统、会议灯光系统、会议同声传译系统、会议讨论系统、会议电视系统、会议表决系统、会议集中操纵系统、会议摄像系统、会议录播系统和会议签到治理系统等。

建筑智能化系统工程质量检测作业指导书建筑设备监控系统检测作业指导书1 适用范围本细则适用于建筑设备监控系统的检测工作。

2 依据标准GB 50339—2003《智能建筑工程质量验收规范》.3 一般规定建筑设备监控系统用于对智能建筑内各类机电设备进行监测、控制及自动化管理，达到安全、可靠、节能和集中管理的目的。

建筑设备监控系统的监控范围为空调与通风系统、变配电系统、公共照明系统、给排水系统、热源和热交换系统、冷冻和冷却水系统、电梯和自动扶梯系统等各子系统.4 检测项目4.1 空调与通风系统表1表24。

3 公共照明系统表3表44。

5热源和热交换系统表54.6 冷冻和冷却水系统表64.7电梯和自动扶梯系统表74.8建筑设备监控系统与子系统（设备)间的数据通信接口表84。

9中央管理工作站与操作分站功能表94。

10系统实时性表104.11 系统可维护功能表114.12 系统可靠性检测表125 仪器设备过程校验仪、电流互感器、VC9801A+万用表、VC60B兆欧表、HDS1022M数字存储示波器、HC520温湿度计、DM1—010数字秒表、TES1350A数字声级计、AVM —01风速仪、MT4红外测温仪等。

6 检测程序6.1检测准备6.1。

1仪器设备的检查检测前应确认检验用仪器是否完好，是否在计量检定测试的周期内，检验结果是否合格。

对仪器设备完好情况及调校情况应进行记录，对使用过程中仪器出现的故障及异常情况也应进行详细记录。

6。

1。

2 检测仪器按其说明书规定预热,检测工具应在检测环境中放置足够时间。

6.1.3 测试前查看相关资料,工程设计方案，对照标准确定检测项目,必要时编写测试方案。

6。

1。

4检测前现场操作时，仪器设备自校，记录现场环境条件。

6。

1。

5对项目有效性进行检查和确认（查看工程是否完工等）。

6。

1.6明确样品的编号原则。

6。

2 检测方法6.2。

1 空调与通风系统6.2.1。

1系统控制功能6。

2。
