安 全该机电设备是在工业强电流的条件下使用的。
在操作中，该设备上有些裸露零件带电，同时有些零件能够运动或转动，都是很危险的。
因此，未经许可拆下所需的罩盖，不合理的使用，不正确的操作或不合适的维护，均会造成严重的人身伤害或损坏设备性能。
为了设备的安全，必须保证：——仅允许有资格的人员对这些机械和设备进行作业。
——无论何时，在上述有资格的人员对该机械和设备进行作业时，他们都应备有这些机械和设备的操作说明书或其它产品文件，以便按说明书的要求执行。
——严禁没有资格的人员对该机械和设备进行作业或在其附近进行作业。
目 录1、调试步骤 (1)2、使用须知 (2)3、结构与原理 (2)4、产品型号及性能参数 (4)5、安装 (5)6、操作 (7)7、防爆要点（隔爆型） (26)8、维修及保养 (26)附录 1：2SA8电动执行机构用户接线图 (28)附录 2：2SA8电动执行机构主要技术参数 (29)附录 3：2SA8电动执行机构出厂设置参数一览表 (30)附录 4：2SA8电动执行机构报警故障一览表 (31)附录5：开关型电动执行机构与调节型电动执行机构功能对照一览表 (32)附录 6: 中英文菜单对照表 (33)1、调试步骤参照附图一，正确接线，并通电。
通电后操作面板上显示屏显示如下：若进入此处指示箭头在“浏览”NEXT按钮切换到“设置”CLOSE按钮，阀门关向动作，当阀门到达用户所需位置时停止按住OPEN按钮，阀门开向动作，当阀门到达用户所需位置时停止按OK确定后保存设置，基本调试完成！2、使用须知1、2SA8系列电动执行机构在运输、保管、安装、调试、运行、维修时应严格按照本说明书的各项要求进行，以避免发生故障及损伤；2、非专业工程技术人员请勿随意安装、调试、运行、维修电动执行机构；3、吊装时，应使用缆绳套在电机及接线罩盖上起吊电动执行机构，不允许将缆绳系在手轮、切换手柄以及外露电缆上起吊或移动电动执行机构；4、电动执行机构未安装使用时，应贮存在室内干燥处，安装在管道上时，管路振幅大于0.05mm（单幅）则必须设法消除振动；5、电动执行机构断电时，CPU主板上电池可连续工作600天。

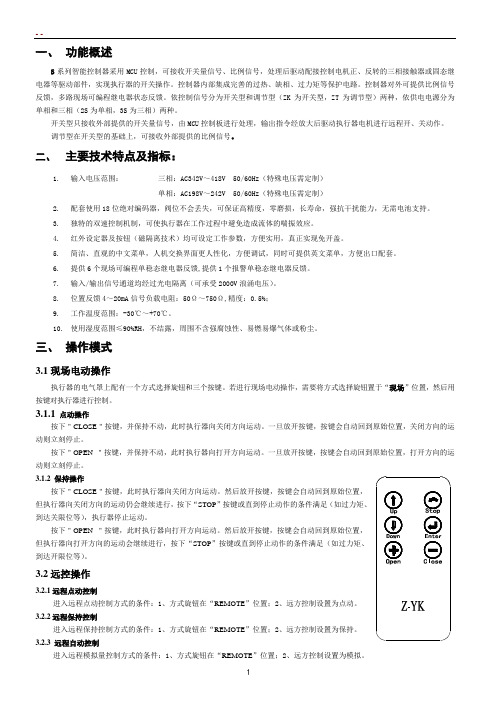

一、功能概述S系列智能控制器采用MCU控制，可接收开关量信号、比例信号，处理后驱动配接控制电机正、反转的三相接触器或固态继电器等驱动部件，实现执行器的开关操作。
控制器内部集成完善的过热、缺相、过力矩等保护电路。
控制器对外可提供比例信号反馈，多路现场可编程继电器状态反馈。
依控制信号分为开关型和调节型（ZK为开关型，ZT为调节型）两种，依供电电源分为单相和三相（2S为单相，3S为三相）两种。
开关型只接收外部提供的开关量信号，由MCU控制板进行处理，输出指令经放大后驱动执行器电机进行远程开、关动作。
调节型在开关型的基础上，可接收外部提供的比例信号。
二、主要技术特点及指标：1.输入电压范围：三相：AC342V～418V 50/60Hz（特殊电压需定制）单相：AC198V～242V 50/60Hz（特殊电压需定制）2.配套使用18位绝对编码器，阀位不会丢失，可保证高精度，零磨损，长寿命，强抗干扰能力，无需电池支持。
3.独特的双速控制机制，可使执行器在工作过程中避免造成流体的喘振效应。
4.红外设定器及按钮（磁隔离技术）均可设定工作参数，方便实用，真正实现免开盖。
5.简洁、直观的中文菜单，人机交换界面更人性化，方便调试，同时可提供英文菜单，方便出口配套。
6.提供6个现场可编程单稳态继电器反馈,提供1个报警单稳态继电器反馈。
7.输入/输出信号通道均经过光电隔离（可承受2000V浪涌电压）。
8.位置反馈4～20mA信号负载电阻：50Ω～750Ω,精度：0.5%；9.工作温度范围：-30℃～+70℃。
10.使用湿度范围≤90%RH，不结露，周围不含强腐蚀性、易燃易爆气体或粉尘。
三、操作模式3.1现场电动操作执行器的电气罩上配有一个方式选择旋钮和三个按键。
若进行现场电动操作，需要将方式选择旋钮置于“现场”位置，然后用按键对执行器进行控制。
3.1.1点动操作按下＂CLOSE＂按键，并保持不动，此时执行器向关闭方向运动。
DZW型阀门电动装置使用说明书中国扬州扬州修力设备有限公司安全该机电设备是在工业强电流的条件下使用的。
在操作中，该设备上有些裸露零件带电，同时有些零件能够运动和转动，都是危险的。
因此，未经许可拆下所需的罩盖，不合理的使用，不正确的操作或不合适的维护，均会造成严重的人身伤害或损坏设备性能。
为了设备的安全，必须保证：——仅允许有资格的人员对这些机械和设备进行作业。
——无论何时，在上述有资格的人员对该机械和设备进行作业时，他们都应具备有这些机械和设备的操作说明书或其他产品文件，以按说明书的要求执行。
——严禁没有资格的人员对该设备进行作业或在其附近进行作业。
——安装或重装后，首次电动操作，必须使阀门处于中间位置检查开关方向，必需按调试要求逐项调试，检查个部件正常后，才能投入使用。
目录1．概述 (3)2．型号表示方法 (3)3．工作环境和主要技术参数 (3)4. 外形及连接尺寸 (4)5. 结构 (5)6. 调整 (12)7. 安装与拆卸 (14)8. 故障及排除方法 (15)9. 订货须知 (15)1．概述多回转阀门电动执行机构，通称为DZW型。
适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、闸门、水闸阀等。
用于阀门的开启、关闭或调节。
是对阀门实现远控、集控和自控的必不可少的驱动装置。
他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
多回转电动执行机构有：户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型等。
按连接型式，还分为转矩型和推力型。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。
隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
2SA3 型扬州电动执行机构说明书一、手动操作所有电动执行机构均可以进行手动操作。
手动操作时，只要按指定方向扳动切换手柄，则电机脱离啮合状态，手轮与输出轴(或蜗杆轴)相连接，此时手柄通过特殊装置固定，当电机起动时，手轮自动与输出轴(或蜗杆轴)脱开，对操作者不构成危险，并且电机再次进入啮合状态，进行电动操作。
(在扳动手柄切换时若不能进入手动状态，则将手轮转动一下即可)注意：不允许采用将切换手柄强行复位的方法使执行机构进入电动啮合状态二、电动执行机构接线电动执行机构使用三相异步电机，机座号从 63-132 不等，型式有内部接线和外部接线(即电机带接线盒)两种，所有电机均可带热保护元件，以保护电机。
2SA30 电执行机构所用电机为 S2-15min 短时工作制式；2SA35 电动执行机构所用电机为 S4 或 S5 间歇工作制式，允许最大工作次数为 1200 次/时，最小负载持续率为 10%。
电机电源：三相 380V AC，50Hz。
注：接线时应按电动执行机构的实际配置进行。
BL：闪光信号开关 WE：行程控制开关 HZ：空间加热器 DE：转矩控制开关 ESR：电子位置发送器 POT：电位器三、开关及信号部分的调整(1)转矩控制机构 DSW(开关 S1、S2)调整转矩控制机构开关在输出轴的两个旋转方向上各有一只，如需要也可配置两个。
每台电动执行机构的切断转矩及转矩最小/最大范围均已调整，转矩值按用户的要求设定，如用户无要求则设定在最小转矩上。
如果需要，用户也可以自己在转矩范围内进行调整，只要旋转图7 中的件 60.40 即可，旋转中凸轮片与微动开关滚轮之间的距离越小，则转矩值越小，反之则转矩值越大。
转矩调整值分 13 档，有级调整，最大转矩整定在第 13 格上，在调整中应注意不要调整紧固件 60.30 的内六角螺钉，否则将会改变出厂时电动执行机构的调整参数。
(2)信号齿轮组件调整信号齿轮组件用于驱动信号元件，如电位器 POT、电子位置发送器ESR、机械式位置指示器 SA 及行程凸轮控制机构 NSW(特殊订货)。
安 全该机电设备是在工业强电流的条件下使用的。
在操作中，该设备上有些裸露零件带电，同时有些零件能够运动或转动，都是很危险的。
因此，未经许可拆下所需的罩盖，不合理的使用，不正确的操作或不合适的维护，均会造成严重的人身伤害或损坏设备性能。
为了设备的安全，必须保证：——仅允许有资格的人员对这些机械和设备进行作业。
——无论何时，在上述有资格的人员对该机械和设备进行作业时，他们都应备有这些机械和设备的操作说明书或其它产品文件，以便按说明书的要求执行。
——严禁没有资格的人员对该机械和设备进行作业或在其附近进行作业。
目录一、概述 (1)二、主要技术参数 (1)三、性能特点 (2)四、结构与工作原理 (2)五、安装与调试 (4)六、注意事项 (5)一、概述本说明书作为多回转（2SA3）、直行程（2SB3）和部分回转（2SQ3、2SJ3）电动执行机构《使用说明书》的补充和说明。
M系列功率控制器的分类和配置：MU：三相功率控制器，与闭环控制的电动执行机构配置（简称调节型）。
MD：单相功率控制器，与闭环控制的单相电动执行机构配置（简称单相调节型）。
MDK：单相功率控制器，与开环控制的单相电动执行机构配置（简称单相开关型）。
MK：三相功率控制器，与开环控制的电动执行机构配置（简称开关型）。
2SA3、2SB3、2SQ3或2SJ3电动执行机构与M系列功率控制器组装成为机电一体的整体式电动执行机构，适用于开环或闭环控制系统中各类阀门的开、关或自动调节控制。
可广泛应用于电站、冶金、石化、矿山和公用事业。
二、主要技术参数输入信号：通道1 4～20mA通道2 24VDC或220V AC（MD、MDK用）阀位输出信号：4～20mA死区：≤0.5%～5%控制精度：≤±1%输入电源：MU、MK三相380V AC 50HzMD、MDK单相220V AC 50Hz防护等级：IP67环境温度：-20℃～+80℃环境湿度：≤95%电机功率：≤10KW电机制式：MU、MD S5（1200次/小时）MK、MDK S2（短时15分钟）三、性能特点3.1 微处理器控制，固态继电器驱动，性能可靠。
2SA8智能型电动执行器◆用途和特点2SA8系列多回转阀门电动执行机构是对开环/闭环控制系统中各类电动阀门的驱动装置，用以对阀门的开启、关闭以及自动控制，适用于闸阀、截止阀、隔膜阀及各种调节阀，2SQ8(2SJ8)系列部分回转（角行程）智能型电动执行机构是2SA8系列产品的派生产品，适用于碟阀、球阀和风门挡板等部分回转、角行程类阀门，可以准确地控制指令动作，是对阀门实现远控、集控和自动控制必不可少的驱动装置。
本系列产品不仅可以用于电站，还可以用于石化、冶金、矿山、公共事业等领域。
具有如下特点：1.变频调速可按用户的要求对执行机构的开、关向速度进行分别设定。
2.缓开、缓闭功能执行机构可以在任意位置缓开、缓闭，有效防止了冲击载荷对阀门及执行机构可能造成的损害。
3.相序自纠正执行机构旋向可自由设定，可自动校正电源相序，接线时不必考虑电源相序。
4.缺相保护具有电源缺相和输出缺相保护功能。
5.非侵入式就地操作器件采用非接触感应元件，现场调试无需打开任何罩盖。
6.人机界面采用高清晰度、高对比度的LCD显示，绿色背景灯，全中文菜单，方便用户进行设置与调试。
7.遥控使用红外遥控器可对特殊安装位置的执行机构进行调试、操作或参数设置与查询。
8.精确定位准确的阀门定位。
采用数字传感器对阀门位置进行精确监测。
9.控制模式多种远方控制方式供用户选择，远方控制信号均与内部实现电气隔离。
10.信号自由组态最多可输出8路接点信号供用户选择使用，每一路信号可自由定义。
11.自诊断强大的故障自诊断功能和运行数据记录功能，方便用户及时快速地处理故障，掌握设备运行状态。
12.总线技术具有Profibus、FF和工业以太网等多种总线通信模块。
13.远程诊断具有在线远程诊断功能。
◆主要技术参数环境温度-25℃～+70℃（可接受特殊定货）环境湿度≤95%（+25℃时）电机工作制度S2—15min短时工作制，S5包括电制动的断续周期工作制，允许最大工作次数1200c/h，最小负载持续率10%电源三相 380V AC 50Hz 单相 220V AC 50Hz防护等级IP68防爆标志（特殊定货）Ex dⅡBT4、Ex dⅡCT4位置重复偏差2SA8系列≤±5° 2SQ8（2SJ8）系列≤ ±1°控制转矩重复偏差2SA8系列≤±7% 2SQ8（2SJ8）系列≤±10%基本误差≤±1%回差≤1%法兰连接标准GB12222 、GB12223、 JB2920◆性能参数表1.2SA80系列性能参数表（开关型）型号2SA (801080118012802080218022803080318032804080418050805180608061)控制转矩最大值（Nm）3060150300600120025005000100002SB8智能型电动执行器◆用途和特点 2SB8系列为输出推力的电动执行机构,是对开环/闭环控制系统中各类电动阀门进行控制的一种装置,可以准确地按控制指令动作,对阀门实现远控、集控和自动控制的必不可少的驱动装置。
