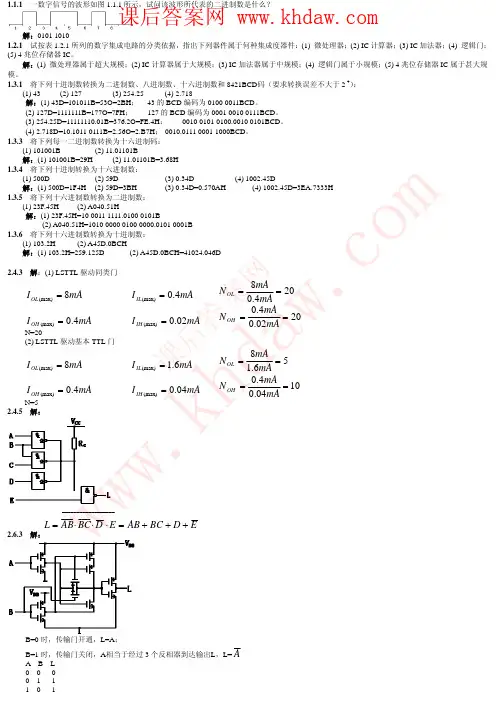

第一章数字逻辑习题1．1数字电路与数字信号1.1.2图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比例MSB LSB0121112（ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms 频率为周期的倒数，f=1/T=1/0.01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms*100%=10%1.2数制2−1.2.2将下列十进制数转换为二进制数，八进制数和十六进制数（要求转换误差不大于4（2）127（4）2.718解：（2）（127）D=72-1=（10000000）B-1=（1111111）B=（177）O=（7F）H（4）（2.718）D=(10.1011)B=(2.54)O=(2.B)H1.4二进制代码1.4.1将下列十进制数转换为8421BCD码：（1）43（3）254.25解：（43）D=（01000011）BCD1.4.3试用十六进制写书下列字符繁荣ASCⅡ码的表示：P28（1）+（2）@（3）you(4)43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。

（1）“+”的ASCⅡ码为0101011，则（00101011）B=（2B）H（2）@的ASCⅡ码为1000000,(01000000)B=(40)H(3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F,75(4)43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34,331.6逻辑函数及其表示方法1.6.1在图题1.6.1中，已知输入信号A，B`的波形，画出各门电路输出L的波形。

解:(a)为与非，(b)为同或非，即异或第二章逻辑代数习题解答2.1.1用真值表证明下列恒等式(3)A B AB AB ⊕=+（A⊕B）=AB+AB 解：真值表如下A B A B⊕ABAB A B⊕AB +AB00010110110000101000011111由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。

第一章习题答案一周期性信号的波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比0121112（ms）图题1.1.4解： 周期T=10ms 频率f=1/T=100Hz占空比q=t w /T ×100%=1ms/10ms ×100%=10%将下列十进制数转换为二进制数、八进制数和十六进制数，要求误差不大于2-4：（1）43（2）127（3）（4）解：1. 转换为二进制数：（1）将十进制数43转换为二进制数，采用“短除法”，其过程如下：2 43 ………………………余1……b 02 21 ………………………余1……b 12 1 ………………………余1……b 52 2 ………………………余0……b 42 5 ………………………余1……b 32 10 ………………………余0……b 2高位低位从高位到低位写出二进制数，可得（43）D =（101011）B（2）将十进制数127转换为二进制数，除可用“短除法”外，还可用“拆分比较法”较为简单： 因为27=128，因此（127）D =128-1=27-1=（1000 0000）B -1=（111 1111）B（3）将十进制数转换为二进制数，整数部分（254）D =256-2=28-2=（1 0000 0000）B -2=（1111 1110）B 小数部分（）D =（）B（）D=（1111 ）B（4）将十进制数转换为二进制数整数部分（2）D=（10）B小数部分（）D=（）B演算过程如下：0.718×2=1.436……1……b-1 0.436×2=0.872……0……b-2 0.872×2=1.744……1……b-3 0.744×2=1.488……1……b-4 0.488×2=0.976……0……b-5 0.976×2=1.952……1……b-6高位低位要求转换误差小于2-4，只要保留小数点后4位即可，这里算到6位是为了方便转换为8进制数。

第一章数字逻辑习题1．1数字电路与数字信号1。

1.2 图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：(1）周期；(2)频率；（3）占空比例MSB LSB0 1 2 11 12 （ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期,T=10ms频率为周期的倒数，f=1/T=1/0。

01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms＊100%=10％1。

2数制21.2。

2将下列十进制数转换为二进制数，八进制数和十六进制数(要求转换误差不大于4（2）127 （4）2.718解：（2）（127）D=72-1=(10000000）B-1=(1111111）B=（177）O=（7F）H（4)（2。

718）D=(10。

1011)B=（2。

54)O=(2.B)H1。

4二进制代码1.4.1将下列十进制数转换为8421BCD码：（1）43 （3）254.25解:（43）D=(01000011）BCD1。

4。

3试用十六进制写书下列字符繁荣ASCⅡ码的表示:P28（1）+ （2）＠（3）you （4）43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。

(1）“+"的ASCⅡ码为0101011,则（00101011）B=(2B）H（2）@的ASCⅡ码为1000000,（01000000)B=（40)H（3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F，75(4）43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34，331。

6逻辑函数及其表示方法1。

6.1在图题1。

6。

1中，已知输入信号A,B`的波形，画出各门电路输出L的波形.解: (a）为与非, （b）为同或非，即异或第二章 逻辑代数 习题解答2.1.1 用真值表证明下列恒等式 （3）A B AB AB ⊕=+(A ⊕B ）=AB+AB A B A B ⊕AB AB A B ⊕ AB +AB 0 0 0 1 0 1 1 0 1 1 0 0 0 0 1 0 1 0 0 0 0 11111由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。

第一章数字逻辑习题1．1数字电路与数字信号1.1.2 图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比例MSB LSB0 1 2 11 12 （ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms 频率为周期的倒数，f=1/T=1/0.01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms*100%=10%1.2数制2 1.2.2将下列十进制数转换为二进制数，八进制数和十六进制数（要求转换误差不大于4（2）127 （4）2.718解：（2）（127）D=72-1=（10000000）B-1=（1111111）B=（177）O=（7F）H（4）（2.718）D=(10.1011)B=(2.54)O=(2.B)H1.4二进制代码1.4.1将下列十进制数转换为8421BCD码：（1）43 （3）254.25解：（43）D=（01000011）BCD1.4.3试用十六进制写书下列字符繁荣ASCⅡ码的表示：P28（1）+ （2）@ （3）you (4)43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。

（1）“+”的ASCⅡ码为0101011，则（00101011）B=（2B）H（2）@的ASCⅡ码为1000000,(01000000)B=(40)H(3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F,75(4)43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34,331.6逻辑函数及其表示方法1.6.1在图题1. 6.1中，已知输入信号A，B`的波形，画出各门电路输出L的波形。

解: (a)为与非， (b)为同或非，即异或第二章 逻辑代数 习题解答2.1.1 用真值表证明下列恒等式 (3)A B AB AB ⊕=+（A ⊕B ）=AB+AB 解：真值表如下A B A B ⊕ABAB A B ⊕AB +AB0 0 0 1 0 1 1 0 1 1 0 0 0 0 1 0 1 0 0 0 0 11111由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。

第一章习题答案1.1.4 一周期性信号的波形如图题1.1.4所示，试计算：（1）周期；（2）频率；（3）占空比012（ms）图题1.1.4解： 周期T=10ms 频率f=1/T=100Hz 占空比q=t w /T ×100%=1ms/10ms ×100%=10%1.2.2 将下列十进制数转换为二进制数、八进制数和十六进制数，要求误差不大于2-4： （1）43 （2）127 （3）254.25 （4）2.718 解：1. 转换为二进制数：（1）将十进制数43转换为二进制数，采用“短除法”，其过程如下：2 43 ………………………余1……b 02 21 ………………………余1……b 12 1 ………………………余1……b 52 2 ………………………余0……b 42 5 ………………………余1……b 32 10 ………………………余0……b20高位低位从高位到低位写出二进制数，可得（43）D =（101011）B（2）将十进制数127转换为二进制数，除可用“短除法”外，还可用“拆分比较法”较为简单： 因为27=128，因此（127）D =128-1=27-1=（1000 0000）B -1=（111 1111）B（3）将十进制数254.25转换为二进制数，整数部分（254）D =256-2=28-2=（1 0000 0000）B -2=（1111 1110）B 小数部分（0.25）D =（0.01）B （254.25）D =（1111 1110.01）B（4）将十进制数2.718转换为二进制数 整数部分（2）D =（10）B小数部分（0.718）D =（0.1011）B 演算过程如下：0.718×2=1.436……1……b-1 0.436×2=0.872……0……b-2 0.872×2=1.744……1……b-3 0.744×2=1.488……1……b-4 0.488×2=0.976……0……b-5 0.976×2=1.952……1……b-6高位低位要求转换误差小于2-4，只要保留小数点后4位即可，这里算到6位是为了方便转换为8进制数。

《电工电子技术基础》电子教案_电工电子技术课件_第一章第一章：电工电子技术概述1.1 电工电子技术的定义与范围1.2 电工电子技术的发展历程1.3 电工电子技术在各领域的应用1.4 学习电工电子技术的重要性1.1 电工电子技术的定义与范围介绍电工电子技术的概念解释电工电子技术的范围1.2 电工电子技术的发展历程回顾电工电子技术的历史发展分析电工电子技术的演变过程1.3 电工电子技术在各领域的应用探讨电工电子技术在电力系统中的应用分析电工电子技术在电子设备中的应用介绍电工电子技术在通信技术中的应用1.4 学习电工电子技术的重要性阐述电工电子技术在现代社会的重要性分析学习电工电子技术的意义《电工电子技术基础》电子教案_电工电子技术课件_第二章第二章：电路基本概念与定律2.1 电路的基本元素2.2 电路的基本电路元件2.3 电路的基本定律2.4 电路的基本分析方法2.1 电路的基本元素介绍电路的基本元素：电源、导线、开关、负载等2.2 电路的基本电路元件介绍电路的基本电路元件：电阻、电容、电感等2.3 电路的基本定律介绍欧姆定律、基尔霍夫电压定律、基尔霍夫电流定律等2.4 电路的基本分析方法介绍节点分析法、支路分析法、叠加原理、戴维南-诺顿定理等《电工电子技术基础》电子教案_电工电子技术课件_第三章第三章：交流电路3.1 交流电的基本概念3.2 交流电路的分析方法3.3 交流电路的功率计算3.4 交流电路的谐波分析3.1 交流电的基本概念介绍交流电的定义、特点和表示方法3.2 交流电路的分析方法介绍相量法、复数法等分析方法3.3 交流电路的功率计算介绍有功功率、无功功率、视在功率的计算方法3.4 交流电路的谐波分析介绍谐波的定义、产生原因和影响《电工电子技术基础》电子教案_电工电子技术课件_第四章第四章：电子元件4.1 半导体基本概念与特性4.2 常用半导体器件4.3 放大电路的基本原理4.4 数字电路的基本元件4.1 半导体基本概念与特性介绍半导体的定义、分类和特性4.2 常用半导体器件介绍二极管、晶体管、场效应晶体管等器件的结构和特性4.3 放大电路的基本原理介绍放大电路的分类、工作原理和应用4.4 数字电路的基本元件介绍逻辑门、触发器、计数器等数字电路元件的功能和应用《电工电子技术基础》电子教案_电工电子技术课件_第五章第五章：电子电路设计与仿真5.1 电子电路设计的基本原则5.2 电子电路设计的步骤与方法5.3 电子电路仿真软件的使用5.4 设计实例与分析5.1 电子电路设计的基本原则介绍电子电路设计的基本原则和方法5.2 电子电路设计的步骤与方法介绍电子电路设计的具体步骤和常用方法5.3 电子电路仿真软件的使用介绍常见的电子电路仿真软件的功能和使用方法5.4 设计实例与分析分析实际电子电路设计案例，讲解设计思路和过程《电工电子技术基础》电子教案_电工电子技术课件_第六章第六章：电机与控制6.1 电机的基本概念与分类6.2 直流电机的工作原理与控制6.3 交流电机的工作原理与控制6.4 电机控制技术的应用6.1 电机的基本概念与分类介绍电机的定义、分类和性能指标6.2 直流电机的工作原理与控制介绍直流电机的工作原理、特性及其控制方法6.3 交流电机的工作原理与控制介绍交流电机的工作原理、特性及其控制方法6.4 电机控制技术的应用探讨电机控制技术在工业、交通等领域的应用《电工电子技术基础》电子教案_电工电子技术课件_第七章第七章：电力电子技术7.1 电力电子器件的基本原理与特性7.2 电力电子变换器的基本原理与应用7.3 电力电子技术的应用领域7.4 电力电子技术的未来发展7.1 电力电子器件的基本原理与特性介绍电力电子器件的分类、工作原理和特性7.2 电力电子变换器的基本原理与应用介绍电力电子变换器的工作原理、类型及其应用7.3 电力电子技术的应用领域探讨电力电子技术在电力系统、交通运输等领域的应用7.4 电力电子技术的未来发展分析电力电子技术的发展趋势和前景《电工电子技术基础》电子教案_电工电子技术课件_第八章第八章：通信技术基础8.1 通信系统的基本概念与分类8.2 模拟通信技术的基本原理与应用8.3 数字通信技术的基本原理与应用8.4 通信技术的发展趋势8.1 通信系统的基本概念与分类介绍通信系统的定义、分类和性能指标8.2 模拟通信技术的基本原理与应用介绍模拟通信技术的基本原理、调制与解调方法及其应用8.3 数字通信技术的基本原理与应用介绍数字通信技术的基本原理、编码与解码方法及其应用8.4 通信技术的发展趋势分析通信技术的发展趋势和未来应用《电工电子技术基础》电子教案_电工电子技术课件_第九章第九章：电工电子技术在工程应用中的案例分析9.1 电力系统中的应用案例9.2 电子设备中的应用案例9.3 交通运输领域中的应用案例9.4 其他领域的应用案例9.1 电力系统中的应用案例分析电力系统中电工电子技术的应用实例，如电力变压器、开关设备等9.2 电子设备中的应用案例分析电子设备中电工电子技术的应用实例，如电视、电脑等9.3 交通运输领域中的应用案例分析交通运输领域中电工电子技术的应用实例，如电动汽车、轨道交通等9.4 其他领域的应用案例分析其他领域中电工电子技术的应用实例，如医疗设备、智能家居等《电工电子技术基础》电子教案_电工电子技术课件_第十章第十章：电工电子技术的实验与实践10.1 电工电子实验的基本要求与安全注意事项10.2 电工电子实验设备的选用与操作10.3 电工电子实验项目与实验方法10.1 电工电子实验的基本要求与安全注意事项介绍电工电子实验的基本要求、实验步骤和安全注意事项10.2 电工电子实验设备的选用与操作介绍电工电子实验设备的选用原则、操作方法和维护保养10.3 电工电子实验项目与实验方法分析电工电子实验项目的特点、实验方法和要求重点和难点解析1. 电工电子技术的定义与范围：理解电工电子技术的基本概念，以及它在各个领域的应用范围。

第一章 数字逻辑习题1．1数字电路与数字信号 1.1.2 图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比例 MSB LSB0 1 2 11 12 （ms ）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms 频率为周期的倒数，f=1/T=1/0.01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms*100%=10% 1.2数制1.2.2将下列十进制数转换为二进制数，八进制数和十六进制数（要求转换误差不大于 42−（2）127 （4）2.718解：（2）（127）D=-1=（10000000）B-1=（1111111）B =（177）O=（7F ）H 72（4）（2.718）D=(10.1011)B=(2.54)O=(2.B)H1.4二进制代码1.4.1将下列十进制数转换为8421BCD 码： （1）43 （3）254.25 解：（43）D=（01000011）BCD1.4.3试用十六进制写书下列字符繁荣ASC Ⅱ码的表示：P28 （1）+ （2）@ （3）you (4)43解：首先查出每个字符所对应的二进制表示的ASC Ⅱ码，然后将二进制码转换为十六进制数表示。

（1）“+”的ASC Ⅱ码为0101011，则（00101011）B=（2B ）H （2）@的ASC Ⅱ码为1000000,(01000000)B=(40)H(3)you 的ASC Ⅱ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F,75 (4)43的ASC Ⅱ码为0110100,0110011,对应的十六紧张数分别为34,33 1.6逻辑函数及其表示方法1.6.1在图题1. 6.1中，已知输入信号A ，B`的波形，画出各门电路输出L 的波形。

解: (a)为与非， (b)为同或非，即异或第二章 逻辑代数 习题解答2.1.1 用真值表证明下列恒等式 (3)A B AB AB ⊕=+（A⊕B）=AB+AB 解：真值表如下由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。

第一章数字逻辑习题1．1数字电路与数字信号1。

1.2 图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：(1）周期；(2)频率；（3）占空比例MSB LSB0 1 2 11 12 （ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期,T=10ms频率为周期的倒数，f=1/T=1/0。

01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms＊100%=10％1。

2数制21.2。

2将下列十进制数转换为二进制数，八进制数和十六进制数(要求转换误差不大于4（2）127 （4）2.718解：（2）（127）D=72-1=(10000000）B-1=(1111111）B=（177）O=（7F）H（4)（2。

718）D=(10。

1011)B=（2。

54)O=(2.B)H1。

4二进制代码1.4.1将下列十进制数转换为8421BCD码：（1）43 （3）254.25解:（43）D=(01000011）BCD1。

4。

3试用十六进制写书下列字符繁荣ASCⅡ码的表示:P28（1）+ （2）＠（3）you （4）43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。

(1）“+"的ASCⅡ码为0101011,则（00101011）B=(2B）H（2）@的ASCⅡ码为1000000,（01000000)B=（40)H（3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F，75(4）43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34，331。

6逻辑函数及其表示方法1。

6.1在图题1。

6。

1中，已知输入信号A,B`的波形，画出各门电路输出L的波形.解: (a）为与非, （b）为同或非，即异或第二章 逻辑代数 习题解答2.1.1 用真值表证明下列恒等式 （3）A B AB AB ⊕=+(A ⊕B ）=AB+AB A B A B ⊕AB AB A B ⊕ AB +AB 0 0 0 1 0 1 1 0 1 1 0 0 0 0 1 0 1 0 0 0 0 11111由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。

第一章数字逻辑习题1．1数字电路与数字信号1.1.2图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比例MSB LSB0121112（ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms 频率为周期的倒数，f=1/T=1/0.01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms*100%=10%1.2数制2−1.2.2将下列十进制数转换为二进制数，八进制数和十六进制数（要求转换误差不大于4（2）127（4）2.718解：（2）（127）D=72-1=（10000000）B-1=（1111111）B=（177）O=（7F）H（4）（2.718）D=(10.1011)B=(2.54)O=(2.B)H1.4二进制代码1.4.1将下列十进制数转换为8421BCD码：（1）43（3）254.25解：（43）D=（01000011）BCD1.4.3试用十六进制写书下列字符繁荣ASCⅡ码的表示：P28（1）+（2）@（3）you(4)43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。

（1）“+”的ASCⅡ码为0101011，则（00101011）B=（2B）H（2）@的ASCⅡ码为1000000,(01000000)B=(40)H(3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F,75(4)43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34,331.6逻辑函数及其表示方法1.6.1在图题1.6.1中，已知输入信号A，B`的波形，画出各门电路输出L的波形。

解:(a)为与非，(b)为同或非，即异或第二章逻辑代数习题解答2.1.1用真值表证明下列恒等式(3)A B AB AB ⊕=+（A⊕B）=AB+AB 解：真值表如下A B A B⊕ABAB A B⊕AB +AB00010110110000101000011111由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。
