电工电子技术基础课件第一章-安全用电常识

16
线电压与相电压
相电压—每相绕组两端的电压，叫相 电压。
线电压—任意两根火线之间的电压叫 线电压。
相电流—流过每相负载的电流叫相电 流。
线电流—流过相线的电流叫线电流。 星形
17
三相电路的负载有两种联接方法——星形(Y) 联接和三角形()联接
右 电
图 动
即是“电灯、 机负载的星
A B
形联接”。
➢(3)欧姆定律: 电阻两端的电压等于电阻阻值和流 过电阻的电流的乘积。
➢(4)诺顿定理: 任何由电压源与电阻构成的两端网 络总可以等效为一个理想电流源与一个电阻
7
➢二、电路的欧姆定律
➢欧姆定律就是反映电阻元件两端的电压与通过该元 件的电流同电阻三者的定律，电路如图
➢其表达式为
➢I=U/R ➢式中I—电流（A）
二、正弦交流电的三要素
1、最大值 Um、 Em、Im或有效值U、E、I
2、频率f、周期T、角频率ω f 的单位是Hz,T的单位是S,ω的单位是rad/s,我国的电网
频率为50Hz.
其中，三者的关系是:ω=2πf=2π/T 3、相位(ωt + ψ)、初相位ψ
11
三、正弦交流电的有效值
1 、定义:使交流电和直流电加在同样阻值的 电阻上,如果在相同的时间内产生的热量相 等，就把这一直流电的大小叫做相应交流 电的有效值.
C
N
18
负载电路的星形联接
▪ 我国供电系统提供三相对称电源采用三相四线 制，相电压为220V/线电压为380V，负载接入 电路必须满足其电压的额定值。
一般家用电器多为单相负载，国标规定为220V，应接 入电源的端线与中线之间。这种情况一般构成单相交 流电路，可应用第二节的分析方法进行讨论。但是各 相负载对电源构成三相星形联接，应属于三相电路。

06
数字电路基础
数字信号与数字电路概述
数字信号的特点
01
离散性、二进制表示、抗干扰能力强
数字电路的基本特点
02
逻辑功能、开关特性、集成度高
数字电路的分类
03
组合逻辑电路和时序逻辑电路
门电路和组合逻辑电路分析设计
门电路的基本概念和种类
与门、或门、非门等
组合逻辑电路的分析方法
逻辑代数法、卡诺图法
组合逻辑电路的设计方法
01
02
03
04
05
晶闸管（SCR）
可关断晶闸管 （GTO）
电力晶体管 （GTR）
电力场效应管 （MOSF…
绝缘栅双极型晶体 管（I…
具有可控的单向导电性，广 泛应用于直流电源、交流调 压等领域。
具备自关断能力，适用于高 电压、大电流场合。
具有电流放大效应，用于中 大功率电力电子装置。
输入阻抗高、开关速度快， 适用于高频、高效电路。
集成运算放大器及其应用
集成运算放大器概述 介绍集成运算放大器的特点、分类以 及主要参数。
理想运算放大器特性
阐述理想运算放大器的“虚短”和 “虚断”特性以及电压传输特性。
基本运算电路分析
详细分析比例运算、加法运算、减法 运算、积分运算等基本运算电路的工 作原理。
有源滤波电路分析
探讨有源低通、高通、带通和带阻滤 波电路的工作原理和设计方法。
综合了GTR和MOSFET的优 点，具有高压、大电流、快 速开关等特性。
整流电路和逆变电路原理分析
整流电路
逆变电路
将交流电转换为直流电的电路，包括 半波整流、全波整流和桥式整流等类 型。整流电路的核心是整流二极管或 晶闸管，通过控制其导通与截止实现 交流电的整流。

任务3 触电的原因及预防措施
五、触电的方式
1.单极接触
任务3 触电的原因及预防措施
五、触电的方式
1.单极接触 几种发生触电事故的实例。
(a) 安装错误
(b)带电操作
(c) 导线绝缘损伤
任务3 触电的原因及预防措施
五、触电的方式
如图所示，有人在实验室用调压器取得低电压做实验而发生触电。如果碰巧电源插
任务5 电气防火、防爆、防雷常识
二、防爆 1.由电引起的爆炸
2. 防爆措施 在有易燃、易爆气体、粉尘的场 所，应合理选用防爆电气设备，正确
敷设电气线路，保持场所的良好通风；
应保证电气设备的正常运行，防 止短路、过载； 应安装自动断电保护装置，对危 险性大的设备应安装在危险区域外。
任务5 电气防火、防爆、防雷常识
• 技能训练 触电急救的方法与操作训练
任务1 用电安全
1.1.1 用电安全的基本保证
安全用电观念
走进车间、实验室时，千万不要
忽略安全用电制度。
任务1 用电安全
1.1.1 用电安全的基本保证
养成安全操作习惯
检修电气装 置和设备时 先断开电源
测试、装接电 力线路采用单 手操作
任务1 用电安全
1.1.1 用电安全的基本保证
任务3 触电的原因及预防措施
三、触电的种类
电伤
任务3 触电的原因及预防措施
三、触电的种类
电击
任务3 触电的原因及预防措施
四、影响触电危险程度的因素
1.电流对人体作用
任务3 触电的原因及预防措施
四、影响触电危险程度的因素 2.来自电流的类型电流的类型不同对人体的损伤也不同。 3. 电流的作用时间 电流对人体的伤害同作用时间密切相关。 4. 人体电阻 电流通过人体脑部和心脏时最危险；

安全距离
采用遮栏、护罩、护盖、箱匣等将带电体同外界隔绝开来，以防止人体触及或接近带电体造成触电事故。屏护装置应与带电体保持足够的距离，并应满足机械强度和耐火要求。
屏护
14
2024/1/29
04
CHAPTER
电气设备安全使用
15
2024/1/29
01
02
04
电气设备应符合国家和行业标准，具有合格证明和标识。
在发生电气事故时，应迅速采取措施防止事故扩大，如切断电源、疏散人员等。
防止事故扩大
人员疏散
现场警戒
寻求专业救援
组织人员有序疏散到安全区域，避免造成人员伤亡。
设置警戒线，禁止无关人员进入事故现场，以免发生二次事故。
在等待专业救援人员到场前，可根据现场情况采取适当的应急措施，如使用灭火器扑救初起火灾等。
22
2024/1/29
06
CHAPTER
安全用电常识宣传与教育
23
2024/1/29
制作安全用电常识PPT课件，通过学校、企事业单位、社区等场所进行宣讲。
在公共场所如商场、超市、餐厅等设置安全用电常识宣传栏或展板。
利用网络、电视、广播等媒体，发布安全用电常识公益广告或宣传片。
发放安全用电常识宣传手册或传单，供公众免费取阅。
10
2024/1/29
03
CHAPTER
安全用电实践
11
2024/1/29
禁止标志，禁止人们接近带电体或禁止操作。
注意危险标志，提醒人们对周围环境引起注意，以避免可能发生危险。
强制执行标志，要求人们必须遵守有关规定或按照指示进行操作。
用于标志的文字、图像符号和警告标志的几何图形。
红色

需照明和节能。
能源管理
03
建立能源管理系统，对照明系统的能耗进行实时监测和分析，
提出优化建议。
06 弱电系统与智能 化技术
弱电系统概述及分类
弱电系统定义
指电压在36V以下的直流电路，以及视频线路、网络线路、电话线路等，主要用于信息 传输。
弱电系统分类
包括安全防范系统（如闭路电视监控系统、防盗报警系统、门禁系统等）、自动控制系 统（如楼宇自控系统、智能家居系统等）、信息网络系统（如计算机网络系统、综合布
人工智能技术
通过人工智能技术，实现弱电 系统的自动化运行和智能化管 理，提高系统的运行效率和安
全性。
弱电系统维护与故障排除方法
日常维护
定期对弱电系统进行巡检和维护，包 括清洁设备、检查线路连接、更新软 件等。
故障诊断
当弱电系统出现故障时，通过专业的 故障诊断工具和方法，快速定位故障 原因并进行修复。
02
主要职责包括：安装和调试电气 设备、维护和检修电气系统、处 理电气故障、确保电气设备安全 运行等。
电力系统组成与功能
电力系统由发电、输电、变电、配电和用电等环节组成。 各环节功能如下
发电：将一次能源转换为电能。
电力系统组成与功能
01
02
03
04
输电
将电能从发电厂输送到负荷中 心。
变电ቤተ መጻሕፍቲ ባይዱ
将电能进行电压变换，以适应 不同用电设备的需求。
验电时，必须使用相应电压等级的验 电器，并在装设接地线或合接地刀闸 处对各相分别验电。
在一经合闸即可送电到工作地点的断 路器（开关）和隔离开关（刀闸）的 操作把手上，均应悬挂“禁止合闸， 有人工作”的标示牌。
装设接地线必须由两人进行，先接接 地端，后接导体端，且必须接触良好 。

第1章 电气安全基础
（a） 一级负荷。 一级负荷为中断供电将造成人身伤亡并在政治、 经济上造 成重大损失的用电负荷。 （b） 二级负荷。 二级负荷为中断供电将造成主要设备损坏，大量产品被废， 连续生产过程被打乱，需较长时间才能恢复从而在政治、经济 上造成较大损失的负荷。 （c） 三级负荷。 不属于一级和二级负荷的一般负荷， 即为三级负荷。 一级负荷一般应采用两个独立电源供电，二级负荷应由双 回线路供电，三级负荷无特殊要求，采用单电源供电即可。
第1章 电气安全基础

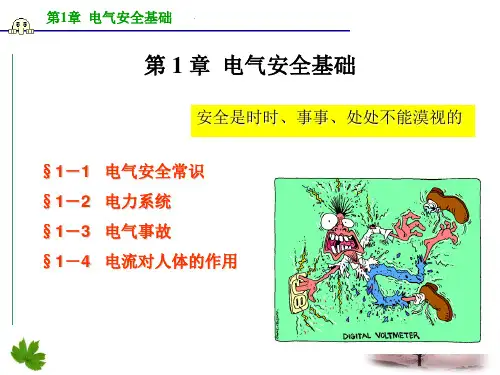

第 1 章 电气安全基础
安全是时时、事事、处处不能漠视的
§1－1 电气安全常识 §1－2 电力系统 §1－3 电气事故 §1－4 电流对人体的作用
第1章 电气安全基础
§1－1 电气安全常识
一、安全电压 安全电压是指人体不戴任何防护设备时,触及带电体不
受电击或电伤。 交流电压上限为50V，直流为72V。 交流：42、36、24、12、6V； 直流：72、60、48、36、… 6V。
单相电器电压不超过250V，两相及以上电器电压
不超过440V。 1、按防触电分类 ① 0类电器
金属外壳 基 本 绝 缘
～
金属外壳 基 本 绝 缘
接～ 地 端 子
② 0Ⅰ类电器 有基本绝缘，外壳有接地端子。
③ Ⅰ类电器 有基本绝缘，又使外壳通过电源线 （第3芯）接地。
金属外壳 基 本 绝 缘
～
接地或接零
边框，颜色为白底、红圈红杠黑图案，共23种，如：
禁止烟火
禁止通行
禁止合闸
禁止启动
第1章 电气安全基础
2、警告标志 提醒人们对周围环境引起注意的图形标志，是正三角
形边框，颜色为黄底黑边黑图案，共28种，如：

电气安全
图２.３ 阀形避雷器结构示意图 1—瓷套；2—火花间隙；3—电阻阀片；4—抱箍；5—接线鼻
4. 雷雨天气时注意事项
电气安全
第二节 电气安全技术知识 一、保护接地 将电气设备在正常情况下不带电的金属外壳或构 架，与大地之间做良好的接地金属连接。保护接地适 用于电源中性线不直接接地的电气设备。采用了保护 接地措施后，即使偶然触及漏电的电气设备也能避免 触电。如图2.4（a）所示为没有保护接地，若电动机 绝缘损坏使一相与外壳相连而漏电时，外壳带电，当 人体接触带电外壳时，电流经人体、大地和另二根相 线的分布电容形成闭合回路，就会产生触电事故。
电气安全
第二章 电气安全 第一节 电气防火、防爆、防雷常识 第二节 电气安全技术知识 第三节 安全色与安全标志 第四节 电工职业素养
电气安全
第一节 电气防火、防爆、防雷常识 一、电气防火 1. 电气火灾产生的原因 2. 电气火灾的预防和紧急处理 (1)预防方法。 (2)电气火灾的紧急处理。 常用的电气灭火器的主要性能及使用方法如表2.1所示。
安全用电常识
（a）
(b)
(c)
图1.1 单相触电
2.两相触电
指人体不同部位同时触及两相带电体，称为两相 触电，如图1.2所示。
图1.2 两相触电
安全用电常识
3.接触电压、跨步电压触电 这也是危险性较大的一种触电方式。当外壳接地 的电气设备绝缘损坏而使外壳带电，或导线断落发生 单相接地故障时，电流由设备外壳经接地线、接地体 (或由断落导线经接地点)流入大地，向四周扩散，在 导线接地点及周围形成强电场。其电位分布以接地点 为圆心向周围扩散，一般距接地体20m远处电位为零。 这时，人站在地上触及设备外壳，就会承受一定的电 压，称为接触电压。如果人站在设备附近地面上，两 脚之间也会承受一定的电压，称为跨步电压，如图 1.3所示。

压（10kV~330kV）、超高压（330kV~1000kV）、特高压 （1000kV） 电能的质量指标：频率、电压
1.2 电力的产生
发电厂：其它形式的能源（如水能、热能、风能、核能等）电能 发电机组发出的电压一般为 6 ~ 10 KV。 电力的传输：发电厂变压器升压高压输电线路变配电站
电工基础及安全知识
电工基础
第一章 基础知识 第二章 电工安全基本知识 第三章 常用仪表与测量 第四章 常用控制电器
第1章 基础知识
1.1 电工基础知识 1.2 电力的产生
1.1 电工基础知识
1.1.1直流电路概述 基本概念： 电流：指大量电荷的定向移动，即电荷有规则的定向
电阻：指电流在导体内流动时所受到的阻力。
直流电阻：指导线通过直流电流所呈现的阻值。
电磁感应：即变动的磁场能够在导体中引起电动势的 现象。
有功功率：即交流电路中瞬时功率在一个周期内的平 均值。
1.1.2 电路和电路图
1. 电路 电路就是电流的通路，它是为了某种需要由某
些电工设备或元件按一定方式组合起来的。
uW L（3 红）
N （淡蓝）
中性线（零线）
W1
uW
uVW
W
线电压
相电压
uU = eU uV = eV uW = eW
三相四线制电源
uUV = uU - uV uVW = uV - uW uWU = uW - uU
10/14/2019
•
图1.5 三相交流发电机绕组的星形接法 与三相四线制供配电系统
直流电：方向不随时间变化 交流电：电压大小和方向随着时间而变化，分
单相、三相
常用的低压供配电系统

工频50V以下的电压为安全电压。
电气设备的额定电压必须与供电线路的额定电 压相符。
2021/9/15
4
（二）电流和电路
电流——带电微粒的定向移动就是电流。
在电源的作用下，带电微粒会发生定向移动。正电荷向
电源负极、负电荷向电源正极移动。带电微粒的定向移动就 是电流。（电工学以正电荷移动的方向为电流的正方向）。
C——电容器的电容， F（法）
2021/9/15
9
电抗（X）——感抗和容抗的统称
串联电路 ：X=XL–XC 阻抗（Z）——交流电流通过具有电阻、电感、
电容的电路时，电阻和电抗都有阻碍电流通过 的作用。这种阻力称为 阻抗。
Z=√Ｒ２＋Ｘ２ ＝√Ｒ２ ＋（ＸＬ－ＸＣ）２
式中R——电阻 X——电抗 XL——感抗 XC——容抗
间按正弦函数的规律变化。 频率（f）：指一秒钟内交变量变化多少周，
单位为Hz（赫）。 周期（T）：指交变量变化一周所需的时间，
单位为S（秒） 。 两者关系：
f =1/T
2021/9/15
13
u=Umsim（2 ft+Ψ）= Umsim（ω+Ψ）
式中： u——时刻t的电压瞬时值， V （伏） Um ——电压的最大，V（伏） F——频率，Hz（赫） t——时间，S（秒） Ψ ——初相位，rad；（弧度） ω——角频率， ω= ２f，rad/s； （弧度/秒）
感知电流为1毫安
摆脱电流为10毫安
致命电流为50毫安
在一般情况下，可取30毫安为安全电流，即以30毫安
为人体所能忍受而无致命危险的最大电流
2021/9/15
21
二、影响触电后果的因素（续）
（二）电流通过人体的持续时间

The
INTERNET of THINGS
保护接地
The
INTERNET of THINGS
保护接零
T 保护接零：就是把电气设备在正常情况下不带电的金属部分与电网的零线紧密 地连接起来。在中性点接地的可靠的三相四线制和五线制供电系统中，电气设 备的外壳与系统零线（或中性线）相连接，称为保护接零。
L1
L2
L3
保护接零
N（PEN）
保护接零
The
INTERNET of THINGS
保护接零
The
INTERNET of THINGS
谢谢关注
L1
工作接地N L2
N
保护接地PE
L3
N
PE
PE UVW N
三相设备
PE LN
单相设备 单相插座
保护接地
The
INTERNET of THINGS
• 保护接地：把电气设备不带电的金属外壳或框架通过接地线与深埋在地下的接 地体紧密连接，这种保护人身安全的接地方式称为保护接地。
L1 L2 L3
保护接地
The
INTERNET of THINGS
如何避免触电的伤害
The
INTERNET of THINGS
目录
保护接地 保护接零
交流电气设备安全用电措施
The
INTERNET of THINGS
• 三相五线制供电系统：我国的380 V/220 V低压供配电系统广泛采用电源中性点 直接接地（这种接地方式为工作接地）的运行方式，同时分别引出中性线（N） 和保护线(PE)，形成三相五线制系统，国际上称为TN-S系统。

钢丝钳的用途
第1章 安全用电
1.2 认识电工实训室
1.2.1 常用电工工具
2）尖嘴钳及偏口钳 （1）尖嘴钳。尖嘴钳的头部尖细，适用于狭小的工作空间操作。尖嘴钳有 铁柄和绝缘柄两种。其中绝缘柄为电工用尖嘴钳，绝缘柄的耐压为500 V，其 外形、构造下图所示。
尖嘴钳的外形和构造
第1章 安全用电
1.2 认识电工实训室
1.2.1 常用电工工具
尖嘴钳的握法如下图所示。尖嘴钳的规格以其全长的毫米数表示，有 130 mm、160 mm、180 mm等几种。
尖嘴钳的握法
第1章 安全用电
1.2 认识电工实训室
1.2.1 常用电工工具
（2）偏口钳。偏口钳又称斜口钳或断线钳，其头部扁斜，钳柄有铁柄、管 柄和绝缘柄3种型式，其中电工用的绝缘柄断线钳的外形如下图所示，其耐压为 1 000 V。断线钳专供剪断较粗的金属丝、线材及电线电缆等用。
第1章 安全用电
1.1 供电配电系统
返回
电能由发电厂产生，通过输电线输送，最后分配
给各个生产单位及其他用户，这就构成了发电、输电 和配电的完整系统。
发电厂按照所利用的能源种类可分为水力、火力、
风力、核子能、太阳能、沼气等几种。现在世界各国 建造得最多的，主要是水力发电厂和火力发电厂。我 国主要利用火力发电。我国国家标准中规定输电线的 额定电压为35 kV、110 kV、220 kV、330 kV、500 kV 等。
活络扳手外形
第1章 安全用电
1.2 认识电工实训室
1.2.1 常用电工工具
活络扳手的使用方法如下图所示。应注意的是，活络扳手不可 反方向用力，以免损坏活络扳唇，也不可用钢管接长手柄来施加较 大的扳拧力矩。另外，活络扳手不得当做撬棒或手锤使用。

我国规定的安全电压额定值有：42V、36V、24V、12V和6V。
安全电压的要求随环境条件的不同而不同，比如： 在特别危险环境中使用的手持电动工具应采用42V安全电压； 在有电击危险环境中使用的手持照明灯应采用36V或24V安全 电压； 在金属容器内、隧道内或在特别潮湿的环境下施工应采用12V 安全电压； 在水下作业等场所应采用6V安全电压。
.
18
任务二 安全用电
.
19
任务二 安全用电
5. 电工安全操作规程 （1）电器线路在未经测电笔确定无电前，应一律视为“有电”，不 可用手触摸，不可绝对相信绝缘体，应当认为是有电操作。 （2）工作前应详细检查所用工具是否安全可靠，穿戴好必需的防护 用品，以防工作时发生意外。 （3）维修线路要采取必要的措施，在开关手把上或线路上悬挂“有 人工作、禁止合闸”的警告牌，防止意外中途送电。 （4）必须正确处理工作中所有拆除的电线，包好带电线头，防止发 生触电。 （5）工作完毕后，必须拆除临时地线，并检查是否有工具等物品遗 漏在现场。 （6）送电前必须认真检查，确定是否符合要求并和有关人员落实联 系，方能送电。 （7）工作结束后，恢复原有防护装置，拆除警告牌，撤离工作人员。
.
20
任务二 安全用电
二、电气火灾的防范 1. 电气火灾产生的原因
.
21
任务二 安全用电
.
22
任务二 安全用电
2.电气火灾扑救的注意事项 （1）迅速切断电源，拨打“110”或“119”报警电话，然后进行灭 火。 （2）若无法切断电源，应采取带电灭火方法，使用二氧化碳或干 粉灭火器等不导电的灭火剂灭火。灭火器和人体与带电体要保持 0.7m以上安全距离。使用二氧化碳灭火器应保证良好通风，防止窒 息。 （3）用水枪灭火应当用喷雾水枪，要穿绝缘鞋、戴绝缘手套、水 枪喷嘴应可靠接地。 （4）室内着火，千万不要急于打开门窗，防止空气流通增，加大 火势。 （5）电力电缆发生火灾，可使用干砂、干土覆盖，不得使用泡沫 灭火器和水扑救。
