三坐标测量机使用规范

三坐标测量仪型号安全操作及保养规程三坐标测量仪是一种精密的测量仪器，用于测量物体在三个方向上的坐标和角度测量。

在使用三坐标测量仪进行测量时，必须非常小心，遵循特定的安全操作和保养规程。

下面介绍三坐标测量仪型号的安全操作及保养规程。

安全操作规程以下是三坐标测量仪型号的安全操作规程：1. 要在规定的安全区域使用在使用三坐标测量仪进行测量前，操作员应确保仪器放置在规定的安全区域内。

因为仪器是非常精密的，如果未正确定位测量仪，可能会导致测量不准确。

2. 佩戴个人防护用品在使用三坐标测量仪进行测量过程中，操作员应佩戴适当的个人防护用品。

包括使用安全眼镜、手套等。

3. 定位样品时，禁止使用力量在使用三坐标测量仪时，禁止使用任何外力来移动彼此之间的样品和机器，如果需要重定位样品，请使用机器的调整手柄来进行调整。

4. 严格控制所有文档和管理使用三坐标测量仪时，更换样品时，必须将安全文档交给有关人员进行审批，例如样品切换前的安全检查记录，以确保所有样品的测量过程都经过审核。

5. 遵守温度和湿度指导三坐标测量仪是一种精密的仪器，可以受到环境因素的影响，如温度和湿度。

因此，在使用这种仪器时，必须遵守环境控制方面的规定，以保证其准确性。

6. 确保三坐标测量仪操作良好使用三坐标测量仪进行测量过程前，必须确保其操作正常。

您可以进行标准测量或监测仪器指示列表以确保其准确性或可靠性。

7. 严格遵守操作规程在使用三坐标测量仪进行测量时，必须遵守其操作规程。

操作规程是一种很重要的参考，可以帮助您正确地使用测量仪器，并确保结果准确。

保养规程以下是三坐标测量仪型号的保养规程：1.定期擦拭三坐标测量仪保持仪器的清洁是很重要的，定期擦拭可以避免它受到灰尘和其他污染物的影响，可以保持其准确度。

2.调整机器的清理和校准如果测量仪的某些部件需要调整或校准，建议由经验丰富的技术人员进行，以确保其调整正确。

3.定期检查三坐标测量仪定期检查测量仪的探头和其他重要部件是否处于正常工作状态。

三坐标测量仪操作规范一、操作准备1.1在进行测量前，操作人员应熟悉三坐标测量仪的结构、功能和操作方法，并接受相应的培训。

1.2确保三坐标测量仪所在的环境符合测量要求，例如温度、湿度等。

1.3对三坐标测量仪进行日常维护和保养，确保其正常运行。

二、工件夹持及对准2.1根据测量要求，选择适当的夹具，固定工件在测量台上，并确保工件牢固且不会发生形变。

2.2根据测量要求，使用适当的对准工具，将测量仪的坐标系与工件的坐标系对齐。

2.3进行初始对准时，应将测量仪的探测器与工件表面保持一定的距离，以免发生碰撞。

三、软件操作3.1打开三坐标测量仪的软件，并进行登录验证。

3.2根据测量要求，选择相应的测量程序或创建新的测量程序。

3.3在测量程序中输入工件的相关参数，如名称、尺寸、公差等。

3.4进行坐标系的设置和对准，确保测量结果的准确性。

3.5根据测量要求，选择适当的探测器和测量方法，并确认测量精度。

3.6进行实际测量操作，保持探测器与工件表面的接触，按照程序提示进行操作。

四、测量结果处理4.1测量结束后，对测量结果进行复核和处理，确保其准确性和可靠性。

4.2对测量结果进行数据分析和统计，生成相应的测量报告。

4.3检查测量报告的完整性和准确性，如有错误应及时进行更正和补充。

五、操作注意事项5.1在进行测量操作时，应保持测量仪和工件的干净和无尘，以免影响测量准确性。

5.2在操作过程中，应注意探测器与工件表面的接触状态，确保探测器的稳定和准确性。

5.3在进行测量操作时，应避免测量仪和探测器与其他物体的碰撞和摩擦。

5.4在测量结果处理时，应注意数据的正确性和合理性，如有疑问可以进行复核和验证。

5.5在完成测量操作后，及时关闭三坐标测量仪的电源和软件，做好设备的安全保护。

六、安全操作6.1在操作三坐标测量仪时，应穿戴合适的个人防护用品，如手套、护目镜等。

6.2严禁在使用三坐标测量仪时进行私自改装和维修，如有故障应及时通知维修人员。

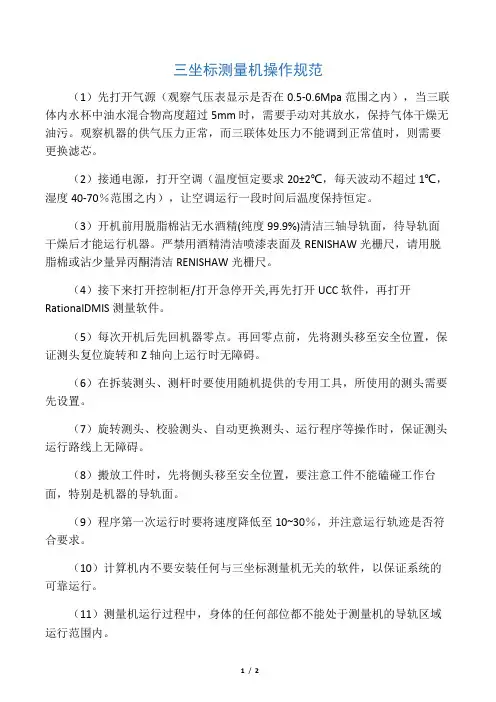

三坐标测量机操作规范（1）先打开气源（观察气压表显示是否在0.5-0.6Mpa范围之内），当三联体内水杯中油水混合物高度超过5mm时，需要手动对其放水，保持气体干燥无油污。

观察机器的供气压力正常，而三联体处压力不能调到正常值时，则需要更换滤芯。

（2）接通电源，打开空调（温度恒定要求20±2℃，每天波动不超过1℃，湿度40-70％范围之内），让空调运行一段时间后温度保持恒定。

（3）开机前用脱脂棉沾无水酒精(纯度99.9%)清洁三轴导轨面，待导轨面干燥后才能运行机器。

严禁用酒精清洁喷漆表面及RENISHAW光栅尺，请用脱脂棉或沾少量异丙酮清洁RENISHAW光栅尺。

（4）接下来打开控制柜/打开急停开关,再先打开UCC软件，再打开RationalDMIS测量软件。

（5）每次开机后先回机器零点。

再回零点前，先将测头移至安全位置，保证测头复位旋转和Z轴向上运行时无障碍。

（6）在拆装测头、测杆时要使用随机提供的专用工具，所使用的测头需要先设置。

（7）旋转测头、校验测头、自动更换测头、运行程序等操作时，保证测头运行路线上无障碍。

（8）搬放工件时，先将侧头移至安全位置，要注意工件不能磕碰工作台面，特别是机器的导轨面。

（9）程序第一次运行时要将速度降低至10~30％，并注意运行轨迹是否符合要求。

（10）计算机内不要安装任何与三坐标测量机无关的软件，以保证系统的可靠运行。

（11）测量机运行过程中，身体的任何部位都不能处于测量机的导轨区域运行范围内。

（12）加长杆和测杆一定要上紧，并且吸盘安装的位置一定要与主体一致对应（13）测量工件时，将工件在恒温室里恒温后再测量。

（14）测量机运行过程中要发生危险时，可以按下操作手柄的急停按钮，或者控制柜上的急停按钮，或者机器本身连接的急停按钮来停止操作。

（15）TP20/TP200测头吸盘对磁场敏感。

所以测量时避免与带强磁性的夹具或工件接近，或者考虑使用防磁的测头或者使用碳纤维、陶瓷测针。

三坐标测量仪使用方法国标一、引言三坐标测量仪是一种高精度测量设备，广泛应用于工业制造领域。

它可以对物体的几何形状和尺寸进行精确测量，并生成相应的测量报告。

本文旨在介绍三坐标测量仪的使用方法，并按照国家标准进行说明。

二、检查仪器在使用三坐标测量仪之前，首先需要检查仪器是否完好。

以下是检查仪器的步骤：1.检查电源及电缆：确保电源线连接稳固，没有损坏；检查测量仪器的电源开关是否正常。

2.检查机械部分：检查运动轨迹是否平滑，各部件是否松动。

3.检查测量头：检查测量头的磨损情况，确保测量头清洁并无损伤。

4.检查角度传感器：确保角度传感器的工作正常，没有失灵。

若发现以上任何问题，应及时联系维修人员进行检修或更换。

三、准备工作在开始使用三坐标测量仪之前，需要进行一些准备工作：1.准备测量工件：将需要测量的工件放置在测量台上，并进行固定，确保工件不会移动。

2.调整机械部分：根据测量工件的大小和形状，调整机械部分的运动范围，使其适配工件。

3.制定测量方案：根据需要测量的特征和要求，制定相应的测量方案，包括选择测量点、测量顺序等。

四、测量操作在进行测量操作时，按照以下步骤进行操作：1.启动测量软件：通过计算机启动三坐标测量软件，并确保软件与测量仪器的连接正常。

2.标定测量仪器：在开始测量之前，需要对测量仪器进行标定。

按照软件的标定指引，依次对坐标轴进行校准。

3.设置测量参数：根据测量方案，设置测量参数，包括测量速度、测量精度等。

根据国家标准的要求，设置相应的参数值。

4.进行测量：根据测量方案，依次选择测量点进行测量。

通过操作测量仪器的控制杆，将测量头移动到相应的位置，并记录测量结果。

5.处理测量结果：根据测量仪器提供的软件功能，对测量结果进行处理，生成测量报告。

根据国家标准的要求，报告应包含测量结果、误差范围等信息。

五、测量结果分析在得到测量结果后，需要进行结果分析，并根据需要采取相应的措施。

以下是一些常见的测量结果分析方法：1.比较测量结果与设计要求：将测量结果与设计要求进行比较，判断测量结果是否符合要求。
