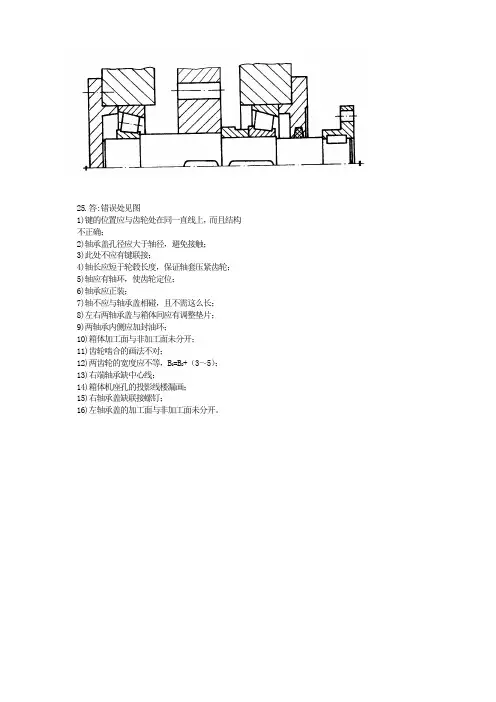

25.答:错误处见图
1)键的位置应与齿轮处在同一直线上，而且结构不正确；
2)轴承盖孔径应大于轴径，避免接触；
3)此处不应有键联接；
4)轴长应短于轮毂长度，保证轴套压紧齿轮；
5)轴应有轴环，使齿轮定位；
6)轴承应正装；
7)轴不应与轴承盖相碰，且不需这么长；
8)左右两轴承盖与箱体间应有调整垫片；
9)两轴承内侧应加封油环；
10)箱体加工面与非加工面未分开；
11)齿轮啮合的画法不对；
12)两齿轮的宽度应不等，B1=B2+（3～5）；
13)右端轴承缺中心线；
14)箱体机座孔的投影线楼漏画；
15)右轴承盖缺联接螺钉；
16)左轴承盖的加工面与非加工面未分开。
Right Version:。
改正：
1、端盖密封与轴装配应有间隙；
2、套筒太长，应用轴肩定位；
3、套杯与箱体间应有调整垫片；
4、端盖与套杯间应有密封垫片；
5、锥齿轮轴端处轴太长，应比齿轮端部稍短；
6、右端套杯轴向固定超过了右端轴承外圈；
7、与右端轴承内圈配合的轴颈长度应比轴承内圈宽度稍短；
8、套杯不与轴承接触处的内径应大些，减少加工面；
9、两轴承应反装，以提高轴的支承刚性；若轴承反装，则套杯不与轴承接触处的内径应小些，形成轴承外圈的轴向定位
改正：
1、齿轮周向定位用的键太长，不宜超过该轴端长度；
2、透盖与轴之间配合有间隙，且有毡圈密封；
3、两端的端盖与箱体配合处均应有调整垫片；
4、与齿轮配合的轴段长度应比齿轮宽度稍小；
5、右轴承内圈定位用的套筒直径不宜超过内圈高度；
6、左轴承内圈定位用的轴肩高度不宜超过轴承内圈高度；
7、透盖和右端轴承与轴配合处，轴应为阶梯状，且与透盖配合处轴径小；
改正：
1、右轴承内圈右端面应有轴向定位，可用圆螺母加止动垫片，螺纹外径略小于轴承内径；
2、轴上加工螺纹段右边的一段轴颈穿过透盖，该段轴径应小于螺纹内径；
3、端盖与轴之间应留有间隙，且应有密
4、两轴承内圈之间的轴径应小于轴承内径；封毡圈；
5、两轴承外圈之间的套杯内径应小于轴承外径，形成轴承外圈定位凸肩；
6、左轴承内圈左侧轴肩过高，应减至内圈高的2/3左右；
7、套杯凸缘不应在左边，应在右边；
8、箱体孔的中部直径应加大，以减少经加工面；
9、端盖与套杯配合段过长，端盖与右轴承外圈之间应有较大间隙；
10、套杯凸缘与箱体间应有调整垫片、套杯凸缘与端盖之间应有密封垫片；
11、轴的右端及端盖外圆外侧应有倒角。
轴承改错题口诀与讲解轴系结构改错题技巧轴结构常见错误总结:㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。
㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。
如下：1 轴段太长，影响轴承2 轴肩太高，影响轴承的拆卸和安装3轴头长应比齿轮宽度小2mm，便于安装和固定位置4 键长超过齿轮，影响安装和固定套筒。
5套筒的轴肩太高，影响轴套拆，按要求选择规定尺寸6轴无非定位轴肩，不便轴承装拆。
7轴承端盖内应有密封装置。
8、轴承端盖孔与轴应动静分开，9、联轴器左无轴肩，孔无法定轴颈固定10、键槽应与齿轮键槽固定同一母线圈；11、联轴器右键应有轴端档上；12、联轴器应有连接孔；13、轴承端盖毛坯应留有凹槽孔，便于加工。
14、应有调整垫片，便于轴位置调整和轴承预调整。
1、轴承端盖无密封装置；2、套筒外径超过轴承内圈太高，轴承无法拆卸； 3、齿轮轴定位不可靠，轴段应比轮毂略小2mm ； 4、轴段无轴肩台阶，联轴器无法轴向定位； 5、轴段无配置键联接，联轴器无法周向定位； 6、轴承已由轴承端盖轴向定位，弹性档圈重复定位，应去除； 7、轴承与轴为过盈配合，轴段应采用台阶，便于装拆； 8、联轴器左端无定位，应采用轴端档圈定位； 9、 轴承端盖与机座间无垫片，垫片可以调整轴的位置。
轴承改错题口诀与讲解轴系结构改错题技巧轴结构常见错误总结:㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。
㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。
⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。
⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。
⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。
㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。
㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。
㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。
如下：1 轴段太长，影响轴承2 轴肩太高，影响轴承的拆卸和安装3轴头长应比齿轮宽度小2mm，便于安装和固定位置4 键长超过齿轮，影响安装和固定套筒。
5套筒的轴肩太高，影响轴套拆，按要求选择规定尺寸6轴无非定位轴肩，不便轴承装拆。
7轴承端盖内应有密封装置。
8、轴承端盖孔与轴应动静分开，9、联轴器左无轴肩，孔无法定轴颈固定10、键槽应与齿轮键槽固定同一母线圈；11、联轴器右键应有轴端档上；12、联轴器应有连接孔；13、轴承端盖毛坯应留有凹槽孔，便于加工。
14、应有调整垫片，便于轴位置调整和轴承预调整。
1、轴承端盖无密封装置；2、套筒外径超过轴承内圈太高，轴承无法拆卸； 3、齿轮轴定位不可靠，轴段应比轮毂略小2mm ； 4、轴段无轴肩台阶，联轴器无法轴向定位； 5、轴段无配置键联接，联轴器无法周向定位； 6、轴承已由轴承端盖轴向定位，弹性档圈重复定位，应去除； 7、轴承与轴为过盈配合，轴段应采用台阶，便于装拆； 8、联轴器左端无定位，应采用轴端档圈定位； 9、 轴承端盖与机座间无垫片，垫片可以调整轴的位置。
轴系结构改错题随着现代工业的发展，越来越多的机械设备采用轴系结构进行传动，轴系结构的设计和制造质量直接影响着机械设备的性能和寿命。
因此，在设计和制造轴系结构时，需要注意各种因素，杜绝各种可能的错误。
本文将通过分析和解决一些轴系结构改错题，来探讨轴系结构设计和制造中的一些常见问题。
二、轴系结构改错题1.问题描述某公司设计制造了一台轴系传动装置，其中包括一个电机、一个联轴器、一个减速器和一个输出轴。
该装置的输入轴为电机轴，输出轴为输出轴。
该装置的设计图纸如下图所示。
图1 轴系传动装置设计图该轴系传动装置在运行一段时间后，出现了以下问题：（1）输出轴转速低于设计要求。
（2）输出轴发生了严重的振动和噪声。
（3）输出轴温度升高，超过了允许的范围。
请根据以上问题，分析该轴系传动装置的设计和制造中可能存在的错误，并提出改进方案。
2.问题分析（1）输出轴转速低于设计要求。
输出轴转速低于设计要求是由于传递到输出轴的转矩不足所导致的。
传递到输出轴的转矩不足可能是由于电机功率不足、减速器传递效率低、传动链条间隙过大等原因导致的。
（2）输出轴发生了严重的振动和噪声。
输出轴发生严重的振动和噪声可能是由于轴的不平衡、联轴器的松动、轴承的磨损等原因导致的。
（3）输出轴温度升高，超过了允许的范围。
输出轴温度升高可能是由于轴承的磨损、润滑不良、轴的不平衡等原因导致的。
3.改进方案（1）电机功率不足可以通过更换功率更大的电机来解决这个问题。
在更换电机时，需要考虑电机的转速和输出轴的转速之间的匹配关系，以确保输出轴的转速符合设计要求。
（2）减速器传递效率低可以通过更换传动比更小的减速器来提高传递效率。
在更换减速器时，需要考虑减速器的扭矩和输出轴的扭矩之间的匹配关系，以确保输出轴的扭矩符合设计要求。
（3）传动链条间隙过大可以通过调整传动链条的张紧度来解决这个问题。
在调整传动链条张紧度时，需要考虑链条松紧度的合理性，以确保链条不会过紧或过松。
轴系结构改错例题
轴系结构改错例题:简要说明图中轴系部件结构的错误及不合理原因15 φ36
讲解:此类问题主要从以下几方面考虑: 一、转动件与静止件接触9( 轴与端盖接触;
6( 套筒与轴承外圈接触。
二、轴上零件未定位、固定
5( 套筒顶不住齿轮;
12(带轮无轴向固定;
三、工艺不合理
属加工方面:
2(箱体端面加工面与非加工面没有分开;
3(轴过长;
10(轮毂上键槽应开通孔;
11(齿轮与带轮的键槽应开在同一母线上;
13(轴承端面加工面与非加工面没有分开;
14(箱体两侧不对称;
15. 无轴径为36的滚动轴承。
属工艺安装方面:
7(精加工面过长，且装拆轴承不便;
4( 轴肩太高，无法拆卸轴承;
属调整方面:
1( 无调整垫片，无法调整轴承间隙。
四、润滑与密封问题8(透盖中无密封件。
轴系结构改错题（共8题）1、 在图示轴的结构图中存在多处错误，请指出错误点，说明出错原因，并加以改正。
图4-1解：○1.无垫片；○2无间隙、无密封○3键太长○4无定位轴肩○5无轴肩 ○6套筒高于圈高度○7轴和轮毂一样长，起不到定位作用； ○8无定位；○9无垫片○10采用反装。
修改后图：162873549102、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。
解：画出的正确结构图如图。
①固定轴肩端面与轴承盖的轴向间距太小。
②轴承盖与轴之间应有间隙。
③轴承环和套简装不上，也拆不下来。
④轴承安装方向不对。
⑤轴承外圈与壳体壁间应有5-8mm间距。
⑥与轮毂相配的轴段长度应小于轮毂长。
⑦轴承圈拆不下来。
3、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。
解：画出的正确结构图如图。
①轴的右端面应缩到联轴器端面1～2mm，轴端挡圈压到联轴器端面上，与轴端面留有间隙；②联轴器与透盖不能接触，联轴器应右移；③联轴器与轴配合直径应小一点，形成轴肩定位；④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙；⑤右轴承圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒轴颈右端面应左移1～2mm；⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm，轴颈右端面缩进去；⑦左轴承圈不能被轴环全挡住，轴环左部轴径减小至圈厚度的2／3左右；⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。
⑨轴的左端伸出轴承圈过长，应缩短一点。
4、指出图4-2中的结构错误,轴承采用脂润滑(有错处有编号，分析错误原因,说明改正措施)。
解：1．应设密封圈并留间隙；2．套筒不可同时接触、外圈；3．轮毂应比轴段长1-2mm；4．联轴器应给定位台阶；5．应有绩作用向定位；6．此处不必卡圈固定圈；7．轴承圈装入应有台阶；8．联轴器应为通孔，且应有轴端档圈固定；9．箱体端盖应有加工凸台并加垫片；10．轴环高不能超过圈厚度；11．键太长，套筒不能起定位作用；12．轴承盖凸缘应切倒角槽；13．应加挡油环。
轴系结构改错题（共7题）1、在图示轴的结构图中存在多处错误，请指出错误点，说明出错原因，并加以改正。
解：1.此处螺栓连接用该有垫片；2 轴承端盖与轴之间应该有间隙，并且配有密封。
3键的位置和尺寸不合适 4无定位轴肩5无轴肩 6套筒直径太大，不应该超过轴承内圈高度；7轴和轮毂一样长，起不到定位作用；8无定位；9无垫片10采用反装。
2、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。
解： 画出的正确结构图如图。
①轴的右端面应缩到联轴器端面内1～2mm ，轴端挡圈压到联轴器端面上，与轴端面留有间隙； ②联轴器与透盖不能接触，联轴器应右移； ③联轴器与轴配合直径应小一点，形成轴肩定位；④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙； ⑤右轴承内圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒内轴颈右端面应左移1～2mm ；⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm ，轴颈右端面缩进去； ⑦左轴承内圈不能被轴环全挡住，轴环左部轴径减小至内圈厚度的2／3左右； ⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。
⑨轴的左端伸出轴承内圈过长，应缩短一点。
3、试分析指出图中所示轴系结构中的错误，说明原因。
图中齿轮用油润滑，轴承用脂润滑。
解: 每指出1个错误得1分，说明错误原因得1分。
总分不超过10分。
存在问题分析： （1）轴承的轴向固定、调整，轴向力传递方面错误1）轴系采用全固式结构，两轴承反装不能将轴向力传到机架，应该为正装。
2）全固式结构中，轴左端的弹性挡圈多余，应去掉。
3）端盖处没有调整垫片，不能调整轴承游隙。
（2）转动零件与固定零件接触，不能正常工作方面错误1）轴的右端面应缩到联轴器端面内1～2mm ，轴端挡圈压到联轴器端面上，与轴端面留有间隙； 2）轴与右端盖之间不能接触，应有间隙。
3）定位齿轮的套筒径向尺寸过大，与轴承外圈接触。
作业集轴系结构改错习题及解析例题41 分析轴系结构的错误，说明错误原因，并画出正确结构。
题41图42 分析轴系结构的错误，说明错误原因，并画出正确结构。
题42图43 分析轴系结构的错误，说明错误原因，并画出正确结构。
题43图44 分析轴系结构的错误，说明错误原因，并画出正确结构。
题44图8. 图示采用一对反装圆锥滚子轴承的小锥齿轮轴承组合结构。
指出结构中的错误，加以改正并画出轴向力的传递路线。
解题要点：该例支点的轴向固定结构型式为两端固定结构，即两支点各承担一个方向的轴向力。
（1）存在的问题1）两轴承外圈均未固定，轴运转时，外圈极易松动脱落。
2）轴向力无法传到机座上。
向左推动轴外伸端时，整个轴连同轴承均将从套杯中滑出；齿轮工作时将受到向右的轴向力，此时轴将带着左轴承和右轴承的内圈向右移动，致使右轴承分离脱落。
3）轴承间隙无法调整。
4）改正方法（2）改正方法1）将两轴承内圈间的套筒去掉，再将套杯中间部分内径减小，形成两价目内挡肩固定轴承外圈，从而使左轴承上向右的轴向力及右轴承上向左的轴向力通过外圈、套杯传到机座上。
2)在右轴承右侧轴上制出一段螺纹，并配以圆螺母和止动垫圈用来调整轴承间隙，同时借助圆螺母轴上向左的轴力传到套杯上。
3）在套杯和机座间加调整垫片，以调整轴系的轴向位置；在套杯和端盖间也应加调整垫片，使端盖脱离轴承外圈，兼起密封作用。
改正后的结构及轴向力的传递路线见图解。
9. 图示的蜗杆轴轴承组合结构，一端采用一对正装的角接触球轴承，另一端为圆柱滚子轴承。
指出图中错误加以改正，并画出轴向力的传递路线。
解题要点：该例的支点轴向固定结构应为一端固定、一端游动的型式，即轴承组一侧为固定端、固柱滚子轴承一侧为游动端。
（1）存在问题1）固定端两轴承的内、外圈均未作双向固定。
当轴肥向左的轴力时，该支点上两轴承将随着轴从套杯中脱出，或轴颈与轴承内圈配合松动，故无法将向左的轴向力传到机座上。
2）固定端两轴承的间隙无法调整。
轴系结构改错题
1. 错误：将 x 轴和 y 轴的标签颠倒了。
改正：将 x 轴的标签放在 x 轴上，将 y 轴的标签放在 y 轴上。
2. 错误：将两个不同的数据集放在同一条坐标轴上，导致数据之间无法区分。
改正：将每个数据集分别放在不同的坐标轴上，或者使用不
同颜色和符号来区分它们。
3. 错误：将轴的刻度标记设置得太密集，导致图表难以解读。
改正：将刻度标记调整为适当的间隔，以便更清晰的显示数据。
4. 错误：未标注轴的单位，导致读者无法理解图表的含义。
改正：在轴上注明单位，以确保读者能够正确理解数据。
5. 错误：将轴的起点设置得不正确，导致数据无法准确呈现。
改正：确保轴的起点和标记正确设置，以确保数据能够准确
呈现。
实用标准文案 精彩文档 轴结构改错题目：
3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。请按示例①所示，指出图中的其他结构错误（不少于7处）（7分） （注：润滑方式、倒角和圆角忽略不计。）例①——缺少调整垫片[解]
⑴——缺少调整垫片 ⑵——轮毂键槽不对 ⑶——与齿轮处键槽的位置不在同一角度上 ⑷——键槽处表达不正确（应该局部剖视） ⑸——端盖孔与轴径间无间隙 ⑹——多一个键 ⑺——齿轮左侧轴向定位不可靠 ⑻——齿轮右侧无轴向定位 ⑼——轴承安装方向不对 实用标准文案 精彩文档 ⑽——轴承外圈定位超高
⑾——轴与轴承端盖相碰
4、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。（5分） ⑴——轴肩的高度超出了轴承内圈的外径； ⑵——轴段的长度应该小于轮毂的宽度； ⑶——螺纹轴段缺少螺纹退刀槽； ⑷——键槽应该与中间部位的键槽在同一母线上布置； ⑸——键的长度应该小于轴段的长度。
轴结构常见错误总结 ㈠、轴本身的常见结构错误： ⑴、必须把不同的加工表面区别开来； 实用标准文案 精彩文档 ⑵、轴段的长度必须小于轮毂的长度；
⑶、必须考虑轴上零件的轴向、周向固定问题； ⑷、轴外伸处应考虑密封问题。 ㈡、轴承安装的常见错误： ⑴、角接触轴承和圆锥滚子轴承 ①、一定要成对使用； ②、方向必须正确，必须正装或反装； ③、外圈定位（固定）边一定是宽边。 ⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题 ①、内圈的外径一定要大于固定结构的直径； ②、外圈的内径一定要小于固定结构的直径。 ⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。 ⑷、轴承必须考虑密封问题； ⑸、轴承必须考虑轴向间隙调整问题。 ㈢、键槽的常见错误： ⑴、同一轴上所有键槽应在一个对称线上； ⑵、键槽的长度必须小于轴段的长度； ⑶、半圆键不用于传动零件与轴的连接。 ㈣、轴承端盖的常见错误 ⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端； 实用标准文案 精彩文档 ⑵、和机体的联接处必须要考虑轴承的间隙调整问题；
⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。 ㈤、螺纹的常见错误 ⑴、轴上螺纹应有螺纹退刀槽; ⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上; ⑶、螺纹联接应保证安装尺寸; ⑷、避免螺纹联接件承受附加弯矩。 实用标准文案
精彩文档 解题过程及要点： （1） 轴系上零件的选用及结构表达； （2） 支点轴向固定结构； （3） 轴系上零件的相互位置关系（动件与静件接触、轴上零件定位和固定）； （4） 结构工艺性（加工、装拆、调查）； （5） 润滑和密封； （6） 绘图表达等其他错误。 此轴系结构的主要错误如下： （1） 凸缘式半联轴器无法联接，缺少联接螺栓孔； （2） 联轴器孔应该打通； （3） 联轴器周向未定位，应添加定位平键； （4） 联轴器轴向未定位，在配合轴段应留有定位阶梯； （5） 箱体外壁的加工面与非加工面没有分开，会造成轴承端盖安装不可靠或精加工面过大等实用标准文案 精彩文档 问题；
（6） 轴与轴承端盖间应留有间隙。轴系工作时，轴带动齿轮高速旋转，而轴承端盖保持静止，动静件间不能直接紧密接触； （7） 轴与轴承端盖分开后，应添加密封圈； （8） 无法调整轴承游隙，应添加调整垫片； （9） 轴精加工面过长且装拆轴承不方便，应留有装配工艺阶梯轴； （10） 套筒高度超过轴承内圈高度与轴承外圈接触，增添轴承拆卸难度，且与静件外圈直接接触； （11） 齿轮的轴向定位不可靠，应留有“定位小窗口”； （12） 键过长，套筒无法安装； （13） 轴环高度过高，超过轴承内圈高度，不利于轴承拆卸； （14） 因轴承采用脂润滑，应在轴承座孔的箱体内壁面处增加挡油盘； （15） 此轴系轴承采用双端单向固定的安装方式，不需要安装弹性挡圈。 改正后的正确结构见图11.7。 精密机械设计
第一章 精密机械设计的基础知识 1、 什么是机械？ 答：一般认为它是“机器”和“机构”的总称 实用标准文案 精彩文档 2、 机器的基本组成要素是什么？
答：机械零件 3、 机器的基本组成部件是什么？ 答：各种机构 4、 什么叫部件？ 答：几个零件的组合体称为部件 第七章 摩擦轮传动和带传动 1. 摩擦轮传动的工作原理是什么？ 答：摩擦轮传动是利用两轮直接接触所产生的摩擦力来传递运动和动力。 2. 带传动的工作原理是什么？ 答：当主动轮转动时，利用带与带轮接触面间产生的摩擦力来传递运动和转矩。 3. 摩擦轮传动和带传动有何优缺点？ 答：主要优点是： 1）传动零件的结构简单，易于制造；2）传动平稳，工作时噪声很小；3）用作变速传动时，传动比调节简便；4）过载时，传动件间产生滑动，可对零件实施过载保护。 主要缺点是： 1）不能保持恒定的传动比，传动精度低； 2）不易传递较大转矩，机构不紧凑； 3）传动件工作表面磨损较快，寿命低； 4）传动效率低。 4. 何为摩擦轮传动和带传动的弹性滑动和打滑？弹性滑动和打滑各是什么原因引起的？对传动的影响是什么？二者的性质有何不同？ 答：弹性滑动是由于材料弹性变形而产生的滑动；当它在从动轮上产生的驱动转矩小于从动轮实际阻转矩时，接触面即产生。打滑是摩擦轮传动的非正常工作状态，经常打滑，摩擦轮表面将产实用标准文案 精彩文档 生严重磨损，传动寿命降低。 滑动是由于带有弹性，且松边紧边存在拉力差所产生的，使v
１> v2，不可避免。过载打滑由于载荷过大，需要传递的圆周力超过最大摩擦力而引起。 5. 带传动的类型有那些？ 答：传动带可分为平型带、V带、圆形带、多楔带和靠啮合传动的同步齿形带等。 6. 与平带传动相比，V带传动有何特点？ 答：V带的摩擦力大约相当平型带的三倍，V带传递功率的能力比平型带大。 7. 带传动所能传递的最大有效圆周力与那些因素有关？为什么？ 答：张紧力Fo，包角a，当量摩擦系数fo。当Fo和a一定时，fo越大，Ft越大。 8. 带传动时，带中所受的应力有那几种？带中所受最大应力应在何处？ 答：１、拉力产生的拉应力2、惯性离心力产生的拉应力3、弯曲应力σB；最大应力发生在带紧边进入小带轮处。 第八章 齿轮传动 1. 齿轮传动的主要特点是什么？缺点是什麽？ 答：传动比准确(稳定、精确)；结构紧凑；工作可靠；效率高；寿命长；适用范围广。缺点：制造精度要求高；成本较高；不适用较大中心距传动。 2. 齿轮传动有那些失效形式？各是什麽原因造成的？ 答：1、轮齿折断：一是轮齿因短时过载或冲击过载而引起的折断，另外是齿轮在多次重复的交变应力作用下引起的疲劳折断。2、齿面点蚀齿：面因交变应力接触导致齿面产生疲劳点蚀3、齿面胶合：在高速重载情况下工作的齿轮，由于其滑动速度大而导致瞬时温度过高，使油膜破裂而产生粘焊，从而引起的胶合称为热胶合。在低速重载情况下，由于齿面应力过大，相对速度低，实用标准文案 精彩文档 油膜不易形成，使接触处产生了局部高温而发生的胶合，称为冷胶合。4、齿面磨损：金属微粒、
灰尘、异物等落入相啮合的齿面之间5、塑性变形由于主动轮齿齿面上所受到的摩擦力背离节线，分别朝向齿顶和齿根作用，因此产生塑性变形后，齿面上节线附近就下凹；从动轮轮齿表面所受到的摩擦力则分别由齿顶及齿根朝向节线作用，产生塑性变形之后，齿面上节线附近就上凸。 3. 一般用途的齿轮传动规定的标准压力角为多少？答：20° 4. 斜齿轮传动有何特点？螺旋角β应如何确定？ 答：同时啮合的齿数较多，重合度比直齿轮大，与直齿轮相比传动平稳，承载能力较高，适用于高速重载，且冲击和噪声小。螺旋角β：考虑重合度和轴向力，一般单斜齿轮传动中，在中心距、齿距、模数等确定下，常用β= 8° 15。
第十章 轴、联轴器、离合器 1. 轴的功能是什么？按照所受的载荷和应力的不同，轴可分为几种类型？又各有何特点？ 答：功用：轴是机器中的重要零件之一，支撑旋转零件，传递运动和动力。 转轴：既传递转矩又承受弯矩；传动轴：只传递转矩而不承受弯矩或弯矩很小；心轴：只承受弯矩。 2. 轴上零件的轴向固定有那些方法？有何特点？轴上零件的周向固定有那些方法？有何特点？ 答：轴向固定：常用轴肩、套筒、圆螺母（止退垫圈）和轴端挡圈等固定形式。轴肩定位：最方便可靠的方法；套筒定位：结构简单可靠，不需开槽、钻孔和切制螺纹，不影响疲劳强度。轴端挡圈：适用于轴端零件，可承受较大轴向力。 周向固定：常采用键联接、销联接、过盈配合（轴实用标准文案 精彩文档 承内圈）、紧定螺钉等固定形式。键联接简单方便、花键和过盈配合能承受较大的转矩。
3. 轴上为什么要有过渡圆角、到角、中心孔、砂轮越程槽和螺纹退刀槽？ 答：过度圆角:减小集中应力 ；倒角:去锐角，防刮伤；中心孔:加工时定位、对中；越程槽：为了工件表面光泽度一制，因为沙轮磨到工件根部时人的潜意识就回往回摇手把，工件根部往往磨不上，所以要切槽。退刀槽:车牙时退牙刀用还可以使螺牙平整。 4. 联轴器可分为哪两大类？各使用于何种场合？ 答：联轴器：刚性联轴器，用于两轴能严格的对中并在工作中不发生相对唯一的地方；弹性联轴器，用于两轴有相对位移的地方。 第十一章 支承 滚动轴承 1. 滚动轴承主要由哪些零件组成？ 答： 由内圈、外圈、滚动体和保持架等四种零件组成。 2. 滚动体主要由哪些形状？ 答： 球、圆柱滚子、圆锥滚子、鼓形滚子、滚针 3. 按外载荷不同，滚动轴承可分为哪三大类？ 答： 按承受载荷的方向的不同，分为向心轴承、推力轴承和向心推力轴承三大类。 4. 滚动轴承代号的构成？ 答： 轴承由前置代号、基本代号（类型代号、尺寸系列代号、内径代号）和后置代号组成。
