JJR系列软起动器用户手册目录安全注意事项………………………………………………………………………………………安装准备……………………………………………………………………………………………使用及环境条件……………………………………………………………………………………1．概述………………………………………………………………………………………………典型应用简介…………………………………………………………………………………… JJR系列软起动功能……………………………………………………………………………2．购入检查…………………………………………………………………………………………3．安装………………………………………………………………………………………………4．电路连接…………………………………………………………………………………………4.1主回路………………………………………………………………………………………4.2控制端子……………………………………………………………………………………4.3控制电路端子连接…………………………………………………………………………4.4主回路连接…………………………………………………………………………………4.5基本电路框图和端子………………………………………………………………………5．键盘及显示说明…………………………………………………………………………………6．数据的设定………………………………………………………………………………………7．通电运行…………………………………………………………………………………………8．保护显示说明……………………………………………………………………………………9．软起动控制模式…………………………………………………………………………………9.1限流型………………………………………………………………………………………9.2电压控制型…………………………………………………………………………………9.3软停车曲线…………………………………………………………………………………9.4不同起动方式的电流波形比较……………………………………………………………10．结构特点………………………………………………………………………………………附表一应用场合……………………………………………………………………………………JJR1000系列二次接线图……………………………………………………………………………JJR2000系列二次接线图……………………………………………………………………………安全注意事项警告！只有专业技术人员允许安装JJR。
JJR系列软起动器用户手册目录安全注意事项………………………………………………………………………………………安装准备……………………………………………………………………………………………使用及环境条件……………………………………………………………………………………1．概述………………………………………………………………………………………………典型应用简介…………………………………………………………………………………… JJR系列软起动功能……………………………………………………………………………2．购入检查…………………………………………………………………………………………3．安装………………………………………………………………………………………………4．电路连接…………………………………………………………………………………………4.1主回路………………………………………………………………………………………4.2控制端子……………………………………………………………………………………4.3控制电路端子连接…………………………………………………………………………4.4主回路连接…………………………………………………………………………………4.5基本电路框图和端子………………………………………………………………………5．键盘及显示说明…………………………………………………………………………………6．数据的设定………………………………………………………………………………………7．通电运行…………………………………………………………………………………………8．保护显示说明……………………………………………………………………………………9．软起动控制模式…………………………………………………………………………………9.1限流型………………………………………………………………………………………9.2电压控制型…………………………………………………………………………………9.3软停车曲线…………………………………………………………………………………9.4不同起动方式的电流波形比较……………………………………………………………10．结构特点………………………………………………………………………………………附表一应用场合……………………………………………………………………………………JJR1000系列二次接线图……………………………………………………………………………JJR2000系列二次接线图……………………………………………………………………………安全注意事项警告！只有专业技术人员允许安装JJR。

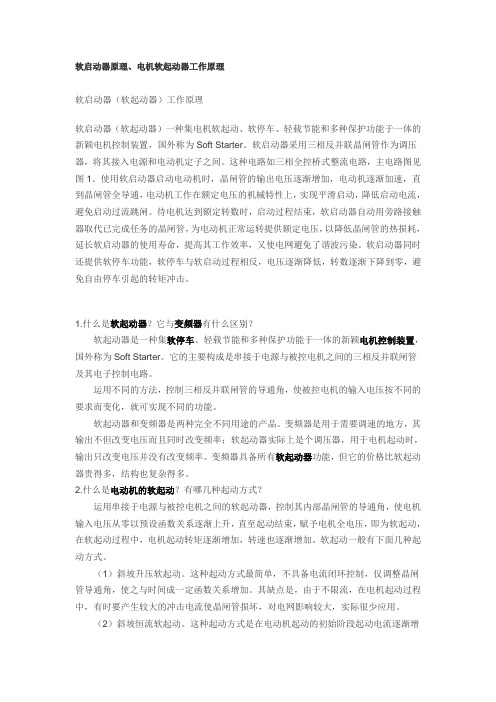

软启动器原理、电机软起动器工作原理软启动器（软起动器）工作原理软启动器（软起动器）一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路，主电路图见图1。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。
软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。
1.什么是软起动器？它与变频器有什么区别？软起动器是一种集软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。
运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。
软起动器和变频器是两种完全不同用途的产品。
变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率；软起动器实际上是个调压器，用于电机起动时，输出只改变电压并没有改变频率。
变频器具备所有软起动器功能，但它的价格比软起动器贵得多，结构也复杂得多。
2.什么是电动机的软起动？有哪几种起动方式？运用串接于电源与被控电机之间的软起动器，控制其内部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至起动结束，赋予电机全电压，即为软起动，在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加。
软起动一般有下面几种起动方式。

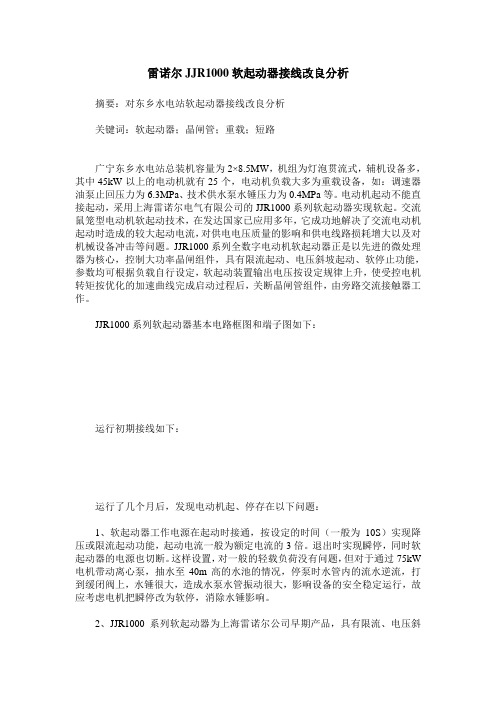

雷诺尔JJR1000软起动器接线改良分析摘要：对东乡水电站软起动器接线改良分析关键词：软起动器；晶闸管；重载；短路广宁东乡水电站总装机容量为2×8.5MW，机组为灯泡贯流式，辅机设备多，其中45kW以上的电动机就有25个，电动机负载大多为重载设备，如：调速器油泵止回压力为6.3MPa、技术供水泵水锤压力为0.4MPa等。
电动机起动不能直接起动，采用上海雷诺尔电气有限公司的JJR1000系列软起动器实现软起。
交流鼠笼型电动机软起动技术，在发达国家已应用多年，它成功地解决了交流电动机起动时造成的较大起动电流，对供电电压质量的影响和供电线路损耗增大以及对机械设备冲击等问题。
JJR1000系列全数字电动机软起动器正是以先进的微处理器为核心，控制大功率晶闸组件，具有限流起动、电压斜坡起动、软停止功能，参数均可根据负载自行设定，软起动装置输出电压按设定规律上升，使受控电机转矩按优化的加速曲线完成启动过程后，关断晶闸管组件，由旁路交流接触器工作。
JJR1000系列软起动器基本电路框图和端子图如下：运行初期接线如下：运行了几个月后，发现电动机起、停存在以下问题：1、软起动器工作电源在起动时接通，按设定的时间（一般为10S）实现降压或限流起动功能，起动电流一般为额定电流的3倍。
退出时实现瞬停，同时软起动器的电源也切断。
这样设置，对一般的轻载负荷没有问题，但对于通过75kW 电机带动离心泵，抽水至40m高的水池的情况，停泵时水管内的流水逆流，打到缓闭阀上，水锤很大，造成水泵水管振动很大，影响设备的安全稳定运行，故应考虑电机把瞬停改为软停，消除水锤影响。
2、JJR1000系列软起动器为上海雷诺尔公司早期产品，具有限流、电压斜波起动方式，带LED显示，有监控运行电流及故障状态，但没有过流过载、电源缺相等在线保护功能。
运行中有出现电源缺相、电机过流过载现象，起动器无法识别，如果电源缺相，会在几秒内造成烧电机线圈故障。
雷诺尔软启动器三相鼠笼型异步电动机在启动或停车过程中，还存在着一系列的问题。
比如，全压起动时的冲击转矩对拖动系统的冲击，起动电流对电网的冲击。
另外，如果运行时电动机端电压超过其额定电压则铁损上升。
低于额定电压电动机铜损上升。
在停机时，如果拖动系统突然失去转矩，靠系统的摩擦转矩克服系统的滑行惯性停车，也给拖动系统带来诸多问题。
比如水泵的水沟锤现象等。
传统的电动机起动方式是用Y-△起动器和自耦降压起动器。
他们只能起动降低电动机电流对电网的冲击作用。
能保证电动机可靠的启动。
但他不能解决上述的其他问题。
JJR系列电机软启动器，采用智能化数字控制，以单片机为智能中心，可控硅模块为执行元件对电动机进行全自动控制，它使用各种负载的鼠笼型异步电动机起动。
使电动机在任何工况下均能平滑起动、保护拖动系统、减少起动电流对电网的冲击，保证电动机可靠的启动。
平滑减速停车，消除拖动系统的反惯性冲击。
完整的系统保护功能，延长系统的使用寿命，减低系统的维护成本，提高系统的可靠性。
兼容了所有起动设备的各种功能，是传统起动星三角起动、自耦减压起动、磁控减压起动等最理想的更新换代产品。
雷诺尔软启动器分为JJR系列低压软启动器（JJR5000系列，JJR2000系列，JJR1000系列）和RNMV系列中高压软启动器。
雷诺尔JJR5000系列软启动器产品系列：JJR5011,JJR5015,JJR5018,JJR5022,JJR5030,JJR5037,JJR5045,JJR5055,JJR50 75，JJR5090,JJR5115,JJR5132,JJR5160,JJR5200,JJR5250,JJR5320,JJR5400,JJR54 50,JJR5500,JJR5600雷诺尔软启动器JJR5000系列软起动器具有如下特点:1. 三种起动方式：电压斜坡起动方式可得到最大的输出转矩，恒流软起动方式最大的限制起动电流，重载起动方式可输出最大的起动转矩。
软启动器原理、电机软起动器工作原理软启动器（软起动器）工作原理软启动器（软起动器）一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路，主电路图见图1。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。
软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。
1.什么是软起动器？它与变频器有什么区别？软起动器是一种集软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。
运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。
软起动器和变频器是两种完全不同用途的产品。
变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率；软起动器实际上是个调压器，用于电机起动时，输出只改变电压并没有改变频率。
变频器具备所有软起动器功能，但它的价格比软起动器贵得多，结构也复杂得多。
2.什么是电动机的软起动？有哪几种起动方式？运用串接于电源与被控电机之间的软起动器，控制其内部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至起动结束，赋予电机全电压，即为软起动，在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加。
软起动一般有下面几种起动方式。
