商业综合体电气设计重要事项和风险点一、重要事项1.功率负载计算和平衡:商业综合体通常包含了多种功能区域,如商场、办公楼、酒店等,每个区域的用电负载都不同。
在进行电气设计时,需要对每个区域的用电负载进行合理的计算和平衡,以保证整个综合体的电力供应可靠和稳定。
2.供电设备的选择和布置:商业综合体需要提供可靠的电力供应,因此供电设备的选择和布置非常重要。
在进行电气设计时,需要根据综合体的用电负载和需求,选择适当的变压器、开关柜等供电设备,并合理布置在综合体中各个区域。
3.照明系统的设计:商业综合体照明系统的设计直接影响到商业区域的舒适度和视觉效果。
在进行照明系统设计时,需要考虑到不同区域的不同需求,并选择合适的照明设备和布光方式,以提供舒适、节能的照明效果。
4.通信系统的设计:商业综合体通常包含了大量的办公楼和商铺,需要提供可靠的通信网络。
在进行通信系统设计时,需要考虑到综合体的结构和布局,并选择适当的通信设备和布线方式,以满足用户的通信需求。
5.安全系统的设计:商业综合体的安全系统设计非常重要,包括了消防系统、监控系统等。
在进行安全系统设计时,需要根据综合体的结构和特点,选择合适的安全设备和布置方式,以保证综合体的安全性和可靠性。
二、风险点1.设计不合理导致用电负载不平衡:如果在电气设计过程中,没有合理计算和平衡各个区域的用电负载,可能会导致部分区域用电负载过大,从而影响到电力供应的稳定性。
2.供电设备选择和布置不当导致供电不可靠:如果选择的供电设备不合适或者布置不当,可能会导致电力供应不可靠,甚至发生故障和事故,影响到商业综合体的正常运营。
3.照明系统设计不合理影响舒适度和能耗:如果在照明系统设计中,没有考虑到不同区域的照明需求,可能会导致照明效果不理想,或者造成能耗过高,从而影响到商业区域的舒适性和节能性。
4.通信系统设计不合理导致通信不可靠:如果在通信系统设计中,没有考虑到综合体的结构和布局,选择的通信设备和布线方式不合适,可能会导致通信不可靠,影响到用户的通信需求。
超高层商业综合体建筑电气设计要点浅析近年来我国城市化进程不断深入,超高层商业综合体建筑逐渐发展起来,超高层商业综合体建筑是商业地产发展的一个重要成果,也是城市发展水平的一个外在体现。
超高层商业综合体建筑电气设计,应符合社会发展、时代发展的要求,才能为促进城市商业的发展奠定基础。
本文主要对超高层商业综合体建筑的电气设计要点进行了分析与探讨,以供参考。
标签:超高层建筑;商业综合体;电气设计要点与一般建筑工程项目不同,超高层商业综合体建筑的电气系统具有一定的复杂性,从而给建筑设计单位提出了更高的要求。
现阶段,电气系统应当怎样设计才能在满足超高层商业综合体建筑功能需求的同时,又能尽可能地减少后期修整要求、资源浪费,成为—个亟须解决的问题。
1、超高层商业综合体建筑供电系统的设计要点1.1合理确定负荷等级对于超高层商业综合体建筑来说,其供电负荷是—级。
而对于超高层商业综合体建筑之内的负荷,必须根据消防、商业业态、使用场所、酒店管理等的具体要求,合理确定负荷等级。
1.2供电电源谢十在超高层商业综合体建筑电气设计中,供电电源非常重要,是首要考虑的—大重点问题。
应当根据建筑所在地区的实际电源情况,选择用35KV的电源供电或10KV的电源供电。
如果选择35KV的电源供电,首先要考虑的问题便是二次降压;如果电气系统之中不存在10KV高压电动机,这样的情况下,是采用直降、还是选择二次降压,为合理确定,必须对两种方案进行对比,在两者不存在明显差异的前提下,建议选择直降。
然而,不管是35KV的高压电源,还是10KV的高压电源,通常均由市政提供,因此,建议至少二路电源同时供电,这样的情况下,在一路电源出现故障或者是停电的时候,另一路电源就可以保证全部一、二级负荷的供电需求。
1.3变配电所从位置上来说,无论是35KV变配电站,还是10KV变配电站,均不合适设置在地下室的最底层,均宜设置在地下一层;为实现低压线路供电距离的减少,应尽可能地使变配电所靠近负荷中心;在变压器上楼的情况下,应同时建立吊装运输通道,此外,单台变压器的容量应当低于1250KV A;对于楼上变电所来说,高压开关柜、低压开关柜的配线方式应当选择“上进上出”式,并要符合当地供电部门的实际要求。

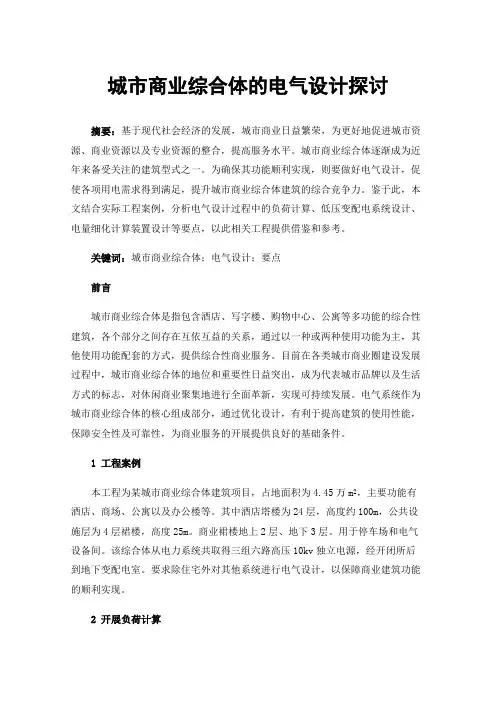

城市商业综合体的电气设计探讨摘要:基于现代社会经济的发展,城市商业日益繁荣,为更好地促进城市资源、商业资源以及专业资源的整合,提高服务水平。
城市商业综合体逐渐成为近年来备受关注的建筑型式之一。
为确保其功能顺利实现,则要做好电气设计,促使各项用电需求得到满足,提升城市商业综合体建筑的综合竞争力。
鉴于此,本文结合实际工程案例,分析电气设计过程中的负荷计算、低压变配电系统设计、电量细化计算装置设计等要点,以此相关工程提供借鉴和参考。
关键词:城市商业综合体;电气设计;要点前言城市商业综合体是指包含酒店、写字楼、购物中心、公寓等多功能的综合性建筑,各个部分之间存在互依互益的关系,通过以一种或两种使用功能为主,其他使用功能配套的方式,提供综合性商业服务。
目前在各类城市商业圈建设发展过程中,城市商业综合体的地位和重要性日益突出,成为代表城市品牌以及生活方式的标志,对休闲商业聚集地进行全面革新,实现可持续发展。
电气系统作为城市商业综合体的核心组成部分,通过优化设计,有利于提高建筑的使用性能,保障安全性及可靠性,为商业服务的开展提供良好的基础条件。
1 工程案例本工程为某城市商业综合体建筑项目,占地面积为4.45万m2,主要功能有酒店、商场、公寓以及办公楼等。
其中酒店塔楼为24层,高度约100m,公共设施层为4层裙楼,高度25m。
商业裙楼地上2层、地下3层。
用于停车场和电气设备间。
该综合体从电力系统共取得三组六路高压10kv独立电源,经开闭所后到地下变配电室。
要求除住宅外对其他系统进行电气设计,以保障商业建筑功能的顺利实现。
2 开展负荷计算2.1 明确商业负荷特点根据本次工程实践,为有效开展电气设计,则应当先进行负荷计算,按照我国相关规定,该建筑的用电负荷属于一级负荷,并结合相关高层建筑的电气设计标准,应设置消防控制室、防烟排烟设施、应急照明、消防电梯、火灾自动报警及灭火系统等,均属于一级用电负荷。
由于该建筑设置有10kv高压独立电源和柴油发动机系统,因此可满足一、二级负荷供电要求。
商业综合体建筑电气设计体会摘要:商业综合体是集多功能于一体、复杂程度较高、能耗较大的建筑,其电气设计应遵循绿色、环保原则,对照明系统、供配电系统等进行合理设计,从而最大限度减少商业综合体的能耗,实现绿色建筑目标。
基于此,本文对商业综合体电气设计的具体要求进行了分析,并探讨了绿色建筑理念的商业综合体电气设计策略。
关键词:商业综合体;绿色建筑;电气设计0引言因为建筑智能化设计相对复杂,而建筑电气专业工作量太大,所以《建筑工程设计文件编制深度规定(2016版)》将建筑智能化从建筑电气中独立出来。
目前建筑电气中的弱电设计,仅为弱电机房、主干桥架、套管、管井留洞等预留预埋。
而建筑智能化专项深化,通常由施工单位或集成商来完成,时间滞后,导致两电气设计脱节,有时不能满足智能化的要求,甚至造成资源浪费。
随着5G和物联网等新技术的发展,加上双碳排放目标的重任,智能化建筑、绿色建筑、零排放建筑已是未来建筑发展的必然趋势,同时对建筑智能化设计的要求前置。
从前期方案规划、施工图、后期运维整个过程,所有专业(规划、方案、施工图、装修)介入项目,相互提资,实现全过程全专业工程设计。
1.商业综合体电气设计的具体要求1.1满足商业综合体的使用功能商业综合体是为商业活动提供服务的功能型建筑,对电气系统要求较高。
商业综合体电气设计中应注重电气系统合理设计,包括照明系统、供配电系统、弱电系统等,确保商业综合体应有的使用功能,满足舒适度要求、安全用电要求等。
1.2保障商业综合体的经济效益商业综合体是一个建筑项目,具备一定的经济效益。
因此,商业综合体电气设计中应制定相应的效益目标,对成本进行有效控制,不可一味追求节能效果而不计成本,应在经济合理的基础上提升商业综合体电气系统的节能效果。
1.3尽量控制无效益消耗商业综合体电气设计中,应尽量控制无效益能耗,最大限度提高能源利用率。
电气设计中应全面掌握各种电气设备的实际能耗情况,通过合理的设计减少不必要的能耗。
干货商业综合体电气设计解析商业综合体电气设计是指对商业综合体内电气系统的规划、设计和安装的过程。
商业综合体通常包括购物中心、写字楼、酒店等多个建筑物,因此其电气系统要求复杂多样。
本文将对商业综合体电气设计进行详细解析。
商业综合体电气设计的第一步是规划。
在规划阶段,需要确定电气系统所需的总电力负荷、主要用电设备、照明系统等。
商业综合体的电气负荷较大,因此需要考虑建筑物的总面积、商业设施的类型和数量等因素。
同时,根据商业综合体的具体需求,制定电力传输和配电的系统方案,确保供电的可靠性和安全性。
商业综合体电气设计的第二步是详细设计。
在详细设计阶段,需要进行电气线路图的绘制,确定电气设备的布置和连接方式。
商业综合体电气系统通常包括主配电室、次配电室、进线柜、分段开关箱等。
在细节设计中,需要根据电气设备的功率和负荷需求,确定线缆的截面积、开关和插座的位置等。
商业综合体电气设计的第三步是安装与施工。
在安装与施工阶段,需要按照详细设计图纸进行电气设备的安装、线缆的敷设和连接。
安装与施工过程中需要严格按照相关规范和标准进行,确保电气系统的安全可靠性。
同时,还需要进行系统的验收测试,确保各个电气设备的正常运行和配电系统的稳定性。
商业综合体电气设计的关键问题包括系统的可靠性、安全性和节能性。
在电气设计中,需要合理配置备用电源和供电线路,以应对突发情况和保证供电的连续性。
此外,还需要考虑电气设备的防雷保护和过电压保护措施,确保电气系统的安全性。
最后,商业综合体电气设计还应考虑使用节能的照明系统和高效的电气设备,以降低能源消耗和运营成本。
总之,商业综合体电气设计是一个复杂的过程,需要在规划、详细设计和安装施工等阶段进行综合考虑。
合理规划电气系统的总体布局和供电方式,详细设计电气线路和设备连接,严格按照施工要求进行施工,才能确保商业综合体电气系统的稳定运行和安全可靠性。
此外,还需要考虑节能环保的设计理念,以提升商业综合体的可持续发展能力。
对某大型商业建筑的电气设计要点分析随着城市化进程的加速和现代技术的发展,大型商业建筑在我们生活中扮演了非常重要的角色。
对于商业建筑的电气设计来说,除了考虑日常用电需求外,还需要关注建筑整体的电力负载均衡,设计可靠、安全、高效的电气系统。
本文将对商业建筑电气设计的关键点进行分析。
一、总体设计对于商业建筑电气设计来说,首先需要进行的便是总体设计。
总体设计应该根据建筑特点、用电需求和负载情况等因素进行规划,确保电气系统能够满足建筑内各个区域的用电需求。
总体设计需要考虑到主配电室、终端箱、路灯亮度、埋地照明、监控等方面的因素,以确保电气系统的功能性、可靠性和安全性。
二、主配电室的设计主配电室是商业建筑电气设计的重中之重。
主配电室应该安排在建筑的合适位置,并保证主配电室的容量和负载。
主配电室应该设计为安全、可靠、易于管理的系统。
为了满足不同用电区域的电量需求,主配电室应该安装多个变压器和高压开关,确保发电机设备的负载均衡。
三、终端箱的设计终端箱是商业建筑内部用电的重要配件之一。
终端箱的质量和设计布置直接关系到建筑内部各个区域的用电情况。
为了满足建筑内各个区域的用电需求,终端箱的设计需要与主配电室相匹配,并且符合国家规范。
如果电气系统不稳定,终端箱应该设置包括保险控制器、限流器以及剩余电流类型的保护装置等,提高电虽系统产生问题时的安全性。
四、灯箱的设计灯箱是商业建筑的重要组成部分之一。
灯箱的设计应考虑到灯具的大小和颜色,根据建筑的整体设计风格进行布置。
灯箱应该根据建筑内各个区域的用电量进行设计,控制功率,保证建筑整体用电的平衡性。
五、埋地照明的设计商业建筑的外观设计对于建筑内部用电的影响是不可忽视的。
商业建筑应该在建筑周围的路灯、花园灯和广告灯等方面进行特别的安排。
埋地照明的设计时应根据建筑外观设计,对建筑周围的环境进行美化。
六、监控系统的设计商业建筑的监控系统是电气设计的必要组成部分。
通过监控系统,电气系统的监测可以更紧密地集成进日常经营管理和维护的操作之中,提高安全性和可靠性。
电气设计方案电气设计方案是指根据具体项目需求,对电气设备的选型、布置、配线等进行详细规划、设计的方案。
下面是一份电气设计方案,共计700字。
一、项目背景及需求分析本项目是一个商业综合体建筑,包括商业街、餐饮区、办公楼等层、地下停车场等。
项目需求包括正常用电、照明、安防系统、停车场照明等。
二、电气设计方案1. 设备配置选型根据项目需求,选用以下电气设备:- 低压开关柜:选用可靠性高、操作便捷的开关柜,具备过载和短路保护等功能。
- 照明设备:选用高效节能的LED照明设备,包括吊灯、射灯、筒灯等。
- 空调设备:选用高效节能的空调设备,根据空调负荷进行合理选型。
- 安防设备:包括监控摄像头、安全门禁系统、火灾报警器等。
2. 设备布置- 低压开关柜布置:根据电力负荷进行合理布置,方便运维和操作。
- 照明设备布置:根据建筑的功能和使用特点,合理布置各个区域的照明设备,确保照明效果和安全性。
- 空调设备布置:根据建筑的结构和空调负荷进行布置,确保室内温度的平衡和舒适。
- 安防设备布置:根据安全需求和监控范围布置监控摄像头,安全门禁系统布置在出入口处,火灾报警器布置在每个区域。
3. 配线设计- 正常用电配线:- 低压开关柜到各个用电设备的电缆布线从屋顶的电缆槽穿过防火墙,沿墙面布置到各个用电设备。
- 照明配线:- 各个照明设备的电缆布线沿墙面布置,通过穿墙套管连接至电源。
- 安防配线:- 监控摄像头的信号线和电源线通过穿墙套管布置,连接至监控室。
- 安全门禁系统的控制线和电源线从控制室穿墙套管布置,连接至出入口。
- 火灾报警器的信号线和电源线从各个区域穿墙套管布置,连接至报警控制室。
4. 照明控制系统采用智能化照明控制系统,通过感应器、开关等手段实现照明的自动控制,提高节能效果。
5. 安全措施- 低压开关柜采用空隙式安全装置,以确保操作人员的安全。
- 照明设备选用防爆型,保证照明的安全性。
- 安防设备进行完善的防水、防尘措施,以保证设备的正常运行。

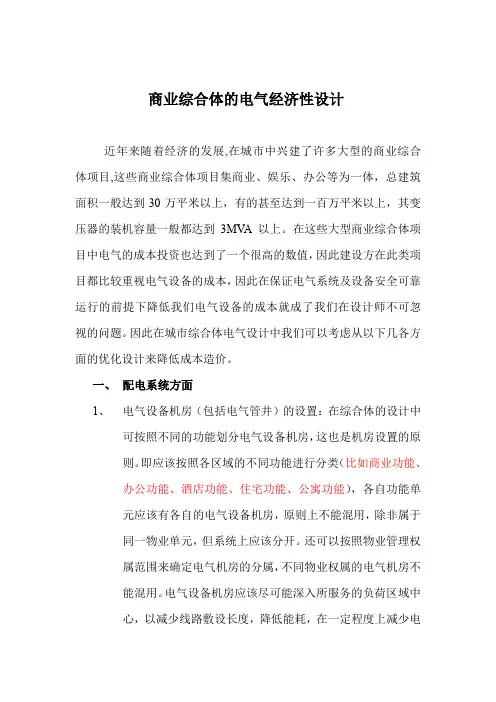

商业综合体的电气经济性设计近年来随着经济的发展,在城市中兴建了许多大型的商业综合体项目,这些商业综合体项目集商业、娱乐、办公等为一体,总建筑面积一般达到30万平米以上,有的甚至达到一百万平米以上,其变压器的装机容量一般都达到3MV A以上。
在这些大型商业综合体项目中电气的成本投资也达到了一个很高的数值,因此建设方在此类项目都比较重视电气设备的成本,因此在保证电气系统及设备安全可靠运行的前提下降低我们电气设备的成本就成了我们在设计师不可忽视的问题。
因此在城市综合体电气设计中我们可以考虑从以下几各方面的优化设计来降低成本造价。
一、配电系统方面1、电气设备机房(包括电气管井)的设置:在综合体的设计中可按照不同的功能划分电气设备机房,这也是机房设置的原则。
即应该按照各区域的不同功能进行分类(比如商业功能、办公功能、酒店功能、住宅功能、公寓功能),各自功能单元应该有各自的电气设备机房,原则上不能混用,除非属于同一物业单元,但系统上应该分开。
还可以按照物业管理权属范围来确定电气机房的分属,不同物业权属的电气机房不能混用。
电气设备机房应该尽可能深入所服务的负荷区域中心,以减少线路敷设长度,降低能耗,在一定程度上减少电缆的长度。
2、城市综合体项目一般都是属于一类高层综合建筑,因此存在大量一二级负荷。
对于消防设备的一二级负荷按照规范都是双回路电源末端加双切箱,但是对于非消防设备的一二级负荷(例如:高层的走道照明,潜污泵、生活泵、普通客梯、扶梯等)是否有必要采用双电源切换甚至末端切换。
一般来说在供电电源上已经满足规范了一二级负荷的要求,那么对一二级负荷的末端针对重要程度的不同性采用不同的供电方式,比如一般的一二级负荷可采用树干式或者放射式自变电所引出回路供电,对较重要的一二级负荷(比如生活水泵、潜污泵)可以设总的双电源切换箱然后再通过放射式引至各防火分区或各楼层总的配电箱。
对于车库内的普通照明可以采用单电源,不需要采用双电源末端切换。

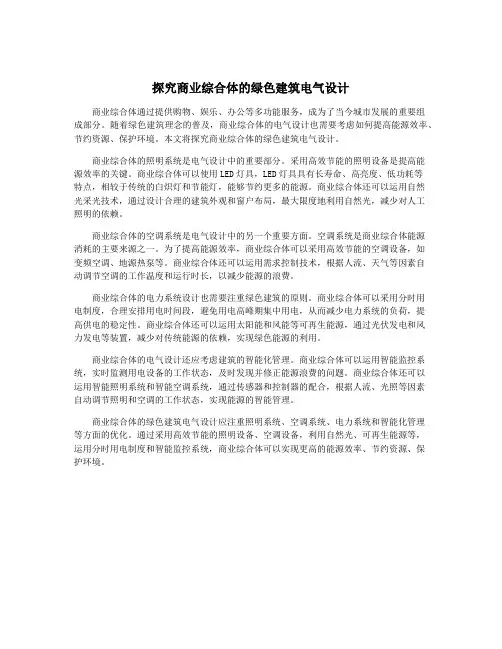

探究商业综合体的绿色建筑电气设计商业综合体通过提供购物、娱乐、办公等多功能服务,成为了当今城市发展的重要组成部分。
随着绿色建筑理念的普及,商业综合体的电气设计也需要考虑如何提高能源效率、节约资源、保护环境。
本文将探究商业综合体的绿色建筑电气设计。
商业综合体的照明系统是电气设计中的重要部分。
采用高效节能的照明设备是提高能源效率的关键。
商业综合体可以使用LED灯具,LED灯具具有长寿命、高亮度、低功耗等特点,相较于传统的白炽灯和节能灯,能够节约更多的能源。
商业综合体还可以运用自然光采光技术,通过设计合理的建筑外观和窗户布局,最大限度地利用自然光,减少对人工照明的依赖。
商业综合体的空调系统是电气设计中的另一个重要方面。
空调系统是商业综合体能源消耗的主要来源之一。
为了提高能源效率,商业综合体可以采用高效节能的空调设备,如变频空调、地源热泵等。
商业综合体还可以运用需求控制技术,根据人流、天气等因素自动调节空调的工作温度和运行时长,以减少能源的浪费。
商业综合体的电力系统设计也需要注重绿色建筑的原则。
商业综合体可以采用分时用电制度,合理安排用电时间段,避免用电高峰期集中用电,从而减少电力系统的负荷,提高供电的稳定性。
商业综合体还可以运用太阳能和风能等可再生能源,通过光伏发电和风力发电等装置,减少对传统能源的依赖,实现绿色能源的利用。
商业综合体的电气设计还应考虑建筑的智能化管理。
商业综合体可以运用智能监控系统,实时监测用电设备的工作状态,及时发现并修正能源浪费的问题。
商业综合体还可以运用智能照明系统和智能空调系统,通过传感器和控制器的配合,根据人流、光照等因素自动调节照明和空调的工作状态,实现能源的智能管理。
商业综合体的绿色建筑电气设计应注重照明系统、空调系统、电力系统和智能化管理等方面的优化。
通过采用高效节能的照明设备、空调设备,利用自然光、可再生能源等,运用分时用电制度和智能监控系统,商业综合体可以实现更高的能源效率、节约资源、保护环境。

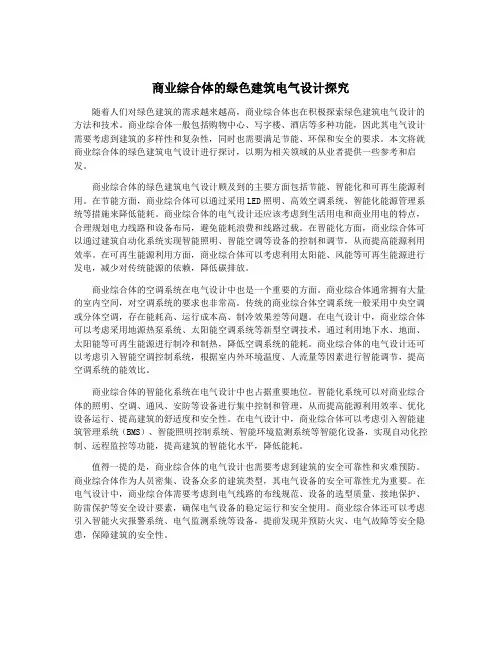

商业综合体的绿色建筑电气设计探究随着人们对绿色建筑的需求越来越高,商业综合体也在积极探索绿色建筑电气设计的方法和技术。
商业综合体一般包括购物中心、写字楼、酒店等多种功能,因此其电气设计需要考虑到建筑的多样性和复杂性,同时也需要满足节能、环保和安全的要求。
本文将就商业综合体的绿色建筑电气设计进行探讨,以期为相关领域的从业者提供一些参考和启发。
商业综合体的绿色建筑电气设计顾及到的主要方面包括节能、智能化和可再生能源利用。
在节能方面,商业综合体可以通过采用LED照明、高效空调系统、智能化能源管理系统等措施来降低能耗。
商业综合体的电气设计还应该考虑到生活用电和商业用电的特点,合理规划电力线路和设备布局,避免能耗浪费和线路过载。
在智能化方面,商业综合体可以通过建筑自动化系统实现智能照明、智能空调等设备的控制和调节,从而提高能源利用效率。
在可再生能源利用方面,商业综合体可以考虑利用太阳能、风能等可再生能源进行发电,减少对传统能源的依赖,降低碳排放。
商业综合体的空调系统在电气设计中也是一个重要的方面。
商业综合体通常拥有大量的室内空间,对空调系统的要求也非常高。
传统的商业综合体空调系统一般采用中央空调或分体空调,存在能耗高、运行成本高、制冷效果差等问题。
在电气设计中,商业综合体可以考虑采用地源热泵系统、太阳能空调系统等新型空调技术,通过利用地下水、地面、太阳能等可再生能源进行制冷和制热,降低空调系统的能耗。
商业综合体的电气设计还可以考虑引入智能空调控制系统,根据室内外环境温度、人流量等因素进行智能调节,提高空调系统的能效比。
商业综合体的智能化系统在电气设计中也占据重要地位。
智能化系统可以对商业综合体的照明、空调、通风、安防等设备进行集中控制和管理,从而提高能源利用效率、优化设备运行、提高建筑的舒适度和安全性。
在电气设计中,商业综合体可以考虑引入智能建筑管理系统(BMS)、智能照明控制系统、智能环境监测系统等智能化设备,实现自动化控制、远程监控等功能,提高建筑的智能化水平,降低能耗。
商业办公综合体项目配电系统设计
商业办公综合体项目配电系统设计是商业办公综合体项目中非常重要的一部分。
配电系统设计需要考虑到商业办公综合体的用电需求,并确保电力供应的安全可靠。
商业办公综合体项目配电系统设计需要根据建筑的规模和用电负荷进行合理的容量规划。
通过考虑商业办公综合体项目的各项设备和设施的用电需求,确定所需的配电容量,以便能够满足所有用电设备的正常运行。
商业办公综合体项目配电系统设计需要合理布置电缆和线路。
根据商业办公综合体项目的建筑结构和布局,合理选取电缆的截面积和铺设路径,确保电缆能够承担所需的电流负载,并且保证电缆的安全和可靠。
第四,商业办公综合体项目配电系统设计需要设置适当的保护装置。
通过合理设置熔断器、断路器、接地装置等保护装置,确保商业办公综合体项目的配电系统能够在电流过载、短路等故障情况下及时断电,保护设备的安全运行。
商业办公综合体项目配电系统设计还需要满足相关法规和标准的要求。
根据国家和地方的电气安全标准,合理选取配电设备和电气材料,确保商业办公综合体项目的配电系统符合安全要求。
浅谈商业建筑的电气设计摘要:商业建筑的特点就是商业业态的灵活多变和用电需求量的更新迭代。
本文针对商业建筑的这两大特点,以一个商业建筑工程为例,探讨在低压供配电设计时有针对性的设计思路和解决方法。
关键词:商业建筑;商业建筑负荷密度;商业业态多变;商铺配电;负荷估算;商业电气设计;商店建筑;1项目概况本项目建筑面积约4万㎡,按照商店建筑的规模划分,属大型商业项目。
地上建筑面积约2.6万㎡,地下建筑面积约1.2万㎡。
包含一个满铺的地下商业+车库及3栋地上单体。
3栋单体通过连廊连通。
主要功能有社区商业、菜场、停车楼、公共服务设施、各类配套用房、地下商业及车库。
2负荷等级特别重要负荷:经营管理用计算机系统;一级负荷:客梯、公共安全系统、信息网络系统、电子信息设备机房、楼宇自动化系统、走道照明、应急照明、机械停车设备、汽车升降机用电、消防用电为一级负荷;二级负荷:自动扶梯、货梯、经营用冷冻机冷藏系统、空调用电、营业厅照明等为二级负荷;三级负荷:其余为三级负荷。
本项目主要用电设备:照明(普通照明、公区照明、连廊照明、应急照明);商铺用电;空调机组;电梯、扶梯、汽车升降梯、机械停车设备;汽车充电桩;消防设备;安防设备;普通动力设备(如送排风机、油水分离设备、排水泵、人防设备)。
3变压器选择在项目初期,按照单位建筑面积负荷指标估算(如下表示):表1 电力负荷估算表表2 商业建筑负荷密度调研结果汇总表此表格摘自建筑电气期刊2020年第10期《商业建筑负荷密度调研与分析》按照表1中的容量统计,选择2台2000kVA干式变压器。
从而得到本建筑负荷密度为100VA/㎡。
表2为一些商业建筑投入运营后实际的负荷密度的调研结果汇总,摘自建筑电气期刊2020年第10期《商业建筑负荷密度调研与分析》。
由表2数据可以看出,商业建筑整体负荷密度集中在50 ~ 90VA/㎡,上限值不超过90VA/㎡。
此结果不能作为依据,但可作为标准规范和手册数据的补充,我们可以参考此数据来复核我们选的变压器容量是否合适。
商业办公综合体项目配电系统设计全文共四篇示例,供读者参考第一篇示例:商业办公综合体项目配电系统设计一、前言随着城市化进程的加速,商业办公综合体项目的建设已经成为城市发展的重要组成部分。
商业办公综合体项目通常拥有办公楼、商业中心、酒店等多种功能,对于电力供应和配电系统的设计要求也会更加复杂和严格。
本文将结合实际情况,对商业办公综合体项目配电系统的设计进行探讨。
商业办公综合体项目往往位于城市中心或者重要商业区域,周围都是繁华的商业、办公、娱乐场所。
项目内通常包含办公楼、商业中心、酒店等,这些功能都需要充足的电力供应和完善的配电系统来支撑正常运行。
商业办公综合体项目对于电力质量、稳定性、可靠性等要求也比较高。
1. 可靠性:商业办公综合体项目的配电系统必须保证24小时不间断供电,并且要有备用电源系统来应对突发情况。
2. 可操作性:配电系统的设计要便于操作和维护,保证人员能够及时发现和解决问题。
3. 安全性:配电系统设计要考虑安全因素,避免电气火灾等安全事故的发生。
4. 灵活性:商业办公综合体项目通常有灵活的用电需求,配电系统要能够满足不同用电设备的需求。
1. 供电方式:商业办公综合体项目通常选择双进线供电方式,确保供电的可靠性和稳定性。
同时还要考虑使用分布式电源技术来增加备用电源的可靠性。
2. 主配电室设计:商业办公综合体项目通常会设置主配电室,负责供电、配电和监控。
主配电室一般要设置在建筑中心位置,便于各功能区域的供电。
3. 低压配电系统设计:商业办公综合体项目的低压配电系统要选择高品质的电气设备和材料,保证供电的稳定性和安全性。
同时还要考虑智能化配电技术,提高系统的灵活性和可操作性。
4. 备用电源系统设计:商业办公综合体项目通常设置多种备用电源,如UPS系统、柴油发电机组等,保证在主电源故障时能够迅速切换到备用电源并保持正常供电。
5. 配电线路布置:商业办公综合体项目的配电线路要避免交叉、错位等情况,确保供电的安全和可靠。
探究商业综合体的绿色建筑电气设计商业综合体是现代城市中常见的一种建筑形态,多种业态的商业设施集中在一起,包括购物中心、酒店、办公楼等等。
绿色建筑电气设计是指在商业综合体的电气系统设计中,采用节能环保的技术和设备,以减少能源消耗和对环境的影响。
1. 照明设计:商业综合体的照明需求较大,如何通过照明设计来降低能耗是非常重要的。
可以采用LED照明灯具,LED照明具有高效节能的特点,能够比传统照明节能约50%以上。
还可以通过感应开关和光感控制等技术来实现智能照明,根据使用情况和外部光线条件自动调节照明亮度,进一步节能。
2. 电气设备选择:商业综合体中常用的电气设备包括电梯、空调系统、水泵等。
在选购电气设备时,应优先选择高效节能的产品。
选择带有变频器的电梯,能够在非高峰期自动降低运行速度和功率,减少能耗。
空调系统可以采用高效节能的风冷型或地源热泵型,以减少对传统空调的依赖。
水泵也可以选择带有变频器的节能水泵,根据实际需求自动调节水流量,减少能耗。
3. 电力管理系统:商业综合体需要大量的电力供应,因此需要建立一个有效的电力管理系统。
可以采用智能电能管理系统,实时监测和控制电力使用情况,合理调度电力供应和分配,避免能源浪费和供需不平衡。
还可以采用电力负荷管理技术,根据电力负荷的需求进行合理调整,避免电力负荷过大或者不均衡,保证电力供应的稳定性和效率。
4. 太阳能发电系统:商业综合体通常有较大的屋顶面积,可以利用太阳能发电系统来提供部分电力需求。
太阳能发电系统可以通过安装太阳能光伏电池板,将太阳能转化为电能。
在商业综合体的电气设计中,可以将太阳能发电系统和电网系统相连接,根据需要选择使用太阳能发电或者电网供电,以减少对传统电网的依赖,降低能源消耗。
商业综合体的绿色建筑电气设计需要考虑照明设计、电气设备选择、电力管理系统和太阳能发电系统等方面,通过采用节能环保的技术和设备,实现能源的高效利用,减少对环境的影响。
这不仅有利于节约能源,降低运营成本,还有助于改善室内环境质量,提高用户的舒适度和满意度。
商业综合体的绿色建筑电气设计探究一、绿色建筑电气设计的节能特点1. 高效节能照明系统商业综合体通常具有较大的建筑面积和就业人口,因此灯光照明系统的节能设计非常重要。
采用LED灯具、智能照明控制系统、自然光线利用等技术,可以有效减少能源消耗,提高照明效果,降低照明成本。
2. 智能化电气设备绿色建筑电气设计还包括智能化电气设备的应用,如智能开关、智能插座、智能电表等。
通过这些设备的智能控制和管理,可以实现对电力设备的精准控制,避免能源浪费,提高能源利用率。
3. 太阳能利用系统商业综合体通常拥有较大的屋顶面积和立面空间,可以利用太阳能光伏发电系统,将太阳能转化为电能,为建筑提供清洁能源,减少对传统电力资源的依赖,实现可持续发展。
二、绿色建筑电气设计的智能化应用1. 智能建筑管理系统商业综合体作为大型建筑群体,需要实现对建筑设备、设施和能源的智能化管理。
智能建筑管理系统可以实现对照明、空调、电梯、给排水等设备的集中控制和监测,提高建筑的运行效率和管理水平。
2. 智能家居系统商业综合体中的写字楼、商业场所、酒店等功能区域也需要实现智能化控制和管理。
智能家居系统可以实现对办公设备、商业设备、房间设施等的智能化控制,提高建筑的舒适性和便利性。
3. 智能安防系统商业综合体的安全管理也是绿色建筑电气设计的重要组成部分。
智能安防系统结合视频监控、门禁管理、消防联动等功能,可以实现对建筑内外环境的全方位监测和控制,保障建筑和人员的安全。
三、绿色建筑电气设计的舒适性考量1. 空调系统设计商业综合体的空调系统设计需要考虑建筑的朝向、采光情况、热负荷等因素,实现对不同区域的精细化控制,提供舒适的室内环境。
2. 空气净化系统商业综合体人员众多,室内空气质量的保障成为关键。
通过空气净化系统的设计和运行,可以有效净化室内空气,减少空气污染对人体健康的影响。
3. 智能化办公设备商业综合体的办公区域需要配置智能化办公设备,如智能办公桌、智能互动显示屏等,提高员工工作效率和舒适度。
浅谈商业综合体建筑电气设计发表时间:2018-11-06T14:00:47.193Z 来源:《建筑学研究前沿》2018年第19期作者:张经纬[导读] 商业综合体建筑功能复杂,人流量大、各类机电设备多及装修调整等等。
深圳市建筑设计研究总院有限公司摘要:近几年来商业综合体发展迅速,促进了地方经济发展。
商业综合体主要集超市、商场、娱乐、餐饮等功能,具有人流密集及建筑面积大等特点,在进行电气设计时应充分考虑商业业态,才能进行合理设计。
本文根据工程案例,对商业综合体建筑电气设计的负荷分级、配电系统以及消防弱电系统进行论述,供同行借鉴参考。
关键词:商业综合体;电气设计;配电系统;消防弱电系统一、负荷分级与业态负荷密度商业综合体建筑功能复杂,人流量大、各类机电设备多及装修调整等等,电气设计时的负荷分级除了满足常规的国家规范对一二类高层建筑的负荷分级外,商业经营性用电应考虑使用单位要求,特别是一些星级高档酒店,应积极听取酒管顾问团队意见,避免后期的反复设计及施工返工现象。
另外各商业综合体的布局强调去零售化,增加体验业态对于配电负荷密度较大的餐饮业态占比不断提升。
当前大型商业150~180W/m2,餐饮250~300kW/m2,无燃气 300~500 W/m2;小商铺150W/m2。
二、配电系统对于缺乏商业运营经验的建设方,设计人员应当在前期与建设方进行充分沟通,对项目各功能区域权属、后期运营模式、管理、维护等要求充分了解。
通常对于酒店、超市、大型餐饮酒楼等规模较大、后期由自身管理团队运营的场所,需独立设置变配电室。
影城、KTV、电气卖场等场所是否设置独立变配电室视项目规模、招商要求等在方案前期落实,发电机房设置一般视负荷容量、运营管理要求等因素,对于可能出现的对供电方案产生较大影响的调整,设计人员应有充分认识,最好在方案阶段预留必要条件,避免后期被动调整。
部分超市等规模较大的商家,在后期洽谈阶段出于自身利益考虑,也可能提出一些较高的条件,如对变配电室面积、容量等要求苛刻,需妥善沟通、协商。
浅谈商业综合体建筑电气设计
发表时间:2018-11-06T14:00:47.193Z 来源:《建筑学研究前沿》2018年第19期作者:张经纬
[导读] 商业综合体建筑功能复杂,人流量大、各类机电设备多及装修调整等等。
深圳市建筑设计研究总院有限公司
摘要:近几年来商业综合体发展迅速,促进了地方经济发展。
商业综合体主要集超市、商场、娱乐、餐饮等功能,具有人流密集及建筑面积大等特点,在进行电气设计时应充分考虑商业业态,才能进行合理设计。
本文根据工程案例,对商业综合体建筑电气设计的负荷分级、配电系统以及消防弱电系统进行论述,供同行借鉴参考。
关键词:商业综合体;电气设计;配电系统;消防弱电系统
一、负荷分级与业态负荷密度
商业综合体建筑功能复杂,人流量大、各类机电设备多及装修调整等等,电气设计时的负荷分级除了满足常规的国家规范对一二类高层建筑的负荷分级外,商业经营性用电应考虑使用单位要求,特别是一些星级高档酒店,应积极听取酒管顾问团队意见,避免后期的反复设计及施工返工现象。
另外各商业综合体的布局强调去零售化,增加体验业态对于配电负荷密度较大的餐饮业态占比不断提升。
当前大型商业150~180W/m2,餐饮250~300kW/m2,无燃气 300~500 W/m2;小商铺150W/m2。
二、配电系统
对于缺乏商业运营经验的建设方,设计人员应当在前期与建设方进行充分沟通,对项目各功能区域权属、后期运营模式、管理、维护等要求充分了解。
通常对于酒店、超市、大型餐饮酒楼等规模较大、后期由自身管理团队运营的场所,需独立设置变配电室。
影城、KTV、电气卖场等场所是否设置独立变配电室视项目规模、招商要求等在方案前期落实,发电机房设置一般视负荷容量、运营管理要求等因素,对于可能出现的对供电方案产生较大影响的调整,设计人员应有充分认识,最好在方案阶段预留必要条件,避免后期被动调整。
部分超市等规模较大的商家,在后期洽谈阶段出于自身利益考虑,也可能提出一些较高的条件,如对变配电室面积、容量等要求苛刻,需妥善沟通、协商。
三、某综合体概况
三层裙房其中一二层为酒店、自持商场、超市、销售商业,三层局部商业,商城内含小规模影院、电气卖场等,上部 3 栋高层公寓、1栋高层酒店,总建筑面积约为16 万m 2,区位图见 1~3:
公寓消防容量较小,与商业共用发电机房,整个项目最不利点供电半径控制在 200m 以内。
设计过程中局部区域商业餐饮业态范围调整、超市规模调整导致各变配电室预留面积调整。
配电干线对于容量较大的集中负荷或重要用电设备,应由变配电室采用放射式供电,对于一般设备可采用树干式或放射、树干式相结合的混合供电方式。
公共区域配电需充分考虑电费计量公摊等因素,除了各商铺、卖场用电经营用电、公共照明、各项机电设备用电之外,还需考虑如下电源的预留,主要包括:①商场中庭临时用电,商场内各中庭等区域后期运营多涉及一些商业展示、文娱选拔等活动用电;②室外商业临时用电,主要包括一些室外商业布展需要的灯光、音响设备用电,随着室外儿童娱乐设施消费的兴起,该项用电也应做相应考虑;③室外液晶广告位用电,液晶广告屏设备容量较大,咨询部分厂家,多数达到 1.0kW/m 2 左右,需结合建筑立面相应预留用电;④景观照明,分为立面景观照明及室外景观照明,包括立面照明、广告用电、室外照明、喷泉景观等,需结合相应景观深化条件图预留用电;⑤临时商业网点,该类网点往往具有一定流动性、不固定,用电量较小,可在商铺电费计量表箱内预留一定数量备用电表。
施工图设计阶段一般设计周期紧,上述设计条件往往提出不及时,有些条件甚至是在现场施工过程中才能提出,设计师对上述用电负荷需有一定预见性,在项目设计过程中预留相应条件,如适当考虑相关干线路径桥架规格放大等等,方便后期增加干线电缆。
四、机电安装
综合体项目机电设备众多,尤其是酒店等项目内部设备众多、功能复杂,需注重设备专业内部沟通配合。
现就设计过程中遇到的典型问题列举如下:①设计阶段选用的厂家设备与实际招投标定标的厂家其功率等设备参数之间存在差异,甚至有些差异较大,因此配电设计的相关动力设备电源总箱、控制箱、干线电缆等需待设备厂家落实,设计调整过后才能订货安装。
②部分区域二次机电较一次机电设计调整,电气专业需配合相应调整,如设备新增要求相应连锁、设备启动运行方式调整等等。
③厨房排油烟设备运行方式,手动或自动,是否需连锁其他设备,是否为变频设备等,是否设置事故通风设备、事故通风是否与平时通风合用等等需向暖通专业落实。
通常排油烟手动运行时,设备由厨房现场操作人员开启,待作业完毕后关闭设备;自动运行时,厨房相关位置设置传感器,当检测到油烟时,自动开启相应区域排油烟设备,设备转速随传感器信号大小调整。
④高级餐厅尤其海鲜餐厅等,食材昂贵,若停电造成的损失较大,餐厅冷库及其配套设备建议设置发电机电源保障。
经厨房顾问公司了解,随着厨具设备的不断推陈更新以及设备的损耗,一般厨房内电气设备无法保证长期使用,使用过程中需不断添置更换,建议餐厅厨房的配电干线适当放大,满足后期设备更换用电需求。
⑤除地下室车库外,出于后期维护管理的考虑,为避免不同场所线路对其他区域的干扰,对于酒店、超市、酒楼等干线路径不应互相穿越,方案配合阶段应充分考虑干线走向。
设计前期设备专业应沟通协调各管道、桥架、风管等干线走向,避免后期出现干线交叉影响使用、降低项目品质等问题,一般电气专业干线造价相对较高,应坚持最简路径。
⑥变配电室设计需考虑后期新增负荷、建筑功能改造等用电需求,预留充足的备用回路,重要的设备用房建议预留一些备用回路,满足机电安装过程中可能新增的如电动阀门、弱电控制盘等小功率用电,同时设备用房预留检修插座用电。
五、消防弱电系统
(一)火灾自动报警系统
火灾自动报警系统的设置除满足《火灾自动报警系统设计规范》GB50116- 2013 要求之外,需注意以下问题:①项目中若存在星级酒店等业态,应设置独立的消控室,由酒店管理团队自主管理、维护,一般酒管公司对于报警系统消防产品的选用标准较高,常见为需满足一系列国际认证,通常需选用进口品牌产品如诺蒂菲尔、西门子、安舍等等。
对于其余业态出于成本角度考虑,可考虑较为经济的产品,不同品牌之间存在的通讯协议不兼容问题,建议在招投标现场查勘阶段提醒建设单位落实;②部分卖场以及规模较大的主力店,也存在上述独立管理问题,常见要求设置独立的区域报警分机,其内部报警线路由此区域分机引接,分机信号传至消控中心;③对于线路可靠性要求较高,管理单位也有相应要求的高档场所,应采取环形布线的形式,将大部分设备线路布置成环。
(二)电气火灾监控系统
电气火灾监控系统,需注意以下问题:①电气火灾监控探测器除了探测线路剩余电流的漏电传感器之外,另带有线路测温传感器;②电气火灾监控探测器设置位置及剩余电流报警值的设定,需视线路正常泄露电流值及电气设备运行的正常泄露电流值而定,一般在低压配电干线首端设置,当线路及用电设备正常泄露电流值超过报警值时,应改为在下级配电回路设置,漏电报警值一般设定为 300mA,需指出的是部分电气文献及参考资料提出仅在存在可燃物的厂房、仓库及多粉尘的火灾危险场所(BE2 场所)的电气线路其漏电报警值设定为300mA,与规范有所出入,建议设计时按照规范标准设置。
(三)防火门监控系统
据了解目前市面上存在两种防火门监控系统的产品,一种通讯总线为二总线制,总线上线路电压为 24V,对于常闭防火门其只需接入两芯信号线,即可满足监控模块运行要求,此做法也与《火灾自动报警系统设计规范》图示的做法相吻合;另一种采用 485 总线,总线线路电压等级为 5V,此时常闭防火门监控模块需另接入两芯电源线;目前规范要求消防联动控制装置的直流电源电压应采用 24V,对上述总线类型未明确,项目设计建议根据报警图集选用二总线制。
(四)消防电源监控系统
常规的消防电源监控系统设置位置可根据《火灾自动报警系统设计规范》第 50 页,在消防用电设备的供电电源和备用电源即 ATSE 双切箱处设置。
据了解,部分地区对于 ATSE双切总箱后的末端分箱也有要求,例如应急照明除在 ATSE总箱处设置外,配电下级分箱也需设置消防电源监控系统。
六、结束语
本文针对综合体项目中常见的电气设计问题做了一些总结,此类项目对电气设计人员的要求不仅仅限于掌握本专业的规范知识,还要求对设备专业的各项机电设备相关知识也应充分掌握,对建筑、结构等专业也需有一定了解,同时保持与建设单位的沟通,对于项目的各类情况才能够及时协调处理。
参考文献
[1]建筑设计防火规范:GB50016- 2014[S].北京:中国计划出版社,2014.
[2]火灾自动报警系统设计规范:GB50116- 2013[S].北京:中国计划出版社,2013.
[3]消防控制室通用技术要求:GB25506- 2010[S].北京:中国计划出版社,2010.
[4]供配电系统设计规范:GB50052- 2009[S].北京:中国计划出版社,2009.。
