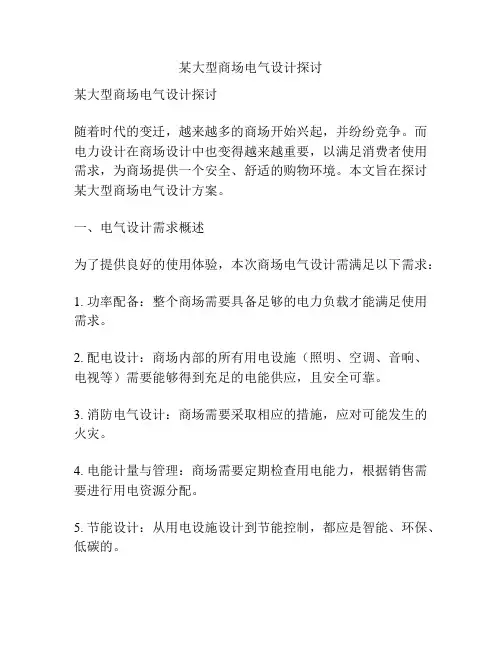

某大型商场电气设计探讨某大型商场电气设计探讨随着时代的变迁，越来越多的商场开始兴起，并纷纷竞争。
而电力设计在商场设计中也变得越来越重要，以满足消费者使用需求，为商场提供一个安全、舒适的购物环境。
本文旨在探讨某大型商场电气设计方案。
一、电气设计需求概述为了提供良好的使用体验，本次商场电气设计需满足以下需求：1. 功率配备：整个商场需要具备足够的电力负载才能满足使用需求。
2. 配电设计：商场内部的所有用电设施（照明、空调、音响、电视等）需要能够得到充足的电能供应，且安全可靠。
3. 消防电气设计：商场需要采取相应的措施，应对可能发生的火灾。
4. 电能计量与管理：商场需要定期检查用电能力，根据销售需要进行用电资源分配。
5. 节能设计：从用电设施设计到节能控制，都应是智能、环保、低碳的。
二、功率配备商场内大量的灯具、音响、电视、电梯等设备需要稳定的电源负载，为此，设计者需要根据商场用电需求分析，计算出商场所需要的总功率，并据此确定配备方案。
商场电气配电主要包括三级配电设计：站用变电、进线柜、分配柜，配合UPS、备用发电机实现可靠供电。
三、配电设计商场用电量大，装饰材料多，通常采用无装潢走线架，以节约开仓、维保成本。
应根据商场注重舒适度的要求，慎重选择照明系数；商场内部电线、电缆都应采用标准规格，并经过防腐防锈处理。
此外，对于商场内的家具、装饰物和其他易燃材料，需要特别考虑设计灭火控制，以避免火灾。
四、消防电气设计商场装饰材料多、人员流动频繁，因此发生火灾的可能性较高。
商场电气设计中的消防电气设计具体应包括：消防用电暂态稳定应变水泵自动启动、消防用电自动储备、消防空调、坦克内灯等电器设备自动泵水自动停车等功能。
消防设备应根据商场建筑物分布管理情况设计，设置自动感应式灭火装置，自动喷水灭火设施等，以实现消防电气系统的智能化、科学化。
五、电能计量与管理商场内用电量大，需要定期检查用电里程数，对商场每月的用电量进行统计，并进行定期电能供应管理。
某大型商场的电气设计摘要：电气设计因工程项目种类不用而各种具体要求也所不同。
以下就某大型购物商场的电气设计要求作一些介绍。
关键词：商场；电气设计；供配电；1.绪论近年来，随着全国人民生活水平不断提高，大型商场及综合体如雨后春笋，全国各地均有新建。
而这种项目的建筑面积大，人员密集。
对此类项目，需要设计人员认真、严格设计。
本人作为专业负责人参与了多个宜家商场项目的设计，以下就宜家商场项目的电气设计作一些介绍。
2.设计依据项目性质为商场，除常用的电气设计规范外，需参照商店建筑设计规范(JGJ48-204)、商店建筑电气设计规范(JGJ392-2016)、业主对项目的各类要求。
3.变电所设计3.1负荷定性商场建筑面积>20000m2，故商场建筑的规模划分为大型。
用电负荷划分如下：消火栓水泵、喷淋水泵、消防控制室、火灾自动报警系统、应急照明、防排烟风机、疏散指示照明防火卷帘等消防负荷及营业厅备用照明、弱电机房、客梯为一级负荷；经营管理用计算机系统用电负荷为一级负荷中特别重要负荷；自动扶梯、厨房冷冻冷藏等用电为二级负荷；其余为三级负荷。

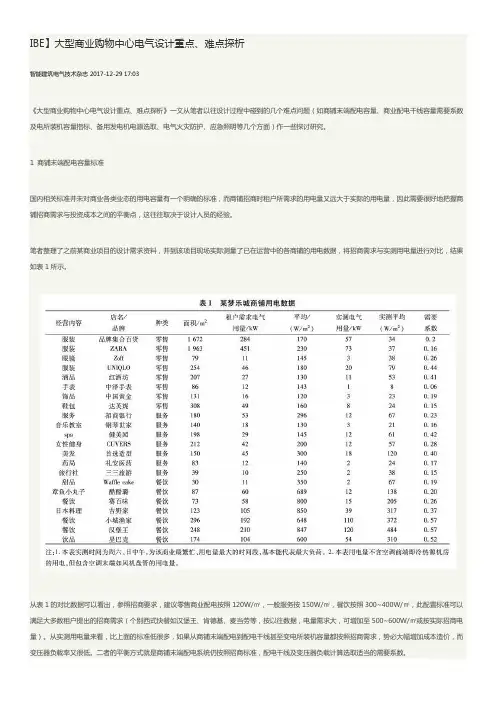

3.2需要系数取值负荷计算的需要系数取值如下：3.3柴油发电机组容量的计算柴油发电机组的计算，依据工业与民用供配电设计手册(上册)2.6.3.2节中，对民用建筑计算要求。
计算分三类，a按稳定负荷计算、b按最大的单台电动机或成组电动机启动计算、c按启动电动机时母线容许电压降计算。
计算时，需考虑两种工况，第一种为火灾发生时的消防相关设备用电，第二种为非火灾发生时，市政高压进线失电时，一、二级负荷的相关设备用电。
3.4变电所的设置变电所采用市政两路10kV市政高压电缆进线，且需为不同路径引至变电所。
两路高压进线单母线,不设母联,各负载50%用电量。
变电所内设置4x1250kVA变压器，低压系统采用单母线分断接线，并在低压侧设联络。
另设一台800KVA自启动的柴油发电机组作为一级负荷的备用电源，当市电发生故障停电时，机组应自起动并在15秒钟内供电。
超高层商业综合体建筑电气设计要点浅析近年来我国城市化进程不断深入，超高层商业综合体建筑逐渐发展起来，超高层商业综合体建筑是商业地产发展的一个重要成果，也是城市发展水平的一个外在体现。
超高层商业综合体建筑电气设计，应符合社会发展、时代发展的要求，才能为促进城市商业的发展奠定基础。
本文主要对超高层商业综合体建筑的电气设计要点进行了分析与探讨，以供参考。
标签：超高层建筑；商业综合体；电气设计要点与一般建筑工程项目不同，超高层商业综合体建筑的电气系统具有一定的复杂性，从而给建筑设计单位提出了更高的要求。
现阶段，电气系统应当怎样设计才能在满足超高层商业综合体建筑功能需求的同时，又能尽可能地减少后期修整要求、资源浪费，成为—个亟须解决的问题。
1、超高层商业综合体建筑供电系统的设计要点1.1合理确定负荷等级对于超高层商业综合体建筑来说，其供电负荷是—级。
而对于超高层商业综合体建筑之内的负荷，必须根据消防、商业业态、使用场所、酒店管理等的具体要求，合理确定负荷等级。
1.2供电电源谢十在超高层商业综合体建筑电气设计中，供电电源非常重要，是首要考虑的—大重点问题。
应当根据建筑所在地区的实际电源情况，选择用35KV的电源供电或10KV的电源供电。
如果选择35KV的电源供电，首先要考虑的问题便是二次降压；如果电气系统之中不存在10KV高压电动机，这样的情况下，是采用直降、还是选择二次降压，为合理确定，必须对两种方案进行对比，在两者不存在明显差异的前提下，建议选择直降。
然而，不管是35KV的高压电源，还是10KV的高压电源，通常均由市政提供，因此，建议至少二路电源同时供电，这样的情况下，在一路电源出现故障或者是停电的时候，另一路电源就可以保证全部一、二级负荷的供电需求。
1.3变配电所从位置上来说，无论是35KV变配电站，还是10KV变配电站，均不合适设置在地下室的最底层，均宜设置在地下一层；为实现低压线路供电距离的减少，应尽可能地使变配电所靠近负荷中心；在变压器上楼的情况下，应同时建立吊装运输通道，此外，单台变压器的容量应当低于1250KV A；对于楼上变电所来说，高压开关柜、低压开关柜的配线方式应当选择“上进上出”式，并要符合当地供电部门的实际要求。
浅析商业建筑电气的设计和施工要点商业建筑电气设计和施工是商业建筑的重要组成部分，其质量直接关系到商业建筑的安全性和可靠性。
商业建筑电气设计和施工要点涉及许多方面，如电气布局、电气设备选型、电力系统设计、照明系统设计等。
本文将从这些方面对商业建筑电气设计和施工要点进行浅析。
一、电气布局商业建筑的电气布局是商业建筑电气设计和施工的首要环节。
首先需要根据商业建筑的功能和需求确定电气布局，电气布局要符合国家相关电气设计标准。
商业建筑电气布局主要包括电源布局、照明布局、插座布局、弱电系统布局等。
在电源布局中，要充分考虑商业建筑的用电负荷，并根据用电负荷确定主干线的容量，以及子干线和分支线的布置。
在照明布局中，要根据商业建筑的不同功能区域确定不同的照明布置方案，以保证照明质量和节能效果。
插座布局要根据商业建筑的实际需求，合理布置插座，方便商业建筑内部的用电。
弱电系统布局要根据商业建筑的通信、网络等需求进行合理布局，保证弱电系统的可用性和可靠性。
二、电气设备选型商业建筑的电气设备选型是商业建筑电气设计的关键环节之一。
在电气设备选型时，要根据商业建筑的用电需求和电气布局方案选择合适的电气设备，如配电柜、断路器、开关插座、照明灯具、弱电设备等。
电气设备选型要考虑设备的品牌、规格、型号、功能、性能、可靠性、安全性和经济性等因素。
要根据这些因素进行电气设备的配套，提高电气设备的利用率和可靠性，确保商业建筑的电气质量。
三、电力系统设计商业建筑的电力系统设计是商业建筑电气设计的重要环节。
商业建筑的电力系统设计要保证商业建筑的用电安全和正常运行。
电力系统设计包括主要线路、分支线路、配电柜布置、接地系统、防雷系统等内容。
在电力系统设计中，要根据商业建筑的用电负荷和电气布局方案进行电力系统的设计，确保电力系统的稳定性和可靠性。
要根据国家相关电气设计标准要求，进行电力系统的防火、防雷、接地等设计，提高电力系统的安全性和可靠性。
商业建筑的照明系统设计是商业建筑电气设计的重要内容之一。
浅谈商业综合体建筑电气设计摘要：随着我国社会、经济的进步和发展，一些特大型的商业综合体不断涌现。
大型商业综合体是集商业购物中心（超市、服装、数码家电、家具、玩具、书店等百货）、文化娱乐（健身、影院、歌厅、冰场、室内冲浪、电玩等）、餐饮（美食广场、酒楼、主题餐厅、酒吧街等）、甲级办公、五星级酒店、精品公寓、大型停车场等功能于一体的综合性建筑，具有建筑面积大、人流密集、业态复杂多样、用电设备繁多功率大、可靠性要求高等特点，在进行电气设计时应充分考虑、分析各种业态的用电特点和需求，才能进行合理设计。
本文根据实际工程案例，重点对商业综合体的电气设计中应注意的几个问题进行了分析和讨论。
关键词：商业综合体；建筑电气设计；原则；1.工程概况本项目案例总建筑面积约69.2万平方米，地上建筑面积约为40.4万平方米；由两栋一类高层写字楼（建筑高度分别为180.9m和134.6m）、一栋一类高层五星级酒店（建筑高度93.95m）、一栋一类高层精品公寓（建筑高度134.6米），五栋一类高层高层商业（建筑高度在53.9m到65.4m）以及五层裙房商业建筑组成，地下建筑面积约为28.8万,共4层地下室，其中地下四层及地下三层为大型地下停车场，地下二层、地下一层为商业和停车场。
本项目主要为大型高端集中商业MALL、餐饮、娱乐、一类高层甲级写字楼、五星级酒店、精品公寓等业态，建筑耐火等级为一级，抗震烈度为7度。
2.商业综合体建筑电气设计原则2.1功能性原则商业综合体建筑的业态多，用电设备品种繁多，负荷密度大，负荷等级高，商业招租存在不确定性，因此在进行电气设计时，要考虑各业态在不同时期的招租改造需求，配电系统、弱电系统和消防系统需要适当预留富余量，具体一定的灵活性，保证内部供配电系统、照明系统、弱电系统和消防电气系统都可以正常运转，这样才能更好地发挥出商业综合体的商业活动服务功能。
2.2降耗性原则在资源、能源紧张和社会经济发展的背景下，商业综合体的电气设计更加注重于电力系统的节能设计，这就需要在不影响建筑物正常使用功能的情况下，通过科学、合理的设计，将建筑物电气系统在运行时的无效损耗降低，从而达到“节能降耗、绿色生态”的目的。

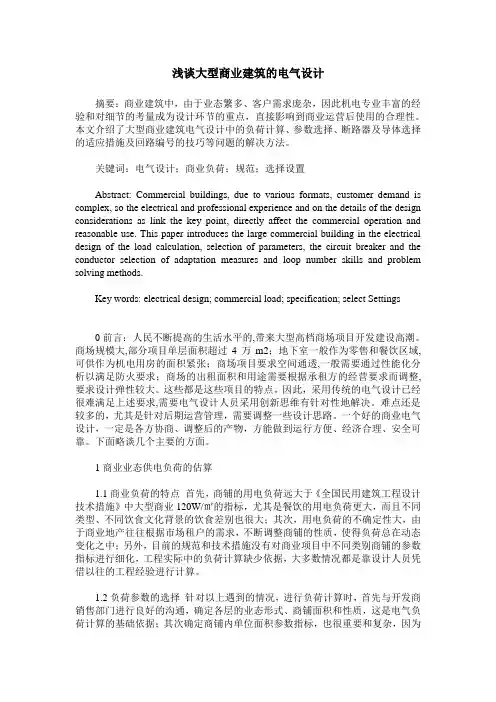

浅谈大型商业建筑的电气设计摘要：商业建筑中，由于业态繁多、客户需求庞杂，因此机电专业丰富的经验和对细节的考量成为设计环节的重点，直接影响到商业运营后使用的合理性。
本文介绍了大型商业建筑电气设计中的负荷计算、参数选择、断路器及导体选择的适应措施及回路编号的技巧等问题的解决方法。
关键词：电气设计；商业负荷；规范；选择设置Abstract: Commercial buildings, due to various formats, customer demand is complex, so the electrical and professional experience and on the details of the design considerations as link the key point, directly affect the commercial operation and reasonable use. This paper introduces the large commercial building in the electrical design of the load calculation, selection of parameters, the circuit breaker and the conductor selection of adaptation measures and loop number skills and problem solving methods.Key words: electrical design; commercial load; specification; select Settings0前言：人民不断提高的生活水平的,带来大型高档商场项目开发建设高潮。
商场规模大,部分项目单层面积超过4万m2；地下室一般作为零售和餐饮区域,可供作为机电用房的面积紧张；商场项目要求空间通透,一般需要通过性能化分析以满足防火要求；商场的出租面积和用途需要根据承租方的经营要求而调整,要求设计弹性较大。

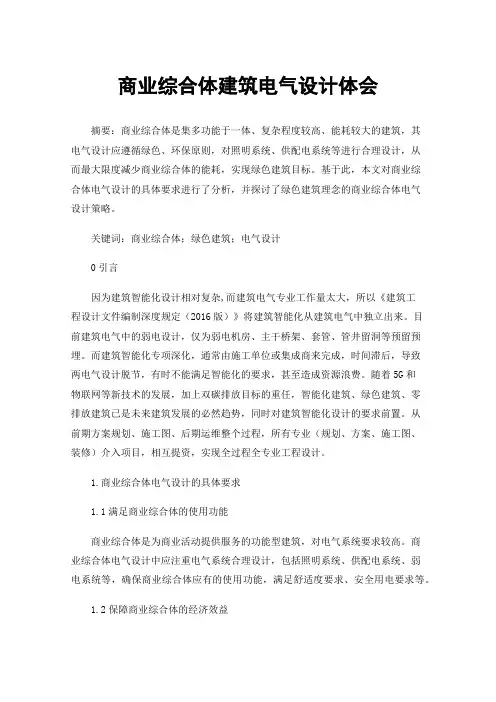

商业综合体建筑电气设计体会摘要：商业综合体是集多功能于一体、复杂程度较高、能耗较大的建筑，其电气设计应遵循绿色、环保原则，对照明系统、供配电系统等进行合理设计，从而最大限度减少商业综合体的能耗，实现绿色建筑目标。
基于此，本文对商业综合体电气设计的具体要求进行了分析，并探讨了绿色建筑理念的商业综合体电气设计策略。
关键词：商业综合体；绿色建筑；电气设计0引言因为建筑智能化设计相对复杂,而建筑电气专业工作量太大，所以《建筑工程设计文件编制深度规定（2016版）》将建筑智能化从建筑电气中独立出来。
目前建筑电气中的弱电设计，仅为弱电机房、主干桥架、套管、管井留洞等预留预埋。
而建筑智能化专项深化，通常由施工单位或集成商来完成，时间滞后，导致两电气设计脱节，有时不能满足智能化的要求，甚至造成资源浪费。
随着5G和物联网等新技术的发展，加上双碳排放目标的重任，智能化建筑、绿色建筑、零排放建筑已是未来建筑发展的必然趋势，同时对建筑智能化设计的要求前置。
从前期方案规划、施工图、后期运维整个过程，所有专业（规划、方案、施工图、装修）介入项目，相互提资，实现全过程全专业工程设计。
1.商业综合体电气设计的具体要求1.1满足商业综合体的使用功能商业综合体是为商业活动提供服务的功能型建筑，对电气系统要求较高。
商业综合体电气设计中应注重电气系统合理设计，包括照明系统、供配电系统、弱电系统等，确保商业综合体应有的使用功能，满足舒适度要求、安全用电要求等。
1.2保障商业综合体的经济效益商业综合体是一个建筑项目，具备一定的经济效益。
因此，商业综合体电气设计中应制定相应的效益目标，对成本进行有效控制，不可一味追求节能效果而不计成本，应在经济合理的基础上提升商业综合体电气系统的节能效果。
1.3尽量控制无效益消耗商业综合体电气设计中，应尽量控制无效益能耗，最大限度提高能源利用率。
电气设计中应全面掌握各种电气设备的实际能耗情况，通过合理的设计减少不必要的能耗。
干货商业综合体电气设计解析商业综合体电气设计是指对商业综合体内电气系统的规划、设计和安装的过程。
商业综合体通常包括购物中心、写字楼、酒店等多个建筑物，因此其电气系统要求复杂多样。
本文将对商业综合体电气设计进行详细解析。
商业综合体电气设计的第一步是规划。
在规划阶段，需要确定电气系统所需的总电力负荷、主要用电设备、照明系统等。
商业综合体的电气负荷较大，因此需要考虑建筑物的总面积、商业设施的类型和数量等因素。
同时，根据商业综合体的具体需求，制定电力传输和配电的系统方案，确保供电的可靠性和安全性。
商业综合体电气设计的第二步是详细设计。
在详细设计阶段，需要进行电气线路图的绘制，确定电气设备的布置和连接方式。
商业综合体电气系统通常包括主配电室、次配电室、进线柜、分段开关箱等。
在细节设计中，需要根据电气设备的功率和负荷需求，确定线缆的截面积、开关和插座的位置等。
商业综合体电气设计的第三步是安装与施工。
在安装与施工阶段，需要按照详细设计图纸进行电气设备的安装、线缆的敷设和连接。
安装与施工过程中需要严格按照相关规范和标准进行，确保电气系统的安全可靠性。
同时，还需要进行系统的验收测试，确保各个电气设备的正常运行和配电系统的稳定性。
商业综合体电气设计的关键问题包括系统的可靠性、安全性和节能性。
在电气设计中，需要合理配置备用电源和供电线路，以应对突发情况和保证供电的连续性。
此外，还需要考虑电气设备的防雷保护和过电压保护措施，确保电气系统的安全性。
最后，商业综合体电气设计还应考虑使用节能的照明系统和高效的电气设备，以降低能源消耗和运营成本。
总之，商业综合体电气设计是一个复杂的过程，需要在规划、详细设计和安装施工等阶段进行综合考虑。
合理规划电气系统的总体布局和供电方式，详细设计电气线路和设备连接，严格按照施工要求进行施工，才能确保商业综合体电气系统的稳定运行和安全可靠性。
此外，还需要考虑节能环保的设计理念，以提升商业综合体的可持续发展能力。

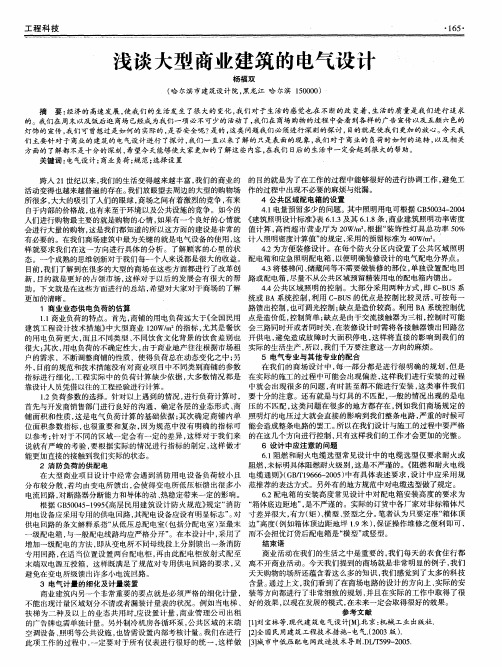

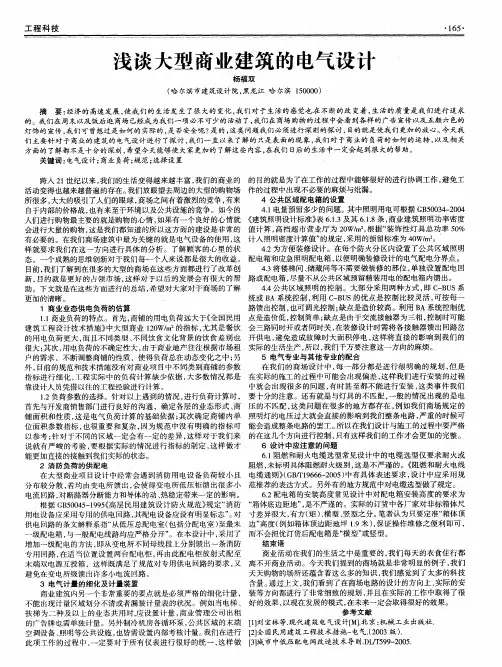

浅谈大型商业建筑的电气设计
机电专业丰富的经验和对细节的考量成为设计环节的重点，直接影响到商业运营后使用的合理性。
本文介绍了大型商业建筑电气设计中的负荷计算、参数选择、断路器及导体选择的适应措施及回路编号的技巧等问题的解决方法。
关键词：电气设计；商业负荷；规范；选择设置
中图分类号：TU2文献标识码：A
0前言：人民不断提高的生活水平的,带来大型高档商场项目开发建设高潮。
商场规模大,部分项目单层面积超过4万m2；地下室一般作为零售和餐饮区域,可供作为机电用房的面积紧张；商场项目要求空间通透,一般需要通过性能化分析以满足防火要求；商场的出租面积和用途需要根据承租方的经营要求而调整,要求设计弹性较大。
这些都是这些项目的特点。
因此，采用传统的电气设计已经很难满足上述要求,需要电气设计人员采用创新思维有针对性地解决。
难点还是较多的，尤其是针对后期运营管理，需要调整一些设计思路。
一个好的商业电气设计，一定是各方协商、调整后的产物，方能做到运行方便、经济合理、安全可靠。
下面略谈几个主要的方面。
1商业业态供电负荷的估算
1.1商业负荷的特点首先，商铺的用电负荷远大于《全国民用建筑工程设计技术措施》中大型商业120W/㎡的指标，尤其是餐饮的用电负荷更大，而且不同类型、不同饮食文化背景的饮食差别也很大；其次，
用电负荷的不确定性大，由于商业地产往往根据市场租户的需求，不断调整商铺的性质，使得负荷总在动态变化之中；另外，目前的规范和技术措施没有对商业项目中不同类别商铺的参数指标进行细化，工程实际中的负荷计算缺少依据，大多数情况都是靠设计人员凭借以往的工程经验进行计算。
1.2负荷参数的选择针对以上遇到的情况，进行负荷计算时，首先与开发商销售部门进行良好的沟通，确定各层的业态形式、商铺面积和性质，这是电气负荷计算的基础依据；其次确定商铺内单位面积参数指标，也很重要和复杂，因为规范中没有明确的指标可以参考；而且不同城市间的经济发展水平不平衡，用地指标也不同，即便在同一个城市，不同区域的消费群体也有差异。
1.3需要系数的选择参数确定后，需要进行负荷计算。
一般采用需要系数法，需要探讨的是需要系数的选择，这在各种规范及技术措施中也没有明确的要求，根据多年的经验，在配电最末端商铺内户箱或层配电箱计算时K，一般取1，在各回路干线计算时K，取0.7~0.8，在变电所各配电变压器计算时K，取0.4~0.6。
2消防负荷的供配电
在大型商业项目设计中经常会遇到消防用电设备负荷较小且分布较分散，若均由变电所馈出，会使得变电所低压柜馈出很多小电流回路，对断路器分断能力和导体的动、热稳定带来一定的影响。
根据GB50045-1995《高层民用建筑设计防火规范》规定消防用电设备应采用专用的供电回路，其配电设备应设有明显标志。
对供电回路的条文解释
系指从低压总配电室（包括分配电室）至最末一级配电箱，与一般配电线路均应严格分开。
在本设计中，采用了增加一级配电的方法，即从变电所不同母线段上分别馈出一条消防专用回路，在适当位置设置两台配电柜，再由此配电柜放射式配至末端双电源互投箱，这样既满足了规范对专用供电回路的要求，又避免在变电所级馈出许多小电流回路。
3电气计量的细化及计量装置
商业建筑内另一个非常重要的要点就是必须严格的细化计量，不能出现计量区域划分不清或者漏装计量表的状况。
例如当电梯、扶梯为二种及以上的业态共用时,应设置计量，商业管理公司出租的广告牌也需单独计量。
另外制冷机房各循环泵，公共区域的末端空调设备、照明等公共设施，也皆需设置内部考核计量。
对于计量装置来讲，小型租户可采用磁卡表，大型租户目前常见采用变电所安装的数显表。
但是无论哪种电表，其计量精度和配套的计量互感器精度必须同签约条件相一致。
另外如果综合体内的某些大型业态需要单独对电力部门开户出票，则需提前考虑供电方案的可行性，与电力部门磋商解决的办法。
常见的有通过开闭站带多个单独的变电所的方式或者设置主变电所多出线计量的方式实现。
4断路器及导体的选择
由于商业地产项目房间用途的不确定性，在选择断路器和导体时必须考虑一定的裕量以满足调整造成的负荷变化。
根据这一特点，在设计中较多地使用了插接母线供电，既可以满足大载流量的要求，又使供配电灵活性加大，在每层竖井中均预留备用插接箱，以便在变化时，可根
据上下层负荷的变化，进行调整。
例如：某竖井一段母线负责1～3层供电，当1层由于变化容量增大，而3层容量减小时，就可使用1层的备用插接箱把3层富裕的容量配给1层使用。
在变电所这级配电中，选择断路器时要选整定值可调整的断路器，以便在末端负荷变化时调整整定值；在母线和互感器的选择上一般按断路器框架值来选。
例如：某段干线设备容量530Kv，Kx取0.7，计算电流为704A，选择断路器框架值为1000A，整定值为800A；电流互感器为1000/50；母线载流量为1000A，此路最大可满足1000A电流的负荷使用要求，即便有调整，配电开关及线路也可不必作大的变动。
5公共区域配电箱的设置
考虑到商业的公共区域将来需要二次装修，必须预留电源。
此处的设计需要考虑以下几点：
5.1电量预留多少的问题，其中照明用电可根据GB50034-2004《建筑照明设计标准》表
6.1.3及其6.1.8条，商业建筑照明功率密度值计算，高档超市营业厅为20W/m2，根据装饰性灯具总功率50%计入照明密度计算值的规定，采用的预留标准为40W/m2。
5.2为方便装修设计，在每个防火分区内设置了公共区域照明配电箱和应急照明配电箱，以便明确装修设计的电气配电分界点。
5.3将楼梯间、储藏间等不需要做装修的部位，单独设置配电回路或配电箱，尽量不从公共区域预留精装用电的配电箱内馈出。
5.4公共区域照明的控制，大部分采用两种方式，即CBUS系统或BA系统控制，利用CBUS 的优点是控制比较灵活，可按每一路馈出控制，也可调光控制；缺点是
造价较高。
利用BA系统控制优点是造价低，控制简单；缺点是由于交流接触器为三相，控制时可能会三路同时开或者同时关，在装修设计时需将各接触器馈出回路岔开供电，避免造成故障时大面积停电。
6电气专业与其他专业的配合
商业项目一般招商不会一次到位，需要预留调整的空间。
各商户一般也都有自己的特殊需求，如用电量大小、通讯点数量等。
商户进场后需要设计人员及时跟进调整。
并且需要有适当的预见性，例如一般公共区域精装电源的预留，标识、导视设备电源预留，电动天棚、室外景观用电及泛光照明、LED大屏的用电都需要在一开始考虑进去，否则会影响电力报件及室内电力路由的预留。
这些资料大多客户无法及时提供，但取值较为规律，基本是所有商业建筑所共有的。
7设计中应注意的问题
7.1阻燃和耐火电缆选型常见设计中的电缆选型仅要求耐火或阻燃，未标明具体阻燃耐火级别，这是不严谨的。
《阻燃和耐火电线电缆通则》（GB/T19666-2005）中有具体表述要求，设计中应采用规范推荐的表达方式。
另外有的地方规范中对电缆选型做了规定。
7.2配电箱的安装高度常见设计中对配电箱安装高度的要求为箱体底边距地，是不严谨的。
实际的订货中各厂家对非标箱体尺寸差异很大，有方（矩）、横型、竖型之分。
笔者认为只要定准箱体顶边高度（例如箱体顶边距地坪1.9米），保证操作维修之便利即可，而不会担忧订货后配电箱是横型或竖型。
8结束语：
商业建筑是一个不断变化及进步的建筑形态，商业设计项目也越来越复杂，需要设计人员不断地提高设计水平，精心设计，做出精品。
电气设计也应随其特点进化方可适应各方的要求。
但万变不离其宗，只有设计者站在客户和运营的角度，才能做出好的设计。
