某大型商场电气设计探讨某大型商场电气设计探讨随着时代的变迁，越来越多的商场开始兴起，并纷纷竞争。
而电力设计在商场设计中也变得越来越重要，以满足消费者使用需求，为商场提供一个安全、舒适的购物环境。
本文旨在探讨某大型商场电气设计方案。
一、电气设计需求概述为了提供良好的使用体验，本次商场电气设计需满足以下需求：1. 功率配备：整个商场需要具备足够的电力负载才能满足使用需求。
2. 配电设计：商场内部的所有用电设施（照明、空调、音响、电视等）需要能够得到充足的电能供应，且安全可靠。
3. 消防电气设计：商场需要采取相应的措施，应对可能发生的火灾。
4. 电能计量与管理：商场需要定期检查用电能力，根据销售需要进行用电资源分配。
5. 节能设计：从用电设施设计到节能控制，都应是智能、环保、低碳的。
二、功率配备商场内大量的灯具、音响、电视、电梯等设备需要稳定的电源负载，为此，设计者需要根据商场用电需求分析，计算出商场所需要的总功率，并据此确定配备方案。
商场电气配电主要包括三级配电设计：站用变电、进线柜、分配柜，配合UPS、备用发电机实现可靠供电。
三、配电设计商场用电量大，装饰材料多，通常采用无装潢走线架，以节约开仓、维保成本。
应根据商场注重舒适度的要求，慎重选择照明系数；商场内部电线、电缆都应采用标准规格，并经过防腐防锈处理。
此外，对于商场内的家具、装饰物和其他易燃材料，需要特别考虑设计灭火控制，以避免火灾。
四、消防电气设计商场装饰材料多、人员流动频繁，因此发生火灾的可能性较高。
商场电气设计中的消防电气设计具体应包括：消防用电暂态稳定应变水泵自动启动、消防用电自动储备、消防空调、坦克内灯等电器设备自动泵水自动停车等功能。
消防设备应根据商场建筑物分布管理情况设计，设置自动感应式灭火装置，自动喷水灭火设施等，以实现消防电气系统的智能化、科学化。
五、电能计量与管理商场内用电量大，需要定期检查用电里程数，对商场每月的用电量进行统计，并进行定期电能供应管理。
浅谈商业综合体建筑电气设计摘要：近几年来商业综合体发展迅速，促进了地方经济发展。
商业综合体主要集超市、商场、娱乐、餐饮等功能，具有人流密集及建筑面积大等特点，在进行电气设计时应充分考虑商业业态，才能进行合理设计。
本文根据工程案例，对商业综合体建筑电气设计的负荷分级、配电系统以及消防弱电系统进行论述，供同行借鉴参考。
关键词：商业综合体；电气设计；配电系统；消防弱电系统一、负荷分级与业态负荷密度商业综合体建筑功能复杂，人流量大、各类机电设备多及装修调整等等，电气设计时的负荷分级除了满足常规的国家规范对一二类高层建筑的负荷分级外，商业经营性用电应考虑使用单位要求，特别是一些星级高档酒店，应积极听取酒管顾问团队意见，避免后期的反复设计及施工返工现象。
另外各商业综合体的布局强调去零售化，增加体验业态对于配电负荷密度较大的餐饮业态占比不断提升。
当前大型商业150～180W/m2，餐饮250～300kW/m2，无燃气 300～500 W/m2；小商铺150W/m2。
二、配电系统对于缺乏商业运营经验的建设方，设计人员应当在前期与建设方进行充分沟通，对项目各功能区域权属、后期运营模式、管理、维护等要求充分了解。
通常对于酒店、超市、大型餐饮酒楼等规模较大、后期由自身管理团队运营的场所，需独立设置变配电室。
影城、KTV、电气卖场等场所是否设置独立变配电室视项目规模、招商要求等在方案前期落实，发电机房设置一般视负荷容量、运营管理要求等因素，对于可能出现的对供电方案产生较大影响的调整，设计人员应有充分认识，最好在方案阶段预留必要条件，避免后期被动调整。
部分超市等规模较大的商家，在后期洽谈阶段出于自身利益考虑，也可能提出一些较高的条件，如对变配电室面积、容量等要求苛刻，需妥善沟通、协商。
三、某综合体概况三层裙房其中一二层为酒店、自持商场、超市、销售商业，三层局部商业，商城内含小规模影院、电气卖场等，上部 3 栋高层公寓、1 栋高层酒店，总建筑面积约为16 万m 2，区位图见 1～3：公寓消防容量较小，与商业共用发电机房，整个项目最不利点供电半径控制在 200m 以内。

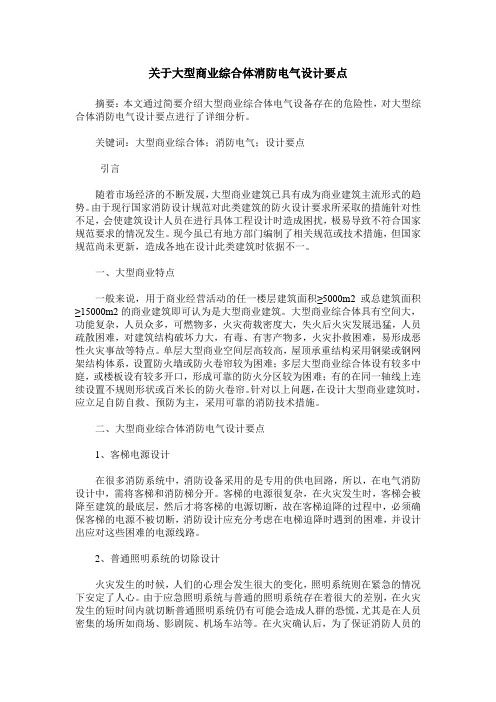

关于大型商业综合体消防电气设计要点摘要：本文通过简要介绍大型商业综合体电气设备存在的危险性，对大型综合体消防电气设计要点进行了详细分析。
关键词：大型商业综合体；消防电气；设计要点引言随着市场经济的不断发展，大型商业建筑已具有成为商业建筑主流形式的趋势。
由于现行国家消防设计规范对此类建筑的防火设计要求所采取的措施针对性不足，会使建筑设计人员在进行具体工程设计时造成困扰，极易导致不符合国家规范要求的情况发生。
现今虽已有地方部门编制了相关规范或技术措施，但国家规范尚未更新，造成各地在设计此类建筑时依据不一。
一、大型商业特点一般来说，用于商业经营活动的任一楼层建筑面积≥5000m2或总建筑面积≥15000m2的商业建筑即可认为是大型商业建筑。
大型商业综合体具有空间大，功能复杂，人员众多，可燃物多，火灾荷载密度大，失火后火灾发展迅猛，人员疏散困难，对建筑结构破坏力大，有毒、有害产物多，火灾扑救困难，易形成恶性火灾事故等特点。
单层大型商业空间层高较高，屋顶承重结构采用钢梁或钢网架结构体系，设置防火墙或防火卷帘较为困难；多层大型商业综合体设有较多中庭，或楼板设有较多开口，形成可靠的防火分区较为困难；有的在同一轴线上连续设置不规则形状或百米长的防火卷帘。
针对以上问题，在设计大型商业建筑时，应立足自防自救、预防为主，采用可靠的消防技术措施。
二、大型商业综合体消防电气设计要点1、客梯电源设计在很多消防系统中，消防设备采用的是专用的供电回路，所以，在电气消防设计中，需将客梯和消防梯分开。
客梯的电源很复杂，在火灾发生时，客梯会被降至建筑的最底层，然后才将客梯的电源切断，故在客梯迫降的过程中，必须确保客梯的电源不被切断，消防设计应充分考虑在电梯迫降时遇到的困难，并设计出应对这些困难的电源线路。
2、普通照明系统的切除设计火灾发生的时候，人们的心理会发生很大的变化，照明系统则在紧急的情况下安定了人心。
由于应急照明系统与普通的照明系统存在着很大的差别，在火灾发生的短时间内就切断普通照明系统仍有可能会造成人群的恐慌，尤其是在人员密集的场所如商场、影剧院、机场车站等。

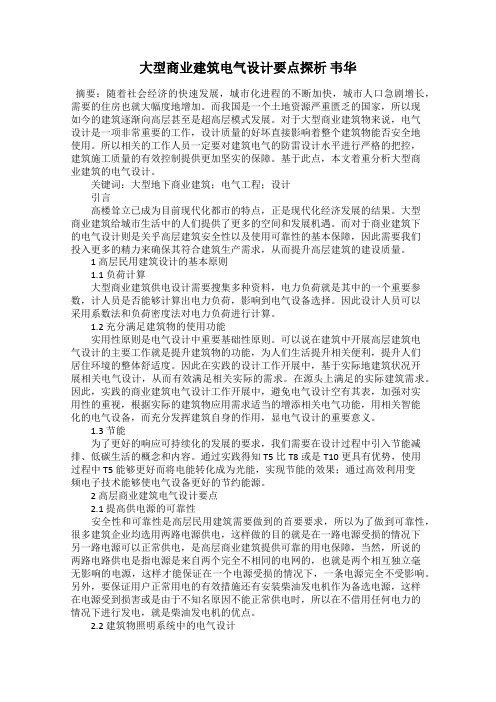

大型商业建筑电气设计要点探析韦华摘要：随着社会经济的快速发展，城市化进程的不断加快，城市人口急剧增长，需要的住房也就大幅度地增加。
而我国是一个土地资源严重匮乏的国家，所以现如今的建筑逐渐向高层甚至是超高层模式发展。
对于大型商业建筑物来说，电气设计是一项非常重要的工作，设计质量的好坏直接影响着整个建筑物能否安全地使用。
所以相关的工作人员一定要对建筑电气的防雷设计水平进行严格的把控，建筑施工质量的有效控制提供更加坚实的保障。
基于此点，本文着重分析大型商业建筑的电气设计。
关键词：大型地下商业建筑；电气工程；设计引言高楼耸立已成为目前现代化都市的特点，正是现代化经济发展的结果。
大型商业建筑给城市生活中的人们提供了更多的空间和发展机遇。
而对于商业建筑下的电气设计则是关乎高层建筑安全性以及使用可靠性的基本保障，因此需要我们投入更多的精力来确保其符合建筑生产需求，从而提升高层建筑的建设质量。
1 高层民用建筑设计的基本原则1.1 负荷计算大型商业建筑供电设计需要搜集多种资料，电力负荷就是其中的一个重要参数，计人员是否能够计算出电力负荷，影响到电气设备选择。
因此设计人员可以采用系数法和负荷密度法对电力负荷进行计算。
1.2 充分满足建筑物的使用功能实用性原则是电气设计中重要基础性原则。
可以说在建筑中开展高层建筑电气设计的主要工作就是提升建筑物的功能，为人们生活提升相关便利，提升人们居住环境的整体舒适度。
因此在实践的设计工作开展中，基于实际地建筑状况开展相关电气设计，从而有效满足相关实际的需求。
在源头上满足的实际建筑需求。
因此，实践的商业建筑电气设计工作开展中，避免电气设计空有其表，加强对实用性的重视，根据实际的建筑物应用需求适当的增添相关电气功能，用相关智能化的电气设备，而充分发挥建筑自身的作用，显电气设计的重要意义。
1.3 节能为了更好的响应可持续化的发展的要求，我们需要在设计过程中引入节能减排、低碳生活的概念和内容。
浅析商业建筑电气的设计和施工要点商业建筑电气设计和施工是商业建筑的重要组成部分，其质量直接关系到商业建筑的安全性和可靠性。
商业建筑电气设计和施工要点涉及许多方面，如电气布局、电气设备选型、电力系统设计、照明系统设计等。
本文将从这些方面对商业建筑电气设计和施工要点进行浅析。
一、电气布局商业建筑的电气布局是商业建筑电气设计和施工的首要环节。
首先需要根据商业建筑的功能和需求确定电气布局，电气布局要符合国家相关电气设计标准。
商业建筑电气布局主要包括电源布局、照明布局、插座布局、弱电系统布局等。
在电源布局中，要充分考虑商业建筑的用电负荷，并根据用电负荷确定主干线的容量，以及子干线和分支线的布置。
在照明布局中，要根据商业建筑的不同功能区域确定不同的照明布置方案，以保证照明质量和节能效果。
插座布局要根据商业建筑的实际需求，合理布置插座，方便商业建筑内部的用电。
弱电系统布局要根据商业建筑的通信、网络等需求进行合理布局，保证弱电系统的可用性和可靠性。
二、电气设备选型商业建筑的电气设备选型是商业建筑电气设计的关键环节之一。
在电气设备选型时，要根据商业建筑的用电需求和电气布局方案选择合适的电气设备，如配电柜、断路器、开关插座、照明灯具、弱电设备等。
电气设备选型要考虑设备的品牌、规格、型号、功能、性能、可靠性、安全性和经济性等因素。
要根据这些因素进行电气设备的配套，提高电气设备的利用率和可靠性，确保商业建筑的电气质量。
三、电力系统设计商业建筑的电力系统设计是商业建筑电气设计的重要环节。
商业建筑的电力系统设计要保证商业建筑的用电安全和正常运行。
电力系统设计包括主要线路、分支线路、配电柜布置、接地系统、防雷系统等内容。
在电力系统设计中，要根据商业建筑的用电负荷和电气布局方案进行电力系统的设计，确保电力系统的稳定性和可靠性。
要根据国家相关电气设计标准要求，进行电力系统的防火、防雷、接地等设计，提高电力系统的安全性和可靠性。
商业建筑的照明系统设计是商业建筑电气设计的重要内容之一。
浅谈商业综合体建筑电气设计摘要：随着我国社会、经济的进步和发展，一些特大型的商业综合体不断涌现。
大型商业综合体是集商业购物中心（超市、服装、数码家电、家具、玩具、书店等百货）、文化娱乐（健身、影院、歌厅、冰场、室内冲浪、电玩等）、餐饮（美食广场、酒楼、主题餐厅、酒吧街等）、甲级办公、五星级酒店、精品公寓、大型停车场等功能于一体的综合性建筑，具有建筑面积大、人流密集、业态复杂多样、用电设备繁多功率大、可靠性要求高等特点，在进行电气设计时应充分考虑、分析各种业态的用电特点和需求，才能进行合理设计。
本文根据实际工程案例，重点对商业综合体的电气设计中应注意的几个问题进行了分析和讨论。
关键词：商业综合体；建筑电气设计；原则；1.工程概况本项目案例总建筑面积约69.2万平方米，地上建筑面积约为40.4万平方米；由两栋一类高层写字楼（建筑高度分别为180.9m和134.6m）、一栋一类高层五星级酒店（建筑高度93.95m）、一栋一类高层精品公寓（建筑高度134.6米），五栋一类高层高层商业（建筑高度在53.9m到65.4m）以及五层裙房商业建筑组成，地下建筑面积约为28.8万,共4层地下室，其中地下四层及地下三层为大型地下停车场，地下二层、地下一层为商业和停车场。
本项目主要为大型高端集中商业MALL、餐饮、娱乐、一类高层甲级写字楼、五星级酒店、精品公寓等业态，建筑耐火等级为一级，抗震烈度为7度。
2.商业综合体建筑电气设计原则2.1功能性原则商业综合体建筑的业态多，用电设备品种繁多，负荷密度大，负荷等级高，商业招租存在不确定性，因此在进行电气设计时，要考虑各业态在不同时期的招租改造需求，配电系统、弱电系统和消防系统需要适当预留富余量，具体一定的灵活性，保证内部供配电系统、照明系统、弱电系统和消防电气系统都可以正常运转，这样才能更好地发挥出商业综合体的商业活动服务功能。
2.2降耗性原则在资源、能源紧张和社会经济发展的背景下，商业综合体的电气设计更加注重于电力系统的节能设计，这就需要在不影响建筑物正常使用功能的情况下，通过科学、合理的设计，将建筑物电气系统在运行时的无效损耗降低，从而达到“节能降耗、绿色生态”的目的。
商业综合体及超高层建筑电气设计探讨摘要：以广东省中山市古镇利和商业中心及金丰公寓为例，介绍商业综合体及超高层建筑电气系统设计概况，对10/0.4kV变配电系统、动力配电系统、照明配电系统等作了较为系统的阐述。
关键词：商业综合体；超高层建筑；供配电系统；照明及节能。
1 引言随着城市建筑的快速发展，人员越发密集，土地资源越发珍贵，超高层建筑已成为未来建筑的发展趋势，特别是商业综合体结合超高层建筑已成为城市的名片。
因本人的工作原因能接触并参与设计此类工程项目较多，积累了一些商业综合体及超高层建筑电气设计经验，下面以广东省中山市古镇利和商业中心及金丰公寓为例，介绍其电气设计要点。
2 工程概述利和商业中心及金丰公寓项目位于中山市古镇镇同兴路与华安东路交汇处，广珠城轨古镇站西侧，项目总用地面积23199.13平方米，总建筑面积275358.39平方米。
本项目南侧为利和广场-世界灯博中心，东侧为幸福华庭商住小区。
本工程含3种功能建筑：（1）地下三层：地下负一二层为车库，其中负一层设局部地下超市，负二层为人防车库，负三层为水泵房；（2）利和商业中心超高层塔楼地上共60层：总高295米，地上一层至五层为商业综合体，设有商业、电影院、餐饮及宴会厅、康体健身、KTV等，六层为架空层。
超高层塔楼分为五个避难层，分别位于10F、21F、31F、41F、52F，8F~38F为商业及灯饰展销，39层及以上为酒店客房、酒店配套会所及高级餐厅；（3）金丰公寓1、2幢共27层，首层设置公寓住户大堂，六层为架空层，,7~27层为公寓。
3 建筑电气设计要点3.1 10/0.4kV变配电系统本项目变压器安装总容量27260kVA，其中地下三层、商业综合体、超高层塔楼（以下简称公建部分）安装容量为24400kVA，归入住宅用电的公寓变压器安装容量为2860kVA。
公寓变压器由临近小区住宅公共开关站引来一路高压电源，主塔楼一层设置公寓高压配电房，馈电后引回相关开关站形成支环。
浅谈大型商业建筑的电气设计摘要：商业建筑中，由于业态繁多、客户需求庞杂，因此机电专业丰富的经验和对细节的考量成为设计环节的重点，直接影响到商业运营后使用的合理性。
本文介绍了大型商业建筑电气设计中的负荷计算、参数选择、断路器及导体选择的适应措施及回路编号的技巧等问题的解决方法。
关键词：电气设计；商业负荷；规范；选择设置Abstract: Commercial buildings, due to various formats, customer demand is complex, so the electrical and professional experience and on the details of the design considerations as link the key point, directly affect the commercial operation and reasonable use. This paper introduces the large commercial building in the electrical design of the load calculation, selection of parameters, the circuit breaker and the conductor selection of adaptation measures and loop number skills and problem solving methods.Key words: electrical design; commercial load; specification; select Settings0前言：人民不断提高的生活水平的,带来大型高档商场项目开发建设高潮。
商场规模大,部分项目单层面积超过4万m2；地下室一般作为零售和餐饮区域,可供作为机电用房的面积紧张；商场项目要求空间通透,一般需要通过性能化分析以满足防火要求；商场的出租面积和用途需要根据承租方的经营要求而调整,要求设计弹性较大。
大型商业建筑电气设计中的常见问题及对策摘要：本文以实际工程为例，阐述了某大型商场的电气设计。
主要从商业建筑的负荷计算、供配电系统、应急照明等方面进行了分析。
总结了一般大型商业建筑电气设计的要点和常用的技术手段，为其他类似工程提供借鉴。
关键词：商业；建筑；电气设计引言随着城市的快速发展，近几年，全国各地出现了许多造型各异的大型购物中心项目，作为城市综合体的重要组成部分。
这类大型购物中心从电气设计角度一般有以下特点:(1)建筑平面复杂，平层面积大，防火分区多且分布不均匀。
(2)业态繁多，最终使用客户的电气需求庞杂，而且是个动态变化过程，不仅在招商前、后会发生变化，而且在开业后使用过程中也会有大量业态、平面布局随市场的需要发生较大的变化。
(3)受商业价值的考量，地下设备用房及整个项目的强弱电井的位置和尺寸均不能按电气专业的要求来布置，需要与设计的各专业、建设方及相关职能部门多次协调后确定。
(4)没有公认的比较通行的负荷计算参数取值。
因此，此类大型购物中心对电气专业提出了新的要求，需要电气设计师从客户(建设方和最终使用方) 和运营的角度出发，来完成一个可持续发展的、运行维护方便的、经济合理的购物中心电气设计。
1 工程概况本工程位于河南开封，为多层商业建筑，地上共4层，地下局部一层。
总建筑面积79360.8m2，建筑高度20.8米。
是集百货、超市、餐饮、影院于一体的大型城市综合体。
2供配电系统2.1.1负荷等级及负荷容量估算根据JGJ16—2008《民用建筑电气设计规范》规定，大型商场的营业厅、门厅照明及所有消防用电均为一级负荷；自动扶梯、空调动力及影院的照明与放映用电为二级负荷。
一级负荷要求引入两路独立的10KV高压供电电源。
大型商场经营管理用的计算机系统作为一级负荷中特别重要的负荷，其容量一般较小，为几KW到十几KW，可采用UPS作为应急电源，通常不设置自备柴油发电机组。
对于负荷容量的估算目前没有确切的负荷计算参数取值，参考当地的配电设计规定及《工业与民用配电设计手册》（第三版），大型商业的负荷密度估算一般按100-150w/m2考虑。
浅谈大型商业建筑的电气设计
摘要：商业建筑中，由于业态繁多、客户需求庞杂，因此机电专业丰富的经验和对细节的考量成为设计环节的重点，直接影响到商业运营后使用的合理性。
本文介绍了大型商业建筑电气设计中的负荷计算、参数选择、断路器及导体选择的适应措施及回路编号的技巧等问题的解决方法。
关键词：电气设计；商业负荷；规范；选择设置
abstract: commercial buildings, due to various formats, customer demand is complex, so the electrical and professional experience and on the details of the design considerations as link the key point, directly affect the commercial operation and reasonable use. this paper introduces the large commercial building in the electrical design of the load calculation, selection of parameters, the circuit breaker and the conductor selection of adaptation measures and loop number skills and problem solving methods. key words: electrical design; commercial load; specification; select settings
中图分类号：tu2文献标识码：a
0前言：人民不断提高的生活水平的,带来大型高档商场项目开发建设高潮。
商场规模大,部分项目单层面积超过4万m2；地下室一般作为零售和餐饮区域,可供作为机电用房的面积紧张；商场项目
要求空间通透,一般需要通过性能化分析以满足防火要求；商场的出租面积和用途需要根据承租方的经营要求而调整,要求设计弹性较大。
这些都是这些项目的特点。
因此，采用传统的电气设计已经很难满足上述要求,需要电气设计人员采用创新思维有针对性地解决。
难点还是较多的，尤其是针对后期运营管理，需要调整一些设计思路。
一个好的商业电气设计，一定是各方协商、调整后的产物，方能做到运行方便、经济合理、安全可靠。
下面略谈几个主要的方面。
1商业业态供电负荷的估算
1.1商业负荷的特点首先，商铺的用电负荷远大于《全国民用建筑工程设计技术措施》中大型商业120w/㎡的指标，尤其是餐饮的用电负荷更大，而且不同类型、不同饮食文化背景的饮食差别也很大；其次，用电负荷的不确定性大，由于商业地产往往根据市场租户的需求，不断调整商铺的性质，使得负荷总在动态变化之中；另外，目前的规范和技术措施没有对商业项目中不同类别商铺的参数指标进行细化，工程实际中的负荷计算缺少依据，大多数情况都是靠设计人员凭借以往的工程经验进行计算。
1.2负荷参数的选择针对以上遇到的情况，进行负荷计算时，首先与开发商销售部门进行良好的沟通，确定各层的业态形式、商铺面积和性质，这是电气负荷计算的基础依据；其次确定商铺内单位面积参数指标，也很重要和复杂，因为规范中没有明确的指标可以参考；而且不同城市间的经济发展水平不平衡，用地指标也不同，
即便在同一个城市，不同区域的消费群体也有差异。
1.3需要系数的选择参数确定后，需要进行负荷计算。
一般采用需要系数法，需要探讨的是需要系数的选择，这在各种“规范”及“技术措施”中也没有明确的要求，根据多年的经验，在配电最末端商铺内户箱或层配电箱计算时k，一般取1，在各回路干线计算时k，取0.7~0.8，在变电所各配电变压器计算时k，取0.4~0.6。
2消防负荷的供配电
在大型商业项目设计中经常会遇到消防用电设备负荷较小且分布较分散，若均由变电所馈出，会使得变电所低压柜馈出很多小电流回路，对断路器分断能力和导体的动、热稳定带来一定的影响。
根据gb50045-1995《高层民用建筑设计防火规范》规定“消防用电设备应采用专用的供电回路，其配电设备应设有明显标志”。
对供电回路的条文解释系指“从低压总配电室（包括分配电室）至最末一级配电箱，与一般配电线路均应严格分开”。
在本设计中，采用了增加一级配电的方法，即从变电所不同母线段上分别馈出一条消防专用回路，在适当位置设置两台配电柜，再由此配电柜放射式配至末端双电源互投箱，这样既满足了规范对专用供电回路的要求，又避免在变电所级馈出许多小电流回路。
3电气计量的细化及计量装置
商业建筑内另一个非常重要的要点就是必须严格的细化计量，不能出现计量区域划分不清或者漏装计量表的状况。
例如当电梯、扶梯为二种及以上的业态共用时,应设置计量，商业管理公司出租的
广告牌也需单独计量。
另外制冷机房各循环泵，公共区域的末端空调设备、照明等公共设施，也皆需设置内部考核计量。
对于计量装置来讲，小型租户可采用磁卡表，大型租户目前常见采用变电所安装的数显表。
但是无论哪种电表，其计量精度和配套的计量互感器精度必须同签约条件相一致。
另外如果综合体内的某些大型业态需要单独对电力部门开户出票，则需提前考虑供电方案的可行性，与电力部门磋商解决的办法。
常见的有通过开闭站带多个单独的变电所的方式或者设置主变电所多出线计量的方式实现。
4断路器及导体的选择
由于商业地产项目房间用途的不确定性，在选择断路器和导体时必须考虑一定的裕量以满足调整造成的负荷变化。
根据这一特点，在设计中较多地使用了插接母线供电，既可以满足大载流量的要求，又使供配电灵活性加大，在每层竖井中均预留备用插接箱，以便在变化时，可根据上下层负荷的变化，进行调整。
例如：某竖井一段母线负责1～3层供电，当1层由于变化容量增大，而3层容量减小时，就可使用1层的备用插接箱把3层富裕的容量配给1层使用。
在变电所这级配电中，选择断路器时要选整定值可调整的断路器，以便在末端负荷变化时调整整定值；在母线和互感器的选择上一般按断路器框架值来选。
例如：某段干线设备容量530kv，kx 取0.7，计算电流为704a，选择断路器框架值为1000a，整定值为800a；电流互感器为1000/50；母线载流量为1000a，此路最大可满足1000a电流的负荷使用要求，即便有调整，配电开关及线路也
可不必作大的变动。
5公共区域配电箱的设置
考虑到商业的公共区域将来需要二次装修，必须预留电源。
此处的设计需要考虑以下几点：
5.1电量预留多少的问题，其中照明用电可根据gb50034-2004《建筑照明设计标准》表
6.1.3及其6.1.8条，商业建筑照明功率密度值计算，高档超市营业厅为20w/m2，根据“装饰性灯具总功率50%计入照明密度计算值”的规定，采用的预留标准为40w/m2。
5.2为方便装修设计，在每个防火分区内设置了公共区域照明配电箱和应急照明配电箱，以便明确装修设计的电气配电分界点。
5.3将楼梯间、储藏间等不需要做装修的部位，单独设置配电回路或配电箱，尽量不从公共区域预留精装用电的配电箱内馈出。
5.4公共区域照明的控制，大部分采用两种方式，即c—bus系统或ba系统控制，利用c—bus的优点是控制比较灵活，可按每一路馈出控制，也可调光控制；缺点是造价较高。
利用ba系统控制优点是造价低，控制简单；缺点是由于交流接触器为三相，控制时可能会三路同时开或者同时关，在装修设计时需将各接触器馈出回路岔开供电，避免造成故障时大面积停电。
6电气专业与其他专业的配合
商业项目一般招商不会一次到位，需要预留调整的空间。
各商户一般也都有自己的特殊需求，如用电量大小、通讯点数量等。
商户进场后需要设计人员及时跟进调整。
并且需要有适当的预见性，例
如一般公共区域精装电源的预留，标识、导视设备电源预留，电动天棚、室外景观用电及泛光照明、led大屏的用电都需要在一开始考虑进去，否则会影响电力报件及室内电力路由的预留。
这些资料大多客户无法及时提供，但取值较为规律，基本是所有商业建筑所共有的。
7设计中应注意的问题
7.1阻燃和耐火电缆选型常见设计中的电缆选型仅要求耐火或阻燃，未标明具体阻燃耐火级别，这是不严谨的。
《阻燃和耐火电线电缆通则》（gb/t19666-2005）中有具体表述要求，设计中应采用规范推荐的表达方式。
另外有的地方规范中对电缆选型做了规定。
7.2配电箱的安装高度常见设计中对配电箱安装高度的要求为“箱体底边距地”，是不严谨的。
实际的订货中各厂家对非标箱体尺寸差异很大，有方（矩）、横型、竖型之分。
笔者认为只要定准“箱体顶边”高度（例如箱体顶边距地坪1.9米），保证操作维修之便利即可，而不会担忧订货后配电箱是“横型”或竖型。
8结束语：
商业建筑是一个不断变化及进步的建筑形态，商业设计项目也越来越复杂，需要设计人员不断地提高设计水平，精心设计，做出精品。
电气设计也应随其特点进化方可适应各方的要求。
但万变不离其宗，只有设计者站在客户和运营的角度，才能做出好的设计。
参考文献
【1】《民用建筑电气设计规范》 jgj16-2008
【2】《建筑照明设计标准》 gb50034-2004
【3】《建筑物防雷设计规范》 gb50057-94
【4】《现代建筑电气设计》机械工业出版社，刘宝林等编【5】《全国民用建筑工程技术措施-电气》（2003版）【6】《城市中低压配电网改造技术导则》 dl/t599-2005。
