带电粒子在复合场中的运动及应用实例

带电粒子在复合场中的运动·典型例题解析【例1】一带电量为＋q、质量为m的小球从倾角为θ的光滑的斜面上由静止开始下滑．斜面处于磁感应强度为B的匀强磁场中，磁场方向如图16－83所示，求小球在斜面上滑行的速度范围和滑行的最大距离．【例2】空气电离后形成正负离子数相等、电性相反、呈现中性状态的等离子体，现有如图16－84所示的装置：P和Q为一对平行金属板，两板距离为d，内有磁感应强度为B的匀强磁场．此装置叫磁流体发电机．设等离子体垂直进入磁场，速度为v，电量为q，气体通过的横截面积(即PQ两板正对空间的横截面积)为S，等效内阻为r，负载电阻为R，求(1)磁流体发电机的电动势ε；(2)磁流体发电机的总功率P．【例3】如图16－85所示，在x轴上方有水平向左的匀强电场，电场强度为E，在x轴下方有垂直纸面向里的匀强磁场，磁感应强度为B．正离子从M 点垂直磁场方向，以速度v射入磁场区域，从N点以垂直于x轴的方向进入电场区域，然后到达y轴上P点，若OP＝ON，则入射速度应多大？若正离子在磁场中运动时间为t1，在电场中运动时间为t2，则t1∶t2多大？【例4】如图16－86所示，套在很长的绝缘直棒上的小球，其质量为m、带电量是＋q，小球可在棒上滑动，将此棒竖直放在互相垂直，且沿水平方向的匀强电场和匀强磁场中，电场强度是E，磁感强度是B，小球与棒的摩擦系数为μ，求小球由静止沿棒下落的最大加速度和最大速度．(设小球带电量不变)跟踪反馈1．如图16－87所示，一质量为m的带电液滴在相互垂直的匀强电场和匀强磁场中(电场竖直向下，磁场在水平方向)的竖直平面内作半径为R的匀速圆周运动，则这个液滴[ ] A．一定带正电，而且沿逆时针方向运动B．一定带负电，而且沿顺时针方向运动C．一定带负电，但绕行方向不能确定D．不能确定带电性质，也不能确定绕行方向2．图16－88中虚线所围的区域内，存在电场强度为E的匀强电场和磁感应强度为B的匀强磁场．已知从左方P点处以v水平射入的电子，穿过此区域未发生偏转，设重力可忽略不计，则在这区域中的E和B的方向可能是[ ] A．E和B都沿水平方向，并与v方向相同B．E和B都沿水平方向，并与v方向相反C．E竖直向上，B垂直纸面向外D．E竖直向上，B垂直纸面向里3．如图16－89所示，光滑的半圆形绝缘曲面半径为R，有一质量为m，带电量为q的带正电小球从与圆心等高的A位置由静止沿曲面下滑，整个装置处于匀强电场和匀强磁场中，磁场的磁感应强度为B，电场强度为E＝mg/q．则小球第二次经过最低点时对曲面的压力为多大？4．如图16－90所示，相互垂直的匀强电场和匀强磁场，其电场强度和磁感应强度分别为E 和B ，一个质量为m ，带正电量为q 的油滴，以水平速度v 0从a 点射入，经一段时间后运动到b ，试计算(1)油滴刚进入叠加场a 点时的加速度．(2)若到达b 点时，偏离入射方向的距离为d ，此时速度大小为多大？参考答案[]1 B 2ABC 36mg 2Bq Rg 4跟踪反馈．．．－．①－＋②＋a Bqv mg Eq m v v Eq mg dm==+00202()()。

2022年高考物理【热点·重点·难点】专练（全国通用）重难点08 带电粒子在复合场中的运动【知识梳理】考点带电粒子在组合场中的运动1．带电粒子在组合场中的运动是力电综合的重点和高考热点．这类问题的特点是电场、磁场或重力场依次出现，包含空间上先后出现和时间上先后出现，磁场或电场与无场区交替出现相组合的场等．其运动形式包含匀速直线运动、匀变速直线运动、类平抛运动、圆周运动等，涉及牛顿运动定律、功能关系等知识的应用．复习指导：1.理解掌握带电粒子的电偏转和磁偏转的条件、运动性质，会应用牛顿运动定律进行分析研究，掌握研究带电粒子的电偏转和磁偏转的方法，能够熟练处理类平抛运动和圆周运动．2．学会按照时间先后或空间先后顺序对运动进行分析，分析运动速度的承前启后关联、空间位置的距离关系、运动时间的分配组合等信息将各个运动联系起来．2．解题时要弄清楚场的性质、场的方向、强弱、范围等．3．要进行正确的受力分析，确定带电粒子的运动状态．4．分析带电粒子的运动过程，画出运动轨迹是解题的关键【重点归纳】1、求解带电粒子在组合复合场中运动问题的分析方法（1）正确受力分析，除重力、弹力、摩擦力外要特别注意静电力和磁场力的分析．（2）确定带电粒子的运动状态，注意运动情况和受力情况的结合．（3）对于粒子连续通过几个不同区域、不同种类的场时，要分阶段进行处理．（4）画出粒子运动轨迹，灵活选择不同的运动规律．2、带电粒子在复合场中运动的应用实例（1）质谱仪（2）回旋加速器（3）速度选择器（4）磁流体发电机（5）电磁流量计工作原理【限时检测】（建议用时：30分钟）一、单选题1．如图所示，两个平行金属板水平放置，要使一个电荷量为-q、质量为m的微粒，以速度v沿两板中心轴线S1S2向右运动，可在两板间施加匀强电场或匀强磁场。

设电场强度为E，磁感应强度为B，不计空气阻力，已知重力加速度为g。

下列选项可行的是（）A．只施加垂直向里的磁场，且满足mg Bqv =B．同时施加竖直向下的电场和垂直纸面向里的磁场，且满足mg Bv Eq=+C．同时施加竖直向下的电场和水平向右的磁场，且满足mgq E=D．同时施加竖直向上的电场和垂直纸面向外的磁场，且满足mg E Bvq =+【答案】 C【解析】A．只施加垂直向里的磁场，根据左手定则，洛伦兹力竖直向下，无法跟重力平衡。

带电粒子在复合场中的运动基础知识归纳1.复合场复合场是指 电场 、 磁场 和 重力场 并存，或其中两场并存，或分区域存在，分析方法和力学问题的分析方法基本相同，不同之处是多了电场力和磁场力，分析方法除了力学三大观点(动力学、动量、能量)外，还应注意：(1) 洛伦兹力 永不做功.(2) 重力 和 电场力 做功与路径 无关 ，只由初末位置决定.还有因洛伦兹力随速度而变化，洛伦兹力的变化导致粒子所受 合力 变化，从而加速度变化，使粒子做 变加速 运动.2.带电粒子在复合场中无约束情况下的运动性质(1)当带电粒子所受合外力为零时，将 做匀速直线运动 或处于 静止 ，合外力恒定且与初速度同向时做匀变速直线运动，常见情况有：①洛伦兹力为零(v 与B 平行)，重力与电场力平衡，做匀速直线运动，或重力与电场力合力恒定，做匀变速直线运动.②洛伦兹力与速度垂直，且与重力和电场力的合力平衡，做匀速直线运动.(2)当带电粒子所受合外力充当向心力，带电粒子做 匀速圆周运动 时，由于通常情况下，重力和电场力为恒力，故不能充当向心力，所以一般情况下是重力恰好与电场力相平衡，洛伦兹力充当向心力.(3)当带电粒子所受合外力的大小、方向均不断变化时，粒子将做非匀变速的 曲线运动 .3.带电粒子在复合场中有约束情况下的运动带电粒子所受约束，通常有面、杆、绳、圆轨道等，常见的运动形式有 直线运动 和圆周运动 ，此类问题应注意分析洛伦兹力所起的作用.4.带电粒子在交变场中的运动带电粒子在不同场中的运动性质可能不同，可分别进行讨论.粒子在不同场中的运动的联系点是速度，因为速度不能突变，在前一个场中运动的末速度，就是后一个场中运动的初速度.5.带电粒子在复合场中运动的实际应用(1)质谱仪①用途：质谱仪是一种测量带电粒子质量和分离同位素的仪器.②原理：如图所示，离子源S 产生质量为m ，电荷量为q 的正离子(重力不计)，离子出来时速度很小(可忽略不计)，经过电压为U 的电场加速后进入磁感应强度为B 的匀强磁场中做匀速圆周运动，经过半个周期而达到记录它的照相底片P 上，测得它在P 上的位置到入口处的距离为L ，则qU ＝21mv 2－0；q B v ＝m r v 2；L ＝2r 联立求解得m ＝UL qB 822，因此，只要知道q 、B 、L 与U ，就可计算出带电粒子的质量m ，若q 也未知，则228L B U m q 又因m ∝L 2，不同质量的同位素从不同处可得到分离，故质谱仪又是分离同位素的重要仪器.(2)回旋加速器①组成：两个D 形盒、大型电磁铁、高频振荡交变电压，D 型盒间可形成电压U .②作用：加速微观带电粒子.③原理：a .电场加速qU ＝ΔE kb .磁场约束偏转qBv ＝m rv 2，r ＝qB mv ∝v c .加速条件，高频电源的周期与带电粒子在D 形盒中运动的周期相同，即T 电场＝T 回旋＝qBm π2 带电粒子在D 形盒内沿螺旋线轨道逐渐趋于盒的边缘，达到预期的速率后，用特殊装置把它们引出.④要点深化a .将带电粒子在两盒狭缝之间的运动首尾相连起来可等效为一个初速度为零的匀加速直线运动.b .带电粒子每经电场加速一次，回旋半径就增大一次，所以各回旋半径之比为1∶2∶3∶…c .对于同一回旋加速器，其粒子回旋的最大半径是相同的.d .若已知最大能量为E km ，则回旋次数n ＝qUE 2k m e .最大动能：E km ＝mr B q 22m 22 f .粒子在回旋加速器内的运动时间：t ＝UBr 2π2m (3)速度选择器①原理：如图所示，由于所受重力可忽略不计，运动方向相同而速率不同的正粒子组成的粒子束射入相互正交的匀强电场和匀强磁场所组成的场区中，已知电场强度为B ，方向垂直于纸面向里，若粒子运动轨迹不发生偏转(重力不计)，必须满足平衡条件：qBv ＝qE ，故v ＝BE ，这样就把满足v ＝BE 的粒子从速度选择器中选择出来了. ②特点：a .速度选择器只选择速度(大小、方向)而不选择粒子的质量和电荷量，如上图中若从右侧入射则不能穿过场区.b .速度选择器B 、E 、v 三个物理量的大小、方向互相约束，以保证粒子受到的电场力和洛伦兹力等大、反向，如上图中只改变磁场B 的方向，粒子将向下偏转.c .v ′>v ＝B E 时，则qBv ′>qE ，粒子向上偏转；当v ′<v ＝BE 时，qBv ′<qE ，粒子向下偏转. ③要点深化a .从力的角度看，电场力和洛伦兹力平衡qE ＝qvB ；b .从速度角度看，v ＝BE ； c .从功能角度看，洛伦兹力永不做功.(4)电磁流量计①如图所示，一圆形导管直径为d ，用非磁性材料制成，其中有可以导电的液体流过导管.②原理：导电液体中的自由电荷(正、负离子)在洛伦兹力作用下横向偏转，a 、b 间出现电势差，形成电场.当自由电荷所受电场力和洛伦兹力平衡时，a 、b 间的电势差就保持稳定.由Bqv ＝Eq ＝dU q ，可得v ＝Bd U 液体流量Q ＝Sv ＝4π2d ·Bd U ＝BdU 4π (5)霍尔效应如图所示，高为h 、宽为d 的导体置于匀强磁场B 中，当电流通过导体时，在导体板的上表面A 和下表面A ′之间产生电势差，这种现象称为霍尔效应，此电压称为霍尔电压.设霍尔导体中自由电荷(载流子)是自由电子.图中电流方向向右，则电子受洛伦兹力 向上 ，在上表面A 积聚电子，则qvB ＝qE ，E ＝Bv ，电势差U ＝Eh ＝Bhv .又I ＝nqSv导体的横截面积S ＝hd得v ＝nqhdI 所以U ＝Bhv ＝dBI k nqd BI k=nq1，称霍尔系数．重点难点突破一、解决复合场类问题的基本思路1.正确的受力分析.除重力、弹力、摩擦力外，要特别注意电场力和磁场力的分析.2.正确分析物体的运动状态.找出物体的速度、位置及其变化特点，分析运动过程，如果出现临界状态，要分析临界条件.3.恰当灵活地运用动力学三大方法解决问题.(1)用动力学观点分析，包括牛顿运动定律与运动学公式.(2)用动量观点分析，包括动量定理与动量守恒定律.(3)用能量观点分析，包括动能定理和机械能(或能量)守恒定律.针对不同的问题灵活地选用，但必须弄清各种规律的成立条件与适用范围.二、复合场类问题中重力考虑与否分三种情况1.对于微观粒子，如电子、质子、离子等一般不做特殊交待就可以不计其重力，因为其重力一般情况下与电场力或磁场力相比太小，可以忽略；而对于一些实际物体，如带电小球、液滴、金属块等不做特殊交待时就应考虑其重力.2.在题目中有明确交待是否要考虑重力的，这种情况比较正规，也比较简单.3.直接看不出是否要考虑重力的，在进行受力分析与运动分析时，要由分析结果，先进行定性确定是否要考虑重力.典例精析1.带电粒子在复合场中做直线运动的处理方法【例1】如图所示，足够长的光滑绝缘斜面与水平面间的夹角为α(sin α＝0.6)，放在水平方向的匀强电场和匀强磁场中，电场强度E ＝50 V/m ，方向水平向左，磁场方向垂直纸面向外.一个电荷量q ＝＋4.0×10－2 C 、质量m ＝0.40 kg 的光滑小球，以初速度v 0＝20 m/s 从斜面底端向上滑，然后又下滑，共经过3 s 脱离斜面.求磁场的磁感应强度(g 取10 m/s 2).【解析】小球沿斜面向上运动的过程中受力分析如图所示.由牛顿第二定律，得qE cos α＋mg sin α＝ma 1，故a 1＝g sin α＋mqE α cos ＝10×0.6 m/s 2＋40.08.050100.42⨯⨯⨯- m/s 2＝10 m/s 2，向上运动时间t 1＝100a v --＝2 s 小球在下滑过程中的受力分析如图所示.小球在离开斜面前做匀加速直线运动，a 2＝10 m/s 2运动时间t 2＝t －t 1＝1 s脱离斜面时的速度v ＝a 2t 2＝10 m/s在垂直于斜面方向上有：qvB ＋qE sin α＝mg cos α故B ＝T 106.050-T 10100.48.01040.0 sin cos 2⨯⨯⨯⨯⨯=--v E qv mg αα＝5 T 【思维提升】(1)知道洛伦兹力是变力，其大小随速度变化而变化，其方向随运动方向的反向而反向.能从运动过程及受力分析入手，分析可能存在的最大速度、最大加速度、最大位移等.(2)明确小球脱离斜面的条件是F N ＝0.【拓展1】如图所示，套在足够长的绝缘粗糙直棒上的带正电小球，其质量为m ，带电荷量为q ，小球可在棒上滑动，现将此棒竖直放入沿水平方向且互相垂直的匀强磁场和匀强电场中.设小球电荷量不变，小球由静止下滑的过程中( BD )A.小球加速度一直增大B.小球速度一直增大，直到最后匀速C.杆对小球的弹力一直减小D.小球所受洛伦兹力一直增大，直到最后不变【解析】小球由静止加速下滑，f 洛＝Bqv 在不断增大，开始一段，如图(a)：f 洛<F 电，水平方向有f 洛＋F N ＝F 电，加速度a ＝mf mg -，其中f ＝μF N ，随着速度的增大，f 洛增大，F N 减小，加速度也增大，当f 洛＝F 电时，a 达到最大；以后如图(b)：f 洛>F 电，水平方向有f 洛＝F 电＋F N ，随着速度的增大，F N 也增大，f 也增大，a ＝mf mg -减小，当f ＝mg 时，a ＝0，此后做匀速运动，故a 先增大后减小，A 错，B 对，弹力先减小后增大，C 错，由f 洛＝Bqv 知D 对.2.灵活运用动力学方法解决带电粒子在复合场中的运动问题【例2】如图所示，水平放置的M 、N 两金属板之间，有水平向里的匀强磁场，磁感应强度B ＝0.5 T.质量为m 1＝9.995×10－7 kg 、电荷量为q ＝－1.0×10－8 C 的带电微粒，静止在N 板附近.在M 、N 两板间突然加上电压(M 板电势高于N 板电势)时，微粒开始运动，经一段时间后，该微粒水平匀速地碰撞原来静止的质量为m 2的中性微粒，并粘合在一起，然后共同沿一段圆弧做匀速圆周运动，最终落在N 板上.若两板间的电场强度E ＝1.0×103 V/m ，求：(1)两微粒碰撞前，质量为m 1的微粒的速度大小；(2)被碰撞微粒的质量m 2；(3)两微粒粘合后沿圆弧运动的轨道半径.【解析】(1)碰撞前，质量为m 1的微粒已沿水平方向做匀速运动，根据平衡条件有m 1g ＋qvB ＝qE解得碰撞前质量m 1的微粒的速度大小为v ＝5.0100.11010995.9100.1100.187381⨯⨯⨯⨯-⨯⨯⨯=----qB g m qE m/s ＝1 m/s (2)由于两微粒碰撞后一起做匀速圆周运动，说明两微粒所受的电场力与它们的重力相平衡，洛伦兹力提供做匀速圆周运动的向心力，故有(m 1＋m 2)g ＝qE解得m 2＝g qE 1m -=)10995.910100.1100.1(738--⨯-⨯⨯⨯ kg ＝5×10－10 kg (3)设两微粒一起做匀速圆周运动的速度大小为v ′，轨道半径为R ，根据牛顿第二定律有qv ′B ＝(m 1＋m 2)Rv 2' 研究两微粒的碰撞过程，根据动量守恒定律有m 1v ＝(m 1＋m 2)v ′以上两式联立解得R ＝5.0100.1110995.9)(87121⨯⨯⨯⨯=='+--qB v m qB v m m m≈200 m 【思维提升】(1)全面正确地进行受力分析和运动状态分析，f洛随速度的变化而变化导致运动状态发生新的变化.(2)若mg 、f 洛、F 电三力合力为零，粒子做匀速直线运动.(3)若F 电与重力平衡，则f 洛提供向心力，粒子做匀速圆周运动.(4)根据受力特点与运动特点，选择牛顿第二定律、动量定理、动能定理及动量守恒定律列方程求解.【拓展2】如图所示，在相互垂直的匀强磁场和匀强电场中，有一倾角为θ的足够长的光滑绝缘斜面.磁感应强度为B ，方向水平向外；电场强度为E ，方向竖直向上.有一质量为m 、带电荷量为＋q 的小滑块静止在斜面顶端时对斜面的正压力恰好为零.(1)如果迅速把电场方向转为竖直向下，求小滑块能在斜面上连续滑行的最远距离L 和所用时间t ；(2)如果在距A 端L /4处的C 点放入一个质量与滑块相同但不带电的小物体，当滑块从A点静止下滑到C 点时两物体相碰并黏在一起.求此黏合体在斜面上还能再滑行多长时间和距离？【解析】(1)由题意知qE ＝mg场强转为竖直向下时，设滑块要离开斜面时的速度为v ，由动能定理有(mg ＋qE )L sin θ＝221mv ，即2mgL sin θ＝221mv 当滑块刚要离开斜面时由平衡条件有qvB ＝(mg ＋qE )cos θ，即v ＝qBmg θ cos 2 由以上两式解得L ＝θθ sin cos 2222B q g m 根据动量定理有t ＝θθ cot sin 2qBm mg mv = (2)两物体先后运动，设在C 点处碰撞前滑块的速度为v C ，则2mg ·4L sin θ＝21mv 2 设碰后两物体速度为u ，碰撞前后由动量守恒有mv C ＝2mu设黏合体将要离开斜面时的速度为v ′，由平衡条件有qv ′B ＝(2mg ＋qE )cos θ＝3mg cos θ由动能定理知，碰后两物体共同下滑的过程中有3mg sin θ·s ＝21·2mv ′2－21·2mu 2 联立以上几式解得s ＝12sin cos 32222L B q g m -θθ 将L 结果代入上式得s ＝θθ sin 12cos 352222B q g m 碰后两物体在斜面上还能滑行的时间可由动量定理求得t ′＝qBm mg mu v m 35 sin 322=-'θcot θ【例3】在平面直角坐标系xOy 中，第Ⅰ象限存在沿y 轴负方向的匀强电场，第Ⅳ象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B .一质量为m 、电荷量为q 的带正电粒子从y 轴正半轴上的M 点以速度v 0垂直于y 轴射入电场，经x 轴上的N 点与x 轴正方向成θ＝60°角射入磁场，最后从y 轴负半轴上的P 点垂直于y 轴射出磁场，如图所示.不计重力，求：(1)M 、N 两点间的电势差U MN ；(2)粒子在磁场中运动的轨道半径r ；(3)粒子从M 点运动到P 点的总时间t .【解析】(1)设粒子过N 点时的速度为v ，有v v 0＝cos θ ① v ＝2v 0 ②粒子从M 点运动到N 点的过程，有qU MN ＝2022121mv mv - ③ U MN ＝3mv 20/2q ④(2)粒子在磁场中以O ′为圆心做匀速圆周运动，半径为O ′N ，有qvB ＝rmv 2⑤ r ＝qBmv 02 ⑥ (3)由几何关系得ON ＝r sin θ⑦ 设粒子在电场中运动的时间为t 1，有ON ＝v 0t 1 ⑧ t 1＝qB m 3 ⑨粒子在磁场中做匀速圆周运动的周期T ＝qB m π2 ⑩设粒子在磁场中运动的时间为t 2，有t 2＝2ππθ-T ⑪ t 2＝qB m 32π ⑫t ＝t 1＋t 2＝qBm 3π)233(+ 【思维提升】注重受力分析，尤其是运动过程分析以及圆心的确定，画好示意图，根据运动学规律及动能观点求解.【拓展3】如图所示，真空室内存在宽度为s ＝8 cm的匀强磁场区域，磁感应强度B ＝0.332 T ，磁场方向垂直于纸面向里.紧靠边界ab 放一点状α粒子放射源S ，可沿纸面向各个方向放射速率相同的α粒子.α粒子质量为m＝6.64×10－27 kg ，电荷量为q ＝＋3.2×10－19 C ，速率为v＝3.2×106 m/s.磁场边界ab 、cd 足够长，cd 为厚度不计的金箔，金箔右侧cd 与MN 之间有一宽度为L ＝12.8 cm 的无场区域.MN 右侧为固定在O 点的电荷量为Q ＝－2.0×10－6 C 的点电荷形成的电场区域(点电荷左侧的电场分布以MN 为边界).不计α粒子的重力，静电力常量k ＝9.0×109 N·m 2/C 2，(取sin 37°＝0.6，cos 37°＝0.8)求：(1)金箔cd 被α粒子射中区域的长度y ；(2)打在金箔d 端离cd 中心最远的粒子沿直线穿出金箔，经过无场区进入电场就开始以O 点为圆心做匀速圆周运动，垂直打在放置于中心线上的荧光屏FH 上的E 点(未画出)，计算OE 的长度；(3)计算此α粒子从金箔上穿出时损失的动能.【解析】(1)粒子在匀强磁场中做匀速圆周运动，洛伦兹力提供向心力，有qvB ＝m Rv 2，得R ＝Bqmv ＝0.2 m如图所示，当α粒子运动的圆轨迹与cd 相切时，上端偏离O ′最远，由几何关系得O ′P ＝22)(s R R --＝0.16 m 当α粒子沿Sb 方向射入时，下端偏离O ′最远，由几何关系得O ′Q ＝)(2s R R --＝0.16 m故金箔cd 被α粒子射中区域的长度为y ＝O ′Q ＋O ′P ＝0.32 m(2)如上图所示，OE 即为α粒子绕O 点做圆周运动的半径r .α粒子在无场区域做匀速直线运动与MN 相交，下偏距离为y ′，则 tan 37°＝43，y ′＝L tan 37°＝0.096 m 所以，圆周运动的半径为r ＝︒'+'37 cos Q O y ＝0.32 m (3)设α粒子穿出金箔时的速度为v ′，由牛顿第二定律有k r v m rQq 22'= α粒子从金箔上穿出时损失的动能为ΔE k ＝21mv 2－21mv ′2＝2.5×10－14 J3.带电体在变力作用下的运动【例4】竖直的平行金属平板A 、B 相距为d ，板长为L ，板间的电压为U ，垂直于纸面向里、磁感应强度为B 的磁场只分布在两板之间，如图所示.带电荷量为＋q 、质量为m 的油滴从正上方下落并在两板中央进入板内空间.已知刚进入时电场力大小等于磁场力大小，最后油滴从板的下端点离开，求油滴离开场区时速度的大小.【错解】由题设条件有Bqv ＝qE ＝qdU ，v ＝Bd U ；油滴离开场区时，水平方向有Bqv ＋qE ＝ma ，v 2x ＝2a ·mqU d 22= 竖直方向有v 2y ＝v 2＋2gL 离开时的速度v ′＝m qU dB U gL v v y x 2222222++=+ 【错因】洛伦兹力会随速度的改变而改变，对全程而言，带电体是在变力作用下的一个较为复杂的运动，对这样的运动不能用牛顿第二定律求解，只能用其他方法求解.【正解】由动能定理有mgL ＋qE 212122-'=v m d mv 2 由题设条件油滴进入磁场区域时有Bqv ＝qE ，E ＝U /d由此可以得到离开磁场区域时的速度v ′＝m qU dB U gL ++2222 【思维提升】解题时应该注意物理过程和物理情景的把握，时刻注意情况的变化，然后结合物理过程中的受力特点和运动特点，利用适当的解题规律解决问题，遇到变力问题，特别要注意与能量有关规律的运用.【例5】回旋加速器是用来加速带电粒子的装置，如图所示。

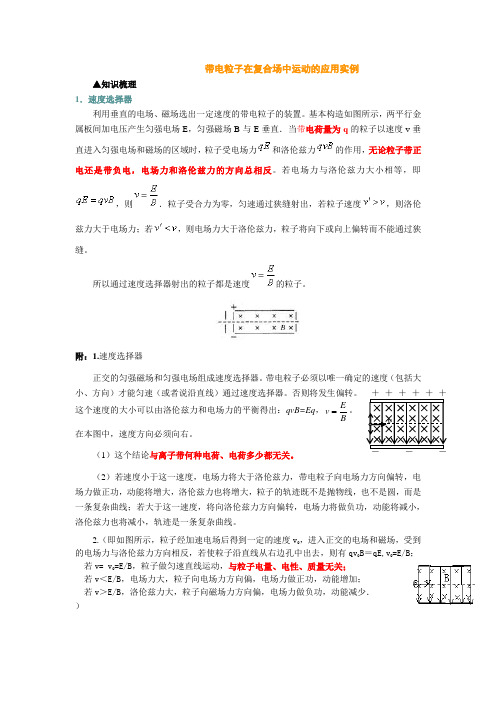

带电粒子在复合场中运动的应用实例▲知识梳理1．速度选择器利用垂直的电场、磁场选出一定速度的带电粒子的装置。

基本构造如图所示，两平行金属板间加电压产生匀强电场E ，匀强磁场B 与E 垂直．当带电荷量为q 的粒子以速度v 垂直进入匀强电场和磁场的区域时，粒子受电场力和洛伦兹力的作用，无论粒子带正电还是带负电，电场力和洛伦兹力的方向总相反。

若电场力与洛伦兹力大小相等，即，则．粒子受合力为零，匀速通过狭缝射出，若粒子速度，则洛伦兹力大于电场力；若，则电场力大于洛伦兹力，粒子将向下或向上偏转而不能通过狭缝。

所以通过速度选择器射出的粒子都是速度的粒子。

附：1.速度选择器 正交的匀强磁场和匀强电场组成速度选择器。

带电粒子必须以唯一确定的速度（包括大小、方向）才能匀速（或者说沿直线）通过速度选择器。

否则将发生偏转。

这个速度的大小可以由洛伦兹力和电场力的平衡得出：qvB=Eq ，BE v 。

在本图中，速度方向必须向右。

（1）这个结论与离子带何种电荷、电荷多少都无关。

（2）若速度小于这一速度，电场力将大于洛伦兹力，带电粒子向电场力方向偏转，电场力做正功，动能将增大，洛伦兹力也将增大，粒子的轨迹既不是抛物线，也不是圆，而是一条复杂曲线；若大于这一速度，将向洛伦兹力方向偏转，电场力将做负功，动能将减小，洛伦兹力也将减小，轨迹是一条复杂曲线。

2.（即如图所示，粒子经加速电场后得到一定的速度v 0，进入正交的电场和磁场，受到的电场力与洛伦兹力方向相反，若使粒子沿直线从右边孔中出去，则有qv 0B ＝qE,v 0=E/B ； 若v= v 0=E/B ，粒子做匀速直线运动，与粒子电量、电性、质量无关；若v ＜E/B ，电场力大，粒子向电场力方向偏，电场力做正功，动能增加；若v ＞E/B ，洛伦兹力大，粒子向磁场力方向偏，电场力做负功，动能减少．）＋＋ ＋ ＋ ＋ ＋ ＋ － － － v2．磁流体发电机如图所示是磁流体发电机，其原理是：等离子气体喷入磁场，正、负离子在洛伦兹力作用下发生偏转而聚集到B、A板上，产生电势差。

带电粒子在复合场中运动的应用实例1．质谱仪(1)构造：如图所示，由粒子源、加速电场、偏转磁场和照相底片等构成．(2)原理：粒子由静止在加速电场中被加速，根据动能定理可得关系式qU ＝12m v 2．粒子在磁场中受洛伦兹力偏转，做匀速圆周运动，根据牛顿第二定律得关系式qvB ＝m v 2r由以上两式可得出需要研究的物理量，如粒子轨道半径、粒子质量、比荷．r ＝1B 2mU q ，m ＝qr 2B 22U ，q m ＝2U B 2r 22．回旋加速器1．构造：如图所示，D 1、D 2是半圆形金属盒，D 形盒处于匀强磁场中，D 形盒的缝隙处接交流电源．2．原理：交流电周期和粒子做圆周运动的周期相等，使粒子每经过一次D 形盒缝隙，粒子被加速一次．3．粒子的最大速度：由q v B ＝mv 2R ，得v ＝BqR m ，粒子获得的最大速度由磁感应强度B 和盒半径R 决定，与加速电压无关．4．粒子在磁场中运动的总时间：粒子在磁场中运动一个周期，被电场加速两次，每次增加动能qU ，加速次数n ＝E km qU ，粒子在磁场中运动的总时间t ＝n 2T ＝E km 2qU ·2πm qB ＝πBR 22U .3．速度选择器(如图所示)(1)平行板中电场强度E 和磁感应强度B 互相垂直．这种装置能把具有一定速度的粒子选择出来，所以叫做速度选择器．(2)带电粒子能够沿直线匀速通过速度选择器的条件是qE ＝qvB ，即v ＝E B .4．磁流体发电机(1)磁流体发电是一项新兴技术，它可以把内能直接转化为电能．(2)根据左手定则，如图中的B 是发电机正极．(3)磁流体发电机两极板间的距离为L ，等离子体速度为v ，磁场的磁感应强度为B ，则由qE ＝q U L ＝qvB 得两极板间能达到的最大电势差U ＝BLv ．5．电磁流量计工作原理：如图所示，圆形导管直径为d ，用非磁性材料制成，导电液体在管中向左流动，导电液体中的自由电荷(正、负离子)，在洛伦兹力的作用下发生偏转，a 、b 间出现电势差，形成电场，当自由电荷所受的电场力和洛伦兹力平衡时，a 、b 间的电势差就保持稳定，即：qvB ＝qE ＝q U d ，所以v ＝U Bd ，因此液体流量Q ＝Sv ＝πd 24·U Bd ＝πdU 4B ．6．霍尔效应：1. 霍尔效应：应如图，厚度为h ，宽度为d 的导体板放在垂直于它的磁感强度为B 的匀强磁场中，当电流通过导体板时，在导体板的上侧面A 和下侧面A ＇之间会产生电势差，这种现象称为霍尔效应，所产生的电势差称为霍尔电势差，其原理如图所示．实验表明，当磁场不太强时，电势差U 、电流I 和磁感应强度B 的关系为hIB k U ，式中的比例系数k 称为霍尔系数，霍尔效应可解释为外部磁场产生的洛伦兹力使运动的电子聚集在导体板的一侧，在导体板的另一侧出现多余的正电荷，从而形成横向电场，横向电场对电子施加与洛伦兹力方向相反的静电力，当静电力与洛伦兹力达到平衡时，导体板上下两侧之间会形成稳定的电势差．2．霍尔电压的正负判断及应用（1）金属导体或N型半导体中自由运动的电荷是自由电子，在洛伦兹力作用下侧向移动产生霍尔电压的电荷是电子，不是正电荷，如上图上表面A积累负电荷（自由电子），下表面A＇积累正电荷，形成的霍尔电压．注意：通常出现的错误是用左手定则直接判断出正电荷受力向上，其原因是忽视了相对于磁场运动的电荷是自由电子，而不是正电荷．（2）P型半导体形成电流的多数载流子是空穴（相当于正电荷），在上图中产生的霍尔电压应该是．可见用霍尔效应可以区分P型还是N型半导体．题型一、速度选择器例题1. 如图所示，两平行金属板水平放置，开始开关S合上使平行板电容器带电．板间存在垂直纸面向里的匀强磁场．一个不计重力的带电粒子恰能以水平向右的速度沿直线通过两板．在以下方法中，能使带电粒子仍沿水平直线通过两板的是（）A．将两板的距离增大一倍，同时将磁感应强度增大一倍B．将两板的距离减小一半，同时将磁感应强度增大一倍C．将开关S断开，两板间的正对面积减小一半，同时将板间磁场的磁感应强度减小一半D．将开关S断开，两板间的正对面积减小一半，同时将板间磁场的磁感应强度增大一倍【答案】BD【解析】A、电容器处于通电状态，把两板间距离增大一倍，由U=可知，电Ed场强度变为原来的一半，根据Eq qvB=可知，要使粒子匀速通过，同时将磁感应强度减小一倍，故A 错误；B 、电容器处于通电状态，把两板间距离减小一倍，由U E d=可知，则电场强度增加一倍，根据Eq qvB =可知，要使粒子匀速通过，磁场应该增大一倍，故B 正确；CD 、如果把开关S 断开，根据4U Q k Q E d Cd s πε===，因两极间的电量不变，当两板间的正对面积减小一半，则两极板之间的电场强度增强一倍，因此根据Eq qvB =可知，要使粒子匀速通过，磁场强度增大一倍，故C 错误，D 正确．故选：BD【总结升华】装置是否构成速度选择器使运动电荷匀速直线穿过复合场，取决于电场力与洛伦兹力的大小，即电场、磁场和速度三者之间的关系，与电荷的电性以及比荷无关．跟踪训练：如图所示，充电的两平行金属板间有场强为E 的匀强电场，和方向与电场垂直(垂直纸面向里)的匀强磁场，磁感应强度为B ，构成了速度选择器。

第3讲带电粒子在复合场中的运动及应用实例一、复合场复合场是指电场、磁场和重力场并存，或其中某两场并存．从场的复合形式上一般可分为如下两种情况：1．组合场2．叠加场二、带电粒子在复合场中的运动分类1．静止或匀速直线运动当带电粒子在复合场中所受合外力为零时，将处于静止状态或匀速直线运动状态．2．匀速圆周运动当带电粒子所受的重力与电场力大小相等，方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．3．较复杂的曲线运动当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一条直线上，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线．4．分阶段运动带电粒子可能依次通过几个情况不同的复合场区域，其运动情况随区域发生变化，其运动过程由几种不同的运动阶段组成．三、电场、磁场分区域应用实例1．质谱仪(1)构造：如图所示，由粒子源、加速电场、偏转磁场和照相底片等构成．(2)原理：粒子由静止被加速电场加速，根据动能定理可得关系式12mv2＝qU①粒子在磁场中受洛伦兹力作用而偏转，做匀速圆周运动，根据牛顿第二定律得关系式qvB＝m v2 r②由①②两式可得出需要研究的物理量，如粒子轨道半径、粒子质量、比荷．r＝1B2mUq，m＝qr2B22U，qm＝2UB2r2.2．回旋加速器(1)构造：如图所示，D1、D2是半圆金属盒，D形盒的缝隙处接交流电源．D形盒处于匀强磁场中．(2)原理①在电场中加速：qU＝12m(v2n－v2n－1)＝ΔE k.②在磁场中旋转：qvB＝m v2R，得R＝mvqB.③回旋加速条件：高频电源的周期T电场与带电粒子在D形盒中运动的周期T回旋相同，即T电场＝T回旋＝2πmqB.④最大动能的计算：由R＝mvqB＝2mEkqB知，被加速粒子的最大动能为E k＝q2B2R22m，由此可知，在带电粒子质量、电荷量被确定的情况下，粒子所获得的最大动能只与回旋加速器的半径R和磁感应强度B有关，与加速电压无关．四、带电粒子在叠加场中运动的实例分析1．速度选择器(如图)(1)平行板间电场强度E和磁感应强度B互相垂直．这种装置能把具有一定速度的粒子选择出来，所以叫做速度选择器．(2)带电粒子能够沿直线匀速通过速度选择器的条件是qE＝qvB，即v＝E/B.2．磁流体发电机(1)磁流体发电是一项新兴技术，它可以把内能直接转化为电能．(2)根据左手定则，如图中的B板是发电机正极．(3)磁流体发电机两极板间的距离为d，等离子体速度为v，磁场磁感应强度为B，则两极板间能达到的最大电势差U＝Bdv.3．电磁流量计(1)如图所示，一圆形导管直径为d，用非磁性材料制成，其中有可以导电的液体流过导管；(2)原理：导电液体中的自由电荷(正、负离子)在洛伦兹力作用下横向偏转，a、b间出现电势差，形成电场．当自由电荷所受电场力和洛伦兹力平衡时，a、b间的电势差就保持稳定．由Bqv ＝Eq ＝U d q ，可得v ＝UBd ，液体流量Q ＝S v ＝πd 24·U Bd ＝πdU 4B.1.如图所示，匀强电场方向竖直向上，匀强磁场方向水平指向纸外，有一电子(不计重力)，恰能沿直线从左向右飞越此区域，若电子以相同的速率从右向左水平飞入该区域，则电子将( )A ．沿直线飞越此区域B ．向上偏转C ．向下偏转D ．向纸外偏转 答案： C 2.(2012·海南单科)如图，在两水平极板间存在匀强电场和匀强磁场，电场方向竖直向下，磁场方向垂直于纸面向里．一带电粒子以某一速度沿水平直线通过两极板．若不计重力．下列四个物理量中哪一个改变时，粒子运动轨迹不会改变( )A ．粒子速度的大小B ．粒子所带的电荷量C ．电场强度D ．磁感应强度解析： 粒子以某一速度沿水平直线通过两极板，其受力平衡有Eq ＝Bqv ，则知当粒子所带的电荷量改变时，粒子所受的合力仍为0，运动轨迹不会改变，故B 项正确．答案： B3．1930年劳伦斯制成了世界上第一台回旋加速器，其原理如图所示．这台加速器由两个铜质D 形盒D 1、D 2构成，其间留有空隙．下列说法正确的是( )A ．离子由加速器的中心附近进入加速器B ．离子由加速器的边缘进入加速器C ．离子从磁场中获得能量D ．离子从电场中获得能量解析： 本题源于课本而又高于课本，既考查考生对回旋加速器的结构及工作原理的掌握情况，又能综合考查磁场和电场对带电粒子的作用规律．由R ＝mvqB 知，随着被加速离子的速度增大，离子在磁场中做圆周运动的轨道半径逐渐增大，所以离子必须由加速器中心附近进入加速器，A 项正确，B 项错误；离子在电场中被加速，使动能增加；在磁场中洛伦兹力不做功，离子做匀速圆周运动，动能不改变．磁场的作用是改变离子的速度方向，所以C项错误，D项正确．答案：AD4.质量为m的带电小球在正交的匀强电场、匀强磁场中做匀速圆周运动，轨道平面在竖直平面内，电场方向竖直向下，磁场方向垂直圆周所在平面向里，如图所示，由此可知() A．小球带正电，沿顺时针方向运动B．小球带负电，沿顺时针方向运动C．小球带正电，沿逆时针方向运动D．小球带负电，沿逆时针方向运动解析：带电小球在重力、电场力以及洛伦兹力作用下做匀速圆周运动，故应满足qE＝mg，且电场力方向向上，故小球带负电．由于洛伦兹力提供向心力，指向圆心，所以小球沿顺时针方向运动，B正确．答案： B5.1922年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了诺贝尔化学奖．若速度相同的一束粒子由左端射入质谱仪后的运动轨迹如图所示，则下列相关说法中正确的是()A．该束带电粒子带负电B．速度选择器的P1极板带正电C．在B2磁场中运动半径越大的粒子，质量越大D．在B2磁场中运动半径越大的粒子，比荷qm越小解析：由粒子在B2中的运动轨迹可以判断粒子应带正电，A项错误；在电容器中粒子受到的洛伦兹力方向竖直向上，受到的电场力方向应竖直向下，则P1极板带正电，B项正确；在电容器中，根据速度选择器的原理可知v＝EB1，在B2中粒子运动的轨道半径r＝mEB1B2q，式中B1、B2、E不变，因此，在B2磁场中运动半径越大的粒子，其mq 越大，即比荷qm越小，C项错误，D项正确．答案：BD带电粒子在组合场中的运动1．复合场中粒子重力是否考虑的三种情况(1)对于微观粒子，如电子、质子、离子等，因为其重力一般情况下与电场力或磁场力相比太小，可以忽略；而对于一些实际物体，如带电小球、液滴、金属块等一般应当考虑其重力．(2)在题目中有明确说明是否要考虑重力的，这种情况按题目要求处理比较正规，也比较简单．(3)不能直接判断是否要考虑重力的，在进行受力分析与运动分析时，要结合运动状态确定是否要考虑重力．(2012·新课标全国卷)(18分)如图，一半径为R 的圆表示一柱形区域的横截面(纸面)．在柱形区域内加一方向垂直于纸面的匀强磁场，一质量为m 、电荷量为q 的粒子沿图中直线在圆上的a 点射入柱形区域，在圆上的b 点离开该区域，离开时速度方向与直线垂直．圆心O 到直线的距离为35R .现将磁场换为平行于纸面且垂直于直线的匀强电场，同一粒子以同样速度沿直线在a 点射入柱形区域，也在b 点离开该区域．若磁感应强度大小为B ，不计重力，求电场强度的大小．规范解答： 粒子在磁场中的轨迹如图所示．设圆周的半径为r ，由牛顿第二定律和洛伦兹力公式得qvB ＝mv 2r①(2分)式中v 为粒子在a 点的速度．过b 点和O 点作直线的垂线，分别与直线交于c 和d 点．由几何关系知，线段ac 、bc 和过a 、b 两点的圆弧轨迹的两条半径(未画出)围成一正方形．因此ac ＝bc ＝r ②(2分)设cd ＝x ，由几何关系得ac ＝45R ＋x ③(2分)bc ＝35R ＋R 2－x 2④(2分)联立②③④式得r ＝75R ⑤(2分)再考虑粒子在电场中的运动．设电场强度的大小为E ，粒子在电场中做类平抛运动．设其加速度大小为a ，由牛顿第二定律和带电粒子在电场中的受力公式得qE ＝ma ⑥(2分)粒子在电场方向和直线方向所走的距离均为r ，由运动学公式得 r ＝12at 2⑦(2分) r ＝vt ⑧(2分)式中t 是粒子在电场中运动的时间．联立①⑤⑥⑦⑧式得E＝14qRB25m.⑨(2分)答案：14qRB25m带电粒子在组合场中的运动问题的分析方法(1)带电粒子依次通过不同场区时，因其受力情况随区域而变化，故其运动规律在不同区域也有所不同．(2)(3)联系不同阶段的运动的物理量是速度，因此带电粒子在两场分界点上的速度是解决问题的关键．1－1：如图所示，一个质量为m 、电荷量为q 的正离子，在D 处沿图示方向以一定的速度射入磁感应强度为B 的匀强磁场中，磁场方向垂直纸面向里．结果离子正好从距A 点为d 的小孔C 沿垂直于电场方向进入匀强电场，此电场方向与AC 平行且向上，最后离子打在G 处，而G 处距A 点2d (AG ⊥AC )．不计离子重力，离子运动轨迹在纸面内．求：(1)此离子在磁场中做圆周运动的半径r ； (2)离子从D 处运动到G 处所需时间； (3)离子到达G 处时的动能．解析： (1)正离子轨迹如图所示． 圆周运动半径r 满足： d ＝r ＋r cos 60°解得r ＝23d .(2)设离子在磁场中的运动速度为v 0，则有：qv 0B ＝m v 20rT ＝2πr v 0＝2πm qB在磁场中做圆周运动的时间为：t 1＝13T ＝2πm3Bq离子从C 到G 的时间为：t 2＝2d v 0＝3mBq离子从D →C →G 的总时间为：t ＝t 1＋t 2＝(9＋2π)m3Bq .(3)设电场强度为E ，则有： qE ＝mad ＝12at 22由动能定理得：qEd ＝E kG －12mv 2解得E kG ＝4B 2q 2d 29m .答案： (1)23d (2) (9＋2π)m 3Bq(3) 4B 2q 2d 29m带电粒子在叠加场中的运动(2012·重庆理综)有人设计了一种带电颗粒的速率分选装置，其原理如图所示．两带电金属板间有匀强电场，方向竖直向上，其中PQ N M矩形区域内还有方向垂直纸面向外的匀强磁场．一束比荷(电荷量与质量之比)均为1k的带正电颗粒，以不同的速率沿着磁场区域的水平中心线O′O进入两金属板之间．其中速率为v0的颗粒刚好从Q点处离开磁场，然后做匀速直线运动到达收集板．重力加速度为g，PQ＝3d，N Q＝2d，收集板与N Q的距离为l，不计颗粒间相互作用．求：(1)电场强度E的大小；(2)磁感应强度B的大小；(3)速率为λv0(λ＞1)的颗粒打在收集板上的位置到O点的距离．解析：(1)设带电颗粒的电荷量为q，质量为m.有Eq＝mg将q m ＝1k代入，得E＝kg.(2)如图甲所示，有qv0B＝mv20 RR2＝(3d)2＋(R－d)2得B＝kv05d.(3)如图乙所示，有qλv0B＝m (λv0)2 R1tan θ＝3dR21－(3d)2y1＝R1－R21－(3d)2y2＝l tan θy＝y1＋y2得y＝d(5λ－25λ2－9)＋3l25λ2－9. 答案：见解析1．带电粒子在复合场中运动的分析思路2．带电粒子(体)在复合场中的运动问题求解要点(1)受力分析是基础．在受力分析时是否考虑重力必须注意题目条件．(2)运动过程分析是关键．在运动过程分析中应注意物体做直线运动，曲线运动及圆周运动、类平抛运动的条件．(3)构建物理模型是难点．根据不同的运动过程及物理模型选择合适的物理规律列方程求解．2－1：如图所示，光滑四分之一圆弧轨道位于竖直平面内，半径R ＝0.8 m ，与长l ＝2.0 m 的绝缘水平面CD 平滑连接．水平面右侧空间存在互相垂直的匀强电场和匀强磁场，电场强度E ＝20 N/C ，方向竖直向上，磁场的磁感应强度B ＝1.0 T ，方向垂直纸面向外．将质量为m ＝2.0×10－6 kg 、带电荷量为q ＝1.0×10－6 C 的带正电小球a 从圆弧轨道顶端由静止释放，最后落在地面上的P 点．已知小球a 在水平面CD 上运动时所受的摩擦阻力F ＝0.1mg ，P N ＝3N D (g ＝10 m/s 2)．求：(1)小球a 运动到D 点时速度的大小； (2)水平面CD 离地面的高度h ；(3)从小球a 开始释放到落地前瞬间的整个运动过程中系统损失的机械能ΔE .解析： (1)设小球a 到D 点时的速度为v D ，从小球a 释放至D 点，根据动能定理mgR －Fl ＝12mv 2D解得v D ＝23m/s.(2)小球a 进入复合场后，由计算可知Eq ＝mg 小球在洛伦兹力作用下做匀速圆周运动轨迹如图所示，洛伦兹力提供向心力Bv D q ＝m v 2Dr由图可知r ＝2h ，解得h ＝2 3 m.(3)系统损失的机械能ΔE ＝mg (R ＋h )－12mv 2D解得ΔE ＝4(1＋103)×10－6 J. 答案： (1)2 3 m/s (2)2 3 m(3)4(1＋103)×10－6 J电磁场在实际中的应用模型质谱仪是用来测定带电粒子的质量和分析同位素的装置，如图所示，电容器两极板相距为d ，两极板间电压为U ，极板间的匀强磁场的磁感应强度为B 1，一束电荷量相同的带正电的粒子沿电容器的中线平行于极板射入电容器，沿直线穿过电容器后进入另一磁感应强度为B 2的匀强磁场，结果分别打在感光片上的a 、b 两点，设a 、b 两点之间的距离为x ，粒子所带电荷量为q ，如不计重力，求：(1)粒子进入匀强磁场B 2时的速度v 的大小．(2)打在a 、b 两点的粒子的质量之差Δm 为多少？解析： (1)粒子在电容器中做直线运动，故q Ud ＝qvB 1解得v ＝UdB 1.(2)带电粒子在磁感应强度为B 2的匀强磁场中做匀速圆周运动，则打在a 处的粒子的轨道半径R 1＝m 1v qB 2打在b 处的粒子的轨道半径R 2＝m 2v qB 2又x ＝2R 1－2R 2解得Δm ＝m 1－m 2＝qB 1B 2dx2U.答案： (1)U dB 1 (2) qB 1B 2dx2U复合场中几种常见物理模型的解题技巧(1)速度选择器解题技巧：从力的角度入手，合力为零则做匀速直线运动，速度大小为v＝EB，合力不为零则发生偏转．(2)质谱仪解题技巧：粒子进入偏转磁场时，一般速度相同，注意分清粒子运动半径，根据半径公式可进行相关问题的判定．(3)回旋加速器解题技巧：抓住T电＝T＝2πmBq、qvB＝mv2R及E km＝q2B2R22m这三点．3－1：1932年，劳伦斯和利文斯顿设计出了回旋加速器．回旋加速器的工作原理如图所示，置于高真空中的D形金属盒半径为R，两盒间的狭缝很小，带电粒子穿过的时间可以忽略不计．磁感应强度为B 的匀强磁场与盒面垂直．A处粒子源产生的粒子，质量为m、电荷量为＋q，在加速器中被加速，加速电压为U.加速过程中不考虑相对论效应和重力作用，则粒子第2次和第1次经过两D形盒间狭缝后轨道半径之比为()A．2∶1B．1∶2C.2∶1 D．1∶ 2解析：设粒子第1次经过狭缝后的半径为r1，速度为v1qU＝12mv21，qv1B＝v21r1解得r1＝1B 2mU q同理，粒子第2次经过狭缝后的半径r2＝1B 4mU q则r2∶r1＝2∶1.故选项C正确．答案： C带电粒子在交变电磁场中的运动1．变化的电场或磁场往往具有周期性，同时受力也有其特殊性，常常其中两个力平衡，如电场力与重力平衡，粒子在洛伦兹力作用下做匀速圆周运动．2．处理方法：仔细分析带电粒子的运动过程、受力情况，清楚带电粒子在变化电场、磁场中各处于什么状态，做什么运动，然后分过程求解．如图甲所示，在以O为坐标原点的xOy平面内，存在着范围足够大的电场和磁场．一个带正电小球在0时刻以v0＝3gt0的初速度从O点沿＋x方向(水平向右)射入该空间，在t0时刻该空间同时加上如图乙所示的电场和磁场，其中电场沿－y方向(竖直向上)，场强大小E0＝mgq，磁场垂直于xOy平面向外，磁感应强度大小B0＝πmqt0.已知小球的质量为m，带电荷量为q，当地重力加速度为g，空气阻力不计．试求：(1)12t0末小球速度的大小．(2)在给定的xOy坐标系中，大致画出小球在0到24t0内运动轨迹的示意图．解析：(1)0～t0内，小球只受重力作用，做平抛运动．当同时加上电场和磁场时，电场力：F1＝qE0＝mg，方向向上，因为重力和电场力恰好平衡，所以在电场和磁场同时存在时小球受洛伦兹力作用而做匀速圆周运动，根据牛顿第二定律有：qvB0＝m v2r运动周期T＝2πrv联立解得T＝2t0电场、磁场同时存在的时间正好是小球做圆周运动周期的5倍，即在这10t0内，小球恰好做了5个完整的匀速圆周运动．所以小球在t1＝12t0末的速度相当于小球做平抛运动t＝2t0时的末速度v y＝g·2t0＝2gt0，所以12t0末v1＝v2x＋v2y＝13gt0.(2)24t0内运动轨迹的示意图如图所示．在如图所示的空间里，存在垂直纸面向里的匀强磁场，磁感应强度为B＝2πmq.在竖直方向存在交替变化的匀强电场如图(竖直向上为正)，电场大小为E0＝mgq.一倾角为θ、长度足够长的光滑绝缘斜面放置在此空间．斜面上有一质量为m，带电荷量为－q的小球，从t＝0时刻由静止开始沿斜面下滑，设第5秒内小球不会离开斜面，重力加速度为g.求：(1)第6秒内小球离开斜面的最大距离．(2)第19秒内小球未离开斜面，θ角的正切值应满足什么条件？解析： (1)设第一秒内小球在斜面上运动的加速度为a ， 由牛顿第二定律得：(mg ＋qE 0)sin θ＝ma ， 第一秒末的速度为：v 1＝at 1， 解得v 1＝2g sin θ. 第二秒内：qE 0＝mg ，所以小球将离开斜面在上方做匀速圆周运动，则圆周运动的周期T ＝2πm qB ＝1 s.小球在第2 s 末回到第1 s 末的位置，所以小球前2 s 内位移为：x 2＝12at 21＝g sin θ.由图所示可知，小球在奇数秒内沿斜面做匀加速运动，在偶数秒内离开斜面做完整的圆周运动．所以，第5秒末的速度为：v 5＝a (t 1＋t 3＋t 5)＝6g sin θ，由qvB ＝mv 2R得小球第6 s 内做圆周运动的半径为：R 3＝3g sin θπ. 小球离开斜面的最大距离为：d ＝2R 3＝6g sin θπ.(2)第19秒末的速度：v 19＝a (t 1＋t 3＋t 5＋t 7＋…＋t 19)＝20g sin θ 小球未离开斜面的条件是： qv 19B ≤(mg ＋qE 0)cos θ所以tan θ≤120π.答案： (1) 6g sin θπ (2) tan θ≤120π1.有一带电荷量为＋q、重为G的小球，从竖直的带电平行板上方h处自由落下，两极板间匀强磁场的磁感应强度为B，方向如图所示，则带电小球通过有电场和磁场的空间时() A．一定做曲线运动B．不可能做曲线运动C．有可能做匀速运动D．有可能做匀加速直线运动解析：带电小球在重力场、电场和磁场中运动，所受重力、电场力是恒力，但受到的洛伦兹力是随速度的变化而变化的变力，因此小球不可能处于平衡状态，也不可能在电、磁场中做匀变速运动．答案： A2.(2013·南京模拟)如图所示，从S处发出的热电子经加速电压U加速后垂直进入相互垂直的匀强电场和匀强磁场中，发现电子流向上极板偏转．设两极板间电场强度为E，磁感应强度为B，欲使电子沿直线从电场和磁场区域通过，只采取下列措施，其中可行的是()A．适当减小电场强度EB．适当减小磁感应强度BC．适当增大加速电场极板之间的距离D．适当减小加速电压U解析：欲使电子沿直线从电场和磁场区域通过，则qE＝qvB，而电子流向上极板偏转，则qE＞qvB，故应减小E或增大B、v.故A正确．B、D、D错误．答案： A3.如图所示，竖直放置的平行金属板M、N带有等量异种电荷，M板带正电，两板间有垂直于纸面向里的匀强磁场，若一个带正电的液滴在两板间只受场力作用，下述哪些运动是可能的()A．沿路径①水平向左做匀减速运动B．沿路径②水平向右做匀加速运动C．沿路径③竖直向上做匀速运动D．沿路径④斜向右上做匀速运动解析：带电液滴在两板之间运动时始终受到重力、电场力、洛伦兹力三个力作用，且重力方向始终竖直向下，电场力方向始终水平向右．若液滴沿路径①水平向左运动时，液滴受到的重力、洛伦兹力的方向都是竖直向下，合力不为零，A 错；若液滴沿路径②水平向右加速运动时，洛伦兹力逐渐增大，B 错；若液滴沿路径③运动，洛伦兹力与电场力抵消，重力做功，C 错：若液滴沿路径④斜向右上运动，重力、电场力、洛伦兹力三个力的合力可能为零，D 对．答案： D4．(2013·石家庄教学检测)劳伦斯和利文斯设计出回旋加速器，工作原理示意图如图所示．置于高真空中的D 形金属盒半径为R ，两盒间的狭缝很小，带电粒子穿过的时间可忽略．磁感应强度为B 的匀强磁场与盒面垂直，高频交流电频率为f ，加速电压为U .若A 处粒子源产生的质子质量为m 、电荷量为＋q ，在加速器中被加速，且加速过程中不考虑相对论效应和重力的影响．则下列说法正确的是( )A ．质子被加速后的最大速度不可能超过2πRfB ．质子离开回旋加速器时的最大动能与加速电压U 成正比C ．质子第2次和第1次经过两D 形盒间狭缝后轨道半径之比为2∶1D ．不改变磁感应强度B 和交流电频率f ，该回旋加速器也能用于α粒子加速解析： 粒子被加速后的最大速度受到D 形盒半径R的制约，因v ＝2πR T ＝2πRf ，A 正确；粒子离开回旋加速器的最大动能E k m ＝12mv 2＝12m ×4π2R 2f 2＝2mπ2R 2f 2，与加速电压U 无关，B 错误；根据R ＝mv Bq ，Uq ＝12mv 21，2Uq ＝12mv 22，得质子第2次和第1次经过两D 形盒间狭缝后轨道半径之比为2∶1，C 正确；因回旋加速器的最大动能E km ＝2mπ2R 2f 2与m 、R 、f 均有关，D 错误．答案： AC5．如图所示，带电粒子以某一初速度进入一垂直于纸面向里、磁感应强度为B 的有界匀强磁场，粒子垂直进入磁场时的速度与水平方向成θ＝60°角，接着垂直进入电场强度大小为E ，水平宽度为L 、方向竖直向上的匀强电场，粒子穿出电场时速度大小变为原来的2倍．已知带电粒子的质量为m 、电荷量为q ，重力不计．(1)分析判断粒子的电性．(2)求带电粒子在磁场中运动时速度v .(3)求磁场的水平宽度d .解析： (1)根据粒子在磁场中向下偏转的情况和左手定则可知，粒子带负电．(2)由于洛伦兹力对粒子不做功，故粒子以原来的速率进入电场中，设带电粒子进入电场的初速度为v 0，在电场中偏转时做类平抛运动，如图所示．由题意知粒子离开电场时的末速度大小为v ＝2v 0，将v t 分解为平行于电场方向和垂直于电场方向的两个分速度：由几何关系知v y ＝v 0①由运动学公式：v y ＝at ②L＝v0t③根据牛顿第二定律：a＝Fm ＝qEm④联立①②③④求解得：v0＝qELm⑤(3)如图所示，带电粒子在磁场中所受洛伦兹力作为向心力，设在磁场中做圆周运动的半径为R，则：qv0B＝m v20 R⑥由几何知识可得：d＝R sin θ⑦⑤⑥⑦联立解得：d＝1B mELq sin θ.答案：(1)负电(2)qELm(3)1BmELq sin θ。
