实验：EtherChannel配置

Etherchannel介绍在AIX操作系统中，用户可以配置多个EtherChannel（网卡绑定）。

在AIX 5.2之前，我们要么只能选择active/active EtherChannel模式，要么，只能选择active/standby EtherChannel模式的绑定网卡。

所以，AIX 5.2中引入了新的网卡后备模式，用户可以为整个EtherChannel指定一块备份网卡，当整个EtherChannel失效时，这块网卡会自动顶替EtherChannel的功能。

这与AIX 5.2之前的EtherChannel网卡备份模式有很大区别，因此，在5.2以后可以出现更为复杂的复合网卡绑定模式。

一个EtherChannel中可以有2到8块网卡，一个AIX操作系统中可以配置多个EtherChannel。

但要记住每个EtherChannel都是一个新的以太网接口，用户也许需要通过no命令调整ifsize参数的值来保证以太网卡和EtherChannel的总数不超过ifsize，ifsize的默认值是8。

您可以使用任何AIX系统支持的网卡来组建EtherChannel。

但EtherChannel 的同一个通道成员网卡必须连接到支持EtherChannel的交换机上，备用通道可以接入到另外一个交换机，用于主通道的失败接管。

EtherChannel的所有成员网卡都应该设置成同样的速度和工作模式，如1000兆全双工。

要用作EtherChannel成员的网卡不能配置IP地址，如果已经配置了，必须要在开始配置EtherChannel前删除这些配置。

在Aix5.2以后，我们看看三种典型的配置方式1、双通道或者多通道的共同active模式，这个模式下，所有的网卡都处于active状态，也就是每个网卡都处于工作状态，他们共有一个IP地址与MAC地址，但是，所有网卡的目标必须在同一个交换机上，并且交换机的对应端口也要绑定。

这样做最大的好处就是，当其中一个网卡失效，或者一根网线失效的时候，不影响整个网络的工作，只有当所有的网卡通道失效的时候，网络才失效。

０ｆ ｆ Ｐ ａ ｓ ｓ ｉ ｖ ｅ Ａｃ ｔ ｉ ｖ ｅ
× × ×
× × ×
× × √
务Ｉ 遘 匐 似
Ｅ ｔ ｈ ｅ ｒ Ｃ ｈ ａ ｎ ｎ ｅ ｌ 技 术的研究 与实现
Ｒｅｓ ｅａｒ ｃｈ ａｎｄ ｉ ｍ ｐｌ ｅｍ ｅｎｔ ａ ｔ ｉ ｏｎ ｏｆ ｅｔ ｈｅｒ ｃｈａｎ ｎｅｌ ｔ ｅｃｈｎ ｏｌ ｏｇｙ
马 素 刚
ＭＡ Ｓｕ — ｇ ａ ｎ ｇ
一
所 有 物 理 链 路 的带 宽 总 和 。这 一 技 术 充 分 利 用 了
现 有 的端 口来增加 可 用带 宽 。
１ Ｅ ｔ ｈ ｅ ｒ Ｃ ｈ ａ ｎ ｎ ｅ ｌ 配置协议
目前 ， 有两 种 用于 协 商 以太 通 道 的协 议 ， 即 Ｐ Ａｇ Ｐ （ Ｐ ｏ ｒ ｔ Ａ ｇ ｇ ｒ ｅ ｇ ａ ｔ ｉ ｏ ｎ Ｐ ｒ ｏ ｔ ｏ ｃ ｏ ｌ ，端 口汇聚协 议） 和 Ｌ ＡＣ Ｐ （ Ｌ ｉ ｎ ｋ Ａｇ ｇ ｒ ｅ ｇ ａ ｔ ｉ ｏ ｎ Ｃｏ ｎ ｔ ｒ ｏ ｌ Ｐ ｒ ｏ ｔ ｏ ｃ ｏ ｌ ，链 路 汇 聚控 制 协议 ） 。Ｐ Ａｇ Ｐ 是Ｃ ｉ ｓ ｃ ｏ 的专 有协 议 ，而Ｌ ＡＣ Ｐ
Ｄ ｏ ｉ ： １ ０ ． ３ ９ ６ ９ ／ Ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ ９ － ０ １ ３ ４ ． ２ ０ １ ３ ． ０ ２ （ 下） ． ０ ４
０ 引言
随 着 互 联 网 服 务 领 域 的 不 断 拓 展 ，视 频 点 播 、 网络 电话 等对 网 络带 宽提 出 了更 高 的 要 求 ，
使 用Ｄ ｅ ｓ ｉ ｒ ａ ｂ ｌ ｅ 工 作模 式 。
种 过 渡 性 的解 决 方 法 。 链 路 聚 合 技 术 …是将 多 条

Etherchannel作用：Ⅰ消除环路Ⅱ提高带宽Ⅲ提高可靠性Ⅳ实现负载分担1.协议①Pagp（端口聚集协议）cisco独有并且是默认的协议②Lacp（链路聚集控制协议）是ieee定义的标准协议link aggregation control protocol2配置方式①手动配置②使用协议自动协商3建立以太网信道的条件①两边端口参数必须匹配参数有双工状态速率②一个逻辑信道里最多能添加8条物理链路4.pagppagp数据包每30s发送一次，会通过数据包来查看两端的配置是否一致，并以此管理交换机添加链路及链路失效的问题①模式ⅠAuto自动：被协商模式。

不会主动去协商，不会主动发送pagp数据包。

Ⅱdesirable 企望：主动进行协商。

主动发送pagp数据包去协商Ⅲon 强制端口不使用pagp。

接口不会交换pagp数据包。

该模式直接将端口变成信道，只有在对端也是on模式时才启用。

Ⅳnon-silent 使用关键字模式会给auto和desirable设置关键字，一般不会使用这种模式CPLACP能够检测两端配置，并确保两端的设置是切配的①模式式Ⅰpassive：被动协商，会对协商做出响应但不主动发送协商Ⅱactive：主动协商，主动发送lacp数据包与其他接口协商Ⅲon：强制端口形成信道。

不使用pagp、lacp协议。

该模式直接将端口变成信道，只有在对端也是on模式时才启用。

②配置lacp时的参数Ⅰ系统优先级Ⅱ端口优先级Ⅲ管理密钥6.etherchannel负载分担选项Src-mac：源mac dst-mac：目的mac src-dst-mac：源目的macSrc-ip：源ip dst-ip：目的ip src-dst-mac：源目的ipSrc-part：源tcp/udp端口dst-part：目的tcp/udp端口src-dst-mac：源目的tcp/udp端口Cisco设备负载分担方法因机型不同有所不同2960 3560和3750 默认为src-mac4550 6500系列默认为src-dst-ip二层etherchannel的配置步骤Swa（config）#interface range f0/1-f0/2 将接口放进信道Swa（config-if-range）#channel-protocol pagp/lacp 选择协议Swa（config-if-range）#channel-group 1 mode 选择模式Swa（config）#interface port-channel 1 创建信道接口查看show etherchannel port-channelSwa（config）#port-channel load-balance 实现负载分担查看负载分担show ether channel summaryCdp cisco discover protocol 发现协议查看整个拓扑。

思科Etherchannel链路聚合原理与配置⽅法详解本⽂讲述了思科Etherchannel链路聚合原理与配置⽅法。

分享给⼤家供⼤家参考，具体如下：Etherchannel（以太⽹信道）将多个（2-8，2-16）接⼝，逻辑的整合为⼀个接⼝，来转发流量，减少了阻塞端⼝的数量，提⾼了链路带宽，增加了⽹络的稳定性1.1 封装模式1.1.1 PAGP端⼝聚合协议，cisco私有，通过发送慢速hello（30s），协商成为echerchannel，最⼤⽀持在8条链路的协商，链路数量必须为2^x，2 4 8desirable：主动模式auto：auto模式包含了silent模式（安静模式），可以进⾏etherchannel协商1.1.2 LACP链路聚合控制协议（仅⽀持全双⼯接⼝），公有协议。

发送LACPDU进⾏以太信道的协商，最⼤⽀持在16条链路上进⾏以太信道协商，2 4 8 16，默认仅仅使⽤8条。

当使⽤16条链路进⾏协商，选择8条为主链路，其余8条为备份链路。

选择⽅法：1.较⼩优先级（优先级默认32768），2.最⼩的PID模式：active（主动）passive（被动）1.1.3 on模式⼿⼯模式，on模式不能与任何动态PAgP或LAGP建⽴ethechannel。

被动与被动不能形成.1.2 Ethechannel配置1.2.1 配置指南1.通道内所有端⼝必须⽀持ethechannel；同时注意必须连接相同设备（同⼀设备，同本地类型相同）2.这些物理接⼝必须具有相同的速率和双⼯模式（LACP必须为全双⼯）3.通道内不得使⽤span；若为三层通道，IP地址必须配置到逻辑接⼝上（channel-group）4.三层通道内的所有物理接⼝必须为三层接⼝，然后再channel⼝上配置IP地址5.若为⼆层通道，这些物理接⼝应该属于同⼀vlan或者均为trunk⼲道，且封装的类型⼀致，vlan的允许列表必须⼀致6.通道的属性改变将同步到物理接⼝，反之也可；若物理没有全部down，通道依然正常同时配置所有物理接⼝，或者之恶配置channel⼝，均可修改接⼝的属性1.2.2 ⼆层ethechannel配置SW1(config)#int range e0/1-2SW1(config-if-range)#channel-group 1 mode onSW1(config-if-range)#interface port-channel 1 #对逻辑接⼝进⾏管理SW1(config-if)#switchport trunk encapsulation dot1q #修改trunk封装模式SW1(config-if)#switchport mode trunk1.2.3三层ethechannel配置在没有三层ethechannel时，三层链路依然可以使⽤负载均衡来进⾏通信；建⽴三层ethechannel后，可以节省IP地址⽹段，间路路由条⽬的编辑（⼀般配置在核⼼层）SW1(config)#int range e0/1-2SW1(config-if-range)#no switchportSW1(config-if-range)#channel-group 1 mode onSW1(config-if-range)#exitSW1(config)#int port-channel 1 #在通道接⼝上配置IP地址SW1(config-if)#ip add 192.168.1.1 255.255.255.05.3 配置channel时的注意点⼆层通道基于负载分担转发流量，三层通道基于负载均衡转发流量负载均衡：访问同⼀⽬标时，将流量按为单位分割后，沿多条路径同时传输负载分担：访问不同⽬标时基于不同链路，或者不同元在访问⽬标时基于不同链路基于不同源MAC（src-mac）为默认规则。

当在两台交换机之间连接多条线路来增加带宽时，由于STP的原因，最终会阻断其它多余的线路而只留下一条活动链路来转发数据，因此，在两台交换机之间连接多条线路，并不能起到增加带宽的作用。

为了能够让两台交换机之间连接的多条线路同时提供数据转发以达到增加带宽的效果，可以通过EtherChannel 来实现。

EtherChannel将交换机上的多条线路捆绑成一个组，相当于逻辑链路，组中活动的物理链路同时提供数据转发，可以提高链路带宽。

当组中有物理链路断掉后，那么流量将被转移到剩下的活动链路中去，只要组中还有活动链路，用户的流量就不会中断。

EtherChannel只支持对Fast Ethernet接口或Gigabit Ethernet接口的捆绑，对于10M的接口还不支持。

一个EtherChannel组中，最多只能有8个接口为用户转发数据。

在两台交换机之间连接多条链路时，如果只有一边交换机做了EtherChannel捆绑，而另一边不做捆绑，那么接口会工作在异常状态，而不能正常转发流量。

所以，必须同时在两边交换机都做EtherChanne捆绑。

为了让两边交换机的接口都工作在EtherChannel组中，可以通过手工强制指定接口工作在组中，也可以通过协议自动协商。

如果是手工强制指定，则不需要协议，自动协议的协议有以下两种：Port Aggregation Protocol (PAgP)Link Aggregation Control Protocol (LACP)无论是手工指定，还是通过协议协商，交换机双方都必须采取相同的方式和协议，否则将导致接口异常。

EtherChannel自动协商协议PAgP为思科专有，只有在双方交换机都为思科交换机时，才可以使用，而LACP 为IEEE协议，任何交换机，只要支持EtherChannel的都可以使用该协议。

当将接口使用PAgP作为协商协议时，有以下两种模式可供选择：Auto只接收PAgP协商消息，并做出回应同意工作在EtherChannel下，并不主动发出PAgP协商，属于被动状态。

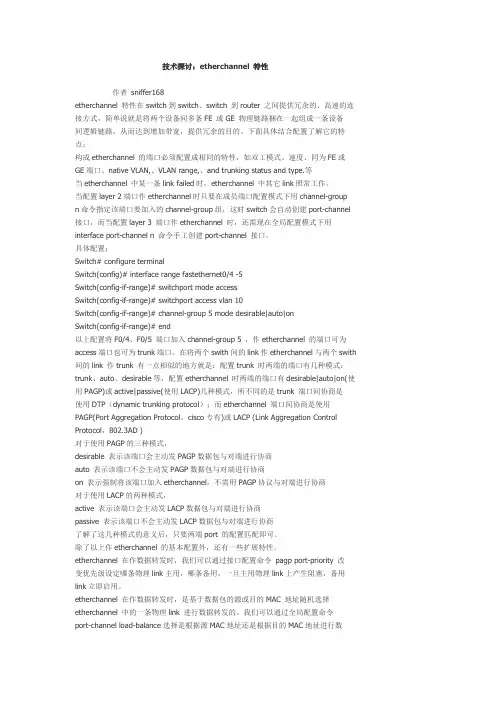

Etherchannel 以太通道一：以太通道的作用和特点？1.可以看做是一条链路；可以提高链路的带宽2.可以实现链路的负载均衡3.还可以提供冗余功能4.在交换网络中可以把多条相同的链路捆绑起来（聚合起来）cisco支持8条物理链路5.10M端口无法Etherchannel，链路两端的端口特性必须相同。

（比如：接口两端的速度、双工模式、trunking等）二、etherchannel的形成？Etherchannel的的形成可以通过两种方式：一种：强制指定；一种：动态协商；1、强制指定I:（config）#intf port-channel 1 创建通道1Ii：把端口加入到相应的以太通道里边（config）#intf f0/13（config-if）#channel-group 1 mode on将物理接口指定到已创建的通道中，并强制为etherchannelIii：（config-if）#switchport trunk encapsulation 【dot1q | isl 】etherchannel的封装（config-if）#switchport mode trunk etherchannel强制为trunk2、动态协商Etherchannel通过动态协商形成可以通过两种协议：一种：PAGP；一种：LACP其中pagp是cisco私有的，有两种模式：desirable和autoLacp是一个公有标准，可以用在cisco和非cisco产品之间，两种模式：active和passive通过动态协商（config）#intf port-channel 1 创建通道1（Config)#Interface range e0/0 - 1（Config-if-range)#Switchport trunk encapsulation dot1q（Config-if-range)#Switchport mode trunk（Config-if-range)#Channel-protocol lacp /pagp //设置以太网通道协议模式（Config-if-range)#Channel-group 1 mode active /passive /desirable /auto命令：sw2#show etherchannel summary。
