网络构建实验一命令行界面及交换机的基本配置(计算机各年制用)

实验交换机的基本配置2、远程配置方式Telnet方式Telnet协议是一种远程访问协议，可以用它登录到远程计算机、网络设备或专用TCP／IP网络。

Windows 95／98及其以后的Windows系统、UNIX／Linux等系统中都内置有Telnet客户端程序，我们就可以用它来实现与远程交换机的通信。

在使用Telnet连接至交换机前，应当确认已经做好以下准备工作：·在用于管理的计算机中安装有TCP／IP协议，并配置好了IP地址信息。

·在被管理的交换机上已经配置好IP地址信息。

如果尚未配置IP地址信息，则必须通过Console端口进行设置。

·在被管理的交换机上建立了具有管理权限的用户帐户。

如果没有建立新的帐户，则Cisco交换机默认的管理员帐户为”Admin“。

连接交换机a.先启动交换机，等待OK灯不闪烁；b.点击“开始”——“运行”——输入“cmd”——输入“telnet 192.168.10*.10”，连接到不同的交换机上。

c.所需密码均为“cisco”。

在此步骤中思考以下问题：1、交换机的型号是什么？2、交换机的以太网地址是什么？3、交换机上有些什么样的端口？交换机配置模式及帮助交换机配置模式是用于不同级别的命令对交换机进行配置，同时提供了一定的安全性、规范性。

对于几种配置模式的学习，需要不断的使用才可掌握。

几种配置模式如下：普通用户模式：开机直接进入普通用户模式，在该模式下我们只能查询交换机的一些基础信息，如版本号（show version）。

提示信息：switch>特权用户模式：在普通用户模式下输入enable 命令即可进入特权用户模式，在该模式下我们可以查看交换机的配置信息和调试信息等等。

提示信息：switch#全局配置模式：在特权用户模式下输入configure terminal 命令即可进入全局配置模式，在该模式下主要完成全局参数的配置。

提示信息：switch(config)#接口配置模式：在全局配置模式下输入interface interface-list 即可进入接口配置模式，在该模式下主要完成接口参数的配置。

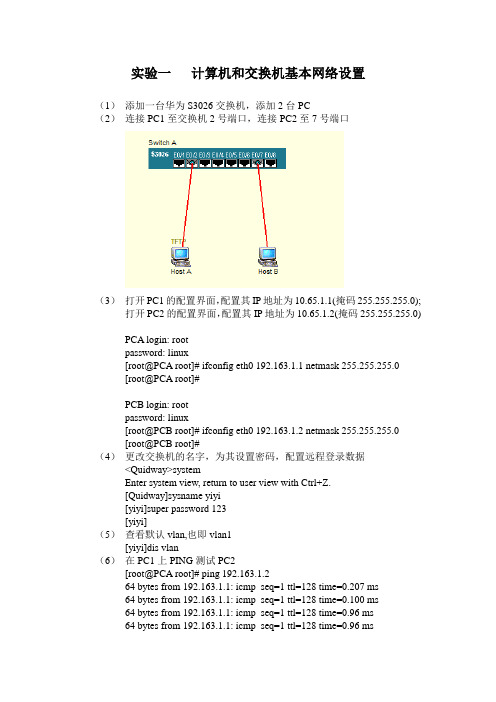

实验一计算机和交换机基本网络设置（1）添加一台华为S3026交换机，添加2台PC（2）连接PC1至交换机2号端口，连接PC2至7号端口（3）打开PC1的配置界面，配置其IP地址为10.65.1.1(掩码255.255.255.0);打开PC2的配置界面，配置其IP地址为10.65.1.2(掩码255.255.255.0) PCA login: rootpassword: linux[root@PCA root]# ifconfig eth0 192.163.1.1 netmask 255.255.255.0[root@PCA root]#PCB login: rootpassword: linux[root@PCB root]# ifconfig eth0 192.163.1.2 netmask 255.255.255.0[root@PCB root]#（4）更改交换机的名字，为其设置密码，配置远程登录数据<Quidway>systemEnter system view, return to user view with Ctrl+Z.[Quidway]sysname yiyi[yiyi]super password 123[yiyi]（5）查看默认vlan,也即vlan1[yiyi]dis vlan（6）在PC1上PING测试PC2[root@PCA root]# ping 192.163.1.264 bytes from 192.163.1.1: icmp_seq=1 ttl=128 time=0.207 ms64 bytes from 192.163.1.1: icmp_seq=1 ttl=128 time=0.100 ms64 bytes from 192.163.1.1: icmp_seq=1 ttl=128 time=0.96 ms64 bytes from 192.163.1.1: icmp_seq=1 ttl=128 time=0.96 ms4packets transmitted, 4 received, 0% loss, time 2000ms[root@PCA root]#（7）在交换机上创建vlan2,将交换机端口3~7加入vlan2，查看vlan [yiyi]vlan 2[yiyi-vlan2]port e0/3 to e0/7[yiyi-vlan2]dis vlanVlan Name Status Ports-------- -------- ---------- ------------------------2 Vlan02 Active F0/3, F0/4, F0/5, F0/6, F0/71002 fddi-d Active1004 fnet-d ActiveVLAN Type SAID MTU-------- ------- -------------- --------1 enet 100001 15001002 fddi 101002 15001002 fnet 101003 1500[yiyi]（8）在PC1上PING测试PC2[root@PCA root]# ping 192.163.1.2From 192.163.1.1 icmp_seq=1 Destination Host UnreachableFrom 192.163.1.1 icmp_seq=1 Destination Host UnreachableFrom 192.163.1.1 icmp_seq=1 Destination Host UnreachableFrom 192.163.1.1 icmp_seq=1 Destination Host Unreachable4packets transmitted, 0 received, 100% loss, time 2000ms（9）将交换机端口2加入vlan2,查看vlan[yiyi-vlan2]vlan 2[yiyi-vlan2]port e0/2[yiyi-vlan2]dis vlanVlan Name Status Ports-------- -------- ---------- ------------------------2 Vlan02 Active F0/3, F0/4, F0/5, F0/6, F0/7, F0/21002 fddi-d Active1004 fnet-d ActiveVLAN Type SAID MTU-------- ------- -------------- --------1 enet 100001 15001002 fddi 101002 15001002 fnet 101003 1500（10）在PC1上PING测试PC2[root@PCA root]# ping 192.163.1.264 bytes from 192.163.1.1: icmp_seq=1 ttl=128 time=0.207 ms64 bytes from 192.163.1.1: icmp_seq=1 ttl=128 time=0.100 ms64 bytes from 192.163.1.1: icmp_seq=1 ttl=128 time=0.96 ms64 bytes from 192.163.1.1: icmp_seq=1 ttl=128 time=0.96 ms4packets transmitted, 4 received, 0% loss, time 2000ms（11）配置vlan2的IP地址为10.65.1.8 255.255.255.0[yiyi-vlan2]int vlan 2[yiyi-Vlan-interface2]ip address 192.163.1.6 255.255.255.0[yiyi-Vlan-interface2]quit[yiyi]ip route-static 0.0.0.0 0.0.0.0 192.163.1.2[yiyi]]ip default-gateway 192.163.1.2[yiyi]saveSave current configuration to flash memory successfully.（12）在交换机上PING测试PC2[yiyi]ping 192.163.1.2From icmp Sequence=0 Destination Host UnreachableFrom icmp Sequence=1 Destination Host UnreachableFrom icmp Sequence=2 Destination Host UnreachableFrom icmp Sequence=3 Destination Host UnreachableFrom icmp Sequence=4 Destination Host Unreachable--- 192.163.1.2 ping statistics ---5 packets transmitted0 packets received100% packet loss之所以PING不通，原因可能有：vlan 与vlan 2之间不通，不通过虚拟局域网之间不能直接通信，需要通过路由器。

交换机基本配置命令实验报告实验题目：交换机基本配置命令实验报告实验目标：1. 了解交换机的基本配置命令。

2. 掌握交换机配置IP地址、VLAN、端口速率和双工模式等基本配置。

实验步骤：1. 进入交换机的命令行界面。

2. 配置交换机的基本参数，包括主机名、密码和登录方式。

3. 配置交换机的IP地址和子网掩码。

4. 配置交换机的VLAN。

5. 配置交换机的端口速率和双工模式。

6. 保存配置并退出。

实验工具和材料：1. 一台交换机。

2. 一台电脑。

实验过程：1. 将电脑与交换机通过网线连接。

2. 打开电脑的终端仿真软件，如SecureCRT或PuTTY。

3. 输入交换机的IP地址和登录方式，点击连接。

4. 输入用户名和密码登录交换机的命令行界面。

实验结果：1. 配置交换机的基本参数：a. 配置交换机的主机名：config t -> hostname Switch1b. 配置登录方式：config t -> line console 0 -> loginc. 配置密码：config t -> enable secret 密码 -> line vty 0 15 -> password 密码d. 保存配置：write memory2. 配置交换机的IP地址和子网掩码：a. 进入接口配置模式：config t -> interface vlan 1b. 配置IP地址和子网掩码：ip address 192.168.0.1 255.255.255.0c. 打开接口：no shutdownd. 保存配置：write memory3. 配置交换机的VLAN：a. 进入VLAN配置模式：config t -> vlan 10b. 配置VLAN名称：name VLAN10c. 将接口添加到VLAN：interface fastethernet 0/1 -> switchport mode access -> switchport access vlan 10d. 保存配置：write memory4. 配置交换机的端口速率和双工模式：a. 进入接口配置模式：config t -> interface fastethernet 0/1b. 配置速率：speed 100c. 配置双工模式：duplex fulld. 保存配置：write memory5. 保存配置并退出：a. 保存配置：write memoryb. 退出命令行界面：exitc. 断开与交换机的连接。

交换机的基本配置实验报告交换机的基本配置实验报告一、实验目的本实验旨在探索交换机的基本配置，并了解其在网络中的重要作用。

通过实际操作，加深对交换机的理解，掌握其基本配置方法和技巧。

二、实验原理交换机是一种用于连接计算机网络中多个设备的网络设备。

它能够根据目的地址将数据包转发到相应的目标设备，提高网络传输效率和安全性。

三、实验步骤1. 连接交换机：将交换机与计算机通过网线连接，确保物理连接正常。

2. 登录交换机：打开计算机上的终端软件，通过串口或Telnet方式登录交换机的控制台界面。

3. 配置基本信息：在控制台界面中，输入用户名和密码进行登录。

进入交换机的配置模式后，设置交换机的主机名、IP地址、子网掩码等基本信息，以便进行后续配置。

4. 配置端口：根据实际需求，对交换机的端口进行配置。

可以设置端口的速率、双工模式、VLAN等参数，以适应不同的网络环境和设备需求。

5. 配置VLAN：通过创建和配置虚拟局域网（VLAN），将交换机的端口划分为不同的广播域，增强网络的安全性和管理能力。

6. 配置链路聚合：通过将多个物理链路绑定为一个逻辑链路，提高链路的带宽和冗余性，增加网络的可靠性。

7. 配置STP：通过启用生成树协议（STP），防止网络中出现环路，避免广播风暴和数据包冲突，提高网络的稳定性。

8. 配置ACL：通过访问控制列表（ACL），对网络流量进行过滤和控制，保护网络的安全性和隐私。

9. 保存配置：在完成交换机的基本配置后，及时保存配置文件，以便下次启动时自动加载。

四、实验结果通过以上步骤，成功完成了交换机的基本配置。

经过测试，交换机能够正常工作，并能够按照配置的规则进行数据包的转发和处理。

各个端口、VLAN、链路聚合等功能也能够正常运行。

五、实验总结本次实验通过实际操作，深入了解了交换机的基本配置方法和技巧。

交换机作为网络中重要的设备，其配置对于网络的性能和安全至关重要。

合理配置交换机的端口、VLAN、链路聚合等参数，能够提高网络的传输效率和可靠性，增强网络的安全性和管理能力。

第1篇实验目的本次实验旨在让学生掌握基本网络组建的原理和方法，包括网络拓扑设计、设备配置、IP地址规划、子网划分以及网络测试等。

通过实际操作，使学生能够将理论知识应用到实际网络环境中，提高网络组建和故障排查的能力。

实验环境1. 硬件设备：路由器2台，交换机2台，PC机5台，网络线缆若干。

2. 软件环境：Windows操作系统，Packet Tracer网络模拟软件。

实验内容一、网络拓扑设计1. 拓扑结构：设计一个简单的星型拓扑结构，包括一个核心交换机和5个边缘PC 机。

2. 网络设备：核心交换机负责连接所有边缘PC机，边缘PC机通过交换机接入核心交换机。

二、设备配置1. 配置核心交换机：- 配置VLAN，为不同部门划分虚拟局域网。

- 配置端口，为每个端口分配VLAN。

- 配置路由，实现不同VLAN之间的通信。

2. 配置边缘交换机：- 配置端口，将端口连接到对应的PC机。

- 配置VLAN，与核心交换机保持一致。

3. 配置PC机：- 配置IP地址、子网掩码和默认网关。

- 配置DNS服务器地址。

三、IP地址规划与子网划分1. IP地址规划：采用192.168.1.0/24网段进行IP地址规划。

2. 子网划分：将192.168.1.0/24划分为两个子网，分别为192.168.1.0/25和192.168.1.128/25。

四、网络测试1. 测试设备连通性：使用ping命令测试PC机与核心交换机、边缘交换机以及其他PC机的连通性。

2. 测试路由功能：使用traceroute命令测试数据包从PC机到目标PC机的路由路径。

3. 测试VLAN功能：测试不同VLAN之间的通信是否正常。

实验步骤1. 搭建网络拓扑：在Packet Tracer中搭建实验拓扑，连接网络设备。

2. 配置设备：按照实验内容，对网络设备进行配置。

3. 规划IP地址与子网划分：规划IP地址，划分子网。

4. 测试网络：进行网络连通性、路由功能和VLAN功能的测试。

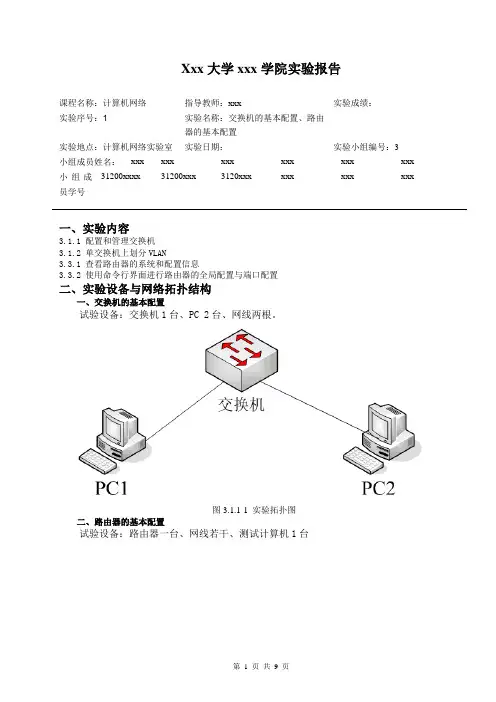

Xxx大学xxx学院实验报告课程名称：计算机网络指导教师：xxx 实验成绩：实验序号：1实验名称：交换机的基本配置、路由器的基本配置实验地点：计算机网络实验室实验日期：实验小组编号：3小组成员姓名：xxx xxx xxx xxx xxx xxx 31200xxxx 31200xxx 3120xxx xxx xxx xxx 小组成员学号一、实验内容3.1.1 配置和管理交换机3.1.2 单交换机上划分VLAN3.3.1 查看路由器的系统和配置信息3.3.2 使用命令行界面进行路由器的全局配置与端口配置二、实验设备与网络拓扑结构一、交换机的基本配置试验设备：交换机1台、PC 2台、网线两根。

图3.1.1-1 实验拓扑图二、路由器的基本配置试验设备：路由器一台、网线若干、测试计算机1台图3.3.1-1 实验拓扑图三、实验目的及要求1. 掌握交换机命令行各种操作模式的区别，以及模式之间的切换；2. 配置管理交换机，配置交换机端口的速率和双工模式；3. 熟悉交换机的基本操作技术。

4. 基于端口方式划分交换机VLAN5. 实现本交换机端口上连接的设备之间的安全隔离6. 掌握路由器命令行各种操作模式的区别，以及模式之间的切换7. 掌握路由器的全局的基本配置8. 掌握路由器端口的常用配置参数9. 查看路由器系统和配置信息，掌握当前路由器的工作状态四、实验内容与步骤一、交换机的基本配置1.交换机的配置【步骤一】按照实验拓扑图，连接好实验设备。

【步骤二】启动PC和交换机，不需要任何配置直接进入交换机的管理状态。

【步骤三】进入交换机的配置命令工作状态，配置交换机名称，配置过程如下。

(1)进入交换机的特权模式。

用到的命令：enable(2)进入交换机的配置模式。

用到的命令：configure terminal(3)将交换机的标识名称修改为S2328G。

用到的命令：hostname S2328G(4)退出交换机的配置。

用到的命令：exit 【步骤四】查看交换机的版本信息，查看过程如下。

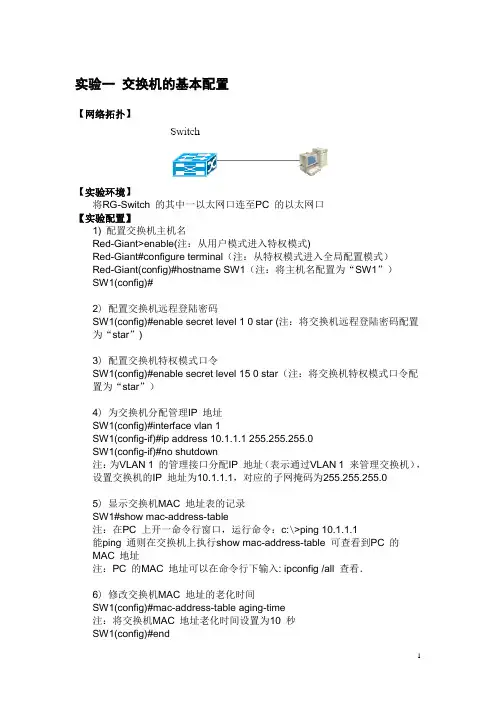

实验一交换机的基本配置一、实验目标：在终端上通过串口与网络设备Console接口连接，实现终端对设备的直接控制。

在完成连接后，输入交换机的配置命令，熟悉交换机的操作界面以及各基本命令的功能。

二、实验拓扑图：为了完成本次任务，搭建如图1-1所示的拓扑结构。

图1-1连接拓扑图三、实验步骤：1、按拓扑图完成终端和设备之间的连接用DB9或DB25接口的RS232串口线连接终端，用RJ45接口连接路由器的Console接口。

如果终端如笔记本电脑没有串口，可以使用转换器把USB转串口使用。

2、配置终端软件在PC上可以使用Windows 2000/XP自带的HyperTerminal（超级终端）软件，也可以使用其它软件，如SecureCRT。

首先介绍Windows操作系统提供的超级终端工具的配置。

（1）点击系统的[开始→程序→附件→通讯→超级终端]，进行超级终端连接。

（2）在出现图1-2时，按要求输入有关的位置信息：国家/地区代码、地区电话号码编号和用来拨外线的电话号码。

图1-2 位置信息（3）弹出[连接说明]对话框时，为新建的连接输入名称并为该连接选择图标。

如图1-3所示。

图1-3 新建连接（4）根据配置线所连接的串行口，选择连接串行口为COM1（依实际情况选择PC机所使用的串口）。

如图1-4所示。

图1-4 连接配置资料（5）设置所选串行口的端口属性端口属性的设置主要包括以下内容：波特率“9600”，数据位“8”，奇偶校验“无”，停止位“1”，数据流控制“无”，如图1-5所示。

图1-5 端口属性配置设置如果使用SecureCRT软件进行配置，连接步骤如下：运行SecureCRT>在文件菜单点击快速连接>选择协议为Serial>设置参数，如图1-6所示。

图1-6参数设置3、检查连接是否正常软件配置完毕点击连接并按回车键，正常情况下应出现<Quidway>之类的命令提示符如果没有任何反应，请检查软件参数配置，特别是COM端口是否正确。

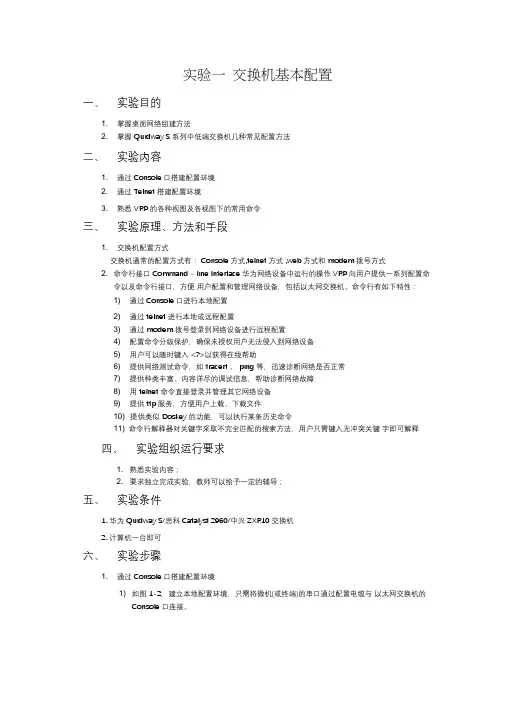

实验一交换机基本配置一、实验目的1. 掌握桌面网络组建方法2. 掌握Quidway S 系列中低端交换机几种常见配置方法二、实验内容1. 通过Console 口搭建配置环境2. 通过Telnet 搭建配置环境3. 熟悉VRP 的各种视图及各视图下的常用命令三、实验原理、方法和手段1. 交换机配置方式交换机通常的配置方式有：Console 方式,telnet 方式,web 方式和modem 拨号方式2. 命令行接口Command - line Interface 华为网络设备中运行的操作VRP向用户提供一系列配置命令以及命令行接口，方便用户配置和管理网络设备，包括以太网交换机。

命令行有如下特性：1) 通过Console 口进行本地配置2) 通过telnet 进行本地或远程配置3) 通过modem 拨号登录到网络设备进行远程配置4) 配置命令分级保护，确保未授权用户无法侵入到网络设备5) 用户可以随时键入<?>以获得在线帮助6) 提供网络测试命令，如tracert 、ping 等，迅速诊断网络是否正常7) 提供种类丰富、内容详尽的调试信息，帮助诊断网络故障8) 用telnet 命令直接登录并管理其它网络设备9) 提供ftp 服务，方便用户上载、下载文件10) 提供类似Doskey 的功能，可以执行某条历史命令11) 命令行解释器对关键字采取不完全匹配的搜索方法，用户只需键入无冲突关键字即可解释四、实验组织运行要求1. 熟悉实验内容；2. 要求独立完成实验，教师可以给予一定的辅导；五、实验条件1. 华为Quidway S/思科Catalyst 2960/中兴ZXR10 交换机2. 计算机一台即可六、实验步骤1. 通过Console 口搭建配置环境1) 如图1-2，建立本地配置环境，只需将微机(或终端)的串口通过配置电缆与以太网交换机的Console 口连接。

2) 在微机上运行终端仿真程序 (如Windows 的超级终端) ，设置终端通信参数为：波特率为9600bit/s 、8 位数据位、1 位停止位、无校验和无流控，并选择终端类型为VT100，如图1-2至图1-3 所示：3) 以太网交换机上电，终端上显示以太网交换机自检信息，自检结束后提示用户输入回车，之后将出现命令行提示符。

计算机网络（实验一_网络命令使用和网络服务配置）《计算机网络》课程实验报告实验一：网络命令、工具使用和服务器配置●写出几个你所熟悉的网络测试命令●简要说明服务器远程登录的开启和登录账户的建立步骤1.开始→控制面板（小图标）→程序和功能→打开或关闭Windows功能→选择Telnet服务器、客户端所有选项→确定，稍微等几分钟。

2.管理工具→计算机管理→本地用户和组→用户→添加用户→组→RemoteDesktop user右键→添加到组，添加新建立的用户。

3.计算机右键→属性→远程设置→选择”仅允许运行使用网络级别身份验证的远程桌面的计算机连接”→确定。

4.开始→远程桌面连接→输入远程主机IP地址→连接→输入用户名、密码→确定。

实验过程中遇到的问题如何解决的？（10分）得分：问题1：无法成功远程桌面连接。

解决过程：检查自己的telnet 配置，检查无误；检查目标计算机的配置，remote desktop service 服务被禁用。

配置目标计算机：将目标计算机remote desktop service 服务启动类型更改为手动，并启用该服务。

问题2：无法启动ftp站点。

解决过程：错误提示“可能有其他进程占用了设置的端口”，但使用netstat命令并没有发现这一现象，重新设置端口问题还是没有解决，最终使用netsh winsock reset重置了网络设置，重启后问题解决。

quit 退出telnet。

容二：（20分）得分：说明利用T elnet进行应用层协议（HTTP 或SMTP或POP3）实验过程。

1.打开DOS 命令界面2.输入telnet .mircosoft. 803.ctrl+] 进入命令模式4.键入set localecho 并回车5.键入GET /HTTP/1.16.Host: .mircosoft. 并回车2 次容三：（20分）得分：简要说明FTP Server的配置过程和FTP 主要命令的作用，实验过程截图1.开始→控制面板（小图标）→程序和功能→打开或关闭Windows 功能→选择Internet信息服务所有选项→确定，稍微等几分钟。
