计算机网络-实验1 交换机的基本配置

计算机通信技术实验1交换机的基本配置电⼦信息学院实验报告书课程名：《计算机通信技术》题⽬：交换机的基本配置班级： xx1411学号： xxxxxxxxxx姓名： xx实验时间 4.14实验⼀交换机的基本配置⼀、实验⽬的1、理解和掌握通过控制台端⼝对交换机进⾏访问、设置和管理的⽅法；2、掌握交换机配置的基本命令、⽅法和步骤。

⼆、实验设备1、Cisco Catalyst 2950系列交换机2台，型号不限。

2、2台PC，操作系统为Windows系列，装有超级终端程序。

3、Console电缆和若⼲根直通线。

三、实验要求1、按实验内容进⾏交换机的配置，验证配置的正确性2、将本实验的实验⽬的、实验内容、实验结果和实验⼩结记录在实验报告纸上。

四、知识要点交换机是⼀种数据链路层设备，运⾏以太⽹通信协议。

Cisco交换机产品以“Catalyst”为标志，包含2900、2918、2940、2960、3560-E、3560、3750-E、3750、4500、4900、6500等众多系列。

1交换机的配置⽅式1)交换机的本地配置连接Cisco交换机上⼀般都有⼀个“Console”端⼝，它是专门⽤于对交换机进⾏本地配置和管理的。

通过Console端⼝连接并配置交换机，是配置和管理交换机必须经过的步骤。

2）利⽤Telnet虚拟终端配置Cisco交换机或路由器通过不同的配置模式来区分命令的执⾏权限（级别）。

在不同模式下，允许执⾏的命令不相同。

1）⽤户EXEC模式–该模式的权限最低，只能执⾏⼀组有限的命令，这些命令主要是查看系统信息的命令Show)、⽹络诊断调试命令（如ping.traceroute等）、终端登录( Telnet)以及进⼊特权模式的命令(enable)等。

–此时的命令⾏提⽰符为“>”，例如“Switch>”。

2）特权EXEC模式–⽤户EXEC模式下，执⾏enable命令，将进⼊到特权EXEC模式。

进⼈该模式后，就能执⾏IOS提供的所有命令。

交换机的基本配置实验步骤1.连接交换机：将计算机与交换机通过网线连接，确保连接稳定。

2. 确认网络设备：打开电脑的命令提示符或终端，并输入ipconfig命令（Windows系统）或ifconfig命令（Linux系统），确认计算机连接的交换机的IP地址。

3.登录管理界面：在浏览器的地址栏中输入交换机的IP地址，打开交换机的管理界面。

4. 输入用户名和密码：根据交换机的型号和厂商不同，登录界面的用户名和密码会有所变化。

一般来说，常见的默认用户名是admin，密码可以是admin或空白。

5.创建VLAN：在管理界面中，找到VLAN（虚拟局域网）配置的选项，点击新建VLAN按钮。

输入VLAN的ID和名称，然后保存设置。

重复此步骤可以创建多个VLAN。

6.配置VLAN端口：找到端口配置的选项，选择要配置的端口，并将其绑定到相应的VLAN。

可以将多个端口绑定到同一个VLAN，也可以将端口绑定到不同的VLAN。

7. 配置端口模式：找到端口模式配置的选项，选择要配置的端口，并设置端口的工作模式。

常见的端口模式有access（普通接入模式）和trunk（干道模式）。

选择相应的模式后保存设置。

8.配置端口安全：找到端口安全配置的选项，选择要配置的端口，并设置端口安全的参数。

可以设置最大允许连接的MAC地址数量、报警策略等。

9.配置端口速率限制：找到端口速率限制配置的选项，选择要配置的端口，并设置端口的最大发送和接收速率。

可以根据需要对端口的速率进行限制。

10.保存并应用配置：在所有配置都完成后，需要点击保存或应用配置的按钮，使配置生效。

有些交换机还需要重启才能使新配置生效。

11. 验证配置：在配置应用后，需要验证设备是否按照配置正常工作。

可以通过ping命令或其他网络工具来测试不同设备之间的连通性。

12.备份配置：完成配置后，建议备份交换机的配置文件。

这样，如果需要恢复交换机的配置或将同样的配置应用到其他交换机，就可以方便地进行操作。

一、实验目的1. 熟悉交换机的基本功能和工作原理；2. 掌握交换机的基本配置方法，包括端口配置、VLAN配置、STP配置等；3. 学会使用交换机进行网络管理，确保网络稳定运行。

二、实验环境1. 交换机：Cisco Catalyst 2960；2. 计算机终端：一台；3. 网络线缆：直通线、交叉线各一条；4. 路由器：一台（可选）。

三、实验内容1. 交换机基本配置；2. VLAN配置；3. STP配置；4. 交换机远程登录配置。

四、实验步骤1. 交换机基本配置（1）连接交换机与计算机终端，使用控制台线缆（Console线）连接交换机的Console口和计算机的串口。

（2）打开计算机终端，设置串口参数：波特率9600，数据位8，停止位1，校验位None。

（3）在计算机终端中输入交换机的默认IP地址，登录交换机。

（4）配置交换机的基本信息，如主机名、密码等。

（5）配置交换机的管理IP地址，以便远程登录。

2. VLAN配置（1）进入全局配置模式，创建VLAN。

（2）将端口分配到相应的VLAN。

（3）配置VLAN间路由（可选）。

3. STP配置（1）进入全局配置模式，启用STP。

（2）配置STP的根桥选举。

（3）配置STP的端口优先级和成本。

4. 交换机远程登录配置（1）配置交换机的Telnet服务。

（2）设置Telnet登录的用户名和密码。

（3）测试远程登录功能。

五、实验结果与分析1. 交换机基本配置实验结果显示，交换机已成功登录，并配置了基本信息和管理IP地址。

这表明交换机已具备基本网络功能。

2. VLAN配置实验结果显示，成功创建了VLAN，并将端口分配到了相应的VLAN。

这表明交换机已具备VLAN隔离功能。

3. STP配置实验结果显示，STP已成功启用，并配置了根桥选举、端口优先级和成本。

这表明交换机已具备STP保护功能。

4. 交换机远程登录配置实验结果显示，成功配置了Telnet服务，并设置了登录用户名和密码。

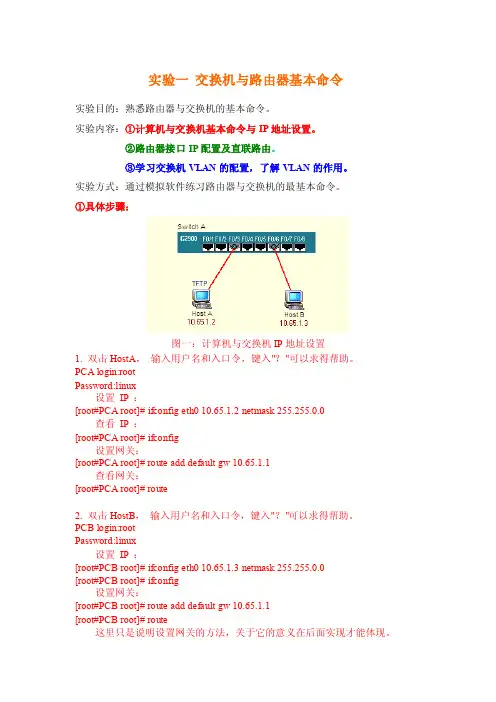

实验一交换机与路由器基本命令实验目的：熟悉路由器与交换机的基本命令。

实验内容：①计算机与交换机基本命令与IP地址设置。

②路由器接口IP配置及直联路由。

③学习交换机VLAN的配置，了解VLAN的作用。

实验方式：通过模拟软件练习路由器与交换机的最基本命令。

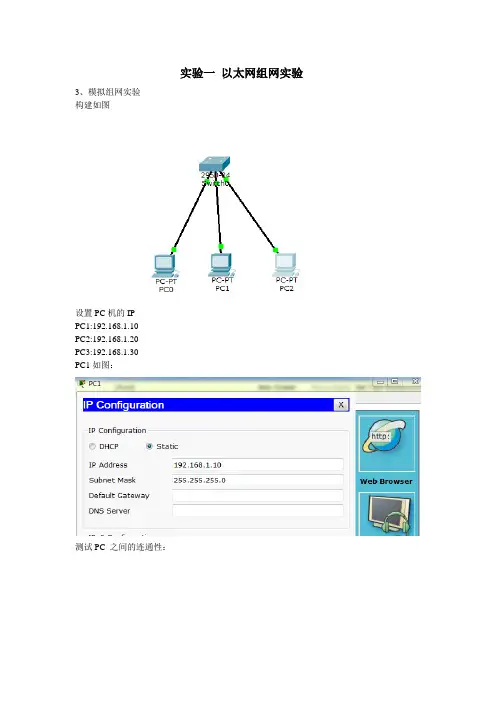

①具体步骤：图一：计算机与交换机IP地址设置1. 双击HostA，输入用户名和入口令，键入"？"可以求得帮助。

PCA login:rootPassword:linux设置IP ：[root#PCA root]# ifconfig eth0 10.65.1.2 netmask 255.255.0.0查看IP ：[root#PCA root]# ifconfig设置网关：[root#PCA root]# route add default gw 10.65.1.1查看网关：[root#PCA root]# route2. 双击HostB，输入用户名和入口令，键入"？"可以求得帮助。

PCB login:rootPassword:linux设置IP ：[root#PCB root]# ifconfig eth0 10.65.1.3 netmask 255.255.0.0[root#PCB root]# ifconfig设置网关：[root#PCB root]# route add default gw 10.65.1.1[root#PCB root]# route这里只是说明设置网关的方法，关于它的意义在后面实现才能体现。

[root@PCA root]# ping 10.65.1.2 (通)[root@PCA root]# ping 10.65.1.3 (通)[root@PCB root]# ping 10.65.1.2 (通)[root@PCB root]# ping 10.65.1.3 (通)可见交换机不用做任何设置，就可以让两个计算机连通。

理院、系电子科学与技术专业 11 年级 1113 班试验时间 2013 年 10 月日姓名林伟雄学号 201111911313实验名称交换机基本配置同组同学实验成绩一、实验目的1、了解交换机的作用。

2、掌握交换机的基本配置方法。

3、熟悉Packet Tracer 5.3 交换机模拟软件的使用。

二、实验仪器设备及软件以太网交换机一台、一台PC、专用配置电缆一根、网线一根。

三、实验步骤1、在任何模式下，用户在输入命令时，不用全部将其输入，只要前几个字母能够唯一标识该命令便可，在此时按Tab键将显示全称。

2、在任何模式下，输入一个“？”即可显示所有在该模式下的命令。

3、如果不会拼写某个命令，可以键入开始的几个字母，在其后紧跟一个“？”，交换机即显示有什么样的命令与其匹配。

4、如不知道命令后面的参数应是什么，可以在该命令的关键字后加一个空格，键入“？”，交换机即会提示与“？”对应的参数是什么，例如，Switch#show？5、要删除某条配置命令，在原配置命令前加一个no和空格。

6、了解交换机各种配置模式的功能。

7、修改交换机名称和密码。

退到上一层模式用“exit”，要退到特权模式用“end”。

查看交换机配置文件信息用show startup-config，查看当前所有配置信息用show running-config。

重启交换机用reload命令。

8、将IP地址和telnet配置好。

9、连接登录到真正cisco设备的过程，有以下四种方式：a、通过Console终端方式；b、通过telnet远程访问；c、通过Web管理界面；d、通过网管软件。

步骤1：要连接一台还没配置的新交换机或者没有管理IP地址的交换机，只能用终端方式访问，利用console线连接设备的console口与PC机的串口。

步骤2：设置好交换机的管理IP地址后，就可以通过telnet登录到交换机，进行管理。

步骤3：PC机telnet到该地址上访问。

实验交换机的基本配置2、远程配置方式Telnet方式Telnet协议是一种远程访问协议，可以用它登录到远程计算机、网络设备或专用TCP／IP网络。

Windows 95／98及其以后的Windows系统、UNIX／Linux等系统中都内置有Telnet客户端程序，我们就可以用它来实现与远程交换机的通信。

在使用Telnet连接至交换机前，应当确认已经做好以下准备工作：·在用于管理的计算机中安装有TCP／IP协议，并配置好了IP地址信息。

·在被管理的交换机上已经配置好IP地址信息。

如果尚未配置IP地址信息，则必须通过Console端口进行设置。

·在被管理的交换机上建立了具有管理权限的用户帐户。

如果没有建立新的帐户，则Cisco交换机默认的管理员帐户为”Admin“。

连接交换机a.先启动交换机，等待OK灯不闪烁；b.点击“开始”——“运行”——输入“cmd”——输入“telnet 192.168.10*.10”，连接到不同的交换机上。

c.所需密码均为“cisco”。

在此步骤中思考以下问题：1、交换机的型号是什么？2、交换机的以太网地址是什么？3、交换机上有些什么样的端口？交换机配置模式及帮助交换机配置模式是用于不同级别的命令对交换机进行配置，同时提供了一定的安全性、规范性。

对于几种配置模式的学习，需要不断的使用才可掌握。

几种配置模式如下：普通用户模式：开机直接进入普通用户模式，在该模式下我们只能查询交换机的一些基础信息，如版本号（show version）。

提示信息：switch>特权用户模式：在普通用户模式下输入enable 命令即可进入特权用户模式，在该模式下我们可以查看交换机的配置信息和调试信息等等。

提示信息：switch#全局配置模式：在特权用户模式下输入configure terminal 命令即可进入全局配置模式，在该模式下主要完成全局参数的配置。

提示信息：switch(config)#接口配置模式：在全局配置模式下输入interface interface-list 即可进入接口配置模式，在该模式下主要完成接口参数的配置。

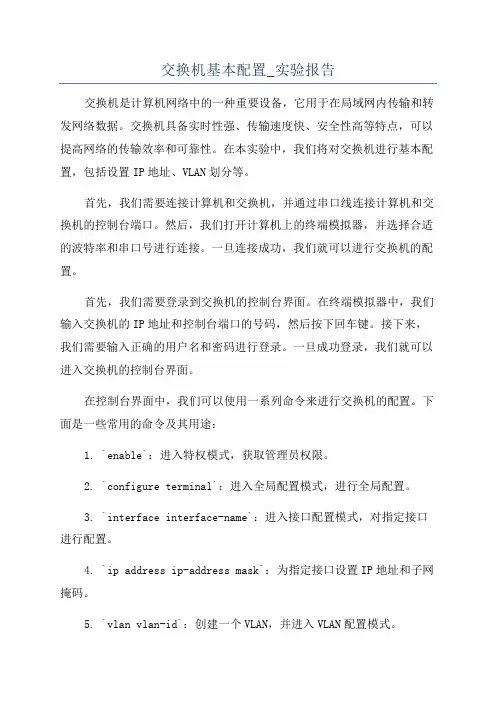

交换机实验实验报告1. 引言交换机是计算机网络中常见的网络设备之一，其作用是在局域网中实现包的转发和交换。

本实验旨在深入了解交换机的工作原理和功能，并通过实验验证其在网络通信中的作用。

2. 实验目的- 了解交换机的基本工作原理和功能- 掌握交换机的配置和管理方法- 验证交换机在网络通信中的作用3. 实验设备- 交换机- 计算机4. 实验步骤步骤一：交换机的基本配置首先，将交换机与计算机通过网线相连。

然后，通过计算机的网卡配置界面，设置计算机的IP地址和子网掩码。

接下来，打开交换机的管理界面，进入交换机的配置模式。

在配置模式下，设置交换机的IP地址、子网掩码和网关。

保存配置并重启交换机。

步骤二：交换机的端口配置进入交换机的管理界面，配置交换机的端口参数。

设置端口的速率、双工模式等参数，确保交换机能够正常工作。

步骤三：交换机的VLAN配置在交换机的管理界面中，设置VLAN（虚拟局域网）参数。

创建VLAN并将不同端口划分到不同的VLAN中，以实现不同VLAN 之间的隔离和通信。

步骤四：交换机的链路聚合配置在交换机的管理界面中，设置链路聚合（Link Aggregation）参数。

通过将多个端口绑定在一起，实现带宽的合并，提高网络性能和可靠性。

步骤五：实验验证交换机功能通过在不同VLAN中的计算机之间进行通信测试，验证交换机的VLAN功能。

同时，通过启用链路聚合，测试网络的带宽和传输性能是否得到提升。

5. 实验结果与分析通过实验，我们成功配置了交换机的基本参数，包括IP地址、子网掩码和网关。

同时，我们针对不同的需求创建了不同的VLAN，并成功将端口划分到相应的VLAN中。

通过对不同VLAN中的计算机进行通信测试，我们发现交换机能够实现不同VLAN之间的隔离，并确保数据的准确传输。

此外，通过启用链路聚合，我们成功将多个端口的带宽合并，提高了网络的传输性能。

6. 实验总结通过本次实验，我们深入了解了交换机的工作原理和功能，并掌握了交换机的基本配置和管理方法。

实验一交换机基本配置实验实验目的1．掌握交换机的初始配置；2．掌握交换机的网络设置；实验原理略实验步骤图1-1在实际中，配置交换机或者路由器一般有两种方式。

一种是现场通过交换机的Console 口进行配置；另外一种是对二层交换机的vlan设置IP地址，从而可以实现远程IP登录管理。

练习一：交换机的管理按图1-1配置PC1的IP地址和子网掩码。

通过Console控制口对交换机Switch1进行配置，使得PC机能够远程telnet登录到交换机上。

1. Switch1的配置Swtich> enable #进入特权视图#先清空以前的配置Switch#erase startup-config #在提示行中直接回车即可#重新启动交换机Switch#reload练习二：交换机端口聚合的配置图1-21.按图1-2拓扑图连线2.在Switch1的配置3.在Switch2的配置4.查看聚合信息（1）执行ping操作，测试连通性，产生数据包。

Switch1#测试结果：交换机Switch1与Switch2是连通的。

Switch1#show interface fa0/1 Switch1#show interface vlan 1Switch2#show interface fa0/1 Switch2#show interface vlan 1实验二交换机VLAN配置实验目的1掌握在交换机上创建/删除VLAN的方法；2掌握VLAN接口配置的方法；3了解并掌握交换机VLAN的性质。

实验学时4学时实验类型综合型实验内容1 通过VLAN的配置进行信息隔离；2 测试属于同一个VLAN的机器可以连通，不同VLAN的机器在第二层不能连通。

实验原理以太网交换技术的一个主要方面是VLAN（Virtual Local Network，虚拟局域网），它使用交换机将工作站和服务器聚集在逻辑概念的组中，既是一种通过将局域网内的设置逻辑地而不是物理地划分成一个个网段，从而实现虚拟工作组的技术。

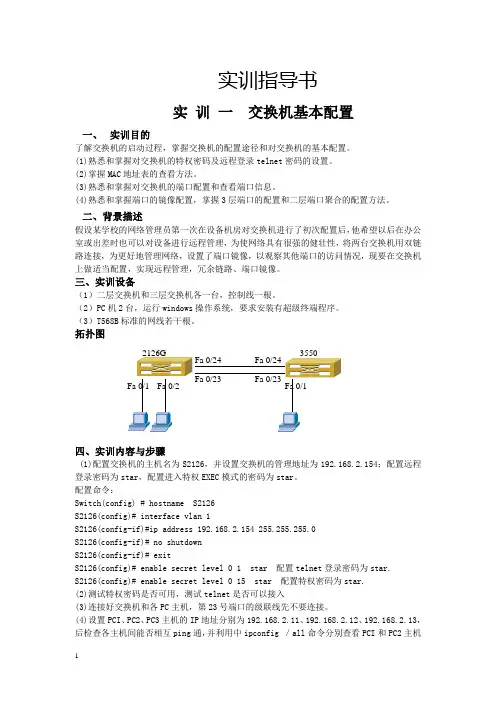

实训指导书实 训 一 交换机基本配置一、 实训目的了解交换机的启动过程，掌握交换机的配置途径和对交换机的基本配置。

(1)熟悉和掌握对交换机的特权密码及远程登录telnet 密码的设置。

(2)掌握MAC 地址表的查看方法。

(3)熟悉和掌握对交换机的端口配置和查看端口信息。

(4)熟悉和掌握端口的镜像配置，掌握3层端口的配置和二层端口聚合的配置方法。

二、背景描述假设某学校的网络管理员第一次在设备机房对交换机进行了初次配置后，他希望以后在办公室或出差时也可以对设备进行远程管理，为使网络具有很强的健壮性，将两台交换机用双链路连接，为更好地管理网络，设置了端口镜像，以观察其他端口的访问情况，现要在交换机上做适当配置，实现远程管理，冗余链路、端口镜像。

三、实训设备（1）二层交换机和三层交换机各一台，控制线一根。

（2）PC 机2台，运行windows 操作系统，要求安装有超级终端程序。

（3）T568B 标准的网线若干根。

拓扑图四、实训内容与步骤(1)配置交换机的主机名为S2126，并设置交换机的管理地址为192.168.2.154；配置远程登录密码为star ，配置进入特权EXEC 模式的密码为star 。

配置命令：Switch(config) # hostname S2126 S2126(config)# interface vlan 1S2126(config-if)#ip address 192.168.2.154 255.255.255.0 S2126(config-if)# no shutdown S2126(config-if)# exitS2126(config)# enable secret level 0 1 star 配置telnet 登录密码为star. S2126(config)# enable secret level 0 15 star 配置特权密码为star. (2)测试特权密码是否可用，测试telnet 是否可以接入(3)连接好交换机和各PC 主机，第23号端口的级联线先不要连接。
