第九章园林工程图--园林总平面图园林设计的五阶段1、任务书阶段2、基地调查和分析阶段3、方案设计阶段4、初步设计阶段5、施工图设计阶段方案设计阶段* 设计图纸：* 1、场地现状图* 2、总平面图* 3、功能分区图* 4、种植设计总平面图* 5、主要景点的大平面图* 6、主要景点的立面图或效果图* 7、设备管网与场地外线衔接的示意图或文字说明初步设计阶段* 设计图纸（园林景观专业）* 1、总平面图* 2、竖向布置图* 3、种植设计总平面图* 4、水景设计图* 5、铺装设计图* 6、园林景观建筑、小品设计图* 7、设备管网与场地外线衔接的示意图或文字说明施工图设计阶段* 设计图纸（园林景观专业）* 1、总平面图、平面分区图及分区放大平面图* 2、竖向布置图* 3、种植设计总平面图及种植详图* 4、水景设计图及详图* 5、铺装设计图及详图* 6、园林景观建筑、小品设计图及详图* 7、设备管网与场地外线衔接的示意图或文字说明园林工程图根据内容和作用的不同可分为：园林设计图：包括园林总平面图、竖向设计图、种植设计图。

园林施工图：建筑施工图：园林建筑施工图、假山工程图、园路工程图、驳岸工程图。

结构施工图设备施工图总平面图是园林总体规划设计图的简称，它表明了一个区域范围内园林总体规划设计的内容，反映了组成园林各个部分之间的平面关系及长宽尺寸，它是反映园林工程总体设计意图的主要图纸，也是绘制其它图纸及造园施工的依据。

第一节总平面图的内容总平面图是表现整个规划区域范围内各造园要素及周围环境的水平正投影图。

总平面图图纸上应反映出地形现状、山石水体、道路系统、植物的种植位置、建筑物位置、风景透视线、定点放线的依据等。

主要内容有：一、图名、图例。

二、规划用地区域现状及规划的范围。

二、对原有地形地貌等自然状况的改造和新的规划。

四、以详细尺寸或坐标网格标明山石、建筑物、道路、水系系统及地下或架空管线的位置和外轮廓，并注明其标高。

园林景观制图标准（参考）一、依据GB/T50001-2010 房屋建筑制图统一标准GB/T50103-2010 总图制图标准GB/T50104-2010 建筑制图标准二、图幅1.规格：图纸的短边尺寸不应加长，A0～A3幅面长边尺寸可加长。

建议景观采用A3为主图幅。

2.样式：图纸以短边作为垂直边应为横式，以短边作为水平边应为立式。

A0～A3图纸宜横式使用；必要时，也可立式使用。

3.图框：图框包含以下分区：制图区、索引图区、标题栏区、图章区。

其中标题栏包含：设计单位名称、备注、建设单位名称、项目名称、修订栏、签署栏、图纸名称、图纸信息等，会签栏也可以放在标题栏区内。

三、图纸样式1.图线：2.文字：文字样式采用天正默认样式Standard：中字GBCBIG，西字GBENOR，字高3.5，间距6（一般将文字放在布局中标注）3.标注：标注样式采用天正默认样式Standard：间距6（一般将标注放在模型中，但要注意调整比例）4.符号：符号采用天正符号（一般将符号放在布局中标注）四、图层（详见CAD图纸，根据图纸内容选择图层）五、图别：分为总平、景施、水施、电施、绿施六、图纸命名一）LN：landscape note1. LN-0.00 封面2. LN-1.01 目录-1LN-1.02 目录-2……3. LN-2.01 设计说明-1LN-2.02 设计说明-2……4. LN-3.01 物料图示-1LN-3.02 物料图示-2……二）LS：landscape site 硬质景观1. LS-1.01 园林景观总平面图LS-1.02 园林景观分区索引图LS-1.03 园林景观尺寸定位图LS-1.04 园林景观竖向标高图（含等高线地形）……2. LS- A区景观平面图（含标高）LS- A区景观尺寸图LS- A区景观铺装平面图LS- A区景观结构索引图LS- B区景观平面图（含标高）LS- B区景观尺寸图LS- B区景观铺装平面图LS- B区景观结构索引图……3. LS-3.01 园林景观节点立（剖）面图-1LS-3.02 园林景观节点立（剖）面图-2……4. LS- 铺装标准详图-1LS- 铺装标准详图-2……LS- 台阶标准详图-1LS- 台阶标准详图-2……LS-4.03 路沿石标准详图……LS- A区廊架做法详图-1LS- A区廊架做法详图-2……三）LI：landscape i 给排水1. LI-1.00 园林景观给水平面图2. LI-2.00 园林景观给排平面图四）LE：landscape electricity 电力1. LE-1.00 园林景观供电说明2. LE-2.00 园林景观供电平面图五）LF：landscape facilities 附属设施1. LF-1.00 园林景观设施平面图（含坐凳、座椅、垃圾箱、花钵等）六）LP：landscape plant 植物绿化1. LP-1.01 园林植物平面图LP-1.02 园林植物苗木表……2. LP- A区植物平面图LP- A区植物乔木平面图LP- A区植物灌木平面图……LP- B区植物平面图LP- B区植物乔木平面图LP- B区植物灌木平面图……七、常用基本图例自然土壤：夯实土壤：EARTH碎石垫层：GRA VEL灰土垫层：DASH三合土垫层：级配砾石：级配砾石C20混凝土：AR-CONCC25钢筋混凝土：钢筋混凝土M10砖砌体：ANSI31毛石砌体：STONES防水层：PL(虚线DASHED，全局比例10)多空材料：ANSI37石材：ANSI36木材：采用天正图例金属：STEEL八、图样画法1.三视图：①平面图：顶(附)视图、仰视图②正立面图：前立面图、后立面图、展开立面图③侧立面图：左立面图、右立面图、展开立面图2.剖面图、断面图：3.轴测图：正等轴测图、正面斜轴测图、水平斜轴测图4.透视图：5.简化法：对称、立剖面结合、相同尺寸标注、折断画法。

88张高质量庭院设计平面图开通黄钻88张高质量庭院设计平面图ly/286344996/infocenter?ptsig=9hap58GtuyBB1Ouz6E22yGIAyM5iJUE2UG25hGAao7k_风格是庭园设计中需要优先确立的内容，本章重点介绍各种风格的特点和如何选择适用的风格。

一、庭园风格的分类和特征（一）布局上说分为三大类：规则式、自然式、混合式1、规则式风格的构图多为几何图形，垂直要素也常为规则的球体、圆柱体、圆锥体等。

规则式庭园又分为对称式和不对称式，对称式有两条中轴线，在庭园中心点相交，将庭园分成完全对称的4个部分，规则对称式庭园庄重大气，给人以宁静、稳定、秩序井然的感觉；不对称式庭园的两条轴线不在庭园的中心点相交，单种构成要素也常为奇数，不同几何形状的构成要素布局只注重调整庭园视觉重心而不强调重复。

相对于前者，后者较有动感且显活泼。

2、自然式庭园是完全模仿纯天然景观的野趣美，不采用有明显人工痕迹的结构和材料。

设计上追求虽由人做，宛如天成的美学境界。

即使一定要建的硬质构造物，也采用天然木材或当地的石料，以使之融入周围环境。

3、大部分庭园兼有规则式和自然式的特点，这就是混合式庭园。

这有三类表现形式，一类是规则的构成元素呈自然式布局，欧洲古典贵族庭园多有此类特点；第二类是自然式构成元素呈规则式布局。

如北方的四合院庭园；第三类是规则的硬质构造物与自然的软质元素自然连接，新近的上海别墅庭院大部分场地尽管不对称，但靠近住宅的部分还是规则的，你可以将方形或圆形的硬质铺地与天然的植物景观和外缘不规则的草坪结合在一起。

如果一块地既不是严格的几何形状又不是奇形怪状的天然状态，此法可在其中找到平衡。

（二）从文化特征上分为三大类：中式、日式和欧式1、中式庭园有三个支流：北方的四合院庭园、江南的写意山水、岭南园林；其中江南园林成就最高，数量也最多。

中式庭园有着浓郁的古典水墨山水画意境。

构图上以曲线为主，讲究曲径通幽，忌讳一览无余，讲究风水的”聚气”,庭园是由建筑、山水、花木共同组成的艺术品，建筑以木质的亭台、台、廊、榭为主，月洞门、花格窗式的黛瓦粉墙起到或阻隔或引导或分割视线和游径和作用。

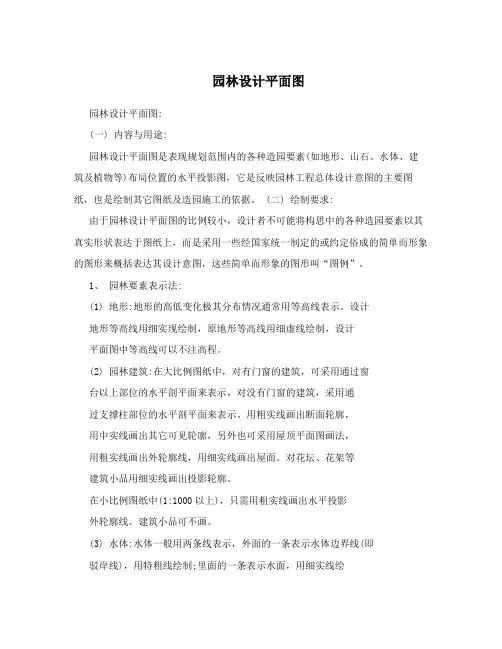

园林设计平面图园林设计平面图:(一) 内容与用途:园林设计平面图是表现规划范围内的各种造园要素(如地形、山石、水体、建筑及植物等)布局位置的水平投影图，它是反映园林工程总体设计意图的主要图纸，也是绘制其它图纸及造园施工的依据。

(二) 绘制要求:由于园林设计平面图的比例较小，设计者不可能将构思中的各种造园要素以其真实形状表达于图纸上，而是采用一些经国家统一制定的或约定俗成的简单而形象的图形来概括表达其设计意图，这些简单而形象的图形叫“图例”。

1、园林要素表示法:(1) 地形:地形的高低变化极其分布情况通常用等高线表示。

设计地形等高线用细实现绘制，原地形等高线用细虚线绘制，设计平面图中等高线可以不注高程。

(2) 园林建筑:在大比例图纸中，对有门窗的建筑，可采用通过窗台以上部位的水平剖平面来表示，对没有门窗的建筑，采用通过支撑柱部位的水平剖平面来表示。

用粗实线画出断面轮廓，用中实线画出其它可见轮廓，另外也可采用屋顶平面图画法，用粗实线画出外轮廓线，用细实线画出屋面。

对花坛、花架等建筑小品用细实线画出投影轮廓。

在小比例图纸中(1:1000以上)，只需用粗实线画出水平投影外轮廓线。

建筑小品可不画。

(3) 水体:水体一般用两条线表示，外面的一条表示水体边界线(即驳岸线)，用特粗线绘制;里面的一条表示水面，用细实线绘制。

(4) 山石:山石均采用其水平投影轮廓线概括表示，以粗视线绘出边缘轮廓，以细实线绘出皴纹。

(5) 园路:用细实线画出路缘，对铺装路面也可按设计图案绘出。

(6) 植物:园林植物由于种类繁多，姿态各异，平面图无法详尽的表达，一般采用图例作概括的表示，所绘图例应区分针叶树、阔叶树、常绿树、落叶树、乔木、灌木、绿篱、花卉、草坪、水生植物等，对常绿植物在图例中应画出间距相等的细视线表示。

绘制植物平面图图例时，要注意曲线过渡自然，图形应形象、概括。

树冠的投影，要按照成龄以后的树冠大小画。

2、标注定位尺寸或坐标网设计平面图中定位方式有两种，一种是根据原有景物定位，标注新设计的景物与原有景物之间的相对距离，例如现有道路与原有道路中心现之间的距离。
