地球物理数据处理与解释方法地球物理学是一门研究地球内部构造、能源资源勘探和环境保护等领域的学科。
在地球物理研究中，数据处理与解释是非常关键的步骤。
本文探讨地球物理数据的处理方法和解释技术，旨在提供一些指导和参考。
一、数据采集与处理数据采集是地球物理研究的第一步，常用的数据采集方法有地震勘探、重力测量、磁力测量和电磁测量等。
在数据采集之后，需要进行一系列的数据处理操作，以提取出有用的地质信息。
1. 数据质量控制在数据采集过程中，存在各种误差和干扰源，因此需要进行数据质量控制，以确保采集到的数据可靠有效。
常用的方法包括数据滤波、去噪和去除异常数据等。
2. 数据校正数据校正是为了消除采集过程中的系统误差和环境影响，常见的校正方法有仪器响应校正、大地水准面校正和磁场的正演反演等。
3. 数据插值与重建在实际采集中，有些地区可能存在数据缺失或者稀疏情况。
此时，需要借助插值和重建技术，对数据进行填补和恢复。
常用的插值方法有克里金插值、反距离权重插值和样条插值等。
4. 数据分析与特征提取数据分析是对采集到的数据进行统计和图形化处理，以便从中提取出地下结构和特征信息。
常用的分析方法包括频谱分析、小波分析和统计分析等。
二、数据解释与成像数据解释是根据处理后的数据，推导地下结构和属性的过程。
地球物理数据解释的目标包括确定地层边界、结构解译和矿产资源勘探等。
1. 反演方法反演是地球物理数据处理中最核心的环节之一。
通过建立数学模型和反演算法，根据测量数据反推出地下介质的物理参数。
常见的反演方法有正演反演、模型约束反演和全波形反演等。
2. 成像方法成像技术是根据采集到的数据生成地下图像的方法。
常用的成像方法包括层析成像、偏移成像和全波形反演成像等。
这些方法可以帮助地球物理学家观察地下的构造和地层变化。
3. 相关联综合分析地球物理学的研究往往需要多种数据和方法的综合分析。
例如，将地震、重力和磁力数据进行综合解释，可以获得更准确的地下结构信息。
工程地球物理勘查数据处理解析方法工程地球物理勘查是一种常用的勘查技术，旨在了解地下土层的结构和性质，为工程建设提供必要的地质信息。
数据处理和解析方法在工程地球物理勘查中起着关键作用，能够帮助工程师准确地判断地下情况，制定合适的工程设计方案。
数据处理是将原始勘探数据进行有效的处理和清洗，以获得可靠的地下信息。
数据处理过程中常使用的方法包括数据质量控制、数据重采样、数据滤波和插值等。
其中，数据质量控制是首要环节，通过检查数据的准确性和连续性，识别并修正异常数据，以确保后续分析的准确度。
数据重采样是将原始数据根据勘查要求和分析需要，进行抽样处理，以满足不同分析方法的要求。
数据滤波是指对数据进行去除高频噪声或低频噪声的处理，以提高数据质量和信噪比。
数据插值是将离散的数据点进行填充和估计，以获得连续的地下模型。
这些数据处理方法能够有效地提高勘查数据质量，为后续的数据解析提供可靠的基础。
数据解析是根据处理后的数据，通过各种分析方法和技术，推断地下土层的结构和性质。
常用的数据解析方法包括震源定位、走时反演、电磁法解释和地震特征分析等。
震源定位是通过多台地震仪观测到的地震波数据，利用三角测量原理确定地震波的发生位置和方向。
走时反演是根据地震波在不同介质中的传播速度和传播路径，逆推地下土层的速度构造和接触面信息。
电磁法解释是通过地球电磁场和地下结构之间的相互作用，推断地下土层的电性性质和导电性分布。
地震特征分析是通过解析地震波在不同土层中的反射和折射规律，判断地下构造和物性变化。
这些数据解析方法能够提供详细的地下信息，为工程师制定合适的工程设计提供依据。
在工程地球物理勘查数据处理和解析过程中，需要注意数据的准确性和可靠性。
首先，勘查数据的采集需要保证仪器设备的精确校准和数据的正确采集方式。
其次，数据处理和解析方法的选择需要根据勘查目的和地质条件的不同进行合理的选择。
例如，在复杂地质条件下，可以采用多种勘查方法相互印证，提高数据解析的可靠性。
测绘技术中的地球物理数据处理与解释技术介绍地球物理数据处理与解释是测绘技术中的重要环节，它能够为地球科学研究和资源勘探提供关键的数据支持。
下面将介绍地球物理数据处理与解释技术的原理和应用。
一、地球物理数据处理技术地球物理数据处理技术是指通过将地球物理数据进行预处理、处理和后处理等一系列步骤，提取和处理出有效的地球物理信息。
其中，最常见的地球物理数据包括地震数据、电磁数据、重力数据和磁力数据等。
1. 地震数据处理地震是指地球内部发生的震动现象，通过地震数据的处理，我们可以了解到地下岩石的构成、厚度和形状等信息。
地震数据处理的主要步骤包括地震数据质量控制、地震数据成像和地震数据解释等。
地震数据经过处理后，可以生成地震剖面图和速度模型，为地下构造和资源勘探提供了重要的参考。
2. 电磁数据处理电磁数据是指通过测量地球表面的电磁场变化来研究地下结构和资源的一种方法。
电磁数据处理的主要步骤包括数据质量控制、数据解释和数据建模等。
电磁数据处理可以提供地下岩石的电导率分布图，从而为地下水资源勘探和矿产资源勘探等提供了重要的数据支持。
3. 重力数据处理重力数据是通过测量地球引力场的变化来研究地表和地下质量分布的一种方法。
重力数据处理的主要步骤包括数据质量控制、数据解释和数据建模等。
重力数据处理可以提供地下质量分布图，从而为地下岩石的密度分布和构造特征提供了信息。
4. 磁力数据处理磁力数据是通过测量地球磁场的变化来研究地下磁性物质的一种方法。
磁力数据处理的主要步骤包括数据质量控制、数据解释和数据建模等。
磁力数据处理可以提供地下磁性物质的分布图，从而为矿产资源勘探和地下构造研究等提供了重要的数据参考。
二、地球物理数据解释技术地球物理数据解释技术是指通过对处理后的地球物理数据进行解释和分析，得出地下结构和地下资源的有关信息。
地球物理数据解释技术主要包括数据解释方法和解释工具两个方面。
1. 数据解释方法数据解释方法是指通过对处理后的地球物理数据进行反演、成像和模拟等方法，得出地下结构和资源的一系列信息。
如何进行地球物理勘探数据的处理与解释地球物理勘探是一种通过采集和分析地球内部的物理特征来研究地球结构和资源分布的方法。
地球物理勘探数据的处理与解释是整个勘探过程中至关重要的一步，它决定着我们对地球内部的理解程度和勘探的成果。
一、地球物理勘探数据的采集地球物理勘探数据的采集主要通过测量地下的物理场参数来获取。
地震勘探是其中最常见的一种方法。
通过释放人工产生的地震波并测量其传播速度和反射时间，可以获得地下各层次的速度和界面情况。
除了地震勘探，电磁勘探、磁法勘探等方法也被广泛应用于地球物理勘探中。
二、地球物理勘探数据的处理地球物理勘探数据的处理主要包括数据的校正、滤波、叠前处理等步骤。
首先，需要对采集到的原始数据进行校正，包括去除背景噪声、纠正仪器漂移等。
接下来，使用滤波方法可以去除随机噪声，使数据更加平滑和清晰。
在数据的叠前处理阶段，需要对原始数据进行拆分与重组，形成不同偏移角度和道集组合的数据。
这样可以提高数据的分辨率和信噪比，更好地反映地下结构。
此外，还要进行瑕疵检测和处理，如剔除异常数据、插值处理等，以确保数据的准确性和可靠性。
三、地球物理勘探数据的解释地球物理勘探数据的解释是整个勘探过程中最关键、最复杂的部分。
通过对数据进行分析、处理和解释，我们可以尽可能准确地划定地下结构和资源分布。
解释地球物理勘探数据的关键是建立一个合理的模型，并与实际地质情况进行对比。
在建模过程中，需要考虑到地下各种因素的影响，如地质岩性、密度、磁场等。
通过结合地质学的知识和实地观察，可以建立起准确可靠的模型。
然后，通过将地球物理勘探数据与建立的模型进行匹配和对比，我们可以得到地下结构和资源分布的信息。
这一过程需要借助专业的地球物理软件和工具，利用数学和物理方法进行反演、反射等计算，以获得精确的解释结果。
四、地球物理勘探数据的应用地球物理勘探数据的处理与解释在地质研究、资源勘探、地质灾害预测等领域具有广泛的应用价值。
在地质研究中，地球物理勘探可以帮助我们揭示地球内部的结构演化和构造特征。
1、 信号
2、 系统：
3、 希尔伯特变换定义：
4、 三瞬：瞬时振幅、瞬时频率、瞬时相位。
5、 复地震道：
6、 反褶积：消除某种滤波作用的滤波手段。
7、 最小相位子波：主要能量位于前部的子波，又叫最小能量延迟子波
8、 纯相位滤波器：只做相位改变，不做振幅改变的滤波器，满足()1≡w H 。
9、 正实函数：
10、全通滤波器：
11、普因式分解：
12、正演：
13、反演：
14、自相关：
15:、互相关：
16、纯振幅滤波器：只对原信号振幅发生作用，相位不发生改变，满足()0≡w φ
17、三瞬对地震解释的作用
18、时域褶积物理意义：
19、自相关、互相关性质：
20、褶积与相关的关系：
21、奇偶虚实
22、尺度展缩：
23、求最小平方反褶积
24、FFT 例题
25、证明：具有相同振幅谱而相位谱不同的波形具有相同的相关系数
26、Rxy 与Ryx
27、FT 、STFT 、WT 各自特点、联系等
28、反褶积目的
大家重点准备一下，还有那三套题很重要，祝大家考个好成绩。

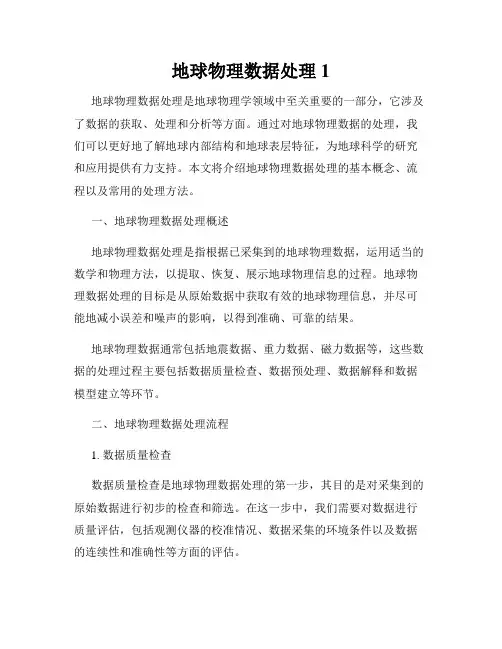

地球物理数据处理1地球物理数据处理是地球物理学领域中至关重要的一部分，它涉及了数据的获取、处理和分析等方面。
通过对地球物理数据的处理，我们可以更好地了解地球内部结构和地球表层特征，为地球科学的研究和应用提供有力支持。
本文将介绍地球物理数据处理的基本概念、流程以及常用的处理方法。
一、地球物理数据处理概述地球物理数据处理是指根据已采集到的地球物理数据，运用适当的数学和物理方法，以提取、恢复、展示地球物理信息的过程。
地球物理数据处理的目标是从原始数据中获取有效的地球物理信息，并尽可能地减小误差和噪声的影响，以得到准确、可靠的结果。
地球物理数据通常包括地震数据、重力数据、磁力数据等，这些数据的处理过程主要包括数据质量检查、数据预处理、数据解释和数据模型建立等环节。
二、地球物理数据处理流程1. 数据质量检查数据质量检查是地球物理数据处理的第一步，其目的是对采集到的原始数据进行初步的检查和筛选。
在这一步中，我们需要对数据进行质量评估，包括观测仪器的校准情况、数据采集的环境条件以及数据的连续性和准确性等方面的评估。
2. 数据预处理数据预处理是地球物理数据处理的关键环节，它包括数据滤波、去噪和补全等操作。
在数据滤波过程中，我们可以采用低通滤波器、高通滤波器等方法，以去除数据中的高频噪声或低频噪声。
在去噪处理中，我们可以使用小波变换、小波去噪等方法，以去除噪声对数据的干扰。
而对于数据缺失的情况，我们可以通过插值方法来进行数据的补全。
3. 数据解释数据解释是地球物理数据处理的核心环节，通过对数据进行解释和分析，我们可以了解地球的内部结构和地下介质的性质。
在数据解释过程中，我们可以采用反演方法、层析成像方法等来还原地下介质的分布情况，并根据数据的特征提取地下介质的参数信息。
4. 数据模型建立数据模型建立是地球物理数据处理的最后一步，通过建立合适的物理模型，我们可以对地球物理过程进行仿真和预测。
在数据模型建立过程中，我们可以根据数据的特征选择合适的数学模型，并通过参数拟合等方法来确定模型的参数值。
一、重力勘探1、 地表重力变化的原因地表重力值是随着地点和时间的不同而变化的。
地表重力变化的原因取决于多种因素，这些因素主要是：(1) 地球并不是真正的球体，而是一个两极压扁的旋转椭球体。
(2) 地球表面地形起伏不平，观测点之间的高差变化引起了重力的变化。
(3) 地球不停的绕轴自转，产生的离心力随纬度不同而变化。
(4) 地球内部物质密度分布不均匀，引起了重力的变化。
(5)重力随时间而发生变化 短期变化是指重力的日变，：太阳、月亮等天体引起的重力变化。
也称潮汐变化，3g.u.长期变化主要与地球形状、地球内部的物质运动，如岩浆活动、构造运动、板块运动等有关。
1g.u.2、 剩余密度和剩余质量在重力勘探中，可用剩余密度和剩余质量来描述地下物质密度分布的非均匀性。
设地下有一个体积为V 、密度为σ 的地质体，围岩的密度为 0σ，两者的密度差 0σσσ-=∆称为剩余密度 。
地质体与同体积围岩间的质量差 V m ⋅∆=∆σ，称为剩余质量。
3、 重力资料的校正与处理地面上任一点的重力值都由该点所在纬度、周围地形、固体潮及岩(矿)石的密度变化等四种因素决定。
其中固体潮的影响很小，一般可忽略不计；纬度变化的影响较大，可达500000 g.u.，约为重力平均值(9800000g.u.)的0.5％；地形高差影响次之，可达1000 g.u.。
相对于这两种干扰而言，重力异常是十分微弱的。
例如，储油构造的重力异常不超过100g.u.，仅为重力平均值的0.001％，因此从强干扰中提取微弱的异常，高精度地进行各项校正具有重大的意义。
A 、 地形校正地形起伏往往使得测点周围的物质不能处于同一水准面内，对实测重力异常造成了严重的干扰，因此必须通过地形校正予以消除。
其办法是：除去测点所在水准面（下图中的MN ）以上的多余物质，并将水准面以下空缺的部分用物质填补起来。
由图可见，测点O 所在水准面以上的正地形部分，多余物质产生的引力的垂直分量是向上的，引起仪器读数减小。

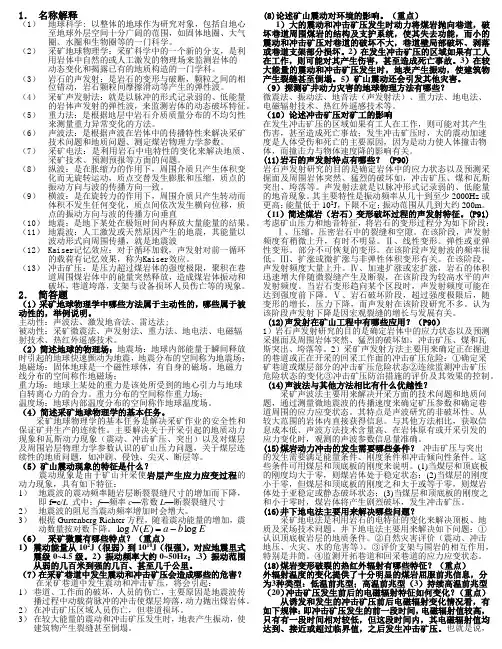

1． 名称解释（1） 地球科学: 以整体的地球作为研究对象，包括自地心至地球外层空间十分广阔的范围，如固体地圈、大气圈、水圈和生物圈等的一门科学。
（2） 采矿地球物理学：采矿科学中的一个新的分支，是利用岩体中自然的或人工激发的物理场来监测岩体的动态变化和揭露已有的地质构造的一门学科。
（3） 岩石的声发射：是岩石的变形与破断，颗粒之间的相位错动，岩石颗粒间摩擦滑动等产生的弹性波。
（4） 采矿声发射法：就是以脉冲的形式记录弱的、低能量的岩体声发射的弹性波，来监测岩体的动态破坏特征。
（5） 重力法：是根据地层中岩石介质质量分布的不均匀性来测量重力异常变化的方法。
（6） 声波法：是根据声波在岩体中的传播特性来解决采矿技术问题和地质问题、测定煤岩物理力学参数。
（7） 采矿电法：是利用岩石中电特性的变化来解决地质、采矿技术、预测预报等方面的问题。
（8） 纵波：是在胀缩力的作用下，周围介质只产生体积变化而无旋转运动，质点交替发生膨胀和压缩，质点的振动方向与波的传播方向一致。
（9） 横波：是在旋转力的作用下，周围介质只产生转动而体积不发生任何变化，质点间依次发生横向位移，质点的振动方向与波的传播方向垂直 （10） 地震：是地下某处在极短时间内释放大量能量的结果。
（11） 地震波：人工激发或天然原因产生的地震，其能量以波动形式向周围传播，就是地震波 （12） Kaiser 记忆效应：对于循环加载，声发射对前一循环的载荷有记忆效果，称为Kaiser 效应。
（13） 冲击矿压：是压力超过煤岩体的强度极限，聚积在巷道周围煤岩体中的能量突然释放，造成煤岩体振动和破坏，巷道垮落，支架与设备损坏人员伤亡等的现象。
2． 简答题 （1）采矿地球物理学中哪些方法属于主动性的，哪些属于被动性的，举例说明。
主动性：声波法、激发地音法、雷达法; 被动性：采矿微震法、声发射法、重力法、地电法、电磁辐射技术、热红外遥感技术。
电磁重力法30%（一大三小）测井20%地震50%
1、 煤矿地质保障的三个层面
井田范围主要可采煤层开采地质条件评价，查明煤层构造是主要工作，主要勘查手段为二维地震勘探、电法勘探与钻孔。
采区采前地质条件勘查，主要工作是查明采区范围内的小构造，包括落差5m左右的断层、陷落柱、老窑及采空区的空间分布形态，根据采区衔接的要求，应提前布置实施。
在地表条件允许的前提下，三维高分辨率地震勘探技术是首选方法。
综采工作面地质条件超前探测，在综采设备安装或开采前，查明工作面内一切地质异常现象，为工作面持续开采提供地质保障是主要工作。
2、 三维地震的动态解释
传统的三维地震解释服务于煤矿勘探阶段，与煤矿安全生产过程相脱节。
煤矿三维地震数据动态解释技术是指“三维地震信息与煤矿生产过程中所获得的矿井地质信息相互融合”。
这是一个动态过程，服务于煤矿生产阶段，实现了三维地震信息随煤矿生产进行全程动态解释，彻底改变了传统的三维地震解释模式，提高了三维地震成果的利用水平，能够解决更多的地质问题。
3、 三维地震勘探所能解决的问题
目前，我国主要矿区的生产矿井均做了采区三维地震勘探工作，获得了大量的三维地震数据。
在地震地质条件较好的地区，可以解决的主要地质问题是：
(1) 查明落差大于等于5m的断层，提供落差小于5m的断点，平面摆动误差小于30m；
(2) 查明幅度大于等于5m的褶曲，主要可采煤层底板深度误差不大于1.5%；
(3) 查明新生界(第四系)厚度，深度误差不大于1.5%；
(4) 探明直径大于30m的陷落柱。
4、 地震属性概念及分类
地震属性的分类没有统一的标准，不同的学者分别提出过不同的属性分类。
结合煤田地震勘探的特点，可以根据运动学/动力学特征把地震属性分成八个类别：时间、振幅、频率、相位、波形、相关、吸收衰减、速度。
地震属性的类型很多，要根据解决的地质问题来选择相应的地震属性。
地震属性技术的关键在于属性提取，提取方式包括同相轴属性提
取、数据体属性提取和层段属性提取。
5、 地物勘探方法（三种，地震、电法、测井）
地震勘探：地震勘探是研究人工激发的弹性波在不同地层中的传播规律，如波的速度、波的衰减和波的形状，以及在界面的反射、折射来研究地层埋深、构造形态和岩性等的一种物探方法。
电法勘探：电法勘探是以介质的电性差异为基础，通过观测和分析天然及人工电磁场的空间和时间分布传播来研究地质构造和寻找矿床的一种物探方法。
地球物理测井：地球物理测井是利用钻井内岩石、矿层具有不同物性的特点来划分钻井地质剖面及解决其它地质问题的多种方法总称，也称为钻井地球物理，或简称测井。
它主要包括电测井、核测井、声测井等方法。
6、 声波单发双收原理
7、 直流电交流电在
8、 电法勘探在水文地质中的应用
9、 核测井曲线解释
10、 密度测井和视电阻率测井的原理
密度测井研究地层对伽马射线的散射和吸收特性，在钻孔中测定地层的散射伽马射线强度，从而解决地质问题的一种人工伽马测井方法。
(1) 当源距一定时，在岩石密度大于1g/cm3的介质中，随着岩石密度的增加，一次散射伽马射线强度减小。
(2) 当源距增加时，一次散射伽马射线强度与岩石密度关系更为密切，即在同样密度变化条件下大源距引起Jγγ的变化要比小源距更剧烈。
(3) 当伽马源放出的伽马射线能量增加时，一次散射伽马射线强度对岩石密度变化的灵敏度减小。
在同样的密度变化的条件下，大能量的伽马射线引起Jγγ的变化比小能量伽马射线引起Jγγ的变化要小。
视电阻率测井
在井中测量被钻孔穿过的矿、岩层的电阻率，并根据电阻率的差异，来
划分钻孔地质剖面，研究和解决井下的一些地质问题的测井方法。
供电电极：A、B
测量电极：M、N
A——B组成供电回路
M——N组成测量回路
井上与井下电极？
已知供电电流I、测量电压ΔU MN
地层的电阻率ρ
以及电极之间的距离
11、 各向异性
由于地质体在三维空间的不均一性，反射波也会表现出不同的特征，主要用于裂隙发育的研究。
反射纵波对裂缝性地层所表现出的方位各向异性特征很敏感，所有的纵波属性分布函数均为椭圆，B/A值越高，裂隙越发育。
利用计算得到的B/A值和φ来描述裂隙的密度和方位角，当B/A处于高值时，认为该处裂隙发育较好；当B/A处于低值时，认为该处裂隙发育较差。
12、 地震反演
地震反演技术是岩性地震勘探的重要手段之一，是一门集地震、测井、地质、计算机等多学科的综合地球物理勘探技术。
地震反演利用地表观测地震资料，以已知地质规律和钻井、测井资料为约束，对地下岩层空间结构和物理性质进行成像(求解)的过程，是反演地层波阻抗(或速度)的地震特殊处理解释技术。
地震反演方法具有明确的物理意义，是预测岩性的确定性方法，在油气勘探中取得了显著的地质效果。
煤田地震反演工作起步较晚，处在叠后地震反演的研究和初步应用阶段。
近年来，我们把地震反演技术应用于多家煤矿，其关注的重点是煤矿安全开采的有关地质问题，获得了丰富的地质成果，主要包括：
(1) 提高弱反射煤层的可检测性；
(2) 利用反演剖面提供的岩性信息来划分地层，研究煤层顶板的稳定性；
(3) 划分新生界下部地层、煤系地层和奥陶系灰岩顶部地层的岩性和含隔水性，查明含、隔水层的空间分布和厚度分布；
(4) 圈定火成岩侵入煤层的范围；
(5) 预测煤层厚度；
(6) 预测构造煤发育带(瓦斯富集带)。
13、 反褶积、偏移、叠加
反褶积
定义：将信号波形恢复到它被不希望线性滤波作用之前形状的一种处理。
旨在改进反射同相轴的可识别性与分辨率。
作用：提高分辨率偏移指在：倾斜界面正确归位，呈现正常的构造形态；作用：提高分辨率
叠加
定义：联合不同炮的地震道的叠加，如共中心点叠加、垂直叠加、井口叠加等。
作用：提高信噪比
简单叠加：在同一点多次激发，在同一排列上重复接收，达到信号增强的目的。
垂直叠加：激发点位置不改变，在同一排列上接收，但每一次激发的深度都不同。
得到地震资料经过处理后，可以得到垂直叠加的剖面。
水平多次叠加：在设计好的不同位置上进行激发，每次激发对应的接收排列位置也相应的改变，多次（n 次）接收来自同一界面之上的，不同反射点的反射波的多张记录。
将这些记录，抽出共反射点的道集，经过速度分析和动、静校正后就可以得到水平水平多次叠加的的时间剖面。
