室内配管配线工程技术交底

一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 工程规模：____________________4. 工程工期：____________________二、安全技术交底内容1. 人员安全（1）所有参与配管配线工程的人员必须经过专业培训，掌握相关安全知识。

（2）施工人员必须穿戴好个人防护用品，如安全帽、工作服、绝缘手套、安全鞋等。

（3）施工过程中，严禁酒后作业、疲劳作业，确保施工人员身体健康。

2. 机械设备安全（1）所有机械设备必须符合国家相关标准，并进行定期检查和维护。

（2）操作人员必须熟悉机械设备性能，严格按照操作规程进行操作。

（3）施工过程中，注意机械设备的冷却、润滑和通风，防止设备过热、磨损。

3. 电气安全（1）施工前，必须对施工现场进行电气安全检查，确保电源线路安全可靠。

（2）施工现场严禁使用破损、老化的电线、电缆，防止触电事故发生。

（3）施工过程中，严禁在带电状态下进行操作，如需停电作业，必须征得相关部门同意。

4. 配管配线施工安全（1）配管配线前，应先了解现场情况，确定配线方案，确保施工顺利进行。

（2）配管配线过程中，严禁强行穿线，防止电线损坏。

（3）施工过程中，注意保护电线绝缘层，防止绝缘层受损。

（4）施工完成后，应对配管配线进行检查，确保线路连接牢固、可靠。

5. 环境保护（1）施工现场应保持整洁，施工垃圾及时清理。

（2）施工过程中，注意节约用水、用电，降低施工对环境的影响。

（3）施工结束后，对施工现场进行环境整治，恢复原状。

三、安全注意事项1. 施工过程中，如发现安全隐患，应立即停止施工，并及时上报相关部门。

2. 施工人员应严格遵守操作规程，不得擅自改变施工方法。

3. 施工现场严禁吸烟、使用明火，防止火灾事故发生。

4. 施工过程中，注意个人卫生，防止传染病传播。

四、应急措施1. 发现触电事故，立即切断电源，并进行现场急救。

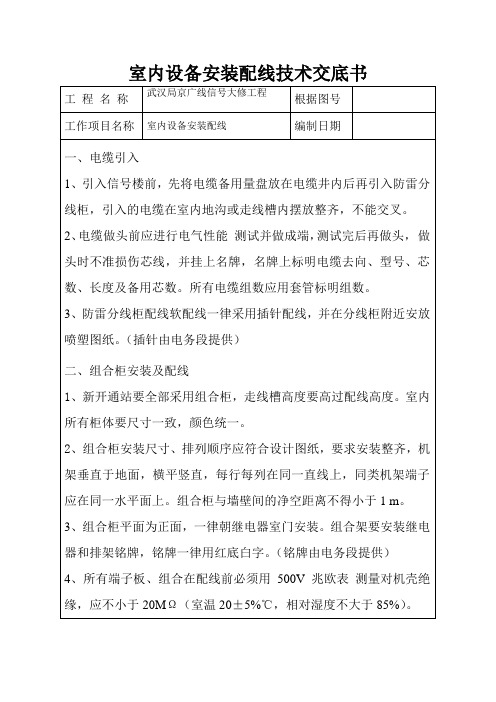

室内设备配线技术交底1技术交底范围XXX信号工程室内设备配线。

2设计情况2.1室内机柜（架）设备之间的零层配线，宜采用配线电缆；机柜（架）的侧面端子配线，宜采用多股铜芯塑料绝缘软线，其截面积符合设计要求及相关技术标准的规定。

2.2控制台及人解盘、设备机柜的配线端子、组合侧面、零层以及分线柜端子宜采用插接或压接方式。

2.3信号机械室内部各种布线全部采用阻燃线，与数据通信线共槽的线缆均应采用阻燃屏蔽线，室内轨道电路发送、接收传输通道成对使用1.0mm2 对绞屏蔽阻燃塑料软线；室内所有线缆布线禁止出现环状；线条不得有中间接头和绝缘破损现象；布放线条时，应留有适当的做头余量；剖切电缆时，不得损伤芯线外层绝缘；室内配线采用阻燃铜芯塑料线，其中本架配线采用蓝色，架间配线采用黄色，组合架到分线盘采用红色；TDCS（CTC）、微机监测用阻燃电缆；过渡工程或分步开通的室内配线采用黑色线（设备正式开通后须拆除的）。

2.4电缆终端固定在机架上，应排列整齐、美观；当零层端子在机架下部时，电缆终端固定在零层端子下方；当零层端子在机架上部时，由走线架垫板挖孔引下；引向零层端子的线条，应按端子分束绑扎。

2.5机柜（架）、组合宜设置线槽；线槽安装应牢固，应对抗干扰要求较高的配线和传输较高频率信息的配线分槽设置；线缆在线槽内应分层敷设，不宜交叉，电缆宜敷设在下层，电线宜敷设在上层，电源线、柜间通信线和信号联络线应分别放置；对于槽道内的配线不宜紧密绑扎，尽可能保持其松散状态；槽道被分成5 条小槽道。

其中槽道1布放电缆；槽道2布放电源线；槽道3布放移频的发送线；槽道4布放通用线；槽道5布放移频的接收线；栅格设置于槽道的转弯处和机柜下线口两侧，走线槽道直线距离超过1m 时每隔1m 放置一个栅格，用以约束线在槽道内的走线位置。

使不同性质的配线各行其道，将接收、发送之间相互干扰和来自其它配线的干扰降低到最小程度；机柜下线口用大小一致的塑料护圈或橡胶套，固定于下线口处；将制作好的聚乙烯或橡胶护角固定在线槽的拐角处，防止配线在线槽的拐弯处被刮破而引起配线的接地、短路。

室内管内穿线安装技术交底该段落存在明显的格式错误，无法进行修改。

建议删除该段落。

一、材料要求在进行管内穿线工程时，需要使用符合设计要求的绝缘导线和镀锌铁丝或钢丝，并确保其顺直无背扣、扭接等现象，并有相应的机械拉力。

同时，应根据管径的大小选择相应规格的护口，并适应于2.5mm2以下铜导线的压接，其规格有大号、中号、小号三种，可根据导线的截面和根数选择使用。

焊锡应由锡、铅和锑等元素组合的低熔点（185-260）合金制成条状或丝状。

二、主要机具在进行管内穿线工程时，需要使用克丝钳、尖嘴钳、剥线钳、压接钳、放线架、放线车、电炉、锡锅、锡斗、锡勺、电烙铁、一字改锥、十字改锥、电工刀、高凳、万用表、兆欧表等主要机具。

三、作业条件管内穿线应在建筑结构及土建施工作业完成后进行。

操作工艺流程包括选择导线、扫管、穿带线、放线与断线、导线与带线的绑扎、管口带护口、管内穿线和绝缘摇测。

在选择导线时，应根据设计要求选择导线，进（出）户的导线应使用橡胶绝缘导线，严禁使用塑料绝缘导线。

相线、零线及保护接地线的颜色应加以区分，用黄、绿颜色的导线做保护地线，黑蓝颜色导线做零线。

穿带线的方法包括使用Ф1.2~2.0mm的铁丝，在管路的两端均应留有10~15cm的余量，并在管路较长或转弯较多时，可以在敷设管路的同时将带线一并穿好。

清扫管路的方法是将布条的两端牢固的绑扎在带线上，两人来回拉动带线，将管内杂物清净。

应采用压接或扭接方式，连接牢固，接头表面应平整，无毛刺、氧化等现象。

铝导线在接线盒内的连接应采用压接方式，连接牢固，接头表面应平整，无毛刺、氧化等现象。

接线盒应选用合适的型号和规格，安装牢固，接线端子应紧固可靠，不得松动。

c.导线连接的检查导线连接完成后，应进行检查。

检查时应注意以下几点：①.导线连接处应无明显变形、松动、氧化、腐蚀等现象；②.接头表面应平整，无毛刺、氧化等现象；③.接线盒内应无异物、异味等现象；④.接线盒内应有防水措施，确保安全可靠。

一、工艺流程选择导线→穿带线→扫管→带护口→放线及断线→导线与带线的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测二、操作工艺（一）选择导线1、根据设计图纸要求,正确选择导线规格、型号及数量。

本工程照明线路采用，插座回路采用ZRBV4,ZRBV6等，应急线路采用，均设置一根PE线.2、穿在管内绝缘导线的额定电压不低于450Ⅴ。

3、导线的分色:穿入管内的千线可不分色。

为了保证安全和施工方便,在线管出日处至配电箱、盘总开关的一段干线回路及各用电支路应按色标要求分色,L1相为黄色,L2相为绿色,L3相为红色,N(针吐线)为淡蓝色,PE(保护线)为绿/黄双色。

（二）穿带线1、带线用φ～φ的铁丝,头部弯成不封囗的圆圈,以防止在管内遇到管接头时被卡住,将带线穿入管路内,在管路的两端留有20cm的余量。

2、如在管路较长或转弯时,可在结构施工敷设管路的同时将带线一并穿好并留有20cm的余量后,将两端的带线盘入盒内或缠绕在管头上固定好,防止被其他人员随便拉出。

3、当穿带线受阻时,采用两端同时穿带线的办法,将两根带线的头部弯成半圆的形状,使两根带线同时搅动,使两端头相互钩绞在一起,然后将带线拉出。

（三）扫管将布条的两端牢固地绑扎在带线上,两人来回拉动带线,将管内的浮锈、灰尘、泥水等杂物清除干净。

（四）带护口按管口大小选择护口,在管子清扫后,将护口套入管口上。

在钢管(电线管)穿线前,检查各个管口的护口是否齐全,如有遗漏或破损均应补齐和更换。

（五）放线及断线1、放线前应根据图纸对导线的品种、规格、质量进行核对。

2、放线:对整盘导线放线时,将导线抻直,放线避免出现死扣和背花。

3、断线:剪断导线时,盒内导线的预留长度为15-20cm。

（六）导线与带线的绑扎1、当导线根数为2～3根时,可将导线前端的绝缘层剥去,然后将线芯直接与带线绑回头压实绑扎牢固,使绑扎处形成一个平滑的锥体过渡部位。

2、当导线根数较多或导线截面较大时,可将导线前端的绝缘层削去,然后将线芯斜错排列在带线上,用绑线缠绕绑扎牢固,使绑扎接头处形成一个平滑的锥体过渡部位,便于穿线。

SG-006技术交底工程名称中州城南项目（A区）三标段建设单位成都银河湾房地产开发有限工公司监理单位成都衡泰工程管理有限责任公司施工单位中建二局第三建筑工程有限公司交底部位室内配电箱箱内配线交底日期年月日交底人签字接受人签字交底内容：1）配线整齐，无绞接现象。

箱内配线按相别横平竖直整理好，并用扎带扎好，在活动部位应用长钉固定。

施工人员必须根据箱内回路情况，先计划好所有导线该怎么合理分布再接线。

同时注意，接到地排、零排上方的导线应弯成90度后，与地排、零排成垂直方向接入。

2）导线剥削处不应损伤芯线和芯线过长。

3）导线连接紧密，同一根端子上导线连接不多于2根。

对于插接式端子，不同截面积的两根导线不能接在同一端子孔内；对于螺栓式端子，当接2根导线时，中间应用平垫片隔开，且平垫圈下螺丝两侧压的导线截面面积相同，防松垫圈与平垫片齐全。

防松垫片在施工中易被忽视，接线螺丝也有未拧紧现象，这些问题必须检查出来并加以整改，否则接线松动，接触电阻增大，很容易烧坏端子。

接线端子上导线的弯曲方向必须与接电螺丝的旋转方向一致，这样紧螺丝时，圆半径才不会变大，导致部分导线脱离垫片。

为美观起见，弯成的圆必须规则，且向下或向上的导线正好在圆的中间。

4）多股铜芯线与插接式端子连接前，端部应拧紧搪锡；与螺栓式端子连接时，应接续端子后与螺栓式端子连接，接续端子必须压接紧密，压线应横压两道以上，多股铜芯线不得减少导线股数。

5）箱柜内导线余量按常规留足1/2半周长。

接线时导线应沿箱侧迂回之后再接过来，注意不要将“多余”的导线剪断，导致余量不足,影响验收与今后使用。

6）配电箱接线完成后，检查箱内跳线截面，严禁出现跳线截面比出线截面小的情况。

7）配电箱后严禁走线，否则易产生涡流损耗。

8）箱内两侧固定配电箱的螺丝必须与箱内两侧电线隔开，否侧拧螺丝时很容易损坏导线绝缘层，导致箱体带电或短路。

9）配电箱功能编号与回路编号必须齐全。

功能编号是指贴在配电箱外部的开关名称编号，便于今后使用、维护；回路编号是箱内每个回路上的编号，与系统图一致。
