高频变压器的设计(hao)

正激反激式双端开关电源高频变压器设计详解高频变压器作为电源电子设备中的重要组成部分，起到了将输入电压进行变换的作用。

根据不同的使用环境和要求，电源电路中的电感元件可分为正激式、反激式和双端开关电源。

下面就分别对这三种电源的高频变压器设计进行详解。

1.正激式电源变压器设计正激式电源变压器是将输入电压通过矩形波进行激励的一种变压器。

其基本结构包括主磁线圈和副磁线圈两部分，主磁线圈用来耦合能量，副磁线圈用来提供输出电压。

正激式电源变压器的设计主要有以下几个步骤：(1)确定主磁线圈的匝数和磁芯的截面积：根据输入电压和电流来确定主磁线圈的匝数，根据输出电压和电流来确定磁芯的截面积。

(2)计算主磁线圈的电感：根据主磁线圈的截面积和匝数来计算电感值。

(3)选择磁芯材料：磁芯材料的选择要考虑其导磁性能和能量损耗等因素。

(4)确定副磁线圈的匝数：根据主磁线圈的输入电压和输出电压的变换比例来计算副磁线圈的匝数。

(5)计算副磁线圈的电感：根据副磁线圈的截面积和匝数来计算电感值。

(6)确定绕线方式和结构：根据磁芯的形状和结构来确定绕线方式和结构。

2.反激式电源变压器设计反激式电源变压器是通过反馈控制来实现变压的一种变压器。

其基本结构包括主磁线圈、副磁线圈和反馈元件等。

反激式电源变压器的设计主要有以下几个步骤：(1)确定主磁线圈的匝数和磁芯的截面积：根据输入电压和电流来确定主磁线圈的匝数，根据输出电压和电流来确定磁芯的截面积。

(2)计算主磁线圈的电感：根据主磁线圈的截面积和匝数来计算电感值。

(3)选择磁芯材料：磁芯材料的选择要考虑其导磁性能和能量损耗等因素。

(4)确定副磁线圈的匝数：根据主磁线圈的输入电压和输出电压的变换比例来计算副磁线圈的匝数。

(5)计算副磁线圈的电感：根据副磁线圈的截面积和匝数来计算电感值。

(6)确定绕线方式和结构：根据磁芯的形状和结构来确定绕线方式和结构。

(7)选择合适的反馈元件：根据反馈控制的需要来选择合适的反馈元件，并设计合适的反馈回路。

变压器的设计过程包括五个步骤:①确定原副边匝数比；为了提高高频变压器的利用率,减小开关管的电流,降低输出整流二极管的反向电压,减小损耗和降低成本,高频变压器的原副边变比应尽量大一些.为了在任意输入电压时能够得到所要求的电压,变压器的变比应按最低输入电压选择.选择副边的最大占空比为 ,则可计算出副边电压最小值为: ,式中, 为输出电压最大值, 为输出整流二极管的通态压降, 为滤波电感上的直流压降.原副边的变比为:②确定原边和副边的匝数；首先选择磁芯.为了减小铁损,根据开关频率 ,参考磁芯材料手册,可确定最高工作磁密、磁芯的有效导磁截面积、窗口面积 .则变压器副边匝数为: .根据副边匝数和变比,可计算原边匝数为③确定绕组的导线线径；在选用导线线径时,要考虑导线的集肤效应.所谓集肤效应,是指当导线中流过交流电流时,导线横截面上的电流分布不均匀,中间部分电流密度小,边缘部分电流密度大,使导线的有效导电面积减小,电阻增加.在工频条件下,集肤效应影响较小,而在高频时影响较大.导线有效导电面积的减小一般采用穿透深度来表示.所谓穿透深度,是指电流密度下降到导线表面电流密度的0.368(即: )时的径向深度. ,式中, , 为导线的磁导率,铜的相对磁导率为 ,即:铜的磁导率为真空中的磁导率 , 为导线的电导率,铜的电导率为 .为了有效地利用导线,减小集肤效应的影响,一般要求导线的线径小于两倍的穿透深度,即 .如果要求绕组的线径大于由穿透深度所决定的最大线径时,可采用小线径的导线多股并绕或采用扁而宽的铜皮来绕制,铜皮的厚度要小于两倍的穿透深度(4)确定绕组的导线股数绕组的导线股数决定于绕组中流过的最大有效值电流和导线线径.在考虑集肤效应确定导线的线径后,我们来计算绕组中流过的最大有效值电流.原边绕组的导线股数:变压器原边电流有效值最大值 ,那么原边绕组的导线股数 (式中,J 为导线的电流密度,一般取J=3~5 , 为每根导线的导电面积.).副边绕组的导电股数:①全桥方式:变压器只有一个副边绕组,根据变压器原副边电流关系,副边的电流有效值最大值为: ;②半波方式:变压器有两个副边绕组,每个负载绕组分别提供半个周期的负载电流,因此其有效值为 ( 为输出电流最大值).因此副边绕组的导线股数为(5)核算窗口面积在计算出变压器的原副边匝数、导线线径及股数后,必须核算磁芯的窗口面积是否能够绕得下或是否窗口过大.如果窗口面积太小,说明磁芯太小,要选择大一点的磁芯;如果窗口面积过大,说明磁芯太大,可选择小一些的磁芯.重新选择磁芯后,再重新计算,直到所选磁芯基本合适为止。

怎样设计高频变压器高频链逆变技术用高频变压器代替传统逆变器中笨重的工频变压器，大大减小了逆变器的体积和重量。

在高频链的硬件电路设计中，高频变压器是重要的一环。

设计高频变压器首先应该从磁芯开始。

开关电源变压器磁芯多是在低磁场下使用的软磁材料，它有较高磁导率，低的矫顽力，高的电阻率。

磁导率高，在一定线圈匝数时，通过不大的激磁电流就能承受较高的外加电压，因此，在输出一定功率要求下，可减轻磁芯体积。

磁芯矫顽力低，磁滞面积小，则铁耗也少。

高的电阻率，则涡流小，铁耗小。

铁氧体材料是复合氧化物烧结体，电阻率很高，适合高频下使用，但Bs值比较小，常使用在开关电源中。

高频变压器的设计通常采用两种方法[3>：第一种是先求出磁芯窗口面积AW与磁芯有效截面积Ae的乘积AP （AP=AW×Ae，称磁芯面积乘积），根据AP值，查表找出所需磁性材料之编号；第二种是先求出几何参数，查表找出磁芯编号，再进行设计。

注意：1）设计中，在较大输出功率时，磁芯中的磁感应强度不应达到饱和，以免在大信号时产生失真。

2）在瞬变过程中，高频链漏感和分布电容会引起浪涌电流和尖峰电压及脉冲顶部振荡，使损耗增加，严重时会造成开关管损坏。

同时，输出绕组匝数多，层数多时，应考虑分布电容的影响，降低分布电容有利于抑制高频信号对负载的干扰。

对同一变压器同时减少分布电容和漏感是困难的，应根据不同的工作要求，保证合适的电容和电感。

单片开关电源高频变压器的设计要点高频变压器是单片开关电源的核心部件，鉴于这种高频变压器在设计上有其特殊性，为此专门阐述降低其损耗及抑制音频噪声的方法，可供高频变压器设计人员参考。

单片开关电源集成电路具有高集成度、高性价比、较简外围电路、较佳性能指标等优点，能构成高效率无工频变压器的隔离式开关电源。

在1994～2001年，国际上陆续推出了TOtch、TOtch-Ⅱ、TOtch-FX、TOtch-GX、Tintch、Tintch-Ⅱ等多种系列的单片开关电源产品，现已成为开发中、小功率开关电源、精密开关电源及开关电源模块的优选集成电路。

技术机密文件开关电源变压器的设计——电路相关技术参数计算公式及其推导刃禾一、正激式开关电源高频变压器：No 1 2 待求参数项 副边电压 Vs 最大占空比θonmax 详细公式 Vs = Vp*Ns/Np θonmax = Vo/(Vs-0.5)1、θonmax 的概念是指：根据磁通复位原则，其在闭环控制下所能达到的最大占空比。

2、0.5 是考虑输出整流二极管压降的调整值，以下同。

3 临界输出电感 LsotonLso = (Vs-0.5)*(Vs-0.5-Vo)*θonmax /(2*f*Po)21、由能量守恒：(1/T)*∫0 {Vs*[(Vs-Vo)*t/Lso]}dt = Po 2、Ton=θon/f 4 实际工作占空比θon 如果输出电感 Ls≥Lso：θon=θonmax 否则： θon=√{2*f*Ls*Po /[(Vs-0.5)*(Vs-0.5-Vo)]}ton1、由能量守恒：(1/T)*∫0 {Vs*[(Vs-Vo)*t/Ls]}dt = Po 2、Ton=θon/f 5 6 导通时间 Ton 最小副边电流 IsmintonTon =θon /f Ismin = [Po-(Vs-0.5)*(Vs-0.5-Vo)*θon /(2*f*Ls)]/[(Vs-0.5)*θon]21、由能量守恒：(1/T)*∫0 {Vs*[(Vs-Vo)*t/Ls+Ismin]}dt = Po 2、Ton=θon/f 7 8 9 副边电流增量 ΔIs 副边电流峰值 Ismax 副边有效电流 IstonΔIs = (Vs-0.5-Vo)* Ton/ Ls Ismax = Ismin+ΔIs Is = √[(Ismin + Ismin*ΔIs+ΔIs /3)*θon]2 2 21、Is=√[(1/T)*∫0 (Ismin+ΔIs*t/Ton) dt] 2、θon= Ton/T 10 11 12 副边电流直流分量 Isdc 副边电流交流分量 Isac 副边绕组需用线径 Ds 电流密度取 5A/mm 13 14 15 原边励磁电流 Ic 最小原边电流 Ipmin 原边电流增量 ΔIp2Isdc = (Ismin+ΔIs/2) *θon Isac = √(Is - Isdc ) Ds = 0.5*√Is2 2Ic = Vp*Ton / Lp Ipmin = Ismin*Ns/Np ΔIp = (ΔIs* Ns/Np+Ic)/η第1页 共9页技术机密文件开关电源变压器的设计——电路相关技术参数计算公式及其推导刃禾16 17原边电流峰值 Ipmax 原边有效电流 IptonIpmax = Ipmin+ΔIp Ip = √[(Ipmin + Ipmin*ΔIp+ΔIp /3)*θon]2 2 21、Ip=√[(1/T)*∫0 (Ipmin+ΔIp*t/Ton) dt] 2、θon= Ton/T 18 19 20 原边电流直流分量 Ipdc 原边电流交流分量 Ipac 原边绕组需用线径 Dp 电流密度取 4.2A/mm 21 22 23 24 25 262Ipdc = (Ipmin+ΔIp/2) *θon Ipac = √(Ip - Ipdc ) Dp = 0.55*√Ip2 2最大励磁释放圈数 Np′ 磁感应强度增量 ΔB 剩磁 Br 最大磁感应强度 Bm 标称磁芯材质损耗 PFe (100KHz 100℃ KW/m3) 选用磁芯的损耗系数ω 1.08 为调节系数Np′=η*Np*(1-θon) /θon ΔB = Vp*θon / (Np*f*Sc) Br = 0.1T Bm = ΔB+Br 磁芯材质 PC30：PFe = 600 磁芯材质 PC40：PFe = 450 ω= 1.08* PFe / (0.2 *100 )2.4 1.227 28 29磁芯损耗 Pc 气隙导磁截面积 Sg 有效磁芯气隙δ′ 1、根据磁路欧姆定律：H*l = I*Np 又有：H = B/μPc = ω*Vc*(ΔB/2) *f2.41.2方形中心柱：Sg= [(a+δ′/2)*( b+δ′/2)/(a*b)]*Sc 2 2 圆形中心柱：Sg= {π*(d/2+δ′/2) /[π*(d/2) ]} *Sc δ′=μo*(Np *Sc/Lp-Sc/AL) 有空气隙时：Hc*lc + Ho*lo = Ip*Np2Ip = Vp*Ton/Lp 代入上式得：ΔB*lc/μc +ΔB*δ/μo = Vp*Ton*Np /Lp式中：lc 为磁路长度，δ为空气隙长度，Np 为初级圈数，Lp 为初级电感量，ΔB 为工作磁感应强度增量； μo 为空气中的磁导率，其值为 4π×10 H/m； 2、ΔB=Vp*Ton/Np*Sc 3、μc 为磁芯的磁导率，μc=μe*μo 4、μe 为闭合磁路（无气隙）的有效磁导率，μe 的推导过程如下： 由：Hc*lc=Ip*Np Hc=Bc/μc=Bc/μe*μo Ip=Vp*Ton/Lpo 得到：Bc*lc/(μe*μo)=Np*Vp*Ton/Lpo2 -7又根据：Bc=Vp*Ton/Np*Sc代入上式化简 得：μe = Lpo*lc/μo*Np *Sc第2页 共9页技术机密文件开关电源变压器的设计——电路相关技术参数计算公式及其推导2刃禾5、Lpo 为对应 Np 下闭合磁芯的电感量，其值为：Lpo = AL*Np26、将式步骤 5 代入 4，4 代入 3，3、2 代入 1 得：Lp =Np *Sc/(Sc/AL +δ/μo) 如果δ′/lc≤0.005： δ=δ′ 2 如果δ′/lc＞0.03： δ=μo*Np *Sc/Lp 否则 δ=δ′*Sg/Sc ΔD = 132.2/√f Uceo = √2 *Vinmax+√2 *Vinmax*Np/ Np′ Ud = Vo+√2 *Vinmax*Ns/Np′ Ud′=√2 *Vinmax*Ns/Np30实际磁芯气隙 δ31 32 33 34穿透直径 ΔD 开关管反压 Uceo 输出整流管反压 Ud 副边续流二极管反压 Ud′第3页 共9页技术机密文件开关电源变压器的设计——电路相关技术参数计算公式及其推导刃禾二、双端开关电源高频变压器：No 1 2 待求参数项 副边电压 Vs 最大占空比θonmax 如果为半桥：Vs = Vp*Ns/(2*Np) 否则： Vs = Vp*Ns/Np θonmax = Vo/(Vs-0.5) 详细公式1、θonmax 的概念是指：根据磁通复位原则，其在闭环控制下所能达到的最大占空比。

要制造好高频变压器要注意两点：一是每个绕组要选用多股细铜线并在一同绕 ,不要选用单根粗铜线 ,简略地说便是高频交流电只沿导线的表面走 ,而导线内部是不走电流的实习是越挨近导线中轴电流越弱 ,越挨近导线表面电流越强。

选用多股细铜线并在一同绕 ,实习便是为了增大导线的表面积 ,然后更有效地运用导线。

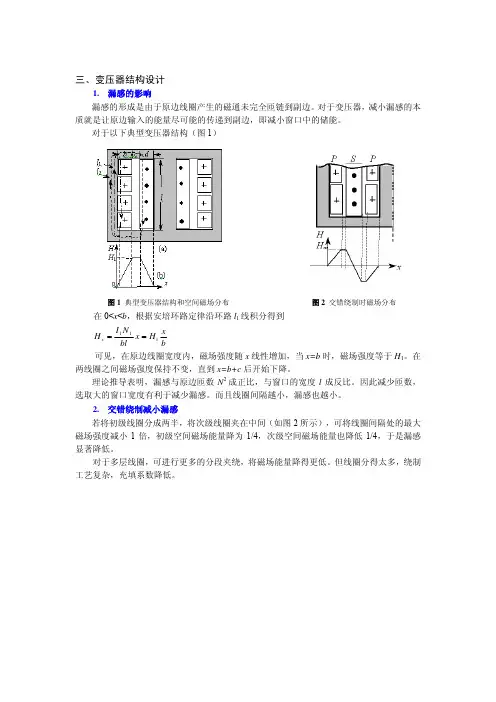

二是高频逆变器中高频变压器最好选用分层、分段绕制法 ,这种绕法首要目的是削减高频漏感和降低分布电容。

1、次级绕组：初级绕组绕完，要加绕 (3~5 层绝缘垫衬再绕制次级绕组。

这样可减小初级绕组和次级绕组之间分布电容的电容量，也增大了初级和次级之间的绝缘强度，契合绝缘耐压的需求。

减小变压器初级和次级之间的电容有利于减小开关电源输出端的共模打扰。

若是开关电源的次级有多路输出，而且输出之间是不共地的为了减小漏感，让功率最大的次级接近变压器的初级绕组。

若是这个次级绕组只要相对较少几匝，则为了改善耦合状况，仍是应当设法将它布满完好的一层，如能够选用多根导线并联的方法，有助于改善次级绕组的填充系数。

其他次级绕组严密的绕在这个次级绕组的上面。

当开关电源多路输出选用共地技能时，处置方法简略一些。

次级能够选用变压器抽头方式输出，次级绕组间不需要采用绝缘阻隔，从而使变压器的绕制愈加紧凑，变压器的磁耦合得到加强，能够改善轻载时的稳压功能。

2、初级绕组：初级绕组应放在最里层，这样可使变压器初级绕组每一匝用线长度最短，从而使整个绕组的用线为最少，这有效地减小了初级绕组自身的分布电容。

通常状况下，变压器的初级绕组被规划成两层以下的绕组，可使变压器的漏感为最小。

初级绕组放在最里边，使初级绕组得到其他绕组的屏蔽，有助于减小变压器初级绕组和附近器材之间电磁噪声的相互耦合。

初级绕组放在最里边，使初级绕组的开始端作为衔接开关电源功率晶体管的漏极或集电极驱动端，可削减变压器初级对开关电源其他有些电磁打扰的耦合。

3、偏压绕组：偏压绕组绕在初级和次级之间，仍是绕在最外层，和开关电源的调整是依据次级电压仍是初级电压进行有关。

高频变压器设计规范目录1.目的 (2)2.适用范围 (2)3.引用/参考标准或资料 (2)4.术语及其定义 (2)5.规范要求 (2)6.附录 (12)1.目的为了实现高频变压器设计的标准化，为我司工程师在设计变压器过程中提供参考，特制订此规范。

2.适用范围本规范适用于公司所有正激变压器及反激变压器的设计。

3.引用/参考标准或资料无。

4.术语及其定义正激变压器：因其初级线圈被直流电压激励时，次级线圈正好有功率输出而得名。

反激变压器：又称单端反激式变压器或Buck-Boost转换器。

因其输出端在原边绕组断开电源时获得能量故而得名。

5.规范要求5.1高频变压器磁芯材料与几何机构在大多数开关电源的高频变压器中，常用的软磁材料有铁氧体，铁粉芯，恒导合金，非晶态合金及硅钢片。

主要应用软磁材料四个特性：磁导率高、矫顽力小及磁滞回线狭窄、电阻率高、具有较高饱和磁感应强度。

现我司高频变压器通常采用锰锌铁氧体材料。

磁芯厂家都生产了一系列不同材质的磁芯，各厂家有自己的命名规范。

以常用的PC40（TDK命名规范）材质为例，东磁表示为DMR40，天通则表示为TP4，实际性能差异几乎可忽略不计。

通常我们关注的磁芯参数主要有初始磁导率，饱和磁通密度Bs，剩磁Br，矫顽力Hc，功耗Pv，居里温度Tc，在高频变压器的设计以及日后应用过程中，这些参数往往起到非常重要的作用。

图1所示各种磁芯的几何形状有EE型、ETD型、PQ型等多种。

EE型、ETD型、PQ型也是我司高频变压器设计时通常采用的磁芯结构。

每种规格磁芯对应多种尺寸可供选择。

一般每种类型及尺寸的磁芯，其对应的骨架是一定的，变动一般在于pin数和pin针间距的不同，设计者可根据实际应用需求选择，也可以联系骨架厂商进行开模定制。

图5.1 各种几何结构的变压器磁芯图1 磁芯的几何形状5.2高频变压器常用材料介绍上节主要介绍了高频变压器的磁芯特性及结构，除此以外，要构成一个完整的高频变压器，主要材料还有：导线材料，压敏胶带，骨架材料。

Corp：xxx Designer：xxx TEL：xxx Date：2010-2-26

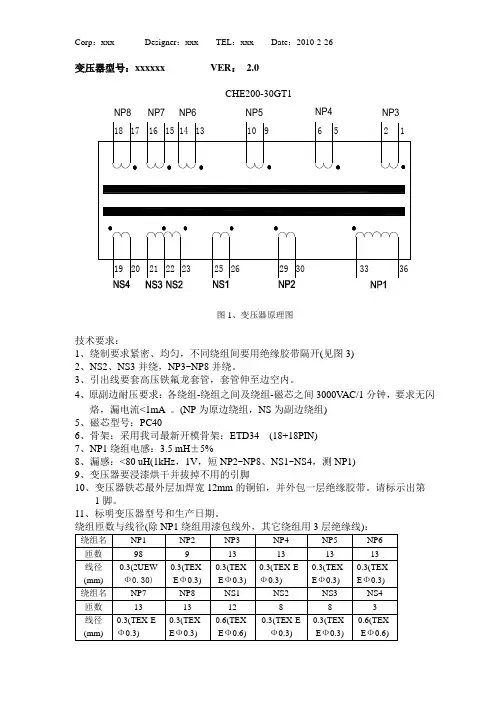

变压器型号：xxxxxx VER： 2.0
CHE200-30GT1
NP8NP7NP6NP5NP4NP3
图1、变压器原理图
技术要求：
1、绕制要求紧密、均匀，不同绕组间要用绝缘胶带隔开(见图3)
2、NS2、NS3并绕，NP3~NP8并绕。

3、引出线要套高压铁氟龙套管，套管伸至边空内。

4、原副边耐压要求：各绕组-绕组之间及绕组-磁芯之间3000V AC/1分钟，要求无闪
烙，漏电流<1mA 。

(NP为原边绕组，NS为副边绕组)
5、磁芯型号：PC40
6、骨架：采用我司最新开模骨架：ETD34 (18+18PIN)
7、NP1绕组电感：3.5 mH±5%
8、漏感：<80 uH(1kHz，1V，短NP2~NP8、NS1~NS4，测NP1)
9、变压器要浸漆烘干并拔掉不用的引脚
10、变压器铁芯最外层加焊宽12mm的铜铂，并外包一层绝缘胶带。

请标示出第
1脚。

11、标明变压器型号和生产日期。

图2、变压器骨架引脚图(引脚朝下，俯视图)
1T 1T
1T 1T 1T 1T 1T
2T
绕组
绝缘胶带
边空档带
图3、内部绕线示意图
注： 1、各层之间的绝缘胶带必须要绕；（尤其NP1绕组层间绝缘胶带必须有）； 2、内层NP1绕60匝，最外层NP1绕38匝。

3、NP1、NP2均留边墙胶带。

请打样 10 PCS ，希望3月5日前完成。

谢谢合作！ 如有疑问，请电话联系。

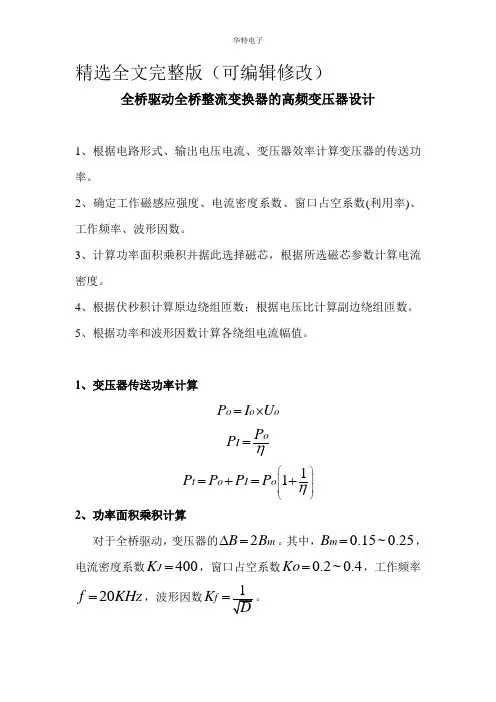

精选全文完整版（可编辑修改）全桥驱动全桥整流变换器的高频变压器设计1、根据电路形式、输出电压电流、变压器效率计算变压器的传送功率。

2、确定工作磁感应强度、电流密度系数、窗口占空系数(利用率)、工作频率、波形因数。

3、计算功率面积乘积并据此选择磁芯，根据所选磁芯参数计算电流密度。

4、根据伏秒积计算原边绕组匝数；根据电压比计算副边绕组匝数。

5、根据功率和波形因数计算各绕组电流幅值。

1、变压器传送功率计算o o o P I U =⨯o I P P η=11t o I o P P P P η⎛⎫ ⎪ ⎪⎝⎭=+=+2、功率面积乘积计算对于全桥驱动，变压器的2m B B ∆=。

其中，0.15~0.25m B =，电流密度系数400J K =，窗口占空系数0.2~0.4Ko =，工作频率20Z f KH =，波形因数f K =。

1.16411104o p J c m P A K A B fη⎛⎫⎛⎫ ⎪ ⎪ ⎪⎪⎝⎭ ⎪⎪ ⎪ ⎪ ⎪⎝⎭+⨯=⨯⨯⨯⨯3、选择磁芯，计算电流密度0.14()J p J K A -=⨯4、原边和副边绕组匝数：124p on p m c m c U t U DN B A B A f⨯⨯==⨯⨯⨯21s pU N N U =5、原边和副边绕组电流幅值： 副边绕组电流幅值：2o I I D=o s s s s o o o so s os P U D I U I D U I U U I I DI I D=⨯=⨯⨯=⨯=∴=⨯∴= 原边绕组电流幅值：o p p P I U Dη=⨯⨯全桥变换器输出电压与输入电压关系推导伏秒积产生磁通链：t t p p p c p p s s s c s sU N B A L I U N B A L I ⨯∆=∆Φ=⨯∆⨯=⨯∆⨯∆=∆Φ=⨯∆⨯=⨯∆ 原边能量：()22211222p on p on p p p p p U t U t L i L L L ⎛⎫⎪ ⎪⎝⎭⨯⨯⨯⨯=⨯⨯=副边能量：()22211222s on s on s s s s s U t U t L i L L L ⎛⎫ ⎪ ⎪⎝⎭⨯⨯⨯⨯=⨯⨯=两边相等：()()2222p on s on s s p ppsU t U t U N U N L L ⨯⨯=⇒==结论：正激变换器输出与输入的电压比等于副边与原边的匝数比全桥驱动全桥整流变换器的高频变压器A P 公式推导伏秒积产生磁通链：222p on p p p m c T D U t U D U N B A f⨯=⨯⨯=⨯=⨯⨯得原边匝数和副边匝数：4p p m c U DN B A f⨯=⨯⨯由于p s p sU U N N =，故： 4s s m c U D N B A f⨯=⨯⨯窗口中包含的总电流为：()441(1)44p s p p s st w w p s m c m c o p p s s m c m c m c I I U D I U D I I A K N N J J J JB A f B A f P U I U I D J B A f J B A fη⨯⨯⨯⨯=⨯=+=+⨯⨯⨯⨯++⨯===⨯⨯⨯⨯⨯⨯得功率面积乘积计算式：1(1)4o p w c m P A A A J Kw B fη+=⨯=⨯⨯⨯考虑电流密度计算式：()x J p JK A =⨯，x 为结构系数。

设计高频变压器时要注意什么？在电力领域，高频变压器是一种常见的电源变换器件。

它可以将高电压、低电流的电源转换为低电压、高电流的电源，为电子设备提供稳定可靠的电源。

在设计高频变压器时，需要注意以下几点。

选择合适的磁材料高频变压器的磁芯材料一般选用高品质的软磁材料，如高通量密度、低磁滞损耗的铁氧体，以及纳米晶体合金等。

这些材料具有高饱和磁感应强度、低损耗、高电导率等优点，能够提高变压器的效率和功率密度。

计算匝数比和变比高频变压器的匝数比和变比是影响变压器性能的两个重要参数。

对于具体的设计，需要根据输入电压、输出电压、输出电流等要求进行计算。

匝数比和变比的计算需要考虑到变压器的效率、功率密度、负载容量等方面的综合因素，才能够保证变压器的工作稳定可靠。

注意输出电压的波动高频变压器的输出电压必须始终保持稳定，不会出现大幅度的波动和漂移。

这需要设计合适的反馈控制系统，以确保输出电压与负载变化的匹配性和灵敏度。

同时，在变压器的绕组和磁芯设计中，也需要考虑到这些因素，以提高变压器的输出电压稳定性。

调整变压器的工作频率高频变压器的工作频率通常在10 kHz至1 MHz范围内，需要根据具体要求来调整。

在选择工作频率和变压器尺寸时，需要权衡变压器的效率、成本和功能等方面的因素，并根据工作环境和应用场景的特点进行合理搭配。

确定合适的绕组结构高频变压器的绕组结构对变压器的效率、功率密度、匝数比等性能参数有着重要影响。

在设计变压器时，需要根据具体的磁芯材料、匝数比、输出电压、工作频率、负载容量等要求，选择合适的绕组结构，例如单层螺旋绕组、多层螺旋绕组、层间绕组等。

合适的绕组结构可以提高变压器的效率和功率密度，并降低变压器的尺寸和成本。

总结高频变压器的设计需要充分考虑到磁芯材料、匝数比、变比、输出电压稳定性、工作频率、绕组结构等多种因素。

在设计过程中，需要进行综合考虑，权衡各项参数的优缺点，并尽可能优化设计方案，以提高变压器的效率、功率密度、稳定性和可靠性。

单端反激式开关电源高频变压器设计
设计单端反激式开关电源高频变压器需要考虑以下几个方面：
1.功率需求：根据要供电设备的功率需求确定变压器的功率等级。

功
率等级的选择可以根据所需的输出电压和电流来确定。

2.材料选择：变压器的高频特性对材料的选择提出了更高的要求。

一
般来说，变压器的磁芯可以选择铁氧体材料，而线圈通常采用绝缘导线或
绝缘线圈。

3.匝数计算：根据所需的变比和功率计算变压器的匝数。

变压器的变
比决定了输入电压与输出电压之间的关系。

4.磁芯设计：根据功率需求和工作频率选择合适的磁芯。

对于高性能
的单端反激式开关电源变压器，常用的磁芯材料是高磁导率的铁氧体。

磁
芯的选择应该考虑到磁芯的饱和磁通密度和磁滞损耗。

5.线圈设计：线圈的设计需要考虑到功率损耗和电流密度。

线圈的匝
数和截面积应该经过适当的计算，以确保所需的功率传输和高频特性。

6.耦合系数：在单端反激式开关电源高频变压器设计中，耦合系数是
一个非常重要的参数。

耦合系数的选择影响变压器传递功率的能力和工作
效率。

7.绝缘层设计：绝缘层是为了保护线圈和磁芯，防止绝缘电流的泄漏。

绝缘层的设计需要考虑到工作频率、工作温度和绝缘强度。

8.浪涌保护：在设计变压器时，还需要考虑到浪涌保护的问题。

使用
合适的浪涌抑制器可以有效地保护变压器免受浪涌电流的破坏。

以上是单端反激式开关电源高频变压器设计的一些关键方面。

在实际设计中，还需要进行详细的计算和仿真，以确保设计符合要求并能够实现高效率和高性能的电源变压器。

高频变压器磁芯的设计原理
1.磁性材料的选择：高频变压器通常使用铁氧体作为磁芯材料。

铁氧体具有高磁导率、低磁导率傅立叶频谱、低铁损耗和低饱和磁感应强度等优点，非常适合高频变压器的使用。

在选择铁氧体材料时，需要考虑其磁导率和损耗特性，以保证变压器的高效工作。

2.磁芯形状和尺寸设计：磁芯的形状和尺寸直接影响变压器的工作性能。

常见的磁芯形状包括E型、I型、U型和EE型等。

选择合适的磁芯形状可以提高磁传导效率和减小漏磁等问题。

此外，磁芯的尺寸也需要根据具体应用的功率和电流大小来确定，以确保变压器的工作稳定性和效率。

3.匝数和绕组设计：磁芯的设计还需要考虑变压器的匝数和绕组。

匝数决定了变压器的变比，而绕组则是将电能从一个线圈传递到另一个线圈的关键部分。

在设计过程中，需要合理选择匝数和绕组的结构，以达到所需的电压转换效果。

4.漏磁和磁交流损耗的抑制：高频变压器在工作过程中会产生漏磁和磁交流损耗，影响变压器的转换效率和稳定性。

为了抑制漏磁和磁损耗，可采取一些措施，如合理布置绕组、增加绕组间隙、使用隔离层等。

5.独立开关电源的设计：高频变压器通常由独立开关电源供电，因此在设计过程中需要考虑电源的功率和稳定性等因素，以确保变压器的正常运行。

总之，高频变压器磁芯的设计原理涉及到磁性材料的选择、磁芯形状和尺寸的设计、匝数和绕组设计、漏磁和磁交流损耗的抑制以及独立开关电源的设计等方面。

通过合理的设计，可以提高变压器的转换效率和稳定性，满足各种应用的需求。

高频链逆变技术用高频变压器代替传统逆变器中笨重的工频变压器，大大减小了逆变器的体积和重量。

在高频链的硬件电路设计中，高频变压器是重要的一环。

设计高频变压器首先应该从磁芯开始。

开关电源变压器磁芯多是在低磁场下使用的软磁材料，它有较高磁导率，低的矫顽力，高的电阻率。

磁导率高，在一定线圈匝数时，通过不大的激磁电流就能承受较高的外加电压，因此，在输出一定功率要求下，可减轻磁芯体积。

磁芯矫顽力低，磁滞面积小，则铁耗也少。

高的电阻率，则涡流小，铁耗小。

铁氧体材料是复合氧化物烧结体，电阻率很高，适合高频下使用，但Bs值比较小，常使用在开关电源中。

高频变压器的设计通常采用两种方法[3]：第一种是先求出磁芯窗口面积AW与磁芯有效截面积Ae的乘积AP（AP=AW×Ae，称磁芯面积乘积），根据AP值，查表找出所需磁性材料之编号；第二种是先求出几何参数，查表找出磁芯编号，再进行设计。

注意：1）设计中，在最大输出功率时，磁芯中的磁感应强度不应达到饱和，以免在大信号时产生失真。

2）在瞬变过程中，高频链漏感和分布电容会引起浪涌电流和尖峰电压及脉冲顶部振荡，使损耗增加，严重时会造成开关管损坏。

同时，输出绕组匝数多，层数多时，应考虑分布电容的影响，降低分布电容有利于抑制高频信号对负载的干扰。

对同一变压器同时减少分布电容和漏感是困难的，应根据不同的工作要求，保证合适的电容和电感。

单片开关电源高频变压器的设计要点高频变压器是单片开关电源的核心部件，鉴于这种高频变压器在设计上有其特殊性，为此专门阐述降低其损耗及抑制音频噪声的方法，可供高频变压器设计人员参考。

单片开关电源集成电路具有高集成度、高性价比、最简外围电路、最佳性能指标等优点，能构成高效率无工频变压器的隔离式开关电源。

在1994～2001年，国际上陆续推出了TOtch、TOtch-Ⅱ、TOtch-FX、TOtch-GX、Tintch、Tintch-Ⅱ等多种系列的单片开关电源产品，现已成为开发中、小功率开关电源、精密开关电源及开关电源模块的优选集成电路。

1.磁芯材质的选取：高频变压器磁芯多是低磁场下使用的软磁材料，有着较高磁导率、低的矫磁顽力和高的电阻率。

一般来说，磁芯材料磁导率高，在一定的线圈匝数时，通过不大的励磁电流就能有较高的磁感应强度，线圈就能承受较高的外加电压，因此输出一定功率要求下，可减小磁芯体积。

磁芯矫磁顽力低，磁滞回环面积小，则铁损也小。

高的电阻率则使得涡流小，铁损小。

（/manage/shownews.asp?ArticleID=1109）目前，高频开关电源变压器所用的磁芯材料一般有铁氧体、坡莫合金材料、非晶合金和超微晶材料。

根据使用情况铁氧体不适合高温工作，暂时选用非晶态合金的磁芯。

●通过下面表格可以发现硅钢的饱和磁感应强度最大，可以达到2T，但由于最大导磁率太小且矫顽力太大不能满足要求一般都不选用它做高频变压器。

●通过下面表格可以发现铁基非晶铁芯饱和磁感应强度也很大，可以达到1.5T以上。

但由于我们选用的开关频率为20KHZ，现在一般铁基非晶铁芯无法达到这个工作频率，故不采用。

●通过下面表格可以发现铁基纳米晶和坡莫合金饱和磁感应强度也较大，可以达到1.2T以上。

但由于坡莫合金磁芯矫磁顽力高，故一般厂家选用铁基纳米晶作为高频变压器磁芯。

本设计中同样采用铁基纳米晶作为高频变压器磁芯。

以下是安泰公司用于做磁芯的纳米基铁芯的具体参数：2.变压器设计：高频变压器的设计通常采用两种方法：第一种是先求出磁芯窗口面积A m与磁芯有效截面积Ac 的乘积AP（AP=Ac×Am，称磁芯面积乘积），根据AP值，查表找出所需磁性材料之编号；第二种是先求出几何参数，查表找出磁芯编号，再进行设计。

注意：1）设计中，在最大输出功率时，磁芯中的磁感应强度不应达到饱和，以免在大信号时产生失真。

2）在瞬变过程中，高频链漏感和分布电容会引起浪涌电流和尖峰电压及脉冲顶部振荡，使损耗增加，严重时会造成开关管损坏。

同时，输出绕组匝数多，层数多时，应考虑分布电容的影响，降低分布电容有利于抑制高频信号对负载的干扰。

高频变压器参数计算方法一．电磁学计算公式推导：1．磁通量与磁通密度相关公式：Ф = B * S⑴Ф ----- 磁通(韦伯)B ----- 磁通密度(韦伯每平方米或高斯) 1韦伯每平方米=10^4高斯S ----- 磁路的截面积(平方米)B = H * μ⑵μ ----- 磁导率(无单位也叫无量纲)H ----- 磁场强度(伏特每米)H = I*N / l⑶I ----- 电流强度(安培)N ----- 线圈匝数(圈T)l ----- 磁路长路(米)2．电感中反感应电动势与电流以及磁通之间相关关系式：EL =⊿Ф / ⊿t * N⑷EL = ⊿i / ⊿t * L⑸⊿Ф ----- 磁通变化量(韦伯)⊿i ----- 电流变化量(安培)⊿t ----- 时间变化量(秒)N ----- 线圈匝数(圈T)L ------- 电感的电感量(亨)由上面两个公式可以推出下面的公式：⊿Ф / ⊿t * N = ⊿i / ⊿t * L 变形可得：N = ⊿i * L/⊿Ф再由Ф = B * S 可得下式:N = ⊿i * L / ( B * S )⑹且由⑸式直接变形可得：⊿i = EL * ⊿t / L⑺联合⑴⑵⑶⑷同时可以推出如下算式:L =(μ* S )/ l * N^2⑻这说明在磁芯一定的情况下电感量与匝数的平方成正比(影响电感量的因素)3．电感中能量与电流的关系：QL = 1/2 * I^2 * L⑼QL -------- 电感中储存的能量(焦耳)I -------- 电感中的电流(安培)L ------- 电感的电感量(亨)4．根据能量守恒定律及影响电感量的因素和联合⑺⑻⑼式可以得出初次级匝数比与占空比的关系式：N1/N2 = (E1*D)/(E2*(1-D))⑽N1 -------- 初级线圈的匝数(圈) E1 -------- 初级输入电压(伏特)N2 -------- 次级线圈的匝数(圈) E2 -------- 次级输出电压(伏特)二．根据上面公式计算变压器参数：1．高频变压器输入输出要求：输入直流电压： 200--- 340 V输出直流电压： 23.5V输出电流： 2.5A * 2输出总功率： 117.5W2．确定初次级匝数比：次级整流管选用VRRM =100V正向电流(10A)的肖特基二极管两个，若初次级匝数比大则功率管所承受的反压高；匝数比小则功率管反低,这样就有下式：N1/N2 = VIN(max) / (VRRM * k / 2)⑾N1 ----- 初级匝数 VIN(max) ------ 最大输入电压 k ----- 安全系数N2 ----- 次级匝数 Vrrm ------ 整流管最大反向耐压这里安全系数取0.9由此可得匝数比N1/N2 = 340/(100*0.9/2) ≌ 7.63．计算功率场效应管的最高反峰电压:Vmax = Vin(max) + (Vo+Vd)/ N2/ N1⑿Vin(max) ----- 输入电压最大值 Vo ----- 输出电压Vd ----- 整流管正向电压Vmax = 340+(23.5+0.89)/(1/7.6)由此可计算功率管承受的最大电压: Vmax ≌ 525.36(V)4．计算PWM占空比：由⑽式变形可得：D = (N1/N2)*E2/(E1+(N1 /N2*E2)D=(N1/N2)*(Vo+Vd)/Vin(min)+N1/N2*(Vo+Vd)⒀D=7.6*(23.5+0.89)/200+7.6*(23.5+0.89)由些可计算得到占空比 D≌ 0.4815．算变压器初级电感量：为计算方便假定变压器初级电流为锯齿波，也就是电流变化量等于电流的峰值,也就是理想的认为输出管在导通期间储存的能量在截止期间全部消耗完。
