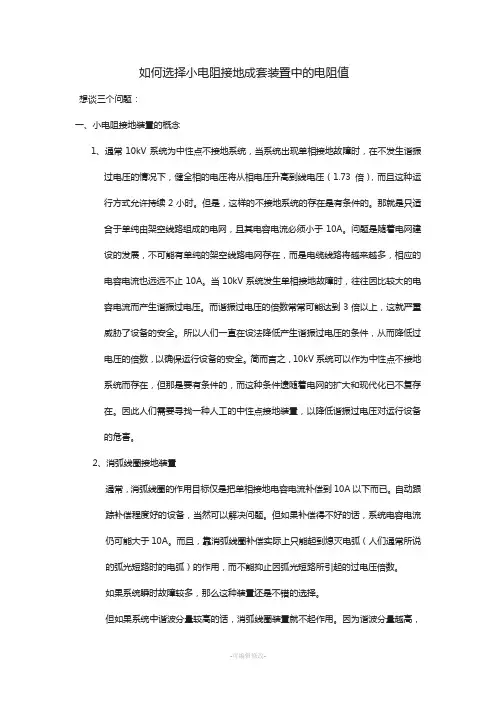

如何选择小电阻接地成套装置中的电阻值想谈三个问题：一、小电阻接地装置的概念1、通常10kV系统为中性点不接地系统，当系统出现单相接地故障时，在不发生谐振过电压的情况下，健全相的电压将从相电压升高到线电压（1.73倍），而且这种运行方式允许持续2小时。

但是，这样的不接地系统的存在是有条件的。

那就是只适合于单纯由架空线路组成的电网，且其电容电流必须小于10A。

问题是随着电网建设的发展，不可能有单纯的架空线路电网存在，而是电缆线路将越来越多，相应的电容电流也远远不止10A。

当10kV系统发生单相接地故障时，往往因比较大的电容电流而产生谐振过电压。

而谐振过电压的倍数常常可能达到3倍以上，这就严重威胁了设备的安全。

所以人们一直在设法降低产生谐振过电压的条件，从而降低过电压的倍数，以确保运行设备的安全。

简而言之，10kV系统可以作为中性点不接地系统而存在，但那是要有条件的，而这种条件遗随着电网的扩大和现代化已不复存在。

因此人们需要寻找一种人工的中性点接地装置，以降低谐振过电压对运行设备的危害。

2、消弧线圈接地装置通常，消弧线圈的作用目标仅是把单相接地电容电流补偿到10A以下而已。

自动跟踪补偿程度好的设备，当然可以解决问题。

但如果补偿得不好的话，系统电容电流仍可能大于10A。

而且，靠消弧线圈补偿实际上只能起到熄灭电弧（人们通常所说的弧光短路时的电弧）的作用，而不能抑止因弧光短路所引起的过电压倍数。

如果系统瞬时故障较多，那么这种装置还是不错的选择。

但如果系统中谐波分量较高的话，消弧线圈装置就不起作用。

因为谐波分量越高，电容电流就越大，甚至可能达到几百安。

那当然频率很高，所以电容电流就相当大我们知道，电容电流的大小除了和电容量成正比外，而所谓的谐波分量，至少是三次、五次、七次等，在系统的电容C一定的条件下，当然其频率越高，电容电流就越大-3L Ic= 3 U Cx10还和频率成正比，即：由于系统中谐波分量的存在，可使电容电流达到几百安培之多，另外，当系统发生单相接地故障时，其稳态过电压倍数为√3倍（即致使相电压升高到线电压），可是在暂态过电压阶段，其过电压倍数则可达到3～4倍，甚至更高。

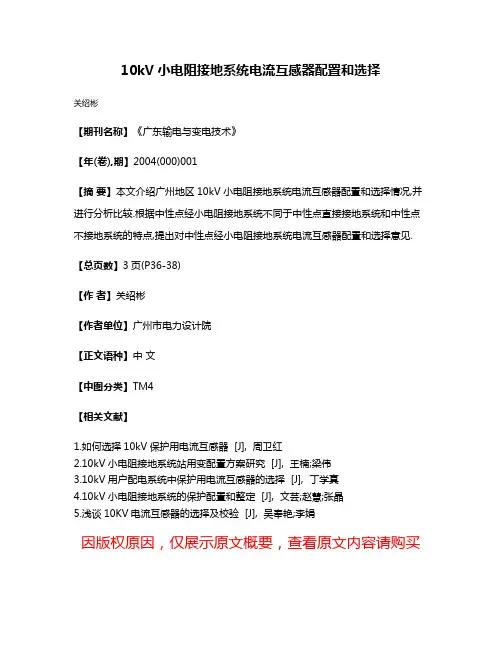

10kV小电阻接地系统电流互感器配置和选择
关绍彬
【期刊名称】《广东输电与变电技术》
【年(卷),期】2004(000)001
【摘要】本文介绍广州地区10kV小电阻接地系统电流互感器配置和选择情况,并进行分析比较.根据中性点经小电阻接地系统不同于中性点直接接地系统和中性点不接地系统的特点,提出对中性点经小电阻接地系统电流互感器配置和选择意见.【总页数】3页(P36-38)
【作者】关绍彬
【作者单位】广州市电力设计院
【正文语种】中文
【中图分类】TM4
【相关文献】
1.如何选择10kV保护用电流互感器 [J], 周卫红
2.10kV小电阻接地系统站用变配置方案研究 [J], 王楠;梁伟
3.10kV用户配电系统中保护用电流互感器的选择 [J], 丁学真
4.10kV小电阻接地系统的保护配置和整定 [J], 文芸;赵慧;张晶
5.浅谈10KV电流互感器的选择及校验 [J], 吴奉艳;李娟
因版权原因，仅展示原文概要，查看原文内容请购买。

10kV配网小电阻接地运行研究随着经济建设和国家电网建设的快速发展，中、大型城市配电网主要以电缆网为主，在运行过程中，各回路的电容电流较大，约在100～1000A之间，现状变电站中性点采用不接地或经消弧线圈接地等方式已满足不了供电可靠性的要求。

10kV配电线路在我国配电系统中使用范围相当广泛，其在生产、生活中发挥的作用也举足轻重，但是目前我国多数的10kV配电线路还存在着许多的问题。

所以对10kV配网小电阻接地运行的研究就显得很重要。

标签：10kv配电；接地运行；措施配电系统是把最合适的电压按照用户需要的等级输送到用户端，因此配电系统是国家电力系统的重要组成部分。

对于我国主要城市中使用的10kV配电网必须满足用户的需求，并同时满足电网规划的合理性和经济性。

但是现如今配电系统普遍存在的问题是设备不够先进，配电网架构不太合理的问题，这必定对10kV 配电网的稳定性造成了影响，这也是我们对其稳定性分析的必要性。

关键在于正确找出10kV配电网存在的问题并采用合适的方法进行解决，才能实现其供电的可靠性。

本文将对10kV配网小电阻接地运行问题进行分析探讨。

1、概述1.1、小电阻接地系统的构成小电阻接地系统主要由接地变和小电阻组成。

其接线原理是通过接地变为主变10kV接线提供系统中性点。

对于接地变压器容量的选择，要求其与系统中性点电阻的选择相配套。

接地变常采用Z型接法，即将三相铁芯各个芯柱上的绕组分为长度相等、极性相反的两段，三相绕组则采用Z型接法构成星型接线。

其特点表现为：对正、负序电流呈现高阻抗，在绕组中流过的激磁电流很小；对零序电流呈现低阻抗，在绕组上只有很小的压降。

1.2、10kV配电网的典型接线模式1.2.1、单回路放射式接线模式主要是进行串联，这种接线模式是最基本也是最常见的接线模式，但是这种模式在现今社会有着很打的弊端，首先随着时代的进步串联的电气元件数量不断增多，而且功率也不断增加图。

随着这种情况的发生，供电线路失效的可能性会越来越人，因此，使用单回路放射式接线模式的供电可靠性会显著降低。

浅谈10kV电力系统中性点不接地和中性点经小电阻接地的优劣作者：曾毅成来源：《大科技·D版》2018年第08期摘要：本文根据供电安全，过电压保护，信号干扰，可靠性等因素，对配电网中性点不同接地方式进行综合比较，并对电弧应注意的问题，进一步分析了抑制线圈接地系统，并提出了今后中性点接地方法的发展方向的建议。

关键词：10kV配电网；中性点；接地方式中图分类号：TM864 文献标识码：A 文章编号：1004-7344（2018）24-0067-02清远一半以上的地域都在山区。

地形从西北向东南倾斜，以山脉和丘陵为主要区域。

该平原主要位于北江两岸的南部地区。

独特的地理位置与独特的地貌这就造就了十分奇妙的景观，如高山峡谷，河流湖泊与原始森林等等。

对于10kV配电网的中性点选择法而言是电力系统多方面综合的课题。

它与电压电平，绝缘等级，继电保护，电源的可靠性，甚至与电磁干扰有关。

同时，人们对于防止电力体系出现故障主要采用中性点接地的方式，同时这也是能够保证电力体系能否安全运转的桥梁。

因此，有必要将理论与实践有机地结合起来。

伴随着10kV的配电网络的快速突破，特别是电缆广泛应用，电力系统的电流大大增强，电弧的接地或与过电压造成的事故十分多。

我国配电网络的中性点接地问题十分突显。

尤其是，电容器的继电保护等一系列的问题解决困难。

所以对于10kV配电网，选择能够抑制过电压并确保电源可靠性和人身安全的中性接地方法是很有必要的。

10kV的配电系统是中性点未能够接地的，对于架空线路的10kV配电网络十分有利。

对于整个电网的电容器电流会大大的超过10kV中性点接地系统的额定值值。

假如在这样的电力网络中，会发生单相接地错误，电弧会很难熄灭甚至有可能会造成事故的发生。

与此同时，单相接地出现问题时，断路器并不会不能使用而是继续保持运行的状态。

会使电击造成个人伤害进而会造成的更加严重的损失。

因此，在一些地区，特别是近郊区和郊区，在10kV的电网中，中性点不接地的情况主要会改为中性点接地低电阻体系，不仅能够减小单相接地瞬态电压，控制无故障。

10kV小电阻接地成套装置通用技术规范本规范对应的专用技术规范目录采购标准技术规范使用说明1、本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。

2、项目单位根据需求选择所需设备的技术规范。

技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表6 项目单位技术偏差表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：(1)改动通用部分条款及专用部分固化的参数；(2)项目单位要求值超出标准技术参数值范围；(3)根据实际使用条件，需要变更污秽等级、海拔高度、耐受地震能力、压力释放能力、环境温度等要求。

经招标文件审查会同意后，对专用部分的修改形成“项目单位技术偏差表”，放入专用部分表6中，随招标文件同时发出并视为有效，否则将视为无差异。

4、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。

投标人还应对项目需求部分的“项目单位技术偏差表”中给出的参数进行响应。

“项目单位技术偏差表”与“标准技术参数表”和“使用条件表”中参数不同时，以偏差表给出的参数为准。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表7 投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。

5、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

6、技术规范范本的页面、标题等均为统一格式，不得随意更改。

7、各专业要求（如有）目录1 总则 (5)1.1 一般规定 (5)1.2 投标人应提供的资格文件 (5)1.3 工作范围 (5)1.4 对设计图纸、试验报告和说明书的要求 (6)1.5 标准和规范 (7)1.6 必须提交的技术数据和信息 (8)1.7 备品备件 (8)1.8 专用工具与仪器仪表 (8)1.9 安装、调试、性能试验、试运行和验收 (8)2 技术特性要求 (9)2.1 成套装置技术要求 (9)2.2 接地变压器（不推荐兼作所用变）（可选） (9)2.3 电阻器 (10)2.4 电流互感器（干式） (11)2.5 智能监控器（可选） (11)2.6 隔离开关（可选） (11)2.7 箱体外罩 (11)2.8 安装标准化接口要求 (11)3 试验 (16)3.1 型式试验 (16)3.2 例行试验 (17)3.3 现场交接试验 (17)4 技术服务、设计联络、工厂检验和监造 (17)4.1 技术服务 (17)4.2 设计和设计联络会 (17)4.3 工厂检验和监造 (18)1 总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

接地电阻国家标准是多少？接地要求和接地电阻标准：交流电气装置的接地应符合下列规定：1 当配电变压器高压侧工作于小电阻接地系统时，保护接地网的接地电阻应符合下式要求：R≤2000／I (12．4. 1-1)式中R――考虑到季节变化的最大接地电阻(Ω)；I――计算用的流经接地网的人地短路电流(A)。

2 当配电变压器高压侧工作于不接地系统时，电气装置的接地电阻应符合下列要求：1)高压与低压电气装置共用的接地网的接地电阻应符合下式要求，且不宜超过4Ω：R≤120／I (12．4．1-2)2)仅用于高压电气装置的接地网的接地电阻应符合下式要求，且不宜超过100,：尺≤250／I (12．4．1-3)式中R――考虑到季节变化的最大接地电阻(Ω)；I―计算用的接地故障电流(A)。

3 在中性点经消弧线圈接地的电力网中，当接地网的接地电阻按本规范公式<12．4．1―2)、(12．4．1―3)计算时，接地故障电流应按下列规定取值：1)对装有消弧线圈的变电所或电气装置的接地网，其计算电流应为接在同一接地网中同一电力网各消弧线圈额定电流总和的1．25倍；2)对不装消弧线圈的变电所或电气装置，计算电流应为电力网中断开最大一台消弧线圈时最大可能残余电流，并不得小于30A。

4 在高土壤电阻率地区，当接地网的接地电阻达到上述规定值，技术经济不合理时，电气装置的接地电阻可提高到30Ω，变电所接地网的接地电阻可提高到15Ω，但应符合本规范第12．6．1条的要求。

低压系统中，配电变压器中性点的接地电阻不宜超过4Ω。

高土壤电阻率地区，当达到上述接地电阻值困难时，可采用网格式接地网，但应满足本规范第12．6．1条的要求。

配电装置的接地电阻应符合下列规定：1 当向建筑物供电的配电变压器安装在该建筑物外时，应符合下列规定：1)对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当该变压器的保护接地接地网的接地电阻符合公式(12．4．3)要求且不超过4Ω时，低压系统电源接地点可与该变压器保护接地共用接地网。

1 消弧线圈并联小电阻接地 成套装置技术规范ICS备案号： Q/CSG中国南方电网责任有限公司企业Q/CSG ××××-2017目次1总则 (1)2规范性引用文件 (2)3消弧线圈类型 (3)3。

1按消弧补偿装置补偿电流的调节原理 (3)3.2按消弧补偿装置投入及退出补偿状态的方式 (3)3.3按一次设备绝缘介质 (3)4消弧线圈并小电阻成套装置基本功能和构成 (3)4.1基本功能 (3)4。

2装置构成 (4)4.3选线装置的配置............................................................................ 错误!未定义书签。

5使用条件 (4)5.1周围空气温度 (4)5.2海拔高度 (4)5.3风速要求 (4)5.4环境相对湿度(在25℃时） (4)5.5降雨量 (4)5.6雷暴日 (4)5。

7地震烈度 (5)5.8外绝缘 (5)5.9安装环境 (5)5.10控制器环境条件要求 (5)5.10.1正常工作大气条件 (5)5.10。

2对周围环境要求 (5)5。

10。

3储存、运输极限环境温度 (5)5。

11系统条件要求 (5)5.12控制器电源要求 (6)5.13成套装置接地要求 (6)6成套装置技术要求 (6)6.1消弧线圈并小电阻装置总体技术要求 (6)6.2 消弧线圈并小电阻控制逻辑要求 (8)6.2。

1小电阻投入 (9)6.2。

2小电阻退出 (9)6.2。

3小电阻投入失败的处理 (9)6.2。

4消弧线圈故障时小电阻的处理 (9)6。

2.5小电阻投入后接地故障未消失的处理 (9)6.2。

6对重合闸的处理 (9)6。

2。

7对间歇性接地故障的处理 (9)6。

2。

8 装置并列运行的处理 (9)6.3消弧线圈并电阻装置各部件技术要求 (9)6。

3。

1消弧线圈 (9)6。

3.2接地变压器 (10)6。

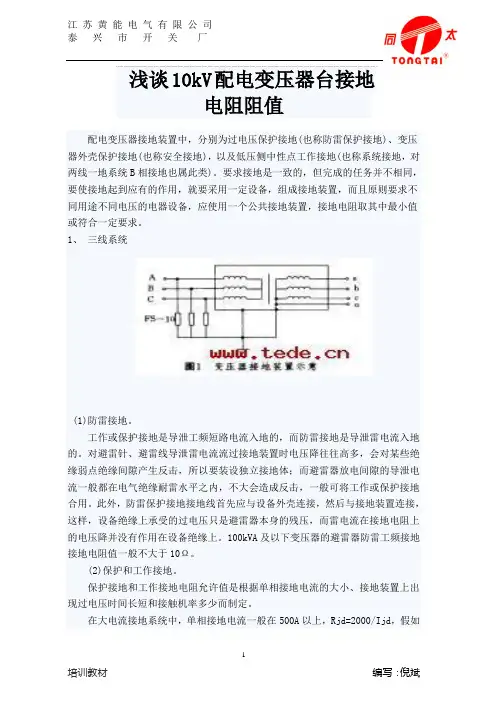

浅谈10kV配电变压器台接地
电阻阻值
配电变压器接地装置中，分别为过电压保护接地(也称防雷保护接地)、变压器外壳保护接地(也称安全接地)，以及低压侧中性点工作接地(也称系统接地，对两线一地系统B相接地也属此类)。

要求接地是一致的，但完成的任务并不相同，要使接地起到应有的作用，就要采用一定设备，组成接地装置，而且原则要求不同用途不同电压的电器设备，应使用一个公共接地装置，接地电阻取其中最小值或符合一定要求。

1、三线系统
(1)防雷接地。

工作或保护接地是导泄工频短路电流入地的，而防雷接地是导泄雷电流入地的。

对避雷针、避雷线导泄雷电流流过接地装置时电压降往往高多，会对某些绝缘弱点绝缘间隙产生反击，所以要装设独立接地体；而避雷器放电间隙的导泄电流一般都在电气绝缘耐雷水平之内，不大会造成反击，一般可将工作或保护接地合用。

此外，防雷保护接地接地线首先应与设备外壳连接，然后与接地装置连接，这样，设备绝缘上承受的过电压只是避雷器本身的残压，而雷电流在接地电阻上的电压降并没有作用在设备绝缘上。

100kVA及以下变压器的避雷器防雷工频接地接地电阻值一般不大于10Ω。

(2)保护和工作接地。

保护接地和工作接地电阻允许值是根据单相接地电流的大小、接地装置上出现过电压时间长短和接触机率多少而制定。

在大电流接地系统中，单相接地电流一般在500A以上，Rjd=2000/Ijd，假如
本材料所提供的信息仅供参考，如有更改，恕不另行通知。

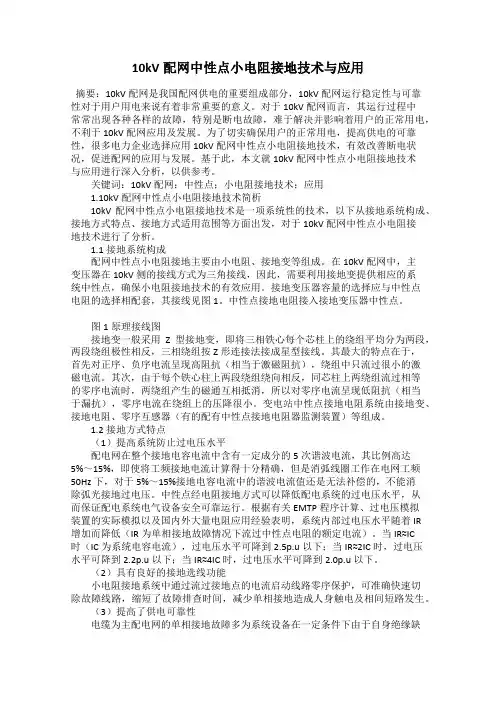

10kV配网中性点小电阻接地技术与应用摘要：10kV配网是我国配网供电的重要组成部分，10kV配网运行稳定性与可靠性对于用户用电来说有着非常重要的意义。
