接地变及小电阻接地技术协议

中广核太阳能哈密三期30MWp项目哈密电站新增接地变、道路、辅助设施工程10kV接地变及小电阻接地成套装置技术规范书水利部水利水电勘测设计研究院新疆维吾尔自治区2015年07月目录供货需求表 (5)1 总则 02工程概况 03运行环境条件 (1)4 适用技术标准 (2)5 技术要求 (4)5.1 技术参数 (4)5.2 接地变压器 (4)5.3 电阻器 (6)5.4 电流互感器（干式） (7)5.5 智能监控器 (7)5.6 箱体外罩 (7)5.7 测温元件温度控制器 (7)5.8 二次接口要求 (8)6 供货范围 (8)7 备品、备件及专用工具 (9)8 包装、标识、运输 (9)8.1 基本要求 (9)8.2 装运标志 (9)8.3 特殊要求 (9)9 技术服务 (9)9.1 设计资料要求 (9)9.2 制造厂工地代表要求 (11)9.3 在投标方工厂的检验和监造 (12)10 质量保证和试验 (12)10.1质量保证 (12)10.2试验 (13)10.3其它事项 (15)附录投标人需填写的表格 (16)供货需求表注：1、在签订技术协议时，投标方应需提供满足施工图设计深度的总装图和基础安装尺寸图（电子版及纸介质）。

2、成套装置尺寸应不大于6.2米x2.2米（长x宽），且尽可能小。

1 总则(1)本技术规范书适用于中广核太阳能哈密三期30MWp项目哈密电站新增接地变、道路、辅助设施工程的35kV接地变成套装置的招标。

它提出了对该设备的功能设计、结构、安装和试验等方面的技术要求。

(2)本技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和技术规范的条文。

投标方应提供符合本技术规范书、国家相关标准和IEC标准的优质产品。

(3)本技术规范书所使用的标准如与投标方所执行标准不一致时,应按水平较高标准执行。

(4)如果投标方没有以书面形式对技术规范书的条文提出异议,则认为投标方提供的产品完全符合本技术规范的要求。

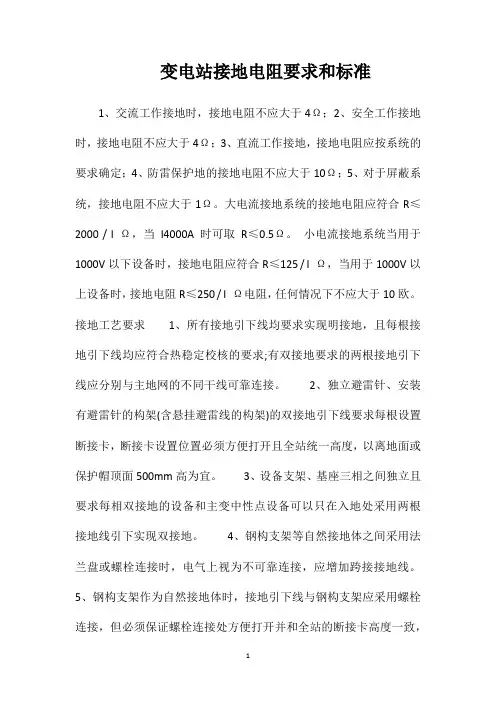

变电站接地电阻要求和标准
1、交流工作接地时，接地电阻不应大于4Ω；
2、安全工作接地时，接地电阻不应大于4Ω；
3、直流工作接地，接地电阻应按系统的要求确定；
4、防雷保护地的接地电阻不应大于10Ω；
5、对于屏蔽系统，接地电阻不应大于1Ω。

大电流接地系统的接地电阻应符合R≤2000 / I Ω，当I4000A时可取R≤0.5Ω。

小电流接地系统当用于1000V以下设备时，接地电阻应符合R≤125 / I Ω，当用于1000V以上设备时，接地电阻R≤250 / I Ω电阻，任何情况下不应大于10欧。

接地工艺要求1、所有接地引下线均要求实现明接地，且每根接地引下线均应符合热稳定校核的要求;有双接地要求的两根接地引下线应分别与主地网的不同干线可靠连接。

2、独立避雷针、安装有避雷针的构架(含悬挂避雷线的构架)的双接地引下线要求每根设置断接卡，断接卡设置位置必须方便打开且全站统一高度，以离地面或保护帽顶面500mm高为宜。

3、设备支架、基座三相之间独立且要求每相双接地的设备和主变中性点设备可以只在入地处采用两根接地线引下实现双接地。

4、钢构支架等自然接地体之间采用法兰盘或螺栓连接时，电气上视为不可靠连接，应增加跨接接地线。

5、钢构支架作为自然接地体时，接地引下线与钢构支架应采用螺栓连接，但必须保证螺栓连接处方便打开并和全站的断接卡高度一致，
以离地面或保护帽顶面500mm高为宜。

6、接地采用螺栓连接时应采用热镀锌螺栓。

并采用防松垫片或防松螺母，螺栓连接的接触面和螺栓数量、规格应执行现行国家标准《电气装置安装工程母线装置施工及验收规范》(GBJ149)的规定。

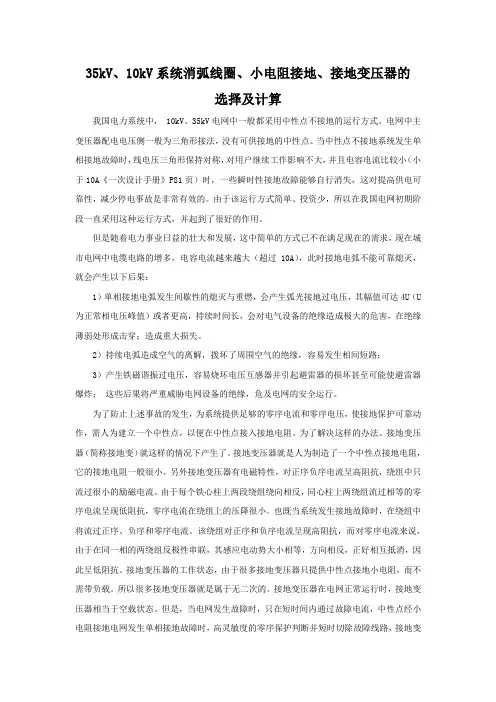

35kV、10kV系统消弧线圈、小电阻接地、接地变压器的选择及计算我国电力系统中， 10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接法，没有可供接地的中性点。

当中性点不接地系统发生单相接地故障时，线电压三角形保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A《一次设计手册》P81页）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。

由于该运行方式简单、投资少，所以在我国电网初期阶段一直采用这种运行方式，并起到了很好的作用。

但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果：1）单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U 为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。

2）持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路；3）产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。

为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。

为了解决这样的办法。

接地变压器（简称接地变）就这样的情况下产生了。

接地变压器就是人为制造了一个中性点接地电阻，它的接地电阻一般很小。

另外接地变压器有电磁特性，对正序负序电流呈高阻抗，绕组中只流过很小的励磁电流。

由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。

也既当系统发生接地故障时，在绕组中将流过正序、负序和零序电流。

该绕组对正序和负序电流呈现高阻抗，而对零序电流来说，由于在同一相的两绕组反极性串联，其感应电动势大小相等，方向相反，正好相互抵消，因此呈低阻抗。

探究接地变及小电阻成套设备设计接地变是一种电气设备，主要用于连接电气设备的外壳和大地，以确保电气设备的安全可靠运行。

小电阻成套设备则是利用接地变的原理，通过连接接地电阻和导线等设备，来实现对电气设备的接地保护。

本文将对接地变及小电阻成套设备的设计原理、应用及相关技术进行探究。

一、接地变及小电阻成套设备设计原理1. 接地变的原理接地变是一种用来连接电气设备外壳和大地的设备，其原理是通过将电气设备的外壳连接到接地变的一端，将大地连接到接地变的另一端，从而形成一个闭合回路。

当电气设备发生漏电等故障时，漏电电流会通过接地变流向大地，从而避免对人身和设备造成危害。

二、接地变及小电阻成套设备设计应用1. 接地变的应用接地变主要应用于电力系统、变电所、发电厂、电缆线路等电气设备系统中。

其主要作用是确保设备的外壳与大地之间能够形成一个闭合回路，防止漏电等故障对设备和人身造成危害。

三、接地变及小电阻成套设备设计相关技术1. 接地变的设计技术接地变的设计技术主要包括选择合适的接地变型号和规格、合理布置接地变、连接接地及大地的导线、保护接地变等。

这些技术可以确保接地变在连接电气设备和大地时具有良好的导电性能和安全可靠性。

2. 小电阻成套设备的设计技术小电阻成套设备的设计技术主要包括选择适当的接地电阻和导线、合理布置接地电阻和导线、进行接地电阻的测试和监测等。

这些技术可以确保小电阻成套设备在正常情况下保持较高的阻值，发生故障时能够及时降低阻值进行漏电保护。

四、接地变及小电阻成套设备设计发展趋势随着我国电气设备安全标准的不断提高和电力系统的不断发展，接地变及小电阻成套设备在设计上也有了一些新的发展趋势。

主要体现在以下几个方面：1. 技术创新随着科技的发展，新型材料、新工艺等技术将不断被应用到接地变及小电阻成套设备的设计中，以提高设备的安全性、可靠性和使用寿命。

2. 自动化控制随着智能化技术的发展，接地变及小电阻成套设备的自动化控制将得到进一步提高，以实现设备的远程监测、故障诊断和智能维护。

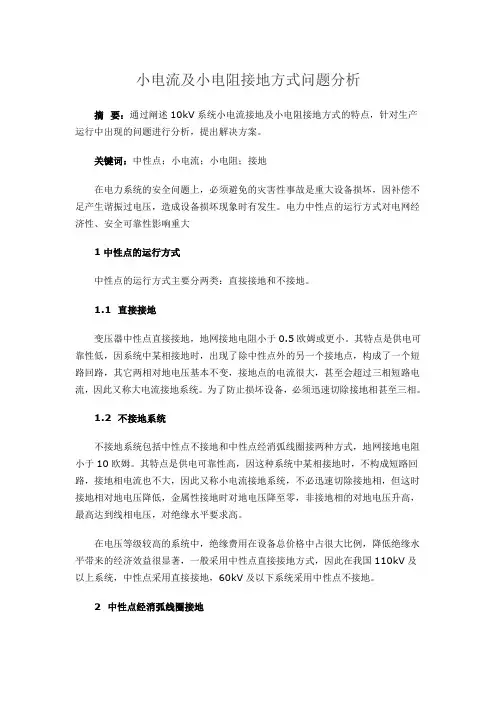

小电流及小电阻接地方式问题分析摘要：通过阐述10kV系统小电流接地及小电阻接地方式的特点，针对生产运行中出现的问题进行分析，提出解决方案。

关键词：中性点；小电流；小电阻；接地在电力系统的安全问题上，必须避免的灾害性事故是重大设备损坏，因补偿不足产生谐振过电压，造成设备损坏现象时有发生。

电力中性点的运行方式对电网经济性、安全可靠性影响重大1中性点的运行方式中性点的运行方式主要分两类：直接接地和不接地。

1.1 直接接地变压器中性点直接接地，地网接地电阻小于0.5欧姆或更小。

其特点是供电可靠性低，因系统中某相接地时，出现了除中性点外的另一个接地点，构成了一个短路回路，其它两相对地电压基本不变，接地点的电流很大，甚至会超过三相短路电流，因此又称大电流接地系统。

为了防止损坏设备，必须迅速切除接地相甚至三相。

1.2 不接地系统不接地系统包括中性点不接地和中性点经消弧线圈接两种方式，地网接地电阻小于10欧姆。

其特点是供电可靠性高，因这种系统中某相接地时，不构成短路回路，接地相电流也不大，因此又称小电流接地系统，不必迅速切除接地相，但这时接地相对地电压降低，金属性接地时对地电压降至零，非接地相的对地电压升高，最高达到线相电压，对绝缘水平要求高。

在电压等级较高的系统中，绝缘费用在设备总价格中占很大比例，降低绝缘水平带来的经济效益很显著，一般采用中性点直接接地方式，因此在我国110kV及以上系统，中性点采用直接接地，60kV及以下系统采用中性点不接地。

2 中性点经消弧线圈接地根据《电力部部颁规程交流绝缘DL-T620-1997》在3～60KV网络，容性电流超过下列数值时，中性点应装设消弧线圈：3～10KV网络10A；35～60KV 网络10A；单相接地残流不大于10A。

由于导线对地有电容，中性点不接地系统中某相接地时，接地点接地相电流属容性电流，而且随网络延伸，电流也越大以至完全有可能使接地点电弧不能熄灭并引起弧光接地过电压，甚至发展成严重系统事故，由于装了消弧线圈，构成了另一个回路，接地点接地相电流中增加了一个感性电流分量和装消弧线圈前的容性电流分量相抵消，减小了接地点电流，使电弧易于自行熄灭，提高了供电可靠性。

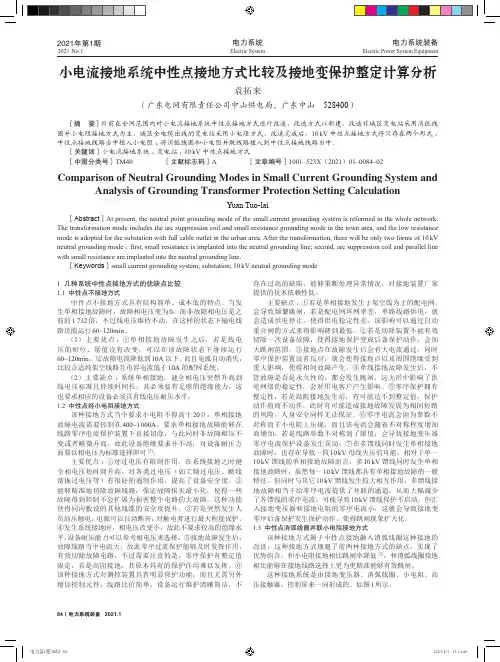

2021年第1期
2021 No.1
电力系统
Electric System
电力系统装备
Electric Power System Equipment
小电流接地系统中性点接地方式比较及接地变保护整定计算分析
袁拓来 （广东电网有限责任公司中山供电局，广东中山 528400）
［摘 要］目前在全网范围内对小电流接地系统中性点接地方式进行改造，改造方式以新建、改造非城区变电站采用消弧线 圈并小电阻接地方式为主，城区全电缆出线的变电站采用小电阻方式。改造完成后，10 kV 中性点接地方式将只存在两个形式 ： 中性点接地线路当中植入小电阻 ；将消弧线圈和小电阻并联线路植入到中性点接地线路当中。
主要优点 ：①对过电压有限制作用。在系统接地之时健 全相电压短时间升高，对各类过电压（如工频过电压、断线 谐振过电压等）有很好的遏制作用，提高了设备安全度。② 能够精准地切除故障线路，保证故障损失最小化，使得一些 故障得到控制不会扩展为损害整个电路的大故障。这种功能 使得同沟敷设的其他线缆的安全度提升。③若是突然发生人 员高压触电，电源可以自动断开，对触电者进行最大程度保护。 ④发生系统接地时，相电压改变小，故此不要求较高的绝缘水 平，设备耐压能力可以参考相电压来选择。⑤接地故障发生后， 故障线路当中电流大，故此零序过流保护能够及时发挥作用， 有效切除故障电路，不过需要注意的是，零序保护有整定值 限定，若是高阻接地，其原本具有的保护作用难以发挥。⑥ 该种接地方式对测控装置具有明显保护功能，而且无需另外 增加控制元件，线路比价简单，设备运行维护清晰简洁，不
（2）为防止保护误动，提高供电可靠性，对于 10 kV 小电 阻接地系统，10 kV 接地变速断、过流保护不跳主变变低开关， 10 kV 接地变零序保护配合所接母线其它连接元件零序保护级 差跳 10 kV 分段及主变变低开关。

1 消弧线圈并联小电阻接地 成套装置技术规范ICS备案号： Q/CSG中国南方电网责任有限公司企业Q/CSG ××××-2017目次1总则 (1)2规范性引用文件 (2)3消弧线圈类型 (3)3。

1按消弧补偿装置补偿电流的调节原理 (3)3.2按消弧补偿装置投入及退出补偿状态的方式 (3)3.3按一次设备绝缘介质 (3)4消弧线圈并小电阻成套装置基本功能和构成 (3)4.1基本功能 (3)4。

2装置构成 (4)4.3选线装置的配置............................................................................ 错误!未定义书签。

5使用条件 (4)5.1周围空气温度 (4)5.2海拔高度 (4)5.3风速要求 (4)5.4环境相对湿度(在25℃时） (4)5.5降雨量 (4)5.6雷暴日 (4)5。

7地震烈度 (5)5.8外绝缘 (5)5.9安装环境 (5)5.10控制器环境条件要求 (5)5.10.1正常工作大气条件 (5)5.10。

2对周围环境要求 (5)5。

10。

3储存、运输极限环境温度 (5)5。

11系统条件要求 (5)5.12控制器电源要求 (6)5.13成套装置接地要求 (6)6成套装置技术要求 (6)6.1消弧线圈并小电阻装置总体技术要求 (6)6.2 消弧线圈并小电阻控制逻辑要求 (8)6.2。

1小电阻投入 (9)6.2。

2小电阻退出 (9)6.2。

3小电阻投入失败的处理 (9)6.2。

4消弧线圈故障时小电阻的处理 (9)6。

2.5小电阻投入后接地故障未消失的处理 (9)6.2。

6对重合闸的处理 (9)6。

2。

7对间歇性接地故障的处理 (9)6。

2。

8 装置并列运行的处理 (9)6.3消弧线圈并电阻装置各部件技术要求 (9)6。

3。

1消弧线圈 (9)6。

3.2接地变压器 (10)6。

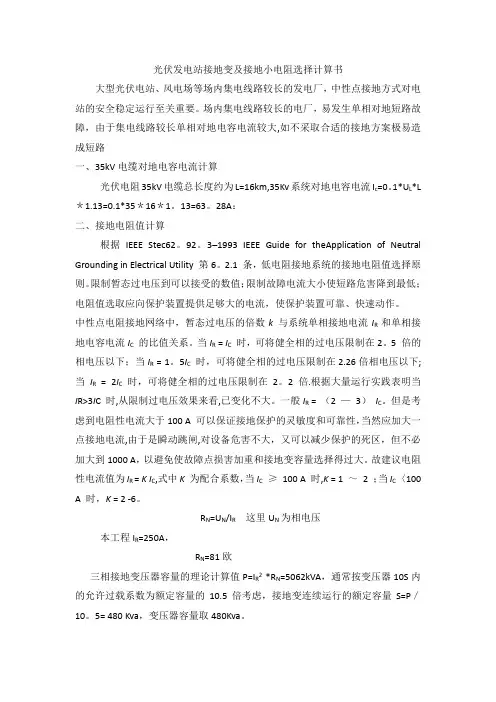

光伏发电站接地变及接地小电阻选择计算书大型光伏电站、风电场等场内集电线路较长的发电厂，中性点接地方式对电站的安全稳定运行至关重要。

场内集电线路较长的电厂，易发生单相对地短路故障，由于集电线路较长单相对地电容电流较大,如不采取合适的接地方案极易造成短路一、35kV电缆对地电容电流计算光伏电阻35kV电缆总长度约为L=16km,35Kv系统对地电容电流I c=0。

1*U L*L ＊1.13=0.1*35＊16＊1。

13=63。

28A：二、接地电阻值计算根据IEEE Stec62。

92。

3–1993 IEEE Guide for theApplication of Neutral Grounding in Electrical Utility 第6。

2.1 条，低电阻接地系统的接地电阻值选择原则。

限制暂态过电压到可以接受的数值；限制故障电流大小使短路危害降到最低；电阻值选取应向保护装置提供足够大的电流，使保护装置可靠、快速动作。

中性点电阻接地网络中，暂态过电压的倍数k 与系统单相接地电流I R 和单相接地电容电流I C的比值关系。

当I R = I C时，可将健全相的过电压限制在2。

5 倍的相电压以下；当I R = 1。

5I C时，可将健全相的过电压限制在2.26倍相电压以下;当I R= 2I C时，可将健全相的过电压限制在2。

2 倍.根据大量运行实践表明当I R>3I C 时,从限制过电压效果来看,已变化不大。

一般I R = （2 —3）I C。

但是考虑到电阻性电流大于100 A 可以保证接地保护的灵敏度和可靠性，当然应加大一点接地电流,由于是瞬动跳闸,对设备危害不大，又可以减少保护的死区，但不必加大到1000 A，以避免使故障点损害加重和接地变容量选择得过大。

故建议电阻性电流值为I R = K I C,式中K 为配合系数，当I C≥100 A 时,K = 1 ～2 ；当I C〈100 A 时，K = 2 -6。

• （2）Ynd连接组的变压器作接地变，当高 压侧连接消弧线圈或电阻时，零序电流可 以在三角形接法的二次绕组内形成闭合回 路，一、二次绕组磁势易于取得平衡，零 序阻抗较小，比YNynO连接的变压器较为有 利。但与之接连接地的消弧线圈的容量也 要受限制，一般为接地变压器容量的50%。 • 如果变压器的二次侧为三角形接法，会对 照明和动力温合供电用户带来不便。
• 关于阻抗电压Uk，是基于二次侧短路时.以额 定频率在一次侧施加电压，使绕组达到额定电 流时一次电压值与额定电压的比值的百分数。 无二次的接地变压器当然无阻抗电压的参数。 与普通电力变压器不同的是，接地变压器的短 路电流有两个值，一是二次侧短路，二是中性 点直接接地短路。由于一般接地变压器所带二 次容量较小，当二次容量与接地容量相差较大 （一般为3倍）以上时，二次侧短路电流比中 性点接地短路电流小的多，无论接地変压器的 保护计算和开关的开断能均按中性点接地短路 电流考核，不取决于阻抗电压值。
• (3)中性点零序保护的整定 用于谐振接地的接地変压器，在单相接地 时允许运行2小时.一般不另设中性点零序保 护。 用于小电阻接地的接地变压器，单相接地 允许运行时间为10秒，由于参数不对称会使 小电阻上产生零序电流，且零序电流随著不 対称度的增大而增大，所以当不対称度增大 到一定程度的时候，需要对接地变零序电流 进行保护整定。
•
• 由以上的讨论和计算可知,接地变压器的短 路电流的小取决于接地容量和零序阻抗的 大小。希望零序阻抗越小越好，它能更好 的提供中性点电流值。但也不能太小，因 为同等容量接地变压器，如果零序阻抗减 小就增大其接地短路的短路电流值，甚至 超过10kV侧开关的开断能力。
• 例如，如果以上接地变压器DKSC900/160/10.5的零序阻抗只有0.3Ω，他中性 点直接接地时短路电流为30kA，就超过了 部分断路器的20kA的开断能力。
