2.4 两级电压串联负反馈放大器实验

一、实验目的1. 了解负反馈调节电路的基本原理和结构；2. 掌握负反馈调节电路的调试方法；3. 分析负反馈调节电路的性能指标，如稳定性、带宽、灵敏度等；4. 比较不同类型负反馈调节电路的特点和应用。

二、实验原理负反馈调节电路是一种广泛应用于自动控制系统和信号处理的电路。

其基本原理是将输出信号的一部分或全部反馈到输入端，与输入信号进行比较，通过调节反馈信号的幅度和相位，使输出信号趋于稳定。

负反馈调节电路分为四种类型：电压串联负反馈、电压并联负反馈、电流串联负反馈和电流并联负反馈。

本实验主要研究电压串联负反馈调节电路。

三、实验仪器与设备1. 实验平台：示波器、信号发生器、数字多用表、稳压电源、放大器模块等；2. 实验电路：负反馈调节电路实验板；3. 实验软件：数据采集软件、仿真软件等。

四、实验内容1. 电压串联负反馈调节电路的搭建与调试（1）根据实验板提供的电路图，搭建电压串联负反馈调节电路；（2）使用数字多用表测量电路中的各个电阻、电容等元件的参数；（3）使用示波器观察电路的输入、输出波形，并记录相关数据；（4）根据实验数据，调整电路中的反馈电阻，观察输出波形的变化，分析反馈深度对电路性能的影响。

2. 负反馈调节电路性能指标的测量与分析（1）测量电路的带宽：调整信号发生器的频率，观察输出波形的变化，记录带宽；（2）测量电路的稳定性：通过改变输入信号幅度，观察输出波形的变化，分析电路的稳定性；（3）测量电路的灵敏度：调整输入信号幅度，观察输出波形的变化，分析电路的灵敏度；（4）分析不同类型负反馈调节电路的特点和应用。

五、实验结果与分析1. 电压串联负反馈调节电路的搭建与调试根据实验板提供的电路图，成功搭建了电压串联负反馈调节电路。

通过调整反馈电阻，观察到了输出波形的变化，证实了负反馈对电路性能的影响。

2. 负反馈调节电路性能指标的测量与分析（1）带宽：通过调整信号发生器的频率，测量了电路的带宽，发现带宽随着反馈深度的增加而增加；（2）稳定性：通过改变输入信号幅度，观察到了输出波形的变化，证实了电路的稳定性；（3）灵敏度：通过调整输入信号幅度，观察到了输出波形的变化，分析了电路的灵敏度；（4）不同类型负反馈调节电路的特点和应用：通过对比分析，了解了不同类型负反馈调节电路的特点和应用。

负反馈放大电路实验报告一、实验目的。

本实验旨在通过搭建和测试负反馈放大电路，加深对负反馈原理的理解，掌握负反馈放大电路的基本特性和工作原理。

二、实验原理。

负反馈放大电路是在放大器的输出端和输入端之间加入反馈电路，使得输出信号的一部分反馈到输入端，从而抑制放大器的增益，降低失真，提高稳定性和线性度。

三、实验器材。

1. 信号发生器。

2. 示波器。

3. 电阻、电容。

4. 电压表。

5. 万用表。

6. 负反馈放大电路实验箱。

四、实验步骤。

1. 按照实验箱上的示意图连接负反馈放大电路。

2. 调节信号发生器的频率和幅度，观察输出端的波形变化，并用示波器观察输入输出波形的相位差。

3. 测量输入端和输出端的电压、电流，计算增益和带宽。

4. 调节反馈电路的参数，观察输出波形的变化。

五、实验结果与分析。

通过实验我们观察到，在负反馈放大电路中，输出波形的失真明显降低，相位差减小，增益稳定性提高。

当调节反馈电路的参数时，输出波形的变化也相对灵活，这说明负反馈放大电路具有较好的调节性能。

六、实验结论。

负反馈放大电路可以有效地降低失真，提高稳定性和线性度，是一种常用的放大电路结构。

掌握负反馈放大电路的基本特性和工作原理，对于电子工程技术人员来说具有重要的意义。

七、实验总结。

通过本次实验，我们深入了解了负反馈放大电路的工作原理和特性，并通过实际操作加深了对其的理解。

在今后的学习和工作中，我们将更加熟练地运用负反馈放大电路，为电子技术的发展贡献自己的力量。

八、参考文献。

1. 《电子技术基础》，XXX，XXX出版社，200X年。

2. 《电子电路设计与仿真》，XXX，XXX出版社，200X年。

以上为负反馈放大电路实验报告的内容，希望对大家有所帮助。

实验二 由分立元件构成的负反馈放大电路一、实验目的1．了解N 沟道结型场效应管的特性和工作原理； 2．熟悉两级放大电路的设计和调试方法； 3．理解负反馈对放大电路性能的影响。

二、实验任务设计和实现一个由N 沟道结型场效应管和NPN 型晶体管组成的两级负反馈放大电路。

结型场效应管的型号是2N5486，晶体管的型号是9011。

三、实验内容1. 基本要求：利用两级放大电路构成电压并联负反馈放大电路。

（1）静态和动态参数要求1）放大电路的静态电流I DQ 和I CQ 均约为2mA ；结型场效应管的管压降U GDQ < - 4V ，晶体管的管压降U CEQ = 2～3V ；2）开环时，两级放大电路的输入电阻要大于90kΩ，以反馈电阻作为负载时的电压放大倍数的数值 ≥ 120；3）闭环电压放大倍数为10so sf -≈=U U A u 。

（2）参考电路1）电压并联负反馈放大电路方框图如图1所示，R 模拟信号源的内阻；R f 为反馈电阻，取值为100 kΩ。

图1 电压并联负反馈放大电路方框图2）两级放大电路的参考电路如图2所示。

图中R g3选择910kΩ，R g1、R g2应大于100kΩ；C 1～C 3容量为10μF ，C e 容量为47μF 。

考虑到引入电压负反馈后反馈网络的负载效应，应在放大电路的输入端和输出端分别并联反馈电阻R f ，见图2，理由详见“五 附录－2”。

图2 两级放大电路实验时也可以采用其它电路形式构成两级放大电路。

3.3k Ω（3）实验方法与步骤 1）两级放大电路的调试a. 电路图：（具体参数已标明）¸b. 静态工作点的调试实验方法：用数字万用表进行测量相应的静态工作点，基本的直流电路原理。

第一级电路：调整电阻参数， 4.2s R k ≈Ω，使得静态工作点满足：I DQ 约为2mA ，U GDQ< - 4V 。

记录并计算电路参数及静态工作点的相关数据（I DQ ，U GSQ ，U A ，U S 、U GDQ ）。

实验2.4 负反馈放大电路一、实验目的加深理解放大电路中引入负反馈的方法和负反馈各项性能指标的影响。

二、实验原理放大器中采用负反馈，在降低放大倍数的同时，可以使放大器的某些性能大大改善。

所谓负反馈，就是以某种方式从输出端取出信号，再以一定方式加到输入回路中。

若所加入的信号极性与原输入信号极性相反，则是负反馈。

根据取出信号极性与加入到输入回路的方式不同，反馈可分为四类：串联电压反馈、串联电流反馈、并联电压反馈与并联电流反馈。

下图为带有电压串联负反馈的两极阻容耦合放大器电路，在电路中通过Rr把输出电压Uo引回到输入端，家在晶体管T1的发射极上，在发射极电阻Rf1上形成反馈电压Uf。

主要性能指标如下：（1）闭环电压放大倍数Ar=Av/1+AvFv ,Av为开环放大倍数。

（2）反馈系数 Fv=RF1/Rf+RF1（3）输入电阻 R1f=(1+AvFv)Rf Rf 为基本放大器的输入电阻（4）输出电阻 Rof=Ro/(1+AvoFv) Ro 为基本放大器的输出电阻 Avo为基本放大器Rl=∞时的电压放大倍数。

三、实验设备与器件模拟实验箱，函数信号发生器，双踪示波器，交流伏安表，数字万用表。

四、实验内容1、静态工作点的测量按图连接好电路，取Ucc=+12V，Ui=0V，用直流电压表分别测量第一级、第二级的静态工作点，记入表格中：测得的结果如图：记入表格中：U B(V) U E(V) U C(V) 第一级 2.49 1.746 8.218第二级 2.801 2.047 7.1242、测量基本放大器的各项性能指针1、减小电压放大倍数的验证按上图连接电路，设置信号发生器参数为F=1KHz，U=30Mv，选择正弦波形，由示波器读出波形：A、无负反馈放大电路放大倍数仿真结果：B、有负反馈放大电路放大倍数仿真结果：图形分析：有两图的对比可以看出，负反馈减下了电压的放大倍数。

条件;f=1KH,Us=5mV的正弦信号，用示波器监视输出波形，在输出波形不失真的情况下用交流毫伏表测量基本放大器Us(mV) Ui(mV) UL(V) Uo(V) Av Rf(KΩ)Ro(KΩ) 5.0 0.5 0.25 0.48 500 1.11 2.208负反馈放大器Us(mV) Ui(mV) UL(V) Uo(V) Avf Rif(KΩ)Rof(KΩ) 5.0 2.3 0.14 0.20 87 8.52 1.028表3—2（2）保持Us不变，，断开负载电阻RL，测量空载时的输出电压Uo计入3—2表2、展宽放大器通频带的验证将图中的示波器换成波特计后，再做一次上述的实验（接入与不接入负反馈个仿真一次）：A、无负反馈放大电路频率特性仿真结果：B、有负反馈放大电路频率特性仿真结果：结果：有负反馈时频率从10Hz起增益开始达到最大，增加负反馈后从6.029Hz起增益开始达到最大，展宽了通频带。

模拟电路实验实验报告负反馈放大电路负反馈放大器一、实验目得K进一步了解负反愦放大器性能得影响。

2、进一步掌握放大器性能指标得测量方法。

实验设备1•示波器2・函数信号发生器3 •交流毫伏表4 •直流稳压电源一只5.万用表6.实验箱二、实验原理放大器中采用负反馈，在降低放大倍数得同时，可以使放大器得某些性能大大改善。

所谓负反馈，就就是以某种方式从输出端取出信号，再以一定方式加到输入回路中。

若所加入得信号极性与原输入倍号极性相反，则就是负反馈。

根据取岀信号极性与加入到输入回路得方式不同，反馈可分为四类:串联电压反馈、串联电流反馈、并联电圧反馈与并联电流反馈。

如图3 7所示。

从网络方框图来瞧，反馈得这四种分类使得基本放大网络与反馈网络得联接在输入、输从实际电路来瞧，反馈信号若直接加到输入端,就是并联反惯，否则就是串联反馈，反馈信号若直接取自输出电压，就是电压反馈,否则就是电流反馈。

1、负反馈时输入、输出阻抗得影响负反馈对输入、输出阻抗得影响比较复杂，不同得反馈形式，对阻抗得影响也不一样,一般而言■凡就是并联负反馈，其输入阻抗降低：凡就是串联负反馈，其输入阻抗升高;设主网络得输入电阻为Ri,则串联负反惯得输入电阻为R^={1+FA V)Ri设主网络得输入电阻为R。

，电压负反馈放大器得输出电阻为R O F可见，电压串联负反馈放大器得输入电阻增大(1+AvF)倍,而输出电阻则下降到V(l+AvF)2、负反馈放大倍数与稳定度负反馈使放大器得净输入信号有所减小，因而使放大器增益下降，但却改善了放大性能. 提髙了它得稳定性。

反惯放大倍数为A沪(Ay为开环放大倍数)反馈放大倍数稳崔度与无反馈放大器放大倍数稳定度有如下关系:式中Avf /Avf称负反馈放大器放大倍数得稳世度。

称无反馈时得放大器放大倍数得稳定度。

可见，负反惯放大器比无反馈放大器放大倍数提高了(1+ A V F)倍。

3、负反馈可扩展放大器得通频带。

4、负反馈可减小输出信号得非线性失真三.实验内容、步骤及结果:K调整静态工作点，按图3—2接线。

负反馈放大电路实验报告总结
负反馈放大电路是一种能够有效提高放大器性能的电路。

通过引入反馈信号，可以减小放大器的非线性失真、提高增益稳定性和频带宽度等。

本次实验中，我们通过搭建简单的负反馈放大电路，验证了负反馈的作用和效果。

实验步骤：
首先搭建一个基本的放大电路，包括一个晶体管、电源、输入信号和输出装置。

然后，在电路中引入一个反馈回路，将输出信号与输入信号进行比较，从而控制放大器的增益。

最后调节反馈回路的参数，观察放大器的性能变化。

实验结果：
通过实验，我们发现负反馈放大电路能够有效提高放大器的性能。

在没有反馈时，放大器的增益较高，但存在非线性失真和频带受限等问题。

而在引入反馈信号后，放大器的增益减小，但失真程度明显降低，频带宽度也得到了扩展。

我们还观察到反馈回路的参数对放大器性能的影响。

当反馈电阻较小，反馈信号影响较小，放大器的增益仍然较高；当反馈电阻较大，反馈信号影响较大，放大器的增益显著减小。

因此，在实际应用中，需要根据具体情况选择合适的反馈回路参数。

总结：
负反馈放大电路是一种简单有效的电路，对于提高放大器的性能具有重要作用。

实验中，我们通过搭建电路、调节参数等方式，验证了负反馈的作用和效果，并发现了反馈回路参数对放大器性能的影响。

这对于我们在实际应用中设计和优化电路具有重要的指导意义。

负反馈放大电路实验报告一、实验目的1、掌握负反馈四种基本组态的判断方法。

2、巩固学习负反馈放大器分析方法，加深对基本方程的理解。

3、加深理解负反馈对改善放大器性能的影响。

4、分析掌握影响负反馈电路稳定性的原因及消除方法。

二、仪器设备及备用元器件（1）实验仪器序号名称型号备注1 示波器2 数字万用表3 模拟实验板（2）实验材料序号名称说明备注1 三极管2N5551；9012；90132 电阻见附件3 电容见附件三、实验原理与说明负反馈是电子线路中非常重要的技术之一，负反馈虽然降低了电压放大倍数，但是它能够提高电路的电压放大倍数稳定性，改变输入电阻、输出电阻，减小非线性失真以及展宽通频带。

因此，实际应用中，几乎所有的放大器都具有负反馈电路部分。

本实验中的电路由两级共射放大电路组成，在电路中引入了电压串联负反馈，构成负反馈放大电路。

这样电路既可以稳定输出电压，又可以提高输入电阻。

图3.1 电压串联负反馈放大电路加负反馈后，闭环电压放大倍数：AF A A uuf +=1（3.1）深度负反馈时：FA uf 1=（3.2）电压放大倍数的相对变化量：uu ufuf A dAAF A dA ⋅+=11（3.3）通频带：BW AF BW f )1(+≈（3.4）当引入电压串联负反馈时，闭环输入电阻：i f i R AF R )1(+=（3.5）闭环输出电阻：AFR R oof +=1（3.6）改变反馈深度（调整f R 的大小），可使放大器性能指标得到不同程度的改变。

四、实验要求和任务1、实验前的准备 ⑴ 设备材料的保障（1）检查实验仪器（2）根据自行设计的电路图选择实验器件 （3）检测器件和导线（4）根据自行设计的电路图插接电路⑵ 电路设计如图3.1（完整的计算过程及数据记录）① 确定放大器工作电源（如DC12V ，功率5W 等） ② 确定放大器直流参数（如I CQ1=0.6mA;I CQ2=1mA 等） 例如：在I CQ1=0.6mA 前提下，③ 确定放大器主要参数（如负载为3k Ω；开环电压放大倍数：大于400等）。

实验报告实验名称：电压串联负反馈放大电路实验目的：1.了解反馈放大器的分类和判别方法2.加深理解负反馈对放大器性能的改善作用3.进一步熟悉放大器性能指标的测量方法实验仪器：1. 直流稳压电源2. 函数信号发生器3. 数字示波器4. 串联电压负反馈放大电路板实验原理：1.反馈放大电路的概念与分类：将放大器电路的输出的电信号（电压或电流）的一部分或全部，通过一定的方式（烦馈网络）引回到放大器输入电路中，并与输入信号一起参与控制的电路称为反馈放大电路。

（如下图1-10）从反馈的极性划分，反馈分为正反馈和负反馈。

负反馈削弱了净输入信号，降低了放大电路的增益，但负反馈的引入改善了放大器的性能。

比如负反馈提高了放大器电路的工作稳定性，减小了非线性失真，抑制了内部的噪声和干扰，展宽通频带。

正反馈增强了净输入信号，在信号产生电路中有着广泛的使用。

按照反馈网络对输出信号的采样划分，分为电压反馈和电流反馈。

按照反馈信号和输入信号在输入回路中的连接方式，分为串联反馈和并联反馈。

本实验使用并联电压放大电路。

2. 负反馈网络的性能参数和对开环电路的影响如上图1-10，设X 为输入信号，表示电压或电流，i X 表示输入信号，f X 表示反馈信号，则净输入信号X ∑ =i X -f X 。

开环放大器的放大倍数（开环增益为）： 00X A X ∑= 反馈网络的反馈系数为 0fX F X = 所以反馈放大器的放大倍数即闭环增益为：0of i X A X ==001A FA + 可见，加入负反馈放大器的增益减小了01FA +倍。

令反馈深度D=01FA +，把FA 称为环路增益。

当01FA +>>1时，称为深度反馈。

得到：0111f A FA F=≈+，可见在深度反馈中，放大系数取决于反馈网络决定的反馈系数，几乎与开环放大电路无关。

而反馈网络通常由性能稳定的无源原件R ，C 组成，所以负反馈放大器较开环放大器较为稳定。

二、实验原理（用最简练的语言反映实验的内容）
图7－1为带有负反馈的两级阻容耦合放大电路。

1、闭环电压增益
——基本放大器（无反馈）的电压增益，即开环电压增益。

1＋A V*F V——反馈深度，它的大小决定了负反馈对放大电路性能改善的程度。

2、反馈系数
3、输入电阻
R if＝(1＋A V*F V)R i
R i——基本放大器的输入电阻
4、输出电阻
R o——基本放大器的输出电阻
A vo——基本放大器R L=∞时的电压增益
号，输出端接示波器，逐渐增大输入信号的幅度，使输出波形开始出现失真，记下此时的波形和输出电压的幅度。

2）再将实验电路改接成负反馈放大电路形式，增大输入信号幅度，使输出电压幅度的大小与1）相同，比较有负反馈时，输出波形的变化。

输入端接入f＝1KHz，V S=6mV的正弦信号
四、实验记录（记录实验过程中所见到的现象、实验结果和得到的有关数据，可以插入图、表、关键程序代码等）
五、实验结论（对实验结果和数据进行分析和解释，并通过信息综合得出有效的实验结论）
1、将基本放大电路和负反馈放大电路动态参数的实测值和理论估算值列表进行比较。

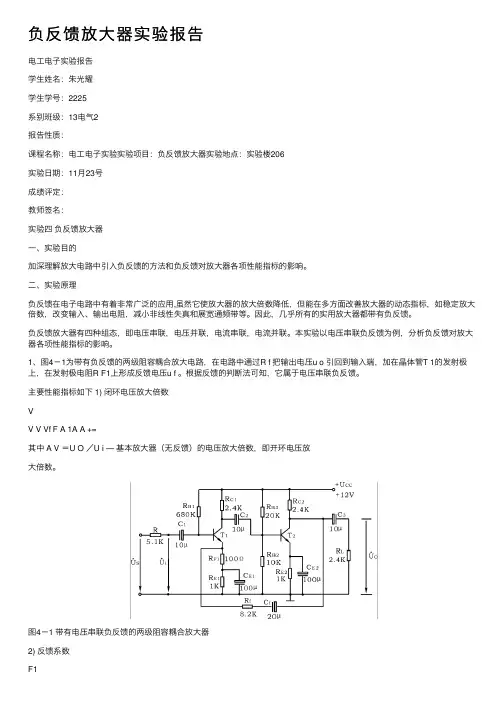

负反馈放⼤器实验报告电⼯电⼦实验报告学⽣姓名：朱光耀学⽣学号：2225系别班级：13电⽓2报告性质：课程名称：电⼯电⼦实验实验项⽬：负反馈放⼤器实验地点：实验楼206实验⽇期：11⽉23号成绩评定：教师签名：实验四负反馈放⼤器⼀、实验⽬的加深理解放⼤电路中引⼊负反馈的⽅法和负反馈对放⼤器各项性能指标的影响。

⼆、实验原理负反馈在电⼦电路中有着⾮常⼴泛的应⽤,虽然它使放⼤器的放⼤倍数降低，但能在多⽅⾯改善放⼤器的动态指标，如稳定放⼤倍数，改变输⼊、输出电阻，减⼩⾮线性失真和展宽通频带等。

因此，⼏乎所有的实⽤放⼤器都带有负反馈。

负反馈放⼤器有四种组态，即电压串联，电压并联，电流串联，电流并联。

本实验以电压串联负反馈为例，分析负反馈对放⼤器各项性能指标的影响。

1、图4－1为带有负反馈的两级阻容耦合放⼤电路，在电路中通过R f 把输出电压u o 引回到输⼊端，加在晶体管T 1的发射极上，在发射极电阻R F1上形成反馈电压u f 。

根据反馈的判断法可知，它属于电压串联负反馈。

主要性能指标如下 1) 闭环电压放⼤倍数VV V Vf F A 1A A +=其中 A V ＝U O ／U i — 基本放⼤器（⽆反馈）的电压放⼤倍数，即开环电压放⼤倍数。

图4－1 带有电压串联负反馈的两级阻容耦合放⼤器2) 反馈系数F1f F1V R R R F +=3) 输⼊电阻R if ＝(1＋A V F V )R iR i — 基本放⼤器的输⼊电阻4) 输出电阻VVO OOf F A 1R R +=R O — 基本放⼤器的输出电阻A VO — 基本放⼤器R L ＝∞时的电压放⼤倍数1) 在画基本放⼤器的输⼊回路时，因为是电压负反馈，所以可将负反馈放⼤器的输出端交流短路，即令u O ＝0，此时 R f 相当于并联在R F1上。

2) 在画基本放⼤器的输出回路时，由于输⼊端是串联负反馈，因此需将反馈放⼤器的输⼊端（T 1 管的射极）开路，此时（R f ＋R F1）相当于并接在输出端。

两级负反馈放大器实训指导（特别提醒：实验电路图中可能存在有的元器件数值与实验电路板中的不相同，实验时应以实验电路板中的为准。

另外，由于元器件老化、湿度变化、温度变化等诸多因素的影响所致，实验电路板中所标的元器件数值也可能与元器件的实际数值不一致。

有的元器件虽然已经坏了，但仅凭肉眼看不出来。

因此，在每次实验前，应该先对元器件（尤其是电阻、电容、三极管）进行单个元件的测量（注意避免与其它元器件或人体串联或并联在一块测量）。

并记下元器件的实际数值。

否则，实验测得的数值与计算出的数值可能无法进行科学分析。

）两级负反馈放大器实验电路板实物照片一．实验目的1．加深了解电压串联负反馈对放大器性能的影响。

2．掌握负反馈放大器性能指标的测量方法。

3．学习静态工作点的调试方法，训练按图接线和查线的能力，进一步熟悉仪器使用方法。

二．实验原理负反馈在电子电路中有着非常广泛的应用。

虽然它使放大器的放大倍数降低，但能在多方面改善放大器的动态参数，如稳定放大倍数，改变输入、输出电阻，减小非线性失真和展宽通频带等。

因此，几乎所有的实用放大器都带有负反馈。

负反馈放大器有四种组态，即电压串联，电压并联，电流串联，电流并联。

本实验以电压串联负反馈为例，分析负反馈对放大器各项性能指标的影响。

1．图4—1为带有负反馈的两级阻容耦合放大电路，在电路中通过电阻R13把输出电压Uo引回到输入端，加在晶体管V1的发射极上，在发射极电阻R5上形成反馈电压Uf。

根据反馈的判断法可知，它属于电压串联负反馈。

C 2200μF13 1414V CC 172图4—1 两级负反馈放大器实验板电路图主要性能指标如下 (1)闭环电压放大倍数A vfVV VVf F A A A +=1其中 A v =U o /U i ——基本放大器(无反馈)的电压放大倍数，即开环电压放大倍数。

1+A v F v ——反馈深度，它的大小决定了负反馈对放大器性能改善的程度。

(2) 反馈系数11F f F V R R R F +=(3) 输入电阻 r 1f =(1+A v F v )r i 'r i '——基本放大器的输入电阻(不包括偏置电阻) (4) 输出电阻VVO oor F A r r +=1r o ——基本放大器的输出电阻。

负反馈放大器实验目的1．研究负反馈对放大器性能的影响。

2．掌握负反馈放大器性能的测试方法。

实验学时3学时实验仪器双踪示波器、音频信号发生器、数字万用表、模拟电路实验装置。

预习要求1．复习负反馈对放大器的影响和估算负反馈放大器的电压放大倍数。

2．认真阅读实验内容要求，估计待测量内容的变化趋势。

3．图3-3-1电路中晶体管β值为120，计算该放大器开环和闭环电压放大倍数。

实验原理1．电路原理电压串联负反馈放大电路如图3-3-1所示。

电路通过10μF电容、3K电阻和第一级射极电阻、电容引入交流电压串联负反馈。

电压负反馈的重要特点是电路的输出电压趋向于维持恒定，因为无论反馈信号以何种方式引回到输入端，实际上都是利用输出电压V o本身通过反馈网络对放大电路起自动调整作用。

若当V i一定时，若负载电阻RL减小而使输出电压V o下降，则电路将进行如下的自动调整过程：R LVo可见，反馈的作用牵制了V o的下降，从而使V o基本恒定。

电压串联负反馈能够稳定电压增益，使输入电阻增加，输出电阻减小。

在电压串联负反馈电路中，信号源内阻R S越小，反馈效果越好。

图3-3-1负反馈放大电路2．基本关系式V f =F u Vo 66R R R V V F f o fu +== uu u uf A F A A +=1 当A >>1，Auf ≈u F 1 实验内容与步骤1．负反馈放大器开环和闭环放大倍数的测试（1） 开环电路① 按图接线，R F 先不按入。

② 输入端接入V s =100mV f=1KHz 的正弦波。

调整接线和参数使输出不失真且无振荡。

③ 按表3-3-1要求进行测量并填表。

④ 根据实测值计算开环放大倍数和输出电阻r o 。

（2）闭环电路① 接通RF 按要求调整电路；② 按表3-3-1要求测量并填表，计算A uf ；③ 根据实测结果，验证A uf ≈1/F。

表3-3-1 开环和闭环放大倍数测量表2．负反馈对失真的改善作用（1）将图3-3-1电路开环，逐步加大V i 幅度，使输出信号出现失真（注意不要过分失真）记录失真波形幅度。

负反馈放大电路实验总结在本次实验中，我们研究了负反馈放大电路的基本原理和特性。

负反馈放大电路是一种常见的放大电路，可以通过改变电路的反馈方式来提高电路的性能，例如增加稳定性、降低失真等。

本实验通过搭建负反馈放大电路并进行电路参数测量，验证了负反馈放大电路的特性。

实验步骤：1. 准备工作：搭建实验电路所需的电路板、电阻、电容等元件。

2. 搭建负反馈放大电路：按照实验要求连接电路板上的元件，搭建负反馈放大电路。

3. 测量电路参数：使用信号发生器提供输入信号，通过示波器测量放大电路的输入和输出信号，记录幅度和相位差。

4. 改变反馈方式：通过改变电路中的反馈元件，比较不同反馈方式下电路的性能差异。

实验结果：通过实验测量，我们得到了负反馈放大电路的输入输出特性曲线。

在实验中，我们可以观察到以下几个重要的特性：1. 增益稳定性：负反馈放大电路能够通过反馈路径将输入信号的一部分反馈到输入端，从而抑制电路的增益变化。

通过改变反馈比例，我们可以得到不同的增益值。

实验结果表明，增加反馈比例可以显著提高电路的增益稳定性。

2. 频率特性：在实验中，我们还可以观察到负反馈放大电路的频率特性。

通过测量输入和输出信号的幅度和相位差，我们可以得到电路的频率响应曲线。

实验结果表明，在一定频率范围内，负反馈放大电路的频率响应是平坦的，增益基本保持不变。

3. 失真情况：负反馈放大电路可以有效降低电路的失真。

在实验中，我们可以通过测量电路输入和输出信号的波形来观察电路的失真情况。

实验结果表明，负反馈放大电路的失真程度较低，能够更好地保持输入信号的准确度。

实验总结：通过本次实验，我们深入了解了负反馈放大电路的原理和特性。

负反馈放大电路的特点在于增加了电路的稳定性、降低了失真等方面的优点。

实验结果表明，通过改变反馈比例和反馈方式，可以调整电路的性能，以满足不同应用场景的需求。

在实际应用中，负反馈放大电路被广泛应用于音频放大器、运算放大器等领域。

实验一两级负反馈放大电路设计一、实验目的和任务1.观察负反馈对放大电路性能的影响；2.熟练运用放大电路增益、输入电阻、输出电阻、幅频特性的测量方法；3.加深对负反馈放大电路的原理和分析方法的理解。

二、实验原理介绍电路原理图如图1-1所示。

反馈网络由Rf、Cf、Ref构成, 在放大电路中引入了电压串联负反馈, 反馈信号是Uf 。

在实验四中已测量了基本放大电路的有关性能参数, 在本实验中将测量反馈放大电路的性能参数, 观察负反馈对放大电路性能的影响, 验证有关的电路理论。

图1-1图1-1中, 反馈系数为: （1-1）反馈放大电路的电压放大倍数Auuf、输入电阻Rif、输出电阻Rof、下限频率fLf、上限频率fHf与基本放大电路的有关参数的关系分别如下:uuuu uuuuf A F 1A A +=（1-2）i uu uu if R )A F 1(R += （1-3） )A F 1/(R R uu uu o of += （1-4） )A F 1/(f f uu uu L Lf += （1-5） H uu uu Hf f )A F 1(f += （1-6） 反馈深度为: 1+FuuAuu 对负反馈来说, （1+FuuAuu ）>1其中, Auu 、Ri 、Ro 、fL 、fH 分别为基本放大电路（图1-1）的电压放大倍数、输入电阻、输出电阻、下限频率和上限频率。

可见, 电压串联负反馈使得放大电路的电压放大倍数的绝对值减小, 输入电阻增大, 输出电阻减小；负反馈还对放大电路的频率特性产生影响, 使得电路的下限频率降低、上限频率升高, 起到扩大通频带、改善频响特性的作用。

此外, 电压串联负反馈还能提高放大电路的电压放大倍数的稳定性、减小非线性失真。

这些都可以通过实验来验证。

基本放大电路的电压放大倍数的相对变化量与负反馈放大电路的电压放大倍数的相对变化量的关系可以用下式来表示: uuuu uu uu uuf uuf A dA A F 11A dA •+= （1-7）三、实验内容和数据记录1.设置静态工作点（1）按图连线, 注意接线尽可能短。

竭诚为您提供优质文档/双击可除电压串联负反馈电路实验报告篇一：负反馈电路实验报告一．实验目的加深理解放大电路中引入负反馈的方法和负反馈对放大器各项指标的影响。

二．实验原理负反馈在电子电路中的作用：改善放大器的动态指标，如稳定放大倍数，改变输入输出电阻，减小非线性失真和展宽通频带，但同时也会使放大器的放大倍数降低。

负反馈的几种状态：电压串联，电压并联，电流串联，电流并联。

本实验以电压串联为例，分析负反馈对放大器指标的影响。

1.下图为带有电压串联负反馈的两极阻容耦合放大器电路，在电路中通过Rr把输出电压uo引回到输入端，家在晶体管T1的发射极上，在发射极电阻Rf1上形成反馈电压uf。

主要性能指标如下：（1）闭环电压放大倍数Ar=Av/1+AvFv,Av为开环放大倍数。

负反馈放大器图1为带有电压串联负反馈的两极阻容耦合放大器（2）反馈系数Fv=RF1/Rf+RF1（3）输入电阻R1f=(1+AvFv)RfRf为基本放大器的输入电阻（4）输出电阻Rof=Ro/(1+AvoFv)Ro为基本放大器的输出电阻Avo为基本放大器Rl=∞时的电压放大倍数。

2.本实验还需测量放大器的动态参数，即去掉图1的反馈作用，得到基本放大器电路如下图2图2基本放大器三.实验设备与器件模拟实验箱，函数信号发生器，双踪示波器，交流伏安表，数字万用表。

四．实验内容1.静态工作点的测量条件：ucc=12V,ui=0V用直流电压表测第一级，第二级的静态工作点。

表3—12.测量基本放大器的各项性能指标实验将图2改接，即把Rf断开后风别并在RF1和RL上。

（1）测量中频电压放大倍数Av，输入输出电阻Ri和Ro。

条件;f=1Kh,us=5mV的正弦信号，用示波器监视输出波形，在输出波形不失真的情况下用交流毫伏表测量us,ui,uL计入3—2表表3—2（2）保持us不变，，断开负载电阻RL，测量空载时的输出电压uo计入3—2表1观察负反馈对非线性失真的改善（1）实验电路改接成基本放大器形式，在输入端加入f=1Kh的正弦信号，输出端接示波器，逐步增大输入信号的幅度，使输出波形开始出现失真，记下此时的波形和输出电压的幅度。

电工电子实验报告学生姓名：朱光耀学生学号：201324122225 系别班级：13电气2报告性质：课程名称：电工电子实验实验项目：负反馈放大器实验地点：实验楼206 实验日期：11月23号成绩评定：教师签名：实验四 负反馈放大器一、实验目的加深理解放大电路中引入负反馈的方法和负反馈对放大器各项性能指标的影响。

二、实验原理负反馈在电子电路中有着非常广泛的应用,虽然它使放大器的放大倍数降低，但能在多方面改善放大器的动态指标，如稳定放大倍数，改变输入、输出电阻，减小非线性失真和展宽通频带等。

因此，几乎所有的实用放大器都带有负反馈。

负反馈放大器有四种组态，即电压串联，电压并联，电流串联，电流并联。

本实验以电压串联负反馈为例，分析负反馈对放大器各项性能指标的影响。

1、图4－1为带有负反馈的两级阻容耦合放大电路，在电路中通过R f 把输出电压u o 引回到输入端，加在晶体管T 1的发射极上，在发射极电阻R F1上形成反馈电压u f 。

根据反馈的判断法可知，它属于电压串联负反馈。

主要性能指标如下 1) 闭环电压放大倍数VV VVf F A 1A A +=其中 A V ＝U O ／U i — 基本放大器（无反馈）的电压放大倍数，即开环电压放大倍数。

图4－1 带有电压串联负反馈的两级阻容耦合放大器2) 反馈系数F1f F1V R R R F +=3) 输入电阻R if ＝(1＋A V F V )R iR i — 基本放大器的输入电阻4) 输出电阻VVO OOf F A 1R R +=R O — 基本放大器的输出电阻A VO — 基本放大器R L ＝∞时的电压放大倍数1) 在画基本放大器的输入回路时，因为是电压负反馈，所以可将负反馈放大器的输出端交流短路，即令u O ＝0，此时 R f 相当于并联在R F1上。

2) 在画基本放大器的输出回路时，由于输入端是串联负反馈，因此需将反馈放大器的输入端（T 1 管的射极）开路，此时（R f ＋R F1）相当于并接在输出端。

模电负反馈放大电路实验报告模电负反馈放大电路实验报告引言模拟电子技术是电子工程学科中的重要组成部分，而负反馈放大电路是模拟电子技术中的重要内容之一。

负反馈放大电路具有稳定性好、增益可控等优点，在实际应用中得到广泛应用。

本实验旨在通过搭建负反馈放大电路并进行实验验证，深入了解负反馈放大电路的原理和特性。

实验目的1. 了解负反馈放大电路的基本原理；2. 掌握搭建负反馈放大电路的方法；3. 研究负反馈放大电路的特性，如增益、频率响应等。

实验原理负反馈放大电路是通过将放大电路的一部分输出信号反馈到输入端，以减小放大电路的非线性失真、提高频率响应和稳定性。

常见的负反馈电路有电压串联负反馈、电流串联负反馈和电压并联负反馈等。

实验步骤1. 搭建基本的负反馈放大电路，包括放大器、反馈电阻等元件；2. 连接信号源和示波器，调节信号源的频率和幅度；3. 测量输入电压、输出电压以及反馈电压，计算电压增益和反馈系数；4. 根据测量结果，绘制电压增益和频率响应曲线。

实验结果与分析通过实验测量，我们得到了负反馈放大电路的输入电压、输出电压以及反馈电压的数据。

根据这些数据，我们可以计算出电压增益和反馈系数，并绘制出相应的曲线。

首先，我们观察到随着输入信号的增加，输出信号也随之增加，但增加的幅度较小。

这是因为负反馈电路通过反馈电阻将一部分输出信号反馈到输入端，减小了放大电路的增益，从而实现了对输出信号的控制。

其次，我们可以通过计算得到电压增益和反馈系数的数值。

电压增益可以通过输出电压除以输入电压得到，而反馈系数可以通过反馈电压除以输出电压得到。

通过观察计算结果，我们可以发现电压增益随着频率的增加而减小，而反馈系数则相反。

这说明负反馈放大电路对不同频率的信号有不同的响应特性。

最后，我们绘制了电压增益和频率响应曲线。

从曲线上可以清晰地看出电压增益随着频率的增加而减小的趋势，而反馈系数则随着频率的增加而增大。

这与我们的实验结果相符，进一步验证了负反馈放大电路的特性。
