安全用电图片

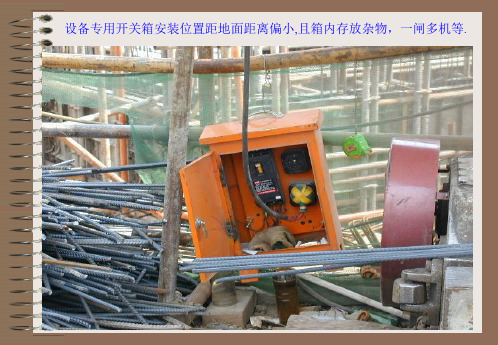

施工现场常见临时用电安全隐患图片设备专用开关箱安装位置距地面距离偏小,且箱内存放杂物，一闸多机等.电箱出线从箱门位置出,容易夹断电缆发生事故.电源线进配电箱时漏接保护接零线，带电明露，电器之间距离偏小等。

流动配电箱内存在火线接线端子板，带电明露等采用金属丝绑扎流动电箱的电源线配电箱内插座破损形成带电明露电源进线不规范，动力照明混用等。

违章从总空开下口接线多台设备缺少保护接零动力设备缺少保护接零、带电明露等。

打夯机电源线接自处无漏电保护装置，箱门上安装的电器带电明露。

流动开关箱内漏电保护器漏电动作电流为50mA电闸箱无门、倒放，使用塑料线直接插入插座（未使用插头）等。

总空开下口出现多余回路，一闸多机等。

存在“一闸多机”、“带电体明露”等安全隐患。

鼓风机未进行保护接零电焊机二次侧无防护罩。

电焊机防护罩处于非防护状态，电源线随意拖拉在操作层电焊机一次侧电源线外绝缘保护削掉的太多，应该采用绝缘胶布加强绝缘电焊机直接放在钢筋上电焊机二次侧无防护罩，未使用线鼻子，手柄未绝缘处理。

电焊机接线柱带电明露电焊机一次侧带电明露，外壳没有进行保护接零。

弯曲机保护零线缺少蛙式打夯机手柄处未作绝缘绑扎；违章使用到顺开关。

低压变压器及控制箱直接放置在地面上，开关箱无门、二次侧缺少必要的线路熔断保险等配电箱、低压变压器无防砸措施，按规定低压变压器应装箱使用Ⅰ类手持电动工具没有进行保护接零，电源线为塑料线并有接头施工现场I类手持电动工具电源线为两芯线缺少保护接零线。

焊把线破损电缆插头附近存在破损情况存在带电明露现象加工区布置不合理对焊机电源线保护不充分,控制开关箱距离设备超距.碘钨灯固定在内脚手架上存在安全隐患操作层设备电源线保护不足用电安全防护1. 设备开关箱箱体中心距地面垂直高度为1.5m。

2. 设备水平负荷线宜采用PVC 管埋地敷设。

3. 设备距开关箱水平距离不得大于3m。

4. PVC 管直径为负荷线直径的1.5倍。

5. 图适用于施工现场所有固定加工车间的所有固定设备。
