万能转换开关的图形符号的含义
万能转换开关的图形文字符号为SA。
在图形符号中,触点下方虚线
上的“·”表示当操作手柄处于该位置时,该对触点闭和;如果虚线上没有“·”,则表示当操作手柄处于该位置时该对触点处于断开状态。
为了更清楚的表示万能转换开关的触点分合状态与操作手柄的位置关系,在机电控制系统中经常把万能转换开关的图形符号和触点分合表配合使用。
在触点分合表中,用“×”来表示手柄处于该位置时触点处于闭合状态。
万能转换开关的手柄操作位置是以角度表示的。
由于其触点的分合状态与操作手柄的位置有关,所以,除在电路图中画出触点图形符号外,还应画出操作手柄与触点分合状态的关系。
图中当万能转换开关打向左45°时,触点1-2、3-4、5-6闭合,触点7-8打开;打向0°时,只有触点5-6闭合,右45°时,触点7-8闭合,其余打开。
万能转换开关万能转换开关是一种多挡位、多段式、控制多回路的主令电器,当操作手柄转动时,带动开关内部的凸轮机构转动,从而使触点按规定顺序闭合或断开。
万能转换开关一般用于交流 500V、直流 440V、约定发热电流20A以下的电路,作为电气控制电路的转换和配电设备的远距离控制、电气测量仪表转换,也可用于小容量异步电动机、伺服电动机、微电动机的直接控制。
万能转换开关按用途分主令控制和控制电动机两种。
图 1-38 所示为LW6系列万能转换开关某一层的结构示意图,它主要由触点座、操作定位机构、凸轮、手柄等部分组成,其操作位置有0~12个,触点底座有1~10层,每层底座均可装三对触点。
每层凸轮均可做成不同形状,当操作手柄带动凸轮转动到不同位置时,可使各对触点按设置的规律接通和分断,因而这种开关可以组成数百种控制电路方案,以适应各种复杂要求,故被称为“万能”转换开关。
常用的万能转换开关有LW5、LW6、LW12等系列。
万能转换开关的触点在电路中的图形符号如图1-39a所示。
图形符号中“每行水平的两条实线表示一对触点,垂直的虚线表示操作手柄位置。
各对触点在不同操作位置的通断状态是在该触点与相应虚线的相交位置的下方涂黑圆点表示接通,没有涂黑圆点表示断开。
另一种是用触点通断状态接通表来表示,图1-39b中以“x”表示触点闭合,空白表示断开。
万能转换开关的文字符号为SA。
万能转换开关根据用途、接线方式、所需触点挡数和额定电流来选用。
安装时注意事项:1)万能转换开关的安装位置应与其他电气元件或机床的金属部分有一定的间隔,以免在通断过程中可能因电弧喷出发生对地短路故障。
2)安装时一般应水平安装在屏板上,但也可倾斜或垂直安装。
应尽量使手柄保持水平旋转位置。
从入门到精通学习万能转换开关一,了解万能转换开关的用途万能转换开关具有多个操作位置,可以进行多个开关位置和多个电路的转换的手动控制电器。
万能转换开关主要用于配电转置和近距离的控制和操作,比如当万能转换开关打到就地,就是近距离控制,打到远方就是远距离控制。
万能转换开关还用于电压表的换相测量,打到电压表的AB,AC,BC,用于测量线电压。
万能转换开关还可以用于小容量电动机的起动,停止,调速,和电动机正反转的控制,用途比较广泛,所以称为万能转换开关。
二,万能转换开关的分类按照手柄操作方式分为自复式万能转换开关和定位式万能转换开关。
自复式万能转换开关就是当开关手柄打到开关的某一位置后,当手松开手柄后,开关手柄自动返回原来的开关位置。
定位式万能转换开关就是当开关手柄打到某一位置后,当手松开手柄后,开关手柄仍停留在该位置上。
三,万能转换开关之电动机倒顺开关1,倒顺开关适用于交流50HZ,三相三线变换相序接线之用,如控制电动机倒顺转动。
2,倒顺开关装用电动机最大额定电流如下,15A380伏3千瓦,220伏1.7千万30A380伏5.5千瓦,228伏2.8千瓦60A380伏7.5千瓦,220伏4.5千瓦3,本开关应装置在电路控制开关和熔断器内侧,不允许作单项电源控制之用,不得装置在过于潮湿或腐蚀性气体场所。
4,倒顺开关虽虽使用在额定容量之下,但不得骤然制动使用。
5,倒顺开关使用应经常检查触头接触面和转动机构。
如有烧毛和不灵活情况,应断开电源修整完好后再行使用。
6,倒顺开关装置时要妥善接地。
7,倒顺开关如何控制看下图倒顺开关的N1,N2,N3接线端子,分别接电源的A相,B相,C相。
倒顺开关的C1,C2,C3接线端子接电动机电源线。
当倒顺开关打到顺(正转)时,A相(N1)与电动机的C1接通,B相(N2)与电动机的C2接通,C相(N3)与电动机的C3接通。
当倒顺开关打到停时,倒顺开关的电源侧与负载侧两边接线端子不通。

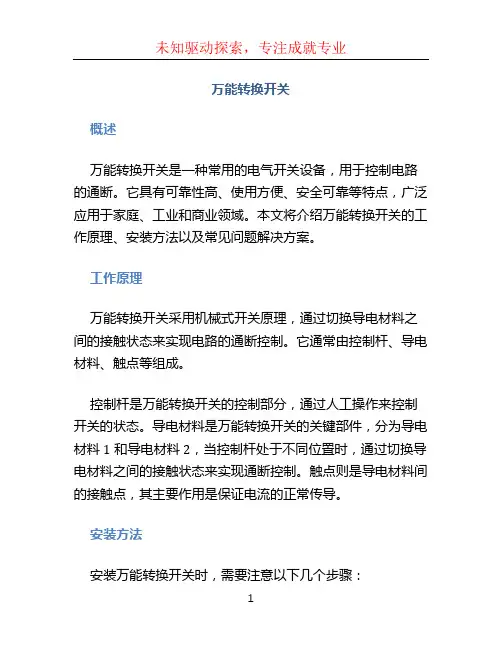

万能转换开关概述万能转换开关是一种常用的电气开关设备,用于控制电路的通断。
它具有可靠性高、使用方便、安全可靠等特点,广泛应用于家庭、工业和商业领域。
本文将介绍万能转换开关的工作原理、安装方法以及常见问题解决方案。
工作原理万能转换开关采用机械式开关原理,通过切换导电材料之间的接触状态来实现电路的通断控制。
它通常由控制杆、导电材料、触点等组成。
控制杆是万能转换开关的控制部分,通过人工操作来控制开关的状态。
导电材料是万能转换开关的关键部件,分为导电材料1和导电材料2,当控制杆处于不同位置时,通过切换导电材料之间的接触状态来实现通断控制。
触点则是导电材料间的接触点,其主要作用是保证电流的正常传导。
安装方法安装万能转换开关时,需要注意以下几个步骤:1.首先,确保断开电源,断开电路连接线。
2.将导电材料1和导电材料2分别与电路连接线焊接好。
3.将导电材料1和导电材料2插入万能转换开关的触点上,确保紧固。
4.将万能转换开关安装到合适的位置,例如开关面板上,使用螺丝固定。
5.检查电路连接是否正确,并确保所有连接处已紧固。
6.打开电源,测试开关的通断功能是否正常。
常见问题解决方案1. 开关无法正常工作若开关无法正常工作,可能是由以下原因引起的:•检查电源是否正常供电,若电源故障需要修复电源问题。
•检查导电材料1和导电材料2的连接是否松动,若松动则需要重新紧固。
•检查触点是否干净,若触点上有污物需要清洁触点。
•若经过检查以上问题仍无法解决,可能是开关本身的问题,需要进行更换或维修。
2. 开关发热开关过热可能是由以下原因引起的:•检查电流是否过大,若电流过大需要更换合适功率的开关。
•检查触点是否异常,若触点异常需要更换新的触点。
•若经过检查以上问题仍无法解决,可能是开关质量问题,需要进行更换或维修。
3. 开关无法切换若开关无法切换,可能是由以下原因引起的:•检查控制杆是否损坏或误操作,若损坏需要更换控制杆。
•检查导电材料1和导电材料2的插入是否紧固,若松动需要重新插入。
§1-4 主令电器——万能转换开关、主令控制器一、教学目标1、知识目标:了解万能转换开关、主令控制器的功能,结构原理。
2、技能目标:正确使用能转换开关、主令控制器。
二、教学重点、难点1、重点:万能转换开关、主令控制器的结构原理。
2、难点:万能转换开关、主令控制器的工作原理及使用方法。
三、教具:实物各1只。
四、课时安排:90分钟,2课时五、教学过程一)、万能转换开关1、万能转换开关的功能万能转换开关是由多组相同的触头组件叠装而成的、控制多回路的主令电器。
主要用于控制线路的转换及电气测量仪表的转换,也可用于控制小容量异步电动机的启动、换向及变速。
2、万能转换开关的结构原理、符号及型号图24 万能转换开关的结构原理、符号代表一路触头,竖的虚线表示手柄位置当手置于某一个位置上时,处于接通状态的触头下方虚线上就标注黑点“·”3、万能转换开关的选用万能转换开关适用于交流50HZ、额定电压至500V及以下,直流至440V的电路中转换电器控制线路(电磁线圈、电器测量仪表和伺服电动机等),也可控制505KW三相鼠笼异步电动机、可逆转换、变速等。
万能转换开关主要根据用途、接线方式、所需触头挡数和额定电流来选择。
4、万能转换开关的安装与使用(1)万能转换开关的安装位置应与其他电器元件或机床的金属部件有一定间隙。
(2)万能转换开关一般应水平安装在平板上。
(3)万能转换开关的通断能力不高,用来控制电动机时,LW5系列只能控制5.5kW以下的小容量电动机;用于控制电动机的正反转则只能在电动机停止后才能反向启动。
(4)万能转换开关本身不带保护,必须与其他电器配合使用。
(5)当万能转换开关有故障时,应切断电路检查相关部件。
二)、主令控制器1、主令控制器的功能主令控制器是按照预定程序换接控制电路接线的主令电器。
主要用于电力拖动系统中安照预定的程序分合触头。
向控制系统发出指令,通过接触器达到控制电动机的启动、制动、调速及反转的目的,同时也可实现控制线路的连锁作用。
万能转换开关的工作原理及符号表示教程来源:本站原创作者:未知点击:2301 更新时间:2009-3-4 16:14:36 万能转换开关是一种多档式、控制多回路的主令电器。
万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。
万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。
如图1所示为万能转换开关单层的结构示意图。
常用产品有LW5和LW6系列。
LW5系列可控制5.5kW及以下的小容量电动机;LW6系列只能控制2.2kW及以下的小容量电动机。
用于可逆运行控制时,只有在电动机停车后才允许反向起动。
LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。
所谓自复式是指用手拨动手柄于某一档位时,手松开后,手柄自动返回原位;定位式则是指手柄被置于某档位时,不能自动返回原位而停在该档位。
万能转换开关的手柄操作位置是以角度表示的。
不同型号的万能转换开关的手柄有不同万能转换开关的触点,电路图中的图形符号如图2所示。
但由于其触点的分合状态与操作手柄的位置有关,所以,除在电路图中画出触点图形符号外,还应画出操作手柄与触点分合状态的关系。
图中当万能转换开关打向左45°时,触点1-2、3-4、5-6闭合,触点7-8打举例:1-C65N-C20A/2P+VE+30mA+SD,各项含义为1---------识别号C65------序列代号N--------分断能力,N为6000A,H为10000A,L为15kAC--------脱扣曲线,B为电子保护,C为配电保护,D为动力保护20A------额定电流,有1、2、4、6、10、16、20、25、32、40、50、63A2P-------极数,有1、2、3、4极VE-------剩余电流附件,有VE、VEG、VM、VEA,VM为电磁式30mA-----剩余动作电流,有30、100、300mASD-------选配附件,有MX、OF、MN、MV、SD、Tm、ATm,其中SD为辅助接点。
万能转换开关(百科)概述常用产品简介万能转换开关单层结构示意图万能转换开关,是一种多档位、多段式、控制多回路的主令电器,当操作手柄转动时,带动开关内部的凸轮转动,从而使触点按规定顺序闭合或断开。
结构组成万能转换开关是由多组相同结构的触点组件叠装而成的多回路控制电器。
它由操作机构、定位装置和触点等三部分组成。
触点为双断点桥式结构,动触点设计成自动调整式以保证同短时的同步性。
静触点装在触点座内。
主要用途万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。
万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。
编辑本段常用产品图2:某LW5万能转换开关的使用说明常用产品有LW5和LW6系列。
LW5系列可控制5.5kW及以下的小容量电动机;LW6系列只能控制2.2kW及以下的小容量电动机。
用于可逆运行控制时,只有在电动机停车后才允许反向起动。
LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。
所谓自复式是指用手拨动手柄于某一档位时,手松开后,手柄自动返回原位;定位式则是指手柄被置于某档位时,不能自动返回原位而停在该档位。
万能转换开关的手柄操作位置是以角度表示的。
不同型号的万能转换开关的手柄有不同万能转换开关的触点,电路图中的图形符号如图2所示。
但由于其触点的分合状态与操作手柄的位置有关,所以,除在电路图中画出触点图形符号外,还应画出操作手柄与触点分合状态的关系。
图中当万能转换开关打向左45°时,触点1-2、3-4、5-6闭合,触点7-8打开;打向0°时,只有触点5-6闭合,右45°时,触点7-8闭合,其余打开。
万能转换开关的选型1.LW5系列万能转换开关本系列转换开关适用于直流、交流50Hz、电压500V及以下的电路,作主电路或电气测量仪表的转换开关及配电设备的遥控开关;也可作为伺服电动机及容量5.5kW及以下三相交流电动机的起动、换向或变速开关。
万能转换开关的结构和工作原理一、结构与组成1.输入输出端口:万能转换开关通常包含多个输入端口和多个输出端口,用于连接外部电路。
输入端口接收外部信号输入,输出端口将开关切换后的信号输出。
2.控制端口:控制端口用于控制开关的通断状态,根据控制信号的不同,开关的通断状态也会相应改变。
3.开关管:万能转换开关内部通常包含多组开关管,开关管具有导通和断开电路的功能。
它通常由二极管、三极管等半导体器件组成。
4.控制逻辑电路:控制逻辑电路用于接收控制信号,根据控制信号的逻辑关系,驱动开关管实现不同的通断状态。
二、工作原理1.单路开关功能:当控制信号为高电平时,开关管导通,电路闭合,此时输入信号可以直接传递到输出端口。
当控制信号为低电平时,开关管断开,电路断开,输入信号无法传递到输出端口。
2.多路切换功能:万能转换开关通常具有多个输入端口和多个输出端口,通过控制不同的开关管通断状态,可以实现不同输入端口与输出端口之间的连接。
当其中一个开关管导通时,对应的输入端口和输出端口连通,实现信号的转接。
3.多种功能开关:万能转换开关还可以通过不同的控制逻辑电路实现多种功能切换。
例如,可以通过接收1位或多位控制信号,选择对应的开关管通断状态,实现不同的功能切换。
常见的功能包括开关控制、信号转接、信号放大、信号滤波等。
三、应用场景1.电子实验仪器:用于切换不同的实验设备或信号源,实现实验参数调节和数据采集。
2.通信设备:用于不同信号源之间的切换、信号放大或削弱,以及实现多路信号的选择。
3.控制系统:用于多通道开关控制,实现对不同设备或装置的控制与切换。
4.音视频设备:用于信号输入输出的切换、声音放大、视频切换等。
总结起来,万能转换开关通过控制开关管的通断状态来实现不同功能的切换,结构简单、功能强大,被广泛应用于电子设备中。
它的灵活性和多种功能使得它在各行各业的电子设备中都扮演着重要的角色。
万能转换开关在电气原理图中的画法,如图1-13所示。
图中虚线表示操作位置,而不同操作位置的各对触点通断状态与触点下方或右侧对应,规定用于虚线相交位置上的涂黑圆点表示接通,没有涂黑圆点表示断开。
另一种是用触点通断状态表来表示,表中以“+”(或“ ╳”)表示触点闭合,“—”(或无记号)表示分断。
万能转换开关的手柄操作位置是以角度表示的。
不同型号的万能转换开关的手柄有不同万能转换开关的触点,电路图中的图形符号如图2所示。
但由于其触点的分合状态与操作手柄的位置有关,所以,除在电路图中画出触点图形符号外,还应画出操作手柄与触点分合状态的关系。
图中当万能转换开关打向左45°时,触点1-2、3-4、5-6闭合,触点7-8打开;打向0°时,只有触点5-6闭合,右45°时,触点7-8闭合,其余打开。
