§1-4 主令电器——万能转换开关、主令控制器一、教学目标1、知识目标:了解万能转换开关、主令控制器的功能,结构原理。
2、技能目标:正确使用能转换开关、主令控制器。
二、教学重点、难点1、重点:万能转换开关、主令控制器的结构原理。
2、难点:万能转换开关、主令控制器的工作原理及使用方法。
三、教具:实物各1只。
四、课时安排:90分钟,2课时五、教学过程一)、万能转换开关1、万能转换开关的功能万能转换开关是由多组相同的触头组件叠装而成的、控制多回路的主令电器。
主要用于控制线路的转换及电气测量仪表的转换,也可用于控制小容量异步电动机的启动、换向及变速。
2、万能转换开关的结构原理、符号及型号图24 万能转换开关的结构原理、符号代表一路触头,竖的虚线表示手柄位置当手置于某一个位置上时,处于接通状态的触头下方虚线上就标注黑点“·”3、万能转换开关的选用万能转换开关适用于交流50HZ、额定电压至500V及以下,直流至440V的电路中转换电器控制线路(电磁线圈、电器测量仪表和伺服电动机等),也可控制505KW三相鼠笼异步电动机、可逆转换、变速等。
万能转换开关主要根据用途、接线方式、所需触头挡数和额定电流来选择。
4、万能转换开关的安装与使用(1)万能转换开关的安装位置应与其他电器元件或机床的金属部件有一定间隙。
(2)万能转换开关一般应水平安装在平板上。
(3)万能转换开关的通断能力不高,用来控制电动机时,LW5系列只能控制5.5kW以下的小容量电动机;用于控制电动机的正反转则只能在电动机停止后才能反向启动。
(4)万能转换开关本身不带保护,必须与其他电器配合使用。
(5)当万能转换开关有故障时,应切断电路检查相关部件。
二)、主令控制器1、主令控制器的功能主令控制器是按照预定程序换接控制电路接线的主令电器。
主要用于电力拖动系统中安照预定的程序分合触头。
向控制系统发出指令,通过接触器达到控制电动机的启动、制动、调速及反转的目的,同时也可实现控制线路的连锁作用。
主令电器之按钮开关限位开关转换开关主令电器是指用来发布操作命令、接通和分断控制电路的电器。
主令电器只适合应用于控制电路中,不适合应用于主电路中。
主令电器种类繁多,按照用途的不同可以分为控制按钮、行程开关、接近开关和万能转换开关等。
一、控制按钮控制按钮简称按钮,它是一种结构简单且使用广泛的主令电器,主要用于手动发出控制信号。
按钮一般由按钮帽、复位弹簧、桥式触点和外壳等部分组成,其结构示意图和实物图如图1所示。
图1 按钮结构示意图和实物图a)结构示意图 b)实物图操作时,当控制按钮按下,桥式动触点就向下运动,其常闭触点先断开,然后常开触点闭合。
当控制按钮松开时,在复位弹簧的作用下,桥式动触点向上运动,其常开触点先断开,然后常闭触点闭合。
按钮触点动作的时间差特性在触点竞争的应用中起关键作用。
提示:一般红色按钮帽表示停止,绿色按钮帽表示起动。
控制按钮根据结构不同分为按钮式(自复式)、自锁式、指示灯式(按钮帽内装有信号灯)、旋钮式(旋转切换操作)、钥匙式(必须插入钥匙方可操作,防止误动作)、紧急式(突出的红色蘑菇头)等。
控制按钮的图形和文字符号如图2所示。
图2 按钮的图形和文字符号按钮LA38-11D命名的含义:LA38代表按钮型号;11代表触点数,第一个1表示有1个常开触点,第二个1表示有1个常闭触点;D代表带灯型。
二、行程开关行程开关又叫位置开关或限位开关,与控制按钮的工作原理基本相同。
行程开关靠机械运动部件的撞块碰压,使其触点动作,进而向控制电路发出控制命令,控制生产机械的运动方向、限位保护及行程长短。
其本质是将机械位移信号转换为电信号,以实现对机械的电气控制。
从结构看,行程开关由操作头(推杆)、触点系统和外壳三部分组成。
操作头是行程开关的感测部分,它接收机械结构发出的动作信号,并将此信号传递到触点系统。
触点系统是行程开关的执行部分,它将操作头传来的机械信号,通过本身的转换动作转换为电信号,输出到有关控制电路,使之能按需要做出必要的反应。
万能转换开关工作原理图解
————————————————————————————————作者:————————————————————————————————日期:
万能转换开关工作原理图解
万能转换开关(文字符号SA)的作用:是用于不频繁接通与断开的电路,实现换接电源和负载,是一种多档式、控制多回路的主令电器。
转换开关由转轴、凸轮、触点座、定位机构、螺杠和手柄等组成。
当将手柄转动到不同的档位时,转轴带着凸轮随之转动,使一些触头接通,另一些触头断开。
它具有寿命长,使用可靠、结构简单等优点,适用于交流50Hz、380V,直流220V及以下的电源引入,5KW以下小容量电动机的直接启动,电动机的正、反转控制及照明控制的电路中,但每小时的转换次数不宜超过15~20次。
万能转换开关的符号表示
万能转换开关符号表示
上图显示了开关的档位、触头数目及接通状态,表中用“×”表示触点接通,否则为断开,由接线表才可画出其图形符号。
具体画法是:用虚线表示操作手柄的位置,用有无“.”表示触点的闭合和打开状态,比如,在触点图形符号下方的虚线位置上画“.”,则表示当操作手柄处于该位置时,该触点是处于闭合状态;若在虚线位置上未画“.”时,则表示该触点是处于打开状态。
上面是万能转换开关的接线图。
右边是触点闭合表。
1、在零位时1、2触点闭合。
2、往左旋转触点5-6、7-8、触点闭合。
3、往右旋转触点5-6、3-
4、触点闭合。
万能转换开关的工作原理及符号表示教程来源:本站原创作者:未知点击:2301 更新时间:2009-3-4 16:14:36 万能转换开关是一种多档式、控制多回路的主令电器。
万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。
万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。
如图1所示为万能转换开关单层的结构示意图。
常用产品有LW5和LW6系列。
LW5系列可控制5.5kW及以下的小容量电动机;LW6系列只能控制2.2kW及以下的小容量电动机。
用于可逆运行控制时,只有在电动机停车后才允许反向起动。
LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。
所谓自复式是指用手拨动手柄于某一档位时,手松开后,手柄自动返回原位;定位式则是指手柄被置于某档位时,不能自动返回原位而停在该档位。
万能转换开关的手柄操作位置是以角度表示的。
不同型号的万能转换开关的手柄有不同万能转换开关的触点,电路图中的图形符号如图2所示。
但由于其触点的分合状态与操作手柄的位置有关,所以,除在电路图中画出触点图形符号外,还应画出操作手柄与触点分合状态的关系。
图中当万能转换开关打向左45°时,触点1-2、3-4、5-6闭合,触点7-8打举例:1-C65N-C20A/2P+VE+30mA+SD,各项含义为1---------识别号C65------序列代号N--------分断能力,N为6000A,H为10000A,L为15kAC--------脱扣曲线,B为电子保护,C为配电保护,D为动力保护20A------额定电流,有1、2、4、6、10、16、20、25、32、40、50、63A2P-------极数,有1、2、3、4极VE-------剩余电流附件,有VE、VEG、VM、VEA,VM为电磁式30mA-----剩余动作电流,有30、100、300mASD-------选配附件,有MX、OF、MN、MV、SD、Tm、ATm,其中SD为辅助接点。
万能转换开关(百科)概述常用产品简介万能转换开关单层结构示意图万能转换开关,是一种多档位、多段式、控制多回路的主令电器,当操作手柄转动时,带动开关内部的凸轮转动,从而使触点按规定顺序闭合或断开。
结构组成万能转换开关是由多组相同结构的触点组件叠装而成的多回路控制电器。
它由操作机构、定位装置和触点等三部分组成。
触点为双断点桥式结构,动触点设计成自动调整式以保证同短时的同步性。
静触点装在触点座内。
主要用途万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。
万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。
编辑本段常用产品图2:某LW5万能转换开关的使用说明常用产品有LW5和LW6系列。
LW5系列可控制5.5kW及以下的小容量电动机;LW6系列只能控制2.2kW及以下的小容量电动机。
用于可逆运行控制时,只有在电动机停车后才允许反向起动。
LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。
所谓自复式是指用手拨动手柄于某一档位时,手松开后,手柄自动返回原位;定位式则是指手柄被置于某档位时,不能自动返回原位而停在该档位。
万能转换开关的手柄操作位置是以角度表示的。
不同型号的万能转换开关的手柄有不同万能转换开关的触点,电路图中的图形符号如图2所示。
但由于其触点的分合状态与操作手柄的位置有关,所以,除在电路图中画出触点图形符号外,还应画出操作手柄与触点分合状态的关系。
图中当万能转换开关打向左45°时,触点1-2、3-4、5-6闭合,触点7-8打开;打向0°时,只有触点5-6闭合,右45°时,触点7-8闭合,其余打开。
万能转换开关的选型1.LW5系列万能转换开关本系列转换开关适用于直流、交流50Hz、电压500V及以下的电路,作主电路或电气测量仪表的转换开关及配电设备的遥控开关;也可作为伺服电动机及容量5.5kW及以下三相交流电动机的起动、换向或变速开关。
万能转换开关的结构和工作原理一、结构与组成1.输入输出端口:万能转换开关通常包含多个输入端口和多个输出端口,用于连接外部电路。
输入端口接收外部信号输入,输出端口将开关切换后的信号输出。
2.控制端口:控制端口用于控制开关的通断状态,根据控制信号的不同,开关的通断状态也会相应改变。
3.开关管:万能转换开关内部通常包含多组开关管,开关管具有导通和断开电路的功能。
它通常由二极管、三极管等半导体器件组成。
4.控制逻辑电路:控制逻辑电路用于接收控制信号,根据控制信号的逻辑关系,驱动开关管实现不同的通断状态。
二、工作原理1.单路开关功能:当控制信号为高电平时,开关管导通,电路闭合,此时输入信号可以直接传递到输出端口。
当控制信号为低电平时,开关管断开,电路断开,输入信号无法传递到输出端口。
2.多路切换功能:万能转换开关通常具有多个输入端口和多个输出端口,通过控制不同的开关管通断状态,可以实现不同输入端口与输出端口之间的连接。
当其中一个开关管导通时,对应的输入端口和输出端口连通,实现信号的转接。
3.多种功能开关:万能转换开关还可以通过不同的控制逻辑电路实现多种功能切换。
例如,可以通过接收1位或多位控制信号,选择对应的开关管通断状态,实现不同的功能切换。
常见的功能包括开关控制、信号转接、信号放大、信号滤波等。
三、应用场景1.电子实验仪器:用于切换不同的实验设备或信号源,实现实验参数调节和数据采集。
2.通信设备:用于不同信号源之间的切换、信号放大或削弱,以及实现多路信号的选择。
3.控制系统:用于多通道开关控制,实现对不同设备或装置的控制与切换。
4.音视频设备:用于信号输入输出的切换、声音放大、视频切换等。
总结起来,万能转换开关通过控制开关管的通断状态来实现不同功能的切换,结构简单、功能强大,被广泛应用于电子设备中。
它的灵活性和多种功能使得它在各行各业的电子设备中都扮演着重要的角色。
万能转换开关的工作原理及符号表示教程来源:本站原创作者:未知点击:2301 更新时间:2009-3-4 16:14:36万能转换开关是一种多档式、控制多回路的主令电器。
万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。
万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。
如图1所示为万能转换开关单层的结构示意图。
常用产品有LW5和LW6系列。
LW5系列可控制5.5kW及以下的小容量电动机;LW6系列只能控制2.2kW 及以下的小容量电动机。
用于可逆运行控制时,只有在电动机停车后才允许反向起动。
LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。
所谓自复式是指用手拨动手柄于某一档位时,手松开后,手柄自动返回原位;定位式则是指手柄被置于某档位时,不能自动返回原位而停在该档位。
万能转换开关的手柄操作位置是以角度表示的。
不同型号的万能转换开关的手柄有不同万能转换开关的触点,电路图中的图形符号如图2所示。
但由于其触点的分合状态与操作手柄的位置有关,所以,除在电路图中画出触点图形符号外,还应画出操作手柄与触点分合状态的关系。
图中当万能转换开关打向左45°时,触点1-2、3-4、5-6闭合,触点7-8打开;打向0°时,只有触点5-6闭合,右45°时,触点7-8闭合,其余打开。
施耐德微型断路器代号标注方法:举例:1-C65N-C20A/2P+VE+30mA+SD,各项含义为1---------识别号C65------序列代号N--------分断能力,N为6000A,H为10000A,L为15kAC--------脱扣曲线,B为电子保护,C为配电保护,D为动力保护20A------额定电流,有1、2、4、6、10、16、20、25、32、40、50、63A2P-------极数,有1、2、3、4极VE-------剩余电流附件,有VE、VEG、VM、VEA,VM为电磁式30mA-----剩余动作电流,有30、100、300mASD-------选配附件,有MX、OF、MN、MV、SD、Tm、A Tm,其中SD为辅助接点。
万能转换开关的工作原理及符号表示教程来源:本站原创作者:未知点击:2301 更新时间:2009-3-4 16:14:36万能转换开关是一种多档式、控制多回路的主令电器。
万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。
万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。
如图1所示为万能转换开关单层的结构示意图。
常用产品有LW5和LW6系列。
LW5系列可控制5.5kW及以下的小容量电动机;LW6系列只能控制2.2kW 及以下的小容量电动机。
用于可逆运行控制时,只有在电动机停车后才允许反向起动。
LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。
所谓自复式是指用手拨动手柄于某一档位时,手松开后,手柄自动返回原位;定位式则是指手柄被置于某档位时,不能自动返回原位而停在该档位。
万能转换开关的手柄操作位置是以角度表示的。
不同型号的万能转换开关的手柄有不同万能转换开关的触点,电路图中的图形符号如图2所示。
但由于其触点的分合状态与操作手柄的位置有关,所以,除在电路图中画出触点图形符号外,还应画出操作手柄与触点分合状态的关系。
图中当万能转换开关打向左45°时,触点1-2、3-4、5-6闭合,触点7-8打开;打向0°时,只有触点5-6闭合,右45°时,触点7-8闭合,其余打开。
1518 542. 将每一档各对触头的通断情况填入表格中,通用“x”表示,断用“ ”表示。
3. 164533303.1516174.322216421641610164582110116 200001605.6.7.8.9.。

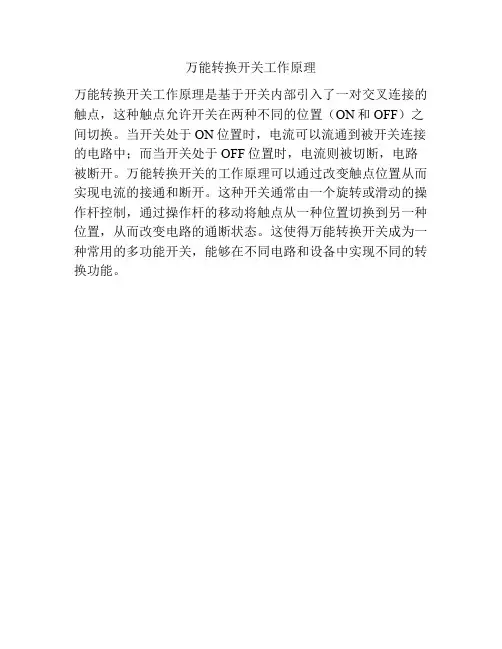

万能转换开关工作原理
万能转换开关工作原理是基于开关内部引入了一对交叉连接的触点,这种触点允许开关在两种不同的位置(ON和OFF)之间切换。
当开关处于ON位置时,电流可以流通到被开关连接的电路中;而当开关处于OFF位置时,电流则被切断,电路被断开。
万能转换开关的工作原理可以通过改变触点位置从而实现电流的接通和断开。
这种开关通常由一个旋转或滑动的操作杆控制,通过操作杆的移动将触点从一种位置切换到另一种位置,从而改变电路的通断状态。
这使得万能转换开关成为一种常用的多功能开关,能够在不同电路和设备中实现不同的转换功能。
万能转换开关原理图 Last revision date: 13 December 2020.万能转换开关的工作原理及符号表示教程来源:本站原创作者:未知点击:2301 更新时间:2009-3-4 16:14:36 万能转换开关是一种多档式、控制多回路的主令电器。
万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。
万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。
如图1所示为万能转换开关单层的结构示意图。
常用产品有LW5和LW6系列。
LW5系列可控制5.5kW及以下的小容量电动机;LW6系列只能控制2.2kW及以下的小容量电动机。
用于可逆运行控制时,只有在电动机停车后才允许反向起动。
LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。
所谓自复式是指用手拨动手柄于某一档位时,手松开后,手柄自动返回原位;定位式则是指手柄被置于某档位时,不能自动返回原位而停在该档位。
万能转换开关的手柄操作位置是以角度表示的。
不同型号的万能转换开关的手柄有不同万能转换开关的触点,电路图中的图形符号如图2所示。
但由于其触点的分合状态与操作手柄的位置有关,所以,除在电路图中画出触点图形符号外,还应画出操作手柄与触点分合状态的关系。
图中当万能转换开关打向左45°时,触点1-2、3-4、5-6闭合,触点7-8打开;打向0°时,只有触点5-6闭合,右45°时,触点7-8闭合,其余打开。
施耐德微型断路器代号标注方法:举例:1-C65N-C20A/2P+VE+30mA+SD,各项含义为1---------识别号C65------序列代号N--------分断能力,N为6000A,H为10000A,L为15kA C--------脱扣曲线,B为电子保护,C为配电保护,D为动力保护20A------额定电流,有1、2、4、6、10、16、20、25、32、40、50、63A 2P-------极数,有1、2、3、4极VE-------剩余电流附件,有VE、VEG、VM、VEA,VM为电磁式30mA-----剩余动作电流,有30、100、300mA SD-------选配附件,有MX、OF、MN、MV、SD、Tm、ATm,其中SD为辅助接点。
旋转开关原理
依据各种开关型号的不同,在可操作以及工作原理上,其方式也是大有不同的,目前的万能转换开关有LW6、LW5系列,LW5系列的万能转换开关根据手柄的方式又分为:自定位以及自复式两种,所谓的自复式,则是把手柄拨到某一个方向档位时,手松开之后,手柄有回复原位;自定位则是手柄拨到某一个位置,不能进行自动的复原,而是定在这个位置。
而LW6系列的万能转换开关,适用在2.2KW一下的电路中,可以进行逆向操作。
就拿动开转换开关来说吧,他有2个位置,就是闭合和断开。
比方说他有4个触点,1,2,3。
1,2联是闭合,2,3联是断开。
开头的时候手柄是打到1,2的位置的,开关内部有个长型接触器,连接1,2这时候电路通,打到2,3时就断开了,还有更多的转换开关,比如有20多个触点的,也有横通和斜通,没有什么简单的原理,就是一个转换线路的作用~ 转换开关有很多系列,这里只介绍全国统一设计的产品HZ10系列。
它具有寿命长,使用牢靠,结构简洁等优点,适用于沟通50赫兹、380伏、直流220伏及以下的电源引入,
5千瓦以下小容量电动机的直接启动、电动机的正、反转掌握及机床照明掌握电路中,但每小时的转换次数不宜超过15~20次。
HZ10-10/3型转换开关形状、内部结构如右图所示。
它是由多节触头组成,故又称为组合开关。
HZ10系列转换开关是依据电源种类、电压等级,所需触头数、电动机的容量进行选用的。
开关的额定电流一般取电动机额定电流的1.5~2.5倍。
万能转换开关的工作原理及符号表示
教程来源:本站原创作者:未知点击:2301 更新时间:2009-3-4 16:14:36
万能转换开关是一种多档式、控制多回路的主令电器。
万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。
万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。
如图1所示为万能转换开关单层的结构示意图。
常用产品有LW5和LW6系列。
LW5系列可控制5.5kW及以下的小容量电动机;LW6系列只能控制2.2kW 及以下的小容量电动机。
用于可逆运行控制时,只有在电动机停车后才允许反向起动。
LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。
所谓自复式是指用手拨动手柄于某一档位时,手松开后,手柄自动返回原位;定位式则是指手柄被置于某档位时,不能自动返回原位而停在该档位。
万能转换开关的手柄操作位置是以角度表示的。
不同型号的万能转换开关的手柄有不同万能转换开关的触点,电路图中的图形符号如图2所示。
但由于其触点的分合状态与操作手柄的位置有关,所以,除在电路图中画出触点图形符号外,还应画出操作手柄与触点分合状态的关系。
图中当万能转换开关打向左45°时,触点1-2、3-4、5-6闭合,触点7-8打开;打向0°时,只有触点5-6闭合,右45°时,触点7-8闭合,其余打开。
1518 5
4
20000160
5.
6.
7.
8.
9.
施耐德微型断路器代号标注方法:
举例:1-C65N-C20A/2P+VE+30mA+SD,各项含义为
1---------识别号
C65------序列代号
N--------分断能力,N为6000A,H为10000A,L为15kA
C--------脱扣曲线,B为电子保护,C为配电保护,D为动力保护
20A------额定电流,有1、2、4、6、10、16、20、25、32、40、50、63A
2P-------极数,有1、2、3、4极
VE-------剩余电流附件,有VE、VEG、VM、VEA,VM为电磁式
30mA-----剩余动作电流,有30、100、300mA
SD-------选配附件,有MX、OF、MN、MV、SD、Tm、A Tm,其中SD为辅助接点。
(其它不同品牌的微型断路器标注方法类似)
第一个问题:multi9 是C65N小型断路器的一个系列。
第二个问题:那些符号都是电气图中代号
如DZ47、NB1(正泰)、TIB1、C65、E4CB都是微型断路器,DZ47是全国通用代号,后4个厂家自命名代号,如:
C65-----施耐德(天津)梅兰日兰,国内最好、最贵的(10A/1P为25元);
E4CB----奇胜电器,基本同C65,但市场、知名度不如C65,据说已被收购;
DZ47----因为所有厂家都可以用这个代号,鱼龙混杂,价格甚至可以5元以下。
