成形磨齿机的切削参数分析与优化成形磨齿机是一种常用于加工齿轮的机械设备，其准确的切削参数分析与优化对于确保齿轮加工质量和效率具有关键性作用。

本文将对成形磨齿机的切削参数进行深入分析，并提出优化的方法。

首先，我们需要了解成形磨齿机的基本原理和工作过程。

成形磨齿机通过在齿轮上切削齿形轮廓，采用刀具插刀的方法来实现。

在切削过程中，刀具与工件的相对运动产生切削力，切削参数的选择直接影响切削力的大小和方向，进而影响加工质量和切削效率。

其次，切削参数的分析是优化切削过程的关键。

常见的切削参数包括齿轮模数、分度系数、齿数、切削速度、进给速度等。

齿轮模数和分度系数决定了齿轮的几何特征，切削速度和进给速度影响着切削过程中的热量和金属去除率。

针对成形磨齿机的切削参数进行优化，可以从以下几个方面入手：1. 齿轮模数和分度系数的优化。

齿轮模数和分度系数的选择应根据具体加工要求和工件材料来确定。

较大的模数和分度系数可增加齿轮的强度和传动效率，但也会增加切削难度。

因此，在平衡加工效率和加工质量的基础上，合理选择齿轮模数和分度系数是非常重要的。

2. 切削速度的优化。

切削速度决定了切削层的形成和切削力的大小。

过高的切削速度会增加切削温度，容易导致刀具磨损和变形；过低的切削速度则会降低切削效率。

因此，选取适当的切削速度对于确保加工质量和提高生产效率至关重要。

3. 进给速度的优化。

进给速度决定了切削过程中的金属去除率和切削力的大小。

过大的进给速度会导致切削力的增加，加剧工具磨损；过小的进给速度则会影响加工效率。

因此，合理选择进给速度，平衡切削力和金属去除率，是优化切削参数的一个关键点。

除了以上三个方面，还需要考虑切削润滑条件、刀具的选择和工件夹紧等因素。

合适的切削润滑条件可以减小切削力，提高刀具寿命；正确选择刀具材料、几何形状和涂层可以增加切削效率和加工质量；有效的工件夹紧方式可以减少变形和振动，提高切削稳定性。

为了进一步优化成形磨齿机的切削参数，可以借助模拟和仿真技术进行虚拟实验。

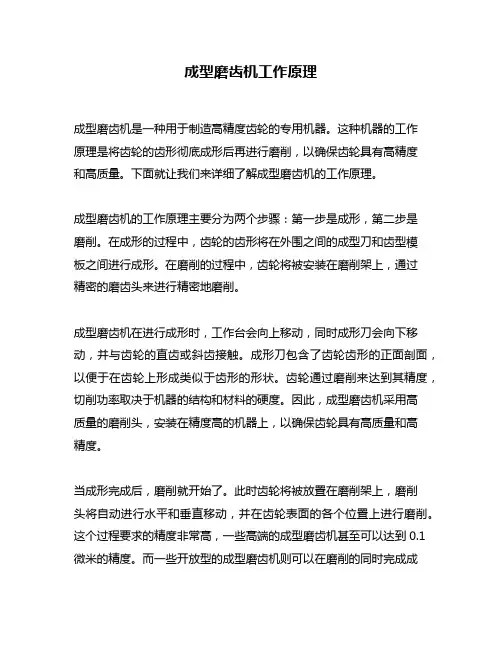

成型磨齿机工作原理成型磨齿机是一种用于制造高精度齿轮的专用机器。

这种机器的工作原理是将齿轮的齿形彻底成形后再进行磨削，以确保齿轮具有高精度和高质量。

下面就让我们来详细了解成型磨齿机的工作原理。

成型磨齿机的工作原理主要分为两个步骤：第一步是成形，第二步是磨削。

在成形的过程中，齿轮的齿形将在外围之间的成型刀和齿型模板之间进行成形。

在磨削的过程中，齿轮将被安装在磨削架上，通过精密的磨齿头来进行精密地磨削。

成型磨齿机在进行成形时，工作台会向上移动，同时成形刀会向下移动，并与齿轮的直齿或斜齿接触。

成形刀包含了齿轮齿形的正面剖面，以便于在齿轮上形成类似于齿形的形状。

齿轮通过磨削来达到其精度，切削功率取决于机器的结构和材料的硬度。

因此，成型磨齿机采用高质量的磨削头，安装在精度高的机器上，以确保齿轮具有高质量和高精度。

当成形完成后，磨削就开始了。

此时齿轮将被放置在磨削架上，磨削头将自动进行水平和垂直移动，并在齿轮表面的各个位置上进行磨削。

这个过程要求的精度非常高，一些高端的成型磨齿机甚至可以达到0.1微米的精度。

而一些开放型的成型磨齿机则可以在磨削的同时完成成形和磨削，虽然其精度不如高端的磨齿机，但它们的机器成本更低，操作更为简单。

总的来说，成型磨齿机是一个高度精密的机器，其工作原理非常简单易懂。

它被广泛用于各种行业，包括汽车、飞机、火车、军事和航天等领域。

虽然成型磨齿机的精度和成本较高，但它能够提供非常高的齿轮精度，这是其他机器无法达到的。

随着科技的不断进步和创新，成型磨齿机将不断发展和优化，以满足更高的精度和更复杂的加工要求。

数控成形磨齿机砂轮修整技术数控成形砂轮磨齿机广泛应用于航空航天、船舶、风电、核电、军工等重型机械传动行业精密齿轮磨削，尤其适合大模数、少齿数齿轮精密磨削。

成形砂轮磨齿机磨削齿轮是将砂轮截形修整成与齿轮齿槽相适应的形状，通过往复磨削获得精确齿廓。

数控成形砂轮磨齿机的最大优势在于数控砂轮修整器，配备相应的软件后可以磨制各种齿形修缘、齿根圆角过渡曲线、鼓形齿、各种特殊齿形、摆线齿、圆弧齿和花键等。

数控成形砂轮磨齿机采用成形法磨削，砂轮截形精度是关键，这取决于截形计算精度及砂轮修整精度。

国内外磨齿机制造商对成形砂轮修整技术进行了深入研究，开发了不同的砂轮修整装置，以此保证砂轮的修整精度，提高齿轮磨削精度。

本文介绍了数控成形砂轮磨齿机砂轮修整技术方面的进展和现有的数控砂轮修整装置及修整技术，并对如何获得高的廓形精度进行了讨论。

1 数控成形砂轮磨齿机砂轮修整方法对成形砂轮的修整主要有金刚笔和金刚滚轮两种形式，金刚笔修整结构简单、成本低，理论上可以获得更高的修整精度。

由于金刚笔磨损严重、寿命短、磨损量难以估测，无法精确补偿，导致砂轮廓形精度一致性差，对于大型齿轮的磨削加工影响较大，逐渐被金刚滚轮修整所取代。

金刚滚轮刚性高、修整量大、效率高，采用轨迹包络方法，更加适合修整复杂的成形表面。

金刚石滚轮修整砂轮的方法分为切入式滚轮修整和摆动式滚轮修整。

成形磨齿原理见图1。

图1 成形磨齿原理图2 切入式修整原理(1) 切入式滚轮修整采用切入式滚轮修整时，金刚石滚轮在修整电机驱动下高速旋转，沿砂轮径向做切入运动，为了修整成形表面，金刚滚轮和砂轮沿轴向相对运动。

如图2所示，修整成形砂轮时，修整滚轮和砂轮以一定的线速比绕自身回转中心回转。

砂轮沿自身轴线（Y轴）方向往复运动，修整滚轮沿自身径向（W轴）方向，以一定的比例关系跟随砂轮轴向运动。

Y轴和W轴插补走圆弧或直线，金刚滚轮R圆弧圆心走砂轮廓形等距线（见图3）。

利用滚轮和砂轮的接触点包络出砂轮截形。

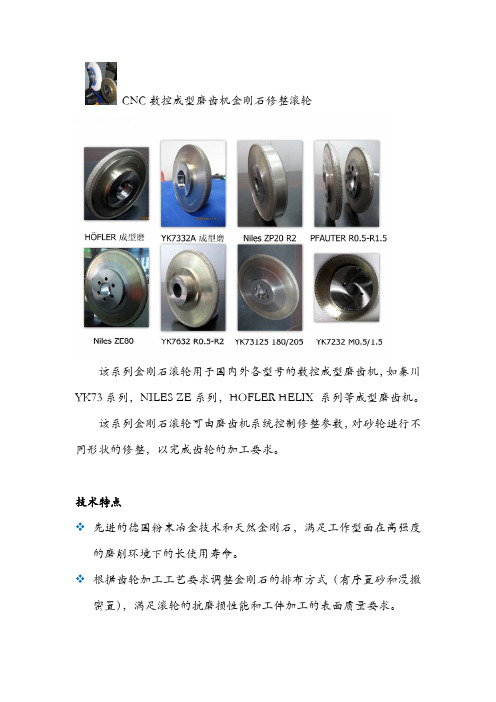

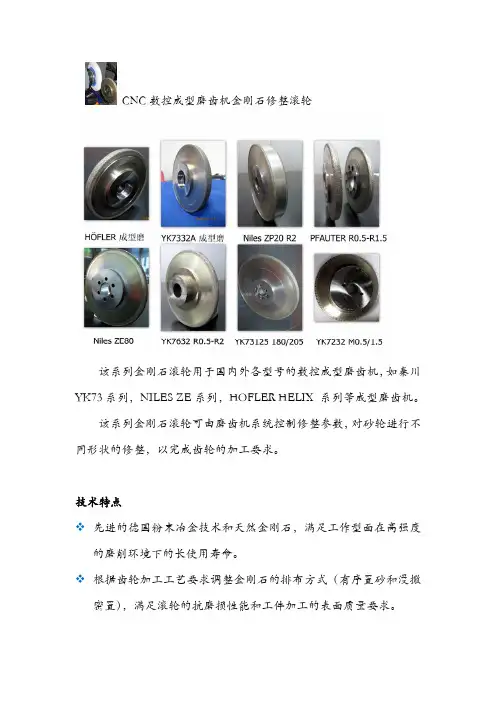

CNC数控成型磨齿机金刚石修整滚轮
该系列金刚石滚轮用于国内外各型号的数控成型磨齿机，如秦川YK73系列，NILES ZE系列，HOFLER HELIX 系列等成型磨齿机。

该系列金刚石滚轮可由磨齿机系统控制修整参数，对砂轮进行不同形状的修整，以完成齿轮的加工要求。

技术特点
先进的德国粉末冶金技术和天然金刚石，满足工作型面在高强度的磨削环境下的长使用寿命。

根据齿轮加工工艺要求调整金刚石的排布方式（有序置砂和漫撒密置），满足滚轮的抗磨损性能和工件加工的表面质量要求。

应用范围：数控成型磨齿机，这些齿轮有汽车齿轮、工程机械齿轮、船用齿轮、风力发电、机械传动齿轮等。

苏州温特金刚石滚轮有限公司。

成形磨齿机的尺寸测量与精度校正成形磨齿机是一种广泛应用于工业生产中的重要设备，主要用于加工各种类型的齿轮零部件。

在磨齿加工过程中，尺寸测量和精度校正是确保齿轮质量和加工效果的关键环节。

本文将介绍成形磨齿机尺寸测量和精度校正的基本原理及操作技巧。

首先，尺寸测量是保证成形磨齿机加工精度的重要步骤。

尺寸测量可以通过多种方法进行，常用的方法包括测量仪器测量和三坐标测量。

测量仪器测量是一种常见的尺寸测量方法，它可以通过使用千分尺、游标卡尺、光学显微镜等工具来测量齿轮的直径、模数、齿顶高、齿根高等关键尺寸参数。

在进行测量时，需要确保测量仪器的精度和准确性，并注意避免误差的产生。

另一种常用的尺寸测量方法是三坐标测量。

通过使用三坐标测量仪器，可以在三个坐标方向上对齿轮的形状和尺寸进行测量，从而获取更为准确和精细的尺寸数据。

三坐标测量方法可以帮助工作人员更准确地了解并掌握齿轮的实际尺寸情况，为后续的精度校正提供数据支持。

除了尺寸测量，精度校正也是确保成形磨齿机加工精度的重要步骤。

首先，精度校正可以通过调整成形磨齿机的各个部件和参数来实现。

例如，可以通过调整工作台的水平度、切削速度和进给速度等参数，来达到更高的加工精度。

此外，还可以通过更换磨轮、修整磨齿室等方式，来提高磨齿机的加工精度。

同时，还可以通过进行齿轮的磨前磨齿试验来进行精度校正。

在磨前磨齿试验中，工作人员可以在成形磨齿机上进行试验加工，再通过尺寸测量和评估来判断加工结果的精度情况。

通过反复试验和调整，可以不断优化磨齿机的加工参数和工艺流程，从而实现更高的加工精度。

此外，还可以借助先进的数控技术来进行精度校正。

通过数控系统可以实现对成形磨齿机的加工参数及工艺流程进行自动控制和调整，从而提高加工精度和效率。

数控技术的应用，不仅可以提高成形磨齿机的工作精度，还可以提高生产效率和品质稳定性。

需要注意的是，尺寸测量和精度校正是一个复杂而细致的过程，需要工作人员具备丰富的经验和技术知识。

磨齿机的工作原理及应用领域分析磨齿机是一种常见的机械设备，用于加工和修整齿轮和齿条。

它通过削去工件表面的材料，以达到改善齿轮和齿条的质量和精度的目的。

磨齿机广泛应用于许多领域，包括汽车制造、航空航天、机械工程等。

磨齿机的工作原理可以简单描述为：在机床上进行工作的齿轮工件与砂轮之间形成磨削运动，通过摩擦和研磨作用，将工件表面的材料去除，从而形成所需形状和精度的齿轮。

磨削过程中，工件和砂轮保持一定的相对运动，通常砂轮以高速旋转，工件则被固定在磨齿机的工作台上。

磨削运动的速度和方向由磨齿机的控制系统控制，以保证加工的精度和质量。

在齿轮加工领域，磨齿机起着至关重要的作用。

它能够加工各种形状和大小的齿轮，包括直齿轮、斜齿轮、渐开线齿轮等。

与其他加工方法相比，如铣削和切削等，磨齿机具有许多独特的优势。

首先，磨齿机可以实现高精度的齿轮加工。

由于砂轮与工件间的相对运动较小，磨齿机可以达到较高的加工精度和表面质量。

这使得磨齿机非常适合要求高精度齿轮的领域，如航空航天和精密机械制造。

其次，磨齿机能够处理更硬的材料。

与切削方法不同，磨齿机通过研磨的方式去除材料，而不是切割。

因此，磨齿机可以用于加工硬度更高的齿轮材料，如硬质合金和淬火齿轮。

这在汽车制造和机械工程领域中非常重要，因为这些行业对耐磨性和耐用性要求较高。

此外，磨齿机还可以加工更大和更重的齿轮。

由于工件是固定在机床上，而砂轮是高速旋转的，磨齿机可以处理较大尺寸的工件，比如船舶和风力发电机的齿轮。

这使得磨齿机在这些领域中具有重要的地位。

在实际应用中，磨齿机广泛应用于各个制造行业。

首先，汽车制造是磨齿机的主要应用领域之一。

磨齿机能够高效地加工各种汽车齿轮，包括传动齿轮、差速器齿轮和驱动轴齿轮等。

这些齿轮对汽车性能和驾驶体验至关重要，因此需要高精度和高质量的加工。

其次，航空航天是另一个磨齿机的重要应用领域。

在航空发动机和飞机的传动系统中，需要通过磨齿机加工出具有极高精度和可靠性的齿轮。

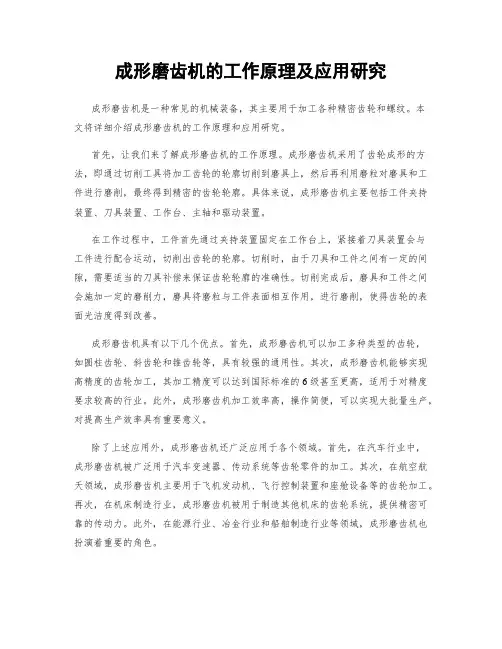

成形磨齿机的工作原理及应用研究成形磨齿机是一种常见的机械装备，其主要用于加工各种精密齿轮和螺纹。

本文将详细介绍成形磨齿机的工作原理和应用研究。

首先，让我们来了解成形磨齿机的工作原理。

成形磨齿机采用了齿轮成形的方法，即通过切削工具将加工齿轮的轮廓切削到磨具上，然后再利用磨粒对磨具和工件进行磨削，最终得到精密的齿轮轮廓。

具体来说，成形磨齿机主要包括工件夹持装置、刀具装置、工作台、主轴和驱动装置。

在工作过程中，工件首先通过夹持装置固定在工作台上，紧接着刀具装置会与工件进行配合运动，切削出齿轮的轮廓。

切削时，由于刀具和工件之间有一定的间隙，需要适当的刀具补偿来保证齿轮轮廓的准确性。

切削完成后，磨具和工件之间会施加一定的磨削力，磨具将磨粒与工件表面相互作用，进行磨削，使得齿轮的表面光洁度得到改善。

成形磨齿机具有以下几个优点。

首先，成形磨齿机可以加工多种类型的齿轮，如圆柱齿轮、斜齿轮和锥齿轮等，具有较强的通用性。

其次，成形磨齿机能够实现高精度的齿轮加工，其加工精度可以达到国际标准的 6 级甚至更高，适用于对精度要求较高的行业。

此外，成形磨齿机加工效率高，操作简便，可以实现大批量生产，对提高生产效率具有重要意义。

除了上述应用外，成形磨齿机还广泛应用于各个领域。

首先，在汽车行业中，成形磨齿机被广泛用于汽车变速器、传动系统等齿轮零件的加工。

其次，在航空航天领域，成形磨齿机主要用于飞机发动机、飞行控制装置和座舱设备等的齿轮加工。

再次，在机床制造行业，成形磨齿机被用于制造其他机床的齿轮系统，提供精密可靠的传动力。

此外，在能源行业、冶金行业和船舶制造行业等领域，成形磨齿机也扮演着重要的角色。

为了进一步提高成形磨齿机的性能和加工精度，研究人员进行了大量的应用研究。

一方面，他们通过改进机械结构，提高刀具的刚度和稳定性，尽量减少振动和位移，以提高加工精度。

另一方面，他们还通过改进切削工具和磨具的材料和制造工艺，提高切削和磨削效率，减少加工时间。
