最新485通信讲解(附案例)整理

485通讯规约485通讯规约，又称RS-485通讯规约，是一种常用的串行通信接口标准。

它是一种差分传输技术，可实现多台设备之间的可靠通信。

本文将介绍485通讯规约的基本原理、特点以及应用领域。

一、基本原理485通讯规约采用差分信号传输方式，即使用两根线（A线和B线）来传送信号。

在数据传输过程中，A线和B线的电压之差表示逻辑状态，从而实现数据的传输和接收。

相比于单线传输方式，差分传输可以有效地抵抗电磁干扰和电气噪声，提高通信的可靠性和稳定性。

二、特点1. 高抗干扰性：485通讯规约采用差分传输方式，可以有效地抵抗电磁干扰和电气噪声的影响，保证数据的可靠传输。

2. 多设备通信：485通讯规约支持多台设备之间的通信，通过设置不同的设备地址，实现设备之间的数据交换和控制。

3. 长距离传输：485通讯规约支持长距离传输，最远传输距离可达1200米。

这使得485通讯规约在工业控制和自动化领域得到广泛应用。

4. 高速传输：485通讯规约支持高速传输，最高可达10Mbps，适用于对数据传输速度要求较高的应用场景。

5. 双向通信：485通讯规约支持双向通信，设备可以同时进行数据的发送和接收，实现实时的双向数据交互。

三、应用领域485通讯规约广泛应用于工业控制和自动化领域。

它可以用于工业仪器仪表、工业自动化设备、楼宇自动化系统、安防监控系统等领域。

以下是几个具体的应用案例：1. 工业控制系统：485通讯规约可以用于连接PLC、传感器、执行器等设备，实现工业控制系统的数据采集和控制。

2. 楼宇自动化系统：485通讯规约可以用于连接楼宇自动化设备，如温度传感器、照明控制器等，实现对楼宇的智能化管理和控制。

3. 安防监控系统：485通讯规约可以用于连接监控摄像头、报警器等设备，实现对安防系统的数据传输和控制。

4. 电力系统：485通讯规约可以用于电力监测和控制系统，实现对电力设备的数据采集和远程控制。

总结：485通讯规约是一种可靠、稳定且高效的串行通信接口标准。

rs485原理(一)RS485通信协议RS485是一种常用的串行通信协议，用于在远距离通信中传输数据。

它具有高可靠性、抗干扰能力强等特点，被广泛应用于工业控制、自动化、仪器仪表等领域。

本文将从浅入深介绍RS485通信协议的相关原理，帮助读者更好地理解和应用。

1. RS485基础概念RS485是一种差分信号通信协议，即使用两个相反的电信号来表示数据位的“0”和“1”。

它可以同时支持半双工和全双工通信，允许多个节点连接在同一总线上进行通信。

2. RS485物理层连接RS485通信协议的物理层使用一对绞线进行连接，其中一根线为正线(A)、另一根线为负线(B)。

这样设计的目的是为了减小信号的传输噪声和干扰。

3. RS485传输方式RS485协议支持两种不同的传输方式：单点通信和多点通信。

单点通信在单点通信中，RS485总线上只有一个主节点与一个从节点进行通信。

主节点负责发送指令，从节点负责接收并执行指令。

这种方式适用于简单的控制系统，如智能家居等。

多点通信在多点通信中，RS485总线上可以连接多个主节点和从节点，节点之间通过地址进行区分。

主节点可以发送指令给指定的从节点，从节点也可以发送数据给主节点。

这种方式适用于复杂的工业自动化系统，如工控行业等。

4. RS485通信协议RS485通信协议定义了数据帧的格式和通信规则。

数据帧格式RS485通信使用统一的数据帧格式，包括起始位、数据位、校验位和停止位。

典型的数据帧格式为1个起始位、8个数据位、1个校验位和1个停止位。

通信规则RS485通信遵循“主—从”通信模式，主节点负责发起通信，从节点被动接收和响应。

主节点发送数据后，从节点通过校验位判断数据是否正确，并返回响应信息。

5. RS485的优势和应用优势RS485通信协议具有以下优势：•高可靠性：使用差分信号传输，能够有效抵抗干扰和噪声。

•长距离通信：RS485总线可以支持长达1200m的通信距离。

•多点通信：多个节点可以连接在同一总线上进行通信，灵活且经济。

RS485通信原理图及程序实例详解RS232 标准是诞⽣于 RS485 之前的，但是 RS232 有⼏处不⾜的地⽅：接⼝的信号电平值较⾼，达到⼗⼏ V，使⽤不当容易损坏接⼝芯⽚，电平标准也与TTL 电平不兼容。

传输速率有局限，不可以过⾼，⼀般到⼀两百千⽐特每秒(Kb/s)就到极限了。

接⼝使⽤信号线和 GND 与其它设备形成共地模式的通信，这种共地模式传输容易产⽣⼲扰，并且抗⼲扰性能也⽐较弱。

传输距离有限，最多只能通信⼏⼗⽶。

通信的时候只能两点之间进⾏通信，不能够实现多机联⽹通信。

针对 RS232 接⼝的不⾜，就不断出现了⼀些新的接⼝标准，RS485 就是其中之⼀，它具备以下的特点：采⽤差分信号。

我们在讲 A/D 的时候，讲过差分信号输⼊的概念，同时也介绍了差分输⼊的好处，最⼤的优势是可以抑制共模⼲扰。

尤其当⼯业现场环境⽐较复杂，⼲扰⽐较多时，采⽤差分⽅式可以有效的提⾼通信可靠性。

RS485 采⽤两根通信线，通常⽤ A 和 B 或者 D+和D-来表⽰。

逻辑“1”以两线之间的电压差为+(0.2~6)V 表⽰，逻辑“0”以两线间的电压差为-(0.2~6)V 来表⽰，是⼀种典型的差分通信。

RS485 通信速率快，最⼤传输速度可以达到 10Mb/s 以上。

RS485 内部的物理结构，采⽤的是平衡驱动器和差分接收器的组合，抗⼲扰能⼒也⼤⼤增加。

传输距离最远可以达到 1200 ⽶左右，但是它的传输速率和传输距离是成反⽐的，只有在 100Kb/s 以下的传输速度，才能达到最⼤的通信距离，如果需要传输更远距离可以使⽤中继。

可以在总线上进⾏联⽹实现多机通信，总线上允许挂多个收发器，从现有的 RS485芯⽚来看，有可以挂 32、64、128、256 等不同个设备的驱动器。

RS485 的接⼝⾮常简单，与 RS232 所使⽤的 MAX232 是类似的，只需要⼀个 RS485转换器，就可以直接与单⽚机的 UART 串⼝连接起来，并且使⽤完全相同的异步串⾏通信协议。

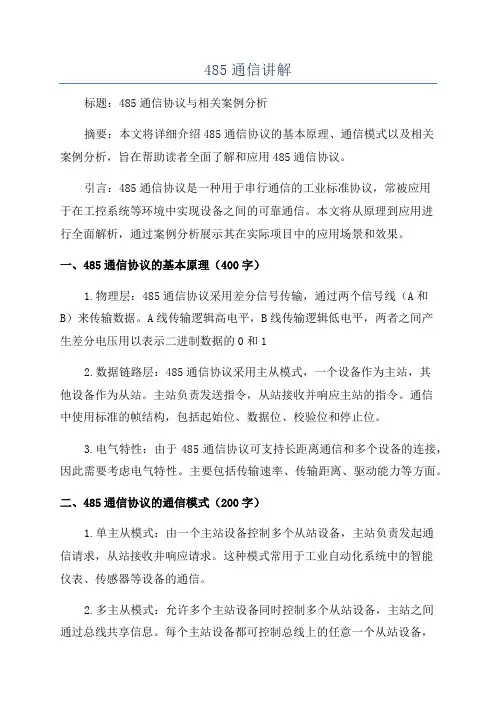

485通信讲解标题：485通信协议与相关案例分析摘要：本文将详细介绍485通信协议的基本原理、通信模式以及相关案例分析，旨在帮助读者全面了解和应用485通信协议。

引言：485通信协议是一种用于串行通信的工业标准协议，常被应用于在工控系统等环境中实现设备之间的可靠通信。

本文将从原理到应用进行全面解析，通过案例分析展示其在实际项目中的应用场景和效果。

一、485通信协议的基本原理（400字）1.物理层：485通信协议采用差分信号传输，通过两个信号线（A和B）来传输数据。

A线传输逻辑高电平，B线传输逻辑低电平，两者之间产生差分电压用以表示二进制数据的0和12.数据链路层：485通信协议采用主从模式，一个设备作为主站，其他设备作为从站。

主站负责发送指令，从站接收并响应主站的指令。

通信中使用标准的帧结构，包括起始位、数据位、校验位和停止位。

3.电气特性：由于485通信协议可支持长距离通信和多个设备的连接，因此需要考虑电气特性。

主要包括传输速率、传输距离、驱动能力等方面。

二、485通信协议的通信模式（200字）1.单主从模式：由一个主站设备控制多个从站设备，主站负责发起通信请求，从站接收并响应请求。

这种模式常用于工业自动化系统中的智能仪表、传感器等设备的通信。

2.多主从模式：允许多个主站设备同时控制多个从站设备，主站之间通过总线共享信息。

每个主站设备都可控制总线上的任意一个从站设备，并实现数据的读取、写入等操作。

这种模式适用于需要多个主站设备同时交互的应用场景。

三、485通信协议的应用案例分析（600字）1.工业自动化控制系统：485通信协议被广泛应用于工业自动化控制系统中，实现不同设备之间的数据交换和控制。

例如，工厂的温度控制系统中，主站设备负责发送温度设定指令给多个从站设备，从站设备接收指令并控制温度设备进行调节。

通过485通信协议，实现了系统的自动化控制和数据的收集。

2.楼宇自动化系统：在楼宇自动化系统中，485通信协议常用于控制和监测设备之间的通信。

RS485通讯1. 引言RS485是一种串行通信协议，用于在多个设备之间进行双向数据传输。

它是一种高性能的通讯协议，常用于工业自动化、仪器仪表、门禁系统等领域。

本文将介绍RS485通讯的基本原理、使用方法以及常见的应用场景。

2. 基本原理RS485通讯使用差分信号传输，可以抵抗电磁干扰和噪声。

它采用两条相对独立的传输线（A线和B线），通过不同的电平表示逻辑1或逻辑0。

其中，逻辑1对应线A为高电平，线B为低电平；逻辑0对应线A为低电平，线B为高电平。

通过这种方式，数据可以在多个设备之间进行可靠的传输。

3. 硬件连接在使用RS485通讯时，需要将所有设备连接到一个共享的总线上。

每个设备都需要两条连接线（A线和B线）以及一个共享的地线。

通常，可以使用终端电阻来匹配总线阻抗并提高信号质量。

4. 传输方式RS485通讯可以采用两种传输方式：全双工和半双工。

4.1 全双工通讯在全双工通讯中，设备可以同时发送和接收数据。

发送数据的设备需要将数据发送到总线上，并通过差分信号传输给其他设备。

同时，接收数据的设备可以监听总线上的数据并将其解析。

4.2 半双工通讯在半双工通讯中，设备的发送和接收操作是交替进行的。

设备在发送数据时，需要先将总线设置为发送模式，并将数据发送到总线上。

其他设备在接收数据时，将总线设置为接收模式，并监听数据。

5. 通讯协议RS485通讯可以使用多种协议进行数据交换，常见的有MODBUS、DMX512等。

这些协议定义了数据的传输格式、通讯方式和功能码等。

5.1 MODBUS协议MODBUS是一种常用的通讯协议，适用于工业自动化领域。

它定义了数据的传输格式，并提供了读写寄存器等功能。

MODBUS协议支持点对点和多点通讯。

5.2 DMX512协议DMX512是一种用于舞台灯光控制的通讯协议。

它定义了数据的传输格式和通讯方式。

DMX512通讯一般采用全双工方式进行。

6. 应用场景RS485通讯在许多领域都有广泛的应用。

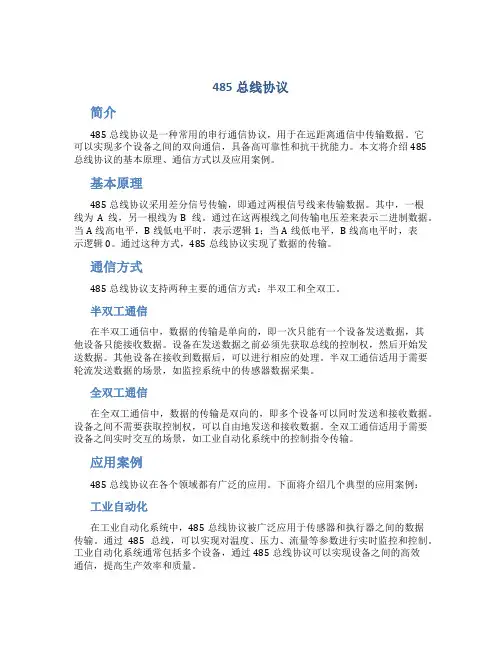

485总线协议简介485总线协议是一种常用的串行通信协议，用于在远距离通信中传输数据。

它可以实现多个设备之间的双向通信，具备高可靠性和抗干扰能力。

本文将介绍485总线协议的基本原理、通信方式以及应用案例。

基本原理485总线协议采用差分信号传输，即通过两根信号线来传输数据。

其中，一根线为A线，另一根线为B线。

通过在这两根线之间传输电压差来表示二进制数据。

当A线高电平，B线低电平时，表示逻辑1；当A线低电平，B线高电平时，表示逻辑0。

通过这种方式，485总线协议实现了数据的传输。

通信方式485总线协议支持两种主要的通信方式：半双工和全双工。

半双工通信在半双工通信中，数据的传输是单向的，即一次只能有一个设备发送数据，其他设备只能接收数据。

设备在发送数据之前必须先获取总线的控制权，然后开始发送数据。

其他设备在接收到数据后，可以进行相应的处理。

半双工通信适用于需要轮流发送数据的场景，如监控系统中的传感器数据采集。

全双工通信在全双工通信中，数据的传输是双向的，即多个设备可以同时发送和接收数据。

设备之间不需要获取控制权，可以自由地发送和接收数据。

全双工通信适用于需要设备之间实时交互的场景，如工业自动化系统中的控制指令传输。

应用案例485总线协议在各个领域都有广泛的应用。

下面将介绍几个典型的应用案例：工业自动化在工业自动化系统中，485总线协议被广泛应用于传感器和执行器之间的数据传输。

通过485总线，可以实现对温度、压力、流量等参数进行实时监控和控制。

工业自动化系统通常包括多个设备，通过485总线协议可以实现设备之间的高效通信，提高生产效率和质量。

楼宇自控楼宇自控系统是对大型建筑物进行智能化管理的重要手段。

485总线协议在楼宇自控系统中扮演了重要的角色。

通过485总线协议，可以实现对灯光、空调、安防等设备的集中控制和管理。

这样可以提高楼宇的能源利用率，降低运营成本。

环境监测环境监测系统通常需要监测大面积的环境参数，如气温、湿度、气体浓度等。

rs485通信原理通俗讲解（原创版）目录1.RS485 通信概述2.RS485 通信原理3.RS485 通信优点4.RS485 通信缺点5.RS485 通信应用场景正文一、RS485 通信概述RS485 通信，即双绞线串行通信，是一种在工业自动化领域广泛应用的通信方式。

RS485 通信以差分信号传输为基础，具有较强的抗干扰能力，适用于环境复杂的工业现场。

二、RS485 通信原理1.差分信号传输：RS485 通信采用两根通信线，通常用 A 和 B 表示。

两根信号线之间的电压差即为差分信号，这种信号传输方式能有效抑制共模干扰。

2.信号电平：RS485 通信的信号电平范围为 -7V 至 +12V，具有较高的信号电平容忍度，适合于工业现场的噪声环境。

3.波特率和校验码：RS485 通信的波特率和校验码需要根据实际应用场景进行设置。

常用的波特率有 9600、19200、38400、57600 和 115200 等，校验码则可以使用奇偶校验、CRC 校验等。

三、RS485 通信优点1.抗干扰能力强：采用差分信号传输，具有较强的抗共模干扰能力。

2.传输距离远：RS485 通信的最大传输距离可达 1200 米，适用于长距离通信。

3.多主控制器：RS485 通信允许多个主控制器设备存在于同一总线上，便于实现分布式控制系统。

4.通信速率适中：RS485 通信的传输速率在几十 kb/s 至几百 kb/s 之间，可满足大多数工业自动化应用的需求。

四、RS485 通信缺点1.通信效率较低：RS485 通信采用串行通信方式，通信效率较低，数据冗余量较大，不适用于高速通信场景。

2.总线竞争问题：RS485 总线不能自动仲裁，即不能同时发送数据以避免总线竞争，导致系统通信效率降低。

3.单一主机故障风险：RS485 总线上通常只有一台主机，一旦主机出现故障，会使整个系统的通信陷入瘫痪状态。

五、RS485 通信应用场景1.工业自动化控制系统：如生产线监控、设备状态监控等。

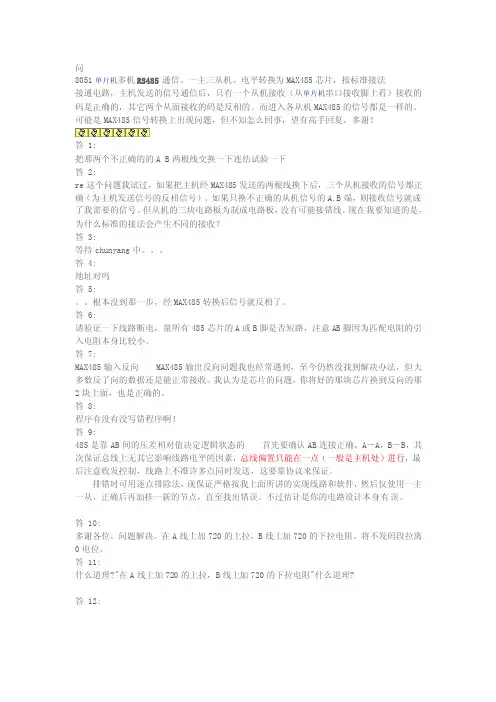

问8051单片机多机RS485通信。

一主三从机。

电平转换为MAX485芯片，按标准接法接通电路，主机发送的信号通信后，只有一个从机接收（从单片机串口接收脚上看）接收的码是正确的，其它两个从面接收的码是反相的。

而进入各从机MAX485的信号都是一样的。

可能是MAX485信号转换上出现问题，但不知怎么回事，望有高手回复。

多谢！答 1:把那两个不正确的的A B两根线交换一下连结试验一下答 2:re这个问题我试过，如果把主机经MAX485发送的两根线换下后，三个从机接收的信号都正确（为主机发送信号的反相信号）。

如果只换不正确的从机信号的A,B端，则接收信号就成了我需要的信号。

但从机的三块电路板为制成电路板，没有可能接错线。

现在我要知道的是，为什么标准的接法会产生不同的接收？答 3:等待chunyang中。

答 4:地址对吗答 5:。

根本没到那一步，经MAX485转换后信号就反相了。

答 6:请验证一下线路断电，量所有485芯片的A或B脚是否短路，注意AB脚因为匹配电阻的引入电阻本身比较小。

答 7:MAX485输入反向 MAX485输出反向问题我也经常遇到，至今仍然没找到解决办法，但大多数反了向的数据还是能正常接收。

我认为是芯片的问题，你将好的那块芯片换到反向的那2块上面，也是正确的。

答 8:程序有没有没写错程序啊！答 9:485是靠AB间的压差相对值决定逻辑状态的首先要确认AB连接正确，A－A，B－B，其次保证总线上无其它影响线路电平的因素，总线偏置只能在一点（一般是主机处）进行，最后注意收发控制，线路上不准许多点同时发送，这要靠协议来保证。

排错时可用逐点排除法，现保证严格按我上面所讲的实现线路和软件，然后仅使用一主一从，正确后再加挂一新的节点，直至找出错误。

不过估计是你的电路设计本身有误。

答 10:多谢各位，问题解决。

在A线上加720的上拉，B线上加720的下拉电阻。

将不发码段拉离0电位。

答 11:什么道理?"在A线上加720的上拉，B线上加720的下拉电阻"什么道理?答 12:上下拉电阻就是为了保证空闲时处于“1”状态不过我自己还是有些疑问：1.这个解决方法好像不能和楼主前面描述的现象完全对应。

精通RS485通讯系列教程一、通讯基础知识1.1什么是通讯要搞清楚RS485通讯我们要先搞明白什么是通讯，通讯就是两个设备之间0、1代码的传递，0-低电平1-高电平。

举例：A设备向B设备传递数据，首先A设备和B设备之间必须通过电缆连接（硬件连接）。

如果A设备要向B设备发送101010这样一串代码，那么A设备就要在他的通讯端口产生如下图所示的高低电平的组合，通过电缆这个介质B设备的通讯端口就会接收到A设备发出高低电平的组合，同时就会将接收到的高低电平组合翻译成101010，这就完成了A设备向B设备数据的传递，B 设备向A设备数据传递也是同样的道理。

与通讯有个的概念。

【全双工与半双工】全双工是通讯端口在发送数据的同时可以接收数据。

而半双工指的是同一时刻通讯端口要么只能发送数据，要么只能接收数据。

举例：全双工-打电话时双方都可以说。

半双工：对讲机-同一时刻只能一个人说另一个人听。

【通讯速率】通讯速率也叫通讯波特率是1S内通讯端口发送01代码(或者说是高低电平)的数量。

举例：我们说通讯速率是9.6kbps，就表示通讯端口每秒发送9600个bit的数据，也就是每秒可以产生9600个高低电平(注意：是高低电平总共加起来9600个)。

【主从通讯】是在一个通讯网络中一个站点是主站，其他站点作为从站。

主站和从站之间可以直接进行数据的传递，但是从站与从站之间不能直接进行数据的传递。

如果需要从站之间交换数据也必须要通过主站进行转发。

如下图所示1.2、485通讯定义明白了通讯的基本概念后再理解485通讯就相对容易了，下面我们从通讯介质、通讯方式、通讯类型、物理层四个方面来介绍485通讯。

通讯介质：屏蔽双绞线，也就是我们通常用的带有屏蔽层的两心电缆如下图所示。

通讯方式：半双工通讯类型：主从通讯物理层：9针接口，需要注意的是通常情况下485通讯的9针接口，只需要将两芯电缆接到3号脚和8号脚上，3是信号“﹢”，8是信号“-”。

一、RS485总线介绍：RS485总线是一种常见的串行总线标准，采用平衡发送与差分接收的方式，因此具有抑制共模干扰的能力。

在一些要求通信距离为几十米到上千米的时候，RS485总线是一种应用最为广泛的总线。

而且在多节点的工作系统中也有着广泛的应用。

二、RS485总线典型电路介绍：RS485电路总体上可以分为隔离型与非隔离型。

隔离型比非隔离型在抗干扰、系统稳定性等方面都有更出色的表现，但有一些场合也可以用非隔离型。

我们就先讲一下非隔离型的典型电路，非隔离型的电路非常简单，只需一个RS4 85芯片直接与MCU的串行通讯口和一个I/O控制口连接就可以。

如图1所示：图1、典型485通信电路图（非隔离型）当然，上图并不是完整的485通信电路图，我们还需要在A线上加一个4.7K的上拉偏置电阻；在B线上加一个4.7K的下拉偏置电阻。

中间的R16是匹配电阻，一般是120Ω，当然这个具体要看你传输用的线缆。

（匹配电阻：485整个通讯系统中，为了系统的传输稳定性，我们一般会在第一个节点和最后一个节点加匹配电阻。

所以我们一般在设计的时候，会在每个节点都设置一个可跳线的120Ω电阻，至于用还是不用，由现场人员来设定。

当然，具体怎么区分第一个节点还是最后一个节点，还得有待现场的专家们来解答呵。

）TVS我们一般选用6.8V的，这个我们会在后面进一步的讲解。

RS-485标准定义信号阈值的上下限为±200mV。

即当A-B>200mV时，总线状态应表示为“1”；当A-B<-200mV时，总线状态应表示为“0”。

但当A-B在±200mV之间时，则总线状态为不确定，所以我们会在A、B线上面设上、下拉电阻，以尽量避免这种不确定状态。

三、隔离型RS485总线典型电路介绍在某些工业控制领域，由于现场情况十分复杂，各个节点之间存在很高的共模电压。

虽然R S-485接口采用的是差分传输方式，具有一定的抗共模干扰的能力，但当共模电压超过RS-485接收器的极限接收电压，即大于+12V或小于－7V时，接收器就再也无法正常工作了，严重时甚至会烧毁芯片和仪器设备。

一文秒懂自动化485通讯相信不少化工人，一听见通讯就闻风丧胆，一看到通讯的代码进制就一个头俩个大。

一听见别人聊通讯就会觉得很厉害，感觉他是大神。

但是小编要告诉你，其实通讯并没有什么难的。

那么怎么去理解这些呢，突然看到下面这些代码是不是感觉一脸懵逼下面先简单的讲个小故事：某一天，你决定去上门拜访丈母娘清楚了丈母娘家的地址是在XX省XXX镇上（主地址），然后有多种交通方式可以达到，最后选择了自己开车走高速（功能码，功能方式），到达镇上之后打了个电话问清楚了丈母娘家在哪个位置门牌号为XXX（寄存器地址），了解了她们家里有几口人，有几个亲戚（数据个数），然后到了之后再跟女朋友确认下免得认错人（CRC校验）。

当然丈母娘看到你的的一瞬间肯定会想：下面我们以pH控制器485通讯举例：发送TX：01 03 00 00 00 01 84 0A01：仪器的485通讯地址（地址）单独唯一的一个03：通讯过程中读数据的功能（功能码）唯一的一种读的方式00 00：存储PH值的一个地方（寄存器地址），不同的参数对应的地址也不一样哦00 01：需要读取PH的个数为一个（数据长度或者数据个数）不同数据对应的长度也不相同哦84 0A：确认数据的校验方式可利用工具计算（校验码）返回RX：01 03 02 02 DD 79 7D01，03不多说了，和上面发送TX是一样的02：返回来的读取到的pH数据字节为2个（分析的就是这个之后的字节哦）02 DD：所返回的pH值数据十六进制转换成十进制显示（自带两位小数点）79 7D：CRC校验码（自动返回）是不是跟仪器显示的一样呢？答案是一样的！PH=7.33当然基本参数都会提供只要你想到第一次拜访丈母娘的情景，就能明白通讯的基本格式。

“485双机通信”功能实现说明1程序设计目标及程序运行效果说明程序设计目标：通过本例程理解RS485通信方式，实现双机通信。

程序运行效果：将两块带有485模块的51单片机通过485外接引脚A、B连接起来，单片机上电烧写程序后485模块的D/R引脚所对应的二极管均点亮，然后通过按键KEY3、KEY2控制数码管上的数值进行加减处理，两块单片机起始都默认为接收状态，最后按下KEY1发送键，将数据传送给另一块单片机，而此时接收方数码管上的数值发生相应的改变，与发送方数码管上的数值一致。

2程序相关电路及工作原理说明2.1 RS485通信原理RS232接口是1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

针对RS232的不足，于是不断出现了新的接口标准，RS485就是其中的一种。

RS485接口的最大传输距离标准值为4000英尺，实际上可达 3000米，另外RS232接口在总线上只允许连接1个收发器，即单站能力。

而RS485接口在总线上是允许连接多达128个收发器。

即具有多站能力,这样用户可以利用单一的RS485接口方便地建立起设备网络。

RS485属于半双工通信，数据可以在一个信号载体的两个方向上传输，但是不能同时进行传输。

电平转换采用差分电路方式，A、B两线的电压差大于0.2认为是逻辑“1”，小于-0.2认为是逻辑“0”，方便与TTL电路连接。

使用RS485进行通信与RS232通信的逻辑是一致的，但RS485抗干扰性更强，传输距离更远。

RS485广泛运用在工业自动化控制、视频监控、门禁对讲以及楼宇报警等各个领域。

图1 485模块电路原理图MAX485芯片的功能是将TTL电平转换为RS485电平，引脚功能如下：（1）485 D/R输出、接收信号控制引脚：当该引脚为低电平时，485为接收态，MAX485通过485_RXD把来自总线的信号输出给单片机；当该引脚为高电平时，485为发送态，来自485_TXD的输出信号通过A、B引脚加载到总线上。

modbus485读取字符案例Modbus是一种串行通信协议，常用于工业自动化领域中的设备间通信。

本文将以Modbus485读取字符为例，介绍Modbus485通信的基本原理和步骤。

一、Modbus485通信简介Modbus485是基于RS485物理层的Modbus协议的一种实现方式，通过串行通信方式传输数据。

它可以实现多个设备之间的通信，其中一个设备充当主站，其他设备为从站。

二、Modbus485通信步骤1. 确定通信设置在进行Modbus485通信前，需要确定通信的参数，包括波特率、数据位、停止位和校验方式等。

这些参数需要在主站和从站上保持一致。

2. 建立物理连接使用RS485总线连接主站和从站，确保线缆连接正确且稳定。

可以使用终端电阻和电缆屏蔽来提高通信的稳定性。

3. 选择读取功能码根据需求选择合适的读取功能码，常用的功能码包括读取线圈状态、读取离散输入状态、读取保持寄存器和读取输入寄存器等。

4. 发送读取命令主站发送读取命令给从站，包括从站地址、功能码和读取的起始地址以及读取的数据长度等。

通常使用Modbus协议的特定格式进行数据传输。

5. 从站响应从站接收到主站发送的读取命令后，根据命令进行处理，并将读取的数据发送给主站作为响应。

响应的数据也需要按照Modbus协议的格式进行封装。

6. 主站解析响应主站接收到从站的响应后，根据协议解析响应数据，并进行相应的处理。

可以根据需要将数据显示在界面上，或者进一步处理。

7. 错误处理在Modbus485通信过程中，可能会出现通信错误或者从站无响应的情况。

主站需要进行相应的错误处理，例如重新发送命令或者显示错误信息。

8. 关闭通信连接通信完成后，需要关闭通信连接，释放相关资源，以便下次通信使用。

三、Modbus485读取字符案例以一个温湿度传感器作为从站，主站通过Modbus485协议读取从站传感器的温度和湿度数据。

1. 确定通信设置主站和从站设置相同的波特率、数据位、停止位和校验方式，例如波特率为9600，数据位为8，停止位为1，无校验。
