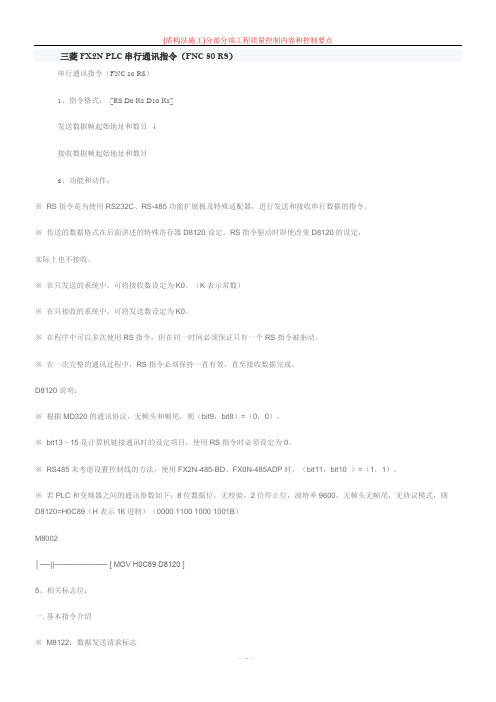

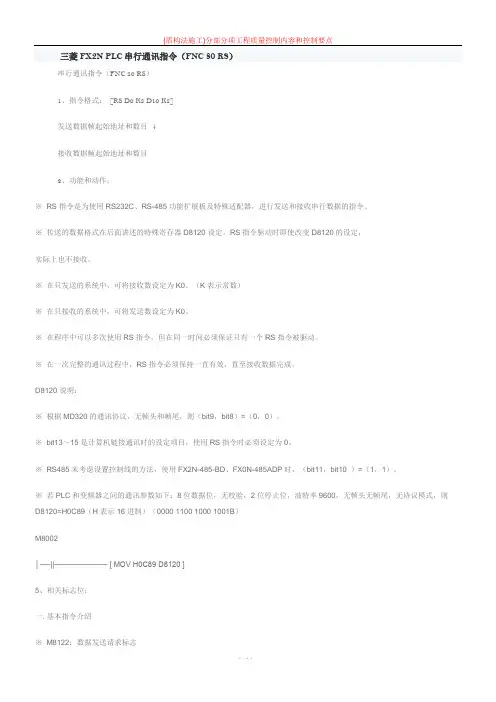

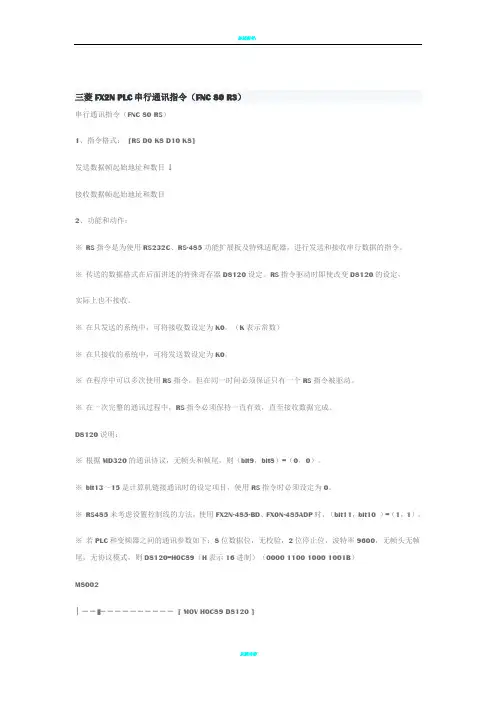

三菱FX2N PLC串行通讯指令（FNC 80 RS）串行通讯指令（FNC 80 RS）1、指令格式：[RS D0 K8 D10 K8]发送数据帧起始地址和数目↓接收数据帧起始地址和数目2、功能和动作：※ RS指令是为使用RS232C、RS-485功能扩展板及特殊适配器，进行发送和接收串行数据的指令。
※传送的数据格式在后面讲述的特殊寄存器D8120设定。
RS指令驱动时即使改变D8120的设定，实际上也不接收。
※在只发送的系统中，可将接收数设定为K0。
（K表示常数）※在只接收的系统中，可将发送数设定为K0。
※在程序中可以多次使用RS指令，但在同一时间必须保证只有一个RS指令被驱动。
※在一次完整的通讯过程中，RS指令必须保持一直有效，直至接收数据完成。
D8120说明：※根据MD320的通讯协议，无帧头和帧尾，则（bit9，bit8）=（0，0）。
※ bit13～15是计算机链接通讯时的设定项目，使用RS指令时必须设定为0。
※ RS485未考虑设置控制线的方法，使用FX2N-485-BD、FX0N-485ADP时，（bit11，bit10 ）=（1，1）。
※若PLC和变频器之间的通讯参数如下：8位数据位，无校验，2位停止位，波特率9600，无帧头无帧尾，无协议模式，则D8120=H0C89（H表示16进制）（0000 1100 1000 1001B）M8002│──||────────── [ MOV H0C89 D8120 ]5、相关标志位：一.基本指令介绍※ M8122：数据发送请求标志当PLC处于接收完成状态或接收等待状态时，用脉冲触发M8122，将使得从D0开始的连续8个数据被发送。
当发送完成后，M8122自动被复位。
当RS指令的驱动输入X0变为ON状态时，PLC就进入接收等待状态。
※ M8123：数据接收完成标志当M8123置位时，表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区，然后手工复位M8123。

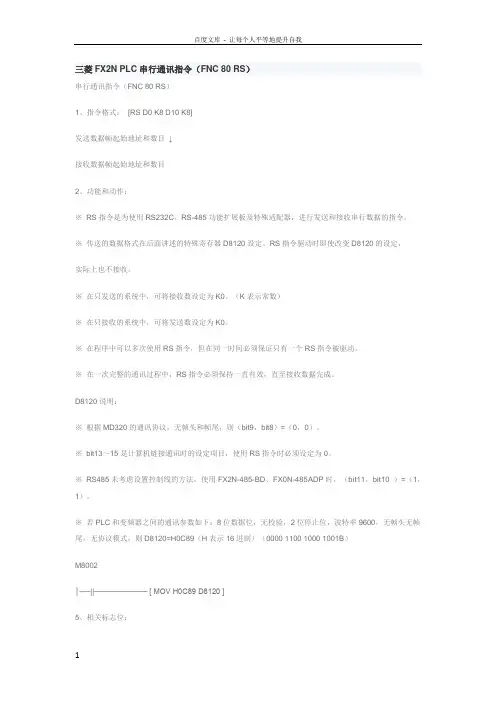

三菱FX2N PLC串行通讯指令（FNC 80 RS）串行通讯指令（FNC 80 RS）1、指令格式： [RS D0 K8 D10 K8]发送数据帧起始地址和数目↓接收数据帧起始地址和数目2、功能和动作：※ RS指令是为使用RS232C、RS-485功能扩展板及特殊适配器，进行发送和接收串行数据的指令。
※传送的数据格式在后面讲述的特殊寄存器D8120设定。
RS指令驱动时即使改变D8120的设定，实际上也不接收。
※在只发送的系统中，可将接收数设定为K0。
（K表示常数）※在只接收的系统中，可将发送数设定为K0。
※在程序中可以多次使用RS指令，但在同一时间必须保证只有一个RS指令被驱动。
※在一次完整的通讯过程中，RS指令必须保持一直有效，直至接收数据完成。
D8120说明：※根据MD320的通讯协议，无帧头和帧尾，则（bit9，bit8）=（0，0）。
※ bit13～15是计算机通讯时的设定项目，使用RS指令时必须设定为0。
※ RS485未考虑设置控制线的方法，使用FX2N-485-BD、FX0N-485ADP时，（bit11，bit10 ）=（1，1）。
※若PLC和变频器之间的通讯参数如下：8位数据位，无校验，2位停止位，波特率9600，无帧头无帧尾，无协议模式，则D8120=H0C89（H表示16进制）（0000 1100 1000 1001B）M8002│──||────────── [ MOV H0C89 D8120 ]5、相关标志位：一.基本指令介绍※ M8122：数据发送请求标志当PLC处于接收完成状态或接收等待状态时，用脉冲触发M8122，将使得从D0开始的连续8个数据被发送。
当发送完成后，M8122自动被复位。
当RS指令的驱动输入X0变为ON状态时，PLC就进入接收等待状态。
※ M8123：数据接收完成标志当M8123置位时，表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区，然后手工复位M8123。

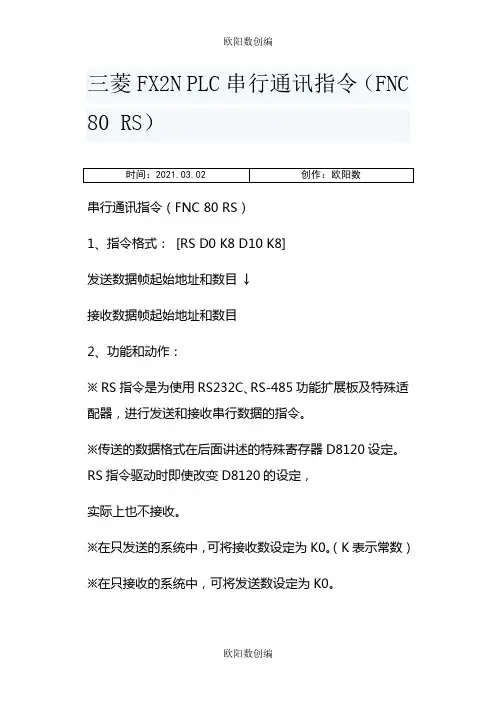

三菱FX2N PLC串行通讯指令（FNC 80 RS）串行通讯指令（FNC 80 RS）1、指令格式：[RS D0 K8 D10 K8]发送数据帧起始地址和数目↓接收数据帧起始地址和数目2、功能和动作：※RS指令是为使用RS232C、RS-485功能扩展板及特殊适配器，进行发送和接收串行数据的指令。
※传送的数据格式在后面讲述的特殊寄存器D8120设定。
RS指令驱动时即使改变D8120的设定，实际上也不接收。
※在只发送的系统中，可将接收数设定为K0。
（K表示常数）※在只接收的系统中，可将发送数设定为K0。
※在程序中可以多次使用RS指令，但在同一时间必须保证只有一个RS指令被驱动。
※在一次完整的通讯过程中，RS指令必须保持一直有效，直至接收数据完成。
D8120说明：※根据MD320的通讯协议，无帧头和帧尾，则（bit9，bit8）=（0，0）。
※bit13～15是计算机链接通讯时的设定项目，使用RS指令时必须设定为0。
※RS485未考虑设置控制线的方法，使用FX2N-485-BD、FX0N-485ADP时，（bit11，bit10 ）=（1，1）。
※若PLC和变频器之间的通讯参数如下：8位数据位，无校验，2位停止位，波特率9600，无帧头无帧尾，无协议模式，则D8120=H0C89（H表示16进制）（0000 1100 1000 1001B）M8002│──||────────── [ MOV H0C89 D8120 ]5、相关标志位：一.基本指令介绍※M8122：数据发送请求标志当PLC处于接收完成状态或接收等待状态时，用脉冲触发M8122，将使得从D0开始的连续8个数据被发送。
当发送完成后，M8122自动被复位。
当RS指令的驱动输入X0变为ON状态时，PLC就进入接收等待状态。
※M8123：数据接收完成标志当M8123置位时，表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区，然后手工复位M8123。

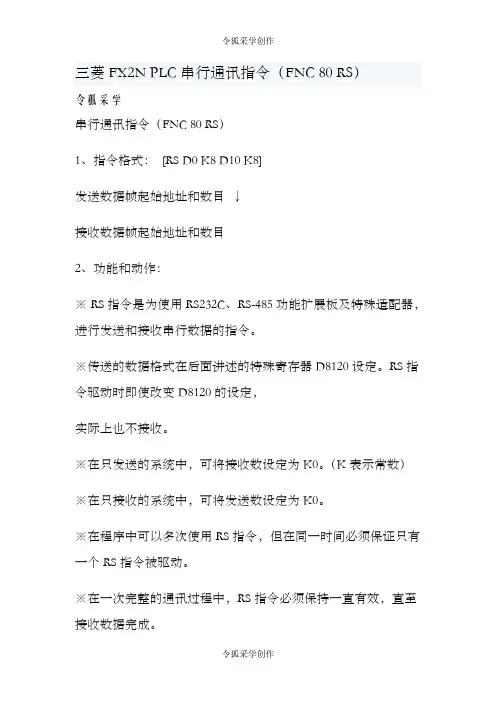

三菱FX2N PLC串行通讯指令（FNC 80 RS）令狐采学串行通讯指令（FNC 80 RS）1、指令格式：[RS D0 K8 D10 K8]发送数据帧起始地址和数目↓接收数据帧起始地址和数目2、功能和动作：※ RS指令是为使用RS232C、RS-485功能扩展板及特殊适配器，进行发送和接收串行数据的指令。
※传送的数据格式在后面讲述的特殊寄存器D8120设定。
RS指令驱动时即使改变D8120的设定，实际上也不接收。
※在只发送的系统中，可将接收数设定为K0。
（K表示常数）※在只接收的系统中，可将发送数设定为K0。
※在程序中可以多次使用RS指令，但在同一时间必须保证只有一个RS指令被驱动。
※在一次完整的通讯过程中，RS指令必须保持一直有效，直至接收数据完成。
D8120说明：※根据MD320的通讯协议，无帧头和帧尾，则（bit9，bit8）=（0，0）。
※ bit13～15是计算机链接通讯时的设定项目，使用RS指令时必须设定为0。
※ RS485未考虑设置控制线的方法，使用FX2N-485-BD、FX0N-485ADP时，（bit11，bit10 ）=（1，1）。
※若PLC和变频器之间的通讯参数如下：8位数据位，无校验，2位停止位，波特率9600，无帧头无帧尾，无协议模式，则D8120=H0C89（H表示16进制）（0000 1100 1000 1001B）M8002│──||────────── [ MOV H0C89 D8120 ]5、相关标志位：一.基本指令介绍※ M8122：数据发送请求标志当PLC处于接收完成状态或接收等待状态时，用脉冲触发M8122，将使得从D0开始的连续8个数据被发送。
当发送完成后，M8122自动被复位。
当RS指令的驱动输入X0变为ON状态时，PLC就进入接收等待状态。
※ M8123：数据接收完成标志当M8123置位时，表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区，然后手工复位M8123。
三菱FX2N PLC串行通讯指令（FNC 80 RS）串行通讯指令（FNC 80 RS）1、指令格式： [RS D0 K8 D10 K8]发送数据帧起始地址和数目↓接收数据帧起始地址和数目2、功能和动作：※ RS指令是为使用RS232C、RS-485功能扩展板及特殊适配器，进行发送和接收串行数据的指令。
※传送的数据格式在后面讲述的特殊寄存器D8120设定。
RS指令驱动时即使改变D8120的设定，实际上也不接收。
※在只发送的系统中，可将接收数设定为K0。
（K表示常数）※在只接收的系统中，可将发送数设定为K0。
※在程序中可以多次使用RS指令，但在同一时间必须保证只有一个RS指令被驱动。
※在一次完整的通讯过程中，RS指令必须保持一直有效，直至接收数据完成。
D8120说明：※根据MD320的通讯协议，无帧头和帧尾，则（bit9，bit8）=（0，0）。
※ bit13～15是计算机链接通讯时的设定项目，使用RS指令时必须设定为0。
※ RS485未考虑设置控制线的方法，使用FX2N-485-BD、FX0N-485ADP时，（bit11，bit10 ）=（1，1）。
※若PLC和变频器之间的通讯参数如下：8位数据位，无校验，2位停止位，波特率9600，无帧头无帧尾，无协议模式，则D8120=H0C89（H表示16进制）（0000 1100 1000 1001B）M8002│──||────────── [ MOV H0C89 D8120 ]5、相关标志位：一.基本指令介绍※ M8122：数据发送请求标志当PLC处于接收完成状态或接收等待状态时，用脉冲触发M8122，将使得从D0开始的连续8个数据被发送。
当发送完成后，M8122自动被复位。
当RS指令的驱动输入X0变为ON状态时，PLC就进入接收等待状态。
※ M8123：数据接收完成标志当M8123置位时，表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区，然后手工复位M8123。
三菱FX2N PLC串行通讯指令（FNC 80 RS）串行通讯指令（FNC 80 RS）1、指令格式：[RS D0 K8 D10 K8]发送数据帧起始地址和数目↓接收数据帧起始地址和数目2、功能和动作：※RS指令是为使用RS232C、RS-485功能扩展板及特殊适配器，进行发送和接收串行数据的指令。
※传送的数据格式在后面讲述的特殊寄存器D8120设定。
RS指令驱动时即使改变D8120的设定，实际上也不接收。
※在只发送的系统中，可将接收数设定为K0。
（K表示常数）※在只接收的系统中，可将发送数设定为K0。
※在程序中可以多次使用RS指令，但在同一时间必须保证只有一个RS指令被驱动。
※在一次完整的通讯过程中，RS指令必须保持一直有效，直至接收数据完成。
D8120说明：※根据MD320的通讯协议，无帧头和帧尾，则（bit9，bit8）=（0，0）。
※bit13～15是计算机链接通讯时的设定项目，使用RS指令时必须设定为0。
※RS485未考虑设置控制线的方法，使用FX2N-485-BD、FX0N-485ADP时，（bit11，bit10 ）=（1，1）。
※若PLC和变频器之间的通讯参数如下：8位数据位，无校验，2位停止位，波特率9600，无帧头无帧尾，无协议模式，则D8120=H0C89（H表示16进制）（0000 1100 1000 1001B）M8002│──||────────── [ MOV H0C89 D8120 ]5、相关标志位：一.基本指令介绍※M8122：数据发送请求标志当PLC处于接收完成状态或接收等待状态时，用脉冲触发M8122，将使得从D0开始的连续8个数据被发送。
当发送完成后，M8122自动被复位。
当RS指令的驱动输入X0变为ON状态时，PLC就进入接收等待状态。
※M8123：数据接收完成标志当M8123置位时，表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区，然后手工复位M8123。
三菱FX2N PLC串行通讯指令（FNC 80 RS）串行通讯指令（FNC 80 RS）1、指令格式：[RS D0 K8 D10 K8]发送数据帧起始地址和数目↓接收数据帧起始地址和数目2、功能和动作：※RS指令是为使用RS232C、RS-485功能扩展板及特殊适配器，进行发送和接收串行数据的指令。
※传送的数据格式在后面讲述的特殊寄存器D8120设定。
RS指令驱动时即使改变D8120的设定，实际上也不接收。
※在只发送的系统中，可将接收数设定为K0。
（K表示常数）※在只接收的系统中，可将发送数设定为K0。
※在程序中可以多次使用RS指令，但在同一时间必须保证只有一个RS指令被驱动。
※在一次完整的通讯过程中，RS指令必须保持一直有效，直至接收数据完成。
D8120说明：※根据MD320的通讯协议，无帧头和帧尾，则（bit9，bit8）=（0，0）。
※bit13～15是计算机链接通讯时的设定项目，使用RS指令时必须设定为0。
※RS485未考虑设置控制线的方法，使用FX2N-485-BD、FX0N-485ADP时，（bit11，bit10 ）=（1，1）。
※若PLC和变频器之间的通讯参数如下：8位数据位，无校验，2位停止位，波特率9600，无帧头无帧尾，无协议模式，则D8120=H0C89（H表示16进制）（0000 1100 1000 1001B）M8002│──||────────── [ MOV H0C89 D8120 ]5、相关标志位：一.基本指令介绍※M8122：数据发送请求标志当PLC处于接收完成状态或接收等待状态时，用脉冲触发M8122，将使得从D0开始的连续8个数据被发送。
当发送完成后，M8122自动被复位。
当RS指令的驱动输入X0变为ON状态时，PLC就进入接收等待状态。
※M8123：数据接收完成标志当M8123置位时，表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区，然后手工复位M8123。

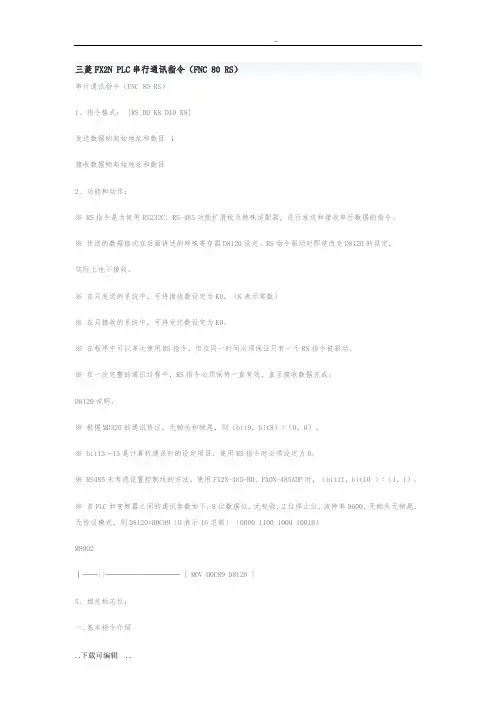

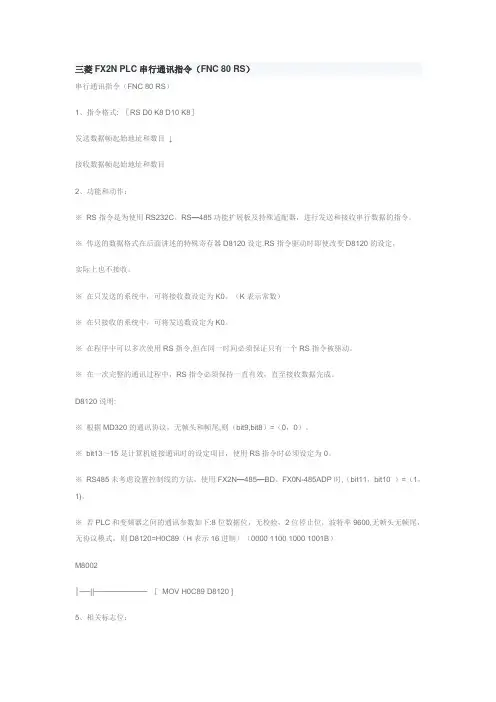

三菱FX2N PLC串行通讯指令（FNC 80 RS）串行通讯指令（FNC 80 RS）1、指令格式: ［RS D0 K8 D10 K8］发送数据帧起始地址和数目↓接收数据帧起始地址和数目2、功能和动作：※RS指令是为使用RS232C、RS—485功能扩展板及特殊适配器，进行发送和接收串行数据的指令。
※传送的数据格式在后面讲述的特殊寄存器D8120设定.RS指令驱动时即使改变D8120的设定，实际上也不接收。
※在只发送的系统中，可将接收数设定为K0。
（K表示常数）※在只接收的系统中，可将发送数设定为K0。
※在程序中可以多次使用RS指令,但在同一时间必须保证只有一个RS指令被驱动。
※在一次完整的通讯过程中，RS指令必须保持一直有效，直至接收数据完成。
D8120说明:※根据MD320的通讯协议，无帧头和帧尾,则（bit9,bit8）=（0，0）。
※bit13～15是计算机链接通讯时的设定项目，使用RS指令时必须设定为0。
※RS485未考虑设置控制线的方法，使用FX2N—485—BD、FX0N-485ADP时,（bit11，bit10 ）=（1，1)。
※若PLC和变频器之间的通讯参数如下:8位数据位，无校验，2位停止位，波特率9600,无帧头无帧尾，无协议模式，则D8120=H0C89（H表示16进制）（0000 1100 1000 1001B）M8002│──||────────── ［MOV H0C89 D8120 ]5、相关标志位：一。
基本指令介绍※M8122：数据发送请求标志当PLC处于接收完成状态或接收等待状态时，用脉冲触发M8122，将使得从D0开始的连续8个数据被发送。
当发送完成后，M8122自动被复位。
当RS指令的驱动输入X0变为ON状态时，PLC就进入接收等待状态。
※M8123:数据接收完成标志当M8123置位时,表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区，然后手工复位M8123.复位M8123后，则PLC再次进入接收等待状态。

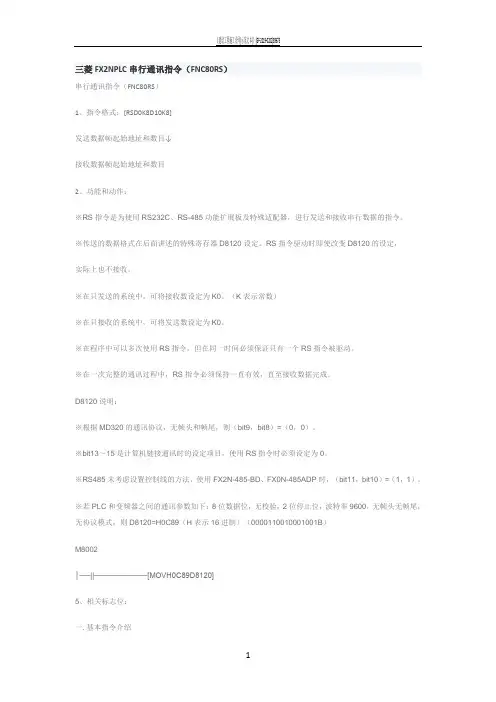

三菱FX2NPLC串行通讯指令（FNC80RS）串行通讯指令（FNC80RS）1、指令格式：[RSD0K8D10K8]发送数据帧起始地址和数目↓接收数据帧起始地址和数目2、功能和动作：※RS指令是为使用RS232C、RS-485功能扩展板及特殊适配器，进行发送和接收串行数据的指令。
※传送的数据格式在后面讲述的特殊寄存器D8120设定。
RS指令驱动时即使改变D8120的设定，实际上也不接收。
※在只发送的系统中，可将接收数设定为K0。
（K表示常数）※在只接收的系统中，可将发送数设定为K0。
※在程序中可以多次使用RS指令，但在同一时间必须保证只有一个RS指令被驱动。
※在一次完整的通讯过程中，RS指令必须保持一直有效，直至接收数据完成。
D8120说明：※根据MD320的通讯协议，无帧头和帧尾，则（bit9，bit8）=（0，0）。
※bit13～15是计算机链接通讯时的设定项目，使用RS指令时必须设定为0。
※RS485未考虑设置控制线的方法，使用FX2N-485-BD、FX0N-485ADP时，（bit11，bit10）=（1，1）。
※若PLC和变频器之间的通讯参数如下：8位数据位，无校验，2位停止位，波特率9600，无帧头无帧尾，无协议模式，则D8120=H0C89（H表示16进制）（0000110010001001B）M8002│──||──────────[MOVH0C89D8120]5、相关标志位：一.基本指令介绍※M8122：数据发送请求标志当PLC处于接收完成状态或接收等待状态时，用脉冲触发M8122，将使得从D0开始的连续8个数据被发送。
当发送完成后，M8122自动被复位。
当RS指令的驱动输入X0变为ON状态时，PLC就进入接收等待状态。
※M8123：数据接收完成标志当M8123置位时，表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区，然后手工复位M8123。
复位M8123后，则PLC再次进入接收等待状态。

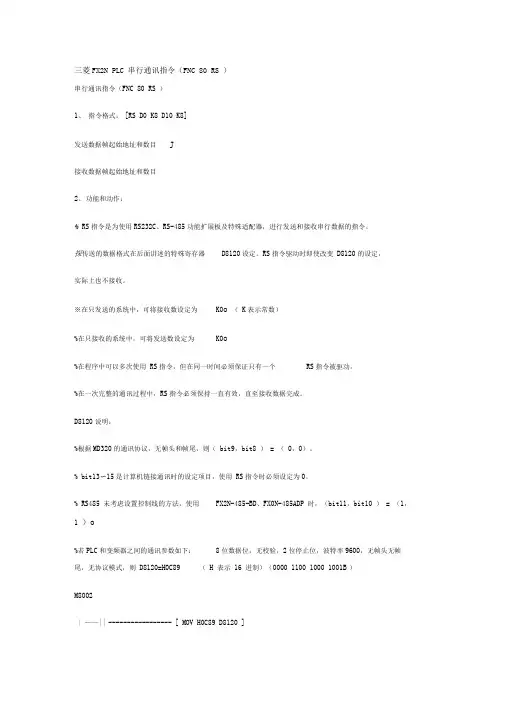

三菱FX2N PLC 串行通讯指令（FNC 80 RS ）串行通讯指令（FNC 80 RS ）1、指令格式：[RS D0 K8 D10 K8]发送数据帧起始地址和数目J接收数据帧起始地址和数目2、功能和动作：% RS指令是为使用RS232C、RS-485功能扩展板及特殊适配器，进行发送和接收串行数据的指令。
探传送的数据格式在后面讲述的特殊寄存器D8120设定。
RS指令驱动时即使改变D8120的设定，实际上也不接收。
※在只发送的系统中，可将接收数设定为K0o （K表示常数）%在只接收的系统中，可将发送数设定为K0o%在程序中可以多次使用RS指令，但在同一时间必须保证只有一个RS指令被驱动。
%在一次完整的通讯过程中，RS指令必须保持一直有效，直至接收数据完成。
D8120说明：%根据MD320的通讯协议，无帧头和帧尾，则（bit9，bit8 ）= （0，0）。
% bit13〜15是计算机链接通讯时的设定项目，使用RS指令时必须设定为0。
% RS485 未考虑设置控制线的方法，使用FX2N-485-BD、FX0N-485ADP 时，（bit11，bit10 ）= （1，1 ）o%若PLC和变频器之间的通讯参数如下：8位数据位，无校验，2位停止位，波特率9600，无帧头无帧尾，无协议模式，则D8120=H0C89 （H 表示16 进制）（0000 1100 1000 1001B ）M8002| ——|| ------------------------------- [ MOV H0C89 D8120 ]5、相关标志位：一.基本指令介绍探M8122 :数据发送请求标志当PLC 处于接收完成状态或接收等待状态时，用脉冲触发M8122 ,将使得从DO 开始的连续8个数据被发送。
当发送完成后，M8122自动被复位。
当 RS 指令的驱动输入 X0变为ON 状态时，PLC 就进入接收等 待状态。
探M8123 :数据接收完成标志当M8123置位时，表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区， 然后手工复位M8123。

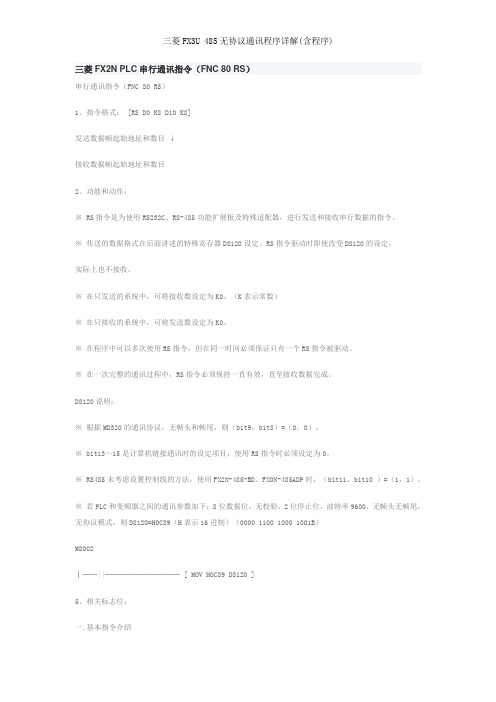

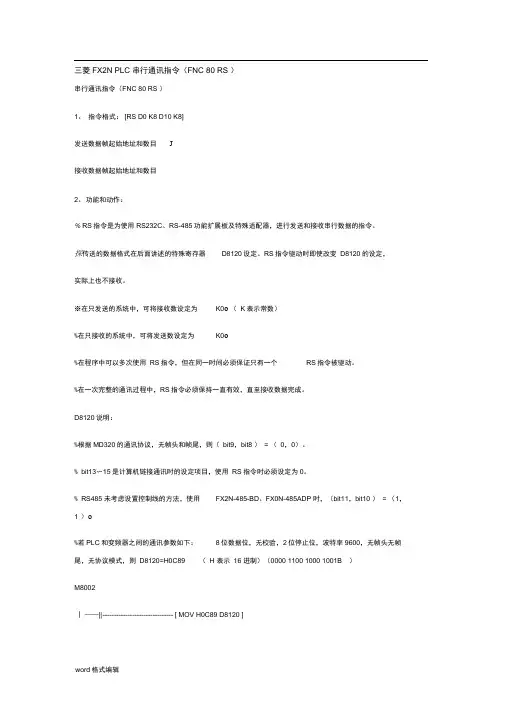

三菱FX2N PLC串行通讯指令（FNC 80 RS）
串行通讯指令（FNC 80 RS）
1、指令格式：[RS D0 K8 D10 K8]
发送数据帧起始地址和数目↓
接收数据帧起始地址和数目
2、功能和动作：
※RS指令是为使用RS232C、RS-485功能扩展板及特殊适配器，进行发送和接收串行数据的指令。
※传送的数据格式在后面讲述的特殊寄存器D8120设定。
RS指令驱动时即使改变D8120的设定，
实际上也不接收。
※在只发送的系统中，可将接收数设定为K0。
（K表示常数）
※在只接收的系统中，可将发送数设定为K0。
※在程序中可以多次使用RS指令，但在同一时间必须保证只有一个RS指令被驱动。
※在一次完整的通讯过程中，RS指令必须保持一直有效，直至接收数据完成。
D8120说明：
※根据MD320的通讯协议，无帧头和帧尾，则（bit9，bit8）=（0，0）。
※bit13～15是计算机链接通讯时的设定项目，使用RS指令时必须设定为0。
※RS485未考虑设置控制线的方法，使用FX2N-485-BD、FX0N-485ADP时，（bit11，bit10 ）=（1，1）。
※若PLC和变频器之间的通讯参数如下：8位数据位，无校验，2位停止位，波特率9600，无帧头无帧尾，无协议模式，则D8120=H0C89（H表示16进制）（0000 1100 1000 1001B）
M8002
│──||────────── [ MOV H0C89 D8120 ]
5、相关标志位：
一.基本指令介绍
※M8122：数据发送请求标志
当PLC处于接收完成状态或接收等待状态时，用脉冲触发M8122，将使得从D0开始的连续8个数据被发送。
当发送完成后，M8122自动被复位。
当RS指令的驱动输入X0变为ON状态时，PLC就进入接收等
待状态。
※M8123：数据接收完成标志
当M8123置位时，表明接收已经完成，此时需要将接收到的数据从接受缓冲区转移到用户指定的数据区，然后手工复位M8123。
复位M8123后，则PLC再次进入接收等待状态。
如果指定的接收长度为0，则M8123不动作，也不进入接收等待状态。
从这个状态想进入接收等待状态，必须使接受长度≥0，然后对M8123进行ON→OFF操作。
※M8129：通讯超时标志
接收数据中途中断时，那个时点开始如果在D8129中规定的时间内不再重新开始接收，作为超时输出标
志M8129变为ON状态，则接收结束。
M8129需手工复位。
二.详细程序（与英威腾GD20变频器测试通讯成功的案例）
在通讯前先确定PLC,以及变频器的通讯格式,如校验位,波特率,停止位等,以及变频器的站地址,然后先用串口软件对PLC发出的报文检测,以及变频器接收报文等,如都和说明书的一致,即可进行PLC与变频器通讯,本次通讯难点点有以下几点：
1.通讯前测试，确保通讯成功。
（利用串口通讯工具进行采集数据，验证是否正确）
2.通讯成功后接收到的数据处理，（由于接收的数据是分开的，斌不是你最终需要的数值，要了解寄存
器存储方式，特点进行数据合并整合，进行数据类型转换，最后计算出你需要的数据）
PLC与变频器的通信格式设定
通信格式设定
如以下2个:
H0C8E是16进制数，变进成二进制110010001110 ,以下从低位到高位定义为：数据长：0＝7位
奇偶性：11＝偶校验
停止位：1＝2位停止位
传输速率：1000＝9600bps的速率
起始位：0＝无起始
终止位：0＝无终止
通讯格式：10=RS-232C通信接口
例，通信格式为D8120＝H0C96，其设定参数如下
FX系列PLC通信所用的字符
FX系列PLC通信所用ASCⅡ码。
