往复式活塞隔膜泵及其应用
《往复式活塞隔膜泵及其应用》
一、什么是往复式活塞隔膜泵
往复式活塞隔膜泵（Reciprocating Piston Diaphragm Pump）简称RPD泵，是一种由双向运动的活塞和隔膜组成的蠕动泵。
它由活塞、隔膜、压缩空气、驱动构成。
这种设计的优点在于活塞的双向运动，可以同时增
加抽取流量以及压力，并可以实现高性能和精确的控制。
二、RPD泵的工作原理
RPD泵的工作原理是活塞在活塞窗口上的双向运动产生一种櫨形腔体，把压缩空气推向液体，产生一定的压力，把液体抽走，实现液体输送的目的。
空气活塞两侧密封的隔膜可以有效的限制气体的流动，避免气体进入
液体中，保证液体的洁净度。
另外，活塞两侧的隔膜还使RPD泵具有良好
的自清洗能力，可以防止泵内污物的堆积，延长泵的使用寿命。
三、RPD泵的应用
1、RPD泵在工业中最主要的用途是将各种液体输送到设备上，例如
用于热处理、涂漆、防腐、洗涤、酸碱度控制等应用。
2、在食品工业中，RPD泵可以用于输送各种食品中的液体，例如牛奶、果糖水、葡萄酒，还可以用于调味料的搅拌搅拌。

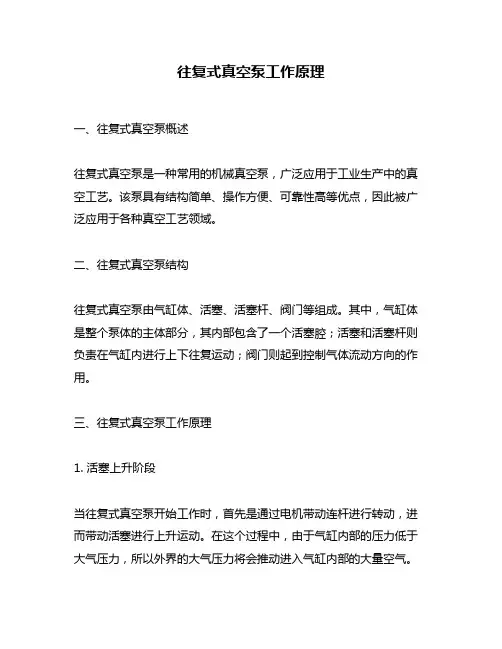

往复式真空泵工作原理一、往复式真空泵概述往复式真空泵是一种常用的机械真空泵，广泛应用于工业生产中的真空工艺。
该泵具有结构简单、操作方便、可靠性高等优点，因此被广泛应用于各种真空工艺领域。
二、往复式真空泵结构往复式真空泵由气缸体、活塞、活塞杆、阀门等组成。
其中，气缸体是整个泵体的主体部分，其内部包含了一个活塞腔；活塞和活塞杆则负责在气缸内进行上下往复运动；阀门则起到控制气体流动方向的作用。
三、往复式真空泵工作原理1. 活塞上升阶段当往复式真空泵开始工作时，首先是通过电机带动连杆进行转动，进而带动活塞进行上升运动。
在这个过程中，由于气缸内部的压力低于大气压力，所以外界的大气压力将会推动进入气缸内部的大量空气。
同时，在这个过程中，进气阀门会打开使得外界大量空气进入气缸内部，而出气阀门则关闭以防止空气流回。
2. 活塞下降阶段当活塞上升到一定高度时，进气阀门会自动关闭，而出气阀门则会打开。
这样，活塞下降时就会将气缸内的空气压缩并排出。
同时，在活塞下降的过程中，由于出口端的压力低于进口端的压力，所以外界大气压力将会推动进入气缸内部的大量空气。
这个过程一直持续到活塞下降到最低点。
3. 排放废气当活塞下降到最低点时，出口端的阀门会关闭，并且进口端的阀门会自动打开。
这个时候泵体内部已经形成了一个真空环境，而外界大气压力将会推动一定量的新鲜空气进入泵体内部。
同时，在这个过程中，由于排放废气回路被打开了，所以泵体内积累的废气回路也可以通过排放口进行排放。
四、往复式真空泵应用领域往复式真空泵广泛应用于各种真空工艺领域，例如电子、半导体、光学、化工、医药等行业。
它可以用于真空干燥、真空蒸馏、真空冷却等多种工艺。
同时，往复式真空泵还可以与其他类型的泵配合使用，以提高其性能和效率。
五、总结往复式真空泵是一种常用的机械真空泵，具有结构简单、操作方便、可靠性高等优点。
其工作原理是通过活塞上下往复运动来实现气体的压缩和排放。
该泵广泛应用于各种真空工艺领域，并且可以与其他类型的泵配合使用，以提高其性能和效率。
往复泵的工作原理一、往复泵的构造和工作原理往复泵的活塞由连杆曲轴与原动机相连。
原动机可用电机，柴油机;或液压马达,亦可用蒸汽机两点结论:1.液缸体(泵头)和吸入管路必须严格密封,不得漏气,否则泵不能正常吸水;2.由于往复泵是依靠大气压力与液缸体内压力表差吸水,往复泵的吸水高度理论上不能超过十米.往复泵启动时不需灌入液体，因往复泵有自吸能力，但其吸上真空高度亦随泵安装地区的大气压力、液体的性质和温度而变化，故往复泵的安装高度也有一定限制。
二、往复泵的主要性能参数:1.流量:理论流量: 当曲轴以不变的角速度旋转时,活塞(柱塞)是作往复变速运动的,所以泵的流量也是随时间变化的.但对使用者来说,往往要知道在一定时间内所输送液体的体积.因此就需要研究往复泵的理论平均流量,在不计泵内任何容积损失,泵在单位时间内排出的液体的容积称为泵的理论平均流量,简称理论流量;单作用泵: Q t=ASnZ双作用泵: Q t=ASnZ(1+K)式中::Q t----泵的理论流量(l/min);A----活塞(柱塞)的截面积;(dm2); A=πD2/4;(D---活塞(柱塞)直径(dm));S----行程(dm);n----泵速(min-1);Z----缸数;k----系数; k=1-Ar/A=1-(Dr/D)2;实际流量:实际上泵所排出液体的体积要比理论上计算出来的要小;往复泵在单位时间内所排出液体的量称为实际流量;Q=ηv Q t式中: ηv----- 容积效率;往复泵的流量与压力无关，与缸套尺寸、活塞冲程及往复次数有关2.排出压力:往复泵的排出压力是指泵出口处液体的压力p2(表压),单位为帕.(1Pa=1 N/m2);在样本或铭牌中标示的排出压力是指该泵所允许的最大排出压力,称额定排出压力.3.功率及效率:有效功率:单位时间内,通过泵的液体所获得的能量.称为有效功率.(水功率) N e=PQ/60 (Kw)式中: P-----泵的排出压力(MPa)Q------泵的实际流量(l/min)输入功率:动力机传递给泵输入轴上的功率.称为泵的输入功率.(轴功率)N= N e/η(Kw);式中: η----泵的总效率;配套功率:指驱动泵原动机的功率N P;N P=k m N/ηP (Kw);式中: k m-------功率储备系数(k m=1.05-1.5)ηP-------原动机的效率;4.泵的总效率: 有效功率N e与轴功率N之比η= N e/N=ηvηhηm式中: ηv-------泵的容积效率ηh------ 泵的水力效率;ηm-------泵的机械效率;三、往复泵工作特点:1. 瞬时流量是脉动的;2. 平均流量是恒定的;往复泵的流量不能用排出管路上的阀门来调节，而应采用旁路管或改变活塞的往复次数、改变活塞的冲程来实现。
化工原理常用的泵型有几种
化工原理常用的泵型主要有以下几种：
1. 往复式泵：包括柱塞泵和活塞泵。
其工作原理是通过活塞或柱塞的往复运动，改变活塞腔的体积，实现液体的吸入和排出。
2. 转子泵：包括离心泵和排水泵。
离心泵利用离心力将液体吸入和排出，适用于输送大量液体。
排水泵主要用于排水和排污。
3. 隔膜泵：利用隔膜在两个腔室之间的往复挤压，将液体吸入和排出。
隔膜泵具有自吸能力和抗腐蚀性能，适用于输送各种腐蚀性液体。
4. 螺杆泵：通过螺杆的旋转，使液体沿螺杆的螺旋线路上升，实现液体的输送。
螺杆泵适用于输送高粘度、含有固体颗粒的液体。
5. 旋涡泵：利用旋涡运动将液体吸入和排出，适用于输送含有气体或液体固体悬浮物的液体。
6. 柱塞泵：通过柱塞的上下运动，将液体吸入和排出。
柱塞泵适用于输送高粘度、高温、高压或易燃易爆等特殊工况下的液体。
以上是化工原理常用的泵型，根据不同的工况和需求，选择合适的泵型可以提高
工作效率和安全性。

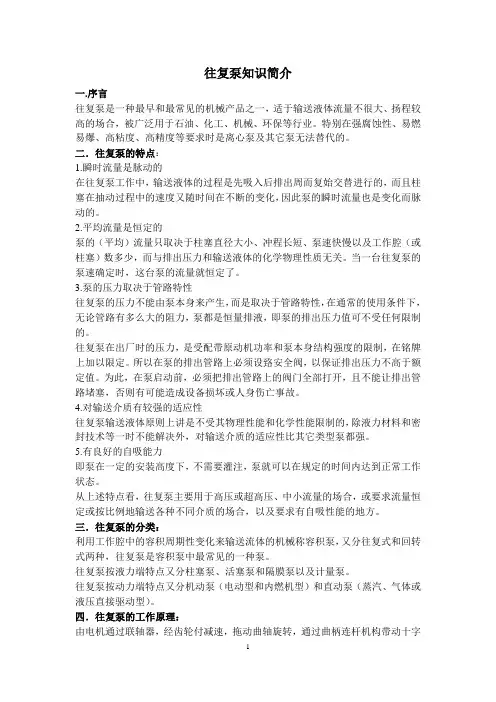

往复泵知识简介一.序言往复泵是一种最早和最常见的机械产品之一，适于输送液体流量不很大、扬程较高的场合，被广泛用于石油、化工、机械、环保等行业。
特别在强腐蚀性、易燃易爆、高粘度、高精度等要求时是离心泵及其它泵无法替代的。
二．往复泵的特点：1.瞬时流量是脉动的在往复泵工作中，输送液体的过程是先吸入后排出周而复始交替进行的，而且柱塞在抽动过程中的速度又随时间在不断的变化，因此泵的瞬时流量也是变化而脉动的。
2.平均流量是恒定的泵的（平均）流量只取决于柱塞直径大小、冲程长短、泵速快慢以及工作腔（或柱塞）数多少，而与排出压力和输送液体的化学物理性质无关。
当一台往复泵的泵速确定时，这台泵的流量就恒定了。
3.泵的压力取决于管路特性往复泵的压力不能由泵本身来产生，而是取决于管路特性，在通常的使用条件下，无论管路有多么大的阻力，泵都是恒量排液，即泵的排出压力值可不受任何限制的。
往复泵在出厂时的压力，是受配带原动机功率和泵本身结构强度的限制，在铭牌上加以限定。
所以在泵的排出管路上必须设臵安全阀，以保证排出压力不高于额定值。
为此，在泵启动前，必须把排出管路上的阀门全部打开，且不能让排出管路堵塞，否则有可能造成设备损坏或人身伤亡事故。
4.对输送介质有较强的适应性往复泵输送液体原则上讲是不受其物理性能和化学性能限制的，除液力材料和密封技术等一时不能解决外，对输送介质的适应性比其它类型泵都强。
5.有良好的自吸能力即泵在一定的安装高度下，不需要灌注，泵就可以在规定的时间内达到正常工作状态。
从上述特点看，往复泵主要用于高压或超高压、中小流量的场合，或要求流量恒定或按比例地输送各种不同介质的场合，以及要求有自吸性能的地方。
三．往复泵的分类：利用工作腔中的容积周期性变化来输送流体的机械称容积泵，又分往复式和回转式两种，往复泵是容积泵中最常见的一种泵。
往复泵按液力端特点又分柱塞泵、活塞泵和隔膜泵以及计量泵。
往复泵按动力端特点又分机动泵（电动型和内燃机型）和直动泵（蒸汽、气体或液压直接驱动型）。
往复式泵工作原理
往复式泵以其简洁的结构和高效的工作原理而被广泛应用于各个领域。
它是一种通过往复运动产生压力差来实现液体输送的装置。
往复式泵的主要部件包括泵体、运动机构和阀门系统。
泵体是一个密封的容器，通常由金属材料制成。
运动机构包括一根柱状的活塞和一个连杆，它们通过曲轴轴承相互连接。
阀门系统则用于控制液体的流动方向。
往复式泵的工作过程可分为吸入和排出两个阶段。
当活塞从下向上运动时，泵体内的压力降低，液体通过吸入阀门进入泵体。
随后，当活塞从上向下运动时，泵体内的压力增加，液体通过排出阀门被排出。
往复式泵的工作原理基于泵体内部的压力差。
当活塞运动产生负压时，液体由低压区域流向高压区域。
相反，当活塞运动产生正压时，液体则被排出。
通过合理设计泵体内的阀门系统，可确保液体只能在指定的方向上流动，从而实现有效的液体输送。
总之，往复式泵通过活塞的往复运动和阀门系统的控制，实现了液体的吸入和排出。
其工作原理简单而高效，使其成为各行业中不可或缺的设备。

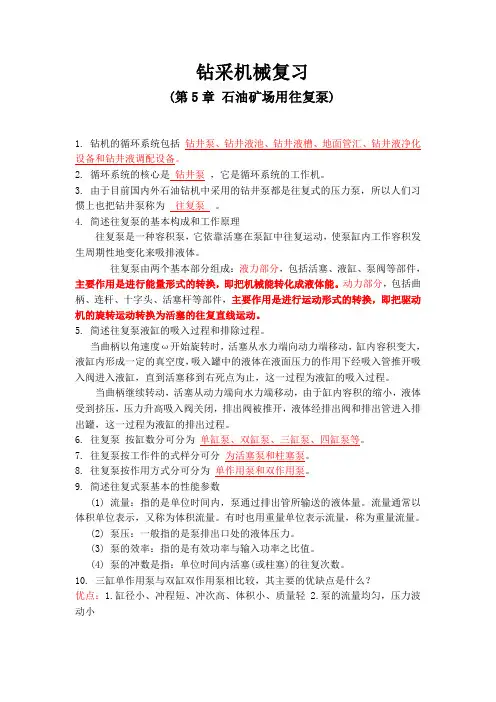

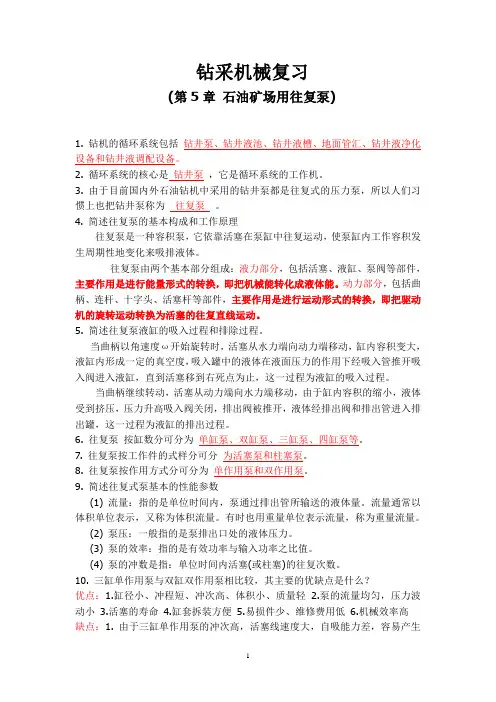

钻采机械复习(第5章石油矿场用往复泵)1. 钻机的循环系统包括钻井泵、钻井液池、钻井液槽、地面管汇、钻井液净化设备和钻井液调配设备。
2. 循环系统的核心是钻井泵，它是循环系统的工作机。
3. 由于目前国内外石油钻机中采用的钻井泵都是往复式的压力泵，所以人们习惯上也把钻井泵称为往复泵。
4. 简述往复泵的基本构成和工作原理往复泵是一种容积泵，它依靠活塞在泵缸中往复运动，使泵缸内工作容积发生周期性地变化来吸排液体。
往复泵由两个基本部分组成：液力部分，包括活塞、液缸、泵阀等部件，主要作用是进行能量形式的转换，即把机械能转化成液体能。
动力部分，包括曲柄、连杆、十字头、活塞杆等部件，主要作用是进行运动形式的转换，即把驱动机的旋转运动转换为活塞的往复直线运动。
5. 简述往复泵液缸的吸入过程和排除过程。
当曲柄以角速度ω开始旋转时，活塞从水力端向动力端移动，缸内容积变大，液缸内形成一定的真空度，吸入罐中的液体在液面压力的作用下经吸入管推开吸入阀进入液缸，直到活塞移到右死点为止，这一过程为液缸的吸入过程。
当曲柄继续转动，活塞从动力端向水力端移动，由于缸内容积的缩小，液体受到挤压，压力升高吸入阀关闭，排出阀被推开，液体经排出阀和排出管进入排出罐，这一过程为液缸的排出过程。
6. 往复泵按缸数分可分为单缸泵、双缸泵、三缸泵、四缸泵等。
7. 往复泵按工作件的式样分可分为活塞泵和柱塞泵。
8. 往复泵按作用方式分可分为单作用泵和双作用泵。
9. 简述往复式泵基本的性能参数(1) 流量：指的是单位时间内，泵通过排出管所输送的液体量。
流量通常以体积单位表示，又称为体积流量。
有时也用重量单位表示流量，称为重量流量。
(2) 泵压：一般指的是泵排出口处的液体压力。
(3) 泵的效率：指的是有效功率与输入功率之比值。
(4) 泵的冲数是指：单位时间内活塞(或柱塞)的往复次数。
10. 三缸单作用泵与双缸双作用泵相比较，其主要的优缺点是什么？优点：1.缸径小、冲程短、冲次高、体积小、质量轻 2.泵的流量均匀，压力波动小3.活塞的寿命 4.缸套拆装方便 5.易损件少、维修费用低 6.机械效率高缺点：1. 由于三缸单作用泵的冲次高，活塞线速度大，自吸能力差，容易产生汽蚀现象。

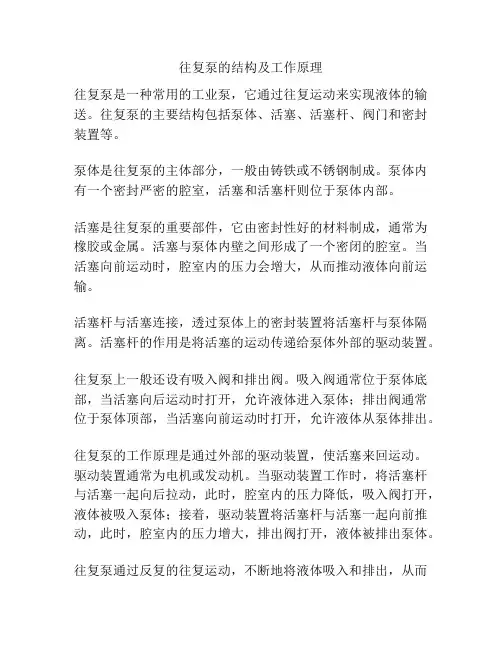

往复泵的结构及工作原理
往复泵是一种常用的工业泵，它通过往复运动来实现液体的输送。
往复泵的主要结构包括泵体、活塞、活塞杆、阀门和密封装置等。
泵体是往复泵的主体部分，一般由铸铁或不锈钢制成。
泵体内有一个密封严密的腔室，活塞和活塞杆则位于泵体内部。
活塞是往复泵的重要部件，它由密封性好的材料制成，通常为橡胶或金属。
活塞与泵体内壁之间形成了一个密闭的腔室。
当活塞向前运动时，腔室内的压力会增大，从而推动液体向前运输。
活塞杆与活塞连接，透过泵体上的密封装置将活塞杆与泵体隔离。
活塞杆的作用是将活塞的运动传递给泵体外部的驱动装置。
往复泵上一般还设有吸入阀和排出阀。
吸入阀通常位于泵体底部，当活塞向后运动时打开，允许液体进入泵体；排出阀通常位于泵体顶部，当活塞向前运动时打开，允许液体从泵体排出。
往复泵的工作原理是通过外部的驱动装置，使活塞来回运动。
驱动装置通常为电机或发动机。
当驱动装置工作时，将活塞杆与活塞一起向后拉动，此时，腔室内的压力降低，吸入阀打开，液体被吸入泵体；接着，驱动装置将活塞杆与活塞一起向前推动，此时，腔室内的压力增大，排出阀打开，液体被排出泵体。
往复泵通过反复的往复运动，不断地将液体吸入和排出，从而
实现了输送液体的功能。
它适用于输送各种液体，如水、油、化学品等，广泛应用于工业生产中的液体输送领域。

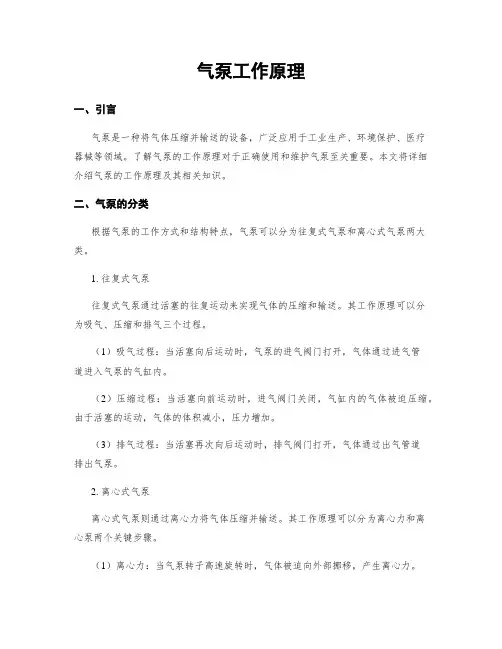

气泵工作原理一、引言气泵是一种将气体压缩并输送的设备，广泛应用于工业生产、环境保护、医疗器械等领域。
了解气泵的工作原理对于正确使用和维护气泵至关重要。
本文将详细介绍气泵的工作原理及其相关知识。
二、气泵的分类根据气泵的工作方式和结构特点，气泵可以分为往复式气泵和离心式气泵两大类。
1. 往复式气泵往复式气泵通过活塞的往复运动来实现气体的压缩和输送。
其工作原理可以分为吸气、压缩和排气三个过程。
（1）吸气过程：当活塞向后运动时，气泵的进气阀门打开，气体通过进气管道进入气泵的气缸内。
（2）压缩过程：当活塞向前运动时，进气阀门关闭，气缸内的气体被迫压缩。
由于活塞的运动，气体的体积减小，压力增加。
（3）排气过程：当活塞再次向后运动时，排气阀门打开，气体通过出气管道排出气泵。
2. 离心式气泵离心式气泵则通过离心力将气体压缩并输送。
其工作原理可以分为离心力和离心泵两个关键步骤。
（1）离心力：当气泵转子高速旋转时，气体被迫向外部挪移，产生离心力。
（2）离心泵：离心力将气体压缩，并通过出口管道输送。
三、气泵的工作特点了解气泵的工作特点有助于我们更好地使用和维护气泵。
1. 压力和流量气泵的工作特点主要包括压力和流量两个方面。
压力是指气泵产生的气体压力，而流量则是指气泵单位时间内输送的气体量。
2. 耐久性和可靠性气泵通常需要长期连续运行，因此其耐久性和可靠性非常重要。
合理的使用和定期维护可以延长气泵的使用寿命。
3. 噪音和振动气泵在工作过程中会产生一定的噪音和振动。
为了保护工作环境和操作人员的健康，需要采取相应的措施来降低噪音和振动。
四、气泵的应用领域气泵广泛应用于各个领域，以下是一些常见的应用领域：1. 工业生产气泵在工业生产中常用于压缩空气供给、气体输送和压力传送等方面。
例如，气泵可以用于驱动气动工具、输送气体原料等。
2. 环境保护气泵在环境保护领域的应用非常广泛。
例如，气泵可以用于废气处理、水处理和垃圾处理等方面。
