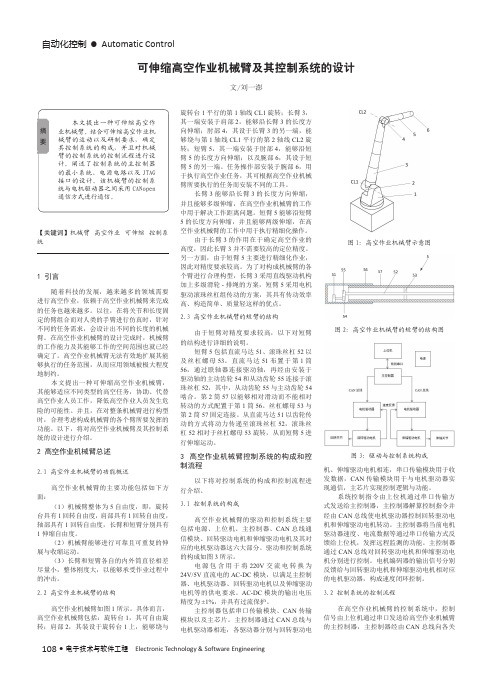

自动化控制• Automatic Control108 •电子技术与软件工程 Electronic Technology & Software Engineering【关键词】机械臂 高空作业 可伸缩 控制系统1 引言随着科技的发展,越来越多的领域需要进行高空作业,依赖于高空作业机械臂来完成的任务也越来越多。
以往,在将关节和长度固定的臂组合而对人类的手臂进行仿真时,针对不同的任务需求,会设计出不同的长度的机械臂。
在高空作业机械臂的设计完成时,机械臂的工作能力及其能够工作的空间范围也就已经确定了。
高空作业机械臂无法有效地扩展其能够执行的任务范围,从而应用领域被极大程度地制约。
本文提出一种可伸缩高空作业机械臂,其能够适应不同类型的高空任务,协助、代替高空作业人员工作,降低高空作业人员发生危险的可能性。
并且,在对整条机械臂进行构型时,合理考虑构成机械臂的各个臂所要发挥的功能。
以下,将对高空作业机械臂及其控制系统的设计进行介绍。
2 高空作业机械臂总述2.1 高空作业机械臂的功能概述高空作业机械臂的主要功能包括如下方面:(1)机械臂整体为5自由度,即,旋转台具有1回转自由度,肩部具有1回转自由度,轴部具有1回转自由度,长臂和短臂分别具有1伸缩自由度。
(2)机械臂能够进行可靠且可重复的伸展与收缩运动。
(3)长臂和短臂各自的内外筒直径相差尽量小,整体刚度大,以能够承受作业过程中的冲击。
2.2 高空作业机械臂的结构高空作业机械臂如图1所示。
具体而言,高空作业机械臂包括:旋转台1,其可自由旋转;肩部2,其装设于旋转台1上,能够绕与可伸缩高空作业机械臂及其控制系统的设计文/刘一澎旋转台1平行的第1轴线CL1旋转;长臂3,其一端安装于肩部2,能够沿长臂3的长度方向伸缩;肘部4,其设于长臂3的另一端,能够绕与第1轴线CL1平行的第2轴线CL2旋转;短臂5,其一端安装于肘部4,能够沿短臂5的长度方向伸缩;以及腕部6,其设于短臂5的另一端。

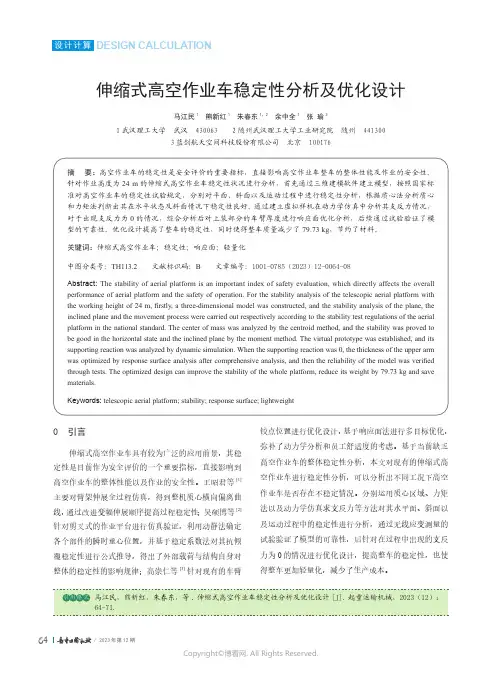

伸缩式高空作业车稳定性分析及优化设计马江民1 熊新红1 朱春东1,2 余中全1 张 瑜31武汉理工大学 武汉 430063 2随州武汉理工大学工业研究院 随州 4413003蓝剑航天空间科技股份有限公司 北京 100176摘 要:高空作业车的稳定性是安全评价的重要指标,直接影响高空作业车整车的整体性能及作业的安全性。
针对作业高度为24 m的伸缩式高空作业车稳定性状况进行分析,首先通过三维建模软件建立模型,按照国家标准对高空作业车的稳定性试验规定,分别对平面、斜面以及运动过程中进行稳定性分析,根据质心法分析质心和力矩法判断出其在水平状态及斜面情况下稳定性良好。
通过建立虚拟样机在动力学仿真中分析其支反力情况,对于出现支反力为0的情况,综合分析后对上装部分的车臂厚度进行响应面优化分析,后续通过试验验证了模型的可靠性。
优化设计提高了整车的稳定性,同时使得整车质量减少了79.73 kg,节约了材料。
关键词:伸缩式高空作业车;稳定性;响应面;轻量化中图分类号:TH113.2 文献标识码:B 文章编号:1001-0785(2023)12-0064-08Abstract: The stability of aerial platform is an important index of safety evaluation, which directly affects the overall performance of aerial platform and the safety of operation. For the stability analysis of the telescopic aerial platform with the working height of 24 m, firstly, a three-dimensional model was constructed, and the stability analysis of the plane, the inclined plane and the movement process were carried out respectively according to the stability test regulations of the aerial platform in the national standard. The center of mass was analyzed by the centroid method, and the stability was proved to be good in the horizontal state and the inclined plane by the moment method. The virtual prototype was established, and its supporting reaction was analyzed by dynamic simulation. When the supporting reaction was 0, the thickness of the upper arm was optimized by response surface analysis after comprehensive analysis, and then the reliability of the model was verified through tests. The optimized design can improve the stability of the whole platform, reduce its weight by 79.73 kg and save materials.Keywords:telescopic aerial platform; stability; response surface; lightweight0 引言伸缩式高空作业车具有较为广泛的应用前景,其稳定性是目前作为安全评价的一个重要指标,直接影响到高空作业车的整体性能以及作业的安全性。

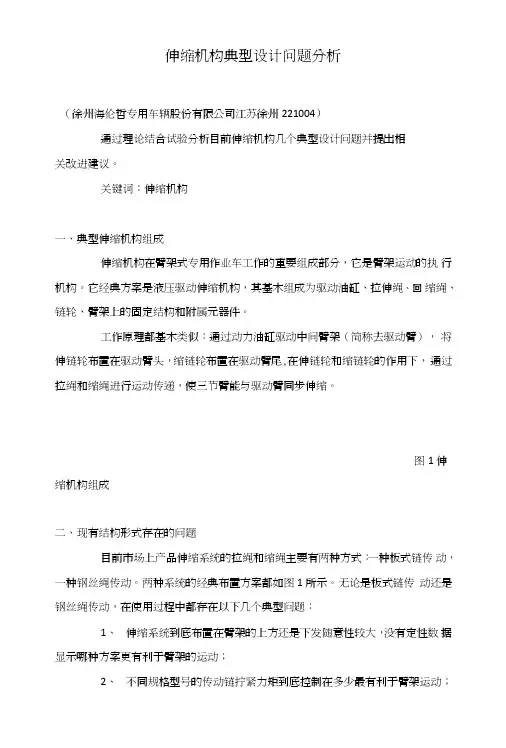

伸缩机构典型设计问题分析(徐州海伦哲专用车辆股份有限公司江苏徐州221004)通过理论结合试验分析目前伸缩机构几个典型设计问题并提出相关改进建议。
关键词:伸缩机构一、典型伸缩机构组成伸缩机构在臂架式专用作业车工作的重要组成部分,它是臂架运动的执行机构。
它经典方案是液压驱动伸缩机构,其基木组成为驱动油缸、拉伸绳、回缩绳、链轮、臂架上的固定结构和附属元器件。
工作原理都基木类似:通过动力油缸驱动中间臂架(简称去驱动臂),将伸链轮布置在驱动臂头,缩链轮布置在驱动臂尾,在伸链轮和缩链轮的作用下,通过拉绳和缩绳进行运动传递,使三节臂能与驱动臂同步伸缩。
图1伸缩机构组成二、现有结构形式存在的问题目前市场上产品伸缩系统的拉绳和缩绳主要有两种方式:一种板式链传动,一种钢丝绳传动。
两种系统的经典布置方案都如图1所示。
无论是板式链传动还是钢丝绳传动,在使用过程中都存在以下几个典型问题:1、伸缩系统到底布置在臂架的上方还是下发随意性较大,没有定性数据显示哪种方案更有利于臂架的运动;2、不同规格型号的传动链拧紧力矩到底控制在多少最有利于臂架运动;3、到底该选用钢丝绳系统还是板式链系统没有定性依据。
三、存在问题分析及解决方案1、伸缩系统布置在臂架上的位置分析。
以典型三节臂系统的伸缩机构为例进行伸缩系统受力分析(以伸出为例,冋缩系统类似):T=G*SIN(a)+fT为三节臂伸出吋所需的最小拉力,G为三节臂承受的载荷及自重,f 是系统产生的摩擦力。
伸出链始终受拉力,故伸出系统对三臂、一臂始终有T的拉力,对二臂有2T的压力。
臂伸出后在负载和自重的作用下,有向下变形的趋势,如果忽略臂架剪应力的影响只考虑臂架为横向弯曲,此时臂架的上槽钢受拉力,下槽钢受压力。
又根据伸缩系统受力分析,臂架的伸缩系统始终为一、三臂架提供拉力,为二臂提供压力,如果将伸缩系统固定端布置在臂架的上槽钢,链轮布置在臂的下槽钢,此时伸缩系统加载到臂架上的内力与臂架在外载荷作用下受力方向相同,加剧了臂架的受力变形,如果将伸出系统固定端布置在臂架的上槽钢,链轮布置在臂架的下槽钢则会减缓臂架的变形。
高空作业车典型工作部分设计(折叠式举升机构)一.底盘选择根据我国目前生产的各类型专用车辆的基本模式,大多是为了满足国民经济某一服务领域的特定使用要求,主要是在已定型的基本车型底盘的基础上,进行车身及工作装置的设计,与此同时对底盘各总成的结构与性能进行局部的更改设计与合理匹配,以达到满足使用需求的较为理想的整车性能。
 因此,专用汽车性能的好坏直接取决于专用汽车底盘的好坏,通常专用车辆所采用的基本底盘按结构分可分为二、三、四类底盘。
二类底盘是在整车基础上去掉货厢,三类底盘是从整车上去掉驾驶室与货厢,四类底盘是在三类底盘的上去掉车架总成剩下的散件。
 汽车底盘的选择主要是根据专用汽车的类型、用途、装载质量、使用条件、专用汽车的性能指标、专用设备或装置的外形、尺寸、动力匹配等决定,目前,几乎80%以上的专用车辆采用二类底盘进行改装设计。
采用二类汽车底盘进行改装设计工作重点是整车总体布置和工作装置设计,对底盘仅作性能适应性分析和必要的强度校核,以确保改装后的整车性能基本与原车接近。
在汽车底盘选型方面,一般应满足下述要求(1)适用性对于专用改装车底盘应适用于专用汽车特殊功能的要求,并以此为主要目标进行改装造型设计。
(2)可靠性:所选用汽车底盘要求工作可靠,出现故障的几率少,零部件要有足够的强度和寿命。
且同一车型各总成零部件的寿命应趋于平衡。
(3)先进性应使用整车在动力性、经济性、操纵稳定性、行驶平顺性及通过性等基本性能指标和功能方面达到同类车型的先进水平的汽车底盘。
而且在专用性能上要满足国家或行业标准的要求。
(4)方便性所选用的底盘要求便于安装、检查保养和维修,处理好结构紧凑与装配调试空间合理的矛盾。
选择江铃JX1083TK26底盘,参数如下二.支腿机构设计计算高空作业车的支腿机构起调平和保证整车工作稳定的作用,要求坚固可靠,操作方便。
1.支腿跨距的确定高空作业车的支腿一般为前后设置,并向两侧伸出,如图所示。

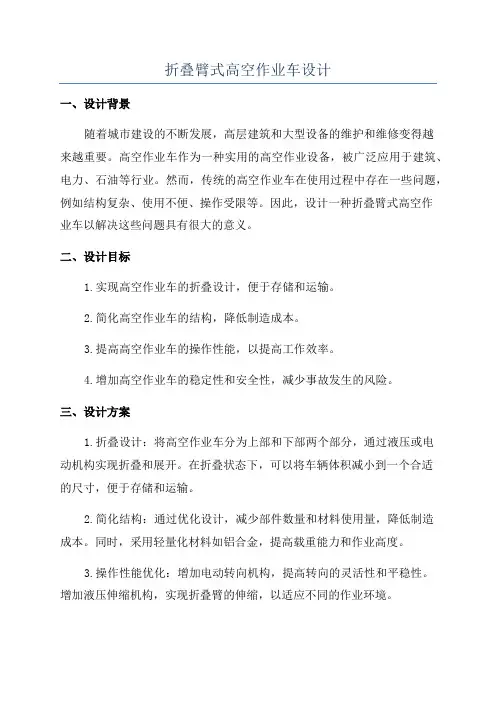

折叠臂式高空作业车设计一、设计背景随着城市建设的不断发展,高层建筑和大型设备的维护和维修变得越来越重要。
高空作业车作为一种实用的高空作业设备,被广泛应用于建筑、电力、石油等行业。
然而,传统的高空作业车在使用过程中存在一些问题,例如结构复杂、使用不便、操作受限等。
因此,设计一种折叠臂式高空作业车以解决这些问题具有很大的意义。
二、设计目标1.实现高空作业车的折叠设计,便于存储和运输。
2.简化高空作业车的结构,降低制造成本。
3.提高高空作业车的操作性能,以提高工作效率。
4.增加高空作业车的稳定性和安全性,减少事故发生的风险。
三、设计方案1.折叠设计:将高空作业车分为上部和下部两个部分,通过液压或电动机构实现折叠和展开。
在折叠状态下,可以将车辆体积减小到一个合适的尺寸,便于存储和运输。
2.简化结构:通过优化设计,减少部件数量和材料使用量,降低制造成本。
同时,采用轻量化材料如铝合金,提高载重能力和作业高度。
3.操作性能优化:增加电动转向机构,提高转向的灵活性和平稳性。
增加液压伸缩机构,实现折叠臂的伸缩,以适应不同的作业环境。
4.安全性设计:增加重心平衡系统,通过液压或电子控制保持车辆的稳定性。
增加封闭式驾驶室设计,提供更好的保护。
增加安全警示系统,提示操作员周围的危险情况。
四、技术实现1.折叠设计:采用液压或电动机构,控制折叠臂的展开和折叠。
通过设计合理的接合部位和锁扣机构,实现折叠时的安全和稳定。
2.结构简化:通过三维建模和有限元分析,优化设计结构和减少材料的使用。
采用铝合金材料,提高载重能力和作业高度。
采用模块化设计,方便维护和更换零部件。
3.操作性能优化:增加电动转向机构,通过电子控制实现转向的精确和平稳。
增加液压伸缩机构,通过液压泵和伸缩缸实现伸缩臂的伸缩。
4.安全性设计:增加重心平衡系统,通过液压或电子控制保持车辆的稳定性。
增加封闭式驾驶室设计,提供更好的保护。
增加安全警示系统,通过摄像头和传感器实时监测车辆周围的危险情况,并发送警报信号。
基于伸缩式高空作业车设计探讨
(云南远鹏装饰设计工程有限公司)
摘要:文章主要阐述了伸缩式高空作业车主要机构的设计原理,并对整机稳定性进行了分析。
通过分析,该设备有普通高空作业设备的全部功能,具有回缩尺寸小,伸缩量、工作幅度大,操作灵活等特点,适用于作业空间狭小、尺寸要求严格的工作环境。
关键词:高空作业车;伸缩臂;摆臂;稳定性
前言:
近年来,随着建筑业的发展,各类起重机得到了广泛的应用。
在一些特殊工作条件下,为进行设备和物料的输送,特殊起重设备应运而生。
狭小空间内,如多层地下建筑,当需要从底层孔洞向顶层输送维修人员及物料时,要求升降机构全缩尺寸很小且全伸尺寸很大,工作机构的可达位置还要能够覆盖较大的作业空间,升降机构上往往附有回转工作平台,受力情况复杂,对设备的强度和结构刚性提出了更高要求。
一、伸缩式高空作业车设计方案
伸缩式高空作业车主要采用垂直升降形式,展开时工作幅度大,回缩时外形尺寸小,结构紧凑,整机分为升降机构、变幅机构、回转机构和行走机构,其整机模型如图1所示。
图1 整机模型
1.1升降机构
由于升降距离较大,为提高设备刚度,升降机构采用箱型伸缩臂。
伸缩机构由3节臂组成,伸缩臂采用箱形结构,采用液压油缸和钢丝绳滑轮系统进行伸缩。
图2为采用1个单级液压缸和1套钢丝绳滑轮系统的同步伸缩机构。
油缸伸缩杆与基本臂由销轴铰接,缸体与第二节臂由销轴铰接。
钢丝绳a绕过滑轮a,一端由销轴与第三节臂相连,另一端与基本臂相连。
钢丝绳b绕过滑轮b,一端与基本臂相连,另一端与第三节臂相连。
滑轮b装在第二节臂上。
滑轮a装在液压缸体头部。
当缸体带动第二节臂伸出时,滑轮a随缸体上升,通过钢丝绳a拉动第三节臂上升。
第三节臂的同步缩回,是由钢丝绳b完成的,其动作原理与同步伸出完全一样。
1-基本臂;2-油缸伸缩杆;3-油缸缸体;4-第二节臂;5-第三节臂;6-滑轮a;
7-钢丝绳a;8-钢丝绳b;9-滑轮b
图2 伸缩臂同步伸缩原理图
1.2变幅机构
图3为双油缸串联调平机构原理图。
在一次调平过程中油压和温度的变化对调平误差影响很小,其调平精度主要由其铰点位置的选取来决定,故对铰点位置的优化就显得尤为重要。
a点为升降机构中第三节臂和摆臂的铰接点,与第三节臂相连的油缸称为主动油缸,与工作平台相连的油缸称为被动油缸。
b点为主动油缸和第三节臂的铰接点,c点为主动油缸和摆臂的铰接点。
三角形中ab和ac边长度固定不变,通过作为bc边的主动油缸的伸缩来驱动摆臂
进行变幅运动。
摆臂与工作平台铰接点d,被动油缸和摆臂的铰接点e,被动油缸和工作平台的铰接点f,这三点构成另外一个三角形。
其中de和df两边长度固定不变,通过被动油缸的伸缩变化即可改变工作平台与地面间的夹角。
图3 双油缸串联调平机构原理图
摆臂向上变幅,主动油缸伸出时,由于主、被动油缸串联,故主动油缸伸出一定长度,则被动油缸缩回相同的长度。
c点绕a点运动到c′点,摆臂向上摆动的角度为∠cac′,同时f点绕d点运动到f′,工作平台向下摆动∠fdf′。
如果∠cac′与∠fdf′相等则就实现了工作平台的调平。
通过以上分析,双油缸串联调平机构可归结为两个三角形边长的问题。
1.3 回转机构
回转机构的作用是实现作业车的回转运动。
回转机构采用360°下回转,安装在行走小车上,操作和安装都非常方便。
回转台通过回转支承固定在车架上,由液压马达经减速器将动力传递到回转小齿轮上,小齿轮既作自转又作沿着固定在底架上的回转支承大齿圈公转,进而带动整个上车部分回转,从而扩大高空作业车作业范围。
1.4 行走机构
行走机构承受整机的重量及由传动系和操纵系传来的力和力矩,行走机构包括车架、支腿及车轮。
图4为行走机构模型。
图4 行走机构模型
二、伸缩式高空作业车稳定性分析
2.1倾翻稳定性计算
高空作业车运载人时,支腿伸出以撑实地面,此时同一侧的两支腿构成倾覆线,由于起运车质心对倾覆线的稳定力矩相应较小,当起重装置在整车侧方起吊载荷时,稳定性较差,且当吊臂在水平面投影垂直于小车前后轴线时,吊重力臂最长,此外,当吊臂仰角为0°时,力矩吊重力矩最大,高空作业车处于最不利工作状况。
故其稳定安全系数
式中ms——位于倾翻线内侧的稳定力矩;mt ——位于倾翻线外侧的倾翻力矩;e——伸缩臂与机架铰点距离和支腿几何中心的距离。
本设计中,a——支腿与地面作用点距支腿几何中心距离,300mm;gc——行走机构的重量,2130kg;gs——摆臂的重量,150kg;gh ——工作平台的重量,300kg;q——起重量,300kg。
由此可见,作业车在起重过程中是稳定的,不会发生倾翻。
2.2 伸缩臂稳定性计算
分析研究表明,结构稳定性失效具有突发性、结构变形大等特点,一旦发生稳定失效,结构随即崩溃。
箱形臂的稳定性设计是否合理,直接影响到起重机的质量及工作性能、起重性能、承载能力和整机的稳定性。
考虑轴向力二阶效应,解其单元平衡方程可得
其中
式中e——材料的弹性模量;
i——截面惯性矩;
p——轴力。
梁杆结构失稳条件为其刚度矩阵行列式值为零,即det(k)=0,由单元刚度矩阵组装成结构刚度阵后,即可根据刚度阵行列式为零的失稳条件得到失稳特征方程,由此解出临界力系数εcr及对应临界力pcr=εcr2/l2 。
等截面柱的精确刚度矩阵为
由临界失稳条件det(k)=0可求得pcr=π2ei/4l2。
对实际工况进行仿真,可得伸缩臂应力及位移仿真图(略)。
三、结论
综上所述,通过针对伸缩式高空作业车设计及稳定性分析,得到了以下几个方面的结论:
(1)设计了一种伸缩式高空作业车,这种高空作业车升降机构采用了伸缩形式,整体刚度大,全伸时工作高度很大,全缩时又很节省空间;摆臂机构采用液压式折叠机构,再加上360°全回转机构,扩大了工作范围,提高了劳动生产率。
(2)行走机构采用手推小车的形式,既节约了成本,又可使设备移动灵活。
(3)为避免稳定性失效,对整机稳定性进行了分析,并给出了仿真模型。
(4)该设备回缩尺寸小,伸缩量、工作幅度大,适用于环境空间狭小、作业空间较大的工作场合。
参考文献
[1]汤茂旭,刘木南.轮式起重机起重臂的发展历程[j].建筑机械化,2007(2).
[2]陈巍巍.高空作业车折叠伸缩混合式工作臂稳定性分析[j].机械设计与制造,2009(09).。
