cad画三维图教程CAD软件是一种用于设计和制图的工具,它可以帮助用户创建并编辑三维图形。
下面是一个简单的CAD三维图教程,介绍了如何使用CAD软件创建三维图形。
首先,打开CAD软件并创建一个新的绘图。
在菜单栏中选择“文件”>“新建”。
接下来,选择合适的坐标系。
坐标系将用于定位和定向绘图中的对象。
在工具栏上选择“坐标系”按钮,并从下拉菜单中选择适当的选项。
然后,开始绘制三维图形的基本形状。
在工具栏上选择“绘制”按钮,并从下拉菜单中选择所需的形状,如直线、圆等。
然后,在绘图区域中点击并拖动以定义形状的大小和位置。
在绘制形状后,可以使用工具栏上的其他工具对其进行编辑和修改。
例如,可以使用“修剪”工具剪裁形状的某些部分,使用“拉伸”工具拉伸或压缩形状等。
接下来,使用CAD软件的“旋转”和“移动”工具来调整形状的方向和位置。
通过选择所需的形状,并应用旋转或移动操作,可以将其放置在适当的位置。
如果需要创建更复杂的三维图形,可以将不同的形状组合在一起。
通过选择所需的形状,使用“移动”工具将其放置在正确的位置,并使用“合并”工具将它们组合在一起。
在绘制三维图形时,可以通过在绘图区域中应用不同的视图和可视化效果来提高绘图的质量。
CAD软件通常提供了各种视图选项,如平面视图、3D视图等。
选择适当的视图可以更清晰地看到正在绘制的图形。
最后,在完成所有绘图和编辑操作后,可以保存并导出三维图形。
在菜单栏中选择“文件”>“保存”来保存绘图,并选择所需的文件格式,如DWG、DXF等。
选择适当的文件格式后,点击“保存”按钮即可将绘图保存到计算机中。
以上是一个简单的CAD三维图教程,但还有很多高级的功能和技巧需要进一步学习和掌握。
希望以上内容能为初学者提供一个基本的了解和入门。
CAD中的三维建模技巧和方法CAD(计算机辅助设计)是一种广泛应用于工程设计和建筑领域的软件,它能够帮助设计师以三维形式呈现出他们的想法和概念。
对于从事设计工作的人来说,掌握三维建模技巧和方法是非常重要的。
本文将介绍一些CAD中常用的三维建模技巧和方法,希望能为读者提供帮助。
首先,了解不同的建模工具和命令是非常重要的。
CAD软件通常提供各种各样的建模工具和命令,包括拉伸、旋转、倒角等。
熟悉并灵活运用这些工具和命令可以提高效率,使建模过程更加流畅。
其次,掌握建模的基本原理和技巧也是必不可少的。
在进行三维建模时,需要考虑视角、比例和细节等因素。
通过合理使用透视和缩放功能,可以将模型呈现得更加立体和真实。
此外,关注细节并运用合适的技巧来处理复杂的形状和曲线也是必要的。
另外,善用组件和模块可以大大提高建模效率。
CAD软件通常提供了一些预制的组件和模块,如门、窗户、家具等。
使用这些组件和模块可以节省时间和精力,快速创建出符合需求的模型。
同时,还可以通过调整、组合和修饰这些组件和模块来满足特定的设计要求。
此外,学会使用工具栏和快捷键也是提高建模效率的关键。
CAD软件通常提供了许多工具栏和快捷键,通过将常用的工具和命令添加到工具栏上,可以快速访问并使用它们。
另外,通过熟练掌握常用的快捷键,可以提高操作速度和效率。
最后,不断学习和实践是提高建模技能的关键。
CAD软件不断更新和发展,新的功能和技术也在不断涌现。
只有持续学习和实践才能跟上行业的发展步伐,并不断改进和提高自己的建模技巧。
总之,CAD中的三维建模技巧和方法对于设计师来说是非常重要的。
通过掌握不同的建模工具和命令、了解建模的基本原理和技巧、善用组件和模块、学会使用工具栏和快捷键,并进行持续学习和实践,设计师可以提高建模效率和质量,创作出更加出色的作品。
希望本文提供的一些技巧和方法能够对读者有所帮助。
cad三维制图实例教程详解
三维图形不简单,因为它跟二维图形空间不同,那么今天小编给大家带来cad三维制图实例教程。
下面是店铺整理的方法,希望能给大家解答。
cad三维制图实例教程一
1、首先打开CAD2008软件,单击-cad经典。
2、选择-三维建模。
3、三维建模后选择右边-模型。
4、如下图可以看到画出来的模型。
5、在单击-模型-渲染-渲染。
6、可以看到如下图三维图效果。
cad三维制图实例教程二
01、画椭圆90*55
02、再画一个椭圆200*100
03、小椭圆往下移28高
04、绘制四条R100的弧线,要连接两个椭圆啊!记得利用USC来画啊!
05、再复制一个椭圆90*55离200*100椭圆高80
06、绘制四条R200的弧线,要连接两个椭圆啊!
07、画一个点离小椭圆往上移28高
08、利用USC画两椭圆相交与点和90*55椭圆
09、修剪两个椭圆。
使用CAD进行三维建模和动画设计的方法CAD(计算机辅助设计)是一种广泛应用于工程和设计领域的软件工具。
它可以帮助设计师创建和修改各种产品、建筑和机械模型。
本文将介绍使用CAD进行三维建模和动画设计的方法,帮助读者快速上手并提升设计技巧。
首先,我们需要选择适合自己的CAD软件。
市面上有许多不同的CAD软件,如AutoCAD、SolidWorks和CATIA等。
不同的软件适用于不同的行业和设计需求。
例如,SolidWorks适用于机械设计,而AutoCAD适用于建筑和土木工程。
选择合适的软件非常重要,因为它会影响你的设计过程和功能选择。
一旦选择了合适的CAD软件,我们可以开始进行三维建模。
三维建模是使用CAD工具创建三维模型的过程。
这些模型可以是产品、建筑或任何其他复杂结构。
以下是一些常用的建模技巧和方法。
首先,我们可以使用基本的几何图形创建基础形状。
例如,通过绘制矩形和圆形,我们可以创建盒子和圆柱体。
然后,我们可以使用移动、旋转和缩放等功能调整这些形状的尺寸和位置。
通过将这些基本形状组合在一起,我们可以创建更复杂的模型。
在三维建模中,使用细分曲面技术可以创建更加真实和光滑的曲线和表面。
细分曲面可以通过平滑和细分多边形网格来实现。
这可以使模型看起来更加逼真,并且在渲染和动画过程中产生更好的效果。
此外,使用约束和约束条件可以帮助我们保持模型的准确性和稳定性。
约束是一种限制模型组件之间关系的方法。
我们可以添加距离、角度和对称约束来确保模型的尺寸和形状不会出错。
此外,我们还可以使用运动学和动力学约束来模拟物体的运动和交互。
一旦我们完成了三维建模,我们可以开始设计动画。
CAD软件提供了一些功能和工具来创建和编辑动画序列。
以下是一些常用的动画设计技巧。
首先,我们可以使用关键帧动画技术来创建动画。
关键帧动画是一种通过设置关键帧来控制对象在时间轴上移动和改变属性的技术。
我们可以选择起始和结束位置,然后在时间轴上添加中间关键帧。

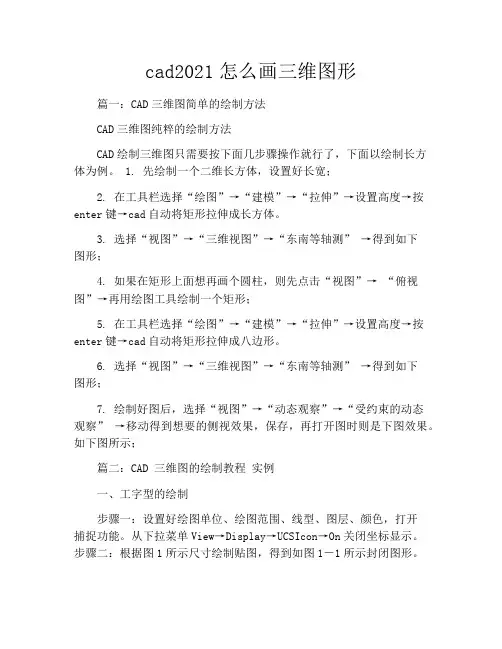

cad2021怎么画三维图形篇一:CAD三维图简单的绘制方法CAD三维图纯粹的绘制方法CAD绘制三维图只需要按下面几步骤操作就行了,下面以绘制长方体为例。
1. 先绘制一个二维长方体,设置好长宽;2. 在工具栏选择“绘图”→“建模”→“拉伸”→设置高度→按enter键→cad自动将矩形拉伸成长方体。
3. 选择“视图”→“三维视图”→“东南等轴测” →得到如下图形;4. 如果在矩形上面想再画个圆柱,则先点击“视图”→ “俯视图”→再用绘图工具绘制一个矩形;5. 在工具栏选择“绘图”→“建模”→“拉伸”→设置高度→按enter键→cad自动将矩形拉伸成八边形。
6. 选择“视图”→“三维视图”→“东南等轴测” →得到如下图形;7. 绘制好图后,选择“视图”→“动态观察”→“受约束的动态观察” →移动得到想要的侧视效果,保存,再打开图时则是下图效果。
如下图所示;篇二:CAD 三维图的绘制教程实例一、工字型的绘制步骤一:设置好绘图单位、绘图范围、线型、图层、颜色,打开捕捉功能。
从下拉菜单View→Display→UCSIcon→On关闭坐标显示。
步骤二:根据图1所示尺寸绘制贴图,得到如图1-1所示封闭图形。
步骤三:创建面域。
在命令栏Command:输入Region,用送走框选方式全部选中该图形,回车。
出现提示:1 loop extracted,1 Region created,表示形成了一个施划图形,创建了一图1-2 三维效果图图1-1 平面图个面域。
步骤四:对该面域进行拉伸操作。
Draw→Solids→Extrude,选中该面域的边框,回车。
在命令栏提示:Specify height of extrusion or [Path]:30,回车,再回车。
三维工字形实体就聚合了。
步骤五:观察三维实体。
View→3D Views→SW Isometric,再从View→Hide进行消除隐藏线处理,观察,最后进行着色渲染,View→Shade→Gouraud Shaded,如图1-2所示。
CAD三维模型的创建和编辑CAD(计算机辅助设计)是一项用于辅助工程设计和制图的技术,它在多个行业中被广泛使用。
而在CAD中,三维模型的创建和编辑是其中一个重要的环节。
本文将介绍CAD三维模型的创建和编辑的基本方法和技巧。
一、三维模型的创建在CAD中创建三维模型可以通过以下几种方法:1. 从2D图纸转换:在CAD中,可以通过将2D图纸转换为3D模型的方式来创建三维模型。
这可以通过将图纸导入CAD软件中,并使用3D工具将其转换为3D对象来实现。
2. 组件组合:在CAD中,可以通过将现有的基本构件组合在一起来创建三维模型。
这可以通过使用CAD软件中的组装功能,并逐步添加构件来实现。
3. 参数化建模:CAD软件中的参数化建模功能可以让用户通过定义参数和规则来创建三维模型。
这使得用户可以通过修改参数值,快速生成不同尺寸和形状的模型。
二、三维模型的编辑一旦创建了三维模型,在CAD中可以对其进行各种编辑操作来满足设计需求。
下面是几种常见的三维模型编辑方法:1. 移动和旋转:这是基本的三维模型编辑方法,可以通过选择模型的特定点或边缘,并移动或旋转它们来调整模型的位置和方向。
2. 缩放和拉伸:通过选择模型的一部分或整体,并进行缩放或拉伸操作,可以改变模型的尺寸和比例。
这对调整模型的大小和形状非常有用。
3. 倒角和倾斜:在CAD中,可以通过添加倒角(用于减少边缘的尖锐度)和倾斜(用于改变面的倾斜角度)来修改模型的形状和外观。
4. 切割和融合:通过使用CAD软件中的剖切和融合功能,可以对三维模型进行切割或合并操作。
这对于创建复杂的模型和组件非常有用。
5. 曲线和表面建模:CAD软件通常提供了曲线和表面建模的功能,可以通过将曲线和曲面旋转、偏移和拉伸来创建复杂的三维模型。
三、注意事项和技巧在CAD中创建和编辑三维模型时,有一些注意事项和技巧可以帮助提高效率和准确性:1. 使用坐标和参考点:在进行编辑操作时,使用坐标和参考点可以帮助确保模型的位置、方向和尺寸的准确性。

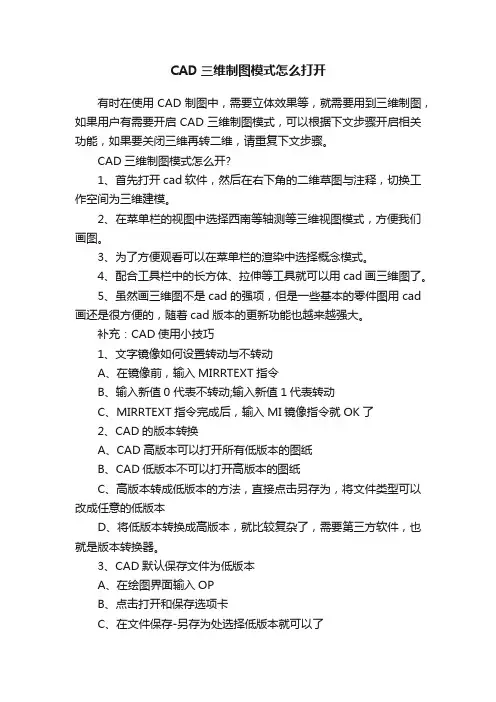

CAD三维制图模式怎么打开有时在使用CAD制图中,需要立体效果等,就需要用到三维制图,如果用户有需要开启CAD三维制图模式,可以根据下文步骤开启相关功能,如果要关闭三维再转二维,请重复下文步骤。
CAD三维制图模式怎么开?1、首先打开cad软件,然后在右下角的二维草图与注释,切换工作空间为三维建模。
2、在菜单栏的视图中选择西南等轴测等三维视图模式,方便我们画图。
3、为了方便观看可以在菜单栏的渲染中选择概念模式。
4、配合工具栏中的长方体、拉伸等工具就可以用cad画三维图了。
5、虽然画三维图不是cad的强项,但是一些基本的零件图用cad 画还是很方便的,随着cad版本的更新功能也越来越强大。
补充:CAD使用小技巧1、文字镜像如何设置转动与不转动A、在镜像前,输入MIRRTEXT指令B、输入新值0 代表不转动;输入新值1代表转动C、MIRRTEXT指令完成后,输入MI镜像指令就OK了2、CAD的版本转换A、CAD高版本可以打开所有低版本的图纸B、CAD低版本不可以打开高版本的图纸C、高版本转成低版本的方法,直接点击另存为,将文件类型可以改成任意的低版本D、将低版本转换成高版本,就比较复杂了,需要第三方软件,也就是版本转换器。
3、CAD默认保存文件为低版本A、在绘图界面输入OPB、点击打开和保存选项卡C、在文件保存-另存为处选择低版本就可以了4、多段线的合并方法A、输入PE指令B、选择需合并的一条线,输入Y,再接着输入JC、选择所有需要合并的线条,就可以了5.填充无效时的解决办法有的时候填充时会填充不出来,除了系统变量需要考虑外,还需要去OP选项里检查一下。
解决方法:OP----显示---应用实体填充(打上勾)6、加选无效时的解决办法正确的设置应该是可以连续选择多个物体,但有的时候,连续选择物体会失效,只能选择最后一次所选中的物体。
解决方法:OP(选项)---选择---SHIFT键添加到选择集(把勾去掉)用SHIFT键添加到选择集“去掉勾”后则加选有效,反之加选无效。
cad怎样绘制三维图形篇一:CAD三维图简单的绘制方法CAD三维图简单的绘制方法CAD绘制三维图只需要按下面几步骤操作就行了,下面以绘制长方体为例。
1. 先绘制一个二维长方体,设置好长宽;2. 在工具栏选择“绘图”→“建模”→“拉伸”→设置高度→按enter键→cad自动将矩形拉伸成长方体。
3. 选择“视图”→“三维视图”→“东南等轴测” →得到如下图形;4. 如果在矩形上面想再画个圆柱,则先点击“视图”→ “俯视图”→再用绘图工具绘制一个矩形;5. 在工具栏选择“绘图”→“建模”→“拉伸”→设置高度→按enter键→cad自动将矩形拉伸成立方体。
6. 选择“视图”→“三维视图”→“东南等轴测” →得到如下图形;7. 绘制好图后,选择“视图”→“动态观察”→“受约束的动态观察” →移动得到想要的侧视效果,保存,再打开图时则是下图效果。
如下图所示;继续组织两周一次的专题学习沙龙和互动式评课沙龙,结合教研活动的主题组织好教师学习、交流。
听展示课的教师对听课内容进行精心、系统的评点,写成评课稿,在两周一次的互动式教学研讨沙龙中进行交流、探讨。
与往年不同的是,在保证互动评课活动开展同时,不影响正常教学,本学期安排8次集体评课活动,其他评课通过qq群来交流、研讨。
指导思想以新一轮课程改革为抓手,更新教育理念,积极推进教学改革。
努力实现教学创新,改革教学和学习方式,提高课堂教学效益,促进学校的内涵性发展。
同时,以新课程理念为指导,在全面实施新课程过程中,加大教研、教改力度,深化教学方法和学习方式的研究。
正确处理改革与发展、创新与质量的关系,积极探索符合新课程理念的生物教学自如化教学方法和自主化学习方式。
本学期,我组将进一步确立以人为本的教育教学理论,把课程改革作为教学研究的中心工作,深入学习和研究新课程标准,积极、稳妥地实施和推进中学英语课程改革。
以新课程理念指导教研工作,加强课程改革,紧紧地围绕新课程实施过程出现的问题,寻求解决问题的方法和途径。
CAD 如何进行三维模型和剖视图制作CAD(Computer-Aided Design,计算机辅助设计)是一种广泛应用于工程设计领域的软件工具,它可以帮助设计师们快速地创建和修改三维模型。
在CAD中,三维模型和剖视图是非常重要的功能,因为它们能够直观地展示设计方案的外观和内部结构。
本文将介绍CAD软件中如何进行三维模型和剖视图的制作。
首先,我们来了解三维模型的制作。
在CAD软件中,通过绘制线条、曲线和面来构建三维物体。
下面是一些常用的工具和技巧:1. 绘制线条和曲线:CAD软件提供了各种绘制工具,如直线、弧线、多段线等。
可以根据需要选择合适的工具进行绘制,然后利用编辑工具对线条和曲线进行调整和修改。
2. 创建和修改面:通过将线条和曲线连接或填充,可以创建面。
可以使用填充工具对面进行颜色和材质的调整。
如果需要修改面的形状,可以使用剪切、偏移、镜像等编辑工具。
3. 三维实体操作:CAD软件支持对三维实体进行操作,如移动、旋转、缩放等。
可以利用这些工具对三维物体进行精细调整,使其符合设计要求。
在制作三维模型时,需要注意以下几点:1. 尺寸和比例:在绘制线条和创建面时,需要准确考虑物体的尺寸和比例,以确保设计的准确度和一致性。
2. 层次结构:为了方便管理和编辑,可以使用CAD软件提供的层次结构功能。
可以将不同的元素和部分分组并分配到不同的层中,以便于调整和修改。
3. 参考图像和草图:如果条件允许,可以导入参考图像或草图,并利用CAD软件提供的寻找点、绘制线条等功能进行参考和引导。
接下来,我们来介绍剖视图的制作。
剖视图是将物体按照某个平面进行切割,以展示其内部结构。
制作剖视图的步骤如下:1. 选择基准面:首先需要选择一个基准面,即从哪个方向进行切割。
可以根据需要选择水平、垂直或倾斜的切割方向。
2. 绘制切割平面:利用CAD软件提供的线条和面绘制工具,绘制一个与基准面平行的切割平面。
可以根据需要调整切割平面的位置和尺寸。
cad 里3d 制图的入门教程篇一:CAD 三维绘图教程与案例,很有用 CAD 绘制三维实体根底AutoCAD 除具有强大的二维绘图功能外,还具备根本的三维造型力气。
假设物体并无简洁的外表曲面及多变的空间构造关系,则使用AutoCAD 可以很便利地建立物体的三维模型。
本章我们将介绍AutoCAD 三维绘图的根本学问。
1、三维模型的分类及三维坐标系;2、三维图形的观看方法;3、创立根本三维实体;4、由二维对象生成三维实体; 5、编辑实体、实体的面和边;11.1 三维几何模型分类在AutoCAD 中,用户可以创立3 种类型的三维模型:线框模型、外表模型及实体模型。
这3 种模型在计算机上的显示方式是一样的,即以线架构造显示出来,但用户可用特定命令使外表模型及实体模型的真实性表现出来。
11.1.1 线框模型 (Wireframe Model) 线框模型是一种轮廓模型,它是用线〔3D 空间的直线及曲线〕表达三维立体,不包含面及体的信息。
不能使该模型消隐或着色。
又由于其不含有体的数据,用户也不能得到对象的质量、重心、体积、惯性矩等物理特性,不能进展布尔运算。
图11-1 显示了立体的线框模型,在消隐模式下也看到后面的线。
但线框模型构造简洁,易于绘制。
11.1.2 外表模型〔Surface Model〕外表模型是用物体的外表表示物体。
外表模型具有面及三维立体边界信息。
外表不透亮,能遮挡光线,因而外表模型可以被渲染及消隐。
对于计算机关心加工,用户还可以依据零件的外表模型形成完整的加工信息。
但是不能进展布尔运算。
如图 11-2 所示是两个外表模型的消隐效果,前面的薄片圆筒遮住了后面长方体的一局部。
图 11-1 线框模型 1 图 11-2 外表模型11.1.3 实体模型实体模型具有线、外表、体的全部信息。
对于此类模型,可以区分对象的内部及外部,可以对它进展打孔、切槽和添加材料等布尔运算,对实体装配进展干预检查,分析模型的质量特性,如质心、体积和惯性矩。
cad三维制图初学入门教程
很多同学会用CAD制作二维图形,但三维图形不知道从何入手。
其实制作三维图形很简单。
下面由店铺告诉大家cad三维制图初学入门教程,快跟我一起来学习吧。
cad三维制图初学入门教程
1.用合并的方法绘制路径。
路径是由几条线合并而成,
2.更改视图。
选择视图/三维视图/西南偏西等轴测。
如下图。
3.更改的视图效果如图。
新建z轴。
1.选择工具/新建/z轴矢量。
2.选择需要建立z轴的位置。
选择端点,拉伸再点。
3.建立好后如下图。
建模
1.建好后。
在z轴上绘制你需要的截面。
2.选择绘图/建模/拉伸。
3.选择拉伸的对象,选好后回车确定。
4.按右键选择路径。
5.选择你所需的路径,并按回车确定。
6.效果图如下。
真实效果
1.选择视图/视觉样式/真实。
2.最终效果如图。
CAD三维制图的方法图纸是设计人员的意图的表达,一套好的图纸,是用最少的篇幅,表达出最全面的信息,它是设计人员的所有语言,让缺少专业读图基本技能的非专业人员——甲方、施工人员都能读懂,尤其在技术交底方面有优势。
另外,在三视图完成后,可以旁边放一个透视图或轴测图,一是便于自己审视尺寸比例关系,二又有助于别人正确读图。
1、橱柜2一、首先要熟悉的三维制图,第一部分是建模,而建模前首先要熟悉的就是以下几点:1 、等轴测视图;2 、实体创建,包括实体编辑;3 、熟练应用坐标系统;4 、根据我的经验,尽量选用东北等轴测视图。
二、实体创建视图没什么好说的。
接下来说实体创建,实体创建软件提供了几种办法: a 、基本实体(图中 2 ), b 、由面域通过拉伸或旋转创建(图中 3 ), c 、稍为复杂的图形基本可以用“实体”及“实体编辑”工具栏的其余命令实现。
其中用的最多的是布尔运算(图中 4 )。
了解和熟悉这些命令的办法很简单,鼠标放在相应图标上,左下角有提示。
在操作过程中,请一定多留意,命令提示栏的内容,没事都试试,你会有惊三、实体创建中要注意的实体创建中最要注意的是,像做任何事一样,心中必须要有整体,在此基础上,要有合理分解的思想。
下图示意:如上,亭子(包括石桌石凳)在实际绘制过程中,仅仅分解成了共大小不同的 7 个部件。
在实际作图中,要习惯于先粗后细,主要是借助图块的定义和在位编辑。
可以用最省事的,带“基点复制”后“粘贴为块”的办法,手不用太快也 2 秒搞定。
先搞好定位,布置位置后,用复制到空白处的图块,做在位编辑,进行细化。
改图或调整尺寸也很方便。
熟练以后,绘图用的时间远远小于你思考和构思的时间。
【 AutoCAD 三維建模 1 】 - 概述、基本命令 by. Shaonx 〖概述〗在眾多的輔助製圖軟體裏, AutoCAD 的平面二維製圖功能是首屈一指的。
而AutoCAD 在三維製圖方面,是顯得比其他參數化三維軟體欠缺些,但隨著AutoCAD 的版本不斷升級,其三維製圖功能必將會越來越完善,在最近的 2007 、2008 版本裏,三維功能已經新增了很多,強大了不少,像“掃掠”、“放樣”、“螺旋”、“多段體”……等等,同時,在“渲染”上,也有了很大的進步,越來越接近 3DMAX 的渲染方式。
CAD三维制图的方法
笔者于2003年在北京一家橱柜公司时,曾自行摸索了一套三维制图的方法。
后来在从事集
成家居、和室、园林等方面的设计工作中,又不时使用。
个人认为简单的CAD三维制图、三维设计在有些时候是很好用的,起码以下两种情况挺好用:一是空间不大,如一个厨房、卫生间、一间和室;二是单体,如一个亭子、花架、座凳等等。
图纸是设计人员的意图的表达,一套好的图纸,是用最少的篇幅,表达出最全面的信息,它是设计人员的所有语言,让缺少专业读图基本技能的非专业人员——甲方、施工人员都能读懂,尤其在技术交底方面有优势。
另外,在三视图完成后,可以旁边放一个透视图或
轴测图,一是便于自己审视尺寸比例关系,二又有助于别人正确读图。
1、橱柜
2
一、首先要熟悉的
三维制图,第一部分是建模,而建模前首先要熟悉的就是以下几点:
1、等轴测视图;
2、实体创建,包括实体编辑;
3、熟练应用坐标系统;
4、根据我的经验,尽量选用东北等轴测视图。
二、实体创建
视图没什么好说的。
接下来说实体创建,实体创建软件提供了几种办法:a、基本实体(图中2), b、由面域通过拉伸或旋转创建(图中3),c、稍为复杂的图形基本可以用“实体”及“实体编辑”工具栏的其余命令实现。
其中用的最多的是布尔运算(图中4)。
了解和熟悉这些命令的办法很简单,鼠标放在相应图标上,左下角有提示。
在操作过程中,请一定多留意,命令提示栏的内容,没事都试试,你会有惊
三、实体创建中要注意的
实体创建中最要注意的是,像做任何事一样,心中必须要有整体,在此基础上,要有合理分解的思想。
下图示意:
如上,亭子(包括石桌石凳)在实际绘制过程中,仅仅分解成了共大小不同的7个部件。
在实际作图中,要习惯于先粗后细,主要是借助图块的定义和在位编辑。
可以用最省事的,带“基点复制”后“粘贴为块”的办法,手不用太快也2秒搞定。
先搞好定位,布置位置后,用复制到空白处的图块,做在位编辑,进行细化。
改图或调整尺寸也很方便。
熟练以后,绘图用的时间远远小于你思考和构思的时间。
【AutoCAD三維建模1 】- 概述、基本命令by. Shaonx 〖概述〗
在眾多的輔助製圖軟體裏,AutoCAD的平面二維製圖功能是首屈一指的。
而AutoCAD在三維製圖方面,是顯得比其他參數化三維軟體欠缺些,但隨著AutoCAD的版本不斷升級,其三維製圖功能必將會越來越完善,在最近的2007、2008版本裏,三維功能已經新增了很多,強大了不少,像“掃掠”、“放樣”、“螺旋”、“多段體”……等等,同時,在“渲染”上,也有了很大的進步,越來越接近
3DMAX的渲染方式。
因此,我們有理由相信,在不遠的將來,AutoCAD的三維功能必將會有一個質的飛躍,像其強大的二維功能一樣,在三維製圖方面同樣會傲視群雄。
下圖為CAD2004和2008的建模工具條的對比:
我在過去畫過三維立體圖,畫過建築裝潢的效果圖,但都是在3DMAX裏做建模,完成渲染的,而用AutoCAD來做建模,我也是剛開始接觸,慢慢摸索、慢慢學習。
因此,本系列屬於比較初級的,主要是針對廣大的CAD三維的初學者的,請各位CAD三維的高手們不要笑話。
在此【AutoCAD三維建模】系列裏,我搜集了很多有關的資料,看了很多的有關三維的介紹,也準備了大量的三維習題,準備和大家一起,一邊摸索,一邊學習。
通過對三維習題由簡而繁的理解、講解、繪製,和大家一起來逐漸熟練各種CAD三維命令的運用。
大家可以跟在主題帖的後面來學習繪製。
希望通過本系列的摸索、學習後,大家的三維建模水平能有所提高。
由於我是初始接觸AutoCAD三維建模,因此在以後的講解中,難免有很多不足、不對之處,請各位及時提出,大家共同學習、提高。
我呢,也盡我之最大所能,盡可能講的完美點。
本系列,是專門研究AutoCAD三維建模的,有關渲染方面,將在以後設一個專門的系列。
考慮到很多朋友都在用AutoCAD的2004版、2005版和2006版,而用2007版和2008版的少點。
同時2004、05、06版是同屬於AutoCAD的R18系列,因此,我基本上使用2004版的CAD來做習題講解,其實各版本的基本命令的用法都是大同小異,除非是07、08版的新增命令(這些將在大部分命令講完後接著再介紹)。
由於本人的工作較忙,再加上還有很多平面二維的習題要解答,因此,本系列為不定期版,我盡力抓緊,做好一期出一期,敬請大家關注。
〖準備工作〗
CAD的三維命令很多,也有專門的工具條,大家知道使用工具條命令很方便。
輸入命令或快捷命令,對現在的年輕人來講很方便,但對我來講就很困難,因此,我一直比較喜歡用工具條命令。
將工具條命令拉到介面上來,其實很方便,只要將滑鼠的指標移到介面上任意工具條的的空白處,點擊滑鼠右鍵,就會出現如下圖的下拉功能表,在需要用
的工具條名稱前打上勾,工具條命令就出現在介面上,然後可以將工具條移動到合適的位置上。
請看下圖:
對於三維的基本命令,我看了CAD三維高手的介紹後,覺得很有道理,因此在這裏也建議剛入門學三維的朋友暫時先放棄那些“實體命令”,像“長方體”、“圓環”、“圓錐體”……等等,而所有的圖形都從二維線條畫起,雖然一開始會感覺麻煩點,但只要多用幾次,就會感覺得心應手了。
而且對今後的進一步的建模,會有很大的幫助。
從二維線條到三維實體,首先要將二維線條做成面域(方法見:
/read.php?tid=449873),然後通過“拉升”、“旋轉”兩大三維建模最主要的命令,完成從二維平面向三維實體的轉換。
要想獲得各種各樣的三維實體,除了上面介紹的兩大命令外,還要經常用到“布耳運算”,就是平常所說的“並集”、“差集”、“交集”。
有了“拉升建模”、“旋轉建模”、“並集”、“差集”、“交集”這5大命令,再加上三維實體編輯中比較重要的“剖切”命令,有了這主要的6大命令,相當多的三維圖就可以畫出來了!當然以後還要用到其他一幫子命令,諸如:三維實體編輯命令、定位觀察命令、曲面建模命令、各種USC命令等等。
三維建模經常要用到的工具條如下圖:
〖基本命令〗
下面就對AutoCAD三維建模的命令作一介紹,基本的三維命令,從CAD2000版,一直到最近的CAD2008版,其使用的方法都是差不多的,對於CAD2007版以後新增的三維命令,將稍遲點,在本系列的後面再作介紹。
這裏,我對這些基本三維命令的介紹,是使用所搜集的視頻檔作簡單的基本操作介紹,各命令的詳細使用技巧,將在後續中,結合三維習題的分析講解中作比較詳盡的介紹,因此,大家可以先下載回去慢慢品味,熟悉一下各個命令的基本操作。
這樣,在以後的三維習題講解中,對應用到的命令的具體使用,大家就會有更深的印象。
這些視頻雖然是CAD2000版的,但其有聲有色,還是很有幫助的。
即使到CAD2004,甚至到CAD2008,其基本命令的操作也是差不多的。
因此,大家就大可不必因自己現在使用何版本,而花費大量的時間去搜集何版本的視屏教程。
第一部分:主要命令:
(一)、兩大最主要的三維建模命令——“拉升”、“旋轉”
(二)、不可或缺的布耳運算命令——“並集”、“差集”、“交集”
(三)、最主要的實體編輯命令——“剖切”
第二部分:輔助命令:
(四)、實體編輯命令——“切割”、“干涉”
(五)、實體編輯命令——“拉升面”、“刪除面”、“複製面”、“著色面”、“複製邊”、“著色邊”
(六)、實體編輯命令——“壓印”、“清除”、“分割”、“抽殼”
(七)、使用二維平面命令——“倒角”、“倒圓角”、“分解”
(八)、三維操作命令——“三維陣列”、“三維鏡像”、“三維旋轉”
第三部分:其他命令:
(九)、多個UCS命令——“UCS工具條”、“UCS-2工具條”
(十)、曲面命令——“三維面”、“邊”、“三維網格” 、“直紋曲面”、“邊界曲面”
(十一)、三維實體命令——“長方體”、“圓柱體”、“圓錐體” 、“圓環”
除了以上介紹的十一大類命令以外,還有一些是經常要用到的命令,如下圖:
由於這些經常要用的命令比較簡單,好用,因此這裏就不做詳細的介紹。
