cad三维制图详细的教程

cad三维建模入门教程CAD三维建模入门教程第一章：介绍CAD三维建模1.1 什么是CAD三维建模？CAD三维建模是利用计算机辅助设计（CAD）软件进行三维物体建模的过程。

通过CAD三维建模，设计师可以在计算机环境中创建、编辑和展示三维物体，以便用于各种设计和制造任务。

1.2 CAD三维建模的应用领域CAD三维建模被广泛应用于工程、建筑、汽车、航空航天等行业。

它可以帮助设计师创建精确的三维模型，进行可视化设计和分析，并提高生产效率。

第二章：CAD三维建模软件介绍2.1 市场上常见的CAD三维建模软件市场上有许多CAD三维建模软件可供选择，如AutoCAD、SolidWorks、CATIA、Pro/ENGINEER等。

它们各具特点，适用于不同的设计任务和行业需求。

2.2 选择CAD三维建模软件的考虑因素在选择CAD三维建模软件时，可以考虑软件的功能、易用性、兼容性、价格等因素。

不同的软件可能适用于不同的用户和项目。

第三章：CAD三维建模基础知识3.1 坐标系和坐标系转换在CAD三维建模中，坐标系是一个重要的概念。

了解如何定义和使用坐标系，以及如何进行坐标系之间的转换，是进行三维建模的基础。

3.2 几何元素的创建在CAD三维建模中，可以通过绘制线段、多边形、曲线等基本几何元素来创建三维物体的基本形状。

掌握几何元素的创建技巧，对于进行精确的三维建模非常重要。

第四章：CAD三维建模技巧与操作4.1 构建复杂几何体除了基本的几何元素外，CAD三维建模软件还提供了各种工具和命令，可以帮助设计师构建复杂的几何体，如旋转体、扫掠体、拉伸体等。

4.2 进行材质和纹理的编辑CAD三维建模软件还可以对模型进行材质和纹理的编辑，以使其更加逼真。

设计师可以选择合适的材质、调整光照效果，以及应用纹理贴图等。

第五章：CAD三维建模实例5.1 设计一个简单的房屋模型通过一个房屋模型的设计实例，介绍CAD三维建模的实际操作步骤。

CAD三维建模实例操作
一、工作环境配置
1.启动 AutoCAD 软件，主菜单栏中打开新的空白图形，在图形显示
区右击鼠标，打开菜单栏，点击“视口”，进入视口管理菜单中，点击
“新建视口”；
3.选择剖视视角，设置剖视角度和比例，点击“确定”，保存当前设置；
二、建模步骤
1.在空白图形上，从主菜单栏中选择“建模”，进入建模的环境中，
使用拉伸、修剪、旋转、复制、测量等功能进行建模；
2.在建模的界面中，依次选择拉伸、修剪、旋转、复制、测量等功能，将设计稿中的图形复制出来；
3.根据设计稿，以立方体、球体等几何图形作为起始点，运用拉伸、
修剪、旋转等功能对几何图形进行模型形成；
4.一步步拉伸、修剪、旋转等操作，慢慢拼接出实体模型，并且可以
更改立体模型的大小、颜色、材质等；
5.处理好各个物体的位置、大小和材质，最终拼接出3D模型，可以
再次查看视口中的显示。

cad三维制图实例教程详解
三维图形不简单，因为它跟二维图形空间不同，那么今天小编给大家带来cad三维制图实例教程。

下面是店铺整理的方法，希望能给大家解答。

cad三维制图实例教程一
1、首先打开CAD2008软件，单击-cad经典。

2、选择-三维建模。

3、三维建模后选择右边-模型。

4、如下图可以看到画出来的模型。

5、在单击-模型-渲染-渲染。

6、可以看到如下图三维图效果。

cad三维制图实例教程二
01、画椭圆90*55
02、再画一个椭圆200*100
03、小椭圆往下移28高
04、绘制四条R100的弧线，要连接两个椭圆啊!记得利用USC来画啊!
05、再复制一个椭圆90*55离200*100椭圆高80
06、绘制四条R200的弧线，要连接两个椭圆啊!
07、画一个点离小椭圆往上移28高
08、利用USC画两椭圆相交与点和90*55椭圆
09、修剪两个椭圆。

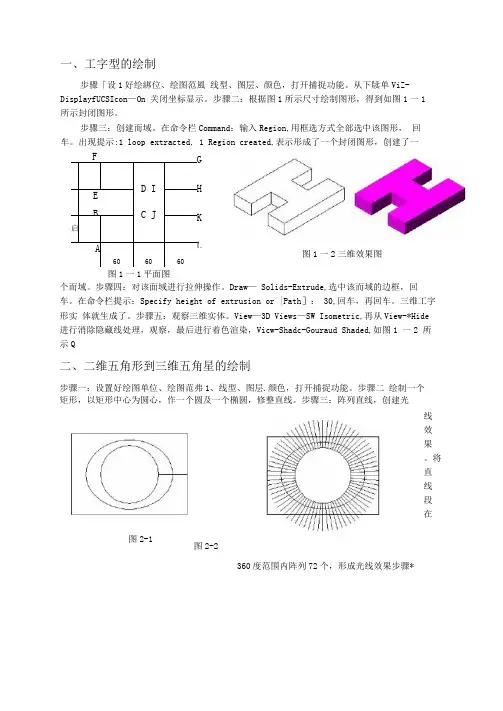

一、工字型的绘制步骤「设1好绘綁位、绘图范風 线型、图层、颜色，打开捕捉功能。

从下牍单ViZ- DisplayfUCSIcon —On 关闭坐标显示。

步骤二：根据图1所示尺寸绘制图形，得到如图1一1 所示封闭图形。

步骤三：创建而域。

在命令栏Command ：输入Region,用框选方式全部选中该图形， 回车。

出现提示:1 loop extracted, 1 Region created,表示形成了一个封闭图形，创建了一个而域。

步骤四：对该面域进行拉伸操作。

Draw — Solids-Extrude,选中该而域的边框，回 车。

在命令栏提示：Specify height of extrusion or |Path ］： 30,回车，再回车。

三维工字形实 体就生成了。

步骤五：观察三维实体。

View —3D Views —SW Isometric,再从View-*Hide 进行消除隐藏线处理，观察，最后进行着色渲染，Vicw-Shadc-Gouraud Shaded,如图1 一2 所示Q二、二维五角形到三维五角星的绘制步骤一：设置好绘图单位、绘图范弗1、线型、图层.颜色，打开捕捉功能。

步骤二 绘制一个 矩形，以矩形中心为圆心，作一个圆及一个椭圆，修整直线。

步骤三：阵列直线，创建光图2-2360度范围内阵列72个，形成光线效果步骤*D I C JEB启A606060线 效 果 。

将 直 线 段 在F图1一1平面图G H K L图1一2三维效果图图2-1步骤四：修整直线。

以椭圆为边界，将直线每隔一条修剪至椭圆；同时以矩形为边界，将矩形 外的线条全部修剪至矩形：矩形内没修的剪线条延伸至矩形。

步骤五：绘制五角形。

在上图 的旁边绘制一个圆，再绘制这个圆的内接正五边形。

将五边形的五个端点连成宜线，修剪掉每 边的中间部分就得到五角形。

步骤六：绘制五角星。

先用交叉窗口选择的方法将五角形做成 而域，再将英拉伸成髙度为30、角度为30的五角星。

在CAD中制作三维模型的步骤CAD（Computer-Aided Design）是计算机辅助设计的缩写，它是一种广泛应用于工程设计领域的软件工具。

使用CAD软件，人们可以通过计算机进行三维模型的设计和建模。

下面将介绍在CAD中制作三维模型的基本步骤。

1. 选择适合的CAD软件首先，根据个人需求和使用习惯选择一个适合的CAD软件。

市面上有许多知名的CAD软件可供选择，如AutoCAD、SolidWorks、CATIA等。

选择一个易于使用且具备建模和实时渲染等功能的软件。

2. 创建新的模型启动CAD软件后，点击“新建”按钮或菜单选项以创建一个新的模型文件。

根据需要选择合适的模型类型，例如平面模型、立体模型或曲面模型。

3. 绘制基础几何图形使用CAD软件的绘图工具，如直线、圆、矩形等，在建模界面上绘制基础的几何图形。

通过组合和变换这些图形，逐步搭建出所需的三维模型的基本形状。

4. 进行形状编辑和变形通过CAD软件的编辑和变形工具，如拉伸、旋转、扔掉、倒圆等，对绘制的基础几何图形进行进一步的编辑和变形。

可以调整图形的大小、形状和位置，以实现三维模型的精细化调整。

5. 添加细节和功能性元素在基本形状的基础上，可以使用CAD软件提供的绘图和设计工具，进行更加细致的设计。

例如，添加棱角、倒角、斜面和孔洞等细节，以及任何所需的功能性元素。

6. 进行纹理和材质的设置使用CAD软件中的纹理和材质编辑工具，对模型表面进行设置。

可以选择不同的纹理和材质效果，添加颜色、纹理和反射效果，以使模型更加真实和具有视觉冲击力。

7. 添加光照和渲染效果通过CAD软件的光照和渲染功能，调整模型的光照效果和渲染效果。

通过添加光源、调整光线的角度和强度，以及设置阴影和反射等参数，使模型在呈现时更具逼真感。

8. 检查和修正错误在完成模型的建模和设计后，使用CAD软件的分析工具进行检查，以发现潜在的错误和问题，如重叠面、缺失面等。

及时修正这些错误，确保模型的准确性和可操作性。

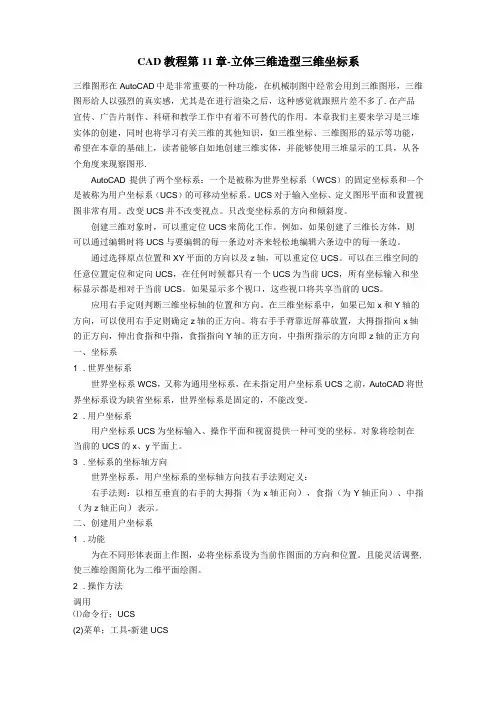

CAD教程第11章-立体三维造型三维坐标系三维图形在AutoCAD中是非常重要的一种功能，在机械制图中经常会用到三维图形，三维图形给人以强烈的真实感，尤其是在进行渲染之后，这种感觉就跟照片差不多了.在产品宣传、广告片制作、科研和教学工作中有着不可替代的作用。

本章我们主要来学习是三堆实体的创建，同时也将学习有关三维的其他知识，如三维坐标、三维图形的显示等功能，希望在本章的基础上，读者能够自如地创建三维实体，并能够使用三堆显示的工具，从各个角度来现察图形.AutoCAD提供了两个坐标系：一个是被称为世界坐标系（WCS）的固定坐标系和一个是被称为用户坐标系（UCS）的可移动坐标系。

UCS对于输入坐标、定义图形平面和设置视图非常有用。

改变UCS并不改变视点。

只改变坐标系的方向和倾斜度。

创建三维对象时，可以重定位UCS来简化工作。

例如，如果创建了三维长方体，则可以通过编辑时将UCS与要编辑的每一条边对齐来轻松地编辑六条边中的每一条边。

通过选择原点位置和XY平面的方向以及z轴，可以重定位UCS。

可以在三维空间的任意位置定位和定向UCS，在任何时候都只有一个UCS为当前UCS，所有坐标输入和坐标显示都是相对于当前UCS。

如果显示多个视口，这些视口将共享当前的UCS。

应用右手定则判断三维坐标轴的位置和方向。

在三维坐标系中，如果已知x和Y轴的方向，可以使用右手定则确定z轴的正方向。

将右手手背靠近屏幕放置，大拇指指向x轴的正方向，伸出食指和中指，食指指向Y轴的正方向，中指所指示的方向即z轴的正方向一、坐标系1 .世界坐标系世界坐标系WCS，又称为通用坐标系，在未指定用户坐标系UCS之前，AutoCAD将世界坐标系设为缺省坐标系，世界坐标系是固定的，不能改变。

2 .用户坐标系用户坐标系UCS为坐标输入、操作平面和视窗提供一种可变的坐标。

对象将绘制在当前的UCS的x、y平面上。

3 .坐标系的坐标轴方向世界坐标系，用户坐标系的坐标轴方向技右手法则定义：右手法则：以相互垂直的右手的大拇指（为x轴正向），食指（为Y轴正向）、中指（为z轴正向）表示。

cad三维建模的方法和步骤三维建模是CAD的一个绘制三维图形功能，使用三维建模可以绘制非常多的三维图形。

那么大家知道cad三维建模的方法和步骤吗?下面是店铺整理的cad三维建模的方法和步骤，希望能给大家解答。

cad三维建模的方法和步骤步骤一、首先利用CAD软件在画布中绘制一个侧面的框架一，如图所示：1、首先绘制一个框架的轮廓线，我们利用CAD命令【PL】或者【L】来绘制轮廓线，然后设置两条线的夹角在65度左右。

2、然后利用【F】命令，绘制圆角，3、然后在A和B1两点之间做一个圆弧，设置圆弧的高度在12，如图所示：4、然后我们选择下面的直线进行删除。

步骤二、然后绘制另一侧的框架和底部的框架。

如图所示：1、点击菜单栏中的视图，然后选择东南等轴测按钮，然后将一个视点设置为东南等轴测，接着绕X轴旋转-90度、2、复制前面的框架，然后在距离为250的地方进行粘贴。

3、然后利用PL命令才绘制底部的框架。

步骤三、设置好视图，然后利用直线命令，在F的坐标50,0,0，输入距离为250，得到直线FG。

同理，我们也绘制HJ，如图所示：步骤四、绘制顶部的拉伸圆，首先我们设置好合适的视图，然后设置工具箱中的圆命令，在圆心C点，做一个半径为5的圆，同理，我们在圆心C'处也做一个圆，如图所示：步骤五、拉伸实体对象，启动拉伸命令，然后选择路径选项，选择FG，接着点击菜单栏中的视图，然后着色，最后点击体着色。

如图所示：步骤六、绘制顶部小球。

首先设置好视图，之后，我们绘制小球，启动球体命令，然后球心在0.0.10，半径设置为12.如图所示：步骤七、绘制公告板，首先启动_3DFACE三维面命令，然后利用自动捕捉，from 基点: (单击点F)<偏移>: @10,-10，指定第一点K，(光标移向Y的负方向)230↙，输入距离指定第二点L，(光标向X方向移)330↙，输入距离指定第三点M， (光标向Y的负方向移)230↙，输入距离指定第四点N。

cad三维制图详细步骤教程
制作三维图形有的图形步骤非常多，所以有些小伙伴们不知道如何入手。

跟着小编走，下面由店铺告诉大家cad三维制图详细步骤教程，快跟我一起来学习吧。

cad三维制图详细步骤教程
1、作图之前首先要学会用图层，这样便于管理图层(如冻结、隐藏)，一般如下方法建些(1-2d、1-墙体、1-地面、1-顶棚、1-家具)[图层名称因个人习惯]。

2、图层做好后直接插入cad平面图，把它放在1-2d图层，然后把该图层冻结(作为建模的参考图层)。

3、用多义线把要表现的区域(墙体)轮廓绘制好，扁移280[一个墙体厚]，用ext命令拉伸2650[墙高], 再用su命令布尔运算就可得到墙体，用类似的方法做出门洞和墙面壁龛。

把建好的墙体模放在1-墙体图层中。

4、做好后的渲染图
5、依次用ext命令拉伸做好地面[模放在1-地面图层]和平顶[模放在1-吊顶层]。

6、做好后地面渲染图。

7、做好后平顶渲染图。

8、再用ext和su命令依次建好门窗及门窗套和窗帘[模放在1-门窗图层]。

9、把1-吊顶图层隐藏掉，rr渲染命令后得到墙体、地面、及门窗的简单表图。

10、接着建出吊顶造型模[模放在1-顶棚图层]
11、rr渲染命令后得到墙体、地面、门窗及顶棚的简单表现图。

12、建墙面造型和其他造型。

13、用i命令插入cad家具模块[模放在1-家具图层]
14、rr渲染命令后得到墙体、地面、门窗、墙面造型及家具的简单表现图。

CAD三维建模教程详解
一、CAD三维建模的基本步骤
1、准备应用：参照程序和设置文件，准备使用CAD创建三维模型。

2、创建模型：选择所需的建模工具，根据建模规则创建三维模型的
形体和细节。

3、定义结构：定义模型的结构，确定构件的尺寸，形状，加工参数
的大小和定值，以及构件的定向关系和轴向对齐。

4、绘制实体：通过绘制构件的轴线和点，构建三维模型，以及模型
的实体。

5、计算模型：根据建模规则，使用计算器，对模型作出相应的计算，以计算出模型的尺寸，曲率，加工条件，以及模具的实体属性。

6、加工模型：使用加工程序对模型进行加工，包括减薄，拉伸，倒角，车削，磨削，锻造，铸造等加工方式。

7、完成模型：将模型加工完成，生成模型的完整结构，有模具、结构、细节等信息。

二、CAD三维建模的具体操作
1、绘制轴线：在CAD软件中绘制直线，绘制椭圆，绘制圆弧等轴线，用于构建模型的边界和基本部件。

2、绘制实体：在轴线的基础上，添加构件的其他构建属性，如支撑点，分段，边缘，螺纹，曲线等，用于构建模型的实体表面。

怎么使用中望CAD制作三维图
三维图形用CAD制作其实非常方便，今天我们用更方便的中望CAD制作纸篓举例，下面由店铺告诉大家怎么使用中望CAD制作三维图，快跟我一起来学习吧。

使用中望CAD制作三维图的方法一
建一个圆柱体，在XZ面插入草图，创建方程式正弦曲线：
创建圆锥体，将曲线投影到圆锥面上：
对第三步创建的圆锥体进行抽壳及分割命令，得到下图效果：
使用中望CAD制作三维图的方法二
1.首先打开cad软件，然后在右下角的二维草图与注释，切换工作空间为三维建模。

2.在菜单栏的视图中选择西南等轴测等三维视图模式。

3.为了方便观看可以在菜单栏的渲染中选择概念模式。

4.配合工具栏中的长方体、拉伸等工具就可以用cad画三维图了。

5.虽然画三维图不是cad的强项，但是一些基本的零件图用cad 画还是很方便的。

CAD三维绘图教程CAD（计算机辅助设计）是一种广泛应用于工程设计领域的软件，它可以用来进行二维和三维绘图，帮助设计师更加高效地创建和修改设计图纸。

本教程将详细介绍CAD软件的使用技巧和三维绘图的基本步骤。

第一步：启动CAD软件。

双击桌面上的CAD图标，等待软件完全加载并打开。

第二步：选择图形模式。

CAD软件通常提供了多种绘图模式，如草图模式、模型模式等。

在三维绘图中，我们需要选择模型模式，以便可以进行三维物体的创建和编辑。

第三步：设置坐标系。

CAD软件使用了坐标系来定位和测量绘图中的元素。

通过设置坐标系的原点和方向，可以更好地控制三维物体的位置和方向。

在CAD菜单中选择“设置坐标系”选项，按照提示进行设置。

第四步：绘制基本几何图形。

CAD软件提供了多种基本几何图形的绘制工具，如直线、圆形、矩形等。

通过点击工具栏上对应的图标，您可以选择所需的绘图工具，然后在绘图区域中点击鼠标完成绘制。

第五步：编辑三维物体。

在完成基本几何图形的绘制后，您可以使用CAD提供的编辑工具来修改这些图形，以创建出您所需的三维物体。

例如，您可以使用拉伸工具将二维图形拉伸为三维模型，或者使用旋转工具在三维空间中旋转图形。

第六步：添加材质和纹理。

为了使三维物体更加真实和具有立体感，您可以为其添加不同的材质和纹理。

CAD软件通常提供了丰富的材质和纹理库，您可以根据需要进行选择和应用。

第七步：进行渲染和展示。

完成三维模型的创建和编辑后，您可以使用CAD软件提供的渲染功能，将模型渲染成逼真的图像。

此外，还可以使用CAD的展示功能，添加光照效果和投影，使模型更加生动。

第八步：保存和导出。

在您完成了三维模型和渲染效果的设计后，不要忘记保存您的设计。

CAD软件通常支持多种文件格式的保存和导出，如dwg、dxf等。

选择适合您需求的文件格式，并将设计保存到指定位置。

通过上述八个步骤，您可以轻松使用CAD软件进行三维绘图。

然而，CAD软件并不仅仅局限于以上功能，它还提供了许多高级技巧和功能，如建模、动画等。

cad三维制图初学入门教程
很多同学会用CAD制作二维图形，但三维图形不知道从何入手。

其实制作三维图形很简单。

下面由店铺告诉大家cad三维制图初学入门教程，快跟我一起来学习吧。

cad三维制图初学入门教程
1.用合并的方法绘制路径。

路径是由几条线合并而成，
2.更改视图。

选择视图/三维视图/西南偏西等轴测。

如下图。

3.更改的视图效果如图。

新建z轴。

1.选择工具/新建/z轴矢量。

2.选择需要建立z轴的位置。

选择端点，拉伸再点。

3.建立好后如下图。

建模
1.建好后。

在z轴上绘制你需要的截面。

2.选择绘图/建模/拉伸。

3.选择拉伸的对象，选好后回车确定。

4.按右键选择路径。

5.选择你所需的路径，并按回车确定。

6.效果图如下。

真实效果
1.选择视图/视觉样式/真实。

2.最终效果如图。

CAD 3D建模技巧：使用旋转命令和轴线3D建模是一种使用计算机软件创建三维对象的技术。

在这方面，CAD软件（如AutoCAD）是最常用的工具之一。

在CAD软件中，使用旋转命令和轴线可以方便地创建各种复杂的3D模型。

本文将介绍如何使用旋转命令和轴线来进行CAD 3D建模。

1. 创建轴线在CAD软件中，轴线是一个辅助工具，用于确定旋转操作的中心轴。

首先，选择“绘图”菜单中的“线”命令。

然后，依次单击模型中的起始点和终点，以确定轴线的位置和方向。

2. 使用旋转命令一旦轴线创建完成，即可使用旋转命令对对象进行旋转。

选择“修改”菜单中的“旋转”命令，然后选择要旋转的对象。

根据提示，选择轴线作为旋转的中心轴。

接下来，输入旋转角度并按下“Enter”键。

对象将会绕着轴线进行旋转。

3. 旋转命令选项在旋转命令中，有几个选项可以调整旋转的方式。

- 基点（Base Point）选项允许您定义旋转的基准点。

在选择轴线之前，选择基准点可以将轴线放置在所需的位置上。

- 对象（Object）选项允许您选择要旋转的对象。

如果没有特定选择对象，使用该选项可以在旋转命令中进行选择。

- 复制（Copy）选项可以在旋转对象的同时创建一个副本。

这在需要保留原始对象的同时进行旋转操作时非常有用。

4. 旋转命令的应用场景使用旋转命令和轴线，可以实现多种3D建模任务。

- 创建旋转体：通过将一个平面图形绕轴线旋转，可以创建旋转体，如圆柱体、圆锥体等。

选择平面图形后，使用旋转命令指定轴线和旋转角度即可完成旋转体的创建。

- 旋转零件：在3D建模过程中，有时需要将一个零件旋转到正确的位置。

通过选择零件和指定旋转轴线，可以将其自由旋转到所需位置。

- 调整模型：如果需要微调模型的角度或方向，使用旋转命令可以轻松实现。

选择模型并指定旋转轴线和旋转角度，即可调整模型的姿态。

5. 注意事项和技巧- 在选择轴线时，应确保其位于预期的旋转中心位置。

使用点、直线等基本图形作为参考对象，可以更准确地确定轴线位置。
