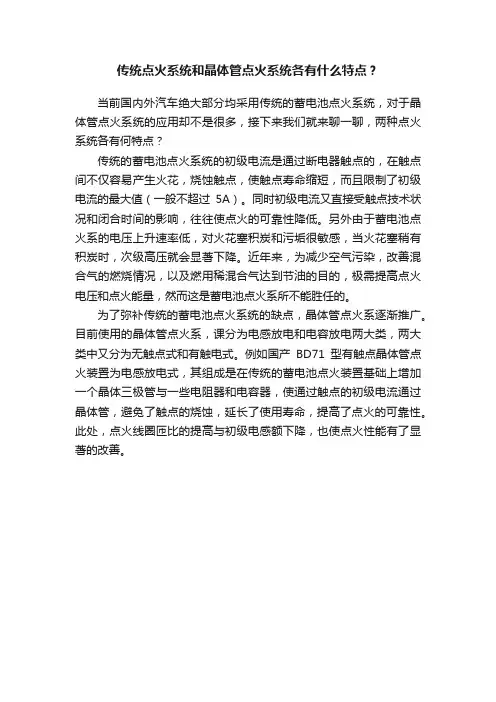

传统点火系统和晶体管点火系统各有什么特点?
当前国内外汽车绝大部分均采用传统的蓄电池点火系统,对于晶体管点火系统的应用却不是很多,接下来我们就来聊一聊,两种点火系统各有何特点?
传统的蓄电池点火系统的初级电流是通过断电器触点的,在触点间不仅容易产生火花,烧蚀触点,使触点寿命缩短,而且限制了初级电流的最大值(一般不超过5A)。
同时初级电流又直接受触点技术状况和闭合时间的影响,往往使点火的可靠性降低。
另外由于蓄电池点火系的电压上升速率低,对火花塞积炭和污垢很敏感,当火花塞稍有积炭时,次级高压就会显著下降。
近年来,为减少空气污染,改善混合气的燃烧情况,以及燃用稀混合气达到节油的目的,极需提高点火电压和点火能量,然而这是蓄电池点火系所不能胜任的。
为了弥补传统的蓄电池点火系统的缺点,晶体管点火系逐渐推广。
目前使用的晶体管点火系,课分为电感放电和电容放电两大类,两大类中又分为无触点式和有触电式。
例如国产BD71型有触点晶体管点火装置为电感放电式,其组成是在传统的蓄电池点火装置基础上增加一个晶体三极管与一些电阻器和电容器,使通过触点的初级电流通过晶体管,避免了触点的烧蚀,延长了使用寿命,提高了点火的可靠性。
此处,点火线圈匝比的提高与初级电感额下降,也使点火性能有了显著的改善。

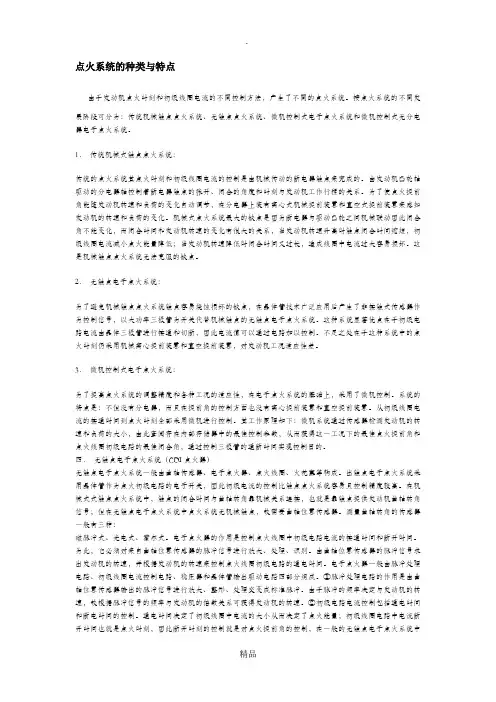

点火系统的种类与特点由于发动机点火时刻和初级线圈电流的不同控制方法,产生了不同的点火系统。
按点火系统的不同发展阶段可分为:传统机械触点点火系统、无触点点火系统、微机控制式电子点火系统和微机控制式无分电器电子点火系统。
1.传统机械式触点点火系统:传统的点火系统其点火时刻和初级线圈电流的控制是由机械传动的断电器触点来完成的。
由发动机凸轮轴驱动的分电器轴控制着断电器触点的张开、闭合的角度和时刻与发动机工作行程的关系。
为了使点火提前角能随发动机转速和负荷的变化自动调节,在分电器上装有离心式机械提前装置和真空式提前装置来感知发动机的转速和负荷的变化。
机械式点火系统最大的缺点是因为断电器与驱动凸轮之间机械联动因此闭合角不能变化,而闭合时间和发动机转速的变化有很大的关系,当发动机转速升高时触点闭合时间缩短,初级线圈电流减小点火能量降低;当发动机转速降低时闭合时间又过长,造成线圈中电流过大容易损坏。
这是机械触点点火系统无法克服的缺点。
2.无触点电子点火系统:为了避免机械触点点火系统触点容易烧蚀损坏的缺点,在晶体管技术广泛应用后产生了非接触式传感器作为控制信号,以大功率三极管为开关代替机械触点的无触点电子点火系统。
这种系统显著优点在于初级电路电流由晶体三极管进行接通和切断,因此电流值可以通过电路加以控制。
不足之处在于这种系统中的点火时刻仍采用机械离心提前装置和真空提前装置,对发动机工况适应性差。
3.微机控制式电子点火系统:为了提高点火系统的调整精度和各种工况的适应性,在电子点火系统的基础上,采用了微机控制。
系统的特点是:不但没有分电器,而且在提前角的控制方面也没有离心提前装置和真空提前装置。
从初级线圈电流的接通时间到点火时刻全部采用微机进行控制。
其工作原理如下:微机系统通过传感器检测发动机的转速和负荷的大小,由此查阅存在内部存储器中的最佳控制参数,从而获得这一工况下的最佳点火提前角和点火线圈初级电路的最佳闭合角,通过控制三极管的通断时间实现控制目的。
第一章电源系课题一蓄电池一、填空题1、正极板的活性物质是棕红色的二氧化铅,负极板的活性物质是青灰色的纯铅,为了使电解液能顺利渗入极板入部,极板的活性物质具有多孔性。
2、国产负极板的厚度为1.8mm,正极板为2.2mm。
国外大多采用厚度为1.1~1.5mm的薄型钢板(正极板比负极板稍厚),薄型极板对提高电池的比容量和改善起动性能都十分有利。
3、蓄电池常见的入部故障主要有蓄电池自行放电、电解液消耗过快和蓄电池容量降低-。
二、判断题1、蓄电池在汽车与发电机及所有用电设备都是并联的。
(√)2、因为蓄电池工作时,负极板负担比正极板重,故单格电池中负极板比正极板多一片。
(×)3、在正常工作温度范围内,随电解液温度降低,蓄电池的内阻将增大。
(√)4、蓄电池充电时端电压高于它的电动势,两者之差为其内阻上的电压降。
(×)三、选择题1、当充电使单格电池电压达到2。
4V左右时,蓄电池( A )。
A、内部开始出现气泡B、电解液呈“沸腾”状态C、电压维持在该数值上不再升高2、电解液的密度高于规定值时,应用(A)进行调整。
A、蒸馏水B、纯硫酸C、相对密度为1。
4的稀硫酸3、已知普通铅电池额定容量,在补充充电时,第一阶段充电电流应选择( A )。
A、额定容量的1/10B、额定容量的1/15C、必须查表选择课题二发电机及电压调节器一、填空题1、硅整流发电机主要由电子总成、定子总成、带轮、风扇、前后端盖、电刷及调节器-等组成。
2、硅整流发电机的整流器一般由6只二极管接成三相桥式全波整流电路。
3、硅整流发电机整流器的作用就是利用二极管的单向导通性,通过三相桥式全波整流电路,将电枢绕组产生的三相交流电转换成直流电。
4、电压调节器可分为晶体管和集成电路两类。
5、转子铁心不得有松动的现象;转子的直线度检查,轴外圆与滑环的径向圆跳动应≤0.10mm,否则应进行校直。
二、判断题1、任何发电机定子的作用都是产生交流电。
(√)2、硅整流发电机是利用二极管整流。
点火系统的种类与特点由于发动机点火时刻和初级线圈电流的不同控制方法,产生了不同的点火系统。
按点火系统的不同发展阶段可分为:传统机械触点点火系统、无触点点火系统、微机控制式电子点火系统和微机控制式无分电器电子点火系统。
1.传统机械式触点点火系统:传统的点火系统其点火时刻和初级线圈电流的控制是由机械传动的断电器触点来完成的。
由发动机凸轮轴驱动的分电器轴控制着断电器触点的张开、闭合的角度和时刻与发动机工作行程的关系。
为了使点火提前角能随发动机转速和负荷的变化自动调节,在分电器上装有离心式机械提前装置和真空式提前装置来感知发动机的转速和负荷的变化。
机械式点火系统最大的缺点是因为断电器与驱动凸轮之间机械联动因此闭合角不能变化,而闭合时间和发动机转速的变化有很大的关系,当发动机转速升高时触点闭合时间缩短,初级线圈电流减小点火能量降低;当发动机转速降低时闭合时间又过长,造成线圈中电流过大容易损坏。
这是机械触点点火系统无法克服的缺点。
2.无触点电子点火系统:为了避免机械触点点火系统触点容易烧蚀损坏的缺点,在晶体管技术广泛应用后产生了非接触式传感器作为控制信号,以大功率三极管为开关代替机械触点的无触点电子点火系统。
这种系统显著优点在于初级电路电流由晶体三极管进行接通和切断,因此电流值可以通过电路加以控制。
不足之处在于这种系统中的点火时刻仍采用机械离心提前装置和真空提前装置,对发动机工况适应性差。
3.微机控制式电子点火系统:为了提高点火系统的调整精度和各种工况的适应性,在电子点火系统的基础上,采用了微机控制。
系统的特点是:不但没有分电器,而且在提前角的控制方面也没有离心提前装置和真空提前装置。
从初级线圈电流的接通时间到点火时刻全部采用微机进行控制。
其工作原理如下:微机系统通过传感器检测发动机的转速和负荷的大小,由此查阅存在内部存储器中的最佳控制参数,从而获得这一工况下的最佳点火提前角和点火线圈初级电路的最佳闭合角,通过控制三极管的通断时间实现控制目的。

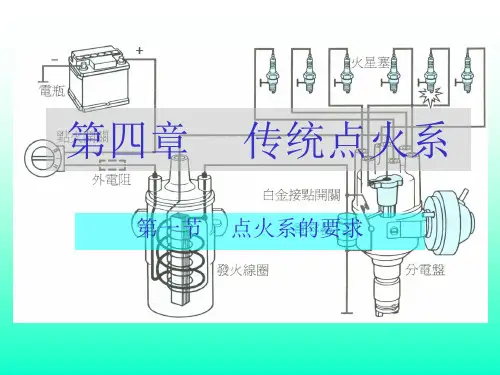

发动机传统点火系的组成与工作原理一、点火系统的功用点火系统的基本功用是在发动机各种工况和使用条件下,在气缸内适时、准确、可靠地产生电火花,以点燃可燃混合气,使发动机作功。
二、传统点火系统的组成1、传统点火系统主要由电源(蓄电池和发电机)、点火开关、点火线圈、电容器、断电器、配电器、火花塞、阻尼电阻和高压导线等组成。
(1)点火开关用来控制仪表电路、点火系统初级电路以及起动机继电器电路的开与闭。
(2)点火线圈相当于自耦变压器,用来将电源供给的12V、 24V或6V的低压直流电转变为15~20kV的高压直流电。
(3)分电器由断电器、配电器、电容器和点火提前调节装置等组成。
它用来在发动机工作时接通与切断点火系统的初级电路,使点火线圈的次级绕组中产生高压电,并按发动机要求的点火时刻与点火顺序,将点火线圈产生的高压电分配到相应气缸的火花塞上。
(4)断电器主要由断电器凸轮、断电器触点、断电器活动触点臂等组成。
断电器凸轮由发动机凸轮轴驱动,并以同样的转速旋转,即发动机曲轴每转两周,断电器凸轮转一周。
(5)配电器由分电器盖和分火头组成。
用来将点火线圈产生的高压电分配到各缸的火花塞。
分电器盖上有一个中心电极和若干个旁电极,旁电极的数目与发动机的气缸数相等。
分火头安装在分电器的凸轮轴上,与分电器轴一起旋转。
发动机工作时,点火线圈次级绕组中产生的高压电,经分电器盖上的中心电极、分火头、旁电极、高压导线分送到各缸火花塞。
电容器安装在分电器壳上,与断电器触点并联,用来减小断电器触点断开瞬间,在触点处所产生的电火花,以免触点烧蚀,可延长触点的使用寿命。
(6)点火提前调节装置由离心和真空两套点火提前调整装置组成,分别安装在断电器底板的下方和分电器的外壳上,用来在发动机工作时随发动机工况的变化自动调整点火提前角。
(7)火花塞由中心电极和侧电极组成,安装在发动机的燃烧室中,用来将点火线圈产生的高压电引入燃烧室,点燃燃烧室内的可燃混合气。

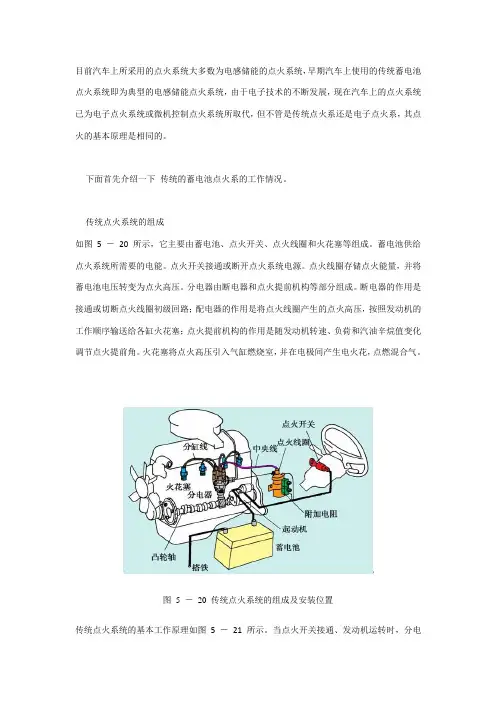

目前汽车上所采用的点火系统大多数为电感储能的点火系统,早期汽车上使用的传统蓄电池点火系统即为典型的电感储能点火系统,由于电子技术的不断发展,现在汽车上的点火系统已为电子点火系统或微机控制点火系统所取代,但不管是传统点火系还是电子点火系,其点火的基本原理是相同的。
下面首先介绍一下传统的蓄电池点火系的工作情况。
传统点火系统的组成如图 5 -20 所示,它主要由蓄电池、点火开关、点火线圈和火花塞等组成。
蓄电池供给点火系统所需要的电能。
点火开关接通或断开点火系统电源。
点火线圈存储点火能量,并将蓄电池电压转变为点火高压。
分电器由断电器和点火提前机构等部分组成。
断电器的作用是接通或切断点火线圈初级回路;配电器的作用是将点火线圈产生的点火高压,按照发动机的工作顺序输送给各缸火花塞;点火提前机构的作用是随发动机转速、负荷和汽油辛烷值变化调节点火提前角。
火花塞将点火高压引入气缸燃烧室,并在电极间产生电火花,点燃混合气。
图 5 -20 传统点火系统的组成及安装位置传统点火系统的基本工作原理如图 5 -21 所示。
当点火开关接通、发动机运转时,分电器轴和断电器凸轮在发动机凸轮轴的驱动下旋转,使断电器触点交替地闭合和打开。
在触点闭合时,点火线圈的初级绕组形成回路,产生初级电流i1 ,初级电流所流过的电路称为低压电路。
低压电路的路径是:蓄电池正极→电流表→点火开关→点火线圈“+开关”接线柱→附加电阻R f →点火线圈“开关”接线柱→点火线圈初级绕组W1 →点火线圈“—”接线柱→断电器触点K →搭铁→蓄电池负极。
初级电流在初级绕组W1 中逐渐增大至某一值并建立较强的磁场。
当触点打开时,初级电路被切断,初级电流及磁场迅速消失,由电磁感应定律e=d φ /dt =-Ldi/dt 可知,在两个绕组中都感应出电动势。
由于初级电流迅速消失,变化率di/dt 很大,在初级绕组中,可感应出200 ~300V 的自感电动势U1 。
由变压器原理可知:U2/U1 =W2/W1 ,次级电压U2=U1W2/W1 。
奥迪200轿车点火系统分析一概述汽油机在压缩接近上止点时,可燃混合气是由火花塞点燃的,从而燃烧对外作功,为此,汽油机的燃烧室中都装有火花塞。
火花塞有一个中心电极和一个侧电极,两电极之间是绝缘的。
当在火花塞两电极间加上直流电压并且电压升高到一定值时,火花塞两电极之间的间隙就会被击穿而产生电火花,能够在火花塞两电极间产生电火花所需要的最低电压称为击穿电压;能够在火花塞两电极间产生电火花的全部设备称为发动机点火系统。
发动机点火系统1.传统点火系统:分为蓄电池点火系和磁电机点火系2.电子点火系统:(1)晶体管点火系TI-B(Breaker-Triggered transistorized Ignition)(2)半导体点火系SI(semiconductor Ignition)(3)无分电器点火系DIS(Distributorless Ignition System)传统点火系统机械式点火系统工作过程是由曲轴带动分电器轴转动,分电器轴上的凸轮转动,使点火线圈次级触点接通与闭合而产生高压电。
这个点火高压电通过分电器轴上的分火头,根据发动机工作要求按顺序送到各个气缸的火花塞上,火花塞发出电火花点燃燃烧室内的气体。
分电器壳体可以手动转动来调节基本的点火提前角(即怠速运转时的点火提前角),同时还有真空提前装置,它根据进气管内真空度的变化提供不同的提前角。
电子点火系统电子点火系统与机械式点火系统完全不同,它有一个点火用电子控制装置,内部有发动机在各种工况下所需的点火控制曲线图(MAP图)。
通过一系列传感器如发动机转速传感器、进气管真空度传感器(发动机负荷传感器)、节气门位置传感器、曲轴位置传感器等来判断发动机的工作状态,在MAP图上找出发动机在此工作状态下所需的点火提前角,按此要求进行点火。
然后根据爆震传感器信号对上述点火要求进行修正,使发动机工作在最佳点火时刻。
电子点火系统也有闭环控制与开环控制之分:带有爆震传感器,能根据发动机是否发生爆震及时修正点火提前角的电控系统称为闭环控制系统;不带爆震传感器,点火提前控制仅根据电控单元内设定的程序控制的称为开环控制系统。
服务维护某汽车发动机点火系统常见故障及案例分析田先锋亳州工业学校,安徽亳州,236800摘要:目前大部分汽车发动机都是通过电火花点燃可燃混合气,从而实现其正常运转。
汽车发动机点火系统的运行直接影响到发动机工作性能,如果发生故障必然会对汽车正常运行产生危害。
对此,以某汽车发动机点火系统为研究对象,通过阐述汽车点火系统构造,总结了几种常见故障问题,然后结合某汽车发动机点火系统常见故障案例进行了分析和探讨,并提出了提高汽车发动机点火系统故障检测效率的对策,进一步提高某汽车点火系统诊断与维修水平,同时也为同类汽车发动机点火系统问题解决提供参考和借鉴。
关键词:发动机点火系统;常见故障;故障检测中图分类号:U472收稿日期:2023-03-03DOI:10.19999/ki.1004-0226.2023.05.0251汽车点火系统构造汽车发动机点火系统是使汽车正常工作的重要电器系统,主要包含传感器、微处理机、点火线圈、执行器、火花塞等。
如果点火系统发生故障,会直接影响到传感器测得参数的准确性,从而无法精准运算与判断,导致发动机无法正常运行,进而引发浪费燃料、污染空气等问题。
汽车发动机内部存在大量的可燃混合气,通过点火系统进行点燃,使得发动机正常运作,为汽车运行提供动力支持。
汽车发动机点火系统主要包含三种:a.电子点火系统。
分析可知,与传统式点火系统对比,不难发现,电子点火系统与之最大的不同在于信号发生器产生的信号并传输给点火器,点火器会根据信号具体内容控制初级线圈的通断情况,而传统点火系统主要是机械触电控制点火[1]。
在实际应用中,传统点火系统经常发生故障,现已逐渐淘汰。
b.触点式点火系统,俗称“传统式点火系统”,这种触点式点火系统也有较高的故障率,未能广泛应用到汽车制造中,基本已经淘汰。
c.电控式点火系统。
该系统是现阶段汽车制造广泛应用的点火系统,如图1所示,包含传感器、点火器、点火线圈,还有火花塞等。
2汽车发动机电控点火系统常见故障虽然电控式点火系统能大大降低故障率,但该系统若频繁使用,也很难避免故障发生。
第1章作业1.汽车电源系统的发展趋势之一是采用下述电压等级的电压A.12VB.24VC.48VD.36V正确答案:C2.将汽车电器产品的壳体与车体金属连接作为电路导电体的方法,称为A.接地B.搭铁C.搭壳D.接线正确答案:B3.汽车蓄电池随时都能提供动力,所以说蓄电池是汽车的主要电源。
A.对B.错1.将汽车电器产品的壳体与车体金属连接作为电路导电体的方法,称为A.接地B.搭铁C.接壳D.搭线正确答案:B2.蓄电池的构造基本相同,都是由下列构件组成。
(下面所列的①②③④个选项,至少有2项是正确的。
点击你认为正确的选项组合)①极板②隔板③电解液④壳体A.①、②B.②、③、④C.①、③、④D.①、②、③、④正确答案:D3.放电时,蓄电池将化学能转换为电能供用电设备使用。
A.对B.错正确答案:A第2章(2讲)作业1.将一片正极板和一片负极板插入电解液时,能够得到的电压为A.2VB.2.1VC.2.4VD.2.2V正确答案:B2.充电时,蓄电池应当连接直流电源,以下说法正确的是A.电池正极接电源负极,电池负极接电源负极B.电池正极接电源负极,电池负极接电源正极C.电池正极接电源正极,电池负极接电源负极D.电池正极接电源正极,电池负极接电源正极正确答案:C3.将电源的电能转换为蓄电池化学能的过程称为充电。
A.对B.错1.启用新蓄电池时,需要注意哪些问题?A.蓄电池型号规格必须符合汽车设计要求。
须取下加液孔盖上密封通气孔的不干胶带。
电解液密度必须符合本地区使用要求。
电解液液面高度必须符合规定要求。
存放时间过长的蓄电池需要充电之后再装车使用。
B.蓄电池型号规格必须符合汽车设计要求。
电解液密度必须符合本地区使用要求。
电解液液面高度必须符合规定要求。
存放时间过长的蓄电池需要充电之后再装车使用。
C.蓄电池型号规格必须符合汽车设计要求。
须取下加液孔盖上密封通气孔的不干胶带。
电解液液面高度必须符合规定要求。
存放时间过长的蓄电池需要充电之后再装车使用。
