液位计按测量方式可以分为连续测量和定点测量。
按其工作原理可分为下列几种类型：（1）声学式液位计根据物位变化引起声阻抗和反射距离变化来测量物位，例如超声波液位计、雷达液位计等。
（2）直读式液位计根据流体的连通性原理来测量液位。
（3）差压式（静压式）液位计根据液柱或物料堆积高度变化对某点上产生的静（差）压力的变化的原理测量物位。
（4）电气式液位计根据把物位变化转换成各种电量变化的原理来测量物位。
（5）核辐射式液位计根据同位素射线的核辐射透过物料时，其强度随物质层的厚度变化而变化的原理来测量液位。
（6）浮力式液位计根据浮子高度随液位高低而改变或液体对浸沉在液体中的浮筒（或称沉筒）的浮力随液位高度变化而变化的原理来测量液位。
前者称为恒浮力式，后者称为变浮力式。
超声波液位计百科名片超声波液位仪超声波液位计是由微处理器控制的数字物位仪表。
在测量中脉冲超声波由传感器（换能器）发出，声波经物体表面反射后被同一传感器接收，转换成电信号。
并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。
由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。
目录基本简介工作原理现场条件产品特点超声波液位计测量水位的原理以及安装要求超声波液位计主要技术参数E编辑本段基本简介QF-8000超声波液位计⑴可采用二线制、三线制或四线制技术，二线制为：供电与信号输出共用；三线制为：供电回路和信号输出回路独立，当采用直流24v供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线；四线制为：当采用交流220v供电时，或者当采用直流24v供电，要求供电回路与信号输出回路完全隔离时，应使用一根4芯电缆线直流或交流供电，具有4~20mADC高低位开关量输出。
[2]量程范围：0-50米，多种形式可选，适合各种腐蚀性、化工类场合，精度高，远传信号输出，PLC系统监控。
编辑本段工作原理QF-8000超声波物位计工作原理是由超声波换能器（探头）发出高频脉冲声波遇到被测物位（物料）表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示：s=cx T/2.探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液（物）面的距离和超声波经过的时间成比例：hb = ct2 即距离[m]= 时间X声速/2 [m]声速的温度补偿公式:LU20超声波液位计环境声速=331.5 + 0.6 X温度编辑本段现场条件1）环境温度：-10 ~ +60 C （低温情况需特殊说明）2）表壳保护等级：IP65 适用于户外安装3）适用测量的介质：适用于大部分液体及粉状颗粒状固体，弱酸，弱碱，强碱，低于40%的强酸。
超声波液位计-百度百科
JK系列超声波液位计拥有全新的信号处理技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便、读数简捷等特点，广泛应用于石油、化工、水处理、水利、钢铁、煤矿、电力以及食品加工等行业，适用酸、碱、盐、防腐、高温、防爆等各种领域。
嘉可仪表JK型超声波液位计可通过4~20mA或RS485（自定义协议或Modbus协议）与各品牌PLC系统或二次控制系统连接，为工业的自动化运行，提供实时的液位数据。
嘉可仪表JK系列超声波液位计种类齐全，主要有二线制超声波液位计、四线制超声波液位计、一体式超声波液位计、分体式超声波液位计、防爆型超声波液位计、防腐型超声波液位计等。
JK系列超声波液位计产品特点
1、稳定可靠：我们在电路设计时从电源部分起就选用高质量的模块、关键元器件的采购选择高稳定可靠的器件，完全可以直接替代国外进口仪表。
2、软件技术：声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，具有动态思维、动态分析的功能。
3、精度高：嘉可仪表拥有的声波智能技术，使超声波液位计的精度大大提高，液位精度达到±0.3％，具有较强的现场抗干扰功能。
4、故障率低、易安装、易维护：超声波液位计是一种非接触式仪表，不跟液体直接接触，因此故障率较低。
5、仪表提供多种安装方式并完全可以通过本手册进行仪表标定。
6、多种防护：仪表的防护等级达到IP65；电路部分分别有隔离保护功能，以防止短路，雷击等破坏整套仪表。
超声波液位计工作原理超声波液位计是一种常用的液位检测设备，它利用超声波的传播特性来实现对液体或固体物料的非接触式测量。
超声波液位计主要由超声波发射器、接收器、信号处理器和显示器等部件组成，其工作原理如下：1. 发射超声波。
超声波液位计首先通过超声波发射器发射一束超声波信号，这个信号会以一定的频率和速度在空气和液体之间传播。
超声波的传播速度在空气和液体中会有所不同，这一点将在后续的测量中得到充分利用。
2. 超声波的传播。
当超声波信号遇到液体表面时，一部分超声波被液体表面反射回来，另一部分则穿过液体继续向下传播。
接收器接收到反射回来的超声波信号，并将其转化为电信号。
3. 计算液位。
信号处理器会根据接收到的超声波信号计算出液体表面到传感器的距离，利用超声波在空气和液体中的传播速度差异来确定液位高度。
这样，超声波液位计就能够准确地测量出液体的液位高度。
4. 显示液位。
最后，超声波液位计会将测得的液位高度信息显示在显示器上，供操作人员参考。
有些超声波液位计还可以通过输出接口将数据传输给其他设备，实现远程监控和控制。
总的来说，超声波液位计利用超声波的传播特性，通过发射、接收、处理和显示等步骤，实现了对液体或固体物料的精确测量。
它具有非接触式测量、高精度、稳定可靠等优点，广泛应用于化工、石油、食品、医药等行业的液位监测和控制中。
超声波液位计的工作原理相对简单，但在实际应用中需要注意避免干扰因素对测量结果的影响。
例如，超声波在传播过程中会受到温度、压力、气泡、波纹等因素的影响，需要根据实际情况选择合适的安装位置和工作参数，以确保测量的准确性和稳定性。
总之，超声波液位计作为一种先进的液位检测设备，其工作原理简单而有效。
通过合理的安装和使用，可以实现对液体或固体物料的准确、稳定的测量，为工业生产和安全管理提供重要的技术支持。
超声波液位计使用说明书一、产品概述超声波液位计是一种用于测量液体或固体物料高度的仪器。
它利用超声波的特性，通过发射和接收超声波信号，来测量液位的高度。
本使用说明书将为您详细介绍超声波液位计的使用方法和注意事项。
二、产品结构超声波液位计主要由下列组件构成：1. 发射器：负责产生超声波信号并将其发送到液体表面2. 接收器：接收经过液体反射后的超声波信号3. 信号处理器：对接收到的信号进行处理和分析，计算出液位的高度并将结果显示出来4. 显示屏：用于显示液位的高度信息5. 控制面板：用于设置参数、调整仪器功能的开关和按钮三、使用方法1. 安装：将超声波液位计固定在待测液体容器的合适位置，确保发射器和接收器与液面垂直对齐，避免产生误差。
2. 开机：将电源插头插入电源插座，按下电源开关按钮启动仪器。
3. 参数设置：通过控制面板上的按钮，设置所需测量模式、单位和灵敏度等参数。
根据实际需要，确保选择合适的参数配置。
4. 测量：待仪器完成初始化后，将在显示屏上显示液位的高度信息。
当液位发生变化时，仪器会自动更新数据，您可以根据需要随时查看液位信息。
5. 关机：使用完毕后，按下电源开关按钮，断开电源，关闭仪器。
四、使用注意事项1. 安全操作：在插拔电源线或触摸仪器时，请确保仪器处于关闭状态，以免发生触电或其他意外事故。
2. 正确安装：确保超声波液位计固定牢固并与待测液体保持垂直对齐，避免测量误差。
3. 防止污染：在测量过程中，避免液体或其他物体附着在发射器或接收器上，以免干扰信号传输和影响测量结果。
4. 防水防爆：超声波液位计通常具有防水和防爆功能，但请注意不要长时间浸泡在液体中，以免损坏设备。
5. 避免干扰：在使用超声波液位计时，尽量远离其他声波干扰源，以保证测量的准确性。
6. 定期检查：定期清洁和检查仪器，确保其正常工作和准确测量。
五、故障排除1. 若发现仪器无法正常启动，请检查是否插入了正确的电源线并接通电源。

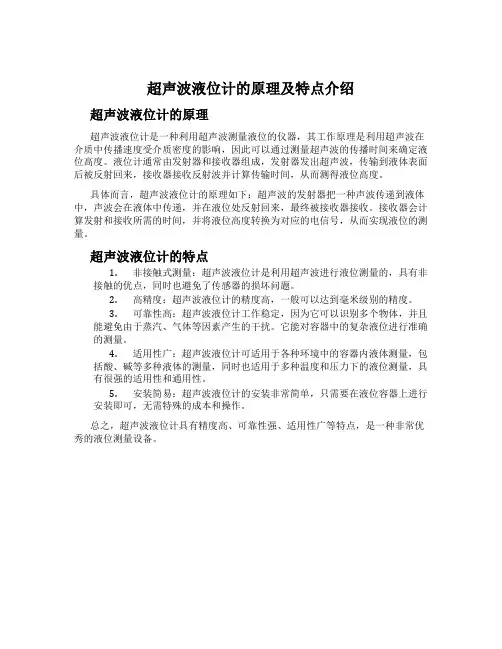

超声波液位计的原理及特点介绍
超声波液位计的原理
超声波液位计是一种利用超声波测量液位的仪器，其工作原理是利用超声波在介质中传播速度受介质密度的影响，因此可以通过测量超声波的传播时间来确定液位高度。
液位计通常由发射器和接收器组成，发射器发出超声波，传输到液体表面后被反射回来，接收器接收反射波并计算传输时间，从而测得液位高度。
具体而言，超声波液位计的原理如下：超声波的发射器把一种声波传递到液体中，声波会在液体中传递，并在液位处反射回来，最终被接收器接收。
接收器会计算发射和接收所需的时间，并将液位高度转换为对应的电信号，从而实现液位的测量。
超声波液位计的特点
1.非接触式测量：超声波液位计是利用超声波进行液位测量的，具有非
接触的优点，同时也避免了传感器的损坏问题。
2.高精度：超声波液位计的精度高，一般可以达到毫米级别的精度。
3.可靠性高：超声波液位计工作稳定，因为它可以识别多个物体，并且
能避免由于蒸汽、气体等因素产生的干扰。
它能对容器中的复杂液位进行准确的测量。
4.适用性广：超声波液位计可适用于各种环境中的容器内液体测量，包
括酸、碱等多种液体的测量，同时也适用于多种温度和压力下的液位测量，具有很强的适用性和通用性。
5.安装简易：超声波液位计的安装非常简单，只需要在液位容器上进行
安装即可，无需特殊的成本和操作。
总之，超声波液位计具有精度高、可靠性强、适用性广等特点，是一种非常优秀的液位测量设备。
超声波液位计和雷达液位计在多个方面存在显著的差异：１．工作原理：超声波液位计：其工作原理基于声波。
通过发射高频脉冲声波，当声波遇到被测液体（如水面）表面后被反射，反射回来的声波信号被同一换能器（探头）接收并转换成电信号。
通过计算发射和接收超声波之间的时间差，并结合声波的传播速度，从而计算出传感器到被测液体的距离。
Uson-11标准型超声波液位计雷达液位计：其工作原理则基于电磁波（微波）。
它通过发射能量波（一般为脉冲信号），当遇到障碍物后反射，由接收装置接收反射信号。
根据测量能量波运动过程的时间差确定物位变化情况，进而将微波信号转化为与液位相关的电信号。
２．测量方式：两者都采用了非接触测量方式，即无需与测量介质直接接触，这使得它们在多种环境下都能实现准确测量。
Uson-21隔爆型超声波液位计在隔油池油污水液位测量中的应用３．测量性能：超声波液位计：具有较高的测量精度和稳定性，能够实现毫米级的液位测量，并具有较大的测量范围。
雷达液位计：对于探头与介质表面无接触的特点，其几乎不受温度、压力、气体等的影响，具有强抗干扰性。
此外，它还具有对干扰回波的抑制功能，能够准确、快速地测量不同的介质。
Rada-21雷达液位计４．适用环境：雷达液位计：由于其在真空、受压状态下都可进行测量，因此其应用的场合相对更广。
而且，其材料具有优良的耐化学品性，对无机化合物、酸、碱、盐溶液等几乎无破坏作用，这使其在多种环境下都能稳定工作。
综上所述，超声波液位计和雷达液位计在工作原理、测量性能以及适用环境等方面均存在显著的差异。
选择哪种液位计主要取决于具体的测量需求和应用场景。
一工作概述：超声波液位计测量有腐蚀（酸、碱）的介质、有污染的场合（下水道），或易产生粘附物的物质。
适合于那些无法用物理方式接触的液体。
超声波液位计是一系列非接触，高可靠、低价格、免维护的物位仪，它彻底解决了由压力变送器、电容式浮子式等测量方式带来的缠绕、泄露、接触介质、昂贵的维护等麻烦，超声波液位计不必接触工业介质就能够满足大多数密闭或者敞开容器里的物位测量要求，如今，随着科学技术的发展，超声波系列的物位测量仪器可以测量几厘米到几十厘米的范围，而且在恶劣条件下也表现出了非凡的能力。
关于超声波液位计我们需要了解的东西很多，下面贤集网小编来为大家介绍一下超声波液位计原理、特点、应用的缺陷和不足、适应场合注意事项、使用的环境条件、选择方法、故障及解决方法。
二：超声波液位计的特点1、高质量零件：电路设计从电源部分起就选用高质量的电源模块，元器件选择进口稳定可靠的器件，完全可以替代同类型国外进口仪表。
2、超高精度：我公司拥有的声波智能专利器，使仪表的精度大大提高，液位精度达到±0.25%，能够抗种干扰波。
3、专业的声波智能技术：专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。
4、适应安全稳定：超声波液位计是一种非接触仪表，不跟液体直接接触，因此故障率低。
三：工作原理超声波液位计由三部分组成：超声波换能器、处理单元、输出单元。
超声波液位计换能部分利用压电陶瓷作为超声波脉冲的发射器和接收器，当在压电陶瓷两端加上一定电压的时候，压电陶瓷受激励振动产生超声波脉冲，接着超声波换能器转入接收状态对已收到的超声波回波脉冲进行分析。
首先需要监测接收是否是所发出的超声波脉冲的回波，如果是，则检测声波的行程时间，然后由处理单元把时间转换为距离和液位，再由输出单元进行输出。
超声波液位计技术优势：超声波液位计是非接触测量方式，±0.2%精度，1-25米量程，优异的聚焦：5度声束角，多种传感器材质。
超声波液位计测量原理一、引言超声波液位计是一种非接触式的液位测量仪器，它利用超声波在空气和液体介质中传播速度不同的特性来测量液位高度。
该技术广泛应用于化工、石油、食品等工业领域，具有测量范围广、精度高、稳定可靠等优点。
二、超声波液位计的基本构成和工作原理超声波液位计主要由发射器、接收器、信号处理单元和显示单元四部分组成。
其中发射器和接收器分别安装在容器壁上，通过信号处理单元将发射器发出的超声波信号转化为电信号，并经过滤波、放大等处理后送至显示单元进行显示。
超声波液位计的工作原理是利用超声波在空气和液体介质中传播速度不同的特性来测量液位高度。
当发射器向容器内部发出一束频率为f1的超声波信号时，这束信号会穿过空气层并到达液面，部分能量被反射回来并被接收器接收到。
由于在空气和液体介质中传播速度不同，因此反射回来的超声波信号会经过一定的时间延迟后才被接收器接收到。
根据声波在介质中传播的速度公式v=fλ，其中v为声速，f为频率，λ为波长，可以计算出液位高度h。
三、超声波液位计的工作原理详解1. 超声波发射器和接收器超声波发射器和接收器是超声波液位计中最基本的部分。
发射器主要由振动片、驱动电路等组成，其作用是将电信号转化为机械振动，并将振动能量传递给介质中的空气层。
接收器主要由振动片、前置放大电路等组成，其作用是将反射回来的机械振动转化为电信号，并进行放大处理。
2. 超声波在空气和液体介质中传播超声波是指频率高于20kHz的机械振动，在空气和液体介质中传播时具有不同的特性。
在空气中传播时，由于空气密度小、弹性模量小，导致声速较低；而在液体介质中传播时，则由于液体密度大、弹性模量大，导致声速较高。
因此，当超声波信号穿过空气层并到达液面时，其传播速度会发生变化。
3. 超声波在介质中的反射和衰减当超声波信号到达液面后，部分能量会被反射回来，并在空气中传回到接收器处。
由于超声波在介质中的传播存在一定的衰减现象，因此反射回来的超声波信号强度会比发射时要小。
超声波液位计使用说明书1、测量原理超声波是指振动频率超过20kHz的声波，其发射和接收一般由石英晶体或压电陶瓷构成的换能器也即是探头实现的。
超声波液位计是非接触液位测量仪表中发展的比较快的一种。
超声波在同种介质中传播速度相对恒定，遇到被测物体表面产生反射，基于此原理研制出超声波液位计。
现在智能型的超声波液位计可以对接收信号进行分析、处理，并实现干扰信号过滤，多重回波识别，温度补偿等有关信息。
探头与介质液面间距离D和声波传输时间t的关系为：D= c•t/2；介质液位：L=E-D=E-c•t/2。
2、安装结合现场调试经验和超声波液位计的特点，超声波液位计的安装主要有以下注意事项和要求：（1）超声波液位计的换能器即探头一般安装在由罐体引出的一段带法兰管道上，在安装时要防止管道过长影响超声波的发射接收，造成液位计无法正常工作。
（2）一般情况下，超声波液位计的探头应垂直于被测面，实在不能满足的情况下，应考虑使用反射板反射实现。
（3）对于拱形底部或者顶部的容器，超声波液位计应安装在偏离顶部中心位置，以防止回波聚集顶部产生多重干扰。
而对于平底容器则宜安装在顶部中央位置。
（4）安装超声波液位计应避开容器有障碍物、搅拌机、泵、进料口易造成液位剧烈波动的地方，如确实无法避免应考虑增设导波管。
（5）考虑到抑制工业环境下的电磁干扰，超声波液位计的信号电缆应安装屏蔽层。
3、技术特点（1）超声波液位计是采用声波测量的仪器，声波传播必须要有传播介质。
（2）超声波液位计通过压电效应产生振动发射超声波，所以其通常用在常压容器中，而且声波的传播速度受温度影响较大，一般情况下超声波换能器的工作温度不能过高。
（3）非接触式测量，超声波液位计的探头安装在被测物上方，实现非接触测量，可以对有毒物、腐蚀性、粘稠物等进行测量，特别是带有只能操作面板的超声波液位计，人机交互良好，维护方便简单。
（4）应避免安装在液体容易产生泡沫、漂浮物或者液面易波动的地方，否则会导致虚假回波的产生。
超声波液位计安装要求1. 安装超声波液位计，位置选择可重要啦！就好比你要找个舒服的地方睡觉一样，得选对地方。
你可别把它装在有强烈震动或是极端温度的地方啊，那不是胡闹嘛！比如别放在整天轰轰响的机器旁边呀。
2. 安装得牢固啊！这就像你搭积木，不牢固可不行，万一倒了咋办呀。
所以一定要把超声波液位计稳稳地安装好，别让它晃晃悠悠的，像在荡秋千似的。
想象一下它要是松松垮垮的，那能测准液位吗？3. 电源的连接你得弄好呀！这就和人要吃饭一样，电就是它的“饭”。
千万别接错线啦，不然它“饿着肚子”怎么干活呀。
比如说可别把正负极弄反了呀。
4. 超声波液位计的探头要干净呀！就像你的眼睛，要是脏兮兮的还怎么看清东西呢。
你可不能让它的探头上沾满了污垢啥的，那不是会影响测量精度嘛。
举个例子，可不能让它上面都是灰尘呀。
5. 测量范围你得搞清楚哦！别让它干超出能力范围的事儿呀。
就好像你让一个小孩去搬大石头，那根本不可能嘛。
比如说别指望它能测几十米外的液位呀。
6. 周围环境要注意呀！别让什么奇怪的东西干扰到它。
这就好比你在安静学习的时候，旁边有人总在吵闹捣乱，那多烦人呀。
例如别在它旁边放一些会反射声波的奇怪物体。
7. 调试可不能马虎呀！这就像给机器做体检，得认真仔细。
你得让超声波液位计工作在最佳状态呀，不然怎么能测准呢。
比如说要耐心地调整各项参数呀。
8. 日常维护别忘了呀！对它好一点，它才能更好地为你服务嘛。
想想看，你要是不保养自己的爱车，它能好好跑吗？比如定期给它检查检查呀。
9. 总之呀，安装超声波液位计真不是随随便便就能搞好的，得用心！得认真对待！不然到时候测不准可别怨我没提醒你哦！我的观点结论是：要想超声波液位计准确可靠地工作，就必须严格按照要求做好安装及后续维护，每个细节都不能马虎，只有这样才能充分发挥它的作用。
超声波液位计工作原理
超声波液位计是一种常用的液位测量仪器，它利用超声波的传播特性来实现对液体或固体物料的准确测量。
其工作原理主要包括发射超声波、接收超声波和计算液位三个方面。
首先，超声波液位计通过发射超声波来实现液位的测量。
当超声波液位计开始工作时，发射装置会向液体表面发射一束超声波脉冲。
这些超声波脉冲在空气与液体的交界面上会发生反射，并返回到接收装置。
其次，接收装置接收反射回来的超声波，并通过计算出发射和接收之间的时间差来确定液位的高度。
超声波在空气中的传播速度是已知的，因此可以根据发射和接收的时间差来计算出液位的高度。
这种测量原理可以应用于各种不同类型的液体和固体物料，具有较高的测量精度和稳定性。
最后，超声波液位计通过计算液位来实现对液体或固体物料的测量。
一旦接收装置确定了超声波的传播时间，就可以根据已知的超声波传播速度来计算出液位的高度。
这样就可以实现对液体或固体物料的准确测量，为工业生产和生活生产提供了重要的数据支持。
总的来说，超声波液位计通过发射超声波、接收超声波和计算液位来实现对液体或固体物料的准确测量。
其工作原理简单清晰，具有较高的测量精度和稳定性，被广泛应用于化工、制药、食品、环保等领域。
希望本文能够对超声波液位计的工作原理有所了解，为相关领域的工作者提供参考和帮助。
超声波液位计的校准超声波液位计是一种常用的测量仪器，广泛应用于液体储罐、水池、河流等场合的液位测量。
为了保证超声波液位计的准确性和可靠性，定期进行校准是必要的。
本文将详细介绍超声波液位计的校准原理、方法和注意事项。
一、校准原理超声波液位计的工作原理是利用超声波在空气中的传播速度恒定，通过测量超声波发射和反射的时间差来计算液位高度。
因此，校准超声波液位计的关键在于确定超声波在空气中的传播速度以及发射和反射的时间差。
一般来说，超声波在空气中的传播速度是一个常数，而时间差可以通过测量得到。
通过调整仪器的参数，使得测量值与真实值相符，即可完成校准。
二、校准方法1.准备工具：校准超声波液位计需要准备标准液位计、测量容器、计时器、记录表等工具。
2.设置环境：选择一个平稳、无风、温度恒定的环境进行校准，以确保测量结果的准确性。
3.安装超声波液位计：将超声波液位计安装在测量容器的合适位置，确保探头与液面垂直。
4.加注液体：向测量容器内加注液体至一定高度，并记录标准液位计的读数。
5.发射超声波：启动超声波液位计，发射超声波并接收反射波，记录测量时间差。
6.计算液位高度：根据超声波在空气中的传播速度和测量时间差，计算出液位高度。
7.对比数据：将计算得到的液位高度与标准液位计的读数进行对比，分析误差。
8.调整参数：根据误差情况，调整超声波液位计的参数，如传播速度、时间差等，使测量值与真实值相符。
9.重复校准：为了确保校准结果的准确性，建议进行多次校准，取平均值作为最终结果。
三、注意事项1.安全第一：在进行校准操作时，要注意安全，避免液体溅出或仪器掉落等情况发生。
2.环境要求：选择合适的环境进行校准，避免外部因素对测量结果产生干扰。
3.仪器保养：定期对超声波液位计进行清洁和保养，确保其正常工作。
4.数据记录：详细记录每次校准的数据和结果，以便于后续分析和比较。
5.校准周期：根据使用情况和环境变化，制定合理的校准周期，确保超声波液位计的准确性和可靠性。
超声波液位计原理介绍超声波液位计是一种广泛应用于工业控制领域的仪器，用于测量液体或固体物体的高度或液位。
它利用超声波在空气和液体之间的传播速度差异，通过测量超声波的往返时间来计算出液体或固体物体的距离或液位。
工作原理超声波液位计的工作原理基于超声波的发送和接收，以及超声波在介质中的传播速度。
1.发送超声波：超声波液位计中的传感器会发送一束超声波信号。
这个超声波信号的频率通常在20kHz到200kHz之间，一般为40kHz。
这个频率的超声波在空气中能够传播很远，并且不会对人体产生伤害。
2.超声波的传播：一旦超声波信号被发送出去，它会以声速传播到液体表面，并经过液体之后继续传播到目标物体的表面或者反射回来。
在液体中超声波速度的传播速度通常是在1500 m/s 至 3400 m/s 之间，这个值可以根据液体的种类和温度而有所变化。
3.接收超声波：当超声波信号到达目标物体的表面后，它将会被反射回来。
超声波液位计中的传感器会接收到这个反射回来的超声波信号。
4.计算液位：通过测量超声波的往返时间，可以得到超声波在空气中传播的时间和在液体中传播的时间。
根据超声波在液体中的传播速度和往返时间，可以计算出液体的高度或者液位。
公式如下所示：液体高度 = (超声波往返时间 × 传播速度) / 2优点超声波液位计具有以下几个优点：1.非接触式测量：超声波液位计的传感器与液体之间不需要直接接触，因此可以避免传感器的损坏和液体的污染。
2.高精度测量：超声波液位计的传感器可以提供高精度的液位测量结果，通常在毫米或厘米级别。
3.可靠性强：超声波测量不受液体的颜色、透明度和波动等因素的影响，因此可以适用于不同类型的液体。
4.安装简便：超声波液位计可以通过固定在容器或管道的外壁上进行安装，不需要涉及复杂的安装步骤。
5.应用范围广：超声波液位计可以广泛应用于各种工业领域，例如化工、制药、食品等。
适用场景超声波液位计适用于以下场景：1.液体或固体物体高度测量：例如储罐、槽和容器等。
超声波液位计和雷达液位计性能对比液位计是工业生产中广泛应用的一种重要仪器，用于测量和监测各种容器内部的液位高度和液位变化。
在液位计中，超声波液位计和雷达液位计是两种常见的测量技术。
本文将对这两种液位计的性能进行比较和分析。
超声波液位计超声波液位计是一种基于声学传感原理的液位测量技术。
它使用超声波发射器将高频声波信号发射到被测液体中，然后测量声波信号的回波时间，并将其转换为液位高度值。
超声波液位计具有以下优点：1.精度高：超声波液位计可以实现非接触式测量，不会受到被测液体温度、压力、密度等因素的影响，因此具有较高的测量精度和稳定性。
2.反应速度快：超声波液位计的能够实时监测液位变化，因此具有快速反应的优点。
3.安装简便：超声波液位计通常只需要安装在容器顶部，并通过导向杆将声波传入液体中即可，安装简便。
4.适用范围广：超声波液位计适用于各种液体测量，包括腐蚀性、高温、高压、易燃等各种特殊液体。
雷达液位计雷达液位计是一种基于电磁波技术的液位测量技术。
雷达液位计通过发射高频电磁波信号，并通过接收回波信号计算液位高度。
雷达液位计具有以下优点：1.能够适应各种环境：雷达液位计能够适应各种恶劣环境，例如高温、高压、腐蚀性液体等。
2.能够测量复杂液位情况：雷达液位计能够测量复杂液位情况，如在油罐中液位高度不同的不同液体层。
3.测量精度高：雷达液位计能够实现高精度的测量。
4.维护成本低：由于雷达液位计不直接接触被测液体，因此不会受到腐蚀和污染，维护成本低。
超声波液位计和雷达液位计的区别超声波液位计和雷达液位计在液位测量方面都具有独特的优势和适用条件。
在实际应用中，可以根据需要选择不同的液位计来完成工作。
•精度：超声波液位计的测量误差一般介于0.25%-2.5%之间，而雷达液位计则在0.1%左右。
在液位要求较高的场合，雷达液位计的精度更为优越。
•反应速度：超声波液位计可以实现实时测量，可以被用于测量反应速度较快的工业应用。
超声波液位计的工作原理
超声波液位计是利用超声波传播的特性来测量液体的液位高度的一种仪器。
其工作原理基于超声波在液体和空气的界面上发生反射的特性。
具体的工作原理如下：
1. 发射超声波：液位计中的压电传感器会发射一束超声波信号，这个信号经过特殊的发射器将超声波转化成一串短脉冲信号，并通过传感器的控制电路发送至发射器。
2. 超声波传播：发射器向液体中发射的超声波信号会在液体与空气（或液体与液体）的交界面上发生反射。
一部分超声波信号被液体表面吸收，而另一部分则会继续传播。
3. 接收超声波：传感器的控制电路会接收到被液体反射回来的超声波信号，并将其转化为电信号。
4. 计算液位：接收到的电信号经过处理后，可以计算出超声波从发射到接收所经过的时间间隔。
由于超声波在空气和液体中传播速度是已知的，因此可以根据时间间隔和传播速度来计算出液体的液位高度。
需要注意的是，超声波液位计的测量精度受到多种因素的影响，例如液体的温度、压力、密度等。
因此，在使用超声波液位计进行液位测量时，需要根据实际情况进行相应的校准和修正。
产品名称：超声波液位计
型号：XY-TUF1
工作原理
超声波液位计由三部分组成：超声波换能器、处理单元、输出单元。
超声波液位计换能部分利用压电陶瓷作为超声波脉冲的发射器和接收器，当在压电陶瓷两端加上一定电压的时候，压电陶瓷受激励振动产生超声波脉冲，接着超声波换能器转入接收状态对已收到的超声波回波脉冲进行分析。
首先需要监测接收是否是所发出的超声波脉冲的回波，如果是，则检测声波的行程时间，然后由处理单元把时间转换为距离和液位，再由输出单元进行输出。
超声波液位计技术优势：超声波液位计是非接触测量方式，±0.25%精度，1-25米量程，优异的聚焦：5度声束角，多种传感器材质，内置全量程温度补偿。
超声波液位计测量有腐蚀（酸、碱）的介质、有污染的场合（下水道），或易产生粘附物的物质。
适合于那些无法用物理方式接触的液体。
主要参数
量程:0-3、5、8、10、15、20 、 30、 40、 50 、100m
精度:0.25%
盲区:0.15-0.7m
工作温度:-20℃-+60℃
压力范围:-1-16公斤(型号:QF-8000或者QF-9000系列)
电源:24VDC、220VAC
输出:4-20mA、Rs-485
控制:二路继电器
防护等级:IP68
显示方式:12864点液晶显示
外壳：耐腐型传感器外壳
产品特点
1.多脉冲低电压多点发射发射电路，双平衡抑制噪声多点接收电路(QF-9000系列):提高仪器可靠性，解决不物位不平整测量不准确的难题，并大大加强抗干扰能力，可在变电站发射塔附近稳定工作。
2.自动功率调整、增益控制、温度补偿。
3.先进的检测技术，丰富的软件功能适应各种复杂环境。
4.采用新型的波形计算技术，提高仪表的测量精度。
5.具有干扰回波的抑止功能保证测量数据的真实。
6.16位D/A转换，提高电流输出的精度和分辨率。
7.传感器采用四氟乙烯材料，可用于各种腐蚀性场合。
8.多种输出形式:可编程继电器输出、高精度4-20mA电流输出、RS485数字通信输出分体超声波液位探头
性能特点
1.具有抗干扰性强。
可任意设置上下限节点及在线输出调节，并带有现场显示，可选择模拟量，开关量及RS485输出，方便的与相关设施接口。
2.采用聚丙烯防水外壳。
壳体小巧且相当坚固，具有优良的耐化学品性，对于无机化合物，不论酸、碱、盐溶液，除强氧化性物料外，几乎都对其无破坏作用，对几乎所有溶剂在室温下均不溶解，一般烷、烃、醇、酚、醛、酮类等介质上均可使用。
3.重量轻、不结垢、不污染介质。
4.无毒性。
可用于药品、食品工业设备安装，维修极为方便。
应用领域
1.水及污水处理 :泵房、集水井、生化反应池、沉淀池等
2.电力、矿山:灰浆池、煤浆池、水处理等。
