超声波液位计操作说明

超声波液位计说明书
超声波液位计是一种使用超声波技术来测量液体或固体物体的位置或深度的设备。

它主要由超声波传感器、控制单元和显示屏组成。

超声波传感器通常由发射器和接收器组成。

发射器会产生超声波，并将其发送到被测物体上。

当超声波遇到被测物体时，一部分会被反射回来，并被接收器接收到。

根据超声波的传播时间，可以计算出被测物体与超声波传感器的距离。

控制单元负责处理接收到的超声波信号，并进行计算和转换，从而得出被测物体的准确位置或深度。

它还可以根据需要进行设置和调整，以适应不同的测量要求。

显示屏会将测量结果以数字或图形的形式显示出来，让用户可以直观地了解被测物体的位置或深度。

有些超声波液位计还可以通过网络或其他通信方式将测量数据传输到远程设备上，方便远程监控和数据分析。

超声波液位计具有测量范围广、测量精度高、反应速度快、使用方便等优点。

它广泛应用于工业、环保、化工、石油、食品等领域，用于液体储罐、输送管道、水池、水箱、井等的液位检测和监控。

超声波液位计FMU40操作指南超声波液位计FMU40是一种非接触式液位测量仪表，广泛应用于化工、水处理、食品、制药等领域的液位监测和控制。

本操作指南将详细介绍FMU40的安装、调试和维护等方面的操作步骤，以下为1200字以上的操作指南。

一、安装1.在确定安装位置之前，需先了解被测液体的性质和工艺条件，并参考FMU40的安装要求。

2.在安装测量过程中，要确保液位计与被测液体处于垂直对齐状态，并且不受外界环境的振动和干扰。

3.将FMU40固定在合适的位置，并使用螺栓或固定夹紧装置进行固定，确保仪表的稳定性。

4.安装好后，检查仪表与被测液面之间是否存在障碍物，如果有需要及时清理。

5.进行仪表接线前，确保电源已关闭，并按照仪表说明书连接电源和信号线。

二、调试1.通电前，先检查一下仪表的电源和信号线连接是否正确，避免出现接线错误导致的故障。

2.启动电源后，FMU40将进行自检程序，检查仪表是否故障。

3.在液位计上设置相应的参数，如被测液体的密度、温度等，确保测量结果的准确性。

4.使用液位计操作面板上的按键，可以进行参数设置和校准，按照仪表说明书进行操作。

5.在进行液位测量前，需要设定仪表的测量范围和精度，确保测量结果的可靠性。

6.调整好仪表的参数设置后，可以使用示波器或多用途仪表检查仪表的输出信号，确保信号稳定。

三、维护1.定期对液位计进行维护保养，及时更换磨损的部件，确保仪表的可靠性和使用寿命。

2.清洁液位计的壳体和传感器，并确保传感器的表面干净，避免影响测量结果。

3.定期校准液位计，根据使用情况和厂家建议，选择合适的校准周期进行校准操作。

5.在长期停用或更换液位计时，应安全存放仪表，并拆除电源和信号线，避免发生电气安全事故。

6.在示波器或多用途仪表的辅助下，定期检查仪表的输出信号和状态，确保仪表正常运行。

总结：。

技术原理超声波物位计安装于容器上部，在电子单元的控制下，探头向被测物体发射一束超声波脉冲。

声波被物体表面反射，部分反射回波由探头接收并转换为电信号。

从超声波发射到被重新被接收，其时间与探头至被测物体的距离成正比。

电子单元检测该时间，并根据已知的声速计算出被测距离。

通过减法运算就可得出物位值。

技术问答1．超声波物位计适于什么样的应用环境？通常应用于温度在150℃以下、压力在5Bar（5kg/cm2）以下的场所进行液位或料位的测量。

2．对于密闭容器内的挥发性的液体的液位测量，应注意那些事项？应注意两点：a容器内气体声速可能与空气中的声速不同，如液位计不能对声速进行修正，则会出现较大误差；b挥发性的液体会在超声波液位计探头表面凝结，阻挡声波的收发，要求液位计具有可变功率控制功能。

我公司产品能够满足以上要求，并有大量的实践应用。

3．超声波物位计可以测量原煤仓、煤粉仓的料位吗？原煤的料位测量是可行的，有足够的应用经验和成功实例；煤粉仓的料位测量使用超声波方式目前并不理想。

4．对于液面剧烈波动的液体，如何使用超声波液位计进行液位测量？有三种可行的办法：a选用具有自动功率控制功能的超声波液位计b选用更大量程的超声波液位计c在液体中加入塑料管，测量塑料管内液位5．两线制超声波物位计与三线制超声波物位计有和不同？两线制超声波物位计其供电（DC24v）与信号输出（DC4-20mA）共用一个回路，仅使用两条线即可，为标准的变送器形式，不足之处是发射功率微弱，不适合液面有较大波动的液位测量和料位测量，当液体有较大挥发性时，测量效果有时也不理想。

三线制超声波物位计实际上为四线制，其供电（DC24v）与信号输出（DC4-20mA）回路分离，各使用两条线，当它们负端共地相连时，通常使用三条线即可。

其优势是发射功率较大，适合对各种条件的液位和料位进行测量，效果理想。

超声波物位计当用于液位测量时常称为：超声波液位计当用于料位测量时常称为：超声波料位计产品展示技术特点一体式超声波物位计—基本型首要说明：HLU4HLU8型为直流24V 供电LCD 液晶显示（-25o C ～60o C ）环境温度-45o C ～75o C HLU4E HLU8E 型为直流24V 供电LED 数码管显示环境温度-45o C ～75o C HLU4A HLU8A 型为交流220V 供电LCD 液晶显示环境温度-25o C ～60o C基本型◆三线制接线，声波发射强劲，测量稳定可靠◆低盲区，高灵敏度◆智能信号处理技术，适应各种工况◆独到的自动功率控制，自动增益控制◆过压过流保护，雷电保护◆光电隔离的4-20mA 电流输出◆失效保护，电流输出22mA◆允许较大电流通过的双继电器用于泵控制或报警◆带有LCD 或LED 的大显示窗，便于调试和观察◆声速可调整，测量更准确◆全塑料外壳（IP68），耐酸碱，适应恶劣环境◆灵活的支架或法兰安装◆可选的直流DC24V 或交流AC220V 供电形式HLU4HLU8拓展型HLU6HLU12大量程HLU20HLU30外形尺寸用于支架安装的过孔位置一体式超声波物位计—拓展型首要说明：HLU6HLU12型为直流24V供电LCD液晶显示（-25o C～60o C）环境温度-45o C～75o CHLU6E HLU12E型为直流24V供电LED数码管显示环境温度-45o C～75o CHLU6A HLU12A型为交流220V供电LCD液晶显示环境温度-25o～60o C外形尺寸用于支架安装的过孔位置一体式超声波物位计—大量程首要说明：HLU20HLU30型为直流24V供电LCD液晶显示（-25o C～60o C）环境温度-45o C～75o C HLU20E HLU30E型为直流24V供电LED数码管显示环境温度-45o C～75o C HLU20A HLU30A型为交流220V供电LCD液晶显示环境温度-25o C～60o C分体式超声波物位计USS—BD3型量程：3米盲区：0．25米供电：DC24v USS—BA3型量程：3米盲区：0．25米供电：AC220v USS—BD6型量程：6米盲区：0.30米供电：DC24v USS—BA6型量程：6米盲区：0．30米供电：AC220vUSS—BD20型量程：20米盲区：0．60米供电：DC24V USS—BA20型量程：20米盲区：O ．60米供电：AC220V USS—BD30型量程：30米盲区：0．80米供电：DC24V USS—BA30型量程：30米盲区：0．80米供电；AC220VUSS—BDlO 型量程：10米盲区：0.40米供电：DC24V USS—BAlO 型量程：10米盲区：0.40米供电：AC220V。

超声波液位计使用说明书一、产品概述超声波液位计是一种用于测量液体或固体物料高度的仪器。

它利用超声波的特性，通过发射和接收超声波信号，来测量液位的高度。

本使用说明书将为您详细介绍超声波液位计的使用方法和注意事项。

二、产品结构超声波液位计主要由下列组件构成：1. 发射器：负责产生超声波信号并将其发送到液体表面2. 接收器：接收经过液体反射后的超声波信号3. 信号处理器：对接收到的信号进行处理和分析，计算出液位的高度并将结果显示出来4. 显示屏：用于显示液位的高度信息5. 控制面板：用于设置参数、调整仪器功能的开关和按钮三、使用方法1. 安装：将超声波液位计固定在待测液体容器的合适位置，确保发射器和接收器与液面垂直对齐，避免产生误差。

2. 开机：将电源插头插入电源插座，按下电源开关按钮启动仪器。

3. 参数设置：通过控制面板上的按钮，设置所需测量模式、单位和灵敏度等参数。

根据实际需要，确保选择合适的参数配置。

4. 测量：待仪器完成初始化后，将在显示屏上显示液位的高度信息。

当液位发生变化时，仪器会自动更新数据，您可以根据需要随时查看液位信息。

5. 关机：使用完毕后，按下电源开关按钮，断开电源，关闭仪器。

四、使用注意事项1. 安全操作：在插拔电源线或触摸仪器时，请确保仪器处于关闭状态，以免发生触电或其他意外事故。

2. 正确安装：确保超声波液位计固定牢固并与待测液体保持垂直对齐，避免测量误差。

3. 防止污染：在测量过程中，避免液体或其他物体附着在发射器或接收器上，以免干扰信号传输和影响测量结果。

4. 防水防爆：超声波液位计通常具有防水和防爆功能，但请注意不要长时间浸泡在液体中，以免损坏设备。

5. 避免干扰：在使用超声波液位计时，尽量远离其他声波干扰源，以保证测量的准确性。

6. 定期检查：定期清洁和检查仪器，确保其正常工作和准确测量。

五、故障排除1. 若发现仪器无法正常启动，请检查是否插入了正确的电源线并接通电源。

超声波液位计使用方法
超声波液位计是一种常用的液位测量仪器，适用于各种液体介质的液位测量。

它利用超声波传感器向液位下发超声波信号，再接收到反射回来的超声波信号来计算液体的实时液位。

使用超声波液位计需要经过以下几个步骤：
1. 安装：选择一个合适的位置将超声波液位计安装在液体容器的侧壁上。

确保液体容器内没有气泡或杂质，以免影响测量准确性。

同时，需要保证超声波液位计与液体表面之间没有障碍物，以确保超声波的传输和接收。

2. 连接电源和信号线：超声波液位计一般通过电源供电和信号线连接到终端设备或控制系统。

根据液位计的具体型号和厂商提供的接线图进行正确的连接。

3. 设置参数：将超声波液位计连接到终端设备或控制系统后，需要进行参数设置。

根据液体介质的性质和测量要求，设置超声波液位计的测量范围、单位、输出信号等参数。

4. 校准：在正式使用前，需要进行液位计的校准。

校准时，可以通过参考目标液位的实际高度，与超声波液位计的测量值进行比较，调整参数使得测量结果与实际液位相符。

5. 使用：校准完成后，超声波液位计即可正常使用。

测量过程中，超声波液位计会不断发射超声波信号，接收反射回来的信号，并通过计算得出液位的实时数值。

可以通过观察显示屏或
接收终端设备的信号来获取液位信息。

超声波液位计使用时需要注意保持设备的清洁和防水工作，避免在高温、低温或有腐蚀性液体中使用。

另外，在安装和使用过程中需遵循设备操作手册中的指导，确保正常运行和测量准确性。

超声波液位计/液位差计（烟台大润）
一、设备组成：变送器；传感器；220V电源一根；4-20mA输出信号线一根；探头信号线一根。

二、工作原理：超声传感器在微处理器的控制下，发射和接受超声波，并由超声波在空中的传播时间t来计算超声传感器与被测物之间的距离s,由于声波在空中传播的速度c是一定的，则根据：s=ct/2可计算出s，又因为超声波传感器与容器的底部的距离H是一定的，则被测物的物位h=H-s.
三、设备使用：当巡检时观察液晶屏幕是否亮起，液位显示是否正常。

按主菜单SCR键，当输入正确的二级密码后，可显示下列内容：空距、量程、盲区、测量数据的变化率、RS485工作模式、显示方式、继电器的开启控制点和关闭控制点。

四、注意事项：使用时应确保传感器和最高物之间距离应大于盲区（空距>=最高物位+盲区）同时要保证传感器轴线应垂直于被测物面；传感器发射角度10-12度之间，巡检时应注意在测量范围内有无引起干扰信号的障碍物，如发现及时清理；一般使用之前会设置好量程及参数，没有允许不可随意改动。

五、日常维护：
1.外观检查，紧固件是否松动，零部件是否完好齐全，整机清洁无锈蚀
2. 检查仪表供电线路是否正常
3. 变送器保持清洁，探头每12个月清理一次
以下是常见故障及处理方法：
检查仪表能否正常工作可按下列方法：
1.接上电源，将仪表显示方式设在测距档，即显示方式设为06，用于测距。

2.传感器朝被测量物面或墙面，此时应显示传感器到被测量的距离，移动传感器，显示数字会相应改变。

3.传感器朝空间（无反射面），此时收不到信号，显示屏右下角应有小数点显示，提示回波丢失。

超声波液位计操作说明书磁翻板液位计-KOE集团-金湖科仪自动化有限公司磁翻板液位计-KOE 集团-金湖科仪自动化有限公司P-05滤波次数，P-03参数为零时有效六、操作说明2、操作步骤说明·按键出现密码菜单，按键进入设定状态（此时有一位数字闪动），可按修改该位数字，交替使用和键输入密码“3456”，再按进入菜单·按键选择要设定的参数，按进入设定状态·交替使用和键更改其参数值·按键确定更改好的参数-3-目录1.概述......................................................12.主要参数................................................13.安装示意图.............................................14.安装与接线.............................................15.菜单介绍 (2)6.操作说明 (3)超声波液位计操作说明书一、概述超声波液位仪是一种智能型非接触式物位测量仪表。

产品具有自动功率调整，增益控制，温度补偿，采用先进的检测技术和计算技术，提高仪表的测量精度，对干扰回波有抑制功能，保证测量结果的真实。

产品可广泛用于各种液体的液位和固体的物料高度的测量，也可用于距离的测量。

二、主要参数电源：DC-24v（24v—30v）输出：4—20mA(两线制)量程：0—10m（任何段）盲区：0.3—0.6m分辨率：1mm精确度：0.25%环境温度：-40℃—70℃防护等级：IP65三、安装示意图（图1所示）图(1)安装示意图四、安装与接线<一>安装超声波液位仪安装方便，直接利用传感器上的螺纹安装，并注意以下几点：-1-1、传感器和最高物位之间距离应大于盲区（安置高度≥物位最高高度+盲区）同时要保证传感器轴线应垂直于被测物体。

第1篇一、适用范围本规程适用于所有使用超声波液位计的场合，包括但不限于化工、石油、电力、食品、医药等行业。

二、操作前的准备1. 检查设备：操作前应检查超声波液位计的完整性，包括传感器、探头、连接线等，确保无损坏、无松动。

2. 环境检查：确认操作环境符合超声波液位计的使用要求，如温度、湿度、气体浓度等。

3. 参数设置：根据被测介质的特点和测量要求，设置合适的测量参数，如频率、量程、分辨率等。

4. 电源检查：确保超声波液位计的电源正常，电源电压符合设备要求。

三、操作步骤1. 开启设备：接通超声波液位计的电源，启动设备。

2. 确认工作状态：观察设备显示屏，确认设备处于正常工作状态。

3. 测量：将超声波液位计探头放置在测量位置，确保探头与被测介质接触良好。

4. 数据读取：观察显示屏，读取液位数据。

5. 校准：如需进行校准，根据设备说明书进行操作。

6. 数据记录：将测量数据记录在相关记录表格中。

7. 关闭设备：完成测量后，关闭超声波液位计的电源。

四、注意事项1. 操作人员应熟悉超声波液位计的操作规程，确保操作正确。

2. 操作过程中，注意观察设备显示屏，如发现异常情况，应立即停止操作，并采取措施进行处理。

3. 操作人员应佩戴合适的个人防护装备，如防护眼镜、防护服等。

4. 操作过程中，避免接触超声波液位计的探头，以免损坏。

5. 操作完成后，将超声波液位计探头清洁干净，并存放在干燥通风的地方。

五、维护与保养1. 定期检查超声波液位计的完整性，确保无损坏、无松动。

2. 定期清洁探头，去除探头表面的污垢、油脂等。

3. 定期检查连接线，确保连接线无破损、无短路。

4. 根据设备说明书，定期进行设备校准。

5. 定期检查电源电压，确保电源电压符合设备要求。

六、故障处理1. 操作过程中，如发现设备故障，应立即停止操作，并采取措施进行处理。

2. 根据设备说明书，对故障进行初步判断。

3. 如无法自行处理，应及时联系设备厂家或专业维修人员进行维修。

超声波液位计使用说明书1、测量原理超声波是指振动频率超过20kHz的声波，其发射和接收一般由石英晶体或压电陶瓷构成的换能器也即是探头实现的。

超声波液位计是非接触液位测量仪表中发展的比较快的一种。

超声波在同种介质中传播速度相对恒定，遇到被测物体表面产生反射，基于此原理研制出超声波液位计。

现在智能型的超声波液位计可以对接收信号进行分析、处理，并实现干扰信号过滤，多重回波识别，温度补偿等有关信息。

探头与介质液面间距离D和声波传输时间t的关系为：D= c•t/2；介质液位：L=E-D=E-c•t/2。

2、安装结合现场调试经验和超声波液位计的特点，超声波液位计的安装主要有以下注意事项和要求：（1）超声波液位计的换能器即探头一般安装在由罐体引出的一段带法兰管道上，在安装时要防止管道过长影响超声波的发射接收，造成液位计无法正常工作。

（2）一般情况下，超声波液位计的探头应垂直于被测面，实在不能满足的情况下，应考虑使用反射板反射实现。

（3）对于拱形底部或者顶部的容器，超声波液位计应安装在偏离顶部中心位置，以防止回波聚集顶部产生多重干扰。

而对于平底容器则宜安装在顶部中央位置。

（4）安装超声波液位计应避开容器有障碍物、搅拌机、泵、进料口易造成液位剧烈波动的地方，如确实无法避免应考虑增设导波管。

（5）考虑到抑制工业环境下的电磁干扰，超声波液位计的信号电缆应安装屏蔽层。

3、技术特点（1）超声波液位计是采用声波测量的仪器，声波传播必须要有传播介质。

（2）超声波液位计通过压电效应产生振动发射超声波，所以其通常用在常压容器中，而且声波的传播速度受温度影响较大，一般情况下超声波换能器的工作温度不能过高。

（3）非接触式测量，超声波液位计的探头安装在被测物上方，实现非接触测量，可以对有毒物、腐蚀性、粘稠物等进行测量，特别是带有只能操作面板的超声波液位计，人机交互良好，维护方便简单。

（4）应避免安装在液体容易产生泡沫、漂浮物或者液面易波动的地方，否则会导致虚假回波的产生。

超声波液位计使用说明书
利用超声波测量距离的原理可简单描述为：超声波定期发送超声波，遇到障碍物时发生反射，发射波经由接收器接收并转化为电信
号，这样只要测出发送和接收的时间差即可。

超声波测距的算法: 超声波在空气中传播速度
为340m/s（15℃时）。

X2是声波返回的时刻，X1是声
波发出的时刻，X2-X1得出的是一个时间差的绝对值，
假定X2-X1=0.03S，则往返距离为340m*0.03S=10.2m，实际距离为10.2/2=5.1米。

这就是超声波探头到反射物体之间的距离。

参数设定方法：
1、高液位：已经将高液位置锁定在距离上盖下方100mm，物料液面一旦高于该位置，“高液位”继电器断开，指示灯亮，“绿-黄”线导通。

2、低液位设定：打开壳体，能够看到下图所示红色拨码开关，下排开关全部推上即1248均为ON，则对应最大深度系数1+2+4+8=15，对于750mm就有15*50的深度设定，液面低于该位置，“低位”继电器闭合，指灯亮，“黑-黄”线导通。

特别注意电源接线（蓝-红）220VAC，不可搞混。

产品型号：QD3-100/750-220AC
最大探测深度750mm 电源220V
出厂时已设定：高液位，箱盖以下100mm 低液位：箱盖以下400mm
如需改变测量距离按设定方法自行设定。

高液位继电器触点为常闭点、低液位继电器触点为常开点。

接线：电源线：蓝线，红线
高油位线：绿线、黄线
低油位线：黑色、黄线。

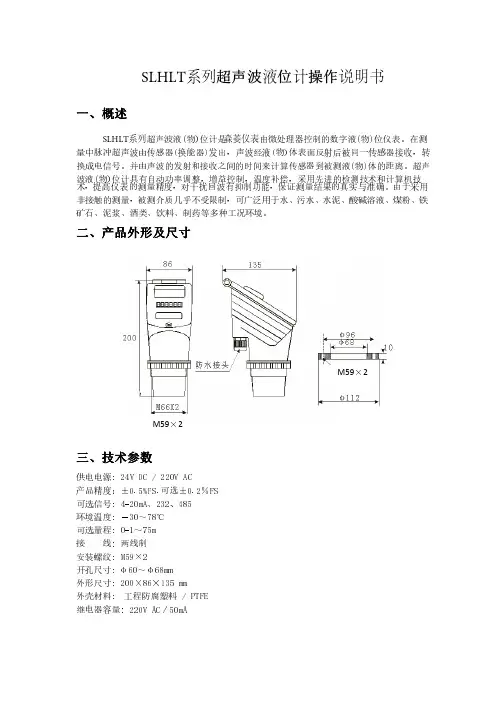

M59×2M59×2SLHLT系列超声波液位计操作说明书一、概述SLHLT系列超声波液(物)位计是森菱仪表由微处理器控制的数字液(物)位仪表。

在测量中脉冲超声波由传感器(换能器)发出，声波经液(物)体表面反射后被同一传感器接收，转换成电信号。

并由声波的发射和接收之间的时间来计算传感器到被测液(物)体的距离。

超声波液(物)位计具有自动功率调整，增益控制，温度补偿，采用先进的检测技术和计算机技术，提高仪表的测量精度，对干扰回波有抑制功能，保证测量结果的真实与准确。

由于采用非接触的测量，被测介质几乎不受限制，可广泛用于水、污水、水泥、酸碱溶液、煤粉、铁矿石、泥浆、酒类、饮料、制药等多种工况环境。

二、产品外形及尺寸三、技术参数供电电源:24V DC/220V AC产品精度：±0.5%FS.可选±0.2％FS可选信号:4-20mA、232、485环境温度:－30～78℃可选量程:0-1～75m接线:两线制安装螺纹:M59×2开孔尺寸:φ60～φ68mm外形尺寸:200×86×135mm外壳材料:工程防腐塑料/PTFE继电器容量:220V AC／50mA四、参数设置操作及仪器菜单4.1本机共分两种显示状态A 、测量状态（通电后即处于测量状态，显示：液位*****）B 、设置状态（在测量状态下，通过长时间按住SET 键3秒钟放开，再输入密码1，便进入了设置状态）4.2按键定义按键定义：：【SET 】按住SET 键3秒钟，出现0000，第一个0在闪动，将第一个0改为1，再按OK 键就进入设置状态；设置时，按SET 取消设置；设置完毕后，按SET 键退出菜单。

【▲】：上翻键和数字键。

在菜单中，该键作为菜单的上翻键用，在更改数据时，该键作增加键用。

【▼】：下翻键。

在菜单中，该键作为菜单的下翻键用，在更改数据时，该键作减少键用。

【OK 】确认键/移位键，用于选择菜单或更改数据数据时的移位键。

User's Manual杭州米科传感技术有限公司更多资讯请扫二维码服务电话：400-163-1718杭州米科传感技术有限公司U-MIK-ZPZPM-ZZ CN2第2版超声波液位计使用说明书前言●感谢您购买本公司产品。

●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。

●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。

●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。

注意●因本产品的性能和功能会不断改进，本手册内容如有更改，恕不另行通知。

●本公司力求本手册的正确、全面。

如有错误、遗漏，请和本公司联系。

●本产品禁止使用在防爆场合。

版本U-MIK-ZPZPM-ZZCN2第二版2021年1月I目录第一章、产品概述 (1)第二章、产品特色 (2)第三章、主要技术参数 (3)第四章、菜单操作及参数设置 (5)第五章、安装方法及使用注意事项 (10)第六章、接线示意图 (16)第七章、常见疑难现象及处理方法 (22)第八章、质保及售后服务 (26)第九章、通讯协议 (27)II第一章产品概述第一章产品概述超声波物(液)位仪是一台博采众长，吸取了国内外多种物（液）位仪优点，解决了高温不能用超声难题。

实现了全数字化，人性化设计理念的通用型物（液）位仪，具有完善的物（液）位测控，数据传输和人机交流功能。

本产品支持隔离4-20mA、HART输出。

本产品具有抗干扰性强、线性好、精度高等特点。

本产品不必接触工业介质就能满足大部分液位、料位测量要求，彻底解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、维护不便等缺点。

因此可广泛应用于与料位、液位测控相关的各个领域。

1第二章产品特色第二章产品特色●电压适应范围宽●备份和还原设置功能●可测多种物理量功能●可任意调整模拟量输出●支持自定义串口数据格式●具有输出量程起点、终点任意设置●具有增值/差值测距选择既可测距离也可测物位●具有多级发射脉冲强度，可根据工况设定●OLED中英文菜单（带自发光）2第三章主要技术参数第三章主要技术参数3第三章主要技术参数安装方式螺纹安装/法兰安装温度补偿自动温度补偿，具备温度校准功能测量变量物位/距离发射角度＜10°＜6°仪表材质ABS工程塑料、PP ABS工程塑料电气接口M20X1.5-2安装接口M60X2M30X1.5键盘三位轻触键4第四章菜单操作及参数设置第四章菜单操作及参数设置请认真阅读以下说明，对应所购买产品类型菜单，谨慎操作菜单5第四章菜单操作及参数设置6输出设置开关1通道D值默认1，单位m1通道H值默认2，单位m2通道D值默认1，单位m2通道H值默认2，单位m3通道D值默认1，单位m3通道H值默认2，单位m开关配置不可修改显示设置显示单位m（认）,cm,mm,yard,foot,inch,L,m3,g,kg小数位数3（默认）显示换算不可修改对比度不可修改关显示时15分钟（默认）探头设置介质介质选择不可修改自定义声速探头特性测量周期盲区发射强度接收增益最大增益采样门限采样率滤波无急速快速默认一般稳定第四章菜单操作及参数设置7探头设置参数修正温度不可修改显示线性声速效准杆系统设置用户用户密码“0000”管理员密码“1000”低功耗设置唤醒周期不可修改工作时间低压保护语言中文、English 还原取消、确定选择确定备份取消、确定选择确定第四章菜单操作及参数设置输出设置模拟量输出高端微调可微调虚拟输出不可修改模拟量输出配置不可修改串口串口地址HART设备地址串口读写状态显示设置显示单位m（认）,cm,mm,yard,foot,inch,L,m3,g,kg 保留小数位数3（默认）显示换算不可修改对比度不可修改关显示延时15分钟（默认）探头设置介质介质选择不可修改自定义声速探头特性测量周期盲区发射强度接收增益采样门限滤波无急速快速默认一般稳定参数修正温度修正不可修改显示修正线性修正第四章菜单操作及参数设置探头设置参数修正声速效准杆不可修改系统设置用户设置用户密码修改“0000”管理员密码修改“1000”语言中文、English还原取消、确定选择确定备份取消、确定不建议修改第五章安装方法及使用注意事项第五章安装方法及使用注意事项5.1产品尺寸图1常规款第五章安装方法及使用注意事项图2小盲区款第五章安装方法及使用注意事项5.2探头的安装1.探头同时产生超声脉冲波和检测回波，超声脉冲波以一定的锥形波面从探头的表面传播出去。

超声波液位计选型表AIPWELL SONIC1. 工作原理探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液(物)面的距离和超声波经过的时间成比例:h b = ct2即距离 [m] = 时间×声速/2 [m]声速的温度补偿公式:环境声速= 331.5 + 0.6×温度2. 现场条件1) 环境温度 : -20 ~ +60℃2) 表壳保护等级 : IP65 适用于户外安装3) 适用测量的介质 : 适用于大部分液体及粉状颗粒状固体，弱酸，弱碱，强碱，低于40%的强酸。

若在强酸应用场合，请与我司联系，应使用防腐探头。

4)容器压力 : 0.7~3 bar5) 在下面的任何一种情况，要严格按照手册要求安装： ① 有泡沫的液体/固体② 周围有强电压，强电流，强电磁干扰，尽量避免高电压，高电流及强电磁干扰③ 大风和太阳直晒 ④ 强震动6) 其他特殊情况请向厂家联系。

3. 安装AIPWELL SONIC系列仪表安装方便。

1)一体式超声波液位计外形尺寸。

1002)分体式超声波液位计的外形尺寸AIPWELL SONIC3-1户外安装1)水道和户外安装时，需做一个安装支架，如下图。

AIPWELL SONIC2)探头要垂直液面或料位表面安装。

3) 若支架在风中摇摆的话，会给测量带来误差。

4) 探头安装必须高于最高液（物）位35cm 以上（防腐则需40-60cm ），从而避免进入仪表的盲区。

若量程大时，盲区会适当加大。

盲区（5) 在超声波10度发射角内不应该有障碍物，避免产生错误回波。

6) 避免阳光直晒，保证探头温度与环境温度一致，达到准确测量。

7) 避免强风的地方环境，因为强风会改变超声波的发射路径，出现错误回波。

.3-2 安装在密闭容器1)避免空气或污染物进入罐内，在探头螺纹处加密封胶或特氟隆胶带。

推荐使用合成树脂法兰（如 PVC）安装。

密封胶或特氟隆胶带2)探头安装时一定要垂直液（物）体表面。

超声波液位计操作规程本规程适用于公司在用的Sitrans PROBE LU一体化超声波液位计的维护、校准、投运及检修的具体技术要求和操作程序;一、工作原理超声波液位计工作原理是由超声波换能器探头发出高频脉冲声波遇到被测物位物料表面被反射折回反射回波被换能器接收转换成电信号;声波的传播时间与声波的发出到物体表面的距离成正比;声波传输距离H与声速V和声传输时间T的关系可用公式表示:H=V×T/2.这样,只要测得超声波从发射到接收的这个传播时间,就可以得到从探头到物料的距离了;Sitrans PROBE LU一个回路供电的连续物位监测器;仪表整体包括传感器和与之相连的电子元器件;传感器的材质为ETFE乙烯-聚四氟乙烯,另外,在传感器中内置一个温度敏感元件来补偿应用过程当中的温度变化;电源：24VDC 最大550Ω频率：54KHz量程范围：6m型：～6m,12m型：～12m盲区：精度：最大量程的%二、运行模式上电后,Sitrans PROBE LU自动启动探测料位;初始读数为以设置的零点空位为基准的料位值单位米;正常显示如下图：1—初始读数显示物位,采用物理单位或百分比2—次级读数显示补充读数的参数代码3—回声状态指示标志：可信回波或不可信回波4—物理单位或百分比5—状态棒图显示物位值6—补充读数如果回波的置信度降到低于回波置信度阈值,则故障保护计时器开始运行;当计时器计时满时,字母LOE回波丢失与读数交替显示;三、编程模式1、编程模式显示如下图：1—初始读数显示参数值2—次级读数显示参数代码3—编程状态标志4—补充读数如果可选语言,则显示P001～P010的参数名称;否则显示具有编号的参数的代码,如P054编程模式下的手持编程器功能键：2、参数读取：①、按下PROGRAM键,再按DISPLAY键,击活编程模式②、或者使用箭头键滚动显示不同的参数值 ,③、按DISPLAY打开参数代码显示区 ;④、键入所需要的参数代码,然后按确认键;例如：按,再按;LED显示新的参数代码和参数值;3、更改编程值注意：·为使编程功能生效,必须解除锁定功能：将P000设置为P069中存储的开锁值;如果P799被设置为允许状态,通过远程主设备仍可以更改设置·无效的输入会被拒接或受到限制;·清除键用来清除显示区;①、按压上下箭头键来翻动参数号码,或者按显示键以及回车键来输入参数值②、键入新数值;③、按确认键设定数值;参数复位成出厂默认值：①、滚动显示参数或确认参数地址;②、按清除键再按确认键,参数值返回默认的设定值;4、主复位注意：主复位需要一个完整的编程;复位所有的参数到工厂设置,除了以下两个参数例外：· P000和P069不用设置·学习的TVT曲线没有丢失①、按PROGRAM键,再按DISPLAY键激活编程模式;②、按DISPLAY键,打开参数显示区;③、键入999;按清除,键再按确认键,清除所有值和初始设定值;④、LCD显示表示主复位完成四、设置步骤离线在P001和P010之间设定快速启动参数适用所有应用并且使系统可操作的主要设置;然后设置P837和P838除去虚假回波并返回运行模式;①为读数显示选择语言,或数字P010②选择测量模式：物位、空高或距离;③选择对应物位变化的响应时间P003④选择测量单位：m,cm,mm,ft,或in.P005⑤设置过程零点物位零点：P006⑥设置待测范围量程：P007⑦为了除去到达表面之前的虚假回波,设定自动虚假回波距离P838虚小于P007⑧开启自动虚假回波抑制P837;⑨返回运行模式;设置说明：1、选择语言P010：语言如果选择一种语言,参数P001到P010的名称会显示在现实区域2、 选择应用需要的测量模式P001：操作·为了测量容器的满溢程度,选择物位：读数可以返回体积或者流量详见参数P050：要得到一个物位读数,确定参数P050设置为0：读数表示从过程零点到当前物位的距离;·为了测量容器内还有多少空间,选择“空高”：空高返回的读数表示当前液位到容器满液位的距离量程 ·为了测量从传感器到当前液位的距离,选择“距离”注意：·改动P001会改变量程P007,除非先前设置过不同的参数值;量程为零位减去盲区长度盲区为的110%,除非操作模式设置为空高P001=3;这种情况下量程会被设置为与零点一致P006·改变P001会重设输出函数P201：这种情况之适用于HART;3、选择测量单位P005：单位参数值1 米2 厘米3 毫米4 英尺5 英寸4、设置过程零点P006：零点参数值范围到20ft或12m40ft 默认值最大范围：或以P005的设定为单位,输入从传感器表面到过程零点的距离;零点设定在任一位置：不必设设在容器底部;注意：P006和P007是关联的,设置的时候要注意;5、设定测量范围P007:量程参数值范围到20ft或12m40ft 默认值或以P005的设定为单位,输入零点过程容器零点到量程过程满度之间的距离;量程可以设定为物位之上的任一点;注意：除非先前设置过不同的参数值,否则设置P006会影响到满度的设置;默认值是根据操作P001和零点P006设置的;如果操作模式没有设置为空高距离P001=3,那么量程为零点减去盲区长度的110%;否则,满度为零点距离;五、常见故障代码及处理办法13 ﹡用户设置丢失,可能是软件更新后引起用户参数重设用PDM存储参数19 用户设置失效,设备不能操作; 检查参数设置的结构错误：特别是：·检查量程不能设置为0;·检查断点只需测试,如果P050设定为9;·作P999主复位;25 问题出在电子元件单元：DMA故障尽可能地返回厂家28 内部温度过高尽可能地降低环境工作温度31 ﹡设备不能正常的初始化重设设备,若还有问题,至电厂家;运行疑难问题：状态标志闪烁故障安全计时器开始工作·介质或物体与传感器接触·传感器太靠近进料口·传感器表面与液位表面不垂直·物位变化过快·测量值超限·液位表面泡沫过多·安装结构高位颤动·物位在盲区内状态标志不闪烁,LOE和读数交替显示等待时间段已经终止。

智能超声波液(物)位计说明书一、概述PROSIN100-C7超声波液（物）位计是智能型非接触式液（物）位测量仪表。

产品具有自动功率调整，增益控制，去虚假目标，温度补偿等。

采用美国进口芯片处理和先进的检测计算技术，提高仪表的测量精度，对干扰信号有抑制功能，保证测量结果的真实。

产品可广泛用于各种液体的液位和固体的物料高度的测量，也可用于距离的测量.二、安装示意图三、仪表自检当您检测或安装好仪表正常上电后，按移位键有L数值（不需设定，自动检测），应该相当实际空气距离（尽量在空旷或低料位时检测，这样能保证整个通道正常工作）；否则仪表无法正常工作，判断安装是否合理(调整安装位置、角度等)四、参数代码循环按移位键要可以查看代码信息L 空气距离G或E (G安装高度；E当前物位)D 仪表量程C 盲区P 应该输出的电流值U 电流跟踪A 工厂模式（必须为0.000）五、菜单使用按住SET键数秒，出现-XXXX-界面，输入-0000-再按SET键就可以进入菜单循环，退出也是按住SET键数秒即可，使用按键，其中某一位闪烁，使数字改为你所需要的数字，出厂默认设安装高度测物位，电流等待跟踪。

01、设置物位（即基准设定）当04设置为0.000时，请设安装高度数字(可模拟设置)（当前H显示值等于安装高度值减去空气距离值）当04设置为1.000时，请设物位实际数字（必须现场设置）（当前H显示值等于您设的值）由于探头的离散性和安装高度难估计性，要求高精度测量时，建议设当前物位02、量程（电流输出与其成正比）03、液位切除（一般用在测流量上，0.003）04、模式代码设置（0.000代表安装高度模式；1.000代表当前物位模式）05、测量模式（0.000代表测物位；1.000代表测空气距离，距离测量不需设定）06、电流跟踪模式（0.000代表异常跟踪；1.000代表持续等待跟踪）（异常跟踪表示时刻刷新；等待跟踪表示测到目标时刻刷新，没测到保持当前等待数刻）07、变化率（每接收一次变化量，建议2.000）10、工厂模式（必须0.000）21、第一组（可编程）上限控制 22、第一组（可编程）下限控制23、第二组（可编程）上限控制 24、第二组（可编程）下限控制25*、第三组（可编程）上限控制 26*、第三组（可编程）下限控制27、上限声音报警(可编程) 28、下限声音报警（可编程）(当仪表报警声时，按任何键消除报警声)29、控制回差（防止继电器频繁抖动，建议采用 0.050）30、背光 (0.000背光时延时关闭；1.000背光常亮)31、仪表号（通讯连网用）32、波特率 1→1200，N，8，1。

一体式超声波液位传感器使用说明2015．3北京尺度方圆传感器有限公司欢迎选择本公司超声波液位计，使用前请详细阅读本说明书。

本产品出厂前经过严格检测，请放心使用。

一．用户自检：超声波液位计根据接线方式不同，分为二线制和四线制两种，功能相同。

四线制上控、下控开关量输出为选配项。

仪表接通电源(注意：电源接线错误可损坏仪表)，垂直对准空旷且开阔的墙面，按移位键（即左键），仪表将循环显示以下参数：P-XXXX 当前应该输出的电流(mA).h-XXXX 最后一次设定的“当前液位”值(m).C-XXXX 仪表盲区(cm) 固有参数,用户不能改变.d-XXXX 20mA电流输出对应液位值(m)H-XXXX 当前物位（m）L -XXXX 仪表探头到反射面距离（m)L值应该和仪表到反射面实际距离相等；P值应该和输出的电流值相等，说明仪表工作正常。

1、由于仪表有严格的数据过滤和确认过程,数字变化可能会比移动仪表的速度慢一些,属于正常现象。

2、在检验的过程中应该注意：L（max）≤最大测量距离,L(min)≥盲区C.3、一般情况下，仪表量程+盲区＝仪表最大测量距离L(max)。

二．参数设置1、进入用户设置菜单先按住上升键（中间键）不松开然后再按一下SET键,显示屏出现-XXXX-密码界面(其中有一位在闪烁).。

交替使用移位键和上升键,使界面改为-1234-(用户密码),连续按SET键就进入用户设定菜单01、02、03……在代码界面时，先按住上升键不放开,然后按一下SET(可以是任何代码界面如01、02 、03……)2、参数标定仪表安装使用前，需要根据现场情况进行标定设置，也就是设置菜单编号01、02……对应的数值。

设置当前物位（01）值H(m)当前物位值，就是设定时的物位值。

根据现场情况，确定仪表安装位置到所测容器底的距离G，该距离值不能大于仪表的量程。

当前物位值即上图的H值，也是安装高度G与L值的差。

设置20mA电流输出对应液位(02)值d(m)该参数对应输出20mA的物位值，必须大于参数01（当前物位）值，小于或等于量程值。

超声波液位计说明书本说明书适用三线制或4线制、二线制由于盘装式和壁挂式已经停产，使用时可以参考本说明书一，用户自检：A,仪表正确通上合格的电源，按移位键（即左键）找出L（L是探头到反射面的距离），垂直对准空旷的墙面作为超声波的反射面（假设是水面）,观察L的数字，显示L的数字和实际距离相等说明测量功能正常.（首先要先熟悉有关距离L和液位H的关系图见附件）.说明：1,由于仪表有严格的数据过滤和确认过程,数字变化可能会比您移动仪表的速度慢一些,属于正常现象。

（有特殊要求请您在订货时说明）2,在检验的过程中应该注意：L（max）≤测量距离能力, L(min)≥仪表的盲区C.3,一般情况下，仪表量程d+盲区C＝仪表最大测量距离能力L(max).4,量程是和输出电流P有关的参数，和其他无关。

B,把超声波的发射口对向空旷的天空，一分钟以内仪表应该显示FFFF, 也可以取一块干燥的毛巾重叠数层堵住换能器的发射口,从原理上说仪表此时没有回波收到,同样仪表会显示FFFF.说明您的仪表抗干扰性能不错.C,按移位键找出P（仪表应该输出的电流值），用电流表直接测量输出电流应该和P值相当.经过以上3个项目的检验,用户可以放心的使用了.二，连续按移位键可以依次查看仪表的以下参数参数：P-XXXX 当前应该输出的电流(mA)h-XXXX 最后一次所设定的“当前液位”值(m).h-该参数没有实际意义. 该数对应菜单01C-XXXX 仪表盲区(cm)，盲区固有d-XXXX 仪表量程(m) 该数对应菜单02d只和输出电流有关,和其他无关.H当前液（物）位m-XXXX 或L(距离m)XXXX对于三线制超声波液位计用户菜单中编号为07的是工作模式转换。

对于二线制超声波液位计用户菜单中编号为04的是工作模式转换。

工作模式设置为1.0000时是测量距离模式，设置为0.000是测量当前液位模式。

按上升键仪器直接显示“当前液位”H 或距离L。

按SET键仪器直接显示P.三,如何进入用户菜单：1，先按住上升键（中间键）不放开，然后再按一下SET，显示屏出现-XXXX-密码界面(其中有一位在闪烁).2，交替使用移位键和上升键,使界面改为-1234-(用户密码),连续按SET键就进入用户设定01…..12的菜单.四，菜单编号的含意：1，三线制菜单01→当前物位HXXXX 或测量距离时显示为L XXXX显示H或L取决于工作模式转换的设置，设置为测量液位模式时显示H, H需要在现场工位设置, 仪表设置为测量距离模式时显示L，L不需要设置,可以直接测量。
